MANUALE UTENTE ICKT656XI THOMSON

Cara Cliente, Caro Cliente, Ha acquistato un piano di cottura THOMSON e La ringraziamo. Grazie all’esperienza acquisita nel tempo, abbiamo ideato questo apparecchio per rendere più semplice la cottura degli alimenti, offrendo elevate prestazioni, semplicità di utilizzo e qualità. Nella gamma dei prodotti THOMSON, troverà anche un’ampia scelta di forni, forni a microonde, cappe aspiranti, lavastoviglie, lavabiancheria, asciugabiancheria, frigoriferi e congelatori che Lei potrà coordinare col nuovo PIANO DI COTTURA THOMSON. Con la costante preoccupazione di soddisfare al meglio le Sue esigenze riguardo ai nostri prodotti, il nostro servizio consumatori è a Sua disposizione per rispondere a qualsiasi domanda e per ascoltare eventuali suggerimenti. THOMSON Con il costante scrupolo di migliorare i nostri prodotti, ci riserviamo il diritto di apportare modifiche alle loro caratteristiche tecniche, funzionali o estetiche, parallelamente all’evoluzione tecnica. Importante Prima d’installare e utilizzare l’apparecchio, leggere attentamente questo manuale per l’installazione e l’utilizzo, che Le consentirà di familiarizzarsi rapidamente con il suo funzionamento.

• Scelta della collocazione ______________________________________________

• Descrizione della parte superiore dell’apparecchio ________________________
• Recipienti per l’induzione _____________________________________________
• Quale zona di cottura utilizzare a seconda del contenitore scelto? ___________
• Regolazione della potenza ____________________________________________
• Zona aggiuntiva ______________________________________________________
• Regolazione del contaminuti ___________________________________________
• Utilizzo del “dispositivo di sicurezza bambini” ____________________________
• Dispositivi di sicurezza delle zone a induzione ____________________________
• Dispositivi di sicurezza durante il funzionamento __________________________

5 / TABELLA DI COTTURA

Per quanto riguarda la conformità dello stimolatore cardiaco o eventuali incompatibilità, informarsi presso il costruttore o il medico di famiglia.

• NORME DI SICUREZZA Questo piano di cottura è stato ideato per un utilizzo non professionale in normali abitazioni. Questi piani di cottura, studiati appositamente per la cottura di bevande e derrate alimentari, non contengono alcun componente a base di amianto. Questo apparecchio non deve essere utilizzato da persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte o da persone senza esperienza o senza relative istruzioni, a meno che non siano sotto la sorveglianza di una persona responsabile o che abbiano ricevuto le opportune istruzioni relative all’uso di questo apparecchio. Si consiglia di sorvegliare i bambini per accertarsi che non giochino con l’apparecchio. Pericolo elettrico Accertarsi che il cavo di alimentazione degli eventuali apparecchi elettrici collegati in prossimità del piano di cottura, non sia a contatto delle zone di cottura. Se appare un’incrinatura sulla superficie del vetro, scollegare immediatamente l’apparecchio per evitare rischi di folgorazione. A tale scopo, togliere i fusibili o azionare il salvavita. Non utilizzare più il piano di cottura se non dopo avere sostituito la superficie in vetro. Attenzione Non fissare con lo sguardo le lampade alogene* delle zone di cottura. *secondo il modello

• Calore residuo La zona di cottura può rimanere calda per alcuni minuti dopo l’uso. Una “H” viene visualizzata in tale frattempo. Evitare di toccare le zone corrispondenti. Attenzione Non toccare le zone di cottura: rischio di ustioni. Dopo una lunga interruzione dell’erogazione elettrica, può apparire un altro messaggio luminoso il quale si spegnerà premendo un tasto qualsiasi. Tuttavia, la temperatura delle zone di cottura può rimanere elevata.

• TUTELA DELL’AMBIENTE — I materiali d’imballaggio di questo apparecchio sono riciclabili. Per partecipare al riciclaggio e contribuire alla tutela dell’ambiente, si consiglia di gettare l’imballaggio negli appositi contenitori messi a disposizione dal comune.

• Dispositivo di sicurezza bambini Il piano di cottura possiede un dispositivo di sicurezza per i bambini che ne protegge l’uso quando l’apparecchio è spento o durante la cottura (vedi capitolo: utilizzo del dispositivo di sicurezza bambini). Non dimenticare di togliere la protezione prima di utilizzare nuovamente il piano di cottura. — L’apparecchio contiene molti materiali riciclabili. Essi sono marcati con questo logo per indicare che gli apparecchi usurati non devono essere smaltiti con i rifiuti urbani. Così facendo, il riciclaggio degli apparecchi organizzato dal costruttore avverrà nelle migliori condizioni, conformemente alla direttiva europea 2002/96/CE relativa alla dispersione di apparecchiature elettriche ed elettroniche. Rivolgersi al comune o al rivenditore per conoscere i punti di raccolta per apparecchi usurati più vicini al proprio domicilio.

• Per i portatori di pace-maker e impianti attivi. Il funzionamento del piano cottura è conforme alle norme relative alle perturbazioni elettromagnetiche vigenti e risponde quindi perfettamente ai requisiti legali (direttive 89/336/CEE). Onde evitare interferenze fra il piano di cottura ed un eventuale pace-maker, quest’ultimo deve essere progettato e regolato conformemente alla rispettiva normativa applicabile. In merito, possiamo garantire solamente la conformità del nostro prodotto. — La ringraziamo per la Sua collaborazione alla tutela dell’ambiente.

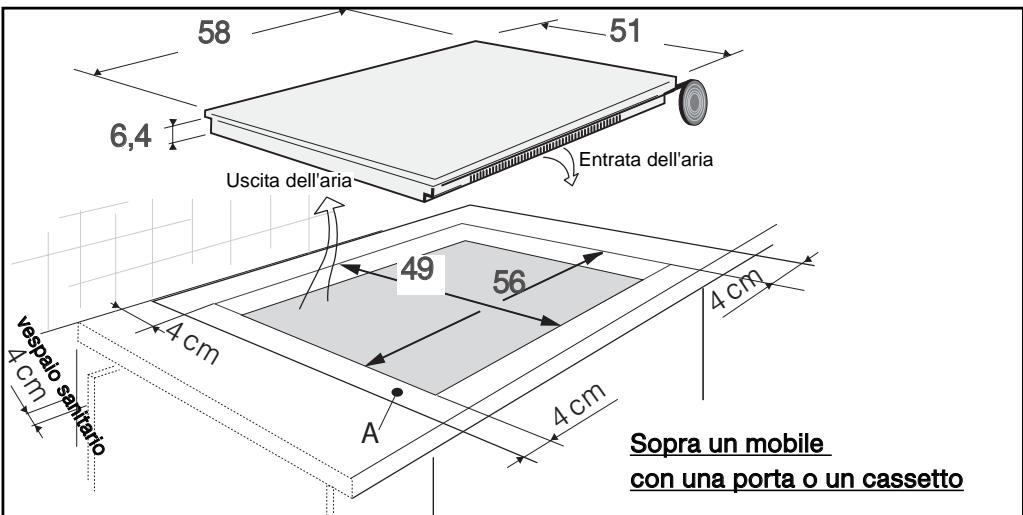

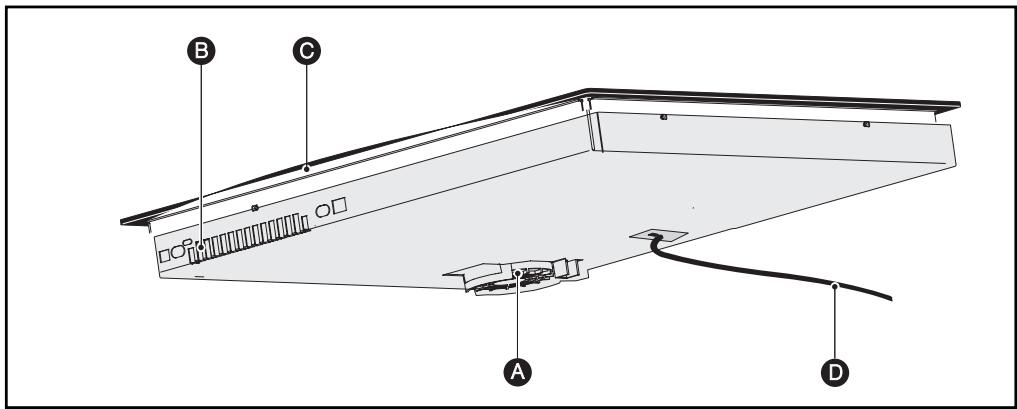

6,4 Entrata Sortie d'airdell'aria UscitaEntrée dell'aria d'air

Sopra un mobile con una porta o un cassetto

• SCELTA DELLA COLLOCAZIONE La distanza fra il bordo dell’apparecchio e il muro (o la parete) laterale o posteriore deve essere almeno di 4 cm (zona A). L’apparecchio può essere incassato senza nes suna difficoltà. Controllare soltanto che le entrate e le uscite dell’aria siano sgombre (vedi capitolo “descrizione dell’apparecchio”). Sopra un forno o un elettrodomestico da incasso, si consiglia di realizzare l’incastro descritto qui a lato. MINI 4 mm Sopra un forno

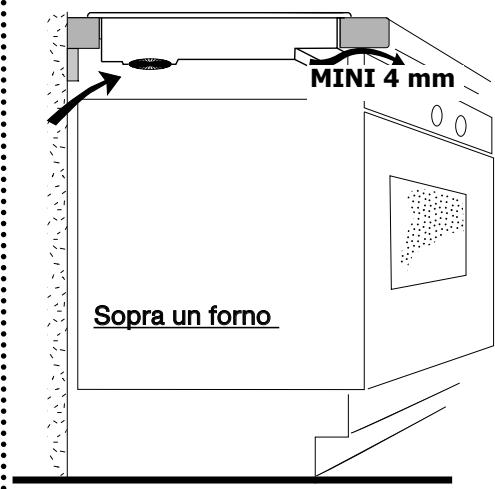

• INCASSO Fare riferimento allo schema qui sopra. Incollare la guarnizione di gomma sotto l’’apparecchio seguendo la sagoma delle superfici che poggiano sul piano di lavoro. Verrà così garantita la corretta tenuta stagna con il piano di lavoro. Fissare le clip al piano di cottura (A seconda del modello). Consiglio Se il piano di cottura viene installato sopra un forno, i dispositivi di sicurezza termici del piano di cottura possono limitare l’utilizzo simultaneo dello stesso e del forno con la modalità pirolisi. Il piano di cottura è dotato di un sistema di sicurezza antisurriscaldamento. Questo dispositivo può ad esempio attivarsi in caso d’installazione sopra un forno inadeguatamente isolato. Dei trattini luminosi appaiono nelle zone comandi. In tal caso, si raccomanda di aumentare l’aerazione del piano di cottura praticando un’apertura laterale nel mobile (8 cm x 5 cm), e/o d’installare il kit d’isolamento del forno disponibile presso il Servizio Post Vendita.

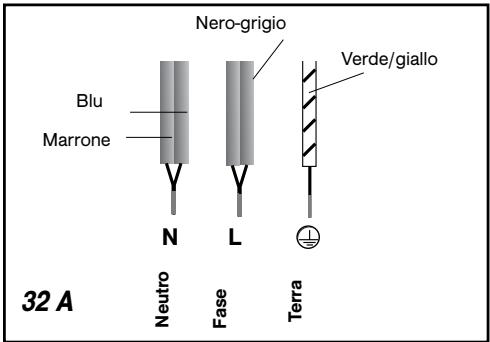

• Collegamento 400 V 2N Questi piani di cottura vanno collegati alla rete elettrica mediante presa di corrente conforme alla pubblicazione CEI 60083 o mediante interruttore onnipolare conforme alle vigenti norme d’installazione. Al momento dell’accensione del piano di cottura, o dopo un’interruzione prolungata della corrente elettrica, appare sul quadro comandi un codice luminoso. Attendere circa 30 secondi fino a che scompaiano queste informazioni dal display prima di utilizzare il piano di cottura (è normale che queste informazioni siano visualizzate: in alcuni casi possono essere utili agli addetti del servizio assistenza. In nessun caso la persona che utilizza il piano di cottura deve tenerne conto). Attenzione Se il cavo è danneggiato, va sostituito dal costruttore, dal suo servizio post vendita o da una persona qualificata, onde evitare pericoli.

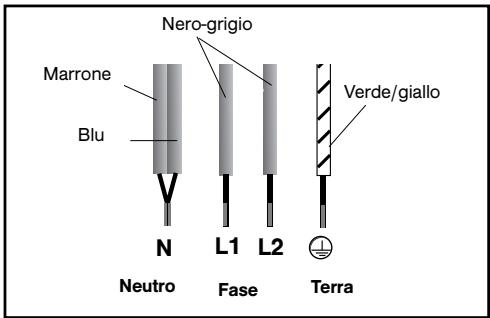

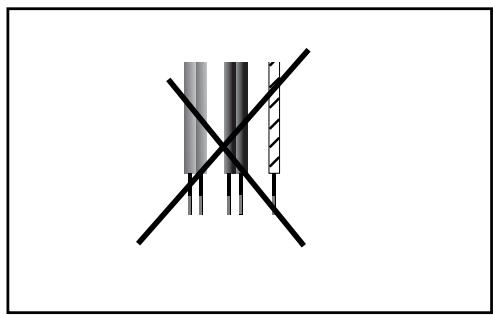

- 16 A Separare i 2 fili di fase L1, L2 prima di effettuare il collegamento. Nero-grigio Marrone Verde/giallo Blu

Neutro L1 L2 Fase Terra Se si tratta di un collegamento 400 V 2N trifase, in caso di malfunzionamento del piano di cottura, controllare che il filo della fase Neutro sia correttamente collegato.

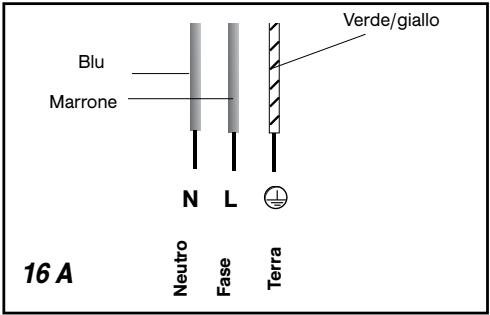

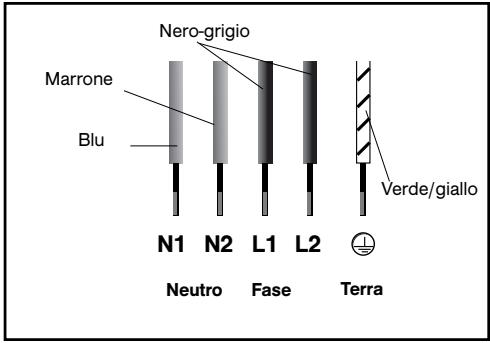

- 16 A Separare i fili prima del collegamento. Nero-grigio

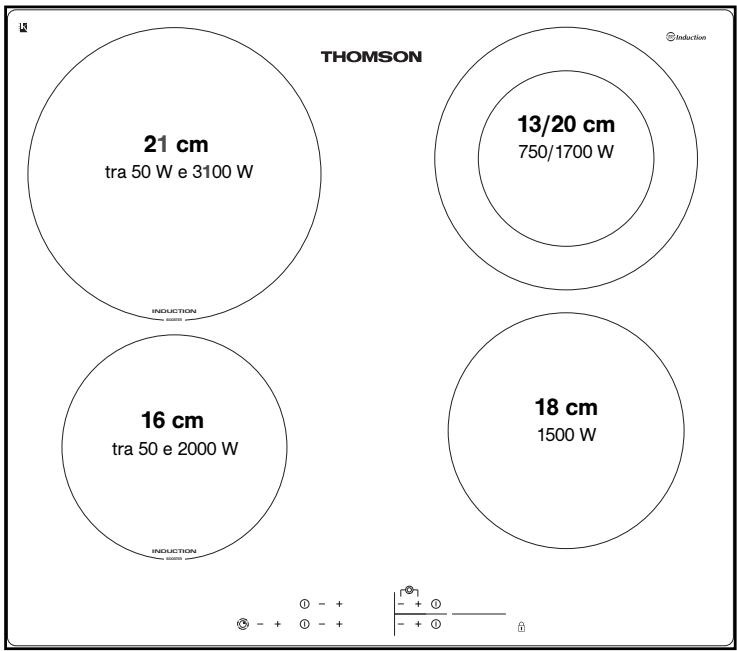

• DESCRIZIONE DELLA PARTE SUPERIORE

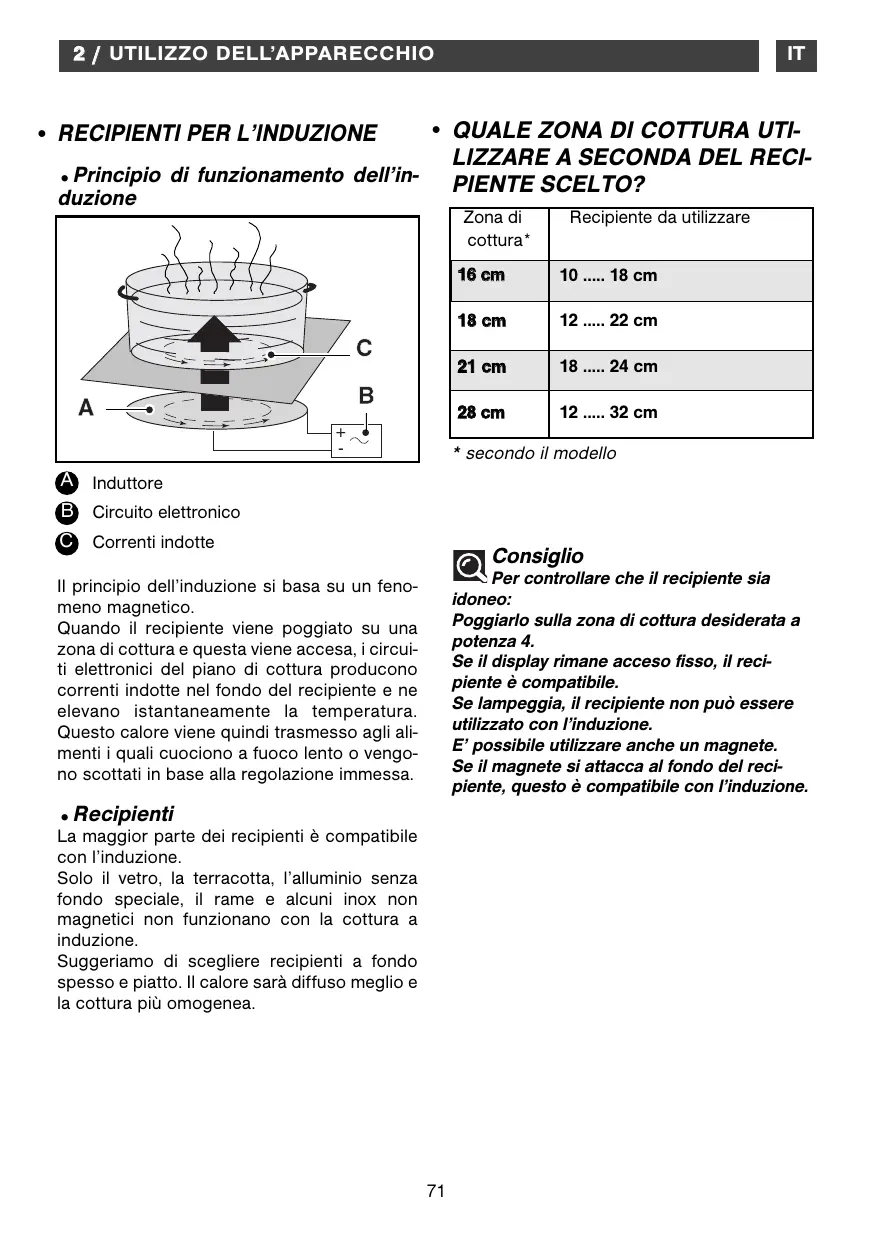

• QUALE ZONA DI COTTURA UTILIZZARE A SECONDA DEL RECI•Principio di funzionamento dell’in- PIENTE SCELTO? duzione

• RECIPIENTI PER L’INDUZIONE Zona di cottura*

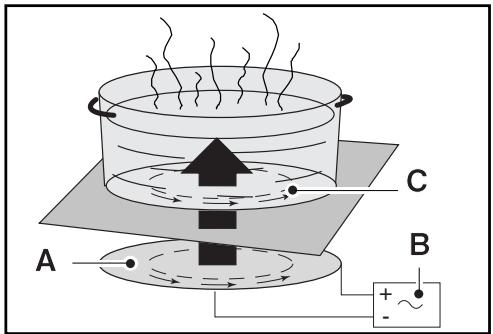

• secondo il modello A Induttore B Circuito elettronico C Correnti indotte Consiglio Per controllare che il recipiente sia idoneo: Poggiarlo sulla zona di cottura desiderata a potenza 4. Se il display rimane acceso fisso, il recipiente è compatibile. Se lampeggia, il recipiente non può essere utilizzato con l’induzione. E’ possibile utilizzare anche un magnete. Se il magnete si attacca al fondo del recipiente, questo è compatibile con l’induzione. Il principio dell’induzione si basa su un fenomeno magnetico. Quando il recipiente viene poggiato su una zona di cottura e questa viene accesa, i circuiti elettronici del piano di cottura producono correnti indotte nel fondo del recipiente e ne elevano istantaneamente la temperatura. Questo calore viene quindi trasmesso agli alimenti i quali cuociono a fuoco lento o vengono scottati in base alla regolazione immessa.

• Recipienti La maggior parte dei recipienti è compatibile con l’induzione. Solo il vetro, la terracotta, l’alluminio senza fondo speciale, il rame e alcuni inox non magnetici non funzionano con la cottura a induzione. Suggeriamo di scegliere recipienti a fondo spesso e piatto. Il calore sarà diffuso meglio e la cottura più omogenea.

• RECIPIENTI PER LA VETROCERAMICA Utilizzare un recipiente di dimensioni adeguate. Il diametro del fondo del recipiente deve essere pari o superiore alla zona delimitata dal cerchio

• Recipienti Devono essere studiati per cucine elettriche. Il fondo deve essere piatto. Utilizzare preferibilmente recipienti di: - Acciaio inossidabile triplo fondo di metallo spesso o “sandwich”. - Alluminio a fondo liscio spesso. - Acciaio smaltato Non lasciare un recipiente vuoto sopra una zona di cottura. Non lasciare un recipiente contenente olio o grasso caldo senza sorveglianza su una zona di cottura.

• Utilizzo Una regolazione superiore si rende necessaria in caso di: - quantità ingenti - cottura con recipiente scoperto - uso di pentola di vetro o ceramica. Una regolazione superiore si rende necessaria in caso di: - cottura di alimenti che abbiano tendenza a bruciare facilmente (cominciare con regolazione bassa, la regolazione può essere aumentata se necessario). - fuoriuscita (rimuovere il coperchio o togliere la pentola, quindi abbassare la regolazione).

• Risparmio di energia Per finire la cottura, mettere in posizione 0, lasciando il recipiente al suo posto per utilizzare il calore accumulato (risparmierà energia). Utilizzare un coperchio quanto più spesso in modo da ridurre le perdite di calore mediante evaporazione.

• Regolazione automatica dei fornelli I fornelli si regolano automaticamente, si accendono e spengono per mantenere la potenza selezionata. Così, la temperatura rimane omogenea e adatta alla cottura degli alimenti. La frequenza di regolazione varia secondo la potenza selezionata.

• DESCRIZIONE DEI COMANDI

• REGOLAZIONE DEL CONTAMINUTI Un contaminuti è disponibile per tutte le zone di cottura e si relaziona con un’unica zona di cottura alla volta

A Tasti Acceso/Spento B Tasti di potenza. C Tasti del contaminuti. Premendo successivamente il tasto , viene selezionata la zona di cottura con la quale il contaminuti deve relazionarsi. Il simbolo rotatorio e il contaminuti possono relazionarsi esclusivamente con le zone funzionanti.

• ACCENSIONE DELL’APPARECCHIO Premere il tasto Acceso/Spento della zona che si desidera utilizzare. Viene visualizzato 0 lampeggiante e un segnale acustico segnala che la zona è accesa. Ora è possibile regolare la potenza desiderata. Se non viene richiesta una potenza specifica, la zona di cottura si spegne automaticamente. Come utilizzare il contaminuti: - Accendere la zona di cottura e regolarne la potenza. - Posizionare il simbolo rotatorio sulla zona di cottura. - Regolare la durata premendo “+“ o “-”, e si accenderà un puntino sul display della potenza confermando così l’operazione. Il contaminuti fa decorrere i minuti solo quando sulla zona di cottura viene messo un recipiente. Alla fine della cottura, la zona si spegne, il contaminuti indica 0 e un segnale acustico avverte l’utente. - Premere il tasto “+” o “-” del contaminuti per spegnere il segnale acustico.

• SPEGNIMENTO Premere il tasto Acceso/Spento della zona utilizzata o il tasto “-” della potenza fino alla visualizzazione 0.

• REGOLAZIONE DELLA POTENZA Premere il tasto “+” o “-” per regolare il livello di potenza da 1 a P (potenza massima). All’accensione è possibile impostare subito il grado massimo di potenza “P” premendo il comando “-”. Per modificare le regolazioni del contaminuti: Premere i tasti “+” o “-” del contaminuti.

• ZONA AGGIUNTIVA Per attivare la zona aggiuntiva: - Accendere la zona principale. - Premere contemporaneamente i tasti di potenza “-” e “+” della zona di cottura, un segnale acustico ed una “E” sul display confermano il comando. - Regolare la potenza. Per disattivare la zona aggiuntiva: - Premere contemporaneamente i tasti di potenza “-” e “+” della zona di cottura. Per spegnere il contaminuti: Premere per alcuni secondi contemporaneamente i tasti “+” e “-” del contaminuti o il tasto “” del contaminuti fino a 0. Per modificare l’assegnazione del contaminuti: - Spegnere il contaminuti. - Premere successivamente il tasto e assegnarlo ad un’altra zona di cottura funzionante.

• UTILIZZO DEL DISPOSITIVO “SICUREZZA BAMBINI” Questo piano di cottura possiede un dispositivo di sicurezza bambini che protegge i comandi quando l’apparecchio è spento (per effettuare una pulizia, ad esempio) o durante la cottura di un alimento (per preservare le regolazioni impostate). Per motivi di sicurezza, solo il tasto “spento” è sempre attivo e consente lo scollegamento di una zona di cottura anche se protetta.

• Come si attiva la protezione? Tenere premuto il tasto di protezione fino a quando la spia posta sopra si accende e il segnale acustico conferma l’operazione.

• Il piano di cottura è protetto durante il funzionamento La spia posta sopra il tasto di protezione è accesa. Il simbolo appare quando vengono premuti i tasti di potenza o del contaminuti del fornello in funzionamento. Il simbolo appare quando vengono premuti i tasti “acceso/spento” di un fornello spento. Il display si spegne dopo alcuni secondi.

• Il piano di cottura è protetto e spento La spia posta sopra il tasto di protezione è spenta; premendo brevemente questo tasto, la spia si accende. Il simbolo e la spia si accendono quando viene premuto il tasto acceso/spento di qualsiasi zona.

• Come si toglie la protezione? Premere il tasto di protezione fino allo spegnimento della spia e all’emissione di un doppio segnale acustico che conferma l’operazione . Consiglio Non dimenticare di togliere la protezione dal piano di cottura prima di utilizzarlo nuovamente (vedi il capitolo “utilizzo dispositivo di sicurezza bambini”).

• Protezione in caso di fuoriuscita

• SICUREZZA DURANTE IL FUNZIONAMENTO DELLE ZONE A INDUZIONE Il piano di cottura (con visualizzazione del simbolo qui a lato) può essere spento nei 3 seguenti casi:

• Limitatore di temperatura Ogni zona di cottura è dotata di un sensore di sicurezza che sorveglia continuamente la temperatura del fondo del recipiente. Se viene dimenticato un recipiente vuoto su una zona di cottura accesa, il sensore adegua automaticamente la potenza erogata dal piano di cottura evitando rischi di deterioramento dell’utensile e del piano di cottura. - Fuoriuscita di alimenti che ricoprono i tasti. - Panno umido poggiato sui tasti. - Oggetto metallico poggiato sui comandi. Pulire o togliere l’oggetto e riattivare la cottura.

• Sicurezza “oggetti piccoli” Un oggetto piccolo (forchetta, cucchiaio o anello...) poggiato sul piano di cottura non viene rilevato come recipiente. Il display lampeggia e non viene erogata potenza.

• Auto-Stop system Se si dimentica di spegnere una zona di cottura, il piano è dotato di specifico dispositivo di sicurezza “Auto-Stop system” che effettua automaticamente lo spegnimento della zona di cottura dimenticata dopo un lasso di tempo predefinito (compreso fra 1 e 10 ore, secondo la potenza utilizzata). In caso di attivazione di questo dispositivo, lo spegnimento della zona di cottura viene segnalato mediante “AS”o “A” sul quadro comandi e si sente un segnale acustico per 2 minuti circa. È sufficiente premere un tasto qualsiasi per spegnere il segnale. Un duplice segnale acustico conferma l’operazione. Attenzione Vari oggetti di piccole dimensioni possono venire rilevati su una zona di cottura come recipienti. La visualizzazione della potenza è fissa: la potenza può essere erogata e riscaldare questi oggetti. SICUREZZA DURANTE IL FUN• ZIONAMENTO DEL PIANO DI COTTURA
• Calore residuo Dopo un utilizzo intensivo, la zona di cottura utilizzata può rimanere calda per alcuni minuti. Una “H” viene visualizzata in tale frattempo. Evitare di toccare le zone corrispondenti. Attenzione Non toccare le zone di cottura: rischio di ustioni.

• SALVAGUARDIA DELL’APPARECCHIO Non riporre nel mobile posto sotto il piano di cottura detergenti o prodotti infiammabili. Non riscaldare scatole di conserva chiuse: rischiano di esplodere. Questa cautela vale per tutte le modalità di cottura. Per la cottura, non utilizzare mai fogli di alluminio. Non poggiare mai sul piano di cottura prodotti confezionati con alluminio, né vaschette in alluminio. L’alluminio si scioglierebbe e danneggerebbe definitivamente l’apparecchio. Il piano di cottura non va utilizzato per riporre oggetti (accensione casuale, scalfitture, ecc.). Non utilizzare dispositivi di pulizia a vapore. Il getto di vapore rischia di danneggiare il piano di cottura. Evitare gli urti con i recipienti: La superficie in vetroceramica è molto resistente ma non infrangibile. Non poggiare coperchi caldi sul piano di cottura. L’effetto ventosa potrebbe danneggiare la superficie in vetroceramica. Evitare l’attrito di recipienti che possono a lungo causare il deterioramento degli elementi decorativi sulla superficie in vetroceramica. Evitare di poggiare recipienti sugli elementi decorativi periferici o interni (secondo il modello). Evitare i recipienti a fondo rugoso o sagomato: possono trattenere e trasportare materie che lasceranno macchie o scalfitture sul piano di cottura. Questi difetti che non comportano disservizi o impossibilità di utilizzo, non sono contemplati dalla garanzia.

• MANUTENZIONE DELL’APPARECCHIO

UTILIZZARE COME PROCEDERE? Leggero. Spugne per apparecchi sanitari. Lavare bene la zona con acqua calda, quindi asciugare. Accumulo di sporco cotto. Fuoriuscita di zuccheri, plastica fusa. Spugne per apparecchi sanitari. Raschietto speciale per vetro. Lavare bene la zona con acqua calda, utilizzare un raschietto speciale per vetro per togliere il più grosso, finire con il lato abrasivo di una spugna, quindi asciugare. Aloni e tracce di calcare. Aceto di alcool bianco. Colorazioni metalliche brillanti. Manutenzione settimanale. Prodotto speciale per vetroceramica. Applicare aceto di alcool bianco caldo sullo sporco, lasciare agire, asciugare con un panno morbido. Applicare sulla superficie un prodotto speciale per vetroceramica, contenente preferibilmente silicone (effetto protettivo). crema spugna speciale per stoviglie delicate detersivo in polvere

• Al momento dell’accensione SE CI SI ACCORGE CHE: Si accende il display. CAUSE PROBABILI: Funzionamento normale. L’impianto elettrico è scattato Il collegamento del piano di in salvavita. cottura è difettoso. Un solo lato funziona. Il piano di cottura emana un odore alle prime cotture. Apparecchio nuovo. QUEL CHE OCCORRE FARE: Niente, il display si spegne dopo 30 secondi. Controllarne la conformità. Vedi il capitolo dedicato ai collegamenti. Riscaldare una pentola piena di acqua su ogni singola zona per 1/2 ora.

• Al momento dell’accensione SE CI SI ACCORGE CHE: Il piano di cottura non funziona e le spie dei comandi rimangono spente. Il piano di cottura non funziona e appare un altro messaggio. Il piano di cottura non funziona, appare l’informazione o . CAUSE PROBABILI: L’apparecchio non è alimentato. L’alimentazione o il collegamento sono difettosi. Il circuito elettrico funziona male. QUEL CHE OCCORRE FARE: Controllare i fusibili e il salvavita. Il piano di cottura è protetto Vedi il capitolo dedicato all’utilizzo del dispositivo di sicurezza bambini CAUSE PROBABILI: Il contenuto di una pentola è fuoriuscito o un oggetto ingombra i comandi. QUEL CHE OCCORRE FARE: Pulire o togliere l’oggetto e riattivare la cottura. Chiamare il Servizio Post Vendita.

• Durante l’uso SE CI SI ACCORGE CHE: Il piano di cottura smette di funzionare e ogni 10 secondi circa è udibile un segnale acustico e o F7 appaiono sul display. Una serie di trattini luminosi I circuiti elettronici sono surri- Vedi il capitolo dedicato all’ino F7 appaiono sul display. scaldati. casso. Dopo avere acceso una zona di cottura, le spie del quadro comandi continuano a lampeggiare. Il recipiente utilizzato non è Vedi il capitolo dedicato ai adatto all’induzione o ha un recipienti per la cottura a indudiametro inferiore a 12 cm (10 zione. cm sul fornello di 16 cm). Le pentole sono rumorose durante la cottura. Il piano di cottura emette un ticchettio durante la cottura. La ventilazione continua per alcuni minuti dopo lo spegnimento del piano di cottura. Normale con alcuni recipienti. È una vibrazione dovuta al passaggio dell’energia dal piano di cottura al recipiente. Raffreddamento degli elementi elettronici. Funzionamento normale. Niente. Non ci sono rischi, né per il piano di cottura né per il recipiente. Niente. Attenzione In caso di rottura, incrinatura o fessurazione anche leggera della superficie in vetroceramica, scollegare subito l’apparecchio per evitare rischi di folgorazione. Telefonare al Servizio Post Vendita.
