DLA 44000 - Mobiele telefoon dock PHILIPS - Gratis gebruiksaanwijzing en handleiding

Producttype	Oplaadstation voor mobiele telefoon / FM-zender
Merk	Philips
Model	DLA 44000
Compatibiliteit	iPhone, iPhone 3G, iPod (behalve iPod 3G)
Voeding	12 - 16 V gelijkstroom, <300 mA
Connector	30-pins connectorkabel, lengte 120 cm
FM-frequentiebereik	88,1 - 107,9 MHz (stappen van 0,1 MHz)
Standaard vooringestelde frequenties	88,1 / 94,9 / 100,9 / 107,9 MHz
Aantal voorinstellingen	4 (programmeerbaar)
IntelliTune-functie	Automatisch zoeken naar de beste frequentie
Display	OLED-scherm
Bediening	Toetsenbord met draaien en indrukken
Luistermodi	Mono en stereo
Oplaadfunctie	Laadt de iPhone/iPod wanneer deze is aangesloten
Instellingen	Volume (laag/midden/hoog), helderheid, weergaveduur, fabrieksreset
Maximale audio-ingang	180 mV SS
Bedrijfstemperatuur	Gebruik in voertuig (niet gespecificeerd, schatting 0-40 °C)
Onderhoud en reiniging	Reinigen met een droge doek; geen chemicaliën gebruiken
Veiligheid	Niet blootstellen aan water of weersinvloeden; niet demonteren; buiten bereik van hoogspanningsapparaten houden
Onderdelen en repareerbaarheid	Niet proberen zelf te repareren; neem contact op met Philips of www.philips.com/welcome
Algemene informatie	Garantie: zie Philips website; CE-conformiteit (R&TTE 1999/5/EG)

Veelgestelde vragen - DLA 44000 PHILIPS

Wat te doen als ik ruis of vervorming hoor tijdens het afspelen?

Gebruik de IntelliTune-functie om automatisch de beste frequentie te zoeken. U kunt ook overschakelen naar de Mono-modus om de signaalhelderheid te verbeteren.

Hoe gebruik ik IntelliTune?

Druk op het toetsenbord van uw TransDock-microfoon. Het display toont 'IntelliTune' tijdens het zoeken. Zodra de frequentie is gevonden, stemt u uw autoradio af op die frequentie.

Mijn radio scant alleen bezette zenders, wat te doen?

Zet uw autoradio in de handmatige afstemmodus (raadpleeg de handleiding van uw radio). U kunt dan handmatig de frequentie instellen.

De muziek is overstuurd en vervormd, hoe aan te passen?

Schakel de equalizer (EQ) van uw iPhone uit en zet de bas en treble van uw autoradio op 0. Gebruik IntelliTune om een vrije frequentie te vinden.

Mijn iPhone laadt niet op wanneer deze is aangesloten op de TransDock, waarom?

Zorg ervoor dat de TransDock goed in de 12V-aansluiting zit en dat de verbindingskabel correct op de iPhone is aangesloten.

Zal de TransDock de accu van mijn auto leegtrekken als hij aangesloten blijft?

Waarschijnlijk niet, maar het is aan te raden om alles los te koppelen als u het voertuig voor langere tijd verlaat.

Kan ik de TransDock gebruiken met andere apparaten dan de iPhone?

Nee, deze TransDock-microfoon is speciaal ontworpen voor gebruik met de iPhone/iPod.

Hoe stel ik handmatig een frequentie in?

Draai het toetsenbord naar rechts om de frequentie te verhogen, naar links om te verlagen. Scan het spectrum om een vrije frequentie te vinden.

Hoe sla ik een frequentie op als voorinstelling?

Stel de gewenste frequentie in, druk lang op het toetsenbord om in het menu te komen, selecteer 'Stock prérég' en kies dan een locatie (Prérég 1 tot 4).

Wat te doen als het display niet gaat branden?

Controleer of de TransDock correct is aangesloten op een werkende 12V-aansluiting. Als het probleem aanhoudt, raadpleeg dan de website www.philips.com/welcome.

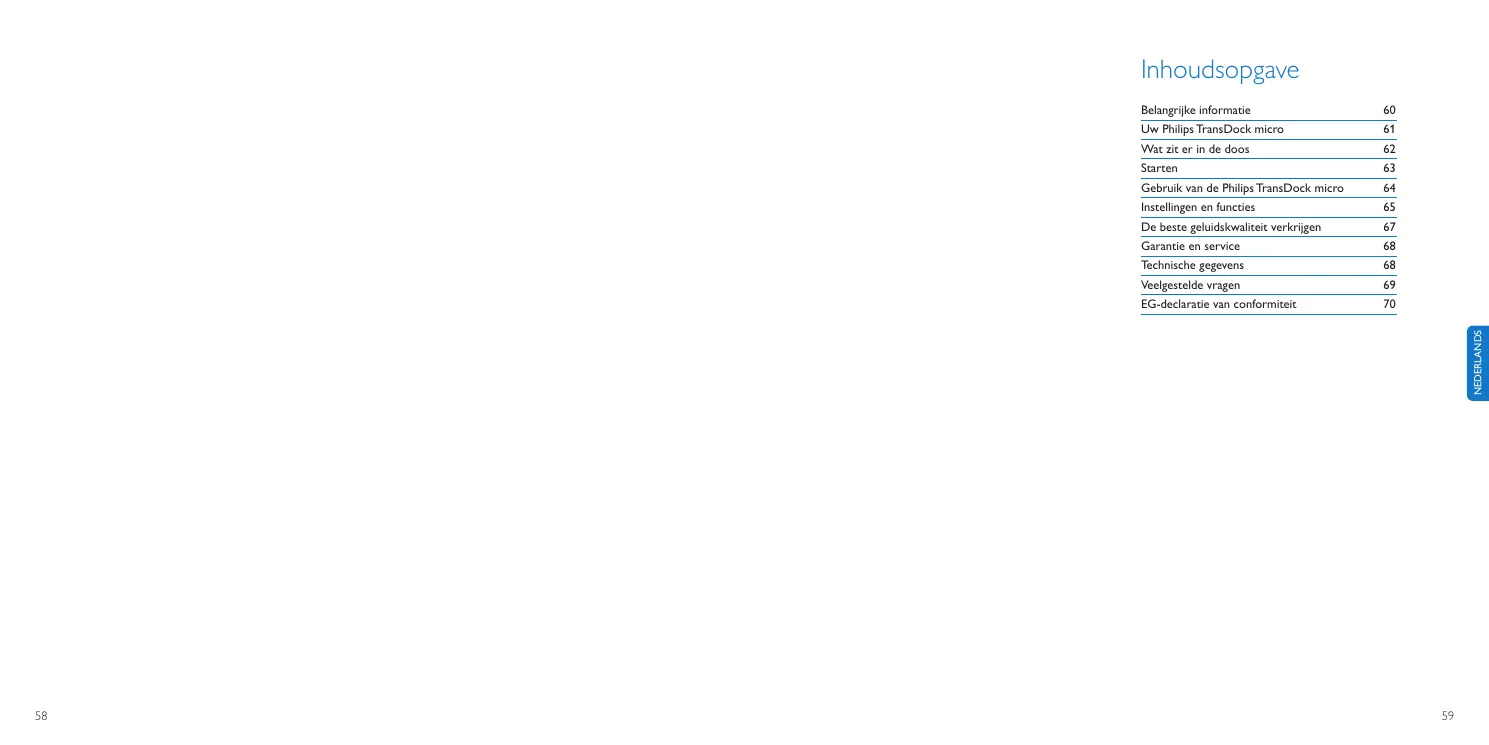

GEBRUIKSAANWIJZING DLA 44000 PHILIPS

Belangrijke informatie	60
Uw Philips TransDock micro	61
Wat zit er in de doos	62
Starten	63
Gebruik van de Philips TransDock micro	64
Instellingen en functies	65
De beste geluidskwaliteit verkrijgen	67
Garantie en service	68
Technische gegevens	68
Veelgestelde vragen	69
EG-declaratie van conformiteit	70

Belangrijke informatie

Neem de tijd om deze handleiding te lezen voordat u uw Philips TransDock micro (DLA44000/10) gebruikt. Er staat belangrijke informatie over de bediening van uw Philips TransDock micro DLA44000/10.

Alle rechten voorbehouden. Gehele of gedeeltelijke reproductie zonder de schriftelijke toestemming van de copyright eigenaar is verboden. Handelsmerken zijn het eigendom van Koninklijke Philips N.V. of van hun respectieve eigenaars. iPod is een handelsmerk van Apple Inc., geregistreerd in de V.S. en andere landen.

Philips Consumer Electronics, BG P&A, verklaart hierbij dat deze DLA44000/10 voldoet aan de noodzakelijke eisen en overige relevante voorzieningen van Richtlijn 1999/5/EC.

Opmerking:

De beperkende drempel voor audio input is maximaal 180 mVSS

Weggooien van uw oude product:

Uw product is ontworpen en gefabriceerd met materialen en componenten van hoge kwaliteit die gerecycled en opnieuw gebruikt kunnen worden.

WEEE-logo: Als dit doorgekruisde symbool voor vuil-nisbak met wielen toegevoegd is aan een product, betekent dit dat het product onder de Europese

richtlijn 2002/96/EC valt.

Stel uzelf op de hoogte van het plaatselijke systeem voor het gescheiden ophalen van elektrische en elektronische producten.

Waarschuwingen

• Stel het product niet bloot aan regen of water.
• Bewaar buiten het zonlicht om warmteopbouw te voorkomen.
  • Haal niet uit elkaar of repareer niet.
• Houd uit de buurt van hoogspanningsapparaten.

Breng het pakket naar uw lokale recyclingsdienst.

Uw Philips TransDock micro

Gefeliciteerd met uw aankoop en welkom bij Philips!

Om het maximale voordeel te halen uit de ondersteuning die Philips aanbiedt, registreer uw product op www.philips.com/welcome.

Productoverzicht

Uw Philips TransDock micro (DLA44000/10) is een FM-transmitter die uw iPhone-audio naar de FM-radio in uw auto zendt, terwijl uw iPhone tegelijkertijd opgeladen wordt. Deze FM-transmitter bezit IntelliTune™ technologie die de ether scant en automatisch de beste zendstations zoekt.

Bovendien bezit uw Philips TransDock micro een unieke interface met afstemknop die een eenvoudige en intuitieve manier biedt voor het afstellen van de instellingen en frequenties van uw FM-transmitter. Uw Philips TransDock micro wordt tevens geleverd met de capaciteit om vooraf geselecteerde stations in te stellen voor de frequenties die u het meest gebruikt.

Philips biedt een gehele lijn producten aan om uw iPhone-ervaring uit te breiden.

Producthoogtepunten

• Speelt iPhone-audio via de stereo van uw auto
• Laadt uw iPhone op
• IntelliTune technologie zoekt het beste station voor het uitzenden van uw iPhone-audio
• Eenvoudige en intuitieve interface met afstemknop
• Regelbaar OLED-display
  • Vier programmeerbare voorselecties
  • Monaurale en stereo luistermodi

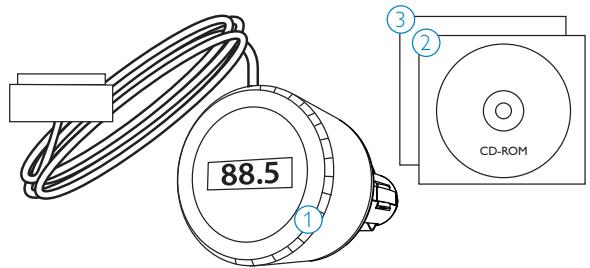

Wat zit er in de doos

Bevat

1. TransDock micro DLA44000/10
2. CD-ROM handleiding
3. Beknopte starthandleiding

88.5 ① ② ③ CD-ROM

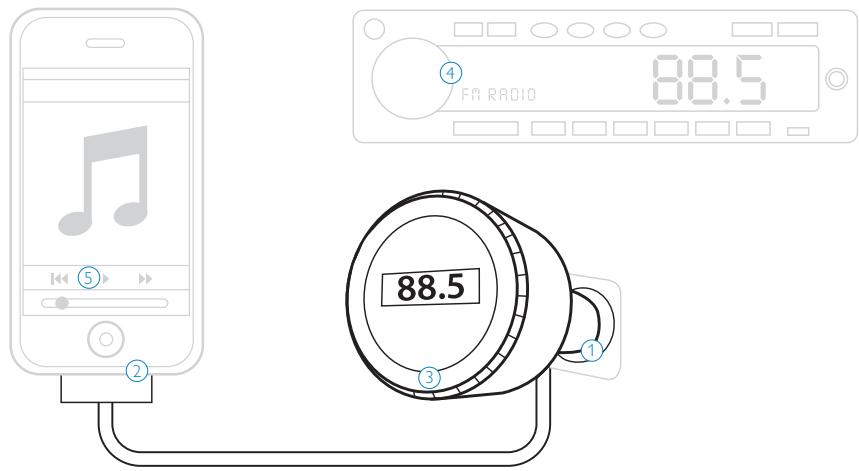

Wat u ook nodig heeft

1. iPhone
2. FM autostereo
3. 12 V vermogensuitgang in auto

! Belangrijk: Lees de veiligheidsvoorzorgsmaatregelen op pagina 60 zorgvuldig door voordat u uw Philips TransDock micro aansluit. Deze sectie helpt u als u uw Philips TransDock micro voor de eerste maal installeert.

1. Steek uw Philips TransDock micro in de vermogen-suitgang van uw auto.
2. Sluit uw iPhone aan op uw Philips TransDock micro door het verbindingssnoer in de iPhone dock connector te doen. Uw iPhone begint nu met opladen als uw auto ingeschakeld is.

Opmerking: Uw iPhone pauzeert automatisch het afspelen wanneer uw Philips TransDock micro uitgeschakeld wordt.

1. Druk op de afstemknop op uw TransDock micro om Intellitune te activeren. IntelliTune zoekt automatisch de optimale frequentie om uw iPhone via de FM-stereo van uw auto af te spelen.
2. Stem de FM-radio van uw auto af op de frequentie die weergegeven wordt op uw Philips TransDock micro.
3. Klik op "Play" op uw iPhone om te genieten van uw muziek via de FM-radio van uw auto.

Gebruik van de Philips TransDock micro

Gedetailleerde instructies

1. Schakel uw autoradio in en stel deze af op de FM-ra-diomodus.
2. Steek uw Philips TransDock micro in de vermogen-suitgang van uw auto.

Opmerking: Tevens kunt u de hoek van uw TransDock micro een beetje wijzigen door de bovenkant van de afstemknop omhoog of omlaag te laten hellen. Zie onderstaande tekening.

1. Steek het verbindingssnoer in de iPhone dock connector.
2. Om de IntelliTune functie van uw Philips TransDock micro te activeren drukt u op de afstemknop. Uw Philips TransDock micro geeft het woord IntelliTune weer terwijl naar de optimale frequentie gezocht wordt. Dit dient slechts een paar seconden in beslag te nemen. Zodra het zoeken voltooid is, draagt de display u op uw radio af te stemmen op de door IntelliTune gevonden frequentie.
3. Laat het FM-station op uw radio overeenkomen met de bijbehorende, op de display van uw TransDock micro weergegeven FM-frequentie. Klik op "Play" op

uw iPhone om te genieten van uw muziek via de FM-radio van uw auto.

1. Om het totale volume van uw muziek te regelen terwijl u uw Philips TransDock micro gebruikt, maakt u gebruik van de volumeregeling van uw autoradio, niet van de iPhone volume.

Uw Philips TransDock micro in- en uitschakelen

Uw Philips TransDock micro gaat automatisch uit en aan met uw auto.

Om uw Philips TransDock micro handmatig uit en aan te doen terwijl uw autovermogen is ingeschakeld, drukt u op de afstemknop en houdt die gedurende ongeveer 5 seconden vast.

Zoeken van vacante radiofrequenties met Intelli-Tune

Om een vacante frequentie met behulp van IntelliTune te zoeken:

1. Druk op de afstemknop van uw Philips TransDock micro. Dit activeert het zoeken door IntelliTune. Terwijl er gezocht wordt, verschijnt het woord IntelliTune op de display van uw TransDock micro.
2. Zodra IntelliTune een vacante frequentie heeft gevonden, verschijnt "Radio op XXX.X afstemmen". Stem uw FM-radio vervolgens op dat station af en begin te genieten van uw iPhone muziek via uw autostereo.

Manueel zoeken van vacante radiofrequenties

Uw PhilipsTransDock micro biedt u ook de mogelijkheid de transmitter handmatig af te stemmen op de gewenste FM-frequenties. Draai de afstemknop van uw PhilipsTransDock micro naar rechts om af te stemmen op hogere stations en naar links om af te stemmen op lagere stations.

Tips voor het handmatig zoeken van een vacant station:

• Vergewis u ervan het gehele spectrum van FM-frequencies te doorzoeken.
• Als tijdens het scannen/zoeken op uw autoradio uw tuner stopt op 101 en vervolgens naar 103 overspringt, zoek dan in de 102-frequenties naar vacante stations.
• Probeer af te stemmen op een sterk station en ga vervolgens twee frequenties omlaag – bijvoorbeeld van 103,5 naar 103,1. Op deze manier kunt u vaak vacante frequenties tegenkomen.

Opmerking: Als deze frequentie bezet is, scan dan naar het volgende station en probeer nogmaals.

Instellingen en functies

Om het instellingenmenu binnen te gaan drukt u op de afstemknop van uw Philips TransDock micro en houdt die vast totdat op de display "Instellingen" knippert. Draai vervolgens aan de afstemknop om door de verschillende instellingen te scrollen en druk op de afstemknop om de door u gewenste instelling binnen te gaan. Draai de afstemknop naar rechts of links om de gekozen instellingsopties te bekijken en druk vervolgens op de afstemknop om uw selectie te bevestigen. Zodra u uw selectie hebt gemaakt, keert u terug naar het instellingenmenu. Druk op de middenknop om het instellingenmenu te verlaten.

Opmerking: Uw Philips TransDock micro verlaat het instellingenmenu automatisch na een paar seconden inactiviteit.

Opslaan van voorselecties (Preset Store)

Opslaan van voorselectie (Preset Store) biedt u de mogelijkheid tot maximaal vier voorgeselecteerde stations op te slaan. De standaard voorselecties zijn 88,1,94,9,100,9 en 107,9.

Volg deze eenvoudige stappen om uw voorgese- lecteerde stations op te slaan:

1. Stem met de afstemknop uw PhilipsTransDock micro af op het station dat u graag wilt instellen – naar rechts draaiend om op hogere stations af te stemmen en naar links om op lagere stations af te stemmen.
2. Druk op de afstemknop en houd die vast om het instellingenmenu binnen te gaan.
3. Zodra u in het instellingenmenu bent, scrolt u naar Preset Store en drukt op de afstemknop om deze optie te selecteren. Vervolgens scrolt u naar en selecteert u het voorgeselecteerde nummer (SET 1, SET 2, SET 3 of SET 4) en drukt u om dit te selecteren.
4. Herhaal stappen 1-3 om de resterende voorselecties op te slaan.

Opmerking: Uw nieuwe voorselectie schakelt de laatst opgeslagen voorselectie uit, dit is inclusief de standaard voorselecties.

Voorsel modus. (Preset Mode)

De voorselectiemodus (Preset Mode) biedt u de optie op manuele wijze door uw voorselecties te scrollen.

Volg deze eenvoudige stappen om de voorselec- tiemodus in te schakelen:

1. Druk op de afstemknop en houd die vast om het instellingenmenu binnen te gaan.

2. Scrol naar Preset Mode en druk op de afstemknop om deze te selecteren. Kies vervolgens Preset Mode On (voorsel.modus ingeschakeld) en druk om deze te selecteren. Nu kunt u in manuele modus langs de vier voorselecties scrollen (P1, P2, P3, P4).

3. Laat uw Philips TransDock micro op de gewenste voorselectie staan en stem uw radio af op de bijbehorende frequentie om te beginnen met uitzenden.

Geluidsniveau (Audio Level)

Geluidsniveau (Audio Level) biedt u de optie het volumeniveau te selecteren dat past bij uw desbetreffende audio. Draai de afstemknop rechtsom of linksom om te selecteren uit: Laag, Medium of Hoog.

Luistermodus (Listening Mode)

Luistermodus (Listening Mode) biedt u de mogelijkheid te kiezen tussen Mono en Stereo. Uw Philips TransDock micro staat standaard op Mono ingesteld ten behoeve van een optimale transmitter-prestatie. Om meer te weten te komen over de luistermodus, lees De beste geluidskwaliteit verkrijgen.

Helderheidstijd (Brightness Time)

Helderheidstijd (Brightness Time) biedt u de mogelijkheid de tijdsperiode te wijzigen die het weergavescherm van uw Philips TransDock micro actief blijft. Scrol om een van de volgende te selecteren: Altijd aan, 2 seconden, 5 seconden, 10 seconden, 15 seconden of 20 seconden.

Helderheidsniveau (Brightness Level) regelt de helderheid van de OLED-display terwijl uw Philips TransDock micro actief is. Om de helderheid aan te passen, draai de afstemknop rechtsom voor meer intensiteit en linksom voor minder intensiteit.

Dimniveau (Dim Level)

Dimniveau (Dim Level) regelt de helderheid van de OLED-display terwijl uw Philips TransDock micro inactief is. Draai de afstemknop rechtsom voor meer intensiteit en linksom voor minder intensiteit of helemaal uit.

Instel. resetten (Reset Settings)

Instellingen resetten (Reset Settings) biedt u de mogelijkheid terug te keren naar de fabrieksinstellingen. Om dit te doen drukt u op de afstemknop wanneer Reset Settings geselecteerd is. Uw Philips TransDock micro zal u vragen of u er zeker van bent dat u uw instellingen wilt resetten. Druk eenmaal op de afstemknop om te accepteren, of draai rechts- of linksom om terug te gaan naar het instellingenmenu.

De beste geluidskwaliteit verkrijgen

• Maak gebruik van IntelliTune om automatisch naar de optimale frequentie te zoeken om uw iPhone via de FM-radio van uw auto af te spelen. Stem de FM-radio van uw auto vervolgens af op de frequentie die weergegeven wordt op uw Philips TransDock micro.
• Kies tussen Mono en Stereo in de luistermodus (Listening Mode): Mono zorgt voor een veel betere transmitter-prestatie, terwijl Stereo voor de beste muzikale geluidsprestatie zorgt.

Opmerking: Als geruis of storingen toenemen, schakel over op Mono voor de best mogelijke transmitter-prestatie.

- Teneinde de beste startprestatie van uw Philips Trans-Dock micro te verknrijgen, is het belangrijk dat u uw iPhone EQ op UIT zet en de regelaars van de lage en hoge tonen van uw auto op 0 instelt. Daarna kunt u gaan experimenteren met het toevoegen van lage en hoge tonen naar het door u gewenste niveau.

Garantie en service

Voor informatie over het product en garantie, bezoek http://www.philips.com/welcome

Technische gegevens

Compatibiliteit

iPhone

iPhone 3G

Alle 'dockbare' iPods (exclusief de 3G iPod)

FM-transmitter

Modulatie: FM-stereo

Standaard voorgeselecteerde frequenties (MHz): 88,1, 94,9, 100,9 en 107,9

Frequentiebijstelling: 0,1 MHz per stap

Frequentierespons: 20 Hz \~ 15 KHz

Frequentiebereik: van 88,1-107,9

Afstemming

Digitaal geregelde kristaloscillator

Connector

30 pins iPhone Dock verbindungssnoer: Lengte 120 cm

Vermogen

Invoerspanning: 12-16 VDC

Invoerstroom: <300 mA @ DC12V\~16V

Display

OLED-display

Veelgestelde vragen

Hier vindt u de meest veelgestelde vragen en antwoorden over uw Philips TransDock micro.

Om uw garantie geldig te houden, herstel nooit zelf het product. Als u problemen ervaart bij het gebruiken van uw TransDock micro, controleer de volgende punten alvorens u contact opneemt met Philips. Als het probleem onopgelost blijft, ga naar de Philips website www.philips.com/welcome. Als u contact opneemt met Philips, zorg ervoor dat u uw Philips TransDock micro in de buurt heeft en het modelnummer en serienummer beschikbaar zijn.

Wat moet ik doen als ik geruis of storingen hoortijdens het afspelen van mijn muziek?

Gebruik IntelliTune om automatisch naar de optimale frequentie te zoeken om uw iPhone via de FM-stereo van uw auto af te spelen. Stem de FM-stereo van uw auto vervolgens af op de frequentie die weergegeven wordt op uw PhilipsTransDock micro.

Opmerking: Probeer ook de luistermodus op Mono te zetten, wat de helderheid van het signaal van uw Philips TransDock micro zal verbeteren.

Wat moet ik doen als mijn radio alleen naar bezette FM-stations scant/zoekt?

Veel autoradio's worden voor de afstemming standaard ingesteld op de scan-/zoekmodus, waarna ze automatisch op een radiostation afgestemd worden. De meeste van deze radio's kunnen overgeschakeld worden op handmatige afstemming (raadpleeg uw auto- of radiohandleiding over hoe dit gedaan wordt)

Wat moet ik doen als mijn muziek overdreven en verstoord klinkt?

Vergewis u ervan dat het FM-station dat u gebruikt nog steeds onbezet is terwijl u door verschillende gebieden rijdt. FM-signalen kunnen een ongebruikte frequentie storen.

Verzeker u ervan dat u uw iPhone EQ op UIT instelt en de regeling van de bas- en hoge tonen op 0 worden gezet. Vervolgens kunt u experimenteren met het to-evoegen van bas en hoge tonen tot uw gewenste niveau.

Mijn iPhone lijkt niet opgeladen te worden wanneer deze is aangesloten op de Philips TransDock micro?

Controleer of uw Philips TransDock micro goed is aangesloten op de vermogensuitgang van uw auto.

Opmerking: Tevens kunt u controleren of het verbindingssnoer goed op de iPhone dock connector aangesloten is.

Als ik mijn Philips TransDock micro aangesloten laat op de vermogensuitgang van mijn auto, zorgt dit er dan voor dat de accu van de auto leegraakt?

Waarschijnlijk niet, maar het is altijd een goed idee om alle verbindingen te verbreken als u uw auto gedurende een lange periode achterlaat.

Opmerking: Uw Philips TransDock micro gaat door met het onttrekken van vermogen uit de accu van uw auto zolang als er een apparaat aangesloten is.

Kan ik gebruik maken van mijn Philips TransDock micro samen met andere apparaten?

Nee, uw Philips TransDock micro is speciaal ontworpen voor gebruik met een iPhone/iPod.

EG Conformiteitsverklaring

PHILIPS

AQ95-56F-1040

(report No.)

Europese reguleringen:

Dit product is ontworpen, getest en gefabriceerd in overeenstemming met de Europese R&TTE richtlijn 1999/5/EC

Door deze richtlijn op te volgen kan het product in gebruik genomen worden in de volgende toestanden:

Deze uitrusting mag gebruikt worden in de volgende gecontroleerde landen onder licentievrijstelling, Voor gebruiksdetails, raadpleeg uw lokale overheid.

√ AT	√ DE	√ GB	☐ IT	√ MT	√ RU
√ BE	√ DK	√ GR	√ LI	√ NL	√ SE
√ BG	√ EE	☐ HR	√ LT	√ NO	√ SI
√ CH	√ ES	√ HU	√ LU	√ PL	√ SK
√ CY	√ FI	√ IE	√ LV	√ PT	☐ TR
√ CZ	√ FR	√ IS	☐ MK	√ RO

Waarschuwing! Dit is een Klasse II radiofrequentietoestel. Het frequentiebereik 87,5-108,5 is gereserveerd voor andere toepassingen in Frankrijk, Cyprus, Griekenland, Hongarije, Ierland, Italië, Letland en Polen. Dit toestel kan geen schadelijke storing veroorzaken tijdens het gebruik ervan. Als er storingen optreden, schakel dan onmiddellijk de transmitter ervan uit. De werkingsfrequenties van dit toestel zijn ingesteld op 88,1-107,9 MHz.
