DLA 44000 - Handy-Dockingstation PHILIPS - Kostenlose Bedienungsanleitung

Produkttyp	Dockingstation für Mobiltelefon / FM-Sender
Marke	Philips
Modell	DLA 44000
Kompatibilität	iPhone, iPhone 3G, iPod (außer iPod 3G)
Stromversorgung	12 - 16 V DC, <300 mA
Anschluss	30-poliges Anschlusskabel, Länge 120 cm
FM-Frequenzbereich	88,1 - 107,9 MHz (Schritte von 0,1 MHz)
Standardmäßig voreingestellte Frequenzen	88,1 / 94,9 / 100,9 / 107,9 MHz
Anzahl der Voreinstellungen	4 (programmierbar)
IntelliTune-Funktion	Automatische Suche nach der besten Frequenz
Anzeige	OLED-Bildschirm
Steuerung	Tastenfeld mit Dreh- und Druckfunktion
Hörfunktionen	Mono und Stereo
Ladefunktion	Lädt iPhone/iPod, wenn es angeschlossen ist
Einstellungen	Lautstärke (niedrig/mittel/hoch), Helligkeit, Anzeigedauer, Werkseinstellungen
Maximale Audioeingabe	180 mV SS
Betriebstemperatur	Verwendung im Fahrzeug (nicht spezifiziert, geschätzt 0-40 °C)
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; keine chemischen Produkte verwenden
Sicherheit	Nicht Wasser oder Witterung aussetzen; nicht zerlegen; von Hochspannungsgeräten fernhalten
Ersatzteile und Reparierbarkeit	Keine Selbstreparatur versuchen; kontaktieren Sie Philips oder www.philips.com/welcome
Allgemeine Informationen	Garantie: siehe Philips-Website; CE-Konformität (R&TTE 1999/5/EG)

Häufig gestellte Fragen - DLA 44000 PHILIPS

Was tun, wenn ich während der Wiedergabe Rauschen oder Verzerrungen höre?

Verwenden Sie die IntelliTune-Funktion, um automatisch die beste Frequenz zu suchen. Sie können auch in den Mono-Modus wechseln, um die Klarheit des Signals zu verbessern.

Wie verwende ich IntelliTune?

Drücken Sie die Tastatur Ihres TransDock Mikros. Während der Suche zeigt der Bildschirm 'IntelliTune' an. Sobald die Frequenz gefunden ist, stellen Sie Ihr Autoradio auf diese Frequenz ein.

Mein Radio scannt nur belegte Sender. Was tun?

Schalten Sie Ihr Autoradio in den manuellen Abstimmmodus (siehe Handbuch Ihres Radios). Sie können dann die Frequenz manuell einstellen.

Die Musik ist übersteuert und verzerrt. Wie einstellen?

Deaktivieren Sie den Equalizer (EQ) Ihres iPhones und stellen Sie die Bass- und Höhenpegel Ihres Autoradios auf 0. Verwenden Sie IntelliTune, um eine freie Frequenz zu finden.

Mein iPhone wird nicht geladen, wenn es mit dem TransDock verbunden ist. Warum?

Stellen Sie sicher, dass der TransDock fest in der 12V-Steckdose sitzt und das Verbindungskabel richtig am iPhone angeschlossen ist.

Wird der TransDock die Autobatterie entladen, wenn er eingesteckt bleibt?

Wahrscheinlich nicht, aber es wird empfohlen, alles abzustecken, wenn Sie das Fahrzeug für längere Zeit verlassen.

Kann ich den TransDock mit anderen Geräten als dem iPhone verwenden?

Nein, dieses TransDock Mikro ist speziell für die Verwendung mit iPhone/iPod entwickelt.

Wie stelle ich eine Frequenz manuell ein?

Drehen Sie das Tastenfeld nach rechts, um die Frequenz zu erhöhen, nach links, um sie zu verringern. Durchsuchen Sie das Spektrum, um eine freie Frequenz zu finden.

Wie speichere ich eine Frequenz als Voreinstellung?

Stellen Sie die gewünschte Frequenz ein, drücken Sie lange auf das Tastenfeld, um in das Menü zu gelangen, wählen Sie 'Voreinst. speicher' und dann einen Speicherplatz (Voreinst. 1 bis 4).

Was tun, wenn der Bildschirm nicht aufleuchtet?

Überprüfen Sie, ob der TransDock richtig an eine funktionierende 12V-Steckdose angeschlossen ist. Wenn das Problem weiterhin besteht, besuchen Sie www.philips.com/welcome.

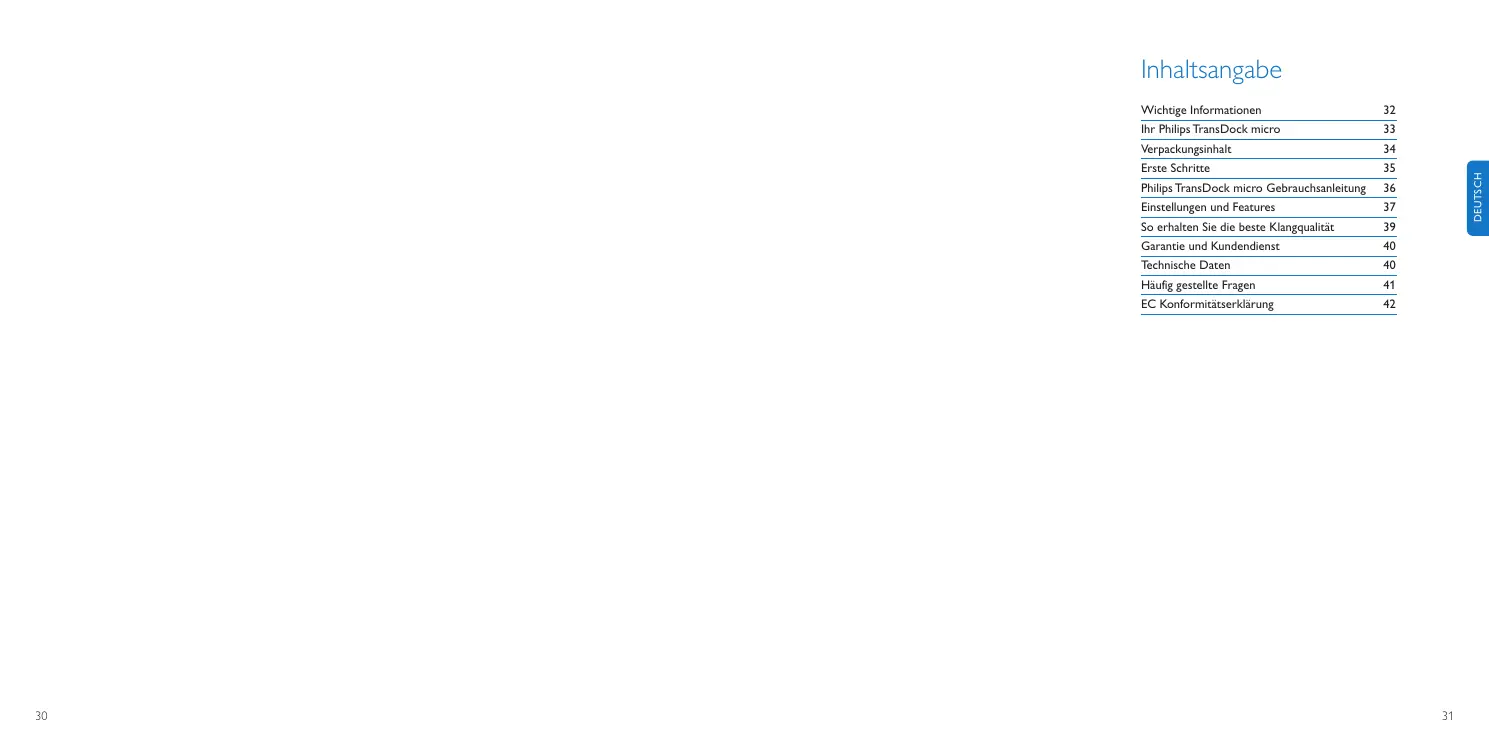

BEDIENUNGSANLEITUNG DLA 44000 PHILIPS

Wichtige Informationen	32
Ihr Philips TransDock micro	33
Verpackungsinhalt	34
Erste Schritte	35
Philips TransDock micro Gebrauchsanleitung	36
Einstellungen und Features	37
So erhalten Sie die beste Klangqualität	39
Garantie und Kundendienst	40
Technische Daten	40
Häufig gestellte Fragen	41
EC Konformitätserklärung	42

Wichtige Informationen

Nehmen Sie sich die Zeit, diese Anleitung durchzulesen, bevor Sie den Philips TransDock micro verwenden (DLA44000/10). Sie enthält wichtige Informationen über den Betrieb des Philips TransDock micro DLA44000/10.

Alle Rechte vorbehalten. Nachdruck von Teilen oder der gesamten Anleitung ohne schriftliche Genehmigung des Besitzers des Urheberrechts ist untersagt. Die Markenzeichen sind Eigentum von Koninklijke Philips N.V. oder ihren jeweiligen Besitzern. iPod ist ein in den Vereinigten Staaten und anderen Ländern eingetragener Markenname der Apple Inc.

Hiermit erklärt Philips, BG P&A, dass dieses DLA44000/10-Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EC-Richtlinie 1999/5/EC entspricht.

Hinweis:

Audio-Eingangsgrenzwert ist maximal 180 mVSS

Entsorgung Ihres alten Produkts:

Ihr Produkt wurde aus hochwertigen Materialien und Bestandteilen gefertigt, die recycelt und wiederverwendet werden können.

WEEE-Logo: Wenn dieses durchgestrichene Symbol einer Mülltonne an einem Produkt angebracht ist, be-

deutet das, es entspricht der Europarichtlinie 2002/96/EC.

Bitte informieren Sie sich über das örtliche Sammelsystem für elektrische und elektronische Produkte.

Warnhinweise

• Setzen Sie das Produkt niemals Regen oder Wasser aus.
• Von Sonnenlicht fernhalten, um Hitzestau zu vermeiden.
• Nicht zerlegen oder reparieren.
  • Von Hochspannungsgeräten fernhalten.

Geben Sie die Verpackung bei Ihrem örtlichen Recycling-Center ab.

Ihr Philips TransDock micro

Wir beglückwünschen Sie zum Ihrem Kauf und heißen Sie bei Philips willkommen!

Um alle Vorteile des Philips Kundendienstes zu genießen, registrieren Sie Ihr Produkt bei www.philips.com/welcome.

Produktübersicht

Bei Ihrem Philips TransDock micro (DLA44000/10) handelt es sich um ein UKW-Sendegerät, das iPhone-Audio über Ihr UKW-Autoradio überträgt und gleichzeitig Ihren iPhone lädt. Dieser UKW-Sender enthält IntelliTune™ Technologie, welche die Ätherwellen scannt und automatisch die besten Stationen zum Senden findet.

Ihr Philips TransDock micro ist außerdem mit einer einmaligen, auf einer drehschalterbasierten Schnittstelle ausgestattet, über die Sie ganz einfach und intuitiv Ihre UKW-Einstellungen und Frequenzen regeln können. Ihr Philips TransDock micro kann darüber hinaus vorgewählte Sender auf die Frequenzen einstellen, die Sie am häufigsten verwenden.

Philips bietet eine ganze Produktserie an, um Ihr iPhone-Erlebnis zu verbessern.

Produktbesonderheiten

• Spielt iPhone-Audio über Ihre Autostereoanlage
• Lädt den iPhone
  • Die IntelliTune Technologie findet die besten Sender zur Übertragung von iPhone-Audio
• Einfache und intuitive Schnittstelle mit Drehschalter
  • Steuerbare OLED-Anzeige
  • Vier programmierbare Wahleinstellungen
  • Monaurale und Stereo-Panmodi

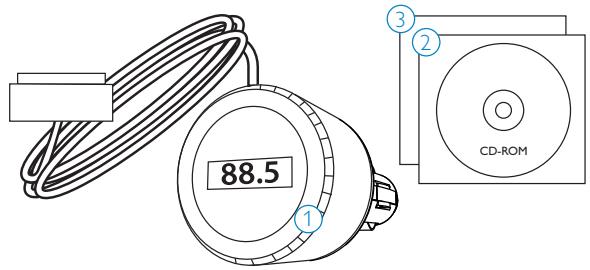

Verpackungsinhalt

Beinhaltet

1. TransDock micro DLA44000/10
2. CD-ROM Anleitung
3. Kurzanleitung

88.5 ① ③ ② CD-ROM

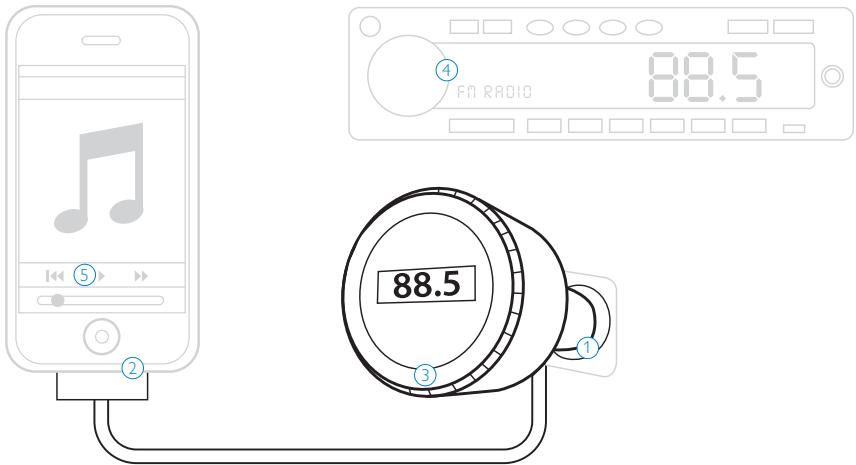

Sie brauchen zusätzlich

1. iPhone
2. UKW-Autoradio
   3.12V Autosteckdose

Wichtig: Lesen Sie sich die Sicherheitshinweise auf Seite 32 sorgfältig durch, bevor Sie den Philips TransDock micro anschießen. Dieser Abschnitt hilft Ihnen bei der erstmaligen Installation Ihres Philips TransDock micro.

1. Stecken Sie Ihren Philips TransDock Micro in den Zigarettenanzünder Ihres Autos.
2. Schließen Sie Ihren iPhone an den Philips TransDock micro an, indem Sie das Anschlusskabel in den iPhone Dockanschluss einstecken. Ihr iPhone wird nun geladen, solange die Zündung Ihres Autos eingeschaltet ist.

Hinweis: Ihr iPhone hält das Abspiel automatisch an, wenn der Philips TransDock micro ausgeschaltet wird.

1. Drücken Sie auf den Drehschalter auf dem Trans-Dock micro, um IntelliTune zu aktivieren. IntelliTune findet automatisch die optimale Frequenz zum Übertragen Ihres iPhone über das UKW-Autoradio.
2. Stellen Sie Ihr UKW-Autoradio auf die vom Philips TransDock micro angezeigte Frequenz ein.
3. Klicken Sie auf dem iPhone auf „Play“ (Abspiel) und genießen Sie Ihre Musik über das UKW-Autoradio.

Philips TransDock micro Gebrauchsanleitung

Ausführliche Anweisungen

1. Schalten Sie Ihr Autoradio ein und stellen Sie es auf UKW-Radiomodus.
2. Stecken Sie Ihren Philips TransDock Micro in den Zigarettenanzünder Ihres Autos.

Hinweis: Sie können dann den Winkel des Trans-Dock micro leicht verändern, indem Sie den Schalter nach oben oder unten kippen. Siehe nachstehende Zeichnung.

1. Stecken Sie das Verbindungskabel in den iPhone Dockanschluss.
2. Um die IntelliTune Feature auf Ihrem PhilipsTransDock zu aktivieren, drücken Sie auf den Drehschalter: Der PhilipsTransDock micro zeigt das Wort „IntelliTune“ an, während er nach der optimalen Frequenz sucht. Dies kann einige Sekunden dauern. Wenn die Suche beendet ist, weist die Anzeige Sie an, das Radio auf die über IntelliTune gefundene Frequenz einzustellen.
3. Passen Sie den UKW-Sender auf dem Radio der entsprechenden UKW-Frequenz auf der Anzeige des TransDock micro an. Klicken Sie auf dem iPhone auf

„Play“ und genießen Sie Ihre Musik über UKW auf Ihrem Autoradio.
6. Verwenden Sie zur Lautstärkeregelung Ihrer Musik mit dem Philips TransDock micro den Lautstärkeregler Ihres Radios, nicht die des iPhone.

Ein- und Ausschalten des Philips TransDock micro

Ihr Philips TransDock micro wird automatisch mit der Zündung Ihres Autos ein- und ausgeschaltet.

Um den Philips TransDock micro manuell ein- oder auszuschalten während die Zündung eingeschaltet ist, halten Sie den Drehschalter ca. 5 Sek. lang gedrückt.

Freie Radiofrequenzen mit IntelliTune suchen

So finden Sie eine freie Frequenz mit IntelliTune:

1. Drücken Sie auf den Drehschalter auf dem TransDock micro. Auf diese Weise wird die IntelliTune-Suche aktiviert. Während der Suche sehen Sie das Wort IntelliTune auf der Anzeige des TransDock micro.
2. Sobald IntelliTune eine freie Frequenz findet, zeigt die Anzeige „Radio zu XXX.X“ an. Stellen Sie das UKW-Radio auf diesen Sender ein und genießen Sie Ihre iPhone-Musik über das Autoradio.

Manuelle Suche freier Radiofrequenzen

Sie können mit dem Philips TransDock micro den Sender auch von Hand auf die gewünschten Frequenzen einstellen. Drehen Sie den Philips TransDock micro Drehschalter nach rechts, um Sender im höheren Frequenzbereich zu finden, und nach links für Sender im niedrigeren Bereich.

Tipps zur manuellen Suche eines freien Senders:

• Suchen Sie das gesamte Spektrum nach UKW-Frequenzen ab.
• Wenn Sie die Scan/Suche auf Ihrem Autoradio verwenden und die Einstellung von 101 nach 103 springt, suchen Sie die 102 Frequenzen nach freien Sendern ab.
• Versuchen Sie, einen starken Sender einzustellen und dann zwei Frequenzen zurückzugehen – z.B. von 103,5 auf 103,1. Auf diese Weise findet man oft freie Frequenzen.

Hinweis: Wenn diese Frequenz belegt ist, scannen Sie den nächsten Sender und versuchen es damit nochmal.

Einstellungen und Features

Um das Einstellungsmenü aufzurufen, halten Sie den Drehschalter am Philips TransDock micro solange gedrückt, bis auf der Anzeige „Settings“ (Einstellungen) blinkt. Dann drehen Sie den Schalter, um durch die verschiedenen Einstellungen zu blättern, und drücken ihn wieder, um die gewünschte Einstellung aufzurufen. Drehen Sie den Schalter nach links oder rechts, um die ausgesuchten Einstellungsoptionen anzuzeigen, und dann drücken Sie darauf, um Ihre Auswahl zu bestätigen. Sobald Sie Ihre Auswahl getroffen haben, kehren Sie zum Einstellungsmenü zurück. Drücken Sie auf die Schaltermitte, um das Einstellungsmenü zu verlassen.

Hinweis: Ihr Philips TransDock micro verlässt das Einstellungsmenü nach einigen Sekunden Inaktivität automatisch.

Programmierung „Progr.“

Mit „Progr.“ können Sie bis zu vier voreingestellte Sender speichern. Die Standardeinstellungen sind 88,1,94,9,100,9 und 107,9.

Um Ihre eigenen Sender zu speichern, gehen Sie einfach folgendermaßen vor:

1. Stellen Sie den Philips TransDock micro mit dem Drehschalter auf den Sender ein, den Sie einstellen möchten – nach rechts, um Sender im höheren Frequenzbereich zu finden, und nach links für niedrigere Bereiche.
2. Halten Sie den Drehschalter gedrückt, um das Einstellungsmenü aufzurufen.
3. Sobald Sie im Einstellungsmenü sind, blättern Sie durch „Progr. speichern“ und drücken zur Auswahl auf den Schalter. Als nächstes blättern Sie zur Voreinstellung und treffen Ihre Auswahl (SET 1, SET 2, SET 3 oder SET 4), indem Sie auf den Schalter drücken.
4. Wiederholen Sie Schritte 1-3, um die übrigen Voreinstellungen einzurichten

Hinweis: Ihre neuen Wahlsender überschreiben die zuletzt gespeicherten, einschließlich der Standardwahlsender.

Auswahlmodus

Im „Auswahlmodus haben“ Sie die Möglichkeit, manuell durch die voreingestellten Sender zu blättern. Um den „Auswahlmodus“ einzuschalten, gehen Sie folgendermaßen vor:

1. Halten Sie den Drehschalter gedrückt, um das Einstellungsmenü aufzurufen.

2. Blättern Sie zum „Auswahlmodus“ und drücken Sie den Drehschalter zur Auswahl. Dann wählen Sie „Auswahlmodus ein“ und drücken den Schalter. Jetzt können Sie manuelle durch die vier Voreinstellungen blättern (P1, P2, P3, P4).

3. Lassen Sie den Philips TransDock micro auf der gewünschten Voreinstellung und stellen Sie Ihr Radio auf die entsprechende Frequenz ein, um mit der Übertragung zu beginnen.

Lautstärke

Mit „Lautstärke“ können Sie die Lautstärke für Ihr spezielles Radio regeln. Drehen Sie den Drehschalter nach links oder rechts, um folgendes auszuwählen: Niedrig, Mittel oder Hoch.

Panmodus

Mit dem „Panmodus“ wählen Sie zwischen Mono und Stereo aus. Ihr Philips TransDock micro ist für optimale Sendeleistung standardmäßig auf Mono eingestellt. Um mehr über den Panmodus zu erfahren, lesen Sie sich den Abschnitt „Für beste Klangqualität“ durch.

Anzeigedauer

Mit „Anzeigedauer“ können Sie einstellen, wie lange der Bildschirm des Philips TransDock micro aktiviert bleiben soll. Blättern Sie zur Auswahl: Immer ein, 2 Sekunden, 5 Sekunden, 10 Sekunden, 15 Sekunden oder 20 Sekunden.

Helligkeit

Über die Helligkeitssteuerung stellen Sie die Helligkeit der OLED-Anzeige ein, während der Philips TransDock micro aktiv ist. Zur Helligkeitseinstellung drehen Sie den Schalter nach rechts (heller) oder links (dunkler).

Dimmer

Der Dimmer steuert die Helligkeit der OLED-Anzeige, wenn der Philips TransDock micro inaktiv ist. Zur Helligkeitseinstellung drehen Sie den Schalter nach rechts (heller) oder links (dunkler).

Zurücksetzen

Mit „Zurücksetzen“ können Sie die werkseitigen Einstellungen wiederherstellen. Hierfür drücken Sie auf den Drehschalter, wenn er auf „Zurücksetzen“ steht. Ihr Philips TransDock micro fragt, ob Sie die Einstellungen wirklich zurücksetzen möchten. Drücken Sie zur Bestätigung einmal auf den Drehschalter oder drehen Sie ihn nach links oder rechts, um zum Einstellungsmenü zurückzukehren.

So erhalten Sie die beste Klangqualität

• Suchen Sie mithilfe von IntelliTune automatisch die optimale Frequenz zum Senden Ihres iPhone über das UKW-Autoradio. Dann stellen Sie Ihr FM-Autoradio auf die vom PhilipsTransDock micro angezeigte Frequenz ein.
• Schalten Sie im Panmodus von Mono auf Stereo um: In Mono haben Sie die bessere Übertragungsleistung, während Sie mit Stereo die beste akustische Leistung für Ihre Musik erhalten.

Hinweis: Wenn Statik oder Störungen zunehmen, schalten Sie auf Mono um, damit Sie die bestmögliche Übertragungsleistung erhalten.

- Um von Anfang an die beste Leistung aus Ihrem Philips TransDock micro herauszuholen, ist es sehr wichtig, dass Sie den iPhone EQ auf „Off“ (aus-) schalten und die Bass- und Höhenregler des Autoradios auf 0 einstellen. Dann können Sie Bass und Höhe auf das gewünschte Niveau einstellen.

Garantie und Kundendienst

Für nähere Auskünfte über die Garantie und Kundendienst für Ihr Produkt besuchen Sie bitte: http://www.philips.com/welcome.

Technische Daten

Kompatibilität

iPhone

iPhone 3G

Alle dockfähigen iPods (ausser 3G iPod)

UKW-Sendegerät

Standardwahlfrequenzen (MHz): 88,1, 94,9, 100,9 und 107,9

Frequenzeinstellung: 0,1 MHz pro Schritt

Übertragungsbereich: 20 Hz \~ 15 KHz

Frequenzbereich: von 88,1 bis 107,9

Tuning

Digital gesteuerter Quarzoszillator

Anschluss

30-poliges iPhone Dock-Anschlusskabel: Länge 122 cm (48 Zoll)

Strom

Eingangsspannung: 12-16V DC

Eingangsleistung: <300 mA @ DC12V\~16V

Anzeige

OLED-Anzeige

Häufig gestellte Fragen

Hier finden Sie die am häufigsten gestellten Fragen und ihre Antworten über den Philips TransDock micro.

Versuchen Sie nie das Gerät selbst zu reparieren um die Gültigkeit der Garantie zu gewährleisten. Bitte überprüfen Sie die folgenden Punkte wenn bei der Benutzung von TransDock micro Probleme auftreten, bevor Sie sich an Philips wenden. Sollten die Probleme ungelöst bleiben, gehen Sie bitte zur Philips Website under www.philips.com/welcome. Bitte versichern Sie, dass Ihr Philips TransDock micro sich in Reichweite befindet und Sie Typen- und Seriennummern griffbereit haben, wenn Sie sich an Philips wenden.

Was ist zu tun, wenn ich beim Abspielen meiner Musik atmosphärische Störungen und Verzerrungen höre?

Suchen Sie mithilfe von IntelliTune automatisch die optimale Frequenz zum Senden Ihres iPhone über das UKW-Autoradio. Dann stellen Sie Ihr UKW-Autoradio auf die vom Philips TransDock micro angezeigte Frequenz ein.

Hinweis: Versuchen Sie auch, den Panmodus auf Mono einzustellen, was die Klarheit des Signals Ihres Philips TransDock micro verbessert.

Was ist zu tun, wenn mein Radio nur besetzte UKW-Sender scannt/durchsucht?

Der Scan/Suchmodus vieler Autoradios ist standardmäßig so eingestellt, dass nur Radiosender gesucht werden. Die meisten dieser Radios können auf manuelles Tuning eingestellt werden (sehen Sie sich dazu die Anleitung Ihres Radios an).

Was ist zu tun, wenn meine Musik übersteuert oder verzerrt klingt?

Stellen Sie sicher, dass der UKW-Sender, den Sie verwenden, beim Durchqueren verschiedener Gebiete immer noch frei ist. UKW-Signale können in eine freie Frequenz eindringen.

Stellen Sie sicher, dass Ihr iPhone EQ auf „AUS“ gestellt ist und stellen Sie die Bass- und Diskantsteuerung auf 0 ein. Sie können dann mit diesen Einstellungen auf Ihrem gewünschten Niveau experimentieren.

Mein iPhone lädt nicht, wenn er an den Philips TransDock micro angeschlossen ist.

Stellen Sie sicher, dass der PhilipsTransDock Micro fest in den Zigarettenanzünder Ihres Autos eingesteckt ist.

Hinweis: Sie können auch nachsehen, ob das Anschlusskabel fest in den iPhone-Dockanschluss eingesteckt ist.

Wenn ich den Philips TransDock micro im Zigarettenanzünder des Autos eingesteckt lasse, entlädt sich dann meine Batterie?

Wahrscheinlich nicht, aber es ist trotzdem sinnvoll, alles auszustecken, wenn Sie das Auto für längere Zeit verlassen.

Hinweis: Ihr Philips TransDock micro zieht Strom von der Autobatterie, solange das Gerät aktiviert ist.

Kann ich meinen Philips TransDock micro mit anderen Geräten verwenden?

Nein. Der Philips TransDock micro ist speziell zur Verwendung mit einem iPhone/iPod vorgesehen.

EC-Konformitätserklärung

PHILIPS

AQ95-56F-1040

(report No.)

Europäische Vorschriften:

Dieses Produkt wurde gemäß der europäischen R&TTE-Richtlinie 1999/5/EC entwickelt, getestet und hergestellt.

Gemäß dieser Richtlinie kann das Produkt in den folgenden Ländern betrieben werden:

Dieses Gerät kann in den folgenden Ländern (mit Häkchen versehen) unter Lizenzfreigabe betrieben werden. Nutzungshinweise erfragen Sie bitte bei Ihrer örtlichen Behörde.

√ AT	√ DE	√ GB	☐ IT	√ MT	√ RU
√ BE	√ DK	√ GR	√ LI	√ NL	√ SE
√ BG	√ EE	☐ HR	√ LT	√ NO	√ SI
√ CH	√ ES	√ HU	√ LU	√ PL	√ SK
√ CY	√ FI	√ IE	√ LV	√ PT	☐ TR
√ CZ	√ FR	√ IS	☐ MK	√ RO

Warnhinweis! Dies ist ein Radiofrequenz Gerät der Klasse II. Der Frequenzbereich zwischen 87,5 – 108,5 ist in Frankreich, Zypern, Griechenland, Ungarn, Irland, Italien, Lettland und Polen für andere Anwendungen reserviert. Dieses Gerät kann während seiner Anwendung keine schädigenden Störungen hervorrufen. Sollten Störungen auftreten, deaktivieren Sie bitte sofort die Sendequelle des Geräts. Die Betriebsfrequenz dieses Gerätes ist eingestellt auf 88,1 – 107,9MHz.
