GBFU100SIM - клима уред GORENJE - Бесплатен кориснички прирачник

Тип	Пренослив клима уред
Марка	Gorenje
Модел	GBFU100SIM
Капацитет на ладење (BTU)	10.000 BTU/h
Проток на воздух (CFM)	350 CFM
Ниво на бучава (dB)	54 dB (ниско), 62 dB (високо)
Коефициент на енергетска ефикасност (EER)	10.0
Ладилно средство	R-410A
Напојување	115 V / 60 Hz
Потрошувачка на енергија	1.1 kW
Димензии (Ш x Д x В)	18.5 x 16.5 x 30.7 ин
Нето тежина	70.5 lb
Тип на контрола	Електронски со далечински
Тајмер	Програмабилен 24 часа
Тип на филтер	Филтер од мрежа што се мие
Метод на одводнување	Самоиспарувачки (рачно одводнување во влажни услови)
Инсталација	Вклучен комплет за прозорец (хоризонтално лизгање или вертикално)
Безбедносни карактеристики	Заштита од прегревање, автоматско рестартирање
Одржување	Чистете го филтерот на секои 2 недели; исцедете и исчистете го уредот пред складирање
Поправливост	Заменлив филтер и вентилатор; овластени сервисни центри
Гаранција	1 година делови и работна сила

Frequently Asked Questions - GBFU100SIM GORENJE

Како да го инсталирам клима уредот Gorenje GBFU100SIM?

Инсталацијата бара комплет за прозорец (вклучен). Прилагодете го комплетот за да одговара на вашиот прозорец (хоризонтално лизгање или вертикално). Поврзете го издувното црево со уредот и комплетот за прозорец. Осигурајте се дека цревото е исправено и не е превиткано. Вклучете во заземјен штекер. За детални чекори, погледнете го прирачникот за инсталација.

Колку често треба да го чистам филтерот?

Чистете го филтерот од мрежа што се мие на секои 2 недели при редовна употреба. Почесто ако има правливи услови. Отстранете го филтерот, исчистете со правосмукалка или исплакнете со вода (благ детергент ако е потребно), целосно исушете пред повторно да го поставите.

Кој е кодот на далечинскиот управувач за овој модел?

Далечинскиот управувач користи фиксен код (обично претходно спарен). Ако треба да го преповидите, извадете ги батериите, притиснете копче на далечинскиот додека го држите копчето ON/OFF на уредот 3 секунди. Погледнете во прирачникот за посебни упатства за спарување.

Зошто мојот клима уред протекува вода?

Протекување може да се случи при висока влажност. Уредот има самоиспарувачки систем, но може да бара рачно одводнување ако внатрешниот резервоар се наполни. Проверете го одводниот приклучок на дното; ако е полн, отстранете го приклучокот и исцедете во послужавник. Исто така, осигурајте се дека уредот е на ниво.

Како да ја намалам бучавата од уредот?

Ставете го уредот на рамна, стабилна површина. Користете ниска брзина на вентилаторот ноќе. Осигурајте се дека издувното црево не го допира уредот. Редовното чистење на вентилаторот и филтерот, исто така, може да ја намали бучавата.

Што значи грешка код E1?

Грешка код E1 означува дефект во сензорот за собна температура. Обидете се да го исклучите уредот од струја 10 минути; ако грешката продолжи, контактирајте сервис. Осигурајте се дека сензорот не е блокиран.

Може ли да користам продолжен кабел со овој клима уред?

Не, не користете продолжен кабел. Уредот бара наменски штекер 115V~ 60Hz. Користењето продолжен кабел може да предизвика губење на струја или прегревање. Вклучете директно во ѕиден штекер.

Како да го поставам тајмерот?

Притиснете го копчето Timer на далечинскиот или контролната табла. Користете +/- за да го поставите саканиот број часови (0-24). Повторно притиснете Timer за да потврдите. Уредот ќе се вклучи/исклучи по поставеното време. За да откажете, поставете го тајмерот на 0.

Кој е коефициентот на енергетска ефикасност?

GBFU100SIM има EER од 10.0, што е стандардно за преносливи уреди. За подобра ефикасност, користете во затворена просторија, одржувајте ги филтрите чисти и поставете термостат на 24-26°C.

Како да го складирам уредот по употреба?

Прво, вклучете го уредот во режим само вентилатор неколку часа за да ги исушите намотките. Исцедете ја преостанатата вода. Исчистете го филтерот и исушете го. Исклучете ги цревата, спакувајте го уредот во оригиналната кутија и чувајте го на суво место.

КОРИСНИЧКИ ПРИРАЧНИК GBFU100SIM GORENJE

Упатства за употреба

21

⚠️ Апаратот можат да го употребуваат деца на возраст од 8 години и постари и лица со намалени физички, психички или ментални способности или со недостаток на искусства, односно знаење, доколку се под надзор или се поучени за употреба на апаратот на безбеден начин и ги разбираат можните опасности.

⚠️ Децата не смеат да си играат со апаратот.

Чистење и одржување на апаратот не смеат да го вршат деца без надзор.

⚠️ Вградувањето мора да биде изведено во согласност со важечките закони и според упатствата на производителот. Мора да биде изведено од стручно оспособен монтер.

⚠️ Во случај на затворен систем под притисок, на доводната цевка за вода на греалката за вода (бојлерот) при прилучувањето задолжително треба да се вгради сигурносен вентил со номинален притисок од 0,6 MPa (6 бари), 0,9 MPa (9 бари) или 1,0 MPa (10 бари) (видете го запишаното на таблицата за идентификација), кој оневозможува зголемување на притисокот во котелот за повеće од 0,1 MPa (1 бар) над номиналниот.

⚠️ Од одводниот отвор на безбедносниот вентил може да капи вода. Заради тоа, одводниот отвор мора да биде отворен на атмосферски притисок.

⚠️ Испустот на безбедносниот вентил мора да биде насочен во насока надолу и на простор каде што нема да замрзнува.

За правилно работење на сигурносниот вентил, треба периодично да се врши контрола, да се отстрани бигорот и да се провери да не е блокиран сигурносниот вентил.

Помеѓу греалката за вода (бојлерот) и сигурносниот вентил не е дозволено да се вградува вентил за затворање, затоа што со тоа се оневозможува притисната безбедност на греалката за вода (бојлерот)!

⚠️ Пред приклучувањето на електрична мрежа греалката треба најпрвин да ја наполните со вода!

⚠️ Греалката за вода е заштитена во случај на откажување на работниот термостат со додатна топлотна заштита. Во случај на откажување на термостатот, во согласност со

безбедносните стандарди, водата во греалката за вода (бојлерот) може да достигне температура до 130°C. При изведувањето на водоводните инсталации, задолжително треба да се земе предвид дека е можно да дојде до наведените температурни преоптоварувања.

⚠️ Ако сакате греалката за вода (бојлерот) да ја исклучите од електричната мрежа, мора да ја испуштите водата од греалката за вода поради опасност од замрзнување.
Ве молиме да не ги поправате сами евентуалните оштетувања на греалката, туку за тоа да го известите најблискиот овластен сервис.

Нашите производи се опремени со компоненти кои што не се штетни за животната средина и здравјето и се изработени со можност што поедноставно да се расклопат и рециклираат во последната фаза од нивниот работен циклус.

Со рециклирањето на материјалите ја намалуваме количината на

отпад и ја намалуваме потребата од производство на основни материјали (на пример метали), што бара огромна енергија и предизвикува испуштање штетни материи. Со постапките на рециклажа ја намалуваме потрошувачката на природни ресурси, бидејки на тој начин можеме повторно да ги вратиме отпадните делови од пластика и метали во различни производни процеси. За повеće информации во врска со системот за фрлање отпадоци посетете го својот центар за исфрлање на отпадоците или трговецот каде што бил купен производот.

Почитуван купувач, ви благодариме за довербата што ни ја искажувате со купувањето на нашиот производ! ВЕ МОЛИМЕ, ПРЕД ВГРАДУВАЊЕТО И ПРВАТА УПОТРЕБА НА ГРЕАЛКАТА ЗА ВОДА, ВНИМАТЕЛНО ПРОЧИТАЈТЕ ГИ НАШИТЕ УПАТСТВА.

Греалката е изработена согласно со важечките стандарди и уредно испробана, исто така за неа се издадени цертификат за безбедност и цертификат за електромагнетна компатибилност. Нејзините основни технички карактеристики се наведени на табличката, што е залепена помеѓу прилучните цевки на апаратот. Приклучувањето на бојлерот на електричната или водоводната мрежа може да го изврши само оспособено стручно лице. Интервенирањето во неговата внатрешност поради поправки, отстранување на бигор или поради проверка или заменување на противкорозијска заштитна анода, може да ги врши само овластена сервисна служба.

ВГРАДУВАЊЕ

Греалката вградете ја што поблиску до изливното место. Доколку греалката ја вградите во просторот кадешто се наоға кадата за бањање или туширање, треба задолжително да се почитуваат барањата на стандартдот IEC 60364-7-701 (VDE 0100, Teil 701). Гралката прицврстете ја на sidот со завртки за sidови, со номинален пречник од најмалку 8 мм. Сидовите и таваните со мала носилност треба на местото каде што єе ја прикачите греалката соодветно да ги зајакнете. Поради универзалната конструкција, грелникот (бојлерот) може да се прицврстува на sidот вертикално или хоризонтало (приклучните цевчинја да се на левата страна). Поради полесната контрола и менувањето на магнесиум анодата ви препорачуваме помеѓу врвот на греачот и таванот да оставите довольно слободно место (гледај ја измерата G на шемата на приклучни измери). Во спротивен случај єе треба при спомнатиот сервисен зафат греачот да се демонтира од таванот.

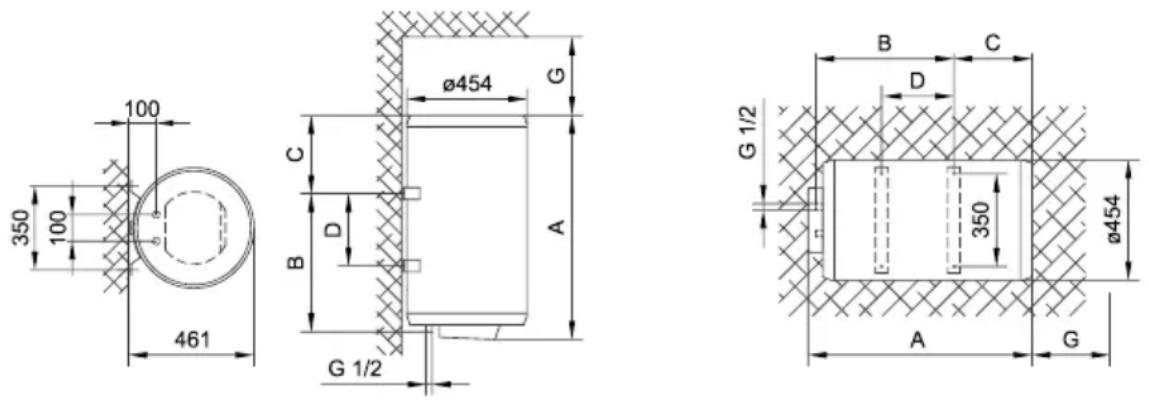

	A	B	C	D	G
GBFU 50	596	365	185	145	260
GBFU 80	816	565	205	345	360
GBFU 100	961	715	200	495	510

Прикључни и монтажни димензии на греалката [мм]

ПРИКЛУЧУВАЊЕ НА ВОДОВОДНА МРЕЖА

Доведувањето и одведувањето на водата се означени со боја. Доведувањето на ладната вода е означено со сина боја, а одведувањето на топлата вода со црвена боја.

Бојлерот можете да го приключите на водоводната мрежа на два начина. Затворениот систем на приклучување (под притисок) ви омозможува одземање на вода на повеće места. Отворениот систем на приклучување (проточен) ви дозволува само едно одземно место. Со оглед на одберениот систем на приклучување треба да вградите соодветна батерија за мешање. Отворениот (проточен) систем на приклучување бара вградување на неповратен вентил кој го спречува истекувањето на водата од котелот, во

случај на редукција на вода. Поради зголемувањето на водата при греењето се зголемува волуменот, што предизвикува појава на капкање вода на одливната цевка на мешалната батерија. Силното затегнување на вентилот на мешалната батерија нема да ја спречи појавата на капкање вода, но може да предизвика расипување на мешалната батерија.

Затворениот систем на прилучување на одземните места бара вградување на мешална батерија за работа под притисок. На доводната цевка поради безбедност на работењето задолжително треба да се вгради сигурносен вентил или сигурносна група, која спречува зголемување на притисокот во котелот за повеće од 0,1 МРа (1 бар) над номиналниот. Одводниот отвор на безбедносниот вентил треба задолжително да има излез за атмосферскиот притисок.

Поради зголемувањето на водата при греењето, во котелот се зголемува притисокот до границата што ја дозволува сигурносниот вентил. Бидејки враćањето на водата назад во водоводната мрежа е спречено, може да дојде до појава на капкање вода од одводниот отвор на сигурносниот вентил. Капките вода можете да ги спроведете во одводот со помош на посебна инка која је ја наместите под сигурносниот вентил.

Одводната цевка наместена под испустот на сигурносниот вентил мора да биде наместена во насока право надолу и во местото каде што не замрзува.

Доколку веке поставената инсталација не овозможува водата што капи од повратниот безбедносен вентил да ја спроведете во одводот, капкањето можете да го избегнете ако кај доводната цевка на греалката вградите експанзиски сад со волумен од 3 л.

За правилно работење на безбедносниот вентил треба самите периодично да вршите контроли, да го чистите бигорот и да се проверува евентуелната блокада на безбедносниот вентил. При проверката треба со поместување на рачката или со одвртување на бурмата на вентилот (зависно од видот на вентилот) да го отворите истекувањето од повратниот безбедносен вентил. При тоа, низ млазницата на вентилот за истекување треба да протече вода, што е знак дека вентилот е беспрекорен.


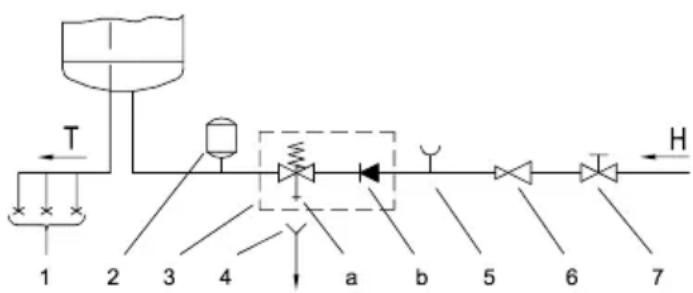

Затворен систем (со притисок)

Отворен систем (прелевен)

Легенда:

1 - Батерија за мешање
2 - Експанзионен сад
3 - Сигурносен вентил

а - Пробен вентил

b - Неповратен вентил

4 - Одливник со приклучок на одвод
5 - Пробна наставка

6 - Редукциски вентил за притисок
7 - Затворен вентил
8 - Неповратен вентил
9 - Проточна батерија за мешање

Н - Ладна вода

T - Топла вода

Помеѓу греалката и повратниот сигурносен вентил не смеете да вградите затворен вентил бидејки со тоа ќе го оневозможите работењето на повратниот сигурносен вентил.

Греалката можете да ја приключите на куїната водоводна мрежа без редукциски вентил доколку притисокот во мрежата е понизок од номинаниот притисок. Доколку притисокот во мрежата го надминува номиналниот притисок, треба задолжително да вградите редукциски вентил.

Пред прилучувањето на електрична мрежа греалката треба најпрвин да ја наполните со вода. Кај првото полнење отворете ја рачката за топла вода на батеријата за мешање. Греалката е наполнета кога водата протечува низ изливната цевка на мешалната батерија.

ПРИКЛУЧУВАЊЕ НА ЕЛЕКТРИЧНА МРЕЖА

Пред приклучувањето во електричната мрежа треба во греачот да се вгради врвка за приклучување, со минимален пречник од 1,5 мм² (H05VV-F 3G 1,5 мм²). Затоа треба да го извадите пластичниот заштитен капак.

Приклучувањето на греалката на електричната мрежа треба да се врши согласно со стандардите за електричната мрежа. Помеѓу греачот на водата и трајната инсталација треба да биде вградена справа за одделување на сите полови од електричната мрежа согласно со националните прописи за инсталација.

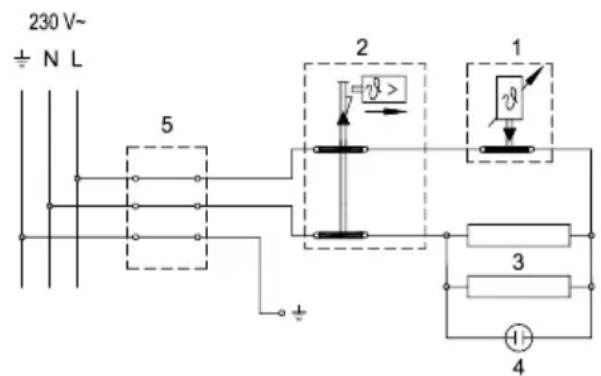

Легенда:

1 - Термостат
2 - Топлински осигурувач
3 - Грејач
4 - Контролна ламбичка
5 - Приклучна спојка

L - Фазен спроводник

N - Неутрален спроводник

Шема на електрично поврзување

ПРЕДУПРЕДУВАЊЕ: пред секое навлегување во нејзината внатрешност треба греалката задолжително да ја исклучите од електричната мрежа.

УПОТРЕБА И ОДРЖУВАЊЕ

После приклучувањето на водоводната и електричната мрежа, греалката е подготвена за употреба. Со вртење на копчето на термостатот што се наоға на долната страна на заштитниот капак, ја бирате саканата температура на водата помеғу 10 °C и 75 °C. Препорачуваме подесување на копчето на положбата

"eco". Таквото подесување е најштедливо: температурата на водата їе биде приближно 55 °C, а излачувањето на бигорот и загубата на топлината їе бидат помали во споредба со подесувањата на повисока температура. За време на работењето на електричната греалка може да се слуша и звук во греачот.

Работењето на електричната греалка го покажува контролната сијаличка. Доколку греалката не мислите да ја користите подолго време, треба неговата содржина да ја заштитите од замрзнување на таков начин што струјата нема да ја исклучите, а копчето на термостатот ће го подесите на положбата "*\$. При тоа подесување, греалката ће ја одржува температурата на водата на приближно 10 °C. Доколку греалката ће ја исклучите од електриичната мрежа, ће треба при опасноста на замрзнување, водата да ја испуштите.

Водата од греалката се источува со помош на доточната цевка на греалката. Во та намена препорачливо е при вградувањето помеѓу безбедносниот вентил и доводната цевка на греачот да се намести посебен фитинг (Т-член) или вентил за пуштање. Греалката можете да ја испразните и непосредно низ безбедносниот вентил со поместување на рачката, односно вртливото мало капаче на вентилот во положба како при проверувањето на работењето.

Пред испразнувањето треба греалката да се исклучи од електричната мрежа и потоа да се отвори рачката за топла вода на приключената батерија за мешање. После празнењето на водата низ доводната цевка во греалката останува помало количество на вода што истечува при потргнувањето на прирабницата за греење низ отворот на прирабницата за греење.

Надворешноста на бојлерот чистете ја со неагресивен раствор на прашок за перење. Не употребувајте разредувачи или груби средства за чистење.

Со редовни сервисни прегледи ќе овозможите исправно работење и долг век на употреба на греалката за вода (бојлерот). Гаранцијата за корозијата на котелот важи ако сте ги извршиле пропишаните редовни прегледи за истрошеност на заштитните аноди. Периодот помеѓу поединечните редовни прегледи не смее да биде подолг од наведеното во гарантната изјава. Прегледите мора да ги изведуваат овластени сервисери кои ќе ви го евидентираат прегледот во гарантниот лист за производот. Со прегледот се прегледува истрошеноста на антикорозивната заштитна анода и по потреба се чисти бигорот што се набира во внатрешноста на бојлерот, во зависност од квалитетот, количината и температурата на потрошената вода.

Ве молиме, евентуелните оштети на греалката да не ги поправате сами туку за тоа да го известите најблискиот овластен сервис.

Тип		GBFU 50	GBFU 80	GBFU 100
Определен профил на оптоварување	M	M L
Класа на енергетска ефикасност1)		C	C	C
Енергетска ефикасност при загревање на вода (ŋwh)1)	[%]	36,0	36,0	37,1
Годишна употреба на електрична енергија1)	[kWh]	1427	1428	2762
Дневна употреба на електрична енергија2)	[kWh]	6,692	6,698	12,850
Поставена температура на термостатот		"eco"	"eco"	"eco"
Вредност "smart"		0	0	0
Зафатнина	[l]	47,1	75,1	96,2
Кол. на мешана вода при 40 °C V402)	[l]	66	92	131
Време за загревање од 10°C до 65°C	[h]	1:38	2:37	3:16
Номинален притисок	[MPa(bar)]	0,6(6)
Тежина/наполнетсо вода	[kg]	21/71	27/107	31/131
Противкорозиона заштита на котелот		емајлирано / Mg анода
Јакост на електричната греалка	[W]	2000
Приклучен напон	[V~]	230
Заштитна класа		I
Степен на заштита		IP24

1) Уредба на комисија EU 812/2013; EN 50440
2) EN 50440
