Марка	Elica
Модел	ELITE 14 PRF0037988C
Тип на производ	Кујнска вентилаторска хауба
Инсталација	Вградлива, верзија за вшмукување или филтрирање
Напојување	230 V ~ 50 Hz
Тип на контрола	Бутони за притискање (осветлување и 3 брзини)
Осветлување	Светилка 3 W, грло E14, 230 V
Филтер за маснотии	Метален, миење (месечно чистење)
Јаглероден филтер	Активен, замена на секои 4 месеци (само за верзија за рециклирање)
Минимално безбедносно растојание (електрично готвење)	50 cm
Минимално безбедносно растојание (гасно готвење)	65 cm
Дијаметар на одводна цевка	Еднаков на приклучната прирабница (не е вклучена)
Надворешно чистење	Влажна крпа со неутрален детергент; без алкохол или абразиви
Безбедност	Исклучете пред одржување; не запалувајте; доволна вентилација ако се користи со други уреди
Стандарди	EN/IEC 60335, 61591, 55014, итн.
Поправливост	Заменливи светилки и филтри
Вклучени додатоци	Завртки за прицврстување (во зависност од моделот)

Frequently Asked Questions - ELITE 14 PRF0037988C ELICA

Како да го исчистам филтерот за маснотии?

Металниот филтер за маснотии треба да се чисти еднаш месечно. Можете да го миете рачно со благ детергент или во машина за садови на ниска температура со краток циклус. За да го отстраните, повлечете ја рачката за откачување со пружина.

Како да го заменам јаглеродниот филтер?

Јаглеродниот филтер се користи само во верзија за рециклирање. Треба да се заменува најмногу на секои 4 месеци. За да го замените, прво отстранете ги филтрите за маснотии, потоа закачете го новиот јаглероден филтер од секоја страна. Потоа вратете ги филтрите за маснотии.

Кое е минималното растојание помеѓу хаубата и плочата за готвење?

За електричен шпорет, минималното растојание е 50 cm. За гасен или комбиниран шпорет е 65 cm. Ако упатствата на вашиот апарат за готвење наведуваат поголемо растојание, следете го тоа.

Како да ја заменам сијалицата на хаубата?

Прво исклучете го апаратот. Проверете дали светилките се ладни. Целосно извадете ја фиоката, а потоа решетката за вшмукување. Заменете ја неисправната светилка со нова од 3 W, грло E14, 230 V (реф. DRGSB/C/UB-3/27/1B-230-E14-55). Вратете ја решетката.

Може ли да ја користам хаубата во филтрирачка верзија без јаглероден филтер?

Не. Во верзија за рециклирање (без надворешно одведување), јаглеродниот филтер е задолжителен за отстранување на мириси. Ако хаубата не е испорачана со него, мора да го нарачате и монтирате пред употреба.

Дали хаубата доаѓа со одводна цевка?

Не, одводното црево не е вклучено. Мора да го купите посебно. Дијаметарот мора да одговара на приклучната прирабница лоцирана над хаубата.

Како да ја поврзам хаубата електрично?

Проверете дали напонот одговара на оној на плочката со податоци (230 V). Ако постои приклучок, вклучете го во ѕиден штекер достапен по инсталацијата. Ако не, повикајте електричар за директно поврзување со соодветен прекинувач.

Што да направам ако хаубата не работи?

Прво проверете го напојувањето (штекер, прекинувач). Проверете дали светилките се правилно вметнати. Ако проблемот продолжи, контактирајте со службата за корисници.

Може ли да ја инсталирам хаубата над гасен шпорет?

Да, но почитувајте минимално растојание од 65 cm помеѓу хаубата и површината за готвење. Проверете дали просторијата е добро проветрена, особено ако хаубата се користи истовремено со други гасни уреди.

Како да ја прилагодам брзината на вшмукување?

Користете ги копчињата за притискање на контролната табла: притиснете го копчето за саканата брзина (1, 2 или 3). Брзината 1 е за благо готвење, брзината 3 за силни испарувања или чад.

КОРИСНИЧКИ ПРИРАЧНИК ELITE 14 PRF0037988C ELICA

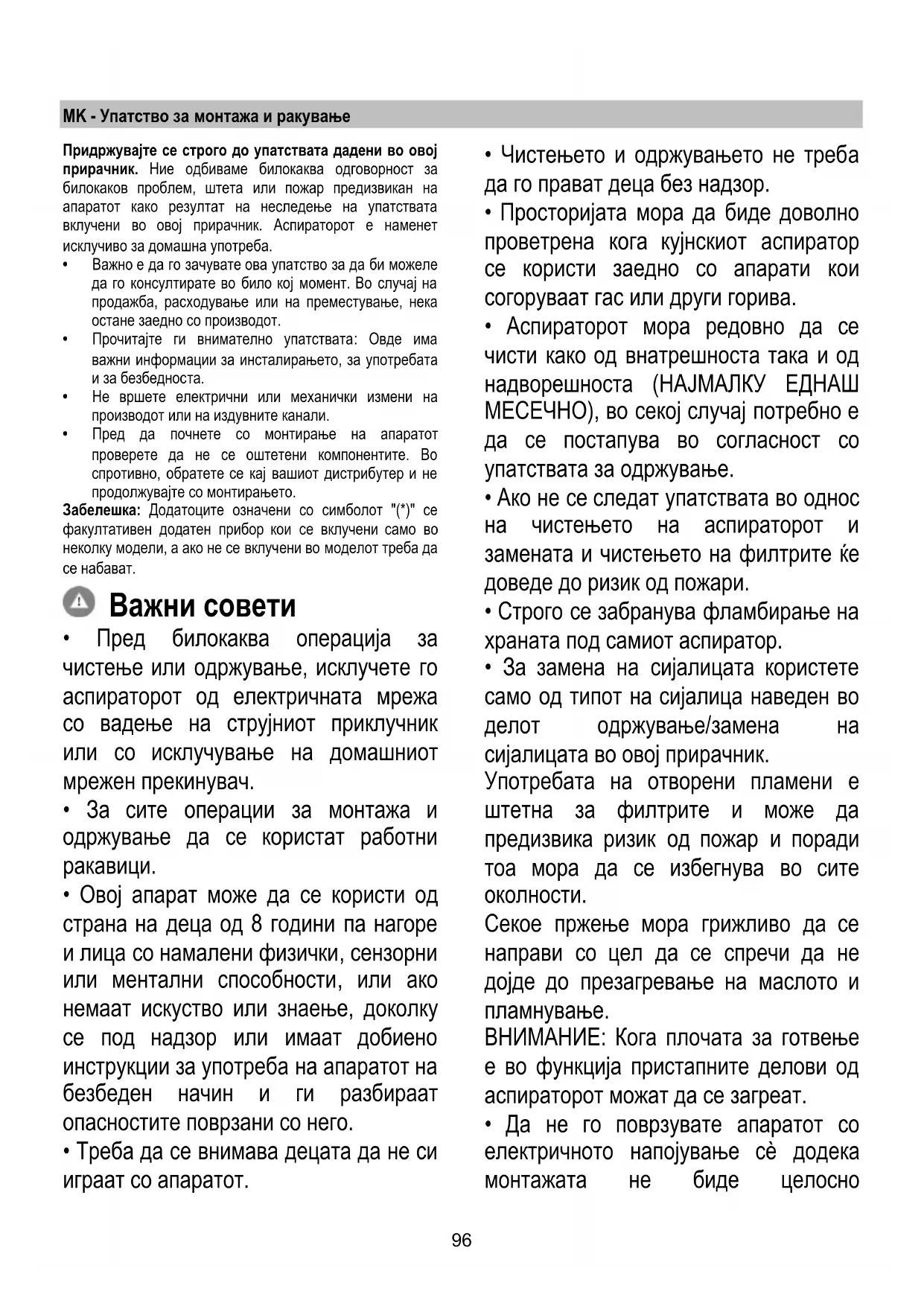

МК Упатство за монтажа и ракување

Придржувајте се строго до упатствата дадени во овој прирачник. Ние одбиваме билокаква одговорност за билокаков проблем, штета или пожар предизвикан на апаратот како резултат на неследење на упатствата включени во овој прирачник. Аспираторот е наменет исклучиво за домашна употреба.

• Важно е да го зачувате ова упатство за да би можеле да го консултирате во било кој момент. Во случај на продажба, расходување или на преместување, нека остане заедно со производот.
• Прочитајте ги внимателно упатствата: Овде има важни информации за инсталирањето, за употребата и за безбедноста.
• Не вршете електрични или механички измени на производот или на издувните канали.
• Пред да почнете со монтирање на апаратот проверете да не се оштетени компонентите. Во спротивно, обратете се кај вашиот дистрибутер и не продолжувајте со монтирањето.

Забелешка: Додатоците означени со символот "(*)" се факултативен додатен прибор кои се включени само во неколку модели, а ако не се включени во моделот треба да се набават.

Важни совети

- Пред билокаква операција за чистење или одржување, исключете го аспираторот од електричната мрежа со вадење на струјниот приклучник или со ислучување на домашниот мрежен прекинувач.

- За сите операции за монтажа и одржување да се користат работни ракавици.

- Овој апарат може да се користи од страна на деца од 8 години па нагоре и лица со намалени физички, сензорни или ментални способности, или ако немаат искусство или знаење, доколку се под надзор или имаат добиено инструкции за употреба на апаратот на безбеден начин и ги разбираат опасностите поврзани со него.

- Треба да се внимава децата да не си играат со апаратот.

- Чистењето и одржувањето не треба да го прават деца без надзор.

- Просторијата мора да биде довольно проветрена кога кујнскиот аспиратор се користи заедно со апарати кои согоруваат гас или други горива.

- Аспираторот мора редовно да се чисти како од внатрешноста така и од надворешноста (НАЈМАЛКУ ЕДНАШ МЕСЕЧНО), во секој случај потребно е да се постапува во согласност со упатствата за одржување.

- Ако не се следат упатствата во однос на чистењето на аспираторот и замената и чистењето на филтрите ке доведе до ризик од пожари.

- Строго се забранува фламбирање на храната под самиот аспиратор.

- За замена на сијалицата користете само од типот на сијалица наведен во делот одржување/замена на сијалицата во овој прирачник.

Употребата на отворени пламени е штетна за филтрите и може да предизвика ризик од пожар и поради тоа мора да се избегнува во сите околности.

Секое пржење мора грижливо да се направи со цел да се спречи да не дојде до презагревање на маслото и пламнување.

ВНИМАНИЕ: Кога плочата за готвење е во функција пристапните делови од аспираторот можат да се загреат.

- Да не го поврзувате апаратот со електричното напојување сё додека монтажата не биде целосно

комплетна.

• Што се однесува до техничките и безбедносните мерки за примена за исфрлање на пареа важно е внимателно да се следат правилата дадени од локалните надлежни власти.
• Издувниот воздух не смее да се предава во активен оцак за чад створен од апарати кои согоруваат гас или други горива.
• Да не го користите или оставате аспираторот без правилно монтирани сијалици поради можниот ризик од електричен удар.
• Никогаш не користете го аспираторот ако ја немате правилно монтирано решетката!
• Аспираторот НИКОГАШ не смее да се користи како површина за поддршка доколку не е прецизно наведено.
• Користете ги само завртките за прицврстување обезбедени со производот за монтирање или ако не се обезбедени набавете го точниот тип на завртки.
• Користете ја точната должна за завртките што се наведени во Упатството за монтирање.
• Во случај на сомневање, консултирајте се со овластениот центар за техничка поддршка или персонал со слични квалификации.

⚠️ ВНИМАНИЕ!

• Немонтирањето на завртки и уреди за прицврстување во согласност со овие упатства може да доведе до опасности од електрична природа.
• Да не се користи со програмер, тајмер, посебен далечински управувач или било која друга направа која се активира автоматски.

Овој апарат е обележан согласно Европската директива 2012/19/EC за Искористена Електрична и Електронска Опрема (Waste Electrical and Electronic Equipment - WEEE). Со правилно отстранување на овој производ помагате да се спречат потенцијалните негативни последици за околината и здравјето на човекот, што инаку би се предизвикале од несоодветното третирање како отпадок на овој производ.

Симболот ■ прецртана канта за губре на производот или на документите кои одат со производот, покажува дека тој апарат не смее да се третира како комунален отпад. Напротив би требало да се однесе до соодветното место за собирање за рециклирање на електрична и електронска опрема. Отстранувањето мора да се изврши во согласност со локалните прописи за животната средина за отстранување на отпаден материјал. За повеќе детаљни информации за третманот, поправањето и рециклирањето на овој производ Ве молиме контактирајте со Вашите локални власти, Вашата комунална служба или со продавницата од каде го имате купено производот.

Апаратот е дизајниран, тестиран и произведен според:

- Безбедност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Можности: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Предлози за исправна употреба за да се намали влијанието врз животната средина

Уключете го поклопниот аспиратор на минимална брзина на почеток на готвењето и оставете го да работи уште неколку минути по завршувањето на готвењето. Зголемете ја брзината само во случај на голема количина на чад и пареа и користете ја форсираната брзина во ретки ситуации. Заменете го филтерот (-рите)на активен јаглен кога е потребно да се задржи ефикасноста на намалување на мирис. Исчистете го филтерот за масти(-рите) кога е потребно да се задржи неговата ефикасност.

Користете максимален дијаметар на изводниот систем прикажан во овој прирачник да се оптимизира ефикасноста и да се намали бучавата.

Употреба

Аспираторот може да се користи во вид со надворешно исфрлање на издувниот воздух или со филтер во вид со кружно струење на воздухот.

Вид со надворешно исфрлање на

издувниот воздух

Пареата се исфрла на надвор преку една издувна цевка позиционирана на приклучната прирабница.

⚠️ ПРЕДУПРЕДУВАЊЕ!

Издувната цевка не е доставена и таа треба да се купи. Дијаметарот на издувната цевка треба да биде еднаков со дијаметарот на прстенот за поврзување.

⚠️ ПРЕДУПРЕДУВАЊЕ!

Ако аспираторот е снабден со филтри со активен јаглен, истите треба да се отстранат.

Поврзете го аспираторот со цевките и отворите за издувување низ сид со дијаметар еднаков со излезот на воздухот (приключна прирабница).

! Користење на цевка подолга од неопходниот минимум.
! Користење на цевка со што е можно помал број на кривини (максимален агол на кривината: 90°).
! Избегнувајте драстични промени на пресекот на цевката.

Внимание! Ако аспираторот е снабден со филтер на активен јаглен, истиот треба да се отстрани.

Варијанта со филтрирање

Всмуканиот воздух се ослободува од мастите и се деодорира пред повторно да се упати назад во просторијата. За користење на аспираторот во оваа варијанта потребно е да вградите дополнителен систем за

филтрирање на база на активни јаглени.

Внимание! Ако аспираторот не е снабден со филтер на јаглен, истиот треба да се нарача и да се монтира пред користење.

Монтажа

Најмалото растојание помеѓу плочата од шпоретот за садовите за готвење и долниот раб на аспираторот да не биде помало од 50см за електричните апарати за готвење и 65см за гасните или комбинираните апарати за готвење. Ако упатството за монтажа за плинските плочи од шпоретот прецизираат поголемо растојание, морате да се придржувате до тоа.

Приклучување на електрична енергија

Главното струјно напојување мора да одговара со оптегот покажан на етикетата за карактеристиките ставена внатре во аспираторот. Ако аспираторот оди со приклучник поврзете го во штекерот во согласност со струјните прописи и позициониран на пристапно место дури и по монтажата. Ако не е снабден со приклучник (директна врска со електричното напојување) или ако приклучникот не е лоциран на пристапно место, дури и по монтажата, применете би-поларен прекинувач во согласност со стандардите кој обезбедува комплетно исклучување на електричното напојување под услови поврзани со преоптоварување на мрежата категорија III, во согласност со упатството за монтажа.

ПРЕДУПРЕДУВАЊЕ!

Пред (повторно) поврзување на колото од аспираторот со електричното напојување и проверувањето на функционалноста, секогаш проверете дали струјниот кабел е правилно монтиран.

Аспираторот е снабден со специјален кабел за напојување; во случај на оштетување на кабелот, побарајте помош од стручна техничка служба.

Вградување

Пред да се почне со монтирањето:

• Проверете дали купениот производ е со соодветни димензии за одбраниот простор за монтирање.
• Извадете го/ги филтерот/-те на активен јаглен ако се доставени (види го и соодветниот параграф). Toј/тие се монтира/-ат само ако сака да се користи аспираторот во варијанта со филтрирање.
• Проверете дали во внатрешноста на аспираторот (поради транспортот) нема материјал од опремата (на пример кесиња со завртки и навртки, гаранции и др.), ако има извадете го и зачувајте го.

Овој тип на аспиратор треба да се стави внатре во висечки елемент или во друг вид на кукиште.

Функционирање

Аспираторот се испорачува со командна табла со регулатор на брзините на издувување и регулатор за осветлението над плочата од шпоретот.

a. Прекинувач за включување/исклучување на светлото.
b. Прекинувач за ислучување/брзина 1
с. Одбирање брзина 2
d. Одбирање брзина 3

Одржување

Чистење

За чистењето ИСКЛУЧИВО користете крпа навлажнета со течни неутрални детергенти.НЕ ЧИСТЕТЕ СО ПОМОШ НА АЛАТ ИЛИ ДРУГИ ИНСТРУМЕНТИ.

Не користите производи кои содржат абразиви. НЕ КОРИСТЕТЕ АЛКОХОЛ!

Филтер за масти

Бр. 10-21

За собирање на масните состојки од пареата од готвењето.

Металниот филтер за масти треба да се чисти еднаш месечно со неагресивни детергенти, рачно или во машина за миење на садови на ниски температури и во краток интервал.

Со перењето во машина за миење на садови металниот филтер за масти може да ја изгуби малку бојата но неговите характеристики за филтрирање воопшто не се менуваат.

За да го извадите филтерот за масти повлечете го забецот за откопчување.

Филтер со активен јаглен (Само за Варијанта со филтрирање)

Бр. 20

За собирање на непријатните мириси од пареата од готвењето.

Заситувањето на филтерот од јаглен настапува по повеće или помалку продолжена употреба во зависност од типот на готвење и редовноста на чистењето на филтерот за масти. Во секој случај потребно е да се замени чаурата најмалку на секои 4 месеци.

НЕ може да се пере или обновува.

Извадете ги филтрите за масти.

Ставете по еден филтер на јаглен на страна и прикачете го на аспираторот.

Повторно монтирајте ги филтрите за масти.

Замена на сијалиците

Исклучете го уредот од струјното напојување.

Предупредување! Пред да ги допрете сијаличките проверете дали се изладени.

Извлечете ја фиоката.

Отстранете ја решетката за всмукување за пристап до делот за ламби.

Извадете ја оштетената ламба и заменете ја со нова (според следната табела)

Ламба	Мо́к (W)		Штек-контакт
	3		E14
Напон (V)		Димензии (mm)
230		55 (Должина на Централната Светлина)
Код ILCOS D(во согласност со IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Повторно монтирајте ја решетката.

Ако осветлението не работи, пред да повикате техничка помош, проверете дали сијалиците се добро ставени.
