ELITE 14 PRF0037988C - Virtuvės gartraukis ELICA - Nemokama naudojimo instrukcija

Prekės ženklas	Elica
Modelis	ELITE 14 PRF0037988C
Produkto tipas	Virtuvinis gartraukis
Montavimas	Įmontuojamas, ištraukimo arba filtravimo versija
Maitinimas elektra	230 V ~ 50 Hz
Valdymo tipas	Mygtukai (apšvietimas ir 3 greičiai)
Apšvietimas	Lempia 3 W, E14 lizdas, 230 V
Riebalų filtras	Metalinis, plaunamas (valymas kas mėnesį)
Anglies filtras	Aktyvus, keičiamas kas 4 mėnesius (tik recirkuliacinei versijai)
Minimalus saugus atstumas (elektrinis gaminimas)	50 cm
Minimalus saugus atstumas (dujinis gaminimas)	65 cm
Išmetimo kanalo skersmuo	Lygus jungties flanšui (nepridedamas)
Išorės valymas	Drėgna šluoste su neutraliu plovikliu; nenaudoti alkoholio ar abrazyvų
Saugumas	Atjunkite prieš techninę priežiūrą; neflambuoti; pakankama ventiliacija, jei naudojama su kitais prietaisais
Standartai	EN/IEC 60335, 61591, 55014 ir kt.
Remontuojamumas	Lempa ir filtrai keičiami
Pridedami priedai	Tvirtinimo varžtai (pagal modelį)

Dažnai užduodami klausimai - ELITE 14 PRF0037988C ELICA

Kaip išvalyti riebalų filtrą?

Metalinis riebalų filtras turi būti valomas kartą per mėnesį. Galite plauti rankomis su neagresyviu plovikliu arba indaplovėje žemoje temperatūroje trumpu ciklu. Norėdami išimti, traukite spyruoklinį atkabinimo rankenėlę.

Kaip pakeisti anglies filtrą?

Anglies filtras naudojamas tik recirkuliacinėje versijoje. Jį reikia pakeisti ne vėliau kaip kas 4 mėnesius. Norėdami pakeisti, pirmiausia nuimkite riebalų filtrus, tada iš abiejų pusių pakabinkite naują anglies filtrą. Vėliau uždėkite riebalų filtrus atgal.

Koks yra minimalus atstumas tarp gartraukio ir kaitlentės?

Elektrinei viryklelei minimalus atstumas yra 50 cm. Dujinei arba mišriai viryklelei - 65 cm. Jei jūsų virimo prietaiso instrukcijos nurodo didesnį atstumą, laikykitės to.

Kaip pakeisti gartraukio lemputę?

Pirmiausia atjunkite prietaisą. Įsitikinkite, kad lempos yra šaltos. Visiškai ištraukite stalčių, tada išėmimo groteles. Pakeiskite sugedusią lemputę nauja 3 W, E14 lizdo, 230 V (ref. DRGSB/C/UB-3/27/1B-230-E14-55). Sumontuokite groteles atgal.

Ar galiu naudoti gartraukį filtravimo versijoje be anglies filtro?

Ne. Recirkuliacinėje versijoje (be išorinio išmetimo) anglies filtras yra privalomas, kad būtų dezodoruotas oras. Jei gartraukis nebuvo su juo pristatytas, privalote užsisakyti ir sumontuoti prieš pradedant naudoti.

Ar gartraukis pristatomas su išmetimo kanalu?

Ne, išmetimo vamzdis nepridedamas. Jį reikia įsigyti atskirai. Skersmuo turi atitikti flanšo, esančio virš gartraukio, skersmenį.

Kaip prijungti gartraukį prie elektros?

Patikrinkite, ar įtampa atitinka nurodytą ant vardinės plokštelės (230 V). Jei yra kištukas, įjunkite jį į pasiekiamą sieninį lizdą po montavimo. Priešingu atveju, kreipkitės į elektriką dėl tiesioginio prijungimo su atitinkamu grandinės pertraukikliu.

Ką daryti, jei gartraukis neveikia?

Pirmiausia patikrinkite maitinimą (lizdą, grandinės pertraukiklį). Įsitikinkite, kad lempos tinkamai įstatytos. Jei problema išlieka, susisiekite su techninės priežiūros tarnyba.

Ar galiu sumontuoti gartraukį virš dujinės viryklės?

Taip, tačiau laikykitės minimalaus 65 cm atstumo tarp gartraukio ir virimo paviršiaus. Įsitikinkite, kad patalpa yra gerai vėdinama, ypač jei gartraukis naudojamas tuo pačiu metu kaip ir kiti dujiniai prietaisai.

Kaip nustatyti ištraukimo greitį?

Naudokite valdymo skydelio mygtukus: paspauskite norimo greičio mygtuką (1, 2 arba 3). 1 greitis skirtas švelniam gaminimui, 3 greitis – stipriems garams ar dūmams.

NAUDOJIMO INSTRUKCIJA ELITE 14 PRF0037988C ELICA

LT Montavimo ir naudojimosi instrukcija

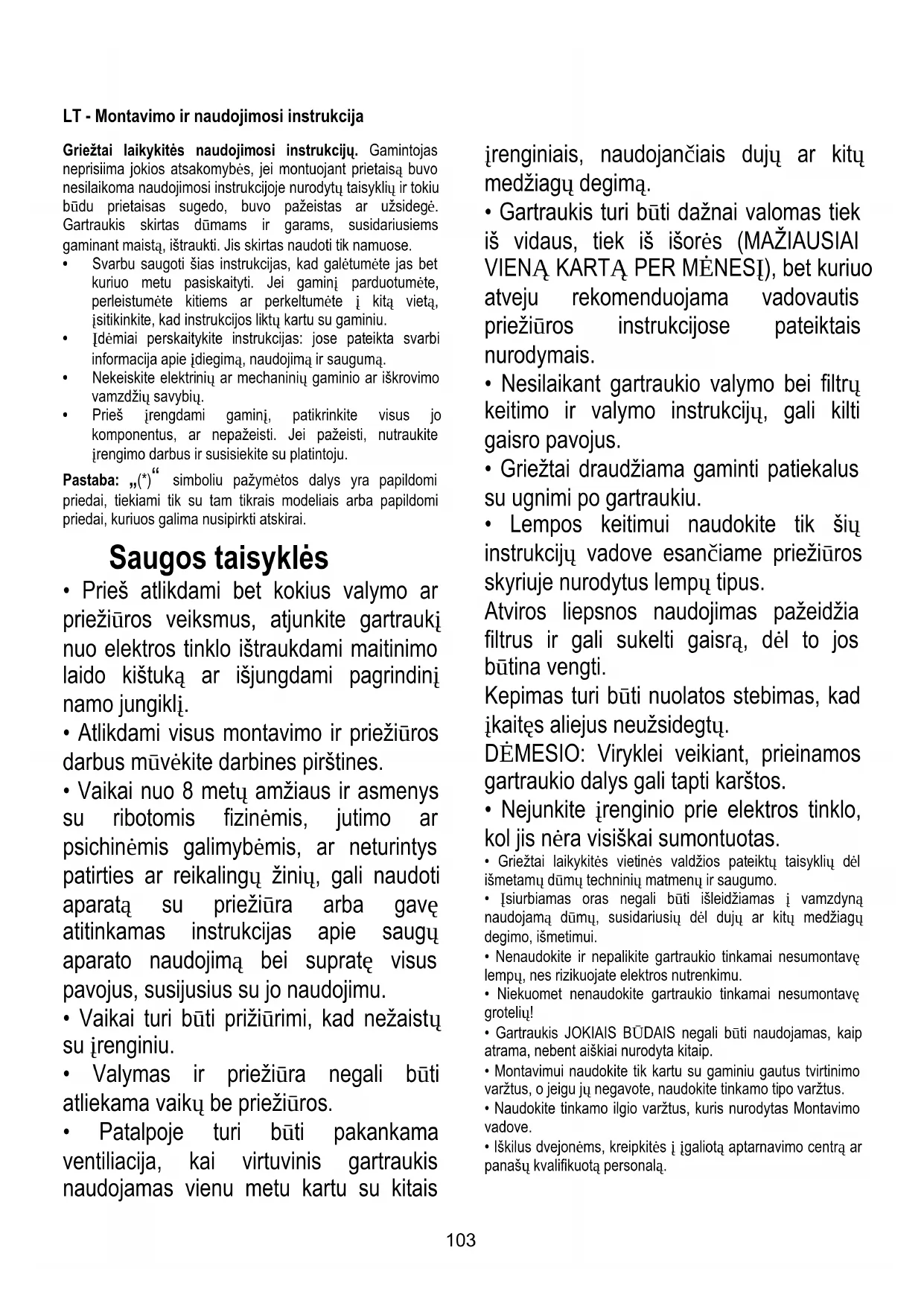

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

• Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gamini parduotumėte, perleistumėte kitiems ar perkeltumėte i kitą vietą, įsitikinkite, kad instrukcijos liktu kartu su gaminiu.
• Idėmiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą.
• Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo vamzdžių savybių.
• Prieš irengdami gamini, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite irengimo darbus ir susisiekite su platintoju.

Pastaba: „(*)" simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklès

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungikli.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbines pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gave atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.

- Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.

- Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.

- Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais

irenginiais, naudojančiais duju ar kitu medžiagu degimą.

• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESI), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.

- Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus.

- Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.

- Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, dėl to jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad ikaitęs aliejus neužsidegtu.

DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

- Nejunkite irenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas.

- Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.

- Įsiurbiamas oras negali būti išleidžiamas į vamzdyną naudojamą dūmų, susidariusų del dujų ar kitų medžiagų degimo, išmetimui.

- Nenaudokite ir nepalikite gartraukio tinkamai nesumontave lempų, nes rizikuojate elektros nutrenkimu.

- Niekuomet nenaudokite gartraukio tinkamai nesumontave grotelių!

- Gartraukis JOKIAIS BÜDAIS negali būti naudojamas, kaip atrama, nebent aiškiai nurodyta kitaip.

- Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.

- Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.

- Iškilus dvejonėms, kreipkitės i įgaliotą aptarnavimo centra ar panašų kvalifikuotą personalą.

DÈMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales nurodytas šiose instrukcijose, gali kilti pavojų su elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atlieku, (EE[ atlieku). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atlieku surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atlieku šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojima, rinkimą ir pakartotinį panaudojima, kreipkitės į specialią vietinę įstaigą, buitinių atlieku rinkimo centra ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, ijkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelioms minutėms. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotają veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtro(-us) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Versija su siurbimo iranga

Garai išstumiami i išorę per iškrovos vamzdį, pritvirtintą prie jungės.

⚠️ DÈMESIO!

Iškrovimo vamzdis nepridedamas, jj reikia pirkti atskirai. Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmeni.

⚠️ DÈMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

Prijungti gaubtą prie išvedamuju vamzdžių ir išvedamuju angų sienoje, kurių skersmuo atitiktų sandarinimo flanšą.

! Naudokite pakankamo ilgio vamzdj.

! Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio nuokrypio kampas – 90°).

! Stenkitės iš esmės nekeisti vamzdžių sekciju.

Dėmesio! Jei gaubte yra anglies filtrų, būtinai juos pašalinkite

Versija su filtru

Prieš patekdamas i kambarj, itraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote jdiegti papildomą filtravimo aktyviaja anglimi sistema.

Dèmesio! Jei gaubte nėra anglies filtrų, juos reikia užsakyti ir įmontuoti prieš naudojimą.

Irengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50cm, o jei viryklė dujinė ar kombinuota – 65cmo jei viryklė dujinė ar kombinuota.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Itampa elektros tinkle turi atitikti įtampa, nurodyta etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubta i rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DÉMESIO!

Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Prie gaubto pridedamas specialus maitinimo kabelis. Jei pastebėjote, kad kabelis yra pažeistas, nedelsiant kreipkitės i techninės pagalbos centrą dėl kabelio keitimo.

Montavimas

Prieš pradedami jrengima:

• Patikrinkite, ar jsigyto gaminio dydis tinka pasirinktai jrengimo vietai.
• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte, (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.

- Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.

Šis gaubtas sukurtas, kad būtų patalpintas spintoje ar kitokioje atramoje.

Veikimas

Gaubte yra valdymo skydelis su ištraukimo greičio parinkimu ir šviesos jungikliu, kuriuo galima valdyti kepimo ploto šviesas.

a. Šviesos jungiklis ON/OFF.

b. 1 greičio išjungiklis OFF
c. 2 greičio perjungiklis
d. 3 greičio perjungiklis

Priežiūra

Valymas

Valymui naudokite TIK šluostę, suvilgytą skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalų saugantis filtras

10-21 pav.

Turi būti valomas vieną kartą per mėnesį švelniais valikliais, rankiniu būdu ar indaplovėje atitinkamoje temperatūroje ir trumpuoju ciklu.

Plaunant metalini nuo riebalu sauganti filtrą indaplovėje, jis gali prarasti spalva, bet jo filtravimo savybės išliks nepakitusios

Norėdami išmontuoti riebalų filtra, patraukite spyruoklinę atkabinimo rankeną.

Anglies filtras (tik filtravimo režimu)

20 pav.

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Anglies filtras prisipildo naudojant jī ilgā laikā, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet koku atveju, kapsule reikia keisti mažiausiai kas keturis mėnesius. NEGALIMA plauti ar regeneruoti.

Nuimkite riebalų filtrus.

Iš abiejų pusių įstatykite anglies filtrus ir pritvirtinkite juos prie dūmtraukio.

Istatykite riebalų filtrus i savo vieta.

Lempų keitimas

Išjunkite prietaisą iš elektros tinklo.

Dèmesio! Prieš liesdami lempas, jsitikinkite, kad jos atvésusios.

Visiškai ištraukite stalčių.

Norėdami pasiekti lempoms skirtą ertmę, nuimkite ištraukimo groteles.

Išimkite sugedusią lempą ir pakeiskite ją nauja (žr. tolesnę lentelę):

Lempa	Galingumas (W)		Cokolis
	3		E14
Itampa (V)		Matmenys (mm)
230		55 (siūlų šviesos centras)
ILCOS D kodas (pagal IEC 61231)
DRGSB/C/UB-3/27/1B-230-E14-55

Idèkite groteles.

Jei apšvietimas neveiks, prieš kviesdami techninę pagalba, patikrinkite, ar lempas istatėte teisinga pozicija.
