Тип на производ	Кујнска хауба
Бренд	Elica
Модел	Elite 14 LUX 60 BL
Ширина	60 cm (проценка)
Нето тежина	Околу 15 kg (проценка)
Електрично напојување	230 V ~ 50 Hz (според табличката)
Моќност на вшмукување	3 брзини
Осветлување	LED ламба 3 W, грло E14
Верзија на употреба	Вшмукувачка (надворешно испуштање) или филтрирачка (рециклирање со јаглероден филтер)
Минимално безбедносно растојание (електрично готвење)	50 cm
Минимално безбедносно растојание (гасна или мешана готвење)	65 cm
Дијаметар на приклучниот прстен	Не е наведено (да се измери на место)
Тип на маслен филтер	Метални филтер што може да се мие во машина за садови
Чистење на маслениот филтер	Еднаш месечно, рачно или во машина за садови (краток циклус, ниска температура)
Јаглероден филтер (верзија за рециклирање)	Замена на секои 4 месеци максимум, не се мие
Тип на сијалица	LED 3 W max, E14, ILCOS D
Материјал	Нерѓосувачки челик и стакло (веројатно)
Контролен панел	Прекинувачи за осветлување и 3 брзини
Потрошувачка на енергија	Во согласност со EN 50564 и IEC 62301
Безбедносни стандарди	EN/IEC 60335-1, 60335-2-31, 62233
Вклучени додатоци	Завртки за монтирање, упатство за употреба
Гаранција	Погледнете кај продавачот

Често поставувани прашања - Elite 14 LUX 60 BL ELICA

Колку е минималното растојание помеѓу хаубата и плочата за готвење ?

Минималното растојание е 50 cm за електричен шпорет и 65 cm за гасен или мешан шпорет. Ако производителот на шпоретот наведе поголемо растојание, тоа важи.

Како да се инсталира хаубата во вшмукувачка верзија ?

За надворешно испуштање, отстранете го јаглеродниот филтер ако е присутен. Поврзете одводен канал (не е вклучен) со ист дијаметар како приклучниот прстен. Користете цевка што е можно пократка, со минимум свиоци (максимум 90°). Почитувајте ги локалните прописи.

Како да се инсталира хаубата во филтрирачка верзија (рециклирање) ?

Ако хаубата е испорачана без јаглероден филтер, нарачајте го и монтирајте го пред употреба. Вшмуканиот воздух се одмастува, а потоа се дезодорира пред да се врати во просторијата. Не е потребен одводен канал.

Како да се исчисти металниот маслен филтер ?

Маслениот филтер треба да се чисти еднаш месечно со благо средство за чистење, рачно или во машина за садови на ниска температура на брз циклус. Може да се појави мало обезбојување, но тоа не влијае на перформансите.

Кога и како да се замени јаглеродниот филтер ?

Јаглеродниот филтер треба да се замени по максимум 4 месеци (во зависност од употребата). Не се чисти. За да го замените, прво извадете ги маслените филтри, потоа закачете го новиот јаглероден филтер од секоја страна и вратете ги маслените филтри.

Како да се замени LED сијалицата на хаубата ?

Исклучете го апаратот. Проверете дали сијалицата е ладна. Извадете ја целосно фиоката, отстранете ја вшмукувачката решетка за да пристапите до сијалицата. Заменете ја со LED сијалица од 3 W max, грло E14, тип ILCOS D. Вратете ја решетката.

Што да се прави ако хаубата не се пали или светлата не работат ?

Прво проверете дали светлата се правилно вметнати. Ако проблемот продолжи, контактирајте со сервисната служба. Проверете дали електричното напојување е приклучено и дали прекинувачот не е исклучен.

Може ли да ја користам хаубата без маслен филтер ?

Не, никогаш не користете ја хаубата без монтирана решетка и филтри. Маслениот филтер го штити моторот и ги намалува ризиците од пожар. Секогаш користете ја со поставени филтри.

Како да се намали влијанието на хаубата врз околината ?

Вклучете ја хаубата на минимална брзина за време на готвењето и оставете ја да работи неколку минути потоа. Користете ги повисоките брзини само кога е потребно. Редовно заменувајте го јаглеродниот филтер за добра ефикасност. Користете канал со максимален дијаметар за да го намалите шумот и да го оптимизирате ефектот.

Каде да се најде целосното упатство за употреба ?

Целосното упатство е достапно на notice-facile.com за бесплатно преземање во PDF формат. Содржи 124 страници со сите упатства за монтажа, употреба и одржување.

КОРИСНИЧКИ ПРИРАЧНИК Elite 14 LUX 60 BL ELICA

МК Упатство за монтажа и ракување

Заменете ја оштетената лампа.

Строго придржувајте се до упатствата дадени во овој прирачник. Ние не преземаме никаква одговорност за било каков проблем, штета или пожар предизвикан на апаратот како резултат на непочитување на упатствата вклучени во овој прирачник. Аспираторот е наменет исклучиво за домашна употреба.

• Важно е да го зачувате ова упатство за да можете да го консултирате во секое време. Во случај на продажба, отуѓување или преместување, нека остане заедно со производот.
• Прочитајте ги внимателно упатствата: Овде има важни информации за инсталацијата, употребата и безбедноста.
• Не вршете електрични или механички измени на производот или на издувните канали.
• Пред да започнете со монтирање на апаратот, проверете дали компонентите се оштетени. Во спротивно, обратете се кај вашиот дистрибутер и не продолжувајте со монтирањето.

Забелешка: Додатоците означени со симболот "(*)" се факултативен додатен прибор кој е вклучен само во неколку модели, а ако не е вклучен во моделот, треба да се набави.

Важни совети

- Пред било каква операција за чистење или одржување, исклучете го аспираторот од електричната мрежа со вадење на приклучокот или со исклучување на домашниот прекинувач.

- За сите операции за монтажа и одржување користете работни ракавици.

- Овој апарат може да го користат деца од 8 години па нагоре и лица со намалени физички, сензорни или ментални способности, или без искуство или знаење, доколку се под надзор или добиле инструкции за безбедна употреба на апаратот и ги разбираат опасностите поврзани со него.

- Внимавајте децата да не си играат со апаратот.

- Чистењето и одржувањето не треба да го прават деца без надзор.

- Просторијата мора да биде добро проветрена кога кујнскиот аспиратор се користи заедно со апарати што согоруваат гас или други горива.

- Аспираторот мора редовно да се чисти, како од внатрешната, така и од надворешната страна (НАЈМАЛКУ ЕДНАШ МЕСЕЧНО). Во секој случај, потребно е да се постапува во согласност со упатствата за одржување.

- Ако не се следат упатствата за чистење на аспираторот и замена и чистење на филтрите, тоа може да доведе до ризик од пожар.

- Строго е забрането да се фламбира храната под самиот аспиратор.

- За замена на сијалицата, користете само тип на сијалица наведен во делот за одржување/замена на сијалицата во овој прирачник.

Употребата на отворени пламени е штетна за филтрите и може да предизвика ризик од пожар, па затоа мора да се избегнува во сите околности.

Секое пржење мора да се изврши внимателно, со цел да се спречи презагревање на маслото и пламнување.

ВНИМАНИЕ: Кога плочата за готвење е во функција, пристапните делови на аспираторот може да се загреат.

- Не поврзувајте го апаратот со електричното напојување сè додека монтажата не биде целосно

комплетна.

• Што се однесува до техничките и безбедносните мерки за исфрлање на пареа, важно е внимателно да се следат правилата дадени од локалните надлежни власти.
• Издувниот воздух не смее да се испушта во активен оџак за чад создаден од апарати кои согоруваат гас или други горива.
• Не користете го или оставајте го аспираторот без правилно монтирани сијалици, поради можниот ризик од електричен удар.
• Никогаш не користете го аспираторот ако решетката не е правилно монтирана!
• Аспираторот НИКОГАШ не смее да се користи како потпорна површина, освен ако тоа не е прецизно наведено.
• Користете ги само завртките за прицврстување обезбедени со производот за монтирање, или ако не се обезбедени, набавете го точниот тип на завртки.
• Користете ја точната должина за завртките што се наведени во Упатството за монтирање.
• Во случај на сомневање, консултирајте се со овластениот центар за техничка поддршка или персонал со слични квалификации.

⚠️ ВНИМАНИЕ!

• Немонтирањето на завртки и уреди за прицврстување во согласност со овие упатства може да доведе до опасности од електрична природа.
• Да не се користи со програмер, тајмер, посебен далечински управувач или било која друга направа која се активира автоматски.

Овој апарат е обележан согласно Европската директива 2012/19/EC за Искористена Електрична и Електронска Опрема (Waste Electrical and Electronic Equipment - WEEE). Со правилно отстранување на овој производ помагате да се спречат потенцијалните негативни последици за околината и здравјето на човекот, што инаку би се предизвикале од несоодветното третирање како отпадок на овој производ.

Симболот ■ прецртана канта за губре на производот или на документите кои одат со производот, покажува дека тој апарат не смее да се третира како комунален отпад. Напротив би требало да се однесе до соодветното место за собирање за рециклирање на електрична и електронска опрема. Отстранувањето мора да се изврши во согласност со локалните прописи за животната средина за отстранување на отпаден материјал. За повеќе детални информации за третманот, поправањето и рециклирањето на овој производ Ве молиме контактирајте со Вашите локални власти, Вашата комунална служба или со продавницата од каде го имате купено производот.

Апаратот е дизајниран, тестиран и произведен според:

- Безбедност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Можности: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Предлози за исправна употреба за да се намали влијанието врз животната средина

Вклучете го поклопниот аспиратор на минимална брзина на почеток на готвењето и оставете го да работи уште неколку минути по завршувањето на готвењето. Зголемете ја брзината само во случај на голема количина на чад и пареа и користете ја форсираната брзина во ретки ситуации. Заменете го филтерот (-рите) на активен јаглен кога е потребно да се задржи ефикасноста на намалување на мирис. Исчистете го филтерот за масти (-рите) кога е потребно да се задржи неговата ефикасност. Користете максимален дијаметар на изводниот систем прикажан во овој прирачник да се оптимизира ефикасноста и да се намали бучавата.

Употреба

Аспираторот може да се користи во вид со надворешно исфрлање на издувниот воздух или со филтер во вид со кружно струење на воздухот.

Вид со надворешно исфрлање на

издувниот воздух

Пареата се исфрла нанадвор преку издувна цевка поставена на приклучната прирабница.

⚠️ ПРЕДУПРЕДУВАЊЕ!

Издувната цевка не е испорачана и треба да се купи. Дијаметарот на издувната цевка треба да биде еднаков со дијаметарот на приклучниот прстен.

⚠️ ПРЕДУПРЕДУВАЊЕ!

Ако аспираторот е опремен со филтри со активен јаглен, тие треба да се отстранат.

Поврзете го аспираторот со цевките и отворите за издувување преку цевка со дијаметар еднаков на излезот на воздухот (приклучна прирабница).

! Користете цевка што е можно пократка од неопходниот минимум. ! Користете цевка со што е можно помал број на свиоци (максимален агол на свиокот: 90°). ! Избегнувајте драстични промени на пресекот на цевката.

Внимание! Ако аспираторот е опремен со филтер со активен јаглен, истиот треба да се отстрани.

Варијанта со филтрирање

Всмуканиот воздух се ослободува од мастите и се дезодорира пред повторно да се врати во просторијата. За користење на аспираторот во оваа варијанта потребно е да вградите дополнителен систем за

филтрирање на база на активен јаглен.

Внимание! Ако аспираторот не е опремен со филтер со јаглен, истиот треба да се нарача и да се монтира пред употреба.

Монтажа

Најмалото растојание помеѓу плочата од шпоретот за садовите за готвење и долниот раб на аспираторот да не биде помало од 50 см за електричните апарати за готвење и 65 см за гасните или комбинираните апарати за готвење. Ако упатството за монтажа за плинските плочи од шпоретот прецизираат поголемо растојание, морате да се придржувате до тоа.

Приклучување на електрична енергија

Главното струјно напојување мора да одговара со оптегот покажан на етикетата за карактеристиките ставена внатре во аспираторот. Ако аспираторот оди со приклучник, поврзете го во штекерот во согласност со струјните прописи и позициониран на пристапно место дури и по монтажата. Ако не е снабден со приклучник (директна врска со електричното напојување) или ако приклучникот не е лоциран на пристапно место, дури и по монтажата, применете би-поларен прекинувач во согласност со стандардите кој обезбедува комплетно ислучување на електричното напојување под услови поврзани со преоптоварување на мрежата категорија III, во согласност со упатството за монтажа.

ПРЕДУПРЕДУВАЊЕ!

Пред (повторно) поврзување на колото од аспираторот со електричното напојување и проверувањето на функционалноста, секогаш проверете дали струјниот кабел е правилно монтиран.

Аспираторот е снабден со специјален кабел за напојување; во случај на оштетување на кабелот, побарајте помош од стручна техничка служба.

Вградување

Пред да се почне со монтирањето:

• Проверете дали купениот производ е со соодветни димензии за одбраниот простор за монтирање.
• Извадете го/ги филтерот/-те на активен јаглен ако се доставени (види го и соодветниот параграф). Тој/тие се монтира/-ат само ако сака да се користи аспираторот во варијанта со филтрирање.
• Проверете дали во внатрешноста на аспираторот (поради транспортот) нема материјал од опремата (на пример кесиња со завртки и навртки, гаранции и др.), ако има извадете го и зачувајте го.

Овој тип на аспиратор треба да се стави внатре во висечки елемент или во друг вид на куќиште.

Функционирање

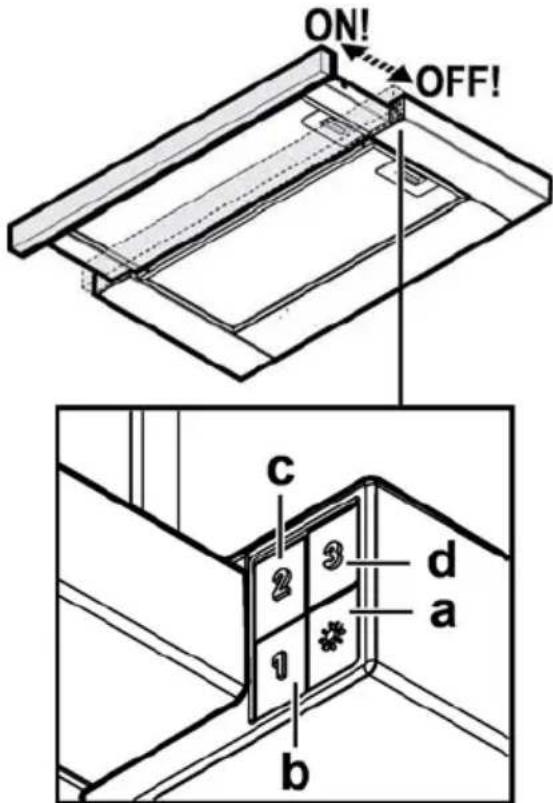

Аспираторот се испорачува со командна табла со регулатор на брзините на издувување и регулатор за осветлението над плочата од шпоретот.

а. Прекинувач за вклучување/исклучување на светлото. б. Прекинувач за исклучување/брзина 1. в. Одбирање брзина 2. г. Одбирање брзина 3.

Одржување

Чистење

За чистењето ИСКЛУЧИВО користете крпа навлажнета со течни неутрални детергенти. НЕ ЧИСТЕТЕ СО ПОМОШ НА АЛАТ ИЛИ ДРУГИ ИНСТРУМЕНТИ.

Не користете производи кои содржат абразиви. НЕ КОРИСТЕТЕ АЛКОХОЛ!

Филтер за масти

Бр. 10-21

За собирање на масните состојки од пареата од готвењето.

Металниот филтер за масти треба да се чисти еднаш месечно со неагресивни детергенти, рачно или во машина за миење на садови на ниски температури и во краток интервал.

Со перењето во машина за миење на садови металниот филтер за масти може да ја изгуби малку бојата, но неговите карактеристики за филтрирање воопшто не се менуваат.

За да го извадите филтерот за масти, повлечете го забчето за откопчување.

Филтер со активен јаглен (Само за варијанта со филтрирање)

Бр. 20

За собирање на непријатните мириси од пареата од готвењето.

Заситувањето на филтерот од јаглен настапува по повеќе или помалку продолжена употреба, во зависност од типот на готвење и редовноста на чистењето на филтерот за масти. Во секој случај, потребно е да се замени чаурата најмалку на секои 4 месеци.

НЕ може да се пере или обновува.

Извадете ги филтрите за масти.

Ставете по еден филтер на јаглен на страна и прикачете го на аспираторот.

Повторно монтирајте ги филтрите за масти.

Замена на сијалиците

Исклучете го уредот од струјното напојување.

Предупредување! Пред да ги допрете сијаличките проверете дали се изладени.

Извлечете ја фиоката.

Отстранете ја решетката за всмукување за пристап до делот за ламби.

Извадете ја решетката

Да се користи само ЛЕД лампа од максимум 3W-E14. За повеќе детали, консултирајте се со приложениот документ "ILCOS D" (бр. "1d").

Повторно монтирајте ја решетката.

Ако осветлението не работи, пред да повикате техничка помош, проверете дали сијалиците се добро ставени.

САМО во некои производи:

Како опционален додаток, се испорачува вентил за невраќање на гасови кој треба да се инсталира. Ако од условите за инсталација се заклучи дека е неопходно (на пример: недостаток на заштита од случајно навлегување на воздушни струи од надвор), вметнете го во соодветното седиште во внатрешноста на елементот за излез на воздух пред да ја инсталирате издувната цевка.
