Elite 14 LUX 60 BL - ас үй желдеткіші ELICA - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Ас үй сорғысы
Бренд	Elica
Модель	Elite 14 LUX 60 BL
Ені	60 см (шамамен)
Салмағы (нетто)	Шамамен 15 кг
Электрмен жабдықтау	230 В ~ 50 Гц (көрсеткіш тақтайшасы бойынша)
Сорғы қуаты	3 жылдамдық
Жарықтандыру	LED шам 3 Вт, E14 қосқышы
Қолдану нұсқасы	Сорғы (сыртқа шығару) немесе сүзгі (көмір сүзгімен қайта айналдыру)
Қауіпсіздіктің ең аз қашықтығы (электрлік пісіру)	50 см
Қауіпсіздіктің ең аз қашықтығы (газ немесе аралас пісіру)	65 см
Қосылу фланецінің диаметрі	Көрсетілмеген (орнында өлшеу қажет)
Май сүзгісінің түрі	Ыдыс жуғышта жууға болатын металл сүзгі
Май сүзгісін тазалау	Айына бір рет, қолмен немесе ыдыс жуғышта (қысқа цикл, төмен температура)
Көмір сүзгі (қайта айналдыру нұсқасы)	Ең көбі 4 ай сайын ауыстыру, жууға болмайды
Шам түрі	LED 3 Вт max, E14, ILCOS D
Материал	Тот баспайтын болат және шыны (мүмкін)
Басқару панелі	Жарық және 3 жылдамдық үшін ауыстырғыштар
Энергия тұтыну	EN 50564 және IEC 62301 сәйкес
Қауіпсіздік стандарттары	EN/IEC 60335-1, 60335-2-31, 62233
Керек-жарақтар	Бекіту бұрандалары, пайдалану нұсқаулығы
Кепілдік	Сатушыға жүгініңіз

Жиі қойылатын сұрақтар - Elite 14 LUX 60 BL ELICA

Сорғы мен пісіру үстелі арасындағы ең аз қашықтық қандай?

Ең аз қашықтық электр пісіргіш үшін 50 см, газ немесе аралас пісіргіш үшін 65 см құрайды. Егер пісіргіш өндірушісі үлкенірек қашықтықты көрсетсе, сол қабылданады.

Сорғыны сорғы нұсқасында қалай орнатуға болады?

Сыртқа шығару үшін, егер бар болса, көмір сүзгіні алып тастаңыз. Қосылу фланецінің диаметріне сәйкес келетін шығару құбырын (берілмейді) жалғаңыз. Мүмкіндігінше қысқа, ең аз иілімдері бар (максимум 90°) түтікті пайдаланыңыз. Жергілікті ережелерді сақтаңыз.

Сорғыны сүзгі нұсқасында (қайта айналдыру) қалай орнатуға болады?

Егер сорғы көмір сүзгісіз жеткізілсе, оған тапсырыс беріп, пайдалану алдында орнатыңыз. Сорылған ауы майсыздандырылып, иіссіздендіріліп, бөлмеге қайта жіберіледі. Шығару құбыры қажет емес.

Металл май сүзгісін қалай тазалауға болады?

Май сүзгісін айына бір рет агрессивті емес жуғыш затпен, қолмен немесе ыдыс жуғышта төмен температурада жылдам циклде тазалау керек. Аздап түссіздену пайда болуы мүмкін, бірақ бұл өнімділікке әсер етпейді.

Көмір сүзгісін қашан және қалай ауыстыру керек?

Көмір сүзгісі ең көбі 4 айдан кейін ауыстырылуы керек (қолдануға байланысты). Оны тазалауға болмайды. Ауыстыру үшін алдымен май сүзгілерін алып тастаңыз, содан кейін әр жағынан жаңа көмір сүзгісін іліп, май сүзгілерін қайта орнатыңыз.

Сорғының LED шамын қалай ауыстыруға болады?

Құрылғыны ажыратыңыз. Шамның суық екенін тексеріңіз. Тартпаны толығымен шығарып, шамға қол жеткізу үшін сорғы торын алыңыз. Оны 3 Вт max, E14 қосқышы, ILCOS D типті LED шаммен ауыстырыңыз. Торды қайта орнатыңыз.

Егер сорғы қосылмаса немесе шамдар жұмыс істемесе не істеу керек?

Алдымен шамдардың дұрыс салынғанын тексеріңіз. Егер мәселе сақталса, сатудан кейінгі қызметке хабарласыңыз. Электрмен жабдықтаудың қосылғанын және автоматты ажыратқыштың өшпегеніне көз жеткізіңіз.

Сорғыны май сүзгісіз пайдалануға бола ма?

Жоқ, сорғыны тор мен сүзгілер орнатылмаған күйде ешқашан пайдаланбаңыз. Май сүзгісі қозғалтқышты қорғайды және өрт қаупін азайтады. Әрқашан сүзгілер орнында тұрғанда пайдаланыңыз.

Сорғының экологиялық әсерін қалай азайтуға болады?

Пісіру кезінде сорғыны минималды жылдамдықта қосып, бірнеше минуттан кейін өшіріңіз. Жоғарғы жылдамдықтарды тек қажет болғанда пайдаланыңыз. Көмір сүзгісін тиімділік үшін үнемі ауыстырыңыз. Шуды азайту және өнімділікті оңтайландыру үшін максималды диаметрлі құбырды пайдаланыңыз.

Толық пайдалану нұсқаулығын қайдан табуға болады?

Толық нұсқаулық notice-facile.com сайтында тегін PDF форматында қолжетімді. Онда орнату, пайдалану және күту бойынша барлық нұсқаулар бар, 124 бет.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ Elite 14 LUX 60 BL ELICA

КК Монтаждау мен пайдалану нускауы

Дайындаушы аспапты пайдалану барысында бул нүскауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

• Кезкелген уақытта бүл нұсқаумен пайдалану үшін актаған маңызды. Бүйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.
• Нускауды мукият оқыңыз: онда бүйамды қондыру, пайдалану және қауыпсіздік жәнінде маңызды мәлімет бар.
• Буйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.
• Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

Ескертпе: "(*)" танбасы бар бөліктер тек кейбір үлгілермен берілетін (баска жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.

Нускаулар

• Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.
• Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.
  • Бүл құрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі түлғалар немесе тәжірибесі мен білімі жоқ түлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.

Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол berмеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.

- Асүй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.

• Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орынданыз.

• Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді

- устанбау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.

- Шамды ауыстыру ўшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

Ашык жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін, сондықтан оған ешкашан жол бермеу керек.

Майдың шамадан тыс қызып

немесе жанып кетпеуін камтамасыз ету үшін, тамакты абайлап құыру қажет.

САҚ БОЛЬІНЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

- Орнату толык аякталмайынша кұрылғыны электр желісіне қоспаңыз.

- Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жөргілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.

- Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.

- Торлары тиісті түрде бекітілмеген сорғышты ешкашан пайдаланбаныз.

• Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаныз.

- Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз.

• Бурандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.

- Кумэндансаңыз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған түлғага хабарласыңыз.

ECKEPTY!

• Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауінтерге әкелуі мүмкін.
• Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.

Электрлік және электрондық аспаптарды қайта пайдаға асыру жәніндегі 2012/19/ЕС Европалық директивке (WEEE) сәйкес берілген өнім таңбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама күжаттағы

таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі тұрмыстық қалдық ретінде игеруге болмайтының көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек.

Бузуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.

Бундай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкенен ала аласыз.

Кұрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

• Kaupcizidik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Эзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және өзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

Пайдалану

Сорғыш сыртқа ауа бұрғышы бар тарту желдеткіш ретінде, немесе ішкі қайта айналу сүзгіші ретінде пайдалануға арналған.

Сору нускасы

Бу сыртка біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

ECKEPTY!

Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен тендес болу керек.

ECKEPTY!

Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец).

! Кажетті минималды ¥зындыктағы түтікті қолданыңыз.

! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°).

! Тутіктің көлденен қимасында түбегейлі өзгерістерді болдырманыз.

Ескерту! Егер сорғыш көмір сүзгімен жабдыкталса, оны алып тастаңыз.

Сузу нускасы

Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады.

Сузгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдыда оны май мен іістерден тазартады.

Ескерту! Егер сорғыш көмір сүзгімен жабдықталмаса, тапсырыс беріп қолданудың алдында қондырыңыз.

Кондыру

Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 50см, ал газ немесе біріктірілген плиталар үшін 65см ден кем болмауы тиіс.

Егер нускауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

Электр қосулары

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп түрган ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ECKEPTY!

корек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс

монтаждалғанына көз жеткізіңіз.

Суыру калпағы арнайы нәр беруші сымжелімен жабдықталған. Сымжелі бұзылған жағдайда оны ауыстыру үшін тиісті қызмет көрсету орталықтарына барыңыз.

Бекіту

Орнатуды бастау алдында:

• Өнімнің өлшемі орнату орны үшін дұрыс екенін тексеріңіз.
• Белсенді көмір сүзгісін(лерін) (қамтылған болса) (баска жерді қараңыз) алыңыз. Какпақтың сүзгі нұскасын пайдаланғыңыз келсе, оны/оларды алу керек.
• Ішінде бұрандалар, кепілдік картасы, т.б. сияқты бар сөмкелер сияқты қақпақ ішіндегі қосалқы құралдарды (сонда оңай тасымалдау үшін орналастырылған) тексеріңіз. Оларды алып, қауіпсіз орында сақтаңыз.

Сузіндінің бул типі аспалы шкафка немесе баска тірекке кіріктірілуі керек.

Пайдалану

Суыру желдеткішінің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, суыру қалпағы басқару қалқанымен жабдықталған.

Техникалық қызмет көрсету

Тазалау

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланыңыз.

ҚұРЫЛғЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚұРАЛЫН ПАЙДАЛАНБАНЫЗ! Абразиялық қоспасы бар затты пайдаланбаныз. СПИРТТИ

ПАЙДАЛАНБАНЫЗ!

Май сүзгісі

10-21-cypet

Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тәртібінде жуу керек.

Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның сүзгіш қасиеті мүлде өзгеріссіз қалады.

Май сүзгісін алып тастау үшін серіппелі босату түткасын тартыңыз

Көмір сүзгіш (тек сүзгіш-сорғыш түрінде) 20-сурет

Ас пісірген кезде жарамсыз ністі устап қалады.

Көмірлі фильтрдің қанығуы ұзак пайдалану мерзімінің қыска немесе ұзак өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз.

Көмірлі фильтрді жууға болмайды және де регенерецияға жарамсыз.

Май сүзгілерін алып тастаңыз.

Көмір сүзгісін әр жағында майлаңыз және оны қақпаққа іліңіз.

Май сүзгісін қайта бекітіңіз.

Шам ауыстыру

Аспапты электр жүйесінен өшіріңіз

Ескерту! Лампаны устаудан бұрын, олар суығандығына көз жеткізіңіз.

Торды алып тастаңыз.

Шам аймағына қол жеткізу үшін, майды тазарту сүзгісінің тіреуіш торын немесе майды тазарту сүзгісін алыңыз.

Закымданған шамды ауыстырыңыз.

Тек макс. 3 Вт Е14 ЖШД шамдарын пайдаланыңыз. Косымша мәліметтерді берілген "ILCOS D" ("1d" әрібпі-санды позициясы) буклетінен көріңіз.

Торды орнына койыңыз.

Кемескі жарық істемеген жағдайда техникалық қызмет көрсету орталығына жолықпастан бұрын, шамдардың дұрыс орнатылғанын тексеріп көріңіз.

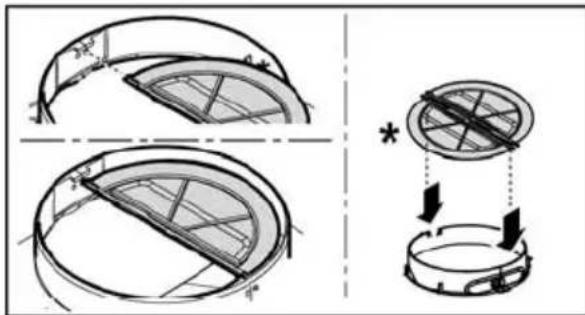

Кейбір үлгілерде FAHA:

Қалпына көлмейтін кері ауа клапаны бірге жеткізіледі, ол кейбір орнату жағдайларында бекітілуі тиіс қосымша құрал ретінде қолданылады (яғни, сырттан келетін ауаның кездейсок кері ағынынан қорғайтын жүйе болмағанда). Мұржаны орнатпас бұрын, ауа шығу қондырғысының ішіндегі арнайы корпусың ішіне жапқышты орнату керек.
