КОРИСНИЧКИ ПРИРАЧНИК 40S317BF TESLA

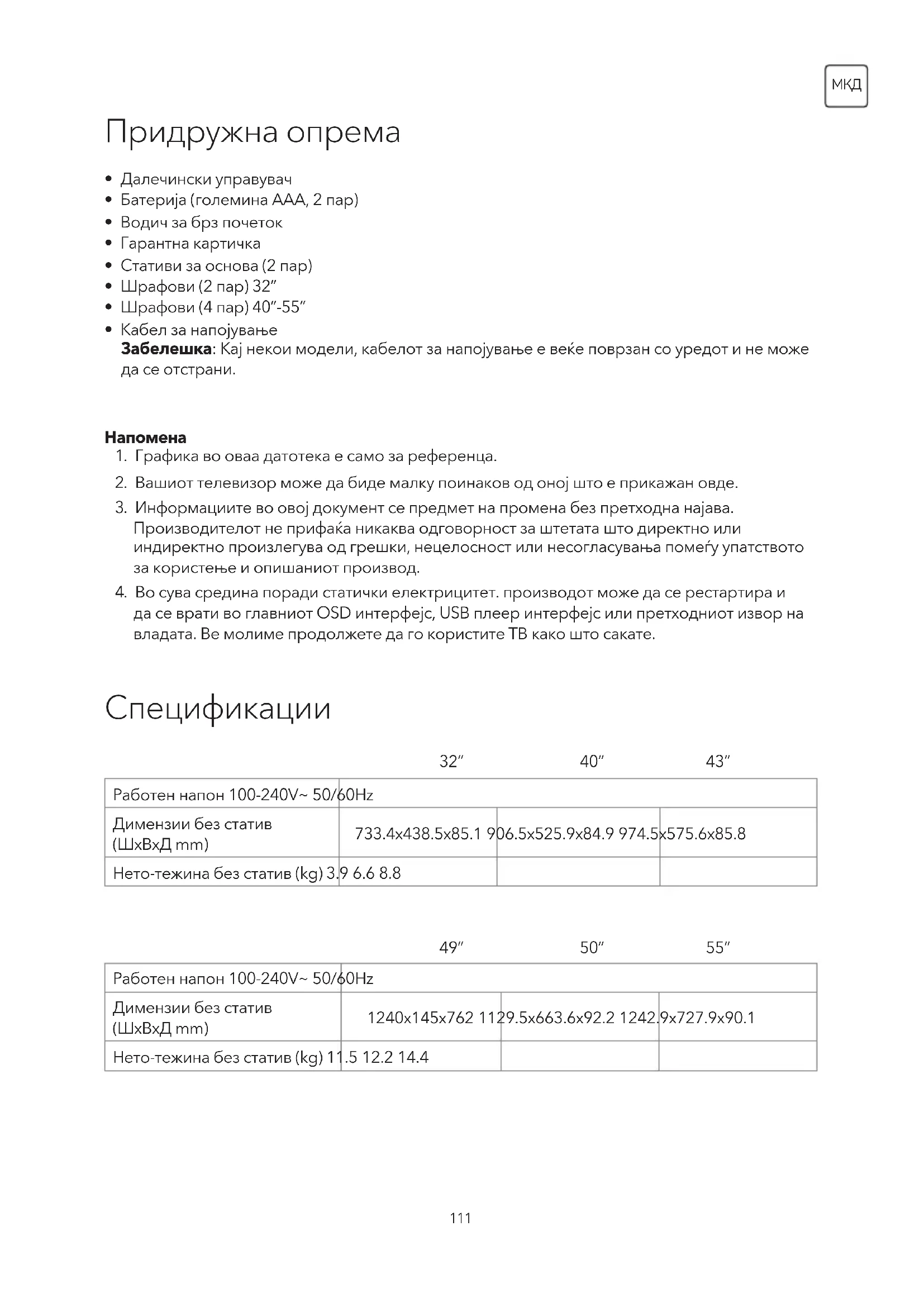

• Далечински управувач

• Батерија (големина AAA, 2 пар)

• Кабел за напојување Забелешка: Кај некои модели, кабелот за напојување е веќе поврзан со уредот и не може да се отстрани.

1. Графика во оваа датотека е само за референца.

2. Вашиот телевизор може да биде малку поинаков од оној што е прикажан овде.

3. Информациите во овој документ се предмет на промена без претходна најава.

Производителот не прифаќа никаква одговорност за штетата што директно или индиректно произлегува од грешки, нецелосност или несогласувања помеѓу упатството за користење и опишаниот производ.

4. Во сува средина поради статички електрицитет. производот може да се рестартира и

да се врати во главниот OSD интерфејс, USB плеер интерфејс или претходниот извор на владата. Ве молиме продолжете да го користите ТВ како што сакате. 32” 49” 40” 50” Работен напон 100-240V~ 50/60Hz Димензии без статив (ШxВxД mm) 733.4x438.5x85.1 906.5x525.9x84.9 974.5x575.6x85.8 Нето-тежина без статив (kg) 3.9 6.6 8.8 Работен напон 100-240V~ 50/60Hz Димензии без статив (ШxВxД mm) 1240x145x762 1129.5x663.6x92.2 1242.9x727.9x90.1 Нето-тежина без статив (kg) 11.5 12.2 14.4 43” 55”112

Позиционирање на телевизорот

• Инсталирајте го екранот на цврста хоризонтална површина, како на пример маса. За проветрување, оставете барем 10 cm слободен простор околу телевизорот. За да спречите непрописни или небезбедни ситуации, не ставајте никакви предмети врз телевизорот. Овој апарат може да се користи во тропски и/или умерени клими.

• Зацврстување на задниот капак на ѕид. (само за австралиски пазар) Никогаш не ставајте го телевизорот на нестабилно место. Телевизорот момже да падне и да предизвика сериозна повреда или смрт. Може да се спречат многу повреди, особено кај деца, ако се преземат некои едноставни мерки на претпазливост, како што се:

• Користење кутии или стативи препорачани од производителот на телевизорот.

• Да се користи само мебел на кој може безбедно да се потпира телевизорот.

• Погрижете се телевизорот да не стои обесен на рабовите од потпорен мебел.

• Не ставајте го телевизорот на висок мебел (на пример ормари и полици за книги) без да ги зацврстите и мебелот и телевизорот на соодветна поткрепа.

• Не поставувајте го телевизорот на алишта или други материјали помеѓу него и потпорниот

• Објаснете им на децата за опасностите од качување на мебелот за да го досигнат телевизорот или неговите контроли. Ако го задржувате и поместувате постоечкиот телевизор, треба да се земат предвид горенаведените препораки (само за телевизор потежок од 7 kg).

(само за зони со тропска клима): Работна температура: 5 °C-45 °C Работна влажност: 20 %-80 % Температура за чување: -15 °C-50 °C Влажност за чување: 10 %-90 %

(само за зони со умерена клима): Работна температура: 5 °C-35 °C Работна влажност: 20 %-80 % Температура за чување: -15 °C-45 °C Влажност за чување: 10 %-90 %113

• Заедно со телевизорот може да се користи изборен ѕиден држач. Проверете кај локалниот продавач дали има ѕиден држач кој го задоволува стандардот VESA којшто го користи вашиот модел на телевизор. Внимателно прикачете го ѕидниот држач за монтирање на задната страна од телевизорот. Поставете го ѕидниот држач за монтирање на цврст ѕид нормално на подот. Ако го прикачувате телевизорот на други градежни материјали, консултирајте се со квалификувани лица за инсталација на држачот. Заедно со држачот ќе бидат приложени детални упатства. Користете ѕиден држач за монтитирање со кој уредот ќе биде соодветно прицврстен на ѕидот и со доволно простор за поврзување на други надворешни уреди.

1) Сликите се само за референца.

2) За телевизорите со терминали кон ѕидот и со цел да се остави доволно простор за нивно

користење, треба да се користи гумена облога за да се прицврсти ѕидниот држач. Се работи за мал шуплив носач со внатрешен дијаметар од 8 mm, надворешен дијаметар од 18 mm и висина од 30 mm.

• Исклучете ја струјата пред да го преместувате или инсталирате телевизорот. Инаку може да дојде до струен удар.

• Извадете го стативот пред да го инсталирате телевизорот на ѕиден држач со обратна постапка од прикачувањето на стативот.

• Ако го инсталирате телевисорот на таван или навален ѕид, може да падне и да предизвика сериозна повреда. Користете одобрен ѕиден држач и контактирајте со локалниот продавач или со квалификувани лица. Инаку гаранцијата нема да важи.

• Не престегнувајте ги шрафовите затоа што така може да се оштети телевизорот и да се поништи гаранцијата.

• За да спречите повреда, апаратот мора да биде прецизно прикачен на подот/ѕидот според упатствата за монтажа.

• Употребете шрафови и ѕидни држачи што ги задоволуваат следниве спецификации. Сите оштетувања и повреди од погрешно користење или користење несоодветна галантерија не се опфатени од гаранцијата.

Големина на модел: 32’’ Горе Долу

Дијаметар (mm) "E" M4 M4

Напомена: графичките прикази се само за претставување.

Напомена: терминалите може да се разликуваат спред модел или регион, а вие изберете терминали според телевизорот што го имате. 1 Cl CI порта за картичка. 2 AVIN Поврзете аудио и/или видео сигнал од извор на сигнал, како што е ДВД. 3 HDMI1/2 Поврзете влезен сигнал за HDMI од извор на сигнал, како што е ДВД. 4 ДИГИТАЛЕН АУДИО ИЗЛЕЗ Употребете SPDIF-кабел за да го поврзете телевизорот со компатибилен аудиоприемник. 5 СЛУШАЛКИ Аудиоизлез, звучниците нема да даваат глас кога се приклучени слушалките за во уши. 6 УСБ-порти УСБ-порти

ВЛЕЗ ЗА АНТЕНА (АНТ.) & AIR/ CABLE/LNB Поврзете коаксијален кабел за да примате сигнал од антена, кабел или сателит. 8 СЕРВИС Интерфејс за поправање на грешките смао за професионален техничар Поглед од долната страна Притискање на средното копче:

1. Во режим на подготвеност, притиснете го за да го вклучите телевизорот;

2. Без екранска слика, притиснете кратко за да пристапите до изворното мени; притиснете

долго за да го поставите телевизорот во режим на подготвеност;

3. Со OSD, притиснете кратко за да го потврдите изборот; притиснете долго за да се вратите

или да излезете Притискање лево: се намалува гласноста или се оди налево. Притискање десно: се зголемува гласноста или се оди надесно. Притискање напред: канал погоре или се оди нагоре. Притискање назад: канал подолу или се оди подолу. Прекинувач со копче

Далечински управувач Напомена: некое копче може да не работи кога ќе притиснете ваков вид копче, екранот на телевизорот нема да реагира или ќе се појави порака дека оваа функција не постои.

) Притиснете за да го вклучите телевизорот или да влезе во режим на подготвеност.

) Притиснете за да го исклучите или да го вратите звукот.

3. Копчиња со бројки Директно изберете канал.

5. RETURN (НАЗАД) Притиснете за да се вратите на

претходно гледаниот канал.

6. MENU Се отвораат опциите од менито.

7. SOURCE Изберете режим на влезен извор.

9. OK Го потврдува изборот.

10. TV/RADIO Притиснете за да префрлате меѓу

11. EXIT Излез од тековното мени.

12. QUICK Пристап до брзо мени.

13. INFO Прикажува информации за тековниот

15. Program Up/Down (PR+/PR·) Се менуваат

програмите нагоре и надолу.

16. EPG Притиснете за да се прикажат тековните

информации на електронскиот водич (EPG) во DTV-режим.

17. REC (Record) Притиснете за да ја снимате

тековната програма (работи само во DTV-режим).

18. NICAM (1/11) Притиснете за да го изберете

саканиот излез на звук во зависност од каналот што се емитува.

19. AD Притиснете за да вклучите опис на аудио,

а раскажувачот ќе опише што се случува на екранот за слепи лица или гледачи со нарушен вид. Притиснете повторно за да го исклучите (достапно само во DTV-режим).

20. FAV Притиснете за да ги видите означените

омилени канали. Притиснете ги копчињата Up/ Down (горе/долу) за да ги менувате вашите омилени канали и притиснете OK (Во ред) за да потврдите.116

21. FREEZE Замрзнете ја сликата на екранот (не е

достапно во УСБ-режим).

22. Обоени копчиња Притиснете за да ја извршите

функцијата во TV или DTV-режим.

Притиснете за да ја паузирате репродукцијата, притиснете повторно за да продолжите со репродукција. Stop ( ) Притиснете за да ја запрете репродукцијата. Копче Fast Backward ( ) Притиснете за брзо враќање наназад. Fast Forward ( ) Притиснете за брзо одење нанапред.

Притиснете за да влезете или да излезете од менито за телетекст. ГОЛЕМИНА: Зголемете го приказот на телетекстот: притиснете го ова копче еднаш за да ја зголемите горната половина од екранот. Притиснете го ова копче уште еднаш за да ја зголемите долната половина од екранот. Притиснете го ова копче уште еднаш за да продолжите со нормална големина на екранот. HOLD: притиснете за да ја задржите страницата за телетекст на екранот без ажурирање и промени. Притиснете повторно за да ја ослободите таа

SUB-PAGE: притиснете го ова копче за да влезете или излезете од режимот на потстраница (ако е достапна потстраница). Притиснете ги копчињата црвено / зелено за да ја изберете саканата потстраница. INDEX Прикажи страница на индекс. REVEAL прикажува скриени информации, како што се решенија за гатанки или загатки или отстранува информации од екранот. MIX Прикажете го телетекстот над телевизиската програма или вратете се во нормален режим на

CANCEL Вратете се привремено на телевизиската програма додека пребарувате страница во телетекст. Кога ќе завршите со пребарување, бројот на страницата ќе се прикаже на горниот лев агол од екранот. Притиснете повторно за да се вратите на страницата од телетекстот.117

Како да го користите електронскиот прирачник Упатствата за работење се вградени во телевизорот и може да се прикажат на екранот. За да дознаете повеќе за карактеристиките на телевизорот, пристапете до електронскиот прирачник на следниот начин.

1. Притиснете на копчето MENU за да пристапите до листата од менито. На дното има

2. Притиснете го синото копче за да пристапите до интерфејсот на електронскиот

3. Копчињата на далечинскиот управувач во електронскиот прирачник се опишани со

зборови наместо со икони, па затоа прочитајте ги информациите подолу како помош за користење на телевизорот. 0-9 Копчиња со бројки Избери страница Оди на страница Притисни за претходна страница. Притисни за претходна страница.

Влезете или излезете од интерфејсот на електронскиот прирачник.118

1. Проверете го изворот на сигналот.

2. Приклучете друг електричен уред во штекерот за да проверите

дали работи или се вклучува.

3. Струјниот приклучок има лош контакт со штекерот.

4. Проверете го сигналот.

1. Ако нема боја или има лош квалитет на сликата, може да:

1) Нагодете ја опцијата за боја во менито за поставки.

2) Чувајте го телевизорот на задоволително растојание од други

електронски апарати.

3) Сменете на друг канал, можеби има проблем со емитувањето

2. Лош телевизиски сигнал (се прикажува мозаик или снег)

1) Проверете го кабелот за сигнал и нагодете ја антената.

2) Извршете прецизно бирање на каналот.

1. Ако нема звук, пуштете го звукот или зголемете ја гласноста.

2. Отворете го менито за звук и нагодете ја опцијата „Balance“

3. Проверете дали се приклучени слушалки. Ако е така, истргајте го

кабелот за да ги исклучите. Решавање проблеми Напомена: листата за решавање проблеми подолу е само за упатување, некои модели може да ги немаат сите функции, а конкретниот проблем може да се разликува од тоа. Ако проблемот се појавува и покрај применетите решенија, обратете се во локалниот центар за поддршка. Општ проблем Проблеми Решенија и објаснувања Далечинскиот управувач не работи.

1. Проверете го сензорот на далечинскиот управувач.

2. Сменете ги батериите.

3. Батериите не се поставени правилно.

4. Не е поврзана струјата.

Слаб сигнал Ова обично се јавува поради пречки од мобилни телефони, воки-токи, системи за палење кај автомобилите, неонски светла, електрична дупчалка или друга електрична опрема или, пак, извори на радиопречки. Мултимедиумски репродуктор Проблеми Решенија и објаснувања Audio is normal but video is abnormal.

1. Можеби е оштетена медиумската датотека. Проверете дали

датотеката може да се пушти на компјутер.

2. Проверете дали е поддржан аудио или видео кодек.

Видеото е нормално, но аудиото не е

1. Можеби е оштетена медиумската датотека. Проверете дали

датотеката може да се пушти на компјутер.

Безбедносни информации Напомена: Прочитајте ги сите упатства пред да работите со комплетот. Чувајте ги упатствата за подоцнежна употреба.

• Прочитајте ги овие упатства – треба да ги прочитате сите упатства за употреба и безбедност пред да го користите производот.

• Чувајте ги упатствата – упатствата за употреба и безбедност треба да се зачуваат за идна консултација.

• Водете сметка за сите предупредувања – треба да се почитуваат сите предупредувања за апаратот и тие од упатството за употреба.

• Следете ги сите упатства – треба да се почитуваат сите упатства за работење и употреба.

• Не користете го апаратот блиску до вода – Уредот не треба да се користи блиску до вода или влага – на пример во влажна визба, до базен за пливање и слично.

• Чистете само со сува крпа.

• Не блокирајте ги отворите за проветрување. Инсталирајте според упатствата на производителот.

• Не инсталирајте во близина на извори на топлина, како што се радијатори, топлински регистри, печки или други слични апарати (вклучувајќи засилувачи) што произведуваат

• Не компромитирајте ја безбедносната цел на поларизираниот приклучок или на приклучокот за заземјување. Поларизираниот приклучок има две ленти од кои едната е поширока од другата. Приклучокот за заземјување има две ленти и трет крак за заземјување. Широката лента или кракот за заземјување е за ваша безбедност. Доколку доставениот приклучок не се вклопува во отворот за излез, консултирајте се со електричар за замена на застарениот отвор за излез.

• Заштитете го струјниот кабел за да не се гази врз него или да се потфаќа во приклучоците и на местото каде излегува од апаратот. Користете само прилози/галантерија наведени од производителот.

• Користете само со количка, статив, трипод, држач или маса наведени од производителот или се продава заедно со апаратот. Кога се користи количка или решетка, внимавајте кога ја поместувате количката или таа заедно со апаратот за да се избегнат повреди од врвот на горниот дел.

• Исклучете го апаратот кога грми или кога не се користи долго време.

• Сервисирањето на сите делови нека го врши квалификуван персонал. Сервисирањето е потребно кога е оштетен апаратот на некаков начин, како на пример, оштетен струен кабел или струен приклучок, течност навлегла во апаратот или некој предмет паднал на апаратот, бил изложен на дожд или влага, не работи нормално или паднал.

• ВНИМАНИЕ: Овие упатства за сервисирање важат само за квалификуван сервисен персонал. За да се намали ризикот од струен удар, не вршете сервисирање што не е наведено во упатството за употреба, освен ако не сте квалификувани за таква работа.

• Не инсталирајте ја опремава во стеснет простор или ѕиден плакар, како што се полици за книги или слично место, туку треба да има добро проветрување на отворено место. Проветрувањето не смее да се спречи со покривање на вентилациските отвори со предмети, како што се весник, прекривки, завеси и слично

ВНИМАНИЕ – за да спречите опасност од струен удар, заменете ја решетката.

• Прочитајте ги информациите на задниот дел во врска со информации за електриката и безбедноста пред да го инсталирате или да работите со апаратот.

• За да го намалите ризикот од пожар или струен удар, не изложувајте го апаратот на дожд или влага.120

• Апаратот не треба да се изложува на место каде што има капење или прскање и на него не треба да се оставаат предмети полни со вода, како што се на пример вазни.

• Терминалите означени со симболот " " може да имаат доволна големина за да претставуваат ризик од струен удар. Надворешните жици поврзани на терминалите треба да ги инсталира обучено лице или да се искористат подготвени водови или кабли.

• За да спречите повреда, апаратот мора да биде прецизно прикачен на подот/ѕидот според упатствата за монтажа.

• Опасност од експлозија ако батеријата не се намести правилно. Заменете ја само со иста или со еквивалентен тип.

• Батеријата (батерија, батерии или батериски комплет) не треба да се изложува на прекумерна топлина, како што се сончева светлина, оган или слично.

• Прекумерниот звучен притисок од слушалките може да предизвика губење на слухот. Слушањето премногу гласна музика подолг период може да го оштети слухот. Со цел да се намали ризикот од оштетување на слухот, треба да се намали јачината на звукот на безбедно и удобно ниво и да се скрати периодот на слушање многу гласна музика. (Само за Германија).

• Струјниот приклучок/врзивниот елемент на уредот/директниот приклучен адаптер се користи како уред за исклучување со што уредот за исклучување ќе може лесно да се

• Кога не се користи апаратот или се преместува, внимавајте на струјните кабли, т.е. врзете ги каблите со врвка за кабли или нешто слично. Треба да нема остри рабови кои може да предизвикаат стружење на комплетот струјни кабли. Кога ќе ги употребите повторно, уверете се дека каблите не се оштетени. Ако има некакво оштетување, побарајте сервисер за да ги замени каблите наведени од производителот или да стави кабли со исти карактеристики како оригиналните.

• Треба да се обрне внимание на еколошките аспекти при фрлањето на батеријата. На апаратот не смее да има извори на оган, како што се запалени свеќи. За да се спречи ширење оган, држете ги свеќите или другите извори на оган настрана од овој производ цело време.

• Ако апаратот има симбол на етикетата за напон и струјниот кабел има две иглички, тоа значи дека опремата е од Класа II или дека е двојно излолиран електричен уред. Дизајниран е на начин да нема потреба од безбедносно поврзување со приклучок за заземјување.

• Се препорачува да се вклучат и следниве информации доколу е можно и каде што е

Се однесува на наизменична струја (AC). Се однесува на еднонасочна струја (DC). Се однесува на опрема од Класа ll. Се однесува на подготвеност. Се однесува на ВКЛУЧЕНА струја. Се однесува на опасен напон.

• Предупредување за апарат што содржи БАТЕРИИ ВО ФОРМА НА КОПЧЕ (упатствата подолу важат само за апарат што содржи батерија во форма на копче што може да ја замени корисникот).121

ПРЕДУПРЕДУВАЊЕ Не голтајте ги батериите, постои опасност од хемиска реакција (ги има во далечинскиот управувач) Овој производ содржи плоската батерија во форма на копче. Доколку се проголта плоскатата батерија во форма на копче, може да предизвика тешки внатрешни изгореници за само 2 часа и да причини смрт. Чувајте ги новите и користените батерии настрана од деца. Доколку преградата за батерии не се затвора безбедно, не користете го повеќе производот и држете го настрана од деца. Ако мислите дека батеријата била проголтана или ставена во некој дел од телото, веднаш побарајте медицинска помош. Директива WEEE Правилно фрлање на овој производ. Оваа ознака означува дека овој производ не треба да се фрла заедно со другото ѓубре од домаќинството низ цела ЕУ. За да спречите евентуална штета на околината или нарушување на човековото здравје о неконтролирано исфрлање отпад, рециклирајте го внимателно за да промовирате одржливо повторно користење на материјалните ресурси. За да го вратите користенот уред, користете ги повратните и собирните системи или контактирајте со лицата од продажното место од каде што сте го купиле производот. Тие можат да се погрижат за еколошко рециклирање. CAUTION

Ова знакче со молња во рамностран триаголник служи да го опомене корисникот за присуство на неизолиран „опасен напон“ во оклопот на апаратот кој може да има доволно сила за да претставува опасност од струен удар. За да се намали ризикот од струен удар. Не отсранувајте го капакот (или задниот дел). Внатре нема делови за сервисирање. Обратете се кај квалификуван сервисен персонал. Извичникот во рамностран триаголник служи да го опомене корисникот за присуство на важни упатства за работење и одржување во приложената литература.

Произведено по лиценци Dolby Laboratories. Dolby, Dolby Audio и симбол duplo D се заштитни знаци Dolby Laboratories. Термините HDMI и HDMI High-Definition Multimedia Interface, како и логото HDMI се трговски марки или регистрирани трговски марки на HDMI Licensing LLC во САД и во други земји.123 MNE DODACI
