LIETOŠANAS INSTRUKCIJA K5 Premium Smart Control Flex Kärcher

Vispārīgas norādes.... 100

Drošības ierīces 100

Simboli uz ierīces 101

Apkārtējās vides aizsardzība.... 101

Noteikumiem atbilstoša lietošana.... 101

Piederumi un rezerves dalas.... 101

Piegādes komplekts 101

lerīces apraksts 101

Montāža.... 102

Ekspluatācijas uzsākšana 102

Ekspluatācijas uzsākšana 102

Ekspluatācija 103

Transportēšana 104

Uzglabāšana 104

Kopšana un apkope .... 105

Palīdzība traucējumu gadījumā.... 105

Garantija.... 106

Tehniskie dati.... 106

ES atbilstības deklarācija 107

KÄRCHER Home & Garden lietotne

Ierīci iespējams vadīt, strādājot tieši ar augstspiediena pistoli vai izmantojot mobilo ierīci, kas aprīkota ar Bluetooth® bezvadu tehnoloģiju. Tam nepieciešama lietotne KÄRCHER Home & Garden.

Lietotnē ietverti arī:

- Informācija par uzstādīšanu un ekspluatācijas uz-sākšanu

- Informācija par izmantošanas jomām

- Padomi un ieteikumi

- Bieži uzdotie jautājumi ar detalizētu palīdzību traucējumu gadījumā

• Savienojums ar KÄRCHER servisa centru

Lietotni iespējams lejupielādēt šeit:

GET IT ON
Google Play

- Bluetooth® vārdiskā preču zīme un logotipi ir Bluetooth SIG, Inc. registrētas preču zīmes. Alfred Kärcher SE & Co. KG izmanto šīs zīmes saskaņā ar licenci.

- Google Play™ un Android™ ir Google Inc. preču zīmes vai registrētas preču zīmes

- Apple ^® un App Store ^® ir Apple Inc. preču zīmes vai registrētas preču zīmes

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo originālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojie-

ties saskaṇā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nā-kamajam īpašniekam.

Drošības ierīces

⚠ BRĪDINĀJUMS

Savainojumu gūšanas risks!

Nopietni savainojumi iztrūkstošu, pārveidotu vai neefektīvu drošības ieriču dēl.

Neapejiet vai nenoņemiet drošības ierīces un neatslē-dziet to funkcijas. Drošības ierīces ir paredzētas jūsu aizsardzībai.

lerīces slēdzis

Ierīces slēdzis novērš neparedzētu ierīces iedarbināšanu.

Augustspiediena pistoles fiksators

Fiksators nobloke augstspiediena pistoles sviru un no-
verš neapzinātu ierīces ieslēgšanos.

Auto-Stop funkcija

Atlaižot augstspiediena pistoles sviru, spiediena slēdzis izslēdz sūkni un augstspiediena strūkla tiek pārtraukta. Ja svira tiek nospiesta, sūknis atkal ieslēdzas.

Motora aizsardzības slēdzis

Pārāk augsta strāvas patēriņa gadījumā motora aizsardzības slēdzis izslēdz ierīci.

Simboli uz ierīces

Nevērsiet augstspiediena strūklu pret personām, dzīvniekiem, aktīvu elektrisko aprīko-jumu vai pašu ierīci.

Aizsargāt ierīci pret salu.

lerīci nedrīkst pieslēgt tieši pie dzeramā ūdens tīkla.

Apkārtējās vides aizsardzība

lepakojuma materiālus ir iespējams pārstrādāt at-kārtoti. Lūdzu, atbrīvojieties no iepakojuma videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur vērtīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus vai ellu, kuri nepareizas apstrādes vai utilizācijas gadījumā

var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ar šo simbolu markētās ierīces nedrīkst izmest kopā ar sadzīves atkritumiem.

Tīrīšanas darbus, kuros notekūdens satur ellu, pie-mēram, motora mazgāšanu, zemgrīdas mazgāša-drīkst veikt tikai mazgāšanas vietās, kas aprīkotas llas atdalītāju.

Darbus ar tīrīšanas līdzekļiem drīkst veikt tikai uz darba virsmām, kas ir nodrošinātas pret šķidruma eci, ar pieslēgumu netīrā ūdens kanalizācijai. Neļau-tīrīšanas līdzeklim nokļūt ūdenstilpnēs vai zemē.

Dažas valstis nav atlauta udens nemšana no atklātām udenstilpnēm.

Informācija par sastāvdaļām (REACH)

Pašreizējo informāciju par sastāvvielām atradīsiet: www.kaercher.de/REACH

Noteikumiem atbilstoša lietošana

Augustspiediena tīrītāju izmantojiet tikai privātā mājsaimniecībā.

Augustspiediena tīrītājs ir paredzēts mašīnu, transportlī-dzekļu, būvju, darbarīku, fasāžu, terašu, dārza ierīču utt. tīrīšanai ar augustspiediena ūdens strūklu.

Piederumi un rezerves daļas

Izmantot tikai oriğinâlos piederumus un oriğinâlãs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes komplekts

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Iz-sainojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piede-rumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

lerīces apraksts

Šajā lietošanas instrukcijā ir aprakstīts maksimālais aprīkojums. Atkarībā no modeļa iespējamas piegādes komplekta atšķirības (skatiet iepakojumu).

Attēlus skatiet grafika lappusē

Attêls A

Attēls B

① Balsta kāja ar nešanas rokturi
② Ūdens pieslēgums ar iebūvētu sietu
③ Transportēšanas ritenis
④ Aizsegs

⑤ Šlūtenes vadotne

⑥ lerīces slēdzis "0/OFF" (izsl.) / "I/ON" (iesl.)

⑦ Strūklas caurules uzglabāšana

⑧ Augstspiediena šljutene

⑨ *Plug 'n' Clean tīrīšanas līdzekļa pudele

⑩ Augstspiediena pistoles uzglabāšana/ novietošanas pozīcija

⑪ 3-in1 Multi Jet strūklas caurule ar 3 strūklu veidiem (skat. arī nodalu Smart Control System)

⑫Smart Control augstspiediena pistole

⑬ LCD displejs (skat. arī nodalu LCD displejs)

⑭ Bateriju nodalījuma blokēšana

⑮Bateriju nodalijums

⑯ “+/-” pogas spiediena regulēšanai

⑰Augstspiediena pistoles fiksators

⑱ Poga augstspiediena šlūtenes atvienošanai no pistoles

⑲Augstspiediena pistoles svira

20 Transportēšanas rokturis, izvelkams

21 Nešanas rokturis

22 Šlūtenes turētājs

②3 Augstspiediena šlūtenes uztīšanas trumulis

24 Šlūtenes uztīšanas trumuļa rokas kloķis

25 Datu plāksnīte

26 Piederumu nodalijums

27 Ākis tīkla piestiprināšanai

28 Tīkls piederumu nodalījumam

29 Tīkla pieslēguma vads ar tīkla spraudni

30 Komplektā iekļautās skrūves un tapas

31 Ūdens pieslēguma savienojums

③2 * Dārza šlūtene (ar tekstila armējumu, diametrs vismaz 1/2 collas (13 mm), garums vismaz 7,5 m, ar komerciāli pieejamu ātro savienojumu)

③3 * KÄRCHER sūkšanas šljutene ūdens pievadei no atvērtām tvertnēm (pasūtījuma nr. 2.643-100.0)

* papildus nepieciešams

LCD displejs

Attêls C

①Izmantošanas joma (1-SOFT / 2-MEDIUM / 3-HARD ar 2 spiediena līmeņiem katrā)
② BOOST funkcijas rādījums
③ Strūklas veida ieteikums (plakana strūkla / tīrīšanas līdzeklis / netīrumu frēzētājs)
④ Rādījums Bluetooth® savienojums
⑤ Statusa signāla stiprums (4 pakāpes)
⑥ Baterijas status (izlādēta, gandrīz izlādēta, vidēji izlādēta, pilna)
⑦ Tīrīšanas līdzekļa pakāpe (1/2/3)

Komplektā iekļautās skrūves un tapas

Attêls D

① Tapa balsta kājai (2 gab.)
② Skrūve 4x22 (2 gab.)
③ Skrūve 4x16 (10 gab.)

Montāža

Attēlus skatiet grafika lappusē.

Nenostiprinātās detaļas piestipriniet pie ierīces pirms lietošanas sākuma.

Sagatavojiet komplektā pievienotās skrūves un atbilstošu skrūvgriezi.

Riteņu montāža

1. lespraust ritenus.

Norādījum

Pievērst uzmanību cauruma izvietojumam.

Attêls E

1. Katru riteni nofiksēt ar 1 skrūvi.

Statīva montāža

1. lespraust statīvu.

Attēls F

1. 2 dībelus ievietot caurumos līdz atdurei.

2. Statīvu nofiksēt ar 2 skrūvēm.

1. lekabiniet strūklas caurułu uzglabāšanas novietni.

2. Nostipriniet krātuvi ar 2 skrūvēm.

Attēls G

1. Piestipriniet vāku ar 4 skrūvēm.

Attēls H

Transportēšanas roktura montāža

1. Uzspraust transportēšanas rokturi.

Attêls I

Piederumu tīkla montāža

1. Piederumu tīklu iekārt ākos.

Attēls J

Augustspiediena šlūtenes izbīdīšana caur šlūtenes vadīklu

1. Augstspiediena šlūteni no apakšas ievietojiet šlūtenes vadīklā.

Attēls K

Üdens pieslēguma savienojuma montāža

1. Üdens pieslēguma savienojumu piestipriniet ar skrūvēm pie ierīces üdens pieslēguma.

Attēls L

Ekspluatācijas uzsākšana

Norādījum

Ja nevēlaties ierīci vadīt, izmantojot Bluetooth® savienojumu, jums jāveic tikai sadajā “Augstspiediena pistoles savienojuma izveide” norādītās darbības.

Lietotnes lejupielāde un ierīces registrācija

1. Lejupielādējiet lietotni KÄRCHER Home & Garden (skat. nodalu KÄRCHER Home & Garden lietotne).
2. Atveriet lietotni KÄRCHER Home & Garden.
3. Registrējieties lietotnē KÄRCHER Home & Garden. Ja nepieciešams, izveidojiet kontu.
4. Skenējiet pievienoto QR kodu.
   Augstspiediena tīrītājs tiek registrēts.

Norādījum

Ja jums pie rokas nav pievienotā QR koda, ierīci varat registrēt arī ar detaļu numuru un sērijas numuru. Abi numuri ir norādīti uz tipa datu plāksnītes.

1. Izpildiet KÄRCHER Home & Garden lietotnes norā-dījumus.

Norādījum

Pirms augstspiediena pistoles savienojuma izveides pārliecinieties, ka Bluetooth® ir aktivizēts jūsu mobilajā ierīcē.

Augustspiediena pistoles savienojuma izveide

Norādījum

Detalizētu aprakstu par savienojuma izveidi atradīsiet https://www.kaercher.com/FCR.

1. Augstspiediena pistoles tikla spraudni iespraudiet kontaktligzdä. Ierīce uz 60 sekundēm pārslēdzas savienojuma režīmā. Šajā laikā ir iespējams veikt augstspiediena pistoles savienojuma izveidi.

2. Vismaz 3 sekundes vienlaicīgi nospiediet augstspiediena pistoles pogu "+" un "-".

Ja savienojuma izveide ir veiksmīga, spiediena pakāpes, kā arī bezvadu un Bluetooth® simbols tiek parādīti displejā.

Attēls M

Šis Bluetooth® savienojums starp mobilo ierīci un augstspiediena tīrītāju tiek izveidots automātiski.

Norādījum

Ja nepieciešams, Bluetooth ^® savienojumu var izveidot ari vēlāk, 10 sekundes nospiežot pogu “-”.

1. Ja savienojuma izveides mēginājums nav izdevies: a Atvienojiet augstspiediena pistoles tīkla spraudni no kontaktligzdas.

b Pagaidiet 20 sekundes.

c V ēlreiz veiciet augstspiediena pistoles savienojuma izveidi.

Ekspluatācijas uzsākšana

1. Novietojiet ierīci uz līdzenas virsmas.
2. Pilnībā notiniet augstspiediena šlūteni.
3. Augstspiediena šlūteni pilnībā izvelciet uz priekšu caur šlūtenes vadotni un atbrīvojiet iespējamās cil-pas un vērpes.
4. levietojiet augstspiediena šlūteni pistolē, līdz tā dzirdami nofiksējas.

Norādījum

Pārliecīnieties, ka nipelis ir pareizi izlīdzināts.

Attëls N

1. Pārbaudīt, vai savienojums ir drošs, pavelkot aiz augstspiediena šlūtenes.

2. lespraudiet tikla spraudni kontaktligzdā.

Üdens apgāde

Pieslēguma vērtības skatīt uz tipa plāksnītes vai nodaļā Tehniskie dati.

levērojiet ūdens apgādes uznēmuma priekšrakstus.

IEVĚRĪBAI

Piesārṇota ūdens izraisīti bojājumi

Üdens piesärnojumi var radit sūkna un piederumu bojā-jumus.

KÄRCHER iesaka aizsardzībai izmantot KÄRCHER ūdens filtrus (speciālie piederumi, pasūtijuma numurs 4.730-059).

Pieslēgums ūdensvadam

IEVĚRĪBAI

Šlūtenes savienojums ar Aquastop ierīces ūdens pieslēguma vietā

Sūkna bojājums

Nekad nelietojiet šlūtenes savienojumu ar Aquastop ierīces ūdens pieslēguma vietā.

Aquastop savienojumu varat izmantot pie ūdens krāna.

1. Dārza šlūteni uzspraudiet uz ūdens pieslēgumam paredzētā savienotāja.
2. Pievienojiet dārza šlūteni pie ūdensvada.
3. Pilnībā atveriet ūdens krānu.

Attēls O

Üdens iesükšana no atklātām tvertnēm

Šis augstspiediena tīrītājs ir aprīkots ar KÄRCHER sūkšanas šļūteni virszemes ūdens iesūkšanai, piem. no lietusūdens mucām vai dīkiem (maksimālo iesūkšanas augstumu skatīt Tehniskie dati).

1. Noskrūvējiet ūdens pieslēguma savienotāju.
2. Piepildiet sūkšanas šlūteni ar ūdeni.
3. Sūkšanas šlūteni pieskrūvējiet pie ierīces ūdens pieslēguma un ievietojiet ūdens padeves avotā (piem., lietusūdens mucā).

lerīces atgaisošana

1. leslēdziet ierīci "I/ON" (lesl.).
2. Atblokējiet augstspiediena pistoles sviru.
3. Nospiediet augstspiediena pistoles sviru. lerīce ieslēdzas.
4. Laujiet ierīcei darboties līdz 2 minūtēm, līdz ūdens izplūst no augstspiediena pistoles bez burbulīšiem.
5. Atlaidiet augstspiediena pistoles sviru.
6. Nofiksējiet augstspiediena pistoles sviru.

Ekspluatācija

IEVĚRĪBAI

Bojājumu risks!

Sūkņa bojājumi, darbojoties tukšgaitā!

Izslēdziet ierīci, ja 2 minūšu laikā tajā neveidojas spiediens.

Rīkojieties saskaņā ar norādījumiem, kas sniegti nodaļā Palīdzība traucējumu gadījumā.

Smart Control System

Ar augstspiediena pistoles "+/-" pogām iespējams iesta-tīt vēlamās spiediena un tīrīšanas līdzekļa dozēšanas pakāpes. Strūklas veidu var nomainīt, pagriežot 3-in-1 Multi Jet strūklas cauruli.

Norādījum

Materiālu jutīgums var ievērojami atškirties atkarībā no vecuma un stāvokla. Tāpēc ieteikumi nav saistoši.

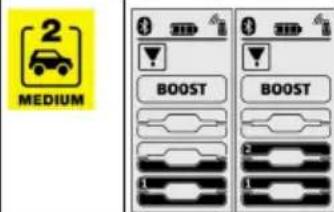

Plakanās strūklas sprausla
Spiedie-na pakā-pe	Rādījums	leteicama, piem.,
		Akmens terasēm, asfal-tam, metāla virsmām,dārza piederumiem (ķer-rai, lāpstai utt.)
		Automašīnām / motocik-liem, ķieģeļu virsmām,apmestām sienām,plastmasas mēbelēm
		Koka virsmām, velosipē-diem, smilšakmens virs-mām, rotangasmēbelēm

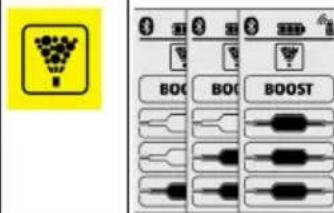

Netīrumu frēzētājs
Spiedie-na pakā-pe	Rādījums	leteicama, piem.,
		īpaši noturīgiem netīru-miem uz akmens tera-sēm, asfalta, metāla virsmām, dārza piederu-miem (ķerras, lāpstas utt.)

Tīrīšanas līdzekļa sprausla
Spiedie-na pakā-pe	Rādījums	leteicama, piem.,
		Izmantošanai ar tīrīša-nas līdzekļiem. Tīrīša-nas līdzekļakoncentrācijas dozēša-na atbilstoši vajadzībai

Ekspluatācija ar augstspiedienu

IEVÉRÍBAI

Lakotu vai trauslu virsmu bojājumi

Virsmas var tikt bojātas ar pārāk mazu strūklas atstatumu vai izvēloties neatbilstošu strūklas cauruli.

levērojiet vismaz 30 cm strūklas atstatumu, tīrot lakotas virsmas.

Neizmantojiet netīrumu frēzētāju, tīrot autoriepas, lakotas vai trauslas virsmas, piemēram, koka virsmas.

1. Ievietojiet 3-in-1 Multi Jet strūklas cauruli un nofiksē-jiet to, pagriežot par 90°. To darot, pārliecinieties, ka izlīdzinājums ir pareizs!

Attēls P

IEVĚRĪBAI

Strūklas veida maina ar nospiestu augstspiediena pistoles sviru

Strūklas caurules bojājumi

Pirms nomaināt strūklas veidu, atlaidiet augstspiediena pistoles sviru.

1. Izvēlieties strūklas veidu. Lai to darītu, pagrieziet 3-in-1 Multi Jet strūklas cauruli, līdz ir redzams vēla-mais strūklas indikators.

Attēls Q

1. leslēdziet ierīci "I/ON" (lesl.).
2. Atblokējiet augstspiediena pistoles sviru.
3. Nospiediet augstspiediena pistoles sviru. lerīce ieslēdzas.

Aktivizējiet funkciju BOOST

Lai notīrītu noturīgus netīrumus, funkciju BOOST var aktivizēt uz 30 sekundēm neatkarīgi no iestatītā spiediena līmeņa. Tiek palielināts ūdens spiediens.

1. Turiet nospiestu augstspiediena pistoles “+” tausti- nu, līdz LCD displejā tiek iezīmēta BOOST indikācija.

Attêls R

Pēc BOOST funkcijas beigšanās ierīce darbojas ar iepriekš iestatīto spiediena līmeni.

Tiklīdz displejā pārstāj mirgot indikācija, funkcija BO-OST ir atkal pieejama.

Ekspluatācija ar tīrīšanas līdzekliem

⚠BİSTAMI

Drošības datu lapas neievērošana

Veselībai var tikt nodarīti smagas pakāpes kaitējumi, tīrīšanas līdzekli izmantojot neatbilstošā veidā.

Nemiet vērā tīrīšanas līdzekļa ražotāja drošības datu lapu, jo īpaši norādes, kas attiecas uz personīgo aizsargaprikojumu.

Norādījum

Tīrīšanas līdzekli var piejaukt tikai, kad ierīce tiek darbi-nāta ar zemu spiedienu.

Norādījum

Lietošanai ar tīrīšanas līdzekļiem nepieciešama Plug ‘n’ Clean tīrīšanas līdzekļa pudele. KÄRCHER tīrīšanas līdzekli var iegādāties Plug ‘n’ Clean tīrīšanas līdzekļa pudelē gatavu lietošanai.

1. Noņemiet Plug ‘n’ Clean tīrīšanas līdzekļa pudeles vāciņu.
2. Tīrīšanas līdzekļa pudeli ar atveri uz leju iespiediet Plug ‘n’ Clean pieslēgumā.

Attēls S

1. Pagrieziet 3-in-1 Multi Jet tīrīšanas līdzekļa sprauslu uz “MIX”, līdz augstspiediena pistoles spiediena rā-dījumā iedegas LCD “MIX”.

Lietošanas gaitā tīrīšanas līdzekļa škīdums tiek pie-jaukts ūdens strūklai.

1. Ar "+/-" taustiniem iestatiet vēlamo augstspiediena pistoles tīrīšanas līdzekļa koncentrācijas pakāpi.

leteicamā tīrīšanas metode

1. Tīrīšanas līdzekli taupīgi uzsmidzināt uz sausas virsmas un ľaut iedarboties (neļaut nožūt).
2. Lielākos netīrumus noskalot ar augstspiediena strūklu.

Pēc lietošanas ar tīrīšanas līdzekļiem

1. Izvelciet Plug 'n' Clean tīrīšanas līdzekļa pudeli no uzpildes stiprinājuma un aizveriet ar vāciņu.
2. Uzglabāšanai ievietojiet mazgāšanas līdzekļa pude- li turētājā ar vāciņu uz augšu.
3. Skalojiet ierīci apm. 30 sekundes ar tīru ūdeni.

Lietošanas pārtraukšana

1. Atlaidiet augstspiediena pistoles sviru. Kad svira tiek atlaista, ierīce izslēdzas. Sistēmā tiek uzturēts augstspiediens.
2. Nofiksējiet augstspiediena pistoles sviru. Attēls T
3. Augstspiediena pistoli ar strūklas cauruli iestatiet novietošanas pozīcijā.
4. Ja darbs tiek pārtraukts uz laiku ilgāk par 5 minūtēm, izslēdziet ierīci “0/OFF” (Izsl.).

Ekspluatācijas pabeigšana

⚠UZMANĪBU

Savainojumu gūšanas risks!

Traumas, ko izraisa üdens, nekontrolējami izplūstot zem augsta spiediena.

Augustspiediena šlūteni atvienojiet no augstspiediena pistoles vai ierīces tikai tad, ja sistēmā nav spiediena.

1. Atlaidiet augstspiediena pistoles sviru.
2. Aizveriet ūdens krānu.
3. Uz 30 sekundēm nospiediet augstspiediena pistoles sviru.

Sistēmā atlikušais spiediens tiek samazināts.

1. Atlaidiet augstspiediena pistoles sviru.
2. Nofiksējiet augstspiediena pistoles sviru.
3. Izslēdziet ierīci "0/OFF".
4. Atvienojiet ierīci no ūdens padeves.
5. Atvienojiet tīkla spraudni no kontaktligzdas.

Transportēšana

⚠UZMANĪBU

Traumu gūšanas un bojājumu risks ierīces svara dēl!

Traumas un bojājumi.

Transportējot un uzglabājot ṣemiet vērā ierīces svaru.

lerīces nešana

1. lerīci pacelt un nest, turot aiz nešanas roktura.

lerīces vilkšana

1. Izvelciet transportēšanas rokturi tā, lai tas dzirdami nofiksētos.
2. lerīci vilkt, turot aiz transportēšanas roktura.

lerīces pārvietošana transportlīdzeklī

1. Pirms transportēšanas guļus stāvoklī izvelciet Plug 'n' Clean tīrīšanas līdzekļa pudeli no uzpildes stipri-nājuma un aizveriet ar vāciņu.
2. Nodrošiniet ierīci pret slīdēšanu un apgāšanos.

Uzglabāšana

⚠UZMANĪBU

Traumu gūšanas un bojājumu risks ierīces svara dēl!

Traumas un bojājumi.

Transportējot un uzglabājot ṣemiet vērā ierīces svaru.

lerīces uzglabāšana

1. Novietojiet ierīci uz līdzenas virsmas.

2. Atvienojiet strūklas cauruli no augstspiediena pistoles.

3. Nospiediet atvienošanas pogu uz augstspiediena pistoles un atvienojiet augstspiediena šlūteni no pistoles.

4. Bez šlūtenes spoles: Augstspiediena šlūteni novietojiet pie ierīces.

IEVĚRĪBAI

Augstspiediena šlūtenes bojājumi

Augustspiediena šlūtenes bojājumi nepareiza griešanās virziena dēl

Veicot uzfišanu, pārliecinieties, ka šlūtenes trumuļa griešanās virziens ir pareizs.

1. Ar šlūtenes spoli: Ar rokas kurbuli grieziet šlūtenes trumuli pretēji pulksteņrādītāju virzienam un uztiniet augstspiediena šlūteni.
2. levietojiet tīkla pieslēguma vadu un piederumus ierīcē.

Pirms ilgākas uzglabāšanas ievērojiet papildu norādījumus, skat. nodaļu Kopšana un apkope.

Pretaizsalšanas aizsardzība

IEVĚRĪBAI

Sala draudi

Sals var izraisīt nepilnīgi iztukšotas ierīces bojājumus. Raugiet lai ierīce un tās piederumi būtu pilnībā iztukšoti. Aizsargājiet ierīci no sala.
Jābūt izpildītiem šādiem nosacījumiem:

• lerīcei jābūt atvienotai no ūdens apgādes.
• Augstspiediena pistole ir atvienota no augstspiediena šlūtenes.
• leslēdziet ierīci "l/ON" (lesl.).
• Gaidiet maks. 1 minūti, līdz no augstspiediena šlūtenes vairs neizplūst ūdens.
• Izslēdziet ierīci.
• Novietojiet ierīci ar visiem piederumiem uzglabāšanai telpā, kas aizsargāta no sala.

Kopšana un apkope

⚠️BĪSTAMI

Strāvas sitiena bīstamība

lespējams gūt ievainojumus, pieskaroties strāvu vadošām detaļām

Izslēdziet ierīci.

Atvienojiet tikla spraudni.

lerīcei nav nepieciešama apkope, tas nozīmē, ka nav nepieciešams veikt nekādus regulārās apkopes darbus.

Üdens pieslēgvetas sieta tīrīšana

IEVĚRĪBAI

Bojājumu risks!

Sieta bojājumi nepareizas tīrīšanas rezultātā.

Filtru tīriet tikai zem tekoša ūdens pretēji tā caurplūdes virzienam.

Neizmantojiet asus vai cietus priekšmetus,piem., adatas vai stieplu birstes

IEVĚRĪBAI

Bojājumu risks!

Ierīces un piederumu bojājumi, ekspluatējot bez sieta vai ar bojātu sietu.

Pirms sieta ievietošanas ūdens pieslēgvietā pārbaudiet, vai tas nav bojāts. Bojātu sietu nekavējoties nomainiet pret jaunu.

Nedarbiniet ierīci bez sieta.

Vajadzības gadījumā iztīriet ūdens pieslēgvietas sietu.

1. Noskrūvējiet ūdens pieslēguma savienotāju.
2. Izvelciet sietu.

Attêls U

1. Iztīriet sietu zem tekoša ūdens.

2. levietojiet sietu ūdens pieslēgVietā.

Augstspiediena pistoles bateriju nomaiņa

Nepieciešamas divas AAA izmēra baterijas vai atkārtoti uzlādējamas akumulatoru baterijas.

Attēls V

1. Nospiediet blokējošo aizbīdni. Attēls W

2. Atveriet akumulatoru nodalijumu.

3. Iznemiet akumulatorus.
4. levietojiet jaunas akumulatoru baterijas, pievērsiet uzmanību pareizam polu izvietojumam.
5. Aizveriet akumulatoru nodalijumu.
6. Izlietotos akumulatorus utilizēt atbilstoši spēkā esošajiem noteikumiem.

Palīdzība traucējumu gadījumā

Traucējumu cēloņi bieži vien ir vienkārši un tos ar turp-mākā pārskata palīdzību var novērst pašu spēkiem.

Šaubu vai nenorādītu traucējumu gadījumā, lūdzu, vērsieties autorizētā klientu servisā.

⚠️BĪSTAMI

Dzīvības apdraudējums!

Letālas traumas, ko izraisa elektriskās strāvas trieciens, pieskaršanās strāvu vadošām daļām.

Nepieskarieties strāvu vadošām daļām.

Izslēdziet ierīci.

1. Nospiediet augstspiediena pistoles sviru. lerīce ieslēdzas.
2. Pārbaudiet, vai sakrīt sprieguma norāde uz tipa plāksnītes ar strāvas avota spriegumu.
3. Pārbaudiet, vai tīkla pieslēguma vadam nav bojāju-mu.
4. Ja motors ir pārslogots un ir aktivizēts motora aiz-sardzības slēdzis:

a Izslēdziet ierīci "0/OFF" (Izsl.).
b Laujiet ierīcei 1 stundu atdzist.
c leslēdziet ierīci "I/ON" (lesl.) un turpiniet lietot.
Ja vairākkārt rodas trauoējumi, ierīces pārbaudi veikt klientu servisā.

lerīce nedarbojas, motors rūc

Sprieguma zudums vāja strāvas tīkla dēļ vai arī pagarināšanas kabela izmantošanas dēļ

1. Pirms ieslēgšanas vispirms nospiediet augstspiediena pistoles sviru, tad ieslēdziet ierīci "I/ON" (Iesl.).

lerīce nespēj sasniegt nepieciešamo spiedienu

Üdens padeve ir pārāk maza.

1. Pilnībā atveriet ūdens krānu.
2. Pārbaudiet, vai ūdens pieplūdei ir pietiekams padeves daudzums.
3. Pārbaudiet strūklas caurules iestatījumu.
4. Pārbaudiet, vai nav pārsniegts maksimālais iesūkšanas augstums.

Üdens pieslēguma siets ir netīrs.

1. Ar plakanknaiblēm izvelciet sietu no ūdens pieslēguma.
2. Iztīriet sietu zem tekoša ūdens.

Attēls U

lerīcē ir gaiss.

1. Atgaisojiet ierīci:

a leslēdziet ierīci uz maksimums 2 minūtēm bez pievienotas strūklas caurules.
b Nospiediet uz augstspiediena pistoles un pagaidiet, līdz ūdens izplūst no augstspiediena pistoles bez burbulīšiem.

c Pievienojiet strūklas cauruli.

Spēcīgas spiediena svārstības

1. Iztīriet augstspiediena sprauslu:

a Ar adatu iztīriet netīrumus no sprauslas cauruma.
b A r üdeni izskalojiet augstspiediena sprauslu no priekšas.

1. Pārbaudiet ūdens pieplūdes daudzumu.

lerīce nav hermētiska

1. Neliels nehermētiskums ir tehniski paredzēts. Izteik-ta nehermētiskuma gadījumā vērsieties autorizētā klientu servisā.

Tirīšanas līdzeklis netiek iesūkts

1. Pagrieziet 3-in-1 Multi Jet strūklas cauruli uz tīrīšanas līdzekļa sprauslu „MIX” (jaukti).
2. Pārbaudiet, vai Plug 'n' Clean tīrīšanas līdzekļa pudele ir ievietota ar atveri uz leju tīrīšanas līdzekļa pieslēgumā.

Uz augstspiediena pistoles nav spiediena rādījuma Attēls X

1. Pārbaudiet akumulatoru baterijas un, ja nepieciešams, nomainiet.
2. Samaziniet attālumu starp augstspiediena pistoli un augstspiediena tīrītātāju.
3. Vēlreiz veiciet savienojuma izveidi ar augstspiediena tīrītāju, skatīt nodalu Ekspluatācijas uzsākšana.

Funkcija BOOST displejā netiek uzrādīta un to nevar palaist, izmantojot lietotni KÄRCHER Home & Garden

lerīce ir pārkarsusi.

1. Pärbaudiet üdens pieplüdes temperatūru (maksimālo üdens pieplüdes temperatūru skatīt nodalā Tehniskie dati).
2. Samaziniet ūdens pieplūdes temperatūru, lai motors tiktu vairāk dzesēts.

Klūdu ziņojumi

Attëls Y

1. Izslēdziet ierīci "0/OFF" (Izsl.).
2. Atvienojiet tikla spraudni no kontaktligzdas.
3. Pēc 20 sekundēm tīkla spraudni atkal ievietojiet atpakaļ kontaktligzdā.
4. leslēdziet ierīci “I/ON” (lesl.). Ja vairākkārt rodas traucējumi, ierīces pārbaudi veikt klientu servisā.

Ārkārtas darbība

Ja augstspiediena pistolei ir bojāta ir spiediena regulēšana, augstspiediena tīrītājs darbojas maksimālajā pakāpē.

1. Ārkārtas darbības deaktivizēšana:

a Izslēdziet ierīci "0/OFF" (Izsl.).
b Atvienojiet tikla spraudni no kontaktligzdas.
c Pēc 20 sekundēm tīkla spraudni atkal ievietojiet atpakal kontaktligzdā.
d I eēszlet ierīci "I/ON" (lesl.).
Ja vairākkārt rodas traucējumi, ierīces pārbaudi veikt klientu servisā.

Augustspiediena pistole nedarbojas pareizi Attels Z

Augustspiediena pistoles elektronikā ir radusies iekšēja klūda.

1. Nospiediet blokējošo aizbīdni.

Attēls W

1. Atveriet akumulatoru nodalijumu.
2. Iznemiet akumulatorus.
3. levietojiet akumulatoru baterijas, pievērsiet uzmanī-bu pareizam polu izvietojumam.
4. Aizveriet akumulatoru nodalijumu. Ja traucējums rodas atkārtoti, klientu servisā veiciet augstspiediena pistoles pārbaudi.

Garantija

Katrā valstī ir spēkā mūsu atbildīgā tirdzniecības uzņē-muma izdotie garantijas nosacījumi Garantijas termiņā Jūsu ierīces iespējamos darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis būs materiāla vai ražošanas klūda. Garantijas gadījumā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai tuvā-kajā pilnvarotajā klientu apkalpošanas centrā.

(Adresi skatīt aizmugurē)

Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama vietējās Kärcher tīmekļa vietnes servisa sadalā "Lejupielādes".

Tehniskie dati

		K 5 Smart Control Flex	K 5 Premium Smart Control Flex
Strāvas pieslēgums
Spriegums	V		230
Fāze ~ 1 1
Frekvence Hz 50	50
Pieslēguma jauda	kW	2,1	2,1
Drošinātāja veids		IPX5	IPX5
Aizsardzības klase		I	I
Tīkla drošinātājs (inertais)	A	10	10
Ūdens pieslēgums
Pieplūdes spiediens (maks.)	MPa	1,2	1,2
Pievades temperatūra (maks.)	°C	40	40
Pieplūdes daudzums (min.)	l/min	10	10
lesūkšanas augstums (maks.)	m	0,5	0,5
Ierīces veiktspējas dati
Darba spiediens	MPa	12,5	12,5
Maks. pieļaujamais spie- diens	MPa	14,5	14,5
Padeves apjoms, ūdens	l/min	7,5	7,5
Maksimālais padeves ap- joms	l/min	8,3	8,3
Padeves apjoms, tīrīšanas līdzeklis	l/min	0,3	0,3
Augustspiediena pistoles atsitiena spēks	N	20	20
Izmēri un svars
Raksturīgais ekspluatāci- jas svars	kg	15,3	15,5
Garums	mm	405 417
Platums	mm	306 306
Augstums	mm	584 584
SRD bezvadu modulis
Frekvence MHz	868,7-		868,7-
		869,2	869,2

K 5SmartControlFlex

K 5 Pre-miumSmartControlFlex

ERP pārraides jauda mW 0,53 0,53

Bluetooth bezvadu modulis

Frekvence GHz 2,45 2,45

ERP pārraides jauda mW 6,3 6,3

Aprēkinātās vērtības saskaṇā ar EN 60335-2-79

Roku-plaukstu vibrācijas m/s ^2 1,2 1,2 vērtība

Nedrošības faktors K m/s ^2 0,6 0,6

Trokšna spiediena limenis dB(A) 77 77 L_pA

Nedrošības faktors K_pA dB(A) 3 3

Trokšna intensitātes līme- dB(A) 93 93 nis L WA + Nedrošības faktors K WA

Iznēmuma iemesls saskaṇā ar Regulu (ES) 2019/1781

I pielikuma 2. iedaļas 12. punktu: j)

Paturētas tiesības uz tehniskajām izmaiņām.

ES atbilstības deklarācija

Ar šo mēs apliecinām, ka turpmāk minētais produkts at-bilst attiecīgajiem direktīvu un regulu noteikumiem. Veicot ar mums nesaskaņotas izmaiņas produkta uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Augstspiediena tīrītājs

Tips: 1.324-xxx

Piemērotā(-s) regula(-s)

(EU) 2019/1781

Piemērotās atbilstības novērtēšanas procedūras

2000/14/EK: Pielikums V

Trokšna intensitātes līmenis dB(A)

Izmērīts: 90

Nodrošināts: 93

Nosaukums un adrese

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālrunis: [phone]

Fakss: [phone]

H. Jenner
