Produkta veids	Leņķa slīpmašīna
Zīmols	Ferm
Modelis	AGM1118P
Patērētā jauda	2300 W
Diska diametrs	230 mm
Diska urbums	22,2 mm
Tukšgaitas ātrums	6500 min⁻¹
Slīpēšanas diska biezums	6 mm
Griešanas diska biezums	3 mm
Vītne uz ass	M14
Svars	6,1 kg
Barošanas spriegums	220-240 V~
Frekvence	50/60 Hz
Aizsardzības klase	II (dubultā izolācija)
Akustiskais spiediens (LpA)	96 ± 3 dB(A)
Akustiskā jauda (LWA)	107 ± 3 dB(A)
Vibrācijas līmenis (slīpēšana)	9,81 ± 1,5 m/s²
Saderīga diska veids	Slīpēšana un griešana
Sānu rokturis	3 fiksācijas pozīcijas
Regulējams aizmugurējais rokturis	5 pozīcijas
Ass bloķēšanas poga	Jā
Aizsargpārsegs	Iekļauts slīpēšanai
Apkope	Regulāra tīrīšana, ogles suku nomaiņa
Garantija	Garantijas sertifikāts pievienots atsevišķi

Bieži uzdotie jautājumi - AGM1118P Ferm

Kā nomainīt Ferm AGM1118P slīpmašīnas disku?

Novietojiet iekārtu uz galda, pārsegs vērsts uz augšu. Uzlieciet atloku uz ass, novietojiet disku. Turiet nospiestu ass bloķēšanas pogu un pievelciet fiksācijas uzgriezni ar komplektā iekļauto atslēgu. Lai noņemtu, rīkojieties pretējā secībā.

Kādu disku izmantot griešanai?

Izmantojiet griešanas disku ar diametru 230 mm, urbumu 22,2 mm un biezumu 3 mm. Griešanai nepieciešams īpašs slēgts aizsargpārsegs (nav iekļauts).

Vai AGM1118P slīpmašīna ir piemērota metāla slīpēšanai?

Jā, tā ir paredzēta akmens, betona un tērauda slīpēšanai bez ūdens. Izmantojiet slīpēšanas disku 230 mm, biezums 6 mm.

Kā regulēt aizmugurējo rokturi?

Izslēdziet un atvienojiet iekārtu. Turiet nospiestu roktura atbrīvošanas pogu, pagrieziet rokturi vienā no 5 pozīcijām, pēc tam atlaidiet pogu. Pirms ieslēgšanas pārliecinieties, ka tā ir nofiksēta.

Kāda ir Ferm AGM1118P slīpmašīnas jauda?

Patērētā jauda ir 2300 W, tukšgaitas ātrums ir 6500 apgriezieni minūtē.

Kā nomainīt ogles sukas?

Atskrūvējiet suku vāciņu, atbrīvojiet atsperi, izņemiet veco suku. Ievietojiet jauno suku, saglabājot vara vadu, pieskrūvējiet vāciņu. Vienmēr nomainiet abas sukas vienlaicīgi un pēc nomaiņas ļaujiet iekārtai darboties tukšgaitā 15 minūtes.

Kādus aizsardzības līdzekļus lietot?

Vienmēr valkājiet aizsargbrilles, dzirdes aizsardzību, drošības cimdus un, ja nepieciešams, pretputekļu masku. Turiet apkārtējos cilvēkus drošā attālumā.

Vai es varu izmantot slīpmašīnu bez aizsargpārsega?

Nē, nekad neizmantojiet iekārtu bez aizsargpārsega. Pārsegs aizsargā lietotāju no šļakatām un diska fragmentiem.

Kā tīrīt slīpmašīnu pēc lietošanas?

Atvienojiet iekārtu. Notīriet korpusu ar mīkstu drāniņu, kas viegli samitrināta ar ziepju ūdeni. Neizmantojiet šķīdinātājus. Pārbaudiet, vai ventilācijas atveres nav aizsērējušas.

Ko darīt, ja barošanas vads ir bojāts?

Lai izvairītos no briesmām, vads jānomaina ražotājam, tā apkopes dienestam vai kvalificētai personai. Nelietojiet to bojātu.

LIETOŠANAS INSTRUKCIJA AGM1118P Ferm

Pateicamies, ka iegādājāties šo Ferm izstrādājumu. Tādējādi jums tagad ir lielisks izstrādājums, ko izgatavojis viens no Eiropas vadošajiem ražotājiem. Visi izstrādājumi, ko ražojis Ferm, ir izgatavoti atbilstoši visaugstākajiem veiktspējas un drošības standartiem. Mūsu filosofijas pamatā ir arī izcils klientu apkalpošanas serviss, kas ietilpst mūsu daudzpusīgajā garantijā. Mēs ceram, ka šo izstrādājumu ar prieku lietosiet gadiem ilgi.

1. DROŠĪBAS NORĀDĪJUMI

BRĪDINĀJUMS! Izlasiet šeit pievienotos drošības brīdinājumus, papildu drošības

brīdinājumus un norādījumus. Ja netiek ievēroti drošības brīdinājumi un norādījumi, var gūt elektriskās strāvas triecienu, izraisīt ugunsgrēku un/vai gūt smagus ievainojumus. Saglabājiet drošības brīdinājumus un norādījumus turpmākām uzziņām.

Šajā lietošanas rokasgrāmatā vai uz instrumenta tiek lietoti šādi apzīmējumi:

Izlasiet lietošanas rokasgrāmatu.

Apzimē ievainojuma, nāves vai instrumenta bojājuma risku, ja netiek ievēroti šajā rokasgrāmatā sniegtie norādījumi.

Elektriskās strāvas trieciena risks.

Nekavējoties atvienojiet kontaktdakšu no elektrotikla, ja barošanas vads ir bojāts vai ja veicat tīrīšanu un apkopi.

Gaisā izsviestu priekšmetu bīstamība. Nelaujiet nepiederošām personām atrasties darba zonā.

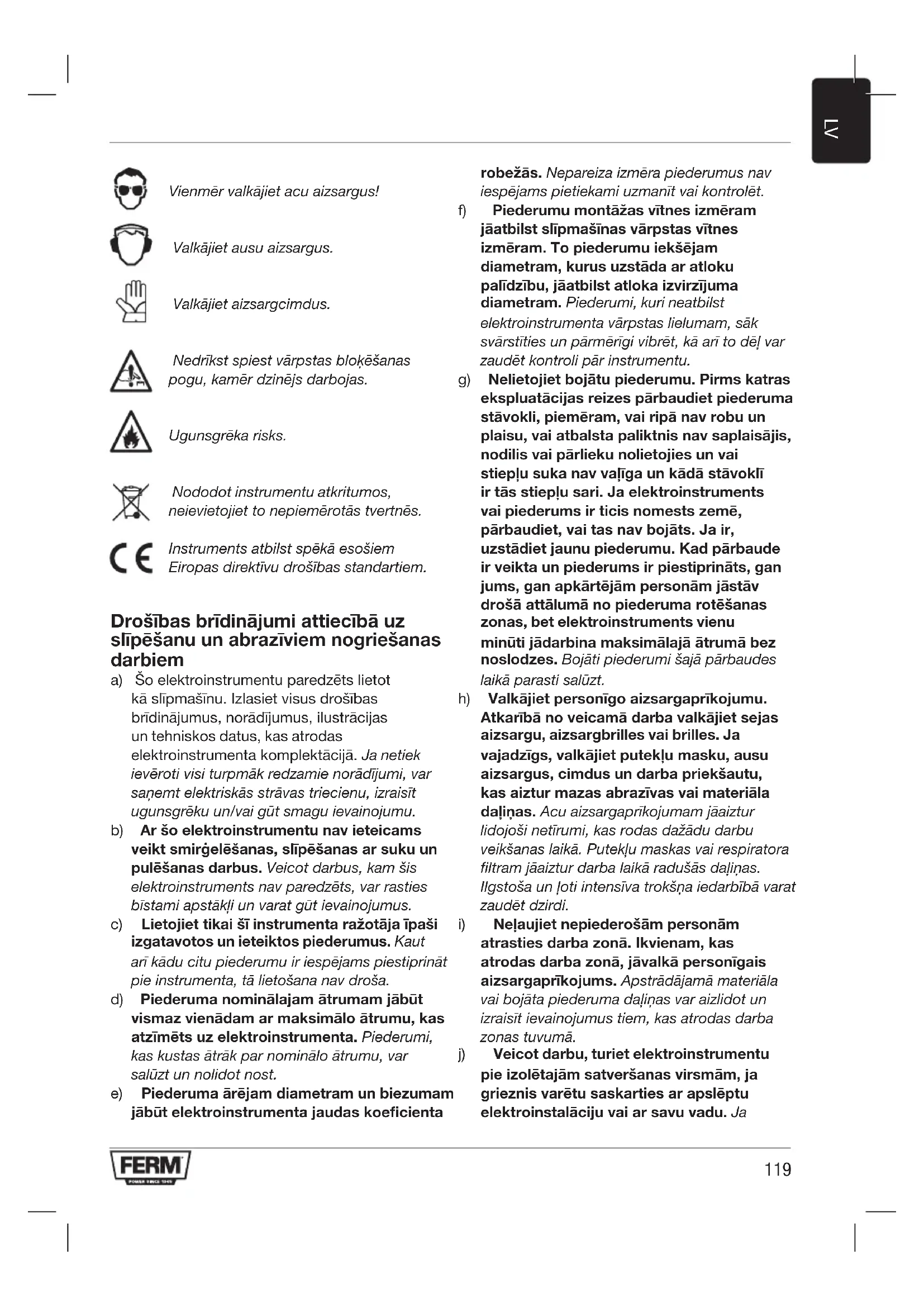

Vienmēr valkājiet acu aizsargus!

Valkājiet ausu aizsargus.

Valkājiet aizsargcimdus.

Nedrikst spiest vārpstas blokēšanas pogu, kamēr dzinējs darbojas.

Ugunsgrēka risks.

Nododot instrumentu atkritumos, neievietojiet to nepiemērotās tvertnēs.

Instruments atbilst spēkā esošiem Eiropas direktīvu drošības standartiem.

Drošības brīdinājumi attiecībā uz slīpēšanu un abrazīviem nogriešanas darbiem

a) Šo elektroinstrumentu paredzēts lietot kā slīpmašīnu. Izlasiet visus drošības brīdinājumus, norādījumus, ilustrācijas un tehniskos datus, kas atrodas elektroinstrumenta komplektācijā. Ja netiek ievēroti visi turpmāk redzamie norādījumi, var saņemt elektriskās strāvas triecienu, izraisīt ugunsgrēku un/vai gūt smagu ievainojumu.
b) Ar šo elektroinstrumentu nav ieteicams veikt smirgelēšanas, slīpēšanas ar suku un pulēšanas darbus. Veicot darbus, kam šis elektroinstruments nav paredzēts, var rasties bīstami apstākļi un varat gūt ievainojumus.
c) Lietojiet tikai šī instrumenta ražotāja īpaši izgatavotos un ieteiktos piederumus. Kaut ari kādu citu piederumu ir iespējams piestiprināt pie instrumenta, tā lietošana nav droša.
d) Piederuma nominālajam ātrumam jābūt vismaz vienādam ar maksimālo ātrumu, kas atzīmēts uz elektroinstrumenta. Piederumi, kas kustas ātrāk par nominālo ātrumu, var salūzt un nolidot nost.
e) Piederuma ārējam diametram un biezumam jābūt elektroinstrumenta jaudas koeficienta

robežas. Nepareiza izmēra piederumus nav iespējams pietiekami uzmanīt vai kontrolēt.

f) Piederumu montāžas vītnes izmēram jāatbilst slīpmašīnas vārpstas vītnes izmēram. To piederumu iekšējam diametram, kurus uzstāda ar atloku palīdzību, jāatbilst atloka izvirzījuma diametram. Piederumi, kuri neatbilst elektroinstrumenta vārpstas lielumam, sāk svārstities un pārmērīgi vibrēt, kā arī to dēļ var zaudēt kontroli pār instrumentu.

g) Nelietojiet bojātu piederumu. Pirms katras ekspluatācijas reizes pārbaudiet piederuma stāvokli, piemēram, vai ripā nav robu un plaisu, vai atbalsta paliktnis nav saplaisājis, nodilis vai pārlieku nolietojies un vai stieplu suka nav valīga un kādā stāvoklī ir tās stieplu sari. Ja elektroinstruments vai piederums ir ticis nomests zemē, pārbaudiet, vai tas nav bojāts. Ja ir, uzstādiet jaunu piederumu. Kad pārbaude ir veikta un piederums ir piestiprināts, gan jums, gan apkārtējām personām jāstāv drošā attālumā no piederuma rotēšanas zonas, bet elektroinstruments vienu minūti jādarbina maksimālajā ātrumā bez noslodzes. Bojāti piederumi šajā pārbaudes laikā parasti salūzt.

h) Valkājiet personīgo aizsargaprīkojumu. Atkarībā no veicamā darba valkājiet sejas aizsargu, aizsargbrilles vai brilles. Ja vajadzīgs, valkājiet putekļu masku, ausu aizsargus, cimdus un darba priekšautu, kas aiztur mazas abrazīvas vai materiāla daļiņas. Acu aizsargaprīkojumam jāaiztur lidojoši netīrumi, kas rodas dažādu darbu veikšanas laikā. Putekļu maskas vai respiratora filtram jāaiztur darba laikā radušās daļiņas. Ilgstoša un ľoti intensīva trokšņa iedarbībā varat zaudēt dzirdi.

i) Nelaujiet nepiederošām personām atrasties darba zonā. Ikvienam, kas atrodas darba zonā, jāvalkā personīgais aizsargaprikojums. Apstrādājamā materiāla vai bojāta piederuma dalīnas var aizlidot un izraisīt ievainojumus tiem, kas atrodas darba zonas tuvumā.

j) Veicot darbu, turiet elektroinstrumentu pie izolētajām satveršanas virsmām, ja grieznis varētu saskarties ar apslēptu elektroinstalāciju vai ar savu vadu. Ja

grieznis saskaras ar vadiem, kuros ir strāva, visas instrumenta ārējās metāla virsmas vada strāvu un rada elektriskās strāvas trieciena risku.

k) Novietojiet vadu tā, lai tas nepieskartos rotējošam piederumam. Ja zaudējat kontroli, instruments var pārgriezt vai aizkert vadu, bet jūsu roka var tikt ierauta rotējošajā piederumā.
1) Elektroinstrumentu nedrīkst nolikt malā, līdz piederums nav pilnībā pārstājis darboties. Rotējošais piederums var satvert virsmu un izraut elektroinstrumentu jums no rokām.
m) Elektroinstrumentu nedrīkst darbināt, kad pārnēsājat to, turot virzienā pret sevi. Ja apgērbs nejauši pieskaras rotējošajam piederumam, tas var tikt satverts, piederumu ieraujot jūsu kermenī.
n) Regulāri tīriet elektroinstrumenta gaisa atveres. Dzinēja ventilators ierauj puteklus korpusā un pārāk liels uzkrātā metāla pulvera daudzums var izraisīt elektrobīstamību.
o) Elektroinstrumentu nedrīkst darbināt viegli uzliesmojošu materiālu tuvumā. Dzirksteles var aizdedzināt šos materiālus.
p) Nelietojiet tādus piederumus, kam vajadzīgi dzesēšanas škidrumi. Ja tiek izmantots ūdens vai citi dzesēšanas škidrumi, jūs varat gūt nāvējošu vai elektriskās strāvas triecienu.

Atsitiens un ar to saistīti brīdinājumi

Atsitiens ir pēkšņa reakcija uz rotējošas ripas, atbalsta paliktņa, sukas vai cita piederuma saspiešanu vai satveršanu. Saspiešanas vai satveršanas rezultātā rotējošais piederums pēkšņi apstājas, tādēļ elektroinstrumentu vairs nav iespējams savaldīt, un tas ar spēku triecas pretēji rotācijas virzienam sakeres punktā.

Piemēram, ja apstrādājamais materiāls ir saspiedis vai satvēris abrazīvo ripu, tās mala, kas atrodas pret saspiešanas vietu, var iegriezties materiāla virsmā, izraisot ripas izkrišanu vai atsitienu ar spēku. Ripa var atsisties gan operatora, gan tam pretējā virzienā, atkarībā no ripas kustības virziena saspiešanas vietā.

Abrazīvās ripas šajos apstāklos var arī salūzt. Atsitiens rodas instrumenta nepareizas lietošanas un/vai nepareizu darba paņēmienu vai apstāklu rezultātā, un to var novērst, veicot attiecīgus piesardzības pasākumus, kā norādīts turpmāk.

a) Nepārtraukti cieši turiet mehanizēto instrumentu un novietojiet savu kermani un rokas tā, lai varētu pretoties atsitiena spēkiem. Lai pēc iespējas labāk novaldītu atsitienu vai griezes momentu iedarbināšanas laikā, vienmēr lietojiet palīgrokturi, ja tāds ir. Operators var novaldīt griezes momenta reakciju vai atsitiena spēku, ja veic attiecīgus piesardzības pasākumus.
b) Rokas nedrikst turēt rotējošā piederuma tuvumā. Piederums var radīt atsitienu rokai.
c) Nedrīkst atrasties tajā vietā, kur elektroinstruments virzīsies atsitiena gadījumā. Atsitiena spēka ietekmē instruments virzīsies pretēji ripas kustības virzienam saspiešanas vietā.
d) levērojiet īpašu piesardzību, apstrādājot stūrus, asas malas, u.c. Novērsiet piederuma atlēcienus un sadursmes ar škēršliem. Stūri, asas malas vai atlēcieni mēdz izraisīt rotējošā piederuma iekeršanos, kā rezultātā varat zaudēt kontroli pār instrumentu vai ciest no atsitiena.
e) Nedrikst uzstādīt kēdes zāga kokgriešanas asmeni vai zāga asmeni ar zobiem. Šādi asmeņi bieži izraisa atsitienu un instrumenta nevaldāmu darbību.

Īpaši drošības brīdinājumi attiecībā uz slīpēšanu un abrazīviem nogriešanas darbiem

a) Izmantojiet tikai šim elektroinstrumentam paredzētus ripu veidus un izvēlētajai ripai piemērotu aizsargu. Ripas, kas nav paredzētas šim elektroinstrumentam, nav iespējams pienācīgi uzstādīt, un tās nav drošas lietošanai.
b) Slīpripu ar ieliektu centru slīpēšanas virsmai jāatrodas zem aizsarga pārkarmalas plaknes. Ja ripa ir nepareizi uzstādīta un izvirzās ārpus aizsarga pārkarmalas plaknes, ripa netiek pietiekami aizsargāta.
c) Aizsargam ir jābūt cieši piestiprinātam pie elektroinstrumenta un maksimāli droši novietotam tā, lai pret operatoru būtu pavērsta vismazākā iespējamā ripas daļa. Aizsargs palīdz aizsargāt operatoru pret salūzušas ripas atlūzām, nejaušas saskaršanās ar ripu un dzirkstelēm, kas var aizdedzināt apģērbu.
b) Ripas drīkst lietot tikai tām paredzētajiem mērķiem. Piemēram, ar griezējripas malu nedrīkst slīpēt. Abrazīvas griezējripas paredzētas perifērai slīpēšanai, tāpēc, ja uz šīm

ripām iedarbojas sānu spēks, tās var salūzt.

e) Jālieto tikai nebojāti ripu atloki, kuru izmērs un forma atbilst izvēlētai ripai. Pareizi ripu atloki balsta ripas, tādējādi samazinot ripas salūšanas iespējamību. Griezējripām paredzētie atloki var atškirties no slīpripas atlokiem.
f) Nedrikst lietot nodilušas ripas, kas bijušas lietotas ar lielakiem elektroinstrumentiem. Ripa, kas paredzēta lielakiem elektroinstrumentiem, nav piemērota mazāka instrumenta lielākam rotācijas ātrumam un var saplīst.

Papildu īpaši drošības brīdinājumi attiecībā uz abrazīviem nogriešanas darbiem

Nogriešanas darbus drīkst veikt tikai ar īpašu aizsargu (nav iekļauts komplektācijā) C2.-D2. att.

a) Nepieļaujiet griezējripas iestrēgšanu, kā arī nespiediet pārāk cieši uz tās. Necentieties veikt pārāk dzilu iegriezumu. Ja ripa tiek spiesta pārāk spēcīgi, palielinās risks ripai saliekties vai iestrēgt materiālā, kā rezultātā var tikt izraisīts atsitiens vai ripa salūzt.
b) Nenostājieties vienā līmenī ar rotējošo ripu vai aiz tās. Ja ripa darba laikā rotē pretējā virzienā no jums, iespējama atsitiena spēka ietekmē rotējošā ripa un elektroinstruments virzās tieši jūsu virzienā.
c) Ja ripa ir iestrēgusi vai ja kāda iemesla dēl slīpēšana/griešana ir pārtraukta, izslēdziet elektroinstrumentu un turiet to nekustīgi, līdz ripa pilnībā pārstāj darboties. Nekādā gadījumā neizņemiet griezējripu no iegriezuma materiālā, kamēr ripa atrodas kustībā, citādi var notikt atsitiens. Novērtējiet situāciju un vērsiet to par labu, lai novērstu ripas iestrēgšanas cēloni.
d) Neatsāciet darbu ar instrumentu, ja ripa atrodas materiālā. Nogaidiet, līdz ripa sasniedz maksimālo ātrumu, un uzmanīgi atsāciet griešanu. Ja atsāksiet darbu ar instrumentu, kas atrodas materiālā, ripa var iestrēgt, izlēkt ārā vai izraisīt atsitienu.
e) Atbalstiet panelus vai jebkuru citu pārāk lielu materiāla gabalu, lai līdz minimumam samazinātu ripas iespiešanās un atsitiena risku. Lieli materiāla gabali mēdz nosēsties paši zem sava svara. Atbalsti ir jānovieto zem

materiāla gabala griezuma līnijas tuvumā un materiāla gabala malas tuvumā abās ripas pusēs.

f) levērojiet īpašu piesardzību, veicot iezāgējumus ēku sienās vai citās nosegtās vietās. Ripa, kas izvirzās materiāla otrā pusē, var sagriezt gāzes vai ūdens cauruļvadus, elektroinstalāciju vai citus priekšmetus, tādējādi izraisot atsitienu.

Elektrodrošiba

Ekspluatējot elektriskos instrumentus, vienmēr ievērojiet jūsu valstī spēkā esošos drošības noteikumus, lai mazinātu ugunsgrēka, elektriskā trieciena un ievainojuma risku. Izlasiet šeit minētos drošības norādījumus, kā arī pievienotos drošības norādījumus.

Pārbaudiet, vai barošanas avota spriegums atbilst kategorijas plāksnītē norādītajam spriegumam.

Il kategorijas instruments; dubulta izolācija; nav jālieto iezemēta kontaktdakša.

Ja elektroinstrumentu nākas ekspluatēt mitrā vidē, ierīkojiet elektrobarošanu ar noplūdstrāvas aizsargierīci. Lietojot noplūdstrāvas aizsargierīci, mazinās elektriskās strāvas trieciena risks.

2. INSTRUMENTA DATI

Paredzētā lietošana

Šī leŋka slīpmašina ir paredzēta mūra un metāla slīpēšanai, neizmantojot ūdeni. Griešanas darbiem ir jāizmanto īpašs aizsargs (nav iekļauts komplektācijā). D2. att.

Tehniskie dati

AGM1116P AGM1118P

Elektrotikla spriegums 220-240 V~

Elektrotikla frekvence 50/60 Hz

Ieejas jauda 2300W

Nominālais ātrums 8.500 /min 6.500 /min

Slīpripas disks

Diametrs 180 mm 230 mm

lekšējais diametrs 22.2 mm

Biezums 6 mm

Griezējripas disks

Diametrs 180 mm 230 mm

lekšējais diametrs 22.2 mm

Biezums 3 mm

Vārpstas vītne M14

Svars 6.0 kg 6.1 kg

Skañas spiediens (L _PA ) 96 + 3 dB(A)

Skañas jauda (LWA) 107 + 3 dB(A)

Vibrācija: virsmas slīpēšana

a_h,AG

9.81 + 1.5 ~m / s^2

Vibrāciju līmenis

Šajā lietošanas rokasgrāmatā norādītā vibrāciju emisijas vērtība ir izmērīta saskaņā ar standarta pārbaudes metodi, kas norādīta EN 60745, un to var izmantot viena instrumenta salīdzināšanai ar citu un tam, lai iepriekš novērtētu vibrācijas iedarbību, ja instrumentu lieto iepriekš minēto darbu veikšanai:

• vibrāciju iedarbība var būt ievērojami lielāka, ja instrumentu lieto citu darbu veikšanai, ja tam uzstāda citus piederumus vai ja uzstādītajiem piederumiem nav veikta pietiekami laba apkope;
• vibrācijas iedarbība var būt ievērojami mazāka tajā laikā, kad instruments ir izslēgts vai darbojas tukšgaitā.

Pasargājiet sevi no vibrācijas iedarbības, veicot instrumenta un piederumu apkopi, rūpējoties, lai rokas būtu siltas un organizējot darba gaitu.

Apraksts

Tekstā norādītie numuri attiecas uz 2.-4. lpp. redzamajiem attēliem.

A. att.

1. Vārpstas Blokēšanas Poga
2. Sešstūru Skrūve
3. Aizsargs (D1., D2. Att.)
4. Ogles Suku Pärsegs
5. leslēgšanas/Izslēgšanas Slēdzis
6. Sānu Roktura Savienojuma Vieta
7. Sānu Rokturis
8. Sešstūru Atslēga
9. Aizmugurējais Rokturis
10. Roktura Atbrīvošanas Klokis

B. att.

1. Vārpsta
2. Montāžas Atloks
3. Ripas Disks (nav iekļauts komplektācijā)
4. Spīlējuma Uzgrieznis
5. Uzgriežnu Atslēga

C1 & D1. att.

Slīpēšanas aizsargs

C2 & D2. att.

Griešanas aizsargs (nav iekļauts komplektācijā)

G. att.

1. Skrūve
2. Atspere
3. Ogles Sukas
4. Suku Kabelis

Salikšana

Pirms salikšanas instruments ir jäizslëdz un kontaktdakša ir jäatvieno no barošanas avota.

Aizsarga salikšana (C., D. att.)

• Novietojiet instrumentu uz galda tā, lai vārpsta (11) būtu vērsta augšup.
• Novietojiet aizsargu (3) uz instrumenta galviñas, kā norādīts C. attēlā, tā, lai aizsarga izcilni iegultu instrumenta galviñas ierobos.
• Pagrieziet aizsargu pretēji pulkstenrādītāja virzienam, kā norādīts D. attēlā.
• Ar sešstūru atslēgu (8) pieskrūvējiet sešstūru skrūvi (2) pie aizsarga.
• Atskrūvējot sešstūru skrūvi (2), var noregulēt aizsarga pozīciju. Pēc vajadzības noregulējiet aizsargu vajadzīgajā pozīcijā un tad pievelciet sešstūru skrūvi.

Ar instrumentu nedrīkst strādāt, ja nav uzstādīts aizsargs.

Ripas diska uzstādīšana un noņemšana (B. att.)

- Jālieto šim instrumentam piemērots ripas disks ar AGM1116P ∅180mm / AGM1118P ∅230mm; ripas diska iekšējais diametrs ir 22,2 mm; slīpripas diska biezums ir 6 mm, griezējripas diska biezums ir 3 mm; uzstādītais ripas disks nedrīkst saskarties ar aizsargu.

Uzstādīšana

• Novietojiet instrumentu uz galda tā, lai aizsargs (3) būtu vērsts augšup.
• Novietojiet aizsargu (12) uz vārpstas (11).
• Novietojiet ripas disku (13) uz vārpstas (11).
• Turiet nospiestu vārpstas blokēšanas pogu (1) un ar uzgriežņu atslēgu (15) cieši pievelciet spīlējuma uzgriezni (14) uz vārpstas (11).

Nonemšana

• Novietojiet instrumentu uz galda tā, lai aizsargs (3) būtu vērsts augšup.
• Turiet nospiestu vārpstas blokēšanas pogu (1) un ar uzgriežņu atslēgu (15) atskrūvējiet spīlējuma uzgriezni (14).
• Nonemiet ripas disku (13) no vārpstas (11).
• Turiet nospiestu vārpstas blokēšanas pogu (1) un ar uzgriežņu atslēgu (15) cieši pievelciet spīlējuma uzgriezni (14).

Sānu roktura uzstādīšana (A., B. att.)

- Sānu rokturi (7) var pieskrūvēt vienā no trim sānu roktura savienojuma vietām (6).

3. EKSPLUATĀCIJA

Apstrādājamajam materiālam ir jābūt pareizi atbalstītam un nostīprinātam, kā arī barošanas vadam ir jābūt novietotam drošā attālumā no darba zonas.

Aizmugurējais rokturis

Pirms roktura pagriešanas instruments ir jāizslēdz un kontaktdakša ir jāatvieno no barošanas avota.

1. Lai atblokētu rokturi (8), nospiediet un turiet roktura atbrīvošanas kloki (9).
2. Pagrieziet rokturi (8) vienā no 5 pieejamajām pozīcijām un atlaidiet roktura atbrīvošanas kloki (9).

Pirms instrumenta ieslēgšanas pārliecinieties, vai roktura atbrīvošanas klokis (10) nofiksējas vietā pēc tam, kad ir mainīta roktura pozīcija.

leslēgšana un izslēgšana (A. att.)

- Lai ieslēgtu instrumentu tad nospiediet ieslēgšanas/izslēgšanas slēdzi (5).

• Lai izslēgtu instrumentu, atlaidiet ieslēgšanas/izslēgšanas slēdzi (5).
  leslēdzot un izslēdzot instrumentu, neturiet to uz apstrādājamā materiāla, jo ripas disks var sabojāt apstrādājamo materiālu.
• Cieši nostipriniet apstrādājamo materiālu vai tamlīdzīgā veidā norošiniet to pret izkustēšanos darba laikā.
• Regulāri pārbaudiet diskus, Ja ripu diski ir nodiluši, tie var nelabvēlīgi ietekmēt instrumenta darba efektivitāti. Laikus nomainiet tos pret jauniem ripu diskiem.
• Kad darbs ir pabeigts, vispirms izslēdziet instrumentu un tikai tad atvienojiet vadu no barošanas avota.

Atskabargu slīpēšana (E. att.)

Slīpējot atskabargas, vispiemērotākais instrumenta slīpums ir 30° - 40°. Virziet instrumentu uz priekšu un atpakal, to viegli piespiežot. Tādējādi apstrādājamais materiāls nezaudē krāsu, pārmērīgi nesakarst un tajā nerodas nevajadzīgi iegriezumi.

Atskabargu slīpēšanai nedrīkst izmantot abrazīvās griezējripas!

Griešana (F. att.)

Griešanas darbiem ir jāizmanto īpašs noslēgtais aizsargs (nav iekļauts komplektācijā) (D2. att.). Cieši turiet instrumentu uz apstrādājamā materiāla, lai novērstu vibrāciju, un griežot nesasveriet un nespiediet instrumentu. Darba laikā piespiediet instrumentu ar vidēji lielu spēku atkarībā no apstrādājamā materiāla veida. Nemēģiniet samazināt ripas diska ātrumu, spiežot uz tās no sāniem. Svarīgs ir virziens, kurā vēlaties griezt. Instrumentam vienmēr jāvirzās pret griešanas virzienu, tāpēc nekādā gadījumā nevirziet to citā virzienā! Pastāv risks instrumentam iestrēgt griezuma vietā, izraisot atsitienu, kā rezultātā jūs varat zaudēt kontroli pār instrumentu.

leteikumi optimālai darbībai

• Nostipriniet apstrādājamo materiālu. Mazus materiālus nostipriniet ar spailēm.
• Turiet instrumentu ar abām rokām.
  • leslēdziet instrumentu.

• Nogaidiet, līdz instruments darbojas pilnā ātrumā.

• Novietojiet ripas disku uz apstrādājamā materiāla.

• Lēnām virziet instrumentu pa apstrādājamo materiālu, cieši piespiežot ripas disku pie materiāla.
• Nespiediet instrumentu pārāk spēcīgi. Laujiet instrumentam darboties savā gaitā.
• Izslēdziet instrumentu un nogaidiet, līdz tas pilnībā pārstāj darboties, un tikai tad nolieciet instrumentu nost.

4.APKOPE

Pirms tīrīšanas un apkopes instruments ir jāizslēdz un kontaktdakša ir jāatvieno no barošanas avota.

Ar mīkstu lupatiņu regulāri - ieteicams, pēc katras ekspluatācijas reizes - iztīriet instrumenta korpusu. Regulāri iztīriet puteklus un netīrumus no ventilācijas atverēm. Loti noturīgus traipus tīriet ar ziepjūdenī samērcētu mīkstu lupatiņu. Nelietojiet nekādus šķīdumus, piemēram, benzīnu, spirtu, amonjaku, u.c. Šāda veida kīmiskās vielas sabojās sintētiskās detaļas.

Nomainiet barošanas vadu pret jaunu

Ja barošanas vads ir bojāts, to drīkst nomainīt tikai ražotājs, tā servisa pārstāvis vai tamlīdzīgi kvalificēta persona, lai novērstu bīstamību.

Barošanas vada kontaktdakšas nomaiņa (tikai Apvienotajai Karalistei)

Ja trīskontaktu kontaktdakša ir bojāta un jānomaina pret jaunu, svarīgi ir atrīvoties no tās pareizā veidā un nomainīt pret pareizu, BS 1363/13A apstiprinātu kontaktdakšu ar drošinātāju, kā arī ievērot tālāk minētos elektroinstalācijas norādījumus. Vadi barošanas kabelī ir iekrāsoti atbilstoši šādiem kodiem: zils neitrāls brūns spriegums

Tā kā vadu krāsa barošanas kabelī var nesakrist ar krāsainiem apzīmējumiem uz kontaktdakšas spailēm, rīkojieties šādi:

• zilais vads jāpievieno spailei, kas ir apzīmēta ar burtu N vai ir melnā krāsā;
• brūnais vads jāpievieno spailei, kas ir apzīmēta ar burtu L vai ir sarkanā krāsā.

Ogles suku pārbaude un nomaiņa (A., G. att.) Ja ogles sukas ir nodilušas, tās ir jānomaina ražotāja klientu apkalpošanas dienesta speciālistiem vai tamlīdzīgi kvalificētai personai.

Lietojiet tikai pareiza veida originālās ogles sukas.

• Atskrūvējiet skrūvi un nonemiet ogles suku pārsegus (4), noceļot tos nost no instrumenta.
• Atbrīvojiet atsperi (17) no ogles sukas un turiet atsperi (17) ar skrūvgriezi. Iznemiet ogles suku (18) no ogles sukas turētāja (vara kabelim (19) savienotam ar instrumentu).
• Turot atsperi (17), ievietojiet turētājā jaunu ogles suku.
• Atlaidiet atsperi (17) un laujiet tai atgriezties sākotnējā pozīcijā tā, lai atspere turētu suku (kā norādīts G. attēlā).
• Atskrūvējiet skrūvi (16), lai atvienotu vara kabeli (19) no vecās ogles sukas. Vēlreiz pievelciet skrūvi (16) tā, lai jaunās ogles sukas vara kabelis (19) atrastos pa vidu.
• No jauna uzstādiet pārsegu (4) tā, lai neiespiestu tajā vadus, un pievelciet skrūvi.
• Abas ogles sukas ir jānomaina vienlaicīgi.
• Kad ogles sukas ir nomainitas, laujiet instrumentam 15 minūtes darboties bez noslodzes.

GARANTIJA

Garantijas nosacijumi ir izklāstīti atseviškā garantijas kartē, kas pievienota šai rokasgrāmatai.

APKĀRTĒJĀ VIDE

Bojāta un/vai nolietota elektriskā vai elektroniskā aparatūra jānogādā piemērotā utilizācijas centrā.

Tikai EK valstim

Neizmetiet elektroinstrumentus sadzīves atkritumos. Saskaņā ar Eiropas Direktīvu 2012/19/EU par elektrisko un elektronisko iekārtu atkritumiem un īstenojot to saskaņā ar valsts tiesību aktiem, visi elektroinstrumenti, kam beidzies ekspluatācijas laiks, jāsavāc atsevišķi un jānodod videi nekaitīgā pārstrādes iekārtā.

Instruments var tikt pārveidots un lietošanas rokasgrāmatā var tikt izdarīti grozījumi. Tehniskie dati var tikt mainīti bez iepriekšēja brīdinājuma.

POLIZOR UNGHIULAR

AGM1116P 2300W - 180MM

AGM1118P 2300W - 230MM
