Gaminio tipas	Kampinis šlifuoklis
Prekės ženklas	Ferm
Modelis	AGM1118P
Sugertoji galia	2300 W
Disko skersmuo	230 mm
Disko anga	22,2 mm
Tuščiosios eigos greitis	6500 min⁻¹
Šlifavimo disko storis	6 mm
Pjovimo disko storis	3 mm
Ašies sriegis	M14
Svoris	6,1 kg
Maitinimo įtampa	220-240 V~
Dažnis	50/60 Hz
Apsaugos klasė	II (dviguba izoliacija)
Garso slėgis (LpA)	96 ± 3 dB(A)
Garso galia (LWA)	107 ± 3 dB(A)
Vibracijos lygis (šlifavimas)	9,81 ± 1,5 m/s²
Suderinamo disko tipas	Šlifavimas ir pjovimas
Šoninė rankena	3 tvirtinimo padėtys
Reguliuojama galinė rankena	5 padėtys
Ašies fiksavimo mygtukas	Taip
Apsauginis gaubtas	Įskaitant šlifavimui
Priežiūra	Reguliarus valymas, anglies šepetėlių keitimas
Garantija	Garantinis sertifikatas pateikiamas atskirai

Dažnai užduodami klausimai - AGM1118P Ferm

Kaip pakeisti Ferm AGM1118P šlifuoklio diską?

Pastatykite įrenginį ant stalo, gaubtu į viršų. Uždėkite flanšą ant ašies, uždėkite diską. Laikykite nuspaudę ašies fiksavimo mygtuką ir priveržkite veržlę pridedamu raktu. Norėdami nuimti, atlikite priešingus veiksmus.

Kokį diską naudoti pjovimui?

Naudokite pjovimo diską, kurio skersmuo 230 mm, anga 22,2 mm ir storis 3 mm. Pjovimui reikalingas specialus uždaras apsauginis gaubtas (nepridedamas).

Ar AGM1118P šlifuoklis tinkamas metalo šlifavimui?

Taip, jis skirtas sausam akmens, betono ir plieno šlifavimui. Naudokite 230 mm skersmens, 6 mm storio šlifavimo diską.

Kaip sureguliuoti galinę rankeną?

Išjunkite ir atjunkite įrenginį. Laikykite nuspaudę rankenos atlaisvinimo mygtuką, pasukite rankeną į vieną iš 5 padėčių, tada atleiskite mygtuką. Prieš įjungdami įsitikinkite, kad jis užsifiksavo.

Kokia Ferm AGM1118P šlifuoklio galia?

Sugertoji galia yra 2300 W, tuščiosios eigos greitis 6500 aps/min.

Kaip pakeisti anglies šepetėlius?

Atsukite šepetėlių dangtelį, atlaisvinkite spyruoklę, išimkite seną šepetėlį. Įdėkite naują šepetėlį, išlaikydami varinį laidą, vėl užsukite dangtelį. Visada keiskite abu šepetėlius vienu metu ir po pakeitimo paleiskite tuščiąja eiga 15 min.

Kokias apsaugos priemones dėvėti?

Visada dėvėkite apsauginius akinius, klausos apsaugą, apsaugines pirštines ir, jei reikia, dulkių kaukę. Laikykite pašalinius asmenis per atstumą.

Ar galiu naudoti šlifuoklį be apsauginio gaubto?

Ne, niekada nenaudokite įrenginio be apsauginio gaubto. Gaubtas apsaugo naudotoją nuo išmetamų dalelių ir disko fragmentų.

Kaip išvalyti šlifuoklį po naudojimo?

Atjunkite įrenginį. Nuvalykite korpusą švelnia, šiek tiek muiluotu vandeniu sudrėkinta šluoste. Nenaudokite tirpiklių. Patikrinkite, ar ventiliacijos angos nėra užsikimšusios.

Ką daryti, jei maitinimo laidas pažeistas?

Siekiant išvengti pavojaus, laidą turi pakeisti gamintojas, jo įgaliotas servisas arba kvalifikuotas asmuo. Nenaudokite pažeisto laido.

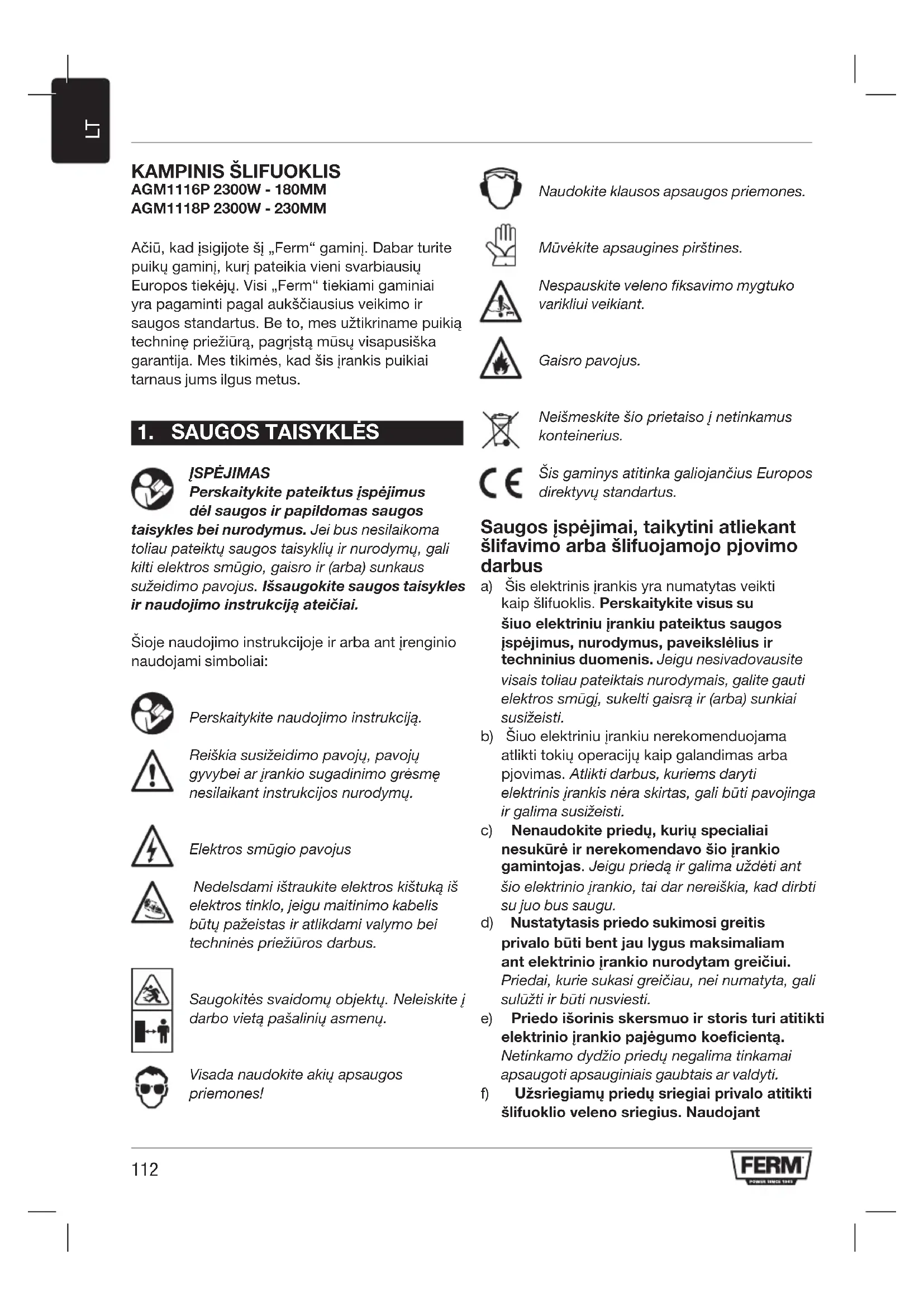

NAUDOJIMO INSTRUKCIJA AGM1118P Ferm

Ačiū, kad įsigijote ši „Ferm“ gaminį. Dabar turite puikų gaminį, kurį pateikia vieni svarbiausių Europos tiekėjų. Visi „Ferm“ tiekiami gaminiai yra pagaminti pagal aukščiausius veikimo ir saugos standartus. Be to, mes užtikriname puikią techninę priežiūrą, pagrįstą mūsų visapusiška garantija. Mes tikimės, kad šis įrankis puikiai tarnaus jums ilgus metus.

1. SAUGOS TAISYKLÉS

ISPÉJIMAS

Perskaitykite pateiktus įspėjimus dėl saugos ir papildomas saugos

taisykles bei nurodymus. Jei bus nesilaikoma toliau pateiktų saugos taisyklių ir nurodymų, gali kilti elektros smūgio, gaisro ir (arba) sunkaus sužeidimo pavojus. Išsaugokite saugos taisykles ir naudojimo instrukciją ateičiai.

Šioje naudojimo instrukcijoje ir arba ant jrenginio naudojami simboliai:

Perskaitykite naudojimo instrukcija.

Reiškia susižeidimo pavoju, pavoju gyvybei ar jrankio sugadinimo grėsmę nesilaikant instrukcijos nurodymų.

Elektros smūgio pavojus

Nedelsdami ištraukite elektros kištuką iš elektros tinklo, jeigu maitinimo kabelis būtų pažeistas ir atlikdami valymo bei techninės priežiūros darbus.

Saugokitės svaidomų objektų. Neleiskite į darbo vietą pašalinių asmenu.

Visada naudokite akių apsaugos priemones!

Naudokite klausos apsaugos priemones.

Mūvėkite apsaugines pirštines.

Nespauskite veleno fiksavimo mygtuko varikliui veikiant.

Gaisro pavojus.

Neišmeskite šio prietaiso j netinkamus konteinerius.

Šis gaminys atitinka galiojančius Europos direktyvų standartus.

Saugos įspėjimai, taikytini atliekant šlifavimo arba šlifuojamojo pjovimo darbus

a) Šis elektrinis įrankis yra numatytas veikti kaip šlifuoklis. Perskaitykite visus su šiuo elektriniu įrankiu pateiktus saugos įspėjimus, nurodymus, paveikslėlius ir techninius duomenis. Jeigu nesivadovausite visais toliau pateiktais nurodymais, galite gauti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižeisti.
b) Šiuo elektriniu įrankiu nerekomenduojama atlikti tokių operacijų kaip galandimas arba pjovimas. Atlikti darbus, kuriems daryti elektrinis įrankis nėra skirtas, gali būti pavojinga ir galima susižeisti.
c) Nenaudokite priedų, kurių specialiai nesukūrė ir nerekomendavo šio įrankio gamintojas. Jeigu priedą ir galima uždėti ant šio elektrinio įrankio, tai dar nereiškia, kad dirbti su juo bus saugu.
d) Nustatytasis priedo sukimosi greitis privalo būti bent jau lygus maksimaliam ant elektrinio įrankio nurodytam greičiui. Priedai, kurie sukasi greičiau, nei numatyta, gali sulūžti ir būti nusviesti.
e) Priedo išorinis skersmuo ir storis turi atitikti elektrinio įrankio pajėgumo koeficientą. Netinkamo dydžio priedų negalima tinkamai apsaugoti apsauginiais gaubtais ar valdyti.
f) Užsriegiamų priedų sriegiai privalo atitikti šlifuoklio veleno sriegius. Naudojant

priedus, montuojamus jungémis, vidinė priedo anga privalo atitikti jungės fiksavimo skersmenį. Priedai, kurie neatitinka elektrinio įrankio montavimo prietaisų, bus nesubalansuoti, pernelyg vibruos ir dėl to galima netekti įrankio kontrolės.

g) Nenaudokite apgadintų priedų. Prieš kiekvieną naudojimą, patikrinkite priedą, pavyzdžiui, šlifavimo diską, ar jis nejskilęs ir nejtrūkęs, ar atraminis padas nejtrūkęs, nesupléšytas ar pernelyg nenusidėvéjęs, ar neatsilaisvino arba nesutrūkinėjo vielinio šepečio vielelės. Jeigu elektrinis įrankis ar jo priedas buvo numestas, patikrinkite, ar nėra pažeidimų arba naudokite nepažeistą priedą. Patikrinę ir uždėję priedą, atsistokite atokiai nuo sukamojo priedo vietos ir neleiskite artyn pašalinių asmenų; paleiskite elektrinį įrankį vienai minutei maksimaliu pajėgumu be apkrovos. Paprastai sugadinti priedai šio patikrinimo metu sulūš.
h) Dévěkite asmeninės saugos priemones. Priklausomai nuo pritaikymo, naudokite apsauginį antveidį, tamsius arba apsauginius akinius. Pagal aplinkybes dévěkite respiratorių, ausų apsaugas, mūvěkite pirštines ir darbinę prijuostę, kuri sulaikytų smulkias šlifavimo daleles arba ruošinio dalis. Akiniai turi būti pajėgūs sulaikyti įvairių darbų metu susidarančias, išmetamas daleles. Apsauginė kaukę arba respiratorius turi filtruoti dalelytes, susidariusias jums vykdant operacijas. Dėl intensyvaus ilgalaikio triukšmo galima prarasti klausą.
i) Laikykite stebinčiuosius toliau nuo darbo vietos. Visi jeinantieji i darbo teritoriją, privalo dévėti asmenines saugos priemones. Ruošinio dalelės arba sulūže priedai gali būti nusviesti ir sužeisti šalia darbo vietos esančius asmenis.
j) Atlikdami veiksmus, kurių metu pjovimo priedas gali prisiliesti prie paslėptų laidų ar įrankio laido, laikykite elektrinį įrankį tik už izoliuoto suėmimo paviršiaus. Pjovimo daliai prisilietus prie „gyvo“ laido, neizoliuotos metalinės elektrinio įrankio dalys gali sukelti elektros smūgį ir nutrenkti operatorių.
k) Nutieskite laidą atokiai nuo besisukančio priedo. Jeigu netektumėte pusiausvyros, laidas gali būti nupjautas arba jis gali

užsikabinti ir jtraukti jūsų ranką i besisukantį priedą.

I) Niekada nepadėkite įrankio, kol jo antgalis visiškai nesustos. Besisukantis priedas gali užsikabinti už paviršiaus ir negalėsite jo valdyti.
m) Nejunkite elektrinio įrankio, kai nešate jį sau prie šono. Netyčia prisilietus prie besisukančio priedo, jis gali įtraukti jūsų drabužius ir priedas sužalos jūsų kūną.
n) Reguliariai išvalykite elektrinio įrankio ventiliacijos angas. Variklio aušintuvas įtrauks dulkes į korpuso vidų, ir susikaupusios metalo dulkės galės sukelti elektros pavojų.
o) Nenaudokite elektrinio įrankio šalia degių medžiagų. Kibirkštys gali uždegti šias medžiagas.
p) Nenaudokite priedų, kuriuos reikia aušinti aušinimo skysčiais. Naudojant vandenį arba kitas skystas aušinimo medžiagas, galima žūti nuo elektros srovės arba elektros smūgio.

Atatranka ir su ja susiję įspėjimai

Atatranka - tai staigi reakcija į besisukančio disko, atraminio pado, šepetėlio ar kokio nors kito priedo užstrigimą ar užkliuvimą. Suspaudimas arba sugriebimas sukelia staigų besisukančio priedo sulaikymą, dėl kurio nevaldomas elektrinis įrankis sulaikymo taške verčiamas judėti priešinga priedo sukimuisi kryptimi.

Pavyzdžiui, jei šlifavimo diskas yra sugnybiamas arba užstringa ruošinyje, disko kraštas, jeinantis i sužnybimo tašką, gali įstrigti medžiagos paviršiuje, priversdamas diską išlékti ir atšokti. Diskas gali atšokti į operatorių arba nuo jo; tai priklauso nuo disko sukimosi krypties suspaudimo metu. Esant tokios sąlygoms, šlifuojamieji diskai gali suskilti. Atatürką yra piktnaudžiavimo elektriniu įrankiu ir (arba) netinkamų darbo procedūrų ar sąlygų rezultatas, jos galima išvengti vadovaujantis toliau nurodytomis atsargumo priemonėmis.

a) Tvirtai laikykite elektrini įrankį ir stovėkite taip, kad jūsų kūnas bei ranka netrukdytų priešintis atatrankos jėgoms. Visuomet naudokite pagalbinę rankeną, jei ji įrengta, kad galėtumėte maksimaliai suvaldyti įrankį atatrankos arba sukimo momento reakcijos metu. Operatorius gali suvaldyti sukimo momento reakcijos arba atatrankos jėgas, jei imsis tinkamų atsargumo priemonių.

b) Niekada nekiškite rankų prie besisukančio priedo. Priedas galí atšokti nuo jūsų rankos.
c) Nestovėkite tokioje padėtyje, į kurią galėtu atšokti įrankis įvykus atatrankai. Atatürkas svies įrankį kryptimi, priešinga disko sukimosi krypčiai sugnybimo taške.
d) Būkite itin atsargūs, apdirbdami kampus, aštrius kraštus ir pan. Stenkitės, kad įrankis neatšoktu ir neužkliūtu. Kampai, aštrūs kraštai arba šoktelėjimas gali priversti besisukanti priedą užkliūti ir sukelti atatranką, arba įrankis gali tapti nesuvaldomas.
e) Nemontuokite grandininio pjūklo medžio drožimo disko arba dantyto pjūklo disko. Tokie diskai dažnai sukelia atatranką ir įrankis tampa nevaldomas.

Saugos įspėjimai, taikytini atliekant šlifavimo ir šlifuojamojo pjovimo darbus

a) Naudokite tik šiam elektriniam jrankiui rekomenduojamus diskus ir konkretiems pasirinktiems diskams pritaikytus apsauginius gaubtus. Disku, kurie néra skirti naudoti su šiuo jrankiu, negalima tinkamai apsaugoti apsauginiais gaubtais, su jais dirbti nesaugu.
b) Diskų su įspaustais centrais šlifavimo paviršius privalo būti sumontuotas taip, kad jis būtų žemiau apsauginio gaubto krašto plokštumos. Netinkamai sumontuoto disko, kuris išsikiša pro apsauginio gaubto krašto plokštumą, tinkamai apsaugoti nejmanoma.
c) Siekiant maksimalaus saugumo, reikia saugiai, tinkamai uždėti apsauginį skydą, kad būtų neuždengta minimali disko dalis. Apsauginis gaubtas padeda apsaugoti operatorių nuo skriejančių sulūžusio disko dalelių, atsitiktinio prisilietimo prie disko ir kibirkščių, kurios gali uždegti drabužius.
d) Diskus reikia naudoti tik tiems darbams, kuriems jie yra rekomenduojami. Pavyzdžiui, nešlifuokite pjovimo disko šonu. Šlifuojamieji pjovimo diskai skirti periferiniam galandimui, šoninės jėgos juos gali suskaldyti.
d) Visuomet naudokite neapgadintas, tinkamo dydžio ir formos, pagal pasirinktą diską, diskų junges. Tinkamos diskų jungės laiko diską ir taip sumažina disko sulaužymo galimybę. Pjovimo diskams skirtos jungės gali būti visai kitokios nei šlifavimo diskų jungės.

f) Nenaudokite nuo didesnių elektrinių įrankių nuimtų, susidėvėjusių diskų. Didesniems elektriniams įrankiams skirti diskai netinka greičiau besisukančiam mažesniam įrankiui, jie gali sprogti.

Papildomi saugos įspėjimai atliekant šlifuojamojo pjovimo darbus:

Pjovimo darbus galima atlikti tik naudojant specialų atvirą apsauginį gaubtą (nepateikiamas) C2-D2 pav.

a) Nespauskite pjovimo disko ir nenaudokite pernelyg didelio slėgio. Nemėginkite atlikti pernelyg gilių pjūvių. Per daug spaudžiant diską, padidėja apkrova ir diskas gali greičiau sulinkti arba užstrigti pjūvyje bei sukelti atatranką arba diskas gali suskilti.
b) Nestovėkite vienoje linijoje su besisukančiu disku arba už jo. Kai diskas darbo metu juda nuo jūsų kūno, galima atatranka gali sviesti besisukantį diską ir elektrinį įrankį tiesiai į jus.
c) Kai diskas užstrigo arba kai pjovimas dėl kitų priežasčių nutraukiamas, išjunkite elektrinį įrankį ir nejudinkite jo, kol diskas visiškai nenustos suktis. Niekada nebandykite ištraukti disko iš pjūvio, kol diskas sukasi, kitaip gali įvykti atatranka. Ištirkite ir pataisykite gedimą, kad diskas daugiau neužstrįgtų.
d) Nepradėkite iš naujo pjauti, kai diskas ruošinyje. Palaukite, kol diskas ims suktis visu greičiu, tada vėl atsargiai nuleiskite jį į pjūvj. Vėl paleidus elektrinį įrankį ruošinyje, jis gali užstrigti, iššokti arba gali vėl įvykti atatranka.
e) Paremkite plokštes arba kitus labai didelius ruošinius, kad maksimaliai sumažetų pavojus suspausti diską ir sukelti atatranką. Dideli ruošiniai dažnai linksta nuo savo pačių svorio. Ruošinį reikia paremti iš abiejų disko pusiu, šalia pjovimo linijos ir prie ruošinio krašto.
f) Ypač būkite atsargūs įpjaudami sienas arba kitas akinas vietas. Atsikišęs diskas gali prapjauti duju ar vandens vamzdžius, elektros laidus arba objektus, kurie gali sukelti atatranką.

Elektros sauga

Naudodami elektrinius jrenginius visuomet laikykitės jūsų šalyje taikytinų saugos nuostatų, kad sumažintumėte gaisro, elektros smūgio ir susižeidimo pavojų. Perskaitykite šiuos saugos nurodymus, o taip pat ir pridėtus papildomus saugos nurodymus.

Visada patikrinkite, ar maitinimo tinklo jtampa atitinka jtampa, nurodytą techninių duomenų plokštelėje.

Il klasės prietaisas - dviguba izoliacija - Nereikia jokio jžeminto kištuko.

Jeigu elektrini įrankį neišvengiamai reikia naudoti drėgnoje aplinkoje, naudokite energijos šaltinį, apsaugotą liekamosios elektros srovės prietaisu (RCD). RCD naudojimas sumažina elektros smūgio pavojų.

2. INFORMACIJA APIE [RENGINI]

Naudojimo paskirtis

Šis kampinis šlifuoklis skirtas mūrui ir plieninėms medžiagoms šlifuoti nenaudojant vandens. Norint atlikti pjovimo darbus, privaloma naudoti specialų apsauginį gaubtą (nepateikiamas). D2 pav.

Techniniai duomenys

AGM1116P AGM1118P

Elektros tinklo jtampa 220-240 V~

Elektros tinklo dažnis 50/60 Hz

Galios jvestis 2300W

Nominalus sukimosi greitis 8.500 /min 6.500 /min

Šlifavimo diskas

Skersmuo 180 mm 230 mm

Vidinė anga 22.2 mm

Storis 6 mm

Pjovimo diskas

Skersmuo 180 mm 230 mm

Vidinė anga 22.2 mm

Storis 3 mm

Veleno sriegis M14

Svoris 6.0 kg 6.1 kg

Garso slėgis (L _PA )	96 + 3 dB(A)
Garso galia (L _WA )	107 + 3 dB(A)
Vibracija šlifuojant paviršių a _h,AG	9.81 + 1.5 m/s ^2

Vibracijos lygis

Šioje naudojimo instrukcijoje nurodytas vibracijos lygis nustatytas atsižvelgiant i standartinį bandymo metodą, pateiktą EN 60745; jį galima naudoti palyginimui su kitais įrankiais ir preliminariam vibracijos poveikio įvertinimui naudojant įrankį minėtiems darbams atlikti

• naudojant įrankį kitokiems darbams arba naudojant su kitokiais arba prastai techniškai prižiūrėtais priedais, poveikio lygis gali ženkliai padidėti
• kai įrankis yra išjungtas arba kai jis veikia, bet faktiškai nėra naudojamas, poveikio lygis gali ženkliai sumažėti

Apsisaugokite nuo vibracijos poveikio, techniškai prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai, planuodami darbus.

Aprašas

Šiame tekste esantys skaičiai atitinka 2-4 psl. esančius paveikslėlius.

A pav.

1. Veleno fiksavimo mygtukas
2. Šešiakampis varžtas
3. Apsauginis gaubtas (D1+D2 pav.)
4. Anglinio šepetėlio gaubtelis
5. Ijungimo/išjungimo jungiklis
6. Šoninės rankenos prijungimo taškas
7. Šoniné rankena
8. Šešiakampis veržliaraktis
9. Galinè rankena
10. Rankenos atlaisvinimo mygtukas

B pav.

1. Velenas
2. Montavimo jungè
3. Diskas (nepateikiamas)
4. Suveržimo veržlé
5. Atsuktuvas

D1 pav.

Apsauginis gaubtas šlifavimui

D2 pav.

Apsauginis gaubtas pjovimui (nepateikiamas)

G pav.

1. Varžtas
2. Spyruoklé
3. Anglinis šepetėlis
4. Šepetėlio laidas

Surinkimas

Prieš surinkdami įrankį, visada išjunkite jį ir ištraukite maitinimo laido kištuką iš elektros lizdo.

Apsauginio gaubto montavimas (C ir D pav.)

• Padėkite prietaisą ant stalo velenu (11) aukštyn.
• Dėkite apsauginį gaubtą (3) ant prietaiso galvutės, kaip pavaizduota C paveikslėlyje: apsauginio gaubto kraštai būtinai turi atsidurti prietaiso galvutės grioveliuose.
• Sukite apsauginj gaubtą prieš laikrodžio rodyklę, kaip pavaizduota D paveikslėlyje
• Šešiakampiu veržliarakčiu (8) užveržkite gaubtą šešiakampiu varžtu (2).
• Apsauginio gaubto padėtį galite reguliuoti: atsukite šešiakampį varžtą (2), pareguliuokite gaubtą, nustatydami norimą padėtį, tada vėl užveržkite šešiakampį varžtą.

Niekada nebandykite naudoti šio įrankio be apsauginio gaubto.

Disko uždėjimas ir nuėmimas (B pav.)

- Visada naudokite šiam prietaisui tinkamą, AGM1116P ∅180 mm / AGM1118P ∅230 mm skersmens diską; disko vidinė anga turi būti 22,2 mm; šlifavimo disko storis turi būti 6 mm, o pjovimo disko storis - 3 mm; sumontuotas diskas neturi liesti apsauginio gaubto.

Montavimas

• Padėkite prietaisą ant stalo apsauginiu gaubtu (3) aukštyn.
  • Uždėkite junge (12) ant veleno (11).
  • Uždėkite diską (13) ant veleno (11).
• Laikydami nuspaudę veleno fiksavimo mygtuką (1), verżliarakčiu (15) użverżkite suverżimo verżlę (14) ant veleno (11).

Nuèmimas

• Padėkite prietaisą ant stalo apsauginiu gaubtu (3) aukštyn.
• Laikydami nuspaudę veleno fiksavimo mygtuką (1), veržliarakčiu (15) atsukite suveržimo veržlę (14).
  • Nuimkite diską (13) nuo veleno (11).
• Laikydami nuspaudę veleno fiksavimo mygtuką (1), veržliarakčiu (15) tvirtai užverkite užveržkite suveržimo veržlę (14).

Šoninės rankenos montavimas (A ir B pav.)

- Šoninę rankeną (7) galima jsukti i vieną iš triju šoninės rankenos pritvirtinimo taškų (6).

3.NAUDOJIMAS

Įsitikinkite, ar ruošinys yra tinkamai paremtas arba įtvirtintas; maitinimo laiką nutieskite atokiai nuo darbo vietos.

Galiné rankena

Prieš atlikdami jrenginio valymo ir techninės priežiūros darbus, visada išjunkite jj ir atjunkite nuo elektros tinklo lizdo.

1. Jei norite atlaisvinti rankeną (8), paspauskite ir laikykite nuspaudę rankenos atlaisvinimo mygtuką (9).
2. Pasukite rankeną (8) i vieną iš 5 galimų padėčių, tada atleiskite rankenos atlaisvinimo mygtuką (9).

Prieš ijungdami jranki, įsitikinkite, kad, pakeitus rankenos padėtį, rankenos atlaisvinimo mygtukas (10) spragtelėjo ir tinkamai užsifiksavо.

ljungimas ir išjungimas (A pav.)

- Ijunkite įrankį, tada paspauskite įjungimo/ išjungimo svirtinį jungiklį (5). - Jeigu įrankį norite išjungti, atleiskite įjungimo/ išjungimo svirtinį jungiklį (5).

ljungdami ir išjungdami įrankį, laikykite jį atokiai nuo ruošinio, nes diskas gali jį apgadinti.

• Tvirtai įtvirtinkite ruošinį spaustuvais arba kitokiu būdu, kad dirbant jis nepajudėtų.
• Reguliariai tikrinkite diskus. Nusidėvėję diskai neigiamai veikia įrankio darbo našumą. Tinkamu metu pakeiskite diską nauju.

- Panaudoje įrankį, prieš ištraukdami kištuką iš sieninio lizdo, visuomet pirma išjunkite įrankį.

Nugalandimas (E pav.)

Geriausi nugalandimo rezultatai pasiekiami pasirinkus 30° - 40° posvyrio kampa. Judinkite prietaisą pirmyn - atgal, nestipriai jį spausdami. Tuomet ruošinys nepakeis spalvos, per daug nejkais, bus be griovelių.

Niekada nenaudokite šlifuojamujų pjovimo diskų nugalandimo darbams!

Pjovimas (F pav.)

Norint atlikti pjovimo darbus, privaloma naudoti specialų apsauginį gaubtą (nepateikiamas). Įrankį reikia tvirtai atremti į ruošinį, kad nekiltų vibracija, o pjaunant įrankio negalima pakreipti arba smarkiai spausti. Dirbdami naudokite vidutinę jėgą, atsižvelgdami į medžiagą, kurią apdirbate. Nebandykite mažinti diskų sukimosi greičio, atremdami ką nors į jų šonus. Svarbi kryptis, kuria norite pjauti. Įrankis visada turi veikti pjūvio krypčiai priešinga kryptimi; todėl niekada nestumkite įrankio kita kryptimi! Antraip kyla pavojus, kad Įrankis užstrigs pjūvyje ir sukels atatranką, todėl galite nesuvaldyti įrankio.

Patarimai, kaip optimaliai naudoti įrankį

• Jtvirtinkite ruošinį. Mažus ruošinius jtvirtinkite spaustuvais.
• Tvirtai laikykite prietaisą abejomis rankomis.
• ljunkite prietaisą.
• Palaukite, kol prietaisas pasieks maksimalu sukimosi greitj.
• Dékite diską ant ruošinio.
• Lėtai stumkite įrankį išilgai ruošinio, tvirtai įrėmę diską į ruošinį.
• Per daug nespauskite prietaiso. Leiskite prietaisui pačiam atlikti darba.
• Prieš padėdami įrankį į vietą, visada jį išjunkite ir palaukite, kol diskas visiškai sustos.

4. TECHNINÉ PRIEŽIŪRA

Prieš atlikdami valymo ir techninės priežiūros darbus, visada išjunkite jj ir ištraukite maitinimo laido kištuką iš elektros lizdo.

Reguliariai valykite prietaiso korpusą sausa šluoste, pageidautina po kiekvieno panaudojimo. Ventiliacijos angos turi būti švarios: nedulkėtos ir nepurvinos. Įsisenėjusi purvą nuvalykite minkšta šluoste, suvilgyta muiluotame vandenyje. Nenaudokite jokių tirpiklių, pavyzdžiui, benzino, alkoholio, amoniako ir panašiai, nes tokios cheminės medžiagos gali sugadinti sintetines įrankio sudedamąsias dalis.

Pakeiskite maitinimo laidą

Jei pažeidžiamas maitinimo laidas, jį leidžiama keisti tik gamintojui, gamintojo klientų aptarnavimo atstovui arba panašios kvalifikacijos asmeniui - kitaip gali kilti pavojus.

Elektros kištuko keitimas (tik Jungtinės Karalystės vartotojams)

Jeigu vientisai prie jrenginio prijungtas 3 kontaktų kištukas sugestų ir jį reikėtų pakeisti, svarbu jį tinkamai sugadinti ir pakeisti aprobuotu, saugikliu apsaugotu BS 1363/13A kištuku, vadovaujantis toliau pateiktais laidų sujungimo nurodymais. Maitinimo kabelio laidų spalvos atitinka šiuos pažymėjimus:

• mėlynas neutralus

• rudas turintis įtampa
  Jei prietaiso maitinimo kabelio laidų spalvos neatitinka spalvinių žymų, nurodančių išvadus kištuke, elkitės taip:

• Mélynas laidas turi būti jungiamas prie išvado, pažymėto raide „N“, arba juodos spalvos išvado.

• Rudas laidas turi būti jungiamas prie išvado, pažymėto raide „L“, arba raudonos spalvos išvado.

Anglinių šepetėlių tikrinimas ir keitimas (A ir G pav.)

Jeigu angliniai šepetėliai nusidėvėtų, juos privalo pakeisti gamintojo klientų aptarnavimo skyriaus atstovas arba tinkamai kvalifikuotas asmuo.

Naudokite tik tinkamo tipo originalius anglinius šepetélius.

• Nuimkite anglinių šepetėlių gaubtelius (4): atsukite varžtą ir nuimkite gaubtelį nuo įrankio.
• Atlaisvinkite spyruoklę (17) nuo anglinio šepetėlio ir laikykite spyruoklę (17)

veržliarakčiu.

• Išimkite anglinj šepetėlj (18) iš jo laikiklio (varinis laidas (19) turi likti pritvirtintas prie jrankio).
• Laikydami spyruoklę (17), ¡dėkite naują anglinį šepetėlj i laikiklj.
• Atleiskite spyruoklę (17), kad ji sugrįžtu į vietą; jsitikinkite, ar ji laiko šepetėlj (kaip pavaizduota G pav.).
• Atsukite varžta (16), kad atlaisvintumėte seno šepetėlio varinį laidą (19). Vėl užveržkite varžta (16), įsitikindami, ar naujo anglinio šepetėlio varinis laidas (19) yra tarpe.
• Vėl uždėkite gaubtelį (4): varžtas būtinai turi suspausti ir užveržti laidą.
• Vienu metu visada pakeiskite abu anglinius šepetėlius.
• Sumontavę naujus anglinius šepetėlius, jjunkite įrenginį ir leiskite jam paveikti be apkrovų 15 minučių.

GARANTIJA

Garantines sąlygas galite rasti atskirai pridėtoje garantijos kortelėje.

APLINKOSAUGA

Sugedusius ir (arba) išmestus elektrinius arba elektroninius aparatus reikia pristatyti j atitinkamus perdirbimo punktus.

Taikoma tik EB šalims

Neišmeskite elektrinių įrankių kartu su įprastomis buitinėmis atliekomis. Atsižvelgiant į ES Direktyvą 2012/19/EU dėl elektrinių ir elektroninių įrenginių bei jos įgyvendinimą pagal nacionalinius teisės aktus, visi elektriniai įrankiai privalo būti surenkami atskirai nuo buitinių atliekų bei perdirbami tokiu būdu, kad nebūtų daroma žala aplinkai.

Gaminys ir naudojimo instrukcija gali būti keičiami. Techniniai duomenys gali būti keičiami ne išankstinio įspėjimo.

LEŃKA SLIPMAŠINA AGM1116P 2300W - 180MM AGM1118P 2300W - 230MM
