LIETOŠANAS INSTRUKCIJA B 60 W Bp Kärcher

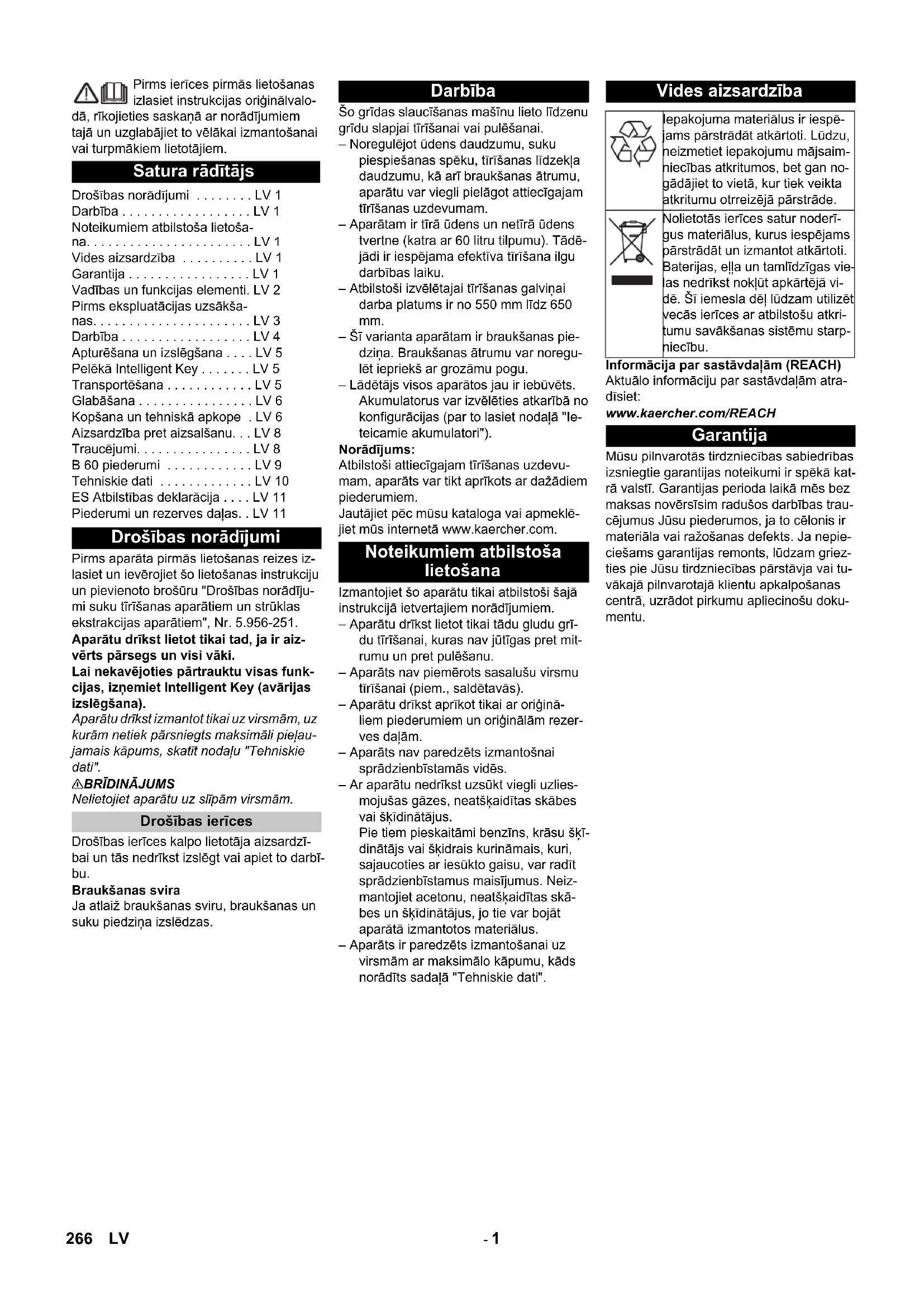

Lisavarustus ja varuosad Chairman of the Board of Management Director Regulatory Affairs & Certification 265ET- 1 Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriģinālvalo- dā, rīkojieties saskaņā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem. Pirms aparāta pirmās lietošanas reizes iz- lasiet un ievērojiet šo lietošanas instrukciju un pievienoto brošūru "Drošības norādīju- mi suku tīrīšanas aparātiem un strūklas ekstrakcijas aparātiem", Nr. 5.956-251. Aparātu drīkst lietot tikai tad, ja ir aiz- vērts pārsegs un visi vāki. Lai nekavējoties pārtrauktu visas funk- cijas, izņemiet Intelligent Key (avārijas izslēgšana). Aparātu drīkst izmantot tikai uz virsmām, uz kurām netiek pārsniegts maksimāli pieļau- jamais kāpums, skatīt nodaļu "Tehniskie dati".

Nelietojiet aparātu uz slīpām virsmām. Drošības ierīces kalpo lietotāja aizsardzī- bai un tās nedrīkst izslēgt vai apiet to darbī- bu. Braukšanas svira Ja atlaiž braukšanas sviru, braukšanas un suku piedziņa izslēdzas. Šo grīdas slaucīšanas mašīnu lieto līdzenu grīdu slapjai tīrīšanai vai pulēšanai. – Noregulējot ūdens daudzumu, suku piespiešanas spēku, tīrīšanas līdzekļa daudzumu, kā arī braukšanas ātrumu, aparātu var viegli pielāgot attiecīgajam tīrīšanas uzdevumam. – Aparātam ir tīrā ūdens un netīrā ūdens tvertne (katra ar 60 litru tilpumu). Tādē- jādi ir iespējama efektīva tīrīšana ilgu darbības laiku. – Atbilstoši izvēlētajai tīrīšanas galviņai darba platums ir no 550 mm līdz 650 mm. – Šī varianta aparātam ir braukšanas pie- dziņa. Braukšanas ātrumu var noregu- lēt iepriekš ar grozāmu pogu. – Lādētājs visos aparātos jau ir iebūvēts. Akumulatorus var izvēlēties atkarībā no konfigurācijas (par to lasiet nodaļā "Ie- teicamie akumulatori"). Norādījums: Atbilstoši attiecīgajam tīrīšanas uzdevu- mam, aparāts var tikt aprīkots ar dažādiem piederumiem. Jautājiet pēc mūsu kataloga vai apmeklē- jiet mūs internetā www.kaercher.com. Izmantojiet šo aparātu tikai atbilstoši šajā instrukcijā ietvertajiem norādījumiem. – Aparātu drīkst lietot tikai tādu gludu grī- du tīrīšanai, kuras nav jūtīgas pret mit- rumu un pret pulēšanu. – Aparāts nav piemērots sasalušu virsmu tīrīšanai (piem., saldētavās). – Aparātu drīkst aprīkot tikai ar oriģinā- liem piederumiem un oriģinālām rezer- ves daļām. – Aparāts nav paredzēts izmantošnai sprādzienbīstamās vidēs. – Ar aparātu nedrīkst uzsūkt viegli uzlies- mojušas gāzes, neatšķaidītas skābes vai šķīdinātājus. Pie tiem pieskaitāmi benzīns, krāsu šķī- dinātājs vai šķidrais kurināmais, kuri, sajaucoties ar iesūkto gaisu, var radīt sprādzienbīstamus maisījumus. Neiz- mantojiet acetonu, neatšķaidītas skā- bes un šķīdinātājus, jo tie var bojāt aparātā izmantotos materiālus. – Aparāts ir paredzēts izmantošanai uz virsmām ar maksimālo kāpumu, kāds norādīts sadaļā "Tehniskie dati". Informācija par sastāvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atra- dīsiet: www.kaercher.com/REACH Mūsu pilnvarotās tirdzniecības sabiedrības izsniegtie garantijas noteikumi ir spēkā kat- rā valstī. Garantijas perioda laikā mēs bez maksas novērsīsim radušos darbības trau- cējumus Jūsu piederumos, ja to cēlonis ir materiāla vai ražošanas defekts. Ja nepie- ciešams garantijas remonts, lūdzam griez- ties pie Jūsu tirdzniecības pārstāvja vai tu- vākajā pilnvarotajā klientu apkalpošanas centrā, uzrādot pirkumu apliecinošu doku- mentu. Satura rādītājs Drošības norādījumi . . . . . . . . LV 1 Darbība . . . . . . . . . . . . . . . . . . LV 1 Noteikumiem atbilstoša lietoša- na. . . . . . . . . . . . . . . . . . . . . . . LV 1 Vides aizsardzība . . . . . . . . . . LV 1 Garantija . . . . . . . . . . . . . . . . . LV 1 Vadības un funkcijas elementi. LV 2 Pirms ekspluatācijas uzsākša- nas. . . . . . . . . . . . . . . . . . . . . . LV 3 Darbība . . . . . . . . . . . . . . . . . . LV 4 Apturēšana un izslēgšana . . . . LV 5 Pelēkā Intelligent Key . . . . . . . LV 5 Transportēšana . . . . . . . . . . . . LV 5 Glabāšana . . . . . . . . . . . . . . . . LV 6 Kopšana un tehniskā apkope . LV 6 Aizsardzība pret aizsalšanu. . . LV 8 Traucējumi. . . . . . . . . . . . . . . . LV 8 B 60 piederumi . . . . . . . . . . . . LV 9 Tehniskie dati . . . . . . . . . . . . . LV 10 ES Atbilstības deklarācija . . . . LV 11 Piederumi un rezerves daļas. . LV 11 Drošības norādījumi Drošības ierīces Darbība Noteikumiem atbilstoša lietošana Vides aizsardzība Iepakojuma materiālus ir iespē- jams pārstrādāt atkārtoti. Lūdzu, neizmetiet iepakojumu mājsaim- niecības atkritumos, bet gan no- gādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde. Nolietotās ierīces satur noderī- gus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Baterijas, eļļa un tamlīdzīgas vie- las nedrīkst nokļūt apkārtējā vi- dē. Šī iemesla dēļ lūdzam utilizēt vecās ierīces ar atbilstošu atkri- tumu savākšanas sistēmu starp- niecību. Garantija 266 LV- 2 1 Sūkšanas stieņa nolaišanas svira 2 Netīrā ūdens tvertnes vāks 3 Homebase turētājsliede 4 Turbīnas aizsargsiets (zem pludiņa) 5 Skalošanas sistēmas netīrā ūdens tver- tne (opcija) 6 Skalošanas sistēmas elastīgais no- slēgs (opcija) 7 Netīrā ūdens tvertnes fiksators 8 Pludiņš 9 Vadāmais rokturis 10 Lielo netīrumu siets 11 Netīrā ūdens tvertne 12 Tīrā ūdens tvertnes iepildīšanas atvērums 13 Tīrīšanas līdzekļa sūkšanas šļūtene (ti- kai variantam DOSE) 14 Tīrīšanas līdzekļa pudele (tikai varian- tam DOSE) 15 Tīrā ūdens tvertnes un filtra noslēgs 16 Tīrīšanas līdzekļa pudeles turētājs 17 Tīrā ūdens tvertne 18 Tvertnes noslēgs 19 Tīrīšanas galviņa (simbolisks attēls) * 20 Suku veltņi (BR variants), diskveida su- kas (BD variants) * 21 Lielo netīrumu tvertne (tikai BR) 22 Bateriju polu drošinātāji 23 Akumulators * 24 Tīrā ūdens uzpildes līmeņa indikācija 25 Pedālis tīrīšanas galviņas pacelšanai/ nolaišanai 26 Svira suku piespiešanas spēka regulē- šanai 27 Grozāmrokturis sūkšanas stieņa sa- svēršanai 28 Uzgriežņi sūkšanas stieņa nostiprinā- šanai 29 Sūkšanas šļūtene 30 Sūkšanas stienis * 31 Lādētāja pieslēguma kabelis 32 Tīrā ūdens tvertnes automātiskā uzpil- des sistēma (opcija) 33 Ūdens daudzuma regulēšanas poga 34 Braukšanas svira 35 Vadības pults 36 Novietne tīrīšanas komplektam "Home- base Box" 37 Kabeļa āķis 38 Netīrā ūdens tvertnes noteces šļūtene ar dozētāju

• neietilpst piegādes komplektā – Tīrīšanas procesa vadības elementi ir dzelteni. – Apkopes un servisa vadības elementi ir gaiši pelēki. 1 Braukšanas ātruma grozāmpoga 2 Intelligent Key dzeltena - lietotājs pelēka - meistars 3 Displejs 4 Programmas izvēles slēdzis 5 Informācijas taustiņš Vadības un funkcijas elementi Krāsu marķējums Vadības pults 267LV- 3 1 OFF Aparāts ir izslēgts. 2 Transportēšanas režīms Aizbraukšana uz darba vietu. 3 eco!efficienty režīms Grīdas mitrā tīrīšana (ar samazinātu suku griešanās ātrumu) un netīrā ūdens uzsūkšana (ar samazinātu sūk- šanas jaudu). 4 Normālais režīms Grīdas mitrā tīrīšana un netīrā ūdens uzsūkšana. 5 Intensīvais režīms Grīdas mitrā tīrīšana, ļaujot iedarboties tīrīšanas līdzekļiem. 6 Sūkšanas režīms Netīrumu šķidruma uzsūkšana. 7 Pulēšanas režīms Grīdas un šķidruma klājuma pulēšana. Pirms nodošanas ekspluatācijā ir jāuzstāda dis- kveida suka (skat. „Tehniskās apkopes darbi“). Sukas ir uzmontētas. Ielieciet akumulatorus (skatīt "Kopšana un tehniskā apkope / Akumulatoru ievietošana un pieslēgšana"). Pirms pirmās ekspluatācijas reizes, pēc servisa atiestates (service reset) vai pēc pārejas uz cita veida akumulatoriem, no- teikti jāiestata uzlādes raksturlīkne. Izmantojiet pelēko Intelligent Key. Iestatiet uzlādes raksturlīkni (skatīt no- daļu "Pelēkā Intelligent Key/Uzlādes raksturlīknes iestatīšana"). Mēs iesakām izmantot mūsu akumulato- rus, kā aprakstīts nodaļā "Kopšana un teh- niskā apkope/Ieteicamie akumulatori". Norādījums: Pielietojot citus akumulatorus (piemēram, citu ražotāju), Kärcher klientu servisam no jauna jāiestata pilnīgas izlādēšanās aizsar- dzība atbilstoši akumulatoram. Norādījums: Aparātam ir pilnīgas izlādēšanās aizsardzī- ba, tas nozīmē, ka, sasniedzot vēl pieļauja- mo minimālo kapacitātes daudzumu, tiek izslēgts suku motors un turbīna. Nogādājiet aparātu tieši uz uzlādes sta- ciju, turklāt izvairieties no braukšanas kāpumos. BĪSTAMI Elektriskās strāvas trieciena risks. Ievēro- jiet aparāta datu plāksnītē norādīto tīkla spriegumu un drošinātāju stiprumu. Lādētāju izmantojiet tikai sausās telpās ar pietiekamu ventilāciju! – Uzlādes laiks vidēji sasniedz apm. 10- 15 stundas. – Iebūvētais lādētājs tiek elektroniski re- gulēts un ir piemērots visiem ieteikta- jiem akumulatoriem, uzlādes procesu tas pabeidz automātiski. – Iebūvētais akumulators uzlādes laikā tiek parādīts displejā; ja tā nenotiek, ir jāizvēlas uzlādes raksturlīkne (skatīt "Uzlādes raksturlīknes iestatīšana"). – Uzlādes laikā ierīci nevar lietot. 몇 BĪSTAMI Sprādzienbīstamība! Pirms uzlā dēt akumulatorus, kuriem nav nepieciešama īpaša apkope, tvertne jā- pārvieto uz augšu (skatīt nodaļu „Akumula- tora ievietošana un pieslēgšana"). Tādējādi uzlādes laikā tiek novērsta bīstamu gāzu veidošanās zem tvertnes. Kamēr ūdens tvertne atrodas augšā, aiz- liegts veikt jebkādu tīrīšanu ar ūdeni. Akumulatoriem, kuriem nav nepiecieša- ma nekāda apkope, ūdens tvertne nav jā- pārvieto uz augšu. Iespraudiet pieslēguma kabeļa kontakt- dakšu kontaktligzdā. Sākas uzlādes process. Norāde: uzlādes laikā tiek parādīts iz- vēlētais akumulators. Uzlāde notiek, kamēr displejs attēlo pil- nu uzlādes līmeni. Pirmajā uzlādes reizē vadības sistēma vēl neatpazīst, kāda tipa akumulators ir iebū- vēts. Lādējiet akumulatorus, līdz displejs attēlo pilnu uzlādes līmeni.

Ķīmisko apdegumu bīstamība! – Ja akumulators ir izlādējies, uzpildot ūdeni, var izplūst skābe. – Rīkojoties ar akumulatora skābi, izman- tojiet aizsargbrilles un ievērojiet notei- kumus, lai negūtu savainojumus un ne- sabojātu apģērbu. – Iespējami radušās skābes šļakatas uz ādas vai apģērba nekavējoties noskalo- jiet ar lielu daudzumu ūdens.

Bojājumu risks! – Bateriju piepildīšanai izmantojiet tikai destilētu vai atsāļotu ūdeni (EN 50272- T3). – Nelietojiet citus piemaisījumus (tā dēvē- tos uzlabošanas līdzekļus), jo pretējā gadījumā zūd garantija. – Akumulatorus aizvietojiet tikai ar tāda paša tipa akumulatoriem. Citādi klientu servisam uzlādes raksturlīkne jāiestata no jauna. Sūkšanas stieni iestipriniet sūkšanas stieņa piekarē tā, lai veidmetāla loksne atrastos pāri piekarei.

Pievelciet spārnuzgriežņus. Uzspraudiet sūkšanas šļūteni. BĪSTAMI Savainošanās risks. Lai nekavējoties pār- trauktu visas funkcijas, izņemiet Intelligent Key. Ielieciet un pieslēdziet akumulatorus (skatīt "Kopšana un tehniskā apkope / Akumulatoru ievietošana un pieslēgša- na"). Garos iepkojuma sānu dēļus pielieciet pie paletes kā rampu. Piestipriniet rampu pie paletes ar nag- lām. Atbalstam zem rampas novietojiet īsus dēlīšus. Noņemiet no riteņiem koka līstes. Paceliet tīrīšanas galviņu, nospiežot uz leju pedāli. Noņemiet no R tīrīšanas galviņas karto- na iepakojumu. Ievietojiet Intelligent Key. Pagrieziet programmu izvēles slēdzi uz transportēšanas režīmu. Nospiediet braukšanas rokturi un lē- nām nobrauciet ierīci lejā no rampas. Izņemiet Intelligent Key. Programmas izvēles slēdzis Pirms ekspluatācijas uzsākšanas Suku piestiprināšana BD variants BR variants Baterijas ievietošana Uzlādes raksturlīknes iestatīšana Citu ražotāju akumulatoru izmantošana Akumulatora uzlāde Uzlādes process Norādījumi par pirmo uzlādes reizi Baterijas, kurām nav nepieciešama īpaša apkope (mitrās baterijas) Sūkšanas stieņa montāža Izkraušana 268 LV- 4 BĪSTAMI Savainošanās risks. Pedāli tīrīšanas galvi- ņas pacelšanai/nolaišanai vienmēr spiediet tikai ar vienu kāju. Otru kāju stingri un droši turiet uz grīdas. Briesmu gadījumā atlaidiet drošības slēdzi/ braukšanas sviru.

Bojājuma risks. Lai brauktu atpakaļgaitā, jābūt paceltam sūkšanas stienim. Norādījums: Aparāts ir konstruēts tā, ka tīrīšanas galvi- ņa labajā pusē atrodas pāri aparāta malai. Tādēļ ir iespējams strādāt pārskatāmi un tuvu malai. Ievietojiet Intelligent Key. Ar grozāmpogu izvēlieties braukšanas ātrumu. Programmu izvēles slēdzi pārslēdziet uz transportēšanas režīmu. Brauciet ar aparātu. Uz priekšu: Spiediet braukšanas sviru uz priekšu. Atpakaļ: Spiediet braukšanas sviru atpakaļ. Norādījums: Aparāts kustās tikai tad, kad braukšanas svira tiek pārvirzīta par 15°. Aparāta kustības apturēšana: Atlaidiet braukšanas sviru. Atveriet tīrā ūdens tvertnes aizslēgu. Iepildiet tīru ūdeni (maksimāli 60 °C) līdz uzpildīšanas uzgaļa apakšmalai. Aizveriet tīrā ūdens tvertnes aizslēgu. Ar tīrā ūdens tvertnes automātisko uz- pildes sistēmu (opcija) Savienojiet šļūteni ar automātisko uzpil- dīšanas sistēmu un atveriet ūdens pie- vadu (maksimāli 60 °C, maks. 5 bar). Kontrolējiet aparātu; kad tvertne ir pil- na, automātiskā uzpildīšanas sistēma pārtrauc ūdens padevi. Noslēdziet ūdens pievadu un atvieno- jiet šļūteni no aparāta.

Bojājuma risks. Izmantojiet tikai ieteiktos tī- rīšanas līdzekļ us. Izmantojot citus tīrīšanas līdzekļus, lietotājs uzņemas atbildību par paaugstinātu risku attiecībā uz ekspluatāci- jas drošību un nelaimes gadījumu bries- mām. Izmantojiet tikai tos tīrīšanas līdzekļus, kuri nesatur šķīdinātājus, sālsskābi un fluor- ūdeņraža skābi. Ievērojiet uz tīrīšanas līdzekļiem dotos dro- šības norādījumus. Norādījums: Neizmantojiet stipri putojošus tīrīšanas lī- dzekļus. Ieteicamais tīrīšanas līdzeklis: Pa ceļam uz tīrīšanas galviņu cauri dozētā- jam tīram ūdenim tiek pievienots tīrīšanas līdzeklis. Norādījums: Ar dozētāju var pievienot maksimāli 3% tī- rīšanas līdzekļa. Ja nepieciešama lielāka deva, tīrīšanas līdzeklis jāpievieno tīrā ūdens tvertnē. Ievietojiet pudeli ar tīrīšanas līdzekli tu- rētājā. Noskrūvējiet pudeles vāciņu. Ievietojiet dozētāja sūkšanas šļūteni pudelē. Norādījums: Ja tīrā ūdens tvertne ir tukša, tīrīšanas lī- dzekļa dozēšana tiek apturēta. Tīrīšanas galviņa turpina darboties bez šķidruma pa- deves. Pielejiet tīrīšanas līdzekli tīrā ūdens tvertnē. Ar regulēšanas pogu iestatiet ūdens daudzumu atbilstoši grīdas klājuma ne- tīrības pakāpei. Norādījums: Pirmos tīrīšanas mēģinājumus veiciet ar mazāku ūdens daudzumu. Pakāpeniski pa- lieliniet ūdens daudzumu, līdz tiek sa- sniegts vēlamais tīrīšanas rezultāts. Dozētāja tīrīšanas līdzekļa sūknis darbojas tikai tad, ja ir minimālais ūdens daudzums. Nosūkšanas rezultātu uzlabošanai uz flīžu virsmām sūkšanas stieni var pagriezt līdz pat 5° ieslīpā stāvoklī. Atskrūvējiet spārnskrūvi. Pagrieziet sūkšanas stieni. Pievelciet spārnskrūves. Ja nav pietiekošs nosūkšanas rezultāts, var mainīt taisnā sūkšanas stieņa slīpumu. Pārregulējiet grozāmrokturi sūkšanas stieņa sasvēršanai. Aparātā jau ir iestatīti dažādu tīrīšanas programmu parametri. Atkarībā no dzeltenās Intelligent Key autori- zācijas, atsevišķus parametrus var izmainīt. Ja parametru izmaiņas paredzēts saglabāt pastāvīgi, iestatīšanai ir jāizmanto pelēkā Intelligent Key. Iestatīšana ir aprakstīta sa- daļā "Pelēkā Intelligent Key". Norādījums: Gandrīz visi programmas iestatījumu dis- pleja teksti sniedz skaidrojumu. Vienīgais izņēmums ir parametrs FACT: – Fine Clean: zems suku apgriezienu skaits pelēka aizplīvurojuma noņemša- nai akmens-keramikas flīzēm. – Whisper Clean: vidējs suku apgriezienu skaits regulārai tīrīšanai ar samazinātu trokšņa līmeni. – Power Clean: augsts suku apgriezienu skaits pulēšanai, kristalizēšanai un slaucīšanai. Pagrieziet programmu izvēles slēdzi vē- lamās tīrīšanas programmas pozīcijā. Grieziet informācijas pogu, līdz tiek pa- rādīts vēlamais parametrs. Nospiediet informācijas taustiņu - iesta- tītā vērtība mirgo. Iestatiet vajadzīgo vērtību, pagriežot in- formācijas pogu. Apstipriniet izmainīto iestatījumu, no- spiežot informācijas taustiņu, vai pagai- diet, līdz iestatītā vērtība tiks pārņemta automātiski pēc 10 sekundēm.

Risks sabojāt grīdas segumu. Nedarbiniet aparātu, stāvot uz vietas. Pagrieziet programmu izvēles slēdzi vē- lamās tīrīšanas programmas pozīcijā. Lai nolaistu tīrīšanas galviņu, nospie- diet pedāli nedaudz uz leju, pēc tam pa- virziet pa kreisi. Tādējādi pedālis tiek at- bloķēts. Lēnām atlaidiet, lai pedālis vir- zās uz augšu. Tīrīšanas galviņa tiek nolaista. Norādījums: Mašīnas apstāšanās un pārslodzes gadīju- mā suku motors apstājas. Darbība Braukšana Izejvielu iepildīšana saldūdens Mazgāšanas līdzekļi Lietošana Mazgāša- nas līdzekļi Visu ūdensizturīgo grīdu tīrī- šana to uzturēšanai RM 746 RM 780 Spīdošu virsmu (piem., gra- nīts) tīrīšana to uzturēšanai RM 755 es Rūpnieciskās ražošanas grīdu tīrīšana to uzturēšanai un vispārīgā tīrīšana RM 69 ASF Smalkakmens flīžu tīrīšana to uzturēšanai un vispārīga tīrīšana RM 753 Flīžu tīrīšana to uzturēšanai sanitārajā zonā RM 751 Tīrīšana un dezinficēšana sanitārajā zonā RM 732 Visu sārmizturīgo grīdu (piem., PVC) slāņa noņem- šana RM 752 Linoleja grīdu slāņa noņem- šana RM 754 Variants ar dozētāju DOSE (opcija) Varianti bez dozētāja Ūdens daudzuma iestatīšana Sūkšanas stieņa iestatīšana Ieslīps stāvoklis Slīpums Parametru iestatīšana Ar dzelteno Intelligent Key Tīrīšana Tīrīšanas galviņas nolaišana 269LV- 5 Nofiksējiet sviru vēlamajā pozīcijā. Pozīcija augšā: liels piespiešanas spēks Pozīcija lejā: mazs piespiešanas spēks Izvelciet sviru un nospiediet uz leju; sūkšanas stienis nolaižas. Norādījums: – Lai tīrītu flīzētas grīdas, taisno sūkša- nas stieni noregulējiet tā, lai tīrīšana ne- notiktu ar labo leņķi pret šuvēm. – Lai uzlabotu nosūkšanas rezultātu, ie- spējams noregulēt sūkšanas stieņa sānsveri un slīpumu (skat. "Sūkšanas stieņa iestatīšana"). – Ja netīrā ūdens tvertne ir pilna, plu- diņš noslēdz iesūkšanas atveri un sūk- šanas turbīna darbojas ar palielinātu apgriezienu skaitu. Šādā gadījumā iz- slēdziet sūkšanas funkciju un brauciet iztukšot netīrā ūdens tvertni. Noslēdziet regulēšanas pogu ūdens daudzuma iestatīšanai. Atlaidiet braukšanas sviru/drošības slē- dzi. Programmu izvēles slēdzi iestatiet uz "Sūkšana". Paceliet tīrīšanas galviņu. Pabrauciet nedaudz uz priekšu un uz- sūciet atlikušo ūdens daudzumu. Paceliet sūkšanas stieni. Sūkšanas turbīna turpina darboties vēl 10 sekundes, lai no sūkšanas stieņa un sūkšanas šļūtenes izsūktu atlikušo ūde- ni. Izņemiet Intelligent Key. Nepieciešamības gadījumā uzlādējiet bateriju.

Ievērojiet notekūdeņu attīrīšanas vietējos noteikumus. Izņemiet noteces šļūteni no turētāja un ievietojiet piemērotā savākšanas iekār- tā. Dozētāju saspiediet kopā vai salociet. Atveriet dozētāja vāku. Izlejiet netīro ūdeni - regulējiet ūdens daudzumu ar spiedienu vai salocīšanu. Izskalojiet netīrā ūdens tvertni ar tīru ūdeni vai iztīriet to ar netīrā ūdens tvert- nes skalošanas sistēmu (opcija). Lēnākai tīrā ūdens izliešanai vāku tikai paveriet, bet nenoņemiet to pilnībā. Lai varētu iztukšot ātrāk, pilnībā noņe- miet vāku. Lai izskalotu tīrā ūdens tvertni, pilnībā noņe- miet vāku un izņemiet tīrā ūdens filtru. Ievietojiet Intelligent Key. Izvēlieties vajadzīgo funkciju, pagriežot informācijas pogu. Detalizēts funkciju apraksts ir sniegts turpi- nājumā. Šajā izvēlnes punktā tiek piešķirta dzelteno Intelligent Key autorizācija. Kamēr redzams rādījums "Atslēgu izvēl- ne >>", nospiediet informācijas pogu. Izņemiet pelēko Intelligent Key un ievie- tojiet ieprogrammējamo dzelteno Intelli- gent Key. Izmaināmo izvēlnes punktu izvēlieties, pagriežot informācijas pogu. Nospiediet informācijas pogu. Izvēlnes punkta iestatījumu izvēlieties, pagriežot informācijas pogu. Apstipriniet iestatījumu, uzspiežot uz iz- vēlnes punkta. Nākamo izmaināmo izvēlnes punktu iz- vēlieties, pagriežot informācijas pogu. Lai saglabātu autorizāciju, pagriežot in- formācijas pogu, atveriet izvēlni "Sagla- bāt iestatījumus" un nospiediet informā- cijas pogu. Lai izietu no izvēlnes, pagriežot infor- mācijas pogu, atveriet "Iziet no izvēl- nes" un nospiediet informācijas pogu. Parametri, kas ir iestatīti ar pelēko Intelli- gent Key, saglabājas, līdz tiek izvēlēts cits iestatījums. Pagrieziet programmu izvēles slēdzi vē- lamās tīrīšanas programmas pozīcijā. Grieziet informācijas pogu, līdz parādās „Cleaning App >>". Nospiediet informācijas pogu - tiek pa- rādīts pirmais iestatāmais parametrs. Nospiediet informācijas taustiņu - iesta- tītā vērtība mirgo. Iestatiet vajadzīgo vērtību, pagriežot in- formācijas pogu. Apstipriniet izmainīto iestatījumu, no- spiežot informācijas taustiņu, vai pagai- diet, līdz iestatītā vērtība tiks pārņemta automātiski pēc 10 sekundēm. Izvēlieties nākamo parametru, griežot informācijas pogu. Pēc vajadzīgo parametru izmainīšanas grieziet informācijas pogu, līdz parādās "Iziet no izvēlnes". Nospiediet informācijas pogu - izvēlne tiek aizvērta. Nospiediet informācijas taustiņu - iesta- tītā vērtība mirgo. Iestatiet vajadzīgo valodu, pagriežot in- formācijas pogu. Apstipriniet izmainīto iestatījumu, no- spiežot informācijas taustiņu, vai pagai- diet, līdz iestatītā vērtība tiks pārņemta automātiski pēc 10 sekundēm. Iestata suku inerces darbību. Iestatījumu veic tāpat kā "Iestatīt valo- du" gadījumā. Grieziet informācijas pogu, līdz parādās akumulatoru izvēlne. Nospiediet informācijas pogu - atbilsto- ši iebūvētajam akumulatoram izvēlie- ties uzlādes raksturlīkni. Norāde: Uzlādes raksturlīknes iestatī- šanu vēlam veikt tikai pēc konsultācijas ar Kärcher klientu dienestu. Īpaši tad, ja akumulators nav ietverts izvēlnē. Apstipriniet izmainīto iestatījumu, no- spiežot informācijas taustiņu, vai pagai- diet, līdz iestatītā vērtība tiks pārņemta automātiski pēc 10 sekundēm. Atjauno pamatiestatījumu. BĪSTAMI Savainošanās risks! Aparātu iekraut un iz- kraut drīkst tikai kāpumos, kuru slīpums ne- pārsniedz maksimālo vērtību (skatīt "Teh- niskie dati"). Brauciet lēnām. 몇 UZMANĪBU Savainošanās un bojājumu risks! Trans- portējot ņemiet vērā aparāta svaru. Paceliet tīrīšanas galviņu, lai novērstu suku bojājumus. Izņemiet suku, lai novērstu tās bojāju- mus. Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos. Suku piespiešanas spēka regulēšana Sūkšanas stieņa nolaišana Apturēšana un izslēgšana Netīrā ūdens izlaišana Tīrā ūdens izliešana Pelēkā Intelligent Key Atslēgu izvēlne >> Cleaning App >> Valodas iestatīšana Suku inerces darbība Uzlādes raksturlīknes iestatīšana LOAD DEFAULT Transportēšana 270 LV- 6 몇 UZMANĪBU Savainošanās un bojājumu risks! Uzglabā- jot ņemiet vērā aparāta svaru. Šo aparātu drīkst uzglabāt tikai iekštelpās. BĪSTAMI Savainošanās risks! Pirms jebkuriem apa- rāta apkopes darbiem izņemiet Intelligent Key un atvienojiet lādētāja kontaktdakšu. Nolejiet un likvidējiet netīro ūdeni un at- likušo tīro ūdeni. Ieteicamie tīrīšanas darbi pēc noteiktiem tī- rīšanas intervāliem tiek parādīti displejā. Kad parādās attiecīgā indikācija, veiciet apkopes darbus. Nospiediet informācijas pogu: indikācija tiks atiestatīta. Pēc noteiktiem laika in- tervāliem indikācija parādīsies no jau- na. Norāde: ar servisa atiestati (service reset) tiek atiestatīti arī visi apkopes intervāli.

Bojājuma risks. Aparātu neapsmidziniet ar ūdeni un neizmantojiet agresīvus tīrīšanas līdzekļus. Izlejiet netīro ūdeni. Izskalojiet netīrā ūdens tvertni ar tīru ūdeni vai iztīriet to ar netīrā ūdens tvert- nes skalošanas sistēmu (opcija). Izņemiet un iztīriet lielo netīrumu sietu netīrā ūdens tvertnē. No ārpuses aparātu notīriet ar mitru lu- patiņu, kas piesūcināta ar maigi sārmai- nu ūdeni. Iztīriet turbīnas aizsargsietu. Tikai BR variantam: Izņemiet un iztuk- šojiet lielo netīrumu tvertni. Tikai BR variantam: iztīriet ūdens sada- les tekni (skatiet nodaļu "Apkopes dar- bi"). Notīriet sūkšanas mēlītes un pulēšanas mēlītes, pārbaudiet to nodilumu un va- jadzības gadījumā nomainiet tās. Pārbadiet suku nolietojumu, nepiecie- šamības gadījumā nomainiet. Paspiediet netīrā ūdens tvertnes noslē- gu uz iekšu un aizveriet netīrā ūdens tvertnes vāku tā, lai žūšanas nolūkos paliktu sprauga. Akumulatora uzlāde: Ja uzlādes stāvoklis ir zem 50%, aku- mulatora uzlādi veikt pilnībā un bez pār- traukuma. Ja uzlādes stāvoklis ir virs 50%, akumu- latora uzlādi veikt tikai tad, ja nākamajā lietošanas reizē tiek patērēts pilns dar- bības laiks. Regulāri lietojot, akumulatoru nepiecie- šams vismaz vienreiz nedēļā uzlādēt pilnībā un bez pārtraukuma. Pārbaudiet, vai nav oksidējušies aku- mulatora poli, vajadzības gadījumā no- tīriet. Pievērsiet uzmanību savienojuma kabeļu fiksācijai. Notīriet blīves starp netīrā ūdens tvertni un vāku un pārbaudiet to hermētisku- mu, vajadzības gadījumā nomainiet tās. Ja ierīcē ir baterijas, kurām jāveic apko- pe, pārbaudiet elementu elektrolīta blī- vumu. Iztīriet suku tuneli (tikai BR variants). Ja ilgāku laiku netiek izmantota, ierīci novietot uzglabāšanai tikai ar pilnībā uzlādētu akumulatoru. Vismaz reizi mē- nesī pilnībā uzlādēt akumulatoru. Ļaujiet klientu apkalpošanas dienestam veikt priekšrakstos noteikto pārbaudi. Atveriet netīrā ūdens tvertnes vāku. Saspiediet fiksācijas āķus. Noņemiet pludiņu. Grieziet turbīnas aizsargsietu pretēji pulksteņrādītāja virzienam. Noņemiet turbīnas aizsargsietu. Ar ūdeni izskalojiet netīrumus no turbī- nas aizsargsieta. Iemontējiet turbīnas aizsargsietu atpa- kaļ. Uzspraudiet pludiņu. Izlaidiet netīro ūdeni, skatīt nodaļu "Ne- tīrā ūdens izlaišana". Atveriet netīrā ūdens tvertnes vāku. Noņemiet no skalošanas sistēmas elastīgo noslēgu. Savienojiet ūdens šļūteni ar skalošanas sistēmu. Aizveriet netīrā ūdens tvertnes vāku, līdz tas uzguļ uz elastīgā noslēga. Atveriet ūdens pievadu un skalojiet ne- tīrā ūdens tvertni apm. 30 sekundes. Nepieciešamības gadījumā skalošanu atkārtojiet 2 līdz 3 reizes. Noslēdziet ūdens pievadu un atvieno- jiet šļūteni no aparāta. Uzlieciet elastīgo noslēgu atpakaļ uz pieslēguma. Atstājiet netīrā ūdens tvertnes vāku puspavērtu, lai tvertne varētu izžūt. 1 Nodiluma atzīme 2 Sūkšanas mēlīte Sūkšanas mēlītes ir jānomaina vai jāap- griež, ja tās ir nolietotas līdz nodiluma atzī- mei. Noņemiet sūkšanas stieni. Izskrūvējiet rokturus. Glabāšana Kopšana un tehniskā apkope Apkopes grafiks Apkopes veikšanas intervāli Displeja indikācija Parādās ik pēc Sūkšanas stieņa tīrīšana 20 h Šķiedru filtra tīrīšana 20 h Ūdens filtra tīrīšana 50 h Sūkšanas mēlīšu pārbau-

100 h Suku pārbaude 100 h Service reset 200 h Pēc katras lietošanas Ik nedēļu Reizi mēnesī Ik gadu Apkopes darbi Turbīnas aizsargsieta tīrīšana Netīrā ūdens tvertnes skalošanas sistēma (opcija) Sūkšanas mēlīšu nomaiņa vai apgriešana 271LV- 7 Izņemiet plastmasas detaļas. Izņemiet sūkšanas mēlītes. Iebīdiet jaunas vai otrādi apgrieztas sūkšanas mēlītes. Iebīdiet plastmasas detaļas. Ieskrūvējiet rokturus un pievelciet. Noņemiet gumijas līsti un iztīriet tekni ar lupatiņu. Pēc tīrīšanas uzspiediet gumi- jas līsti vienmērīgi atpakaļ. Paceliet tīrīšanas galviņu. Atbrīvojiet gultņa korpusa vāka fiksāci- ju. Nospiediet gultņa korpusa vāku uz leju un izņemiet. Izņemiet suku veltnīti. Norāde: Nomainiet suku veltņus, kad saru garums sasniedzis 10 mm. Ievietojiet jaunu suku veltnīti. Nostipriniet gultņa korpusa vāku ap- grieztā secībā. Atkārtojiet procesu pretējā pusē. Paceliet tīrīšanas galviņu. Nospiediet suku nomaiņas pedāli uz le- ju, pārvarot pretestību. Izņemiet diskveida suku sānos zem tīrī- šanas galviņas. Turiet jaunu diskveida suku zem tīrīša- nas galviņas, paspiediet uz augšu un nofiksējiet. Pastumiet aparātu apm. 2 m uz priekšu, lai vadrullīši būtu vērsti atpakaļ. Lai nolaistu tīrīšanas galviņu, nospie- diet pedāli nedaudz uz leju, pēc tam pa- virziet pa kreisi. Tādējādi pedālis tiek at- bloķēts. Lēnām atlaidiet, lai pedālis vir- zās uz augšu. Tīrīšanas galviņas pacelšanas svira no- laižas uz leju. 1 Atsperes elements 2 Drošības tapa 3 Spaiļu kārbas pārsegs 4 Fiksācijas tapas ierobs 5 Ekscentra svira Noņemiet spaiļu kārbas pārsegu. Novietojiet tīrīšanas galviņu pa vidu priekšā aparātam. Savienojiet tīrīšanas galviņas strāvas apgādes kabeli ar aparātu. Uzlieciet spaiļu kārbas pārsegu. Savienojiet tīrīšanas galviņas šļūtenes uzmavu ar aparāta šļūteni. 1 Vadāmais rokturis 2 Tīrīšanas galviņa Lebīdiet stumšanas rokturi tīrīšanas galviņas stiprinājumā. 1 Drošības tapa Tīrīšanas galvas stiprinājumā no apak- šas ievietot fiksācijas tapu. 1 Drošības tapa 2 Sprosttapa Sprosttapu izbīdīt caur fiksācijas tapu un noliekt fiksācijas gredzenus. 1 Ekscentra svira 2 Drošības tapa Atveriet pacelšanas sviras pārbīdāmā stiprinājuma ekscentra sviru. Aizspiediet tīrīšanas galviņu līdz galam pret stumšanas rokturi. Norāde: jo mazāka ir tīrīšanas galviņas brīvkustība pēc nostiprināšanas, jo ma- zāk vibrāciju ir tīrīšanas laikā. Pārbīdiet aptveri un ielieciet un nofiksē- jiet drošības tapu. Noslēdziet ekscentra sviru. Nolaidiet ūdens tvertni pilnībā uz leju, pārbaudiet fiksāciju. Demontāža notiek kā montāža, tikai ap- grieztā secībā. 몇 UZMAN ĪBU Demontējot tīrīšanas galviņu, mašīna var kļūt nestabila, tādēļ raugiet, lai tiktu sagla- bāta stabilitāte. Vajadzības gadījumā aizmugurē palieciet paliktņus, tādējādi to nodrošinot pret apgā- šanos. Ūdens sadales teknes tīrīšana Suku veltnīšu nomaiņa Diskveida sukas nomaiņa Tīrīšanas galviņas montāža Tīrīšanas galviņas demontāža 272 LV- 8 Apejoties ar akumulatoriem, obligāti jāievē- ro sekojoši drošības norādījumi: BĪSTAMI Sprādzienbīstamība. Nelieciet uz akumula- tora, tas nozīmē arī uz poliem un starpele- mentu savienotājiem instrumentus vai līdzī- gus priekšmetus. Savainojumu gūšanas risks. Nekad neļau- jiet brūcēm nonākt saskarē ar svinu. Pēc darba ar baterijām vienmēr notīriet rokas.

Pilnais komplekts (24 V/180 Ah) ar pieslē- guma kabeli, pasūt. Nr. 4.035-440.0 Pastumiet aparātu apm. 2 m uz priekšu, lai vadrullīši būtu vērsti atpakaļ. Nolaidiet tīrīšanas galviņu. Iztukšojiet tīrā un netīrā ūdens tvertnes. Atbrīvojiet tvertnes fiksatoru un paceliet tvertni. Ievietojiet akumulatorus tīrīšanas galvi- ņas virzienā nodalījumā tā, lai tie būtu vienā līmenī, to nostiprināšanai pamat- nē ir jāievieto komplektā pievienotie at- balsta klucīši. 몇 UZMANĪBU Veicot akumulatoru demontāžu un montā- žu, mašīna var kļūt nestabila, tādēļ raugiet, lai tiktu saglabāta stabilitāte. Savienojiet klāt pievienoto pieslēguma kabeli ar vēl brīvajiem bateriju poliem (+) und (-). Savienojiet polus ar komplektā iekļauto savienošanas kabeli.

Ievērojiet pareizu polaritāti. Shēma 2 akumulatoru iebūvēšanai Shēma 4 akumulatoru iebūvēšanai Nolaidiet ūdens tvertni pilnībā uz leju, pārbaudiet fiksāciju. Norādījums: Pirms ierīces lietošanas uzsākšanas uzlā- dējiet baterijas. Skatīt nodaļu "Akumulatoru uzlāde". 몇 UZMANĪBU Apgāžoties aparātam, pastāv bojājumu risks; akumulatorus izbūvējiet tikai tad, ja aparātam ir uzstādīta tīrīšanas galviņa. Izņemiet Intelligent Key. Pastumiet aparātu apm. 2 m uz priekšu, lai vadrullīši būtu vērsti atpakaļ. Nolaidiet tīrīšanas galviņu. Iztukšojiet tīrā un netīrā ūdens tvertnes. Atbrīvojiet tvertnes fiksatoru un paceliet tvertni. Atvienojiet kabeli no baterijas negatīvā pola. Atvienojiet atlikušos kabeļus no bateri- jām. Izņemiet atbalsta klucīšus vai putuplas- ta detaļas. 몇 UZMANĪBU Veicot akumulatoru demontāžu un montā- žu, mašīna var kļūt nestabila, tādēļ raugiet, lai tiktu saglabāta stabilitāte. Izņemiet baterijas. Izlietotās baterijas utilizējiet saskaņā ar spēkā esošajiem noteikumiem. Lai veicinātu aparāta drošu darbu, var nos- lēgt tehniskās apkopes līgumus ar pilnvaro- tu Kärcher realizācijas nodaļu. Sala riska gadījumā: Iztukšojiet tīrā un netīrā ūdens tvertnes. Novietojiet aparātu pret salu aizsargātā telpā. BĪSTAMI Savainošanās risks! Pirms jebkuriem apa-

ta apkopes darbiem izņemiet Intelligent Key un atvienojiet lādētāja kontaktdakšu. Nolejiet un likvidējiet netīro ūdeni un at- likušo tīro ūdeni. Ja displejā parādās citi traucējumu paziņo- jumi vai traucējumu nevar novērst: Izņemiet Intelligent Key. Pagaidiet 10 sekundes. Ievietojiet Intelligent Key. Ja kļūda atkārtojas, izsauciet klientu dienestu. Akumulatori Ievērot norādījumus uz akumula- tora, lietošanas pamācībā un au- tomašīnas ekspluatācijas instruk- cijā Valkāt aizsargbrilles Nepielaist bērnus pie skābes un akumulatoriem Sprādzienbīstamība Uguns, dzirksteles, atklātā gaisma un smēķēšana ir aizliegti Ķīmisko apdegumu bīstamība Pirmā palīdzība Brīdinājuma piezīme Utilizācija Nemest akumulatoru atkritumu kastē Ieteicamie akumulatori B 60 Pasūtījuma Nr. Apraksts 6.654-141.0

180 Ah - nav nepie- ciešama īpaša apko-

6 V** Baterijas ievietošana un pieslēgšana Bateriju demontāža Apkopes līgums Aizsardzība pret aizsalšanu Traucējumi Traucējumi ar indikāciju displejā Displeja indikācija Traucējuma novēršana ERR_I_BÜRSTE_049 Pārbaudiet vai sukas nebloķē svešķermeņi, nepieciešamības gadījumā noņemiet svešķermeņus. ERR_I_TURB_050 Pārbaudiet, vai nav netīra sūkšanas turbīna, ja nepieciešams, iztīriet. ERR_U_BATT_001 Pārbaudīt akumulatoru, pēc vajadzības uzlādēt. 273LV- 9 Traucējumi bez indikācijas displejā Darbības traucējums Traucējuma novēršana Aparātu nevar iedarbi- nāt Gaidīšanas režīms (stand-by). Izslēdziet aparātu un no jauna ielieciet Intelligent Key. Iestatiet programmu izvēles slēdzi uz vēlamo programmu. Pārbaudīt akumulatoru, pēc vajadzības uzlādēt. Pārbaudiet, vai ir pieslēgtas akumulatora spailes. Nepietiekošs ūdens daudzums Pārbaudiet tīrā ūdens daudzumu, nepieciešamības gadījumā piepildiet tvertni. Ar ūdens daudzuma regulēšanas pogu palieliniet ūdens daudzumu. Noskrūvējiet tīrā ūdens tvertnes aizslēgu. Izņemiet un iztīriet tīrā ūdens filtru. Ielieciet filtru un uzskrūvējiet aiz- slēgu. Izņemiet no tīrīšanas galviņas ūdens sadales līsti un iztīriet ūdens kanālu (tikai R tīrīšanas galviņai). Pārbadiet vai šļūtenes nav aizsprostojušās, nepieciešamības gadījumā tīriet. Netiek dozēts tīrīšanas līdzeklis Palieliniet ūdens daudzumu, lai tiktu aktivizēts dozēšanas sūknis. Tīrīšanas līdzekļa līmeņa pārbaude Nepietiekoša sūkšanas jauda. Notīriet blīves starp netīrā ūdens tvertni un vāku un pārbaudiet to hermētiskumu, vajadzības gadījumā nomai- niet tās. Pilna netīrā ūdens tvertne, apturiet aparātu un iztukšojiet netīrā ūdens tvertni Pārbaudiet, vai nav netīrs turbīnas aizsargsiets, ja nepieciešams, iztīriet. Notīriet sūkšanas mēlītes pie sūkšanas stieņa, nepieciešamības gadījumā nomainiet. Pārbadiet vai šļūtenes nav aizsprostojušās, nepieciešamības gadījumā tīriet. Pārbadiet vai šļūtenes nav bojātas, nepieciešamības gadījumā nomainiet. Pārbaudiet, vai ir slēgts netīrā ūdens noteces šļūtenes vāks. Pārbaudiet sūkšanas stieņa iestatījumu. Nepietiekošs tīrīšanas rezultāts Pārbadiet suku nolietojumu, nepieciešamības gadījumā nomainiet. Sukas negriežas Pārbaudiet vai sukas nebloķē svešķermeņi, nepieciešamības gadījumā noņemiet svešķermeņus. Ja ir nostrādājis elektronikas pārsprieguma slēdzis, pagrieziet programmu izvēles slēdzi uz "OFF", pēc tam no jauna iestatiet vajadzīgo programmu. Vibrācijas tīrīšanas laikā Iespējams, ka jāizmanto mīkstākas sukas. Tīrīšanas galviņai ir brīvkustība; atveriet ekscentra sviru un aizspiediet tīrīšanas galviņu līdz galam pret stum- šanas rokturi, noslēdziet ekscentra sviru. Ja rodas traucējumi, kurus nav iespējams novērst ar šīs tabulas palīdzību, izsauciet klientu apkalpošanas dienestu. B 60 piederumi BR aparāti B 60 W Bp (suku veltņu piederumi) Apzīmējums Daļas Nr. Darba pla- tums 550 mm Daļas Nr. Darba pla- tums 650 mm Apraksts Iepakojuma vienība Aparātam vajag Suku veltnis, sarkans (vidējs, standarta) 6.906-934.0 6.906-935.0 Arī netīrāku grīdu tīrīšanai. 1 2 Suku veltnis, balts (mīksts) 6.906-977.0 6.906-981.0 Jutīgu grīdu pulēšanai un kopšanai. 1 2 Suku veltnis, oranžs (augsts/zems) 6.906-978.0 6.906-982.0 Strukturēto grīdas virsmu (aizsargflīzes utt.) beršanai.

Suku veltnis, zaļš (ciets) 6.906-979.0 6.906-983.0 Ļoti netīru grīdu pamattīrīšanai un slāņa noņemšanai (piem., vasks, akrilāti).

Veltņa uzlika, sarkana (vidēja) 6.369-456.0 6.369-456.0 Viegli netīru grīdu tīrīšanai. 20 80

Veltņa uzlika, zaļa (cieta) 6.369-455.0 6.369-455.0 Vidēji līdz ļoti netīru grīdu tīrīšanai. 20 80

274 LV- 10 BD aparāti B 60 W Bp (diskveida suku piederumi) Apzīmējums Daļas Nr. Darba pla- tums 550 mm Daļas Nr. Darba pla- tums 650 mm Apraksts Iepakojuma vienība Aparātam vajag Diskveida suka, dabiska (mīksta) 4.905-016.0 4.905-012.0 Grīdu pulēšanai. 1 1 Diskveida suka, balta 4.905-015.0 4.905-011.0 Jutīgu grīdu pulēšanai un kopšanai. 1 1 Diskveida suka, sarkana (vidēja, standarta) 4.905-014.0 4.905-010.0 Mēreni netīru un jutīgu grīdu tīrīšanai. 1 1 Diskveida suka, melna 4.905-017.0 4.905-013.0 Ļoti netīru grīdu tīrīšanai. 1 1 Uzliku šķīvis 4.762-445.0 4.762-446.0 Uzliku uztveršanai. 1 1 BR/BD aparāti B 60 W Bp (sūkšanas stieņa piederumi) Apzīmējums Daļas Nr. Darba platums 850 mm Daļas Nr. Darba platums 940 mm Apraksts Iepako- juma vienība Aparātam vajag Gumijas uzgalis, zils 6.273-214.0 6.273-213.0 Standarts Pāris 1 pāris Gumijas mēlīte, caurspīdīga, rievota 6.273-207.0 6.273-208.0 noturīgs pret eļļām Pāris 1 pāris Gumijas mēlīte, caurspīdīga 6.273-229.0 6.273-205.0 Neveido strīpas Pāris 1 pāris Gumijas mēlīte, caurspīdīga 6.273-290.0 6.273-291.0 Problemātiskām grīdām Pāris 1 pāris Sūkšanas stienis, taisns 4.777-401.0 4.777-402.0 Standarts 1 1 Sūkšanas stienis, liekts 4.777-411.0 4.777-412.0 Standarts 1 1 Tehniskie dati BR aparāts B

R 55 R 65 D 55 D 65 Jauda Nominālais spriegums V 24 Akumulatora kapacitāte Ah (5h) 105, 170, 180 Vidējā uzņemšanas jauda W 2100 Braukšanas motora jauda (nominālā jauda) W 300 Sūkšanas motora jauda W 580 Sukas motora jauda W 2 x 600 Sūkšana Sūkšanas jauda, gaisa daudzums (maks.) l/s 22 Sūkšanas jauda, zemspiediens (maks.) kPa (mbar) 16,7 (167) Tīrīšanas sukas Sukas apgriezienu skaits 1/min 600 - 1300 180 Izmēri un svars Teorētiskā jauda uz virsmas vienību m²/h 3300 3900 3300 3900 Maks. pieļaujamais kāpums % 2 Tīrā/netīrā ūdens tvertnes tilpums l 60/60 Maks. ūdens temperatūra °C 60 Maks. ūdens spiediens MPa (bar) 0,5 (5) Pašmasa (transporta svars) kg 232 (ar 180 Ah akumulatoriem) Kopējais svars (darba gatavībā) kg 292 (ar 180 Ah akumulatoriem) Saskaņā ar EN 60335-2-72 aprēķinātās vērtības Kopējā svārstību vērtība m/s

0,3 Nenoteiktība K m/s

0,2 Skaņas spiediena līmenis L

dB(A) 70 Nenoteiktība K

dB(A) 2 Skaņas jaudas līmenis L

dB(A) 83 Rezervētas tiesības veikt tehniskas izmaiņas! 275LV- 11 Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozī- bā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un vese- lības aizsardzības prasībām. Iekārtā izda- rot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku. Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru. Pilnvarotais sagatavot dokumentāciju: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/03/01 Izmantot tikai oriģinālos piederumus un ori- ģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com. ES Atbilstības deklarācija Produkts: Grīdas mazgāšanas iekārta Padomi: 1.384-xxx Attiecīgās ES direktīvas: 2006/42/EK (+2009/127/EK) 2004/108/EG 2014/53/EU (TCU) Piemērotās harmonizētās normas: EN 55012: 2007 + A1: 2009 EN 60335–1 EN 60335-2-29 EN 60335-2-72 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 61000–6–2: 2005 EN 62233: 2008 TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.2.2 EN 300 330 V2.1.1 Izmantotie valsts standarti:
