LIETOŠANAS INSTRUKCIJA HD 10214 S Classic Kärcher

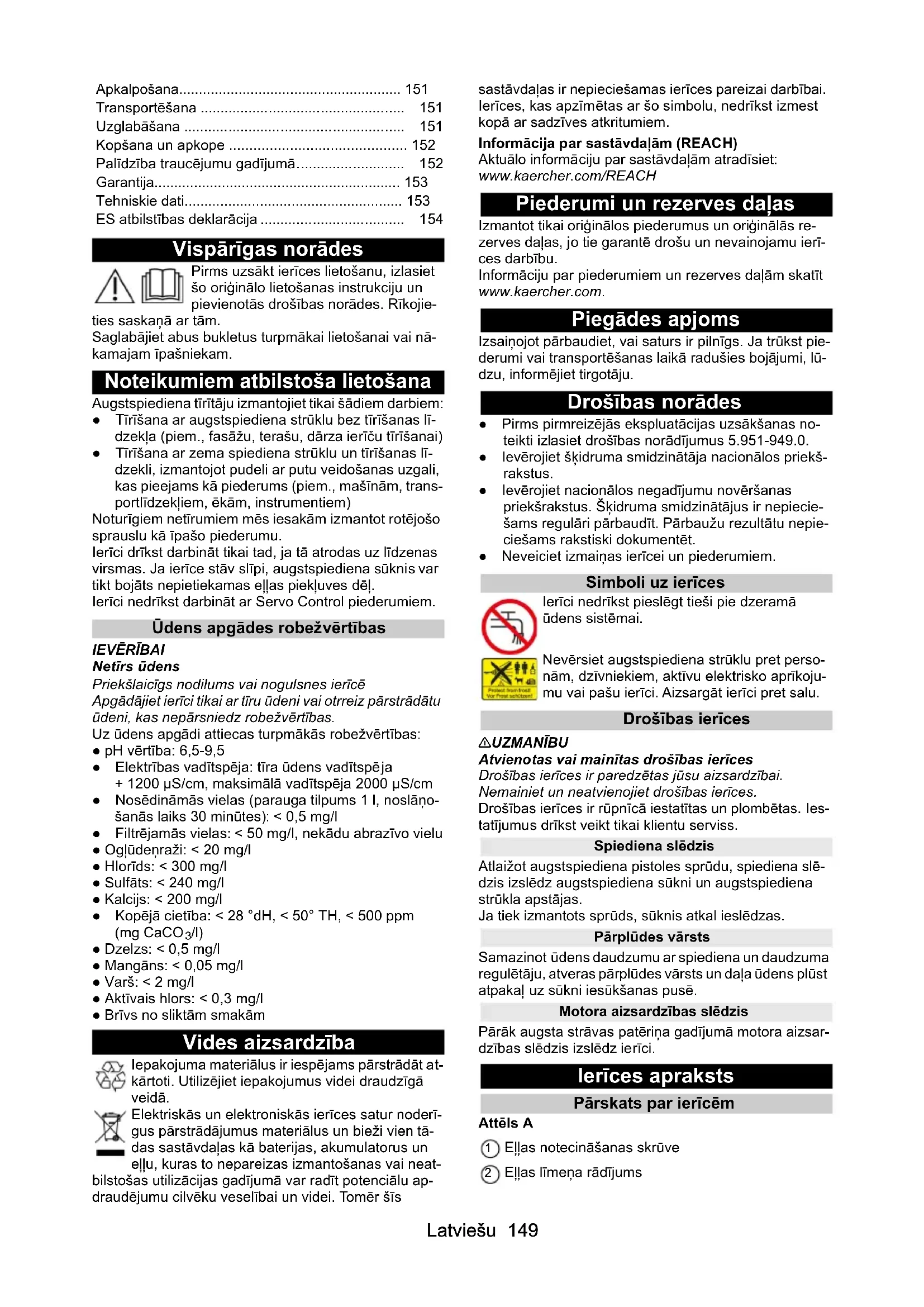

• dB(A)86919193 HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S Vispārīgas norādes p. 149
• Noteikumiem atbilstoša lietošana p. 149
• Vides aizsardzība p. 149
• Piederumi un rezerves daļas p. 149
• Piegādes apjoms p. 149
• Drošības norādes p. 149
• Ierīces apraksts p. 149
• Montāža p. 150
• Strāvas pieslēgums p. 150
• Ūdens pieslēgums Latviešu 149 Vispārīgas norādes Pirms uzsākt ierīces lietošanu, izlasiet šo oriģinālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojie- ties saskaņā ar tām. Saglabājiet abus bukletus turpmākai lietošanai vai nā- kamajam īpašniekam. Noteikumiem atbilstoša lietošana Augstspiediena tīrītāju izmantojiet tikai šādiem darbiem: ● Tīrīšana ar augstspiediena strūklu bez tīrīšanas lī- dzekļa (piem., fasāžu, terašu, dārza ierīču tīrīšanai) ● Tīrīšana ar zema spiediena strūklu un tīrīšanas lī- dzekli, izmantojot pudeli ar putu veidošanas uzgali, kas pieejams kā piederums (piem., mašīnām, trans- portlīdzekļiem, ēkām, instrumentiem) Noturīgiem netīrumiem mēs iesakām izmantot rotējošo sprauslu kā īpašo piederumu. Ierīci drīkst darbināt tikai tad, ja tā atrodas uz līdzenas virsmas. Ja ierīce stāv slīpi, augstspiediena sūkni p. 150

var tikt bojāts nepietiekamas eļļas piekļuves dēļ. Ierīci nedrīkst darbināt ar Servo Control piederumiem. Ūdens apgādes robežvērtības

Netīrs ūdens Priekšlaicīgs nodilums vai nogulsnes ierīcē Apgādājiet ierīci tikai ar tīru ūdeni vai otrreiz pārstrādātu ūdeni, kas nepārsniedz robežvērtības. Uz ūdens apgādi attiecas turpmākās robežvērtības: ● pH vērtība: 6,5-9,5 ● Elektrības vadītspēja: tīra ūdens vadītspē

+ 1200 µS/cm, maksimālā vadītspēja 2000 µS/cm ● Nosēdināmās vielas (parauga tilpums 1 l, noslāņo- šanās laiks 30 minūtes): < 0,5 mg/l ● Filtrējamās vielas: < 50 mg/l, nekādu abrazīvo vielu ● Ogļūdeņraži: < 20 mg/l ● Hlorīds: < 300 mg/l ● Sulfāts: < 240 mg/l ● Kalcijs: < 200 mg/l ● Kopējā cietība: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO

/l) ● Dzelzs: < 0,5 mg/l ● Mangāns: < 0,05 mg/l ● Varš: < 2 mg/l ● Aktīvais hlors: < 0,3 mg/l ● Brīvs no sliktām smakām Vides aizsardzība Iepakojuma materiālus ir iespējams pārstrādāt at- kārtoti. Utilizējiet iepakojumus videi draudzīgā veidā. Elektriskās un elektroniskās ierīces satur noderī- gus pārstrādājumus materiālus un bieži vien tā- das sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras to nepareizas izmantošanas vai neat- bilstošas utilizācijas gadījumā var radīt potenciālu ap- draudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem. Informācija par sastāvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH Piederumi un rezerves daļas Izmantot tikai oriģinālos piederumus un oriģinālās re- zerves daļas, jo tie garantē drošu un nevainojamu ierī- ces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com. Piegādes apjoms Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst pie- derumi vai transportēšanas laikā radušies bojājumi, lū- dzu, informējiet tirgotāju. Drošības norādes ● Pirms pirmreizējās ekspluatācijas uzsākšanas no- teikti izlasiet drošības norādījumus 5.951-949.0. ● Ievērojiet šķidruma smidzinātāja nacionālos priekš- rakstus. ● Ievērojiet nacionālos negadījumu novēršanas priekšrakstus. Šķidruma smidzinātājus ir nepiecie- šams regulāri pārbaudīt. Pārbaužu rezultātu nepie- ciešams rakstiski dokumentēt. ● Neveiciet izmaiņas ierīcei un piederumiem. Simboli uz ierīces Ierīci nedrīkst pieslēgt tieši pie dzeramā ūdens sistēmai. Nevērsiet augstspiediena strūklu pret perso- nām, dzīvniekiem, aktīvu elektrisko aprīkoju- mu vai pašu ierīci. Aizsargāt ierīci pret salu. Drošības ierīces 몇 UZMANĪBU Atvienotas vai mainītas drošības ierīces Drošības ierīces ir paredzētas jūsu aizsardzībai. Nemainiet un neatvienojiet drošības ierīces. Drošības ierīces ir rūpnīcā iestatītas un plombētas. Ies- tatījumus drīkst veikt tikai klientu serviss. Spiediena slēdzis Atlaižot augstspiediena pistoles sprūdu, spiediena slē- dzis izslēdz augstspiediena sūkni un augstspiediena strūkla apstājas. Ja tiek izmantots sprūds, sūknis atkal ieslēdzas. Pārplūdes vārsts Samazinot ūdens daudzumu ar spiediena un daudzuma regulētāju, atveras pārplūdes vārsts un daļa ūdens plūst atpakaļ uz sūkni iesūkšanas pusē. Motora a

• zsardzības slēdzis Pārāk augsta strāvas patēriņa gadījumā motora aizsar- dzības slēdzis izslēdz ierīci. Ierīces apraksts Pārskats par ierīcēm Attēls A 1 Eļļas notecināšanas skrūve 2 Eļļas līmeņa rādījums Apkalpošana p. 151
• Transportēšana p. 151
• Uzglabāšana p. 151
• Kopšana un apkope p. 152
• Palīdzība traucējumu gadījumā p. 152
• Garantija p. 153
• Tehniskie dati p. 153
• ES atbilstības deklarācija 50 Latviešu 3 Atgaisošanas skrūve 4 Datu plāksnīte 5 Ierīces slēdzis 6 Šļūtenes āķis, kabeļa āķis 7 Stumšanas rokturis 8 Uzmavuzgrieznis 9 Augstspiediena sprausla 10 Strūklas caurule EASY!Lock Classic 11 Augstspiediena pistole EASY!LOCK Classic 12 Drošinātājs 13 Sprūds 14 Augstspiediena šļūtene EASY!Lock Classic 15 Strūklas caurules turētājs 16 Piederumu nodalījums 17 Spiediena / daudzuma regulētājs 18 Augstspiediena pieslēgums EASY!Lock 19 Smalkais filtrs 20 Ūdens pieslēgums Krāsu marķējums ● Tīrīšanas procesa vadības elementi ir dzelteni. ● Apkopes un servisa vadības elementi ir gaiši pelēki. Montāža Stumšanas roktura piestiprināšana p. 1541

1. Uzlikt stumšanas rokturi uz cauruļveida rāmja.

Attēls B 1 Stumšanas rokturis 2 Caurules rāmis

2. Abas savienojuma vietas nostiprināt ar skrūvēm,

paplāksnēm un uzgriežņiem. Attēls C 1 Skrūve M8x45 2 Paplāksne 8 3 Stumšanas rokturis 4 Uzgrieznis M8, pašbloķējošs 5 Cauruļveida rāmis Eļļas atgaisošanas instalācija

1. Izskrūvēt aizbāzni un utilizēt to.

Attēls D 1 Aizbāznis 2 Atgaisošanas skrūve

2. Ieskrūvēt un stingri pievilkt atgaisošanas skrūvi.

Bojājumu risks Ja aizbāznis pirms ekspluatācijas uzsākšanas netiek aizstāts ar atgaisošanas skrūvi, var tikt bojāts augst- spiediena sūknis. Noteikti nomainiet aizbāzni pret atgaisošanas skrūvi. Eļļas līmeņa uzraudzība

1. Ierīci uzstādīt horizontāli.

2. Eļļas līmenim jābūt eļļas līmeņa atzīmes vidū.

3. Ja nepieciešams, izskrūvēt atgaisošanas skrūvi un

uzpildīt eļļu (skatīt "Tehniskie dati".) Piederumu montāža Norādījum EASY!Lock sistēmas ātrā savienojuma vītne nodrošina ātru un drošu komponentu savienojumu tikai ar vienu apgriezienu.

2. Uzskrūvējiet uzmavuzgriezni un pievelciet ar roku

4. Savienojiet ierīces augstspiediena šļūteni ar augst-

spiediena pistoli un augstspiediena pieslēgumu un pievelciet ar roku (EASY!Lock). Strāvas pieslēgums BĪSTAMI Strāvas trieciena radīti savainojuma draudi Ar spraudņa starpniecību savienojiet ierīci ar elektrības tīklu. Nepārtraucams savienojums ar strāvas tīklu nav atļauts. Spraudnis ir paredzēts atvienošanai no strāvas. Ierīci pievienojiet tikai maiņstrāvai. Izmantojiet pagarinātāju ar pietiekamu šķērsgriezumu (skatīt "Tehniskie dati"). Pilnībā notiniet pagarinātāju no kabeļa spoles.

1. Notiniet tīkla kabeli un izvietojiet uz zemes.

2. Iespraudiet tīkla spraudni kontaktligzdā.

Ūdens pieslēgums Pieslēgums pie ūdensvada

Netīrā ūdens atplūde dzeramā ūdens tīklā Bīstamība veselībai Ievērojiet ūdensapgādes noteikumus. Saskaņā ar spēkā esošajiem noteikumiem ierīci nekad nedrīkst ekspluatēt pie dzeramā ūdens tīkla bez sistē- mas atdalītāja. Izmantojiet KÄRCHER sistēmas atdalī- tāju vai kādu citu sistēmas atdalītāju, kas atbilst EN 12729, tips BA. Caur sistēmas atdalītāju izplūdušais ūdens tiek atzīts par nedzeramu. Vienmēr pieslēdziet sistēmas atdalītāju pie ūde ns apgādes sistēmas, nekad tieši pie ierīces ūdens pieslēgvietas.

1. Pārbaudīt ūdens apgādes pieplūdes spiedienu, pie-

plūdes temperatūru un pieplūdes daudzumu (skatīt nodaļu Tehniskie dati).

2. Ierīces sistēmas atdalītāju un ūdens pieslēgumu sa-

vienot ar ūdens pieplūdes šļūteni (ūdens pieplūdes šļūtenes prasības skatīt nodaļā Tehniskie dati).

3. Atvērt ūdens padevi.

Ūdeni iesūkt no tvertnes

1. Sūkšanas šļūteni ar filtru pieskrūvēt pie ūdens

pieslēguma (filtra pasūtījuma numuru skatīt nodaļā Tehniskie dati).

2. Atgaisot ierīci (skatīt nodaļu Ierīces atgaisošana).

2. Ļaut ierīcei darboties, līdz ūdens izplūst bez burbu-

3. Ja radušās atgaisošanas problēmas ļaut ierīcei 10

sekundes darboties, tad izslēgt. Vairākas reizes at- kārtot procesu.

5. Augstspiediena sprauslu uzskrūvēt uz strūklas cau-

rules. Apkalpošana BĪSTAMI Augstspiediena ūdens strūkla Savainošanās risks Nekad nenofiksējiet sprūdu ekspluatācijas pozīcijā. Pirms uzsākat darbus pie ierīces, pabīdiet uz priekšu augstspiediena pistoles drošinātāju. Turiet augstspiediena pistoli un strūklas cauruli ar abām rokām.

Bojāta ierīce un piederumi, bojāti pievadi un pieslē- gumi Savainošanās risks Ierīci drīkst izmantot tikai nevainojamā tehniskā stāvoklī. Ekspluatācija ar augstspiedienu Norādījum Ierīce ir aprīkota ar spiediena slēdzi. Motors sāk darbību tikai tad, kad ir atvērta augstspiediena pistole.

1. Ierīces slēdzi iestatīt uz “1”.

2. Atbloķējiet rokas smidzināšanas pistoli, pabīdot dro-

4. Darba spiedienu un ūdens daudzumu regulējiet, pa-

griežot (bezpakāpju) spiediena un daudzuma regu- lētāju (+/-) Ekspluatācija ar tīrīšanas līdzekli

Nepareiza apiešanās ar tīrīšanas līdzekļiem Bīstamība veselībai Ievērojiet drošības norādes uz tīrīšanas līdzekļa.

Nepiemērtoti tīrīšanas līdzekļi Ierīces un tīrāmo objektu bojājumi Izmantojiet tikai KÄRCHER atzītus tīrīšanas līdzekļus. Ievērojiet tīrīšanas līdzeklim pievienotos dozēšanas ie- teikumus un norādes. Lai saudzētu vidi, izmantojiet tīrīšanas līdzekli taupīgi. Norādījum KÄRCHER tīrīšanas līdzekļi garantē darbību bez traucē- jumiem. Lūdzu, konsultējieties vai pieprasiet mūsu kata- logu vai mūsu tīrīšanas līdzekļu informācijas lapas. Norādījum Ekspluatācijai ar tīrīšanas līdzekli ir nepieciešams putu uzgaļa trauks (papildaprīkojums).

1. Noskrūvējiet tvertni.

Attēls E 1 Tvertne 2 Putu sprausla 3 Augstspiediena pistole 4 Sūkšanas šļūtene 5 Diafragmas komplekts Tīrīšanas līdzekļa piejaukums: 3 = augsts, 2 = vidējs, 1 = zems

2. Sūkšanas šļūtenē ievietojiet vēlamo profilu.

3. Tvertnē iepildiet tīrīšanas līdzekli.

4. Pieskrūvējiet tvertni putu sprauslai.

6. Pudeli ar putu veidošanas uzgali pievienot augst-

spiediena pistolei un stingri pievilkt ar roku.

7. Uzsākt augstspiediena tīrītāja ekspluatāciju.

Ieteicamā tīrīšanas metode

1. Tīrīšanas līdzekli taupīgi uzsmidzināt uz sausas

virsmas un ļaut iedarboties (neļaut nožūt).

strūklu. Pēc lietošanas ar tīrīšanas līdzekļiem Putu veidošanas uzgali pēc tā lietošanas nepieciešams izskalot, lai izvairītos no tīrīšanas līdzekļa nosēdumiem.

1. Noskrūvējiet tvertni.

2. Atlikušo tīrīšanas līdzekli ielejiet atpakaļ tā piegāde

4. Pieskrūvējiet tvertni putu veidošanas uzgalim.

5. Pudeli ar putu veidošanas uzgali padarbiniet apm.

1 minūti, lai izskalotu tīrīšanas līdzekļa atliekas.

6. Iztukšojiet tvertni.

Pārtraukt ekspluatāciju

1. Aizvērt augstspiediena pistoli.

2. Drošinātāju pabīdīt uz priekšu.

Augstspiediena pistole ir nofiksēta. Ekspluatācijas turpināšana

1. Drošinātāju pabīdīt uz aizmuguri.

Augstspiediena pistole ir atbloķēta.

2. Atvērt augstspiediena pistoli.

Ierīce ieslēdzas. Ekspluatācijas pabeigšana

1. Aizvērt ūdens pieplūdi.

2. Atvērt augstspiediena pistoli.

3. Ierīces slēdzi iestatīt uz “I/ON” (iesl.) un ļaut ierīcei

darboties 5-10 sekundes.

4. Aizvērt augstspiediena pistoli.

5. Ierīces slēdzi iestatīt uz “0/OFF”” (izsl.).

8. Atvērt augstspiediena pistoli, līdz ierīce ir bez spie-

9. Drošinātāju pabīdīt uz priekšu.

Augstspiediena pistole ir nofiksēta. Transportēšana 몇 UZMANĪBU Svara neievērošana Savainojumu un bojājumu draudi Transportējot un uzglabājot ņemiet vērā ierīces svaru. Ierīces pārvietošana transportlīdzeklī: ierīci nodroši- nāt pret slīdēšanu un apgāšanos atbilstoši attiecīga- jām spēkā esošajām direktīvām. Ierīču pārvadāšana, pārvarot lielākus attālumus: Velciet vai stumiet ierīci, turot aiz stumšanas roktu- ra. Uzglabāšana 몇 UZMANĪBU Svara neievērošana Savainojumu un bojājumu draudi Transportējot un uzglabājot ņemiet vērā ierīces svaru. Ierīci uzglabāt tikai iekštelpās.152 Latviešu Ierīces uzglabāšana

1. Strūklas cauruli ar augstspiediena pistoli novietojiet

abās strūklas caurulei paredzētajās vietās.

2. Uztiniet tīkla kabeli un uzkariniet to uz kabeļa āķa.

3. Uztiniet augstspiediena šļūteni un uzkariniet to uz

šļūtenes āķa. Pretaizsalšanas funkcija

Sals Sasaluša ūdens radīti ierīces bojājumi Pilnībā iztukšojiet ūdeni no ierīces. Uzglabājiet ierīci vietā, kur sals neiekļūst. Ja nav iespējams nodrošināt uzglabāšanu pret salu dro- šā vietā:

2. Caur ierīci izlaist komerciāli pieejamu antifrīzu.

Norādījum Izmantot komerciāli pieejamu antifrīzu uz glikola bāzes, kas paredzēts mehāniskajiem transportlīdzekļiem. Ievē- rot antifrīza ražotāja lietošanas noteikumus.

3. Ļaut ierīcei darboties maks. 1 minūti, līdz sūknis un

cauruļvadi ir tukši. Kopšana un apkope BĪSTAMI Ierīce, kas neapzināti ieslēdzas Savainojuma draudi, strāvas sitiena bīstamība Pirms jebkuru darbu veikšanas izslēdziet ierīci un atvie- nojiet tīkla spraudni. Norādījum Veco eļļu drīkst utilizēt tikai atbilstošā savākšanas vietā. Lūdzu, nododiet uzkrāto veco eļļu šajos punktos. Vides piesārņošana ar veco eļļu ir sodāma rīcība. Drošības pārbaude /apkopes līgums Ar savu izplatītāju Jūs varat vienoties par regulāru dro- šības pārbaudi vai noslēgt apkopes līgumu. Lūdzu, kon- sultējieties. Apkopes intervāli Pirms katras ekspluatācijas Pārbaudiet, vai tīkla kabelis nav bojāts. Bojātu kabeli nekavējoties ļaut nomainīt kvalificētam klientu servisam vai elektriķim. Pārbaudīt, vai augstspiediena šļūtene nav bojāta. Bojātu augstspiediena šļūteni nekavējoties nomai- nīt. Pārbaudīt ierīces hermētiskumu. 3 ūdens pilieni minūtē ir pieļaujami. Ja novērojams izteiktāks nehermētiskums, sazinieties ar klientu servisu. Katru nedēļu Pārbaudīt eļļas līmeni. Ja eļļa kļuvusi piena ina (ūdens eļļā), nekavējoties sazināties ar klientu ser- visu. Izt īri et smalko filtru.

tēls F 1 Filtra korpuss 2 Smalkais filtrs 3 Savienojuma detaļa 4 Uzmavuzgrieznis aNoskrūvēt uzmavuzgriežņus. b Izvilkt savienojuma detaļu. c Izvilkt smalko filtru no filtra korpusa. d Izskalot smalko filtru ar tīru ūdeni vai izpūst to ar saspiestu gaisu. e Ievietot smalko filtru filtra korpusā. f Pievienot savienojuma detaļu. g Uzskrūvēt uzmavuzgriezni un pievilkt ar roku. Ik pēc 500 darba stundām, vismaz reizi gadā Ierīces apkopi ļaut veikt klientu servisam. Nomainīt augstspiediena sūkņa eļļu. Attēls G 1 Atgaisošanas skrūve 2 Eļļas līmeņa rādījums 3 Eļļas notecināšanas skrūve a Izskrūvēt eļļas notecināšanas skrūvi. bEļļu notecināt savākšanas tvertnē. c Ieskrūvēt un stingri pievilkt eļļas notecināšanas skrūvi. d Izskrūvēt atgaisošanas skrūvi. e Jauno eļļu iepildīt lēnām, lai varētu izplūst gaisa burbuļi. Eļļas daudzumu un eļļas veidu skatīt no- daļā “Tehniskie dati”. f Atgaisošanas skrūvi atkal ievietot atpakaļ. Palīdzība traucējumu gadījumā BĪSTAMI Ierīce, kas neapzināti ieslēdzas; pieskaršanās strā- vu vadošām daļām Savainojuma draudi, strāvas sitiena bīstamība Pirms darbu veikšanas pie ierīces izslēdziet ierīci. Atvienojiet tīkla spraudni. Visas pārbaudes un darbus ar elektriskām daļām ir jā- veic speciālistam. Traucējumu gadījumā, kas šajā nodaļā nav minēti, uz- meklējiet autorizētu klientu servisu. Ierīci nav iespējams iedarbināt

1. Pārbaudīt, vai tīkla kabelis nav bojāts.

2. Pārbaudīt tīkla spriegumu.

3. Ja ierīce ir pārkarsusi:

aIerīces slēdzi iestatīt uz “0/OFF”” (izsl.). b ļaut

erīcei vismaz 15 minūtes atdzist. cIerīces slēdzi iestatīt uz “I/ON”.

4. Ja konstatēti elektriski bojājumi, sazināties ar klientu

servisu. Ierīce nespēj sasniegt nepieciešamo spiedienu

1. Pārbaudīt, vai augstspiediena sprauslai ir atbilstošs

izmērs (skatīt nodaļu "Tehniskie dati").

2. Iztīrīt vai nomainīt sprauslu.

3. Atgaisot ierīci (skatīt nodaļu “Ūdens pieslēgums/Ie-

rīces atgaisošana”).

4. Iztīrīt smalko filtru, vajadzības gadījumā nomainīt

(skatīt nodaļu "Kopšana un apkope/katru nedēļu").

5. Pārbaudīt ūdens pieplūdes daudzumu (nepiecieša-

mo daudzumu skatīt nodaļā “Tehniskie dati”).

6. Nepieciešamības gadījumā

uzmeklējiet klie ntu ser- visu. Ūdens daudzums ir pārāk mazs

1. Ja izmantojat garu augstspiediena šļūteni vai augst-

spiediena šļūteni ar mazu šķērsgriezumu, uz strūk- las caurules uzstādiet lielāku augstspiedie

sprauslu. Sūknis ir nehermētisks. Līdz pat 3 pilienu ūdens noplūde minūtē ir pieļaujama. Ja novērojams izteiktāks ierīces nehermētiskums, ļaujiet klientu servisam veikt pārbaudi.Latviešu 153 Sūknis uzrāda darbības traucējumus

1. Pārbaudīt ūdens pieplūdes daudzumu (nepiecieša-

mo daudzumu skatīt nodaļā “Tehniskie dati”).

2. Atgaisot ierīci (skatīt nodaļu “Ūdens pieslēgums/Ie-

rīces atgaisošana”).

3. Iztīrīt smalko filtru, vajadzības gadījumā nomainīt

(skatīt nodaļu "Kopšana un apkope/katru nedēļu").

4. Nepieciešamības gadījumā uzmeklējiet klientu ser-

visu. Tīrīšanas līdzekļa piemaisījums ir pārāk mazs

1. Pārbaudīt, vai izmantotā pudele ar putu veidošanas

uzgali atbilst ierīces plūsmas daudzumam.

2. Uzpildīt putu veidošanas uzgalim pievienoto pudeli.

nei uzspraust lielāku diafragmu.

4. Pārbaudīt, vai uz sūkšanas šļūtenes un pudeles ar

putu sprauslu nav izveidojušās tīrīšanas līdzekļa no- gulsnes. Nogulsnes notīrīt ar remdenu ūdeni.

5. Nepieciešamības gadījumā uzmeklējiet klientu ser-

visu. Putu veidošanās ir pārāk maza

1. Pārbaudīt, vai izmantotā pudele ar putu veidošanas

uzgali atbilst ierīces plūsmas daudzumam.

2. Pārbaudīt, vai uz sūkšanas šļūtenes un pudeles ar

putu veidošanas uzgali nav izveidojušās tīrīšanas lī- dzekļa nogulsnes. Nogulsnes notīrīt ar remdenu ūdeni.

3. Nepieciešamības gadījumā uzmeklējiet klientu ser-

visu. Garantija Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa- biedrības izdotie garantijas nosacījumi. Garantijas ter- miņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu do- kumentu griezieties pie tirgotāja vai tuvākajā pilnvarota- jā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē) Tehniskie dati HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S Valstij piesaistītais variants Valsts EU EU EU EU Strāvas pieslēgums Spriegums V 400 400 400 400 Fāze ~3333 Frekvence Hz50505050 Maksimāli pieļaujamā tīkla pretestība Ω - 0.0452 +j0.0283

+j0.0283 Pieslēguma jauda kW 8,0 8,8 8,8 9,0 Drošinātāja veids IPX5 IPX5 IPX5 IPX5 Tīkla drošinātājs (kūstošais, Char. C)A16161616 Pagarinājuma kabelis, 10 m mm

Padeves apjoms, ūdens l/min 16,7 16,7 21,67 28,33 Augstspiediena pistoles atsitiena spēksN57636985 Izmēri un svars Raksturīgais ekspluatācijas svars kg 60 67 67 73 Garums mm 720 720 720 720 Platums mm 637 637 637 637 Augstums mm 1080 1080 1080 1080154 Lietuviškai Izņēmuma iemesls saskaņā ar Regulu (ES) 2019/1781 I pielikuma 2. iedaļas 12. punktu: j) Paturētas tiesības uz tehniskajām izmaiņām. ES atbilstības deklarācija Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekār- tas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pa- matprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku. Produkts: Augstspiediena tīrītājs Tips: 1.367-xxx Attiecīgās ES direktīvas 2000/14/EK 2006/42/EK (+2009/127/EK) 2011/65/ES 2014/30/ES 2009/125/EK Piemērotā(-s) regula(-s) (EU) 2019/1781 Piemērotie saskaņotie standarti EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997 + A1: 2001 + A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 HD 10/21-4 S Classic EN 61000-3-11: 2000 HD 13/18-4 S Classic HD 10/25-4 S Classic HD 17/15-4 S Classic EN 62233: 2008 Piemērotie valsts standarti

Piemērotās atbilstības no vērtēšana s procedūras 2000/14/EK: Pielikums V Trokšņa intensitātes līmenis dB(A) HD 10/21-4 S Classic Izmērīts: 84 Nodrošināts: 86 HD 13/18-4 S Classic Izmērīts: 89 Nodrošināts: 91 HD 10/25-4 S Classic Izmērīts: 89 Nodrošināts: 91 HD 17/15-4 S Classic Izmērīts: 91 Nodrošināts: 93 Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru. Pilnvarotais sagatavot dokumentāciju: S. Reizers (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Vācija) Tālr.: [phone] Fakss: [phone] Vinendene (Winnenden), 01.08.2022. Turinys Bendrosios nuorodos Prieš pradėdami naudotis prietaisu, per- skaitykite šią originalią naudojimo ins- trukciją ir pridedamus saugos nurodymus. Laikykitės jų. Išsaugokite abi knygeles vėlesniam naudojimui arba ki- tam prietaiso savininkui. Numatomasis naudojimas Aukštojo slėgio valytuvą naudokite tik šiems darbams atlikti: ● Valyti aukštojo slėgio srove ir valymo priemone (pvz., fasadus, terasas, sodo prietaisus) ● Mašinų, transporto priemonių, konstrukcijų, įrankių (pvz., mašinų, transporto priemonių, konstrukcijų, Eļļas daudzums l 0,65 0,65 0,65 1,2 Eļļas veids Tips 15W40 15W40 15W40 15W40 Aprēķinātās vērtības saskaņā ar EN 60335-2-79 Roku-plaukstu vibrācijas vērtība m/s

dB(A)69747476 Nedrošības faktors K

dB(A)3333 Trokšņa intensitātes līmenis L
