Produkta veids	Trīsfāzu elektriskais augstspiediena tīrītājs
Zīmols	Kärcher
Modelis	HD 13184 SXA Plus (HD 13/18-4 SXA Plus)
Darba spiediens	180 bar (18 MPa)
Maksimālais spiediens	250 bar (25 MPa)
Ūdens plūsma	21,7 l/min
Patērētā jauda	8,8 kW
Elektrobarošana	400 V / 50 Hz / 3 fāzes
Ieteicamais drošinātājs	16 A (aizkavētas darbības, C līkne)
Darba svars	81,4 kg
Izmēri (G x P x A)	607 x 518 x 1063 mm
Augstspiediena šļūtenes garums	Aptuveni 15 m (automātiskais uztīšanas mehānisms)
Eļļas tvertnes tilpums	1,0 L
Eļļas tips	SAE 90
Maks. ūdens temperatūra	60 °C
Akustiskā spiediena līmenis (LpA)	76 dB(A)
Garantētais akustiskās jaudas līmenis (LWA)	93 dB(A)
Rokas-plaukstas vibrācija	3,7 m/s² (nenoteiktība K = 0,9 m/s²)
Aizsardzības indekss	IPX5
Drošības ierīces	Spiediena slēdzis, recirkulācijas vārsts, drošības svira uz pistoles
Īpašas funkcijas	Iekļauts Rotabuse Vibrasoft, EASY!Lock sistēma, automātiskais uztīšanas mehānisms
Regulāra apkope	Iknedēļas smalkā filtra tīrīšana, eļļas maiņa ik pēc 500 stundām
Iekļautie piederumi	Augstspiediena sprausla, EASY!Force rokturis, šļūtene, rotabuse
Paredzētais lietojums	Augstspiediena tīrīšana bez mazgāšanas līdzekļa vai zemspiediena tīrīšana ar mazgāšanas līdzekli

Bieži uzdotie jautājumi - HD 13184 SXA Plus Kärcher

Kā iedarbināt augstspiediena tīrītāju?

Pārliecinieties, ka ūdens padeve ir atvērta un augstspiediena šļūtene ir iztīta. Pievienojiet ierīci 400 V trīsfāžu kontaktligzdai. Ieslēdziet galveno slēdzi uz I. Atbloķējiet pistoli, pabīdot drošības sviru atpakaļ, tad nospiediet sprūdu. Dzinējs iedarbinās automātiski.

Kā izmantot mazgāšanas līdzekli ar šo ierīci?

Izmantojiet putu sprauslu (papildpiederums). Piepildiet Kärcher mazgāšanas līdzekļa tvertni, izvēlieties devu, ievietojot atbilstošo aizbāzni (1=zema, 2=vidēja, 3=augsta). Uzstādiet putu sprauslu uz pistoles. Izsmidziniet mazgāšanas līdzekli uz sausas virsmas, ļaujiet iedarboties, pēc tam noskalojiet ar augstspiediena strūklu.

Ko darīt, ja spiediens ir vājš?

Vispirms pārbaudiet sprauslu: notīriet to vai nomainiet, ja tā ir nolietota. Pēc tam atgaisojiet ierīci, atskrūvējot sprauslu un ļaujot ūdenim tecēt, līdz nav burbuļu. Notīriet arī ūdens padeves smalko filtru. Ja problēma turpinās, pārbaudiet ūdens padeves plūsmu (minimums 1500 l/h).

Kā tīrīt ūdens padeves filtru?

Atskrūvējiet ūdens padeves šļūtenes uzgriezni-savienotāju. Noņemiet savienojuma caurulīti un izņemiet smalko filtru, izmantojot izvelkamo cilpu. Noskalojiet filtru ar tīru ūdeni vai izpūtiet ar saspiestu gaisu. Pārbaudiet O-gredzenus un salieciet atpakaļ. Veiciet šo darbību katru nedēļu.

Kā iztukšot sūkņa eļļu?

Nolieciet ierīci atpakaļ. Novietojiet trauku zem notekas. Noņemiet skavu un iztukšošanas aizbāzni. Ļaujiet lietotajai eļļai pilnībā izplūst. Ja nepieciešams, nomainiet aizbāžņa O-gredzenu. Pieskrūvējiet aizbāzni un atgrieziet skavu. Uzpildiet ar 1 L jaunas SAE 90 eļļas caur eļļas tvertni.

Kā uzglabāt ierīci ziemā?

Pilnībā iztukšojiet ūdeni no ierīces. Iesūknējiet sūknī uz glikola bāzes antifrīzu (automobiļu antifrīza tips), darbinot ierīci ne ilgāk kā 1 minūti. Uzglabājiet ierīci telpā, kas ir pasargāta no sala. Pretējā gadījumā glabājiet to apsildāmā telpā.

Ko nozīmē mirgojoša sarkana gaisma uz HD 13/18?

Mirgošanas reižu skaits norāda kļūdu: 1 mirgošana = noplūde augstspiediena pusē; 2 mirgošanas = dzinējs pārkarsis (ļaujiet atdzist); 3 mirgošanas = elektrobarošanas problēma; 4 mirgošanas = pārmērīgs patēriņš (sazinieties ar servisa centru). Atiestatiet, pārslēdzot slēdzi uz 0 un pēc tam uz I.

Kā nomainīt augstspiediena šļūteni uz automātiskā uztīšanas mehānisma?

Noņemiet uztīšanas mehānisma vāku. Pilnībā iztiniet veco šļūteni. Nofiksējiet uztīšanas mehānismu ar Allen atslēgu SW 10. Atskrūvējiet 2 šļūtenes bloķēšanas skrūves, noņemiet drošības āķi un izņemiet šļūteni. Ievietojiet jauno šļūteni (Ultra Guard tips), ievērojot griešanās virzienu, atgrieziet āķi un paplāksnes, pēc tam pieskrūvējiet. Nospriegojiet šļūteni un izņemiet atslēgu.

Kādu eļļu izmantot sūknim?

Izmantojiet tikai SAE 90 eļļu (daudzums: 1 litrs). Nejauciet ar citiem eļļas veidiem. Pārbaudiet līmeni caur skata stiklu: tam jāatrodas starp MIN un MAX.

Kā izvadīt gaisu no sistēmas pēc pieslēgšanas?

Atskrūvējiet augstspiediena sprauslu no sprauslas. Atveriet ūdens padevi un ieslēdziet ierīci. Ļaujiet ūdenim tecēt, līdz vairs nav gaisa burbuļu (apmēram 10 sekundes). Ja nepieciešams, atkārtojiet darbību vairākas reizes. Pēc atgaisošanas pabeigšanas pieskrūvējiet sprauslu atpakaļ.

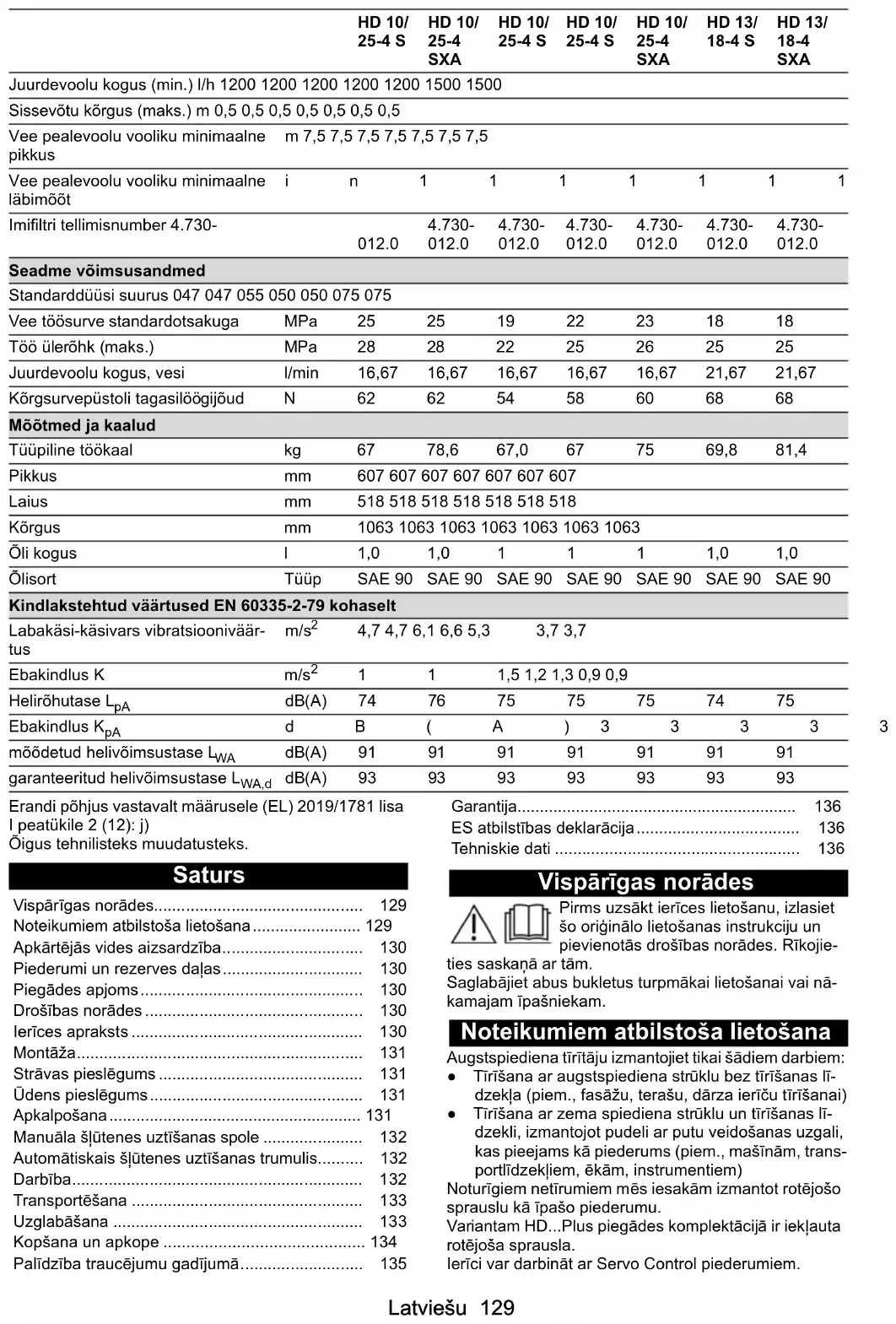

LIETOŠANAS INSTRUKCIJA HD 13184 SXA Plus Kärcher

Vispārīgas norādes.... 129

Noteikumiem atbilstoša lietošana 129

Apkārtējās vides aizsardzība.... 130

Piederumi un rezerves dañas 130

Piegādes apjoms.... 130

Drošības norādes 130

lerīces apraksts 130

Montāža.... 131

Strāvas pieslēgums 131

Üdens pieslēgums 131

Apkalpošana 131

Manuāla šlūtenes uztīšanas spole 132

Automātiskais šlūtenes uztīšanas trumulis.... 132

Darbība.... 132

Transportēšana 133

Uzglabāšana 133

Kopšana un apkope 134

Palīdzība traucējumu gadījumā.... 135

Garantija.... 136

ES atbilstības deklarācija 136

Tehniskie dati 136

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo originālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojie-

ties saskaṇā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nā-kamajam īpašniekam.

Noteikumiem atbilstoša lietošana

Augstspiediena tīrītāju izmantojiet tikai šādiem darbiem:

- Tīrīšana ar augstspiediena strūklu bez tīrīšanas lī-dzekļa (piem., fasāžu, terašu, dārza ierīču tīrīšanai)

- Tīrīšana ar zema spiediena strūklu un tīrīšanas lī-dzekli, izmantojot pudeli ar putu veidošanas uzgali, kas pieejams kā piederums (piem., mašīnām, transportlīdzekliem, ēkām, instrumentiem)

Noturīgiem netīrumiem mēs iesakām izmantot rotējošo sprauslu kā īpašo piederumu.

Variantam HD...Plus piegādes komplektācijā ir iekļauta rotējoša sprausla.

Ierīci var darbināt ar Servo Control piederumiem.

Üdens apgādes robežvērtības

IEVĚRĪBAI

Netīrs ūdens

Priekšlaicīgs nodilums vai nogulsnes ierīcē

Apgādājiet ierīci tikai ar tīru ūdeni vai otrreiz pārstrādātu ūdeni, kas nepārsniedz robežvērtības.

Uz ūdens apgādi attiecas turpmākās robežvērtības:

• pH vērtība: 6,5-9,5
- Elektrības vadītspēja: tīra ūdens vadītspēja + 1200 μS/cm, maksimālā vadītspēja 2000 μS/cm
- Nosēdināmās vielas (parauga tilpums 1 l, noslānošanās laiks 30 minūtes): < 0,5 mg/l
- Filtrējamās vielas: < 50 mg/l, nekādu abrazīvo vielu
• Oglūdeņraži: < 20 mg/l
- Hlorids: < 300 mg/l
- Sulfāts: < 240 mg/l
- Kalcijs: < 200 mg/l
- Kopējā cietība: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Dzelzs: < 0,5 mg/l
- Mangāns: < 0,05 mg/l
- Varš: < 2 mg/l
- Aktivais hlors: < 0,3 mg/l
• Brīvs no sliktām smakām

Apkārtējās vides aizsardzība

lepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, atbrīvojieties no iepakojuma videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur vērtīgus pārstrādājamus materiālus un bieži vien tādas sa- stāvdaļas kā baterijas, akumulatorus vai eļļu, kuri neatbilstošas apstrādes vai nepareizas utilizācijas rezultātā var radīt potenciālu apdraudējumu cilvēku veselībai un apkārtējai videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ar šo simbolu marķētās ierīces nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Pašreizējo informāciju par sastāvvielām atradīsiet: www.kaercher.de/REACH

Piederumi un rezerves daļas

Izmantot tikai originālos piederumus un originālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes apjoms

Izsainojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst pie- derumi vai transportēšanas laikā radušies bojājumi, lū- dzu, informējiet tirgotāju.

Drošības norādes

• Pirms pirmreizējās ekspluatācijas uzsākšanas noteikti izlasiet drošības norādījumus 5.951-949.0.
• levērojiet škīdruma smidzinātāja nacionālos priekš-rakstus.
• levērojiet nacionālos negadījumu novēršanas priekšrakstus. Škidruma smidzinātājus ir nepieciešams regulāri pārbaudīt. Pārbaužu rezultātu nepieciešams rakstiski dokumentēt.
• Neveiciet izmaiņas ierīcei un piederumiem.

Simboli uz ierīces

lerīci nedrīkst pieslēgt tieši pie dzeramā ūdens sistēmai.

Nevērsiet augstspiediena strūklu pret personām, dzīvniekiem, aktīvu elektrisko aprīkojumu vai pašu ierīci. Aizsargāt ierīci pret salu.

Drošības ierīces

⚠UZMANĪBU

Traumu gūšanas risks neesošu vai pārveidotu drošības ierīču rezultātā!

Drošības ierīces ir paredzētas jūsu aizsardzībai.

Neapiet, nenoņemt vai neatspējot drošības ierīces.

Drošības ierīces ir rūpnīcā iestatītas un plombētas. Iestatījumus drīkst veikt tikai klientu serviss.

Pārplūdes vārsts ar spiediena slēdzi

Samazinot ūdens daudzumu ar spiediena un daudzuma regulētāju, atveras pārplūdes vārsts un daļa ūdens plūst atpakaļ uz sūkni iesūkšanas pusē.

Atlaižot augstspiediena pistoles sprūdu, spiediena slēdzis izslēdz augstspiediena sūkni un augstspiediena strūkla apstājas.

Ja tiek pavilkst sprūds, sūknis atkal ieslēdzas.

lerīces apraksts

lerīces pārskats

Skatīt grafika lappusē

Attêls A

Attêls B

Attēls C

① Smalkais filtrs
② lerīces pārsegs
③ Darbības stāvokļa / traucējumu kontrollampiņa *
④ Kabela turētājs
⑤ Datu plāksnīte
6 Šlūtenes novietošanas vieta **
⑦ Gumijas spriegotājs **
⑧ Stumšanas rokturis
⑨ Vibrasoft rotējošā sprausla ****
⑩Uzmavuzgrieznis
11 Augstspiediena sprausla
12 Strūklas caurule EASY!Lock
⑬ Spiediena/daudzuma regulēšana
⑭Augstspiediena pistole EASY!Force
⑮Drošības fiksators
⑯Sprūda svira
⑰Drošības svira
⑱ Augstspiediena šljutene EASY!Lock
⑲ Șlūtenes uztīšanas spole ****
20 Strūklas caurules turētājs
21 lerīces pārsega stiprinājuma skrūve
22 Piederumu nodalījums

23 lerīces slēdzis
24 Ellas līmeņa rādījums
25 Augstspiediena pieslēgums EASY!Lock **
26 Sprauslu turētājs
27 Ūdens pieslēgums
⑳28 Manuālas šlūtenes uztīšanas spoles klokis ***

* tikai HD 10/25 un HD 13/18
** tikai versijai S
*** tikai versijai SX
**** tikai versijai SX/SXA
***** tikai versijai Plus

Montāža

Ellas tvertnes atgaisošanas aktivizēšana

1. Izskrūvēt ierīces pārsega stiprinājuma skrūvi.
2. Nonemiet ierīces pārsegu.
3. Nogriezt ellas tvertnes vāka galu tā, lai veidotos neliels atvērums.

Attēls D

①Vāks
② Ellas tvertne
4. Nostiprināt ierīces pārsegu.

Ellas līmeņa uzraudzība

1. Novietot ierīci uz horizontālas virsmas.
2. Ellas limenim jāatrodas starp "MIN" un "MAX" ellas līmeņa rādījuma atzīmi.

Kabela turētāju pagriešana

Ja nepieciešams, kabelu turētājus var pagriezt.

1. Atskrūvēt skrūvi aptuveni par 4 apgriezieniem.

Attêls E

① Skrūve

② Kabela turētājs

1. Pavilkt kabeļa turētāju un pagriezt to vēlamajā pozīcijā.
2. Spiest kabeļa turētāju pret ierīci, lai tas iespiestos fiksatorā.
3. Pievilkt skrūvi.

Piederumu montāža

Norādījum

EASY!Lock sistēmas ātrā savienojuma vītne nodrošina ātru un drošu komponentu savienojumu tikai ar vienu apgriezienu.

1. Uzspraudiet augstspiediena sprauslu uz strūklas caurules.
2. Uzskrūvējiet uzmavuzgriezni un pievelciet ar roku (EASY!Lock).
3. Strūklas cauruli savienojiet ar augstspiediena pistoli un savienojumu pievelciet ar roku (EASY!Lock).

Attêls F

lericēm bez šlūtenes uztīšanas trumuļa:

1. Savienojiet ierīces augstspiediena šlūteni ar augstspiediena pistoli un augstspiediena pieslēgumu un pievelciet ar roku (EASY!Lock).
   lericēm ar šlūtenes uztīšanas trumuli:
2. Augstspiediena šlūteni savienojiet ar augstspiediena pistoli un savienojumu pievelciet ar roku (EASY!Lock).

Strāvas pieslēgums

⚠️BĪSTAMI

Strāvas trieciena radīti savainojuma draudi

Ar spraudna starpniecibu savienojiet ierīci ar elektrības tīklu. Nepātraucams savienojums ar strāvas tīklu nav atļauts. Spraudnis ir paredzēts atvienošanai no strāvas. lerīci pievienojiet tikai maņstrāvai.

Izmantojiet pagarinātāju ar pietiekamu škērsgriezumu (skatīt "Tehniskie dati").

Pilnībā notiniet pagarinātāju no kabela spoles.

1. Notiniet tīkla kabeli un izvietojiet uz zemes.
2. lespraudiet tīkla spraudni kontaktligzdā.

Üdens pieslēgums

Pieslēgums pie ūdensvada

⚠ BRĪDINĀJUMS

Netirā ūdens atplūde dzeramā ūdens tīklā

Bīstamība veselībai

levērojiet ūdensapgādes noteikumus.

Saskaņā ar spēkā esošajiem noteikumiem ierīci nekad nedrīkst ekspluatēt pie dzeramā ūdens tīkla bez sistēmas atdalītāja. Izmantojiet KÄRCHER sistēmas atdalītāju vai kādu citu sistēmas atdalītāju, kas atbilst EN 12729, tips BA. Caur sistēmas atdalītāju izplūdušais ūdens tiek atzīts par nedzeramu. Vienmēr pieslēdziet sistēmas atdalītāju pie ūdens apgādes sistēmas, nekad tieši pie ierīces ūdens pieslēgvietas.

1. Pârbaudît üdens apgãdes pieplüdes spiedienu, pieplüdes temperatūru un pieplüdes daudzumu (skatīt nodalu Tehniskie dati).
2. lerīces sistēmas atdalītāju un ūdens pieslēgumu savienot ar ūdens pieplūdes šlūteni (ūdens pieplūdes šlūtenes prasības skatīt nodalā Tehniskie dati).
3. Atvērt ūdens padevi.

Üdeni iesükt no tvertnes

1. Sūkšanas šlūteni ar filtru pieskrūvēt pie ūdens pieslēguma (filtra pasūtījuma numuru skatīt nodaļā Tehniskie dati).
2. Atgaisot ierīci (skatīt nodalu lerīces atgaisošana).

lerīces atgaisošana

1. Augstspiediena sprauslu noskrūvēt no strūklas cau-rules.
2. Laut ierīcei darboties, līdz ūdens izplūst bez burbulīšiem.
3. Ja radušās atgaisošanas problēmas ľaut ierīcei 10 sekundes darboties, tad izslēgt. Vairākas reizes atkārtot procesu.
4. Izslēgt ierīci.
5. Augstspiediena sprauslu uzskrūvēt uz strūklas cau-rules.

Apkalpošana

⚠️BĪSTAMI

Savainošanās risks

Augstspiediena strūkla var radīt savainojumus.

Nekad nenofiksējiet sprūdu un fiksācijas sviru ekspluatācijas pozīcijā.

Neizmantojiet augstspiediena pistoli, ja ir bojāta fiksācijas svira.

Ja fiksācijas svira ir bojāta, sazinieties ar klientu servisu.

Pirms uzsākat darbus pie ierīces, pabīdiet uz priekšu augstspiediena pistoles drošinātāju.

Nekad neizmantojiet ierīci bez uzstādītas strūklas caurules. Pārbaudiet strūklas caurules noturību. Strūklas caurulei jābūt stingri pievilktai ar roku.

Turiet augstspiediena pistoli un strūklas cauruli ar abām rokām.

Pārbaudiet, lai ierīcei, piederumiem, pievadiem un pieslēgumiem nebūtu bojājumu. Izmantojiet ierīci tikai ne-vainojamā stāvoklī.

Manuāla šlūtenes uztīšanas spole

Ierīce ir aprīkota ar manuālu šlūtenes uztīšanas spolii (HD 9/20-4 SX Plus un HD10/21-4 SX Plus).

Šlūtenes iztišana

1. Grieziet šlūtenes uztīšanas spoles kloki pretēji pulkstenrādītāja virzienam.

2. Pilnībā iztiniet šlūteni.

Šlūtenes uztišana

1. Pilnībā iztukšojiet šlūteni.
2. Grieziet šlūtenes uztīšanas spoles kloki pulksteņrādītāja virzienā
3. Pilnībā uztiniet šlūteni.

Automātiskais šlūtenes uztīšanas trumulis

Ierīce ir aprīkota ar automātisku šlūtenes uztišanas spoli (ierīces versijām HD...SXA).

Šlūtenes attišana

1. Izvelciet šlūteni.
2. Atslodzes brīdī šlūtenes uztīšanas trumulis nofiksējas.

Šlūtenes uztīšana

⚠️BĪSTAMI

Savainošanās risks

Ja tīšanas procesā augstspiediena šlūtene tiek atlaista, tā var veikt nekontrolētas kustības, atsitoties pret priekš-metiem un tos izgrūstot.

Uztīšanas laikā stingri turiet augstspiediena šlūteni un kontrolējiet šlūtenes uztīšanas procesu.

Nelieciet roku šlūtenes uztišanas trumulī.

1. Nedaudz pavelciet šlūteni un tad palaidiet to brīvāk. Šlūtenes uztīšanas trumulis automātiski uztin šlūteni.

2. Uztīšanas laikā, vadot šlūteni, regulējiet uztīšanas ātrumu.

Darbība

Augustspiediena pistoles atvēršana / aizvēršana

1. Izmantot drošības sviru un sprūdu. Augstspiediena pistole tiek atvērta.
2. Atlaist fiksācijas sviru un sprūdu. Augustspiediena pistole tiek aizvērta.

Ekspluatācija ar augstspiedienu

Norādījum

Ierīce ir aprīkota ar spiediena slēdzi. Motors sāk darbību tikai tad, kad ir atvērta augstspiediena pistole.

1. Ierīcēm ar šļūtenes uztīšanas trumuli: Augstspiediena šļūteni pilnībā notīt no šļūtenes uztīšanas trumula.

2. lerīces slēdzi iestatīt uz “l”. HD 10/25...un 13/18...: Kontrollampiņa spīd zaļā krāsā.

3. Atblokēt augstspiediena pistoli, šim nolūkam pabīdīt augstspiediena pistoles drošinātāju atpakal.

4. Atvērt augstspiediena pistoli.

⚠️BĪSTAMI

Savainošanās risks

Üdens strūkla, kas izplūst no spiediena/daudzuma regulatora, var radīt savainojumus.

Pārliecinieties, ka savienojums starp spiediena/daudzuma regulētāju un tērauda cauruli nav valīgs.

1. lestatiet darba spiedienu un ūdens daudzumu, pagriežot spiediena un daudzuma regulētāju.

Norādījum

Pie mazākā plūsmas ātruma motora siltums nodrošina ūdens uzsildīšanu līdz aptuveni 15 °C.

Ekspluatācija ar tīrīšanas līdzekli

⚠ BRĪDINĀJUMS

Nepareiza apiešanās ar tīrīšanas līdzekliem

Bīstamība veselībai

levērojiet drošības norādes uz tīrīšanas līdzekļa.

IEVĚRĪBAI

Nepiemērtoti tīrīšanas līdzekļi

lerīces un tīrāmo objektu bojājumi Izmantojiet tikai KÄRCHER atzītus tīrīšanas līdzekļus. levērojiet tīrīšanas līdzeklim pievienotos dozēšanas ieteikumus un norādes.

Lai saudzētu vidi, izmantojiet tīrīšanas līdzekli taupīgi.

Norādījum

KÄRCHER tīrīšanas līdzekļi garantē darbību bez traucē-jumiem. Lūdzu, konsultējieties vai pieprasiet mūsu katalogu vai mūsu tīrīšanas līdzekļu informācijas lapas.

Norādījum

Ekspluatācijai ar tīrīšanas līdzekli ir nepieciešams putu uzgaļa trauks (papildaprīkojums).

1. Noskrūvējiet tvertni.
   Attēls G

①Tvertne

② Putu sprausla

Tīrīšanas līdzekļa piejaukums: 3 = augsts, 2 = vidējs, 1 = zems

1. Sūkšanas šlūtenē ievietojiet vēlamo profilu.
2. Tvertnē iepildiet tīrīšanas līdzekli.
3. Pieskrūvējiet tvertni putu sprauslai.
4. Atvienojiet strūklas cauruli no augstspiediena pistoles.
5. Pudeli ar putu veidošanas uzgali pievienot augstspiediena pistolei un stingri pievilkt ar roku.
6. Uzsākt augstspiediena tīrītāja ekspluatāciju.

leteicamā tīrīšanas metode

1. Tīrīšanas līdzekli taupīgi uzsmidzināt uz sausas virsmas un laut iedarboties (neļaut nožūt).
2. Lielākos netīrumus noskalot ar augstspiediena strūklu.

Pēc lietošanas ar tīrīšanas līdzekliem

Putu veidošanas uzgali pēc tā lietošanas nepieciešams izskalot, lai izvairītos no tīrīšanas līdzekļa nosēdumiem.

1. Noskrūvējiet tvertni.

2. Atlikušo tīrīšanas līdzekli ielejiet atpakal tā piegādes iepakojumā.

3. Piepildiet tvertni ar tīruūdeni.

4. Pieskrūvējiet tvertni putu veidošanas uzgalim.
5. Pudeli ar putu veidošanas uzgali padarbiniet apm. 1 minūti, lai izskalotu tīrīšanas līdzekļa atliekas.
6. Iztukšojiet tvertni.

Pārtraukt ekspluatāciju

1. Aizvērt augstspiediena pistoli. lerīce izslēdzas.
2. Drošinātāju pabīdīt uz priekšu. Augustspiediena pistole ir nofiksēta.

Ekspluatācijas turpināšana

1. Drošinātāju pabīdīt uz aizmuguri. Augstspiediena pistole ir atblokēta.
2. Atvērt augstspiediena pistoli. lerīce ieslēdzas.

Darbgatavības laiks

Tikai versijas HD 10/25... und HD 13/18... ir aprīkotas ar šo funkciju.

Darbgatavības laikā ierīce ieslēdzas, atverot augstspiediena pistoli. Kontrollampiņa spīd zaļā krāsā.

Ja augstspiediena pistole paliek aizvērta 30 minūtes, darbgatavības laiks beidzas. Mirgo zaļa kontrollampiņa.

Darbgatavības laika atiestatīšana

1. lerīces slēdzi iestatīt uz "0".
2. Uzgaidīt pāris sekundes.
3. lerīces slēdzi iestatīt uz "l".

Klientu servisā ierīci iespējams pāriestatīt uz nepārtrauktu darbību.

Ekspluatācijas pabeigšana

⚠ BRĪDINĀJUMS

Applaucēšanās draudi

Izslēgtajā ierīcē palīkušais ūdens var uzkarst. Noņemot šļūteni no ūdens pieplūdes, uzkarsušais ūdens var izšlākties un izraisīt applaucēšanos.

Nenoņemt ūdens pieplūdes šlūteni, kamēr ierīce nav at-dzisusi.

1. Aizvērt ūdens pieplūdi.
2. Atvērt augstspiediena pistoli.
3. Pagrieziet ierīces slēdzi uz “l” un ṣaujiet ierīcei 5 līdz 10 sekundes darboties.
4. Aizvērt augstspiediena pistoli.
5. lerīces slēdzi iestatīt uz "0".
6. Tīkla spraudni no rozetes atvienot ar sausām ro-kām.
7. Atvienot üdens pieplüdi.
8. Atvērt augstspiediena pistoli, līdz ierīce ir bez spiediena.
9. Drošinātāju pabīdīt uz priekšu. Augstspiediena pistole ir nofiksēta.

Transportēšana

⚠UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Transportējot un uzglabājot ṣemiet vērā ierīces svaru.

IEVĚRĪBAI

Neatbilstoša transportēšana

Bojājumu risks

Aizsargājiet augstspiediena pistoles sprūdu pret bojāju-miem.

- lerīces pārvietošana transportlīdzeklī: ierīci nodrošināt pret slīdēšanu un apgāšanos atbilstoši attiecīga-jām spēkā esošajām direktīvām.

- Ierīču pārvadāšana, pārvarot lielākus attālumus: Velciet vai stumiet ierīci, turot aiz stumšanas roktura.

Transportēšana ar celtni

⚠️BĪSTAMI

Savainošanās risks

Ar celtni neatbilstoši transportēta ierīce var nokrist un radīt savainojumus.

levērojiet vietējos negadījumu novēršanas noteikumus un drošības norādes.

lerīci drīkst pārvietot ar celtni personas, kuras ir kompetentas apkalpot celtni.

Pirms katras transportēšanas ar celtni, pārliecinieties, vai pacelšanas aprīkojums nav bojāts.

Pirms katras transportēšanas ar celtni, pārliecinieties, vai ierīce nav bojāta.

Paceliet ierīci tikai tā, kā aprakstīts nodalas beigās.

Nepiestipriniet kravas pacelšanas aprīkojumu pie ieri- ces stumšanas roktura.

Neizmantojiet štropju kēdes.

Nodrošiniet pacelšanas ierīces pret neapzinātu kravas atlaišanu.

Pirms transportēšanas ar celtni noņemiet strūklas cauruli ar augstspiediena pistoli, sprauslas un citus vaļīgus priekšmetus.

Pacelšanas procesa laikā nepārvietojiet nekādus priekšmetus uz ierīces.

Nestāviet zem kravas.

Uzmaniet, lai celtna apdraudējuma zonā neatrastos ne-viena persona.

Nepametiet ierīci bez uzraudzības karājamies pie celtna.

1. Piestipriniet pacelšanas aprīkojumu pie ierīces.

Attēls H

Attēls

Attēls J

Uzglabāšana

⚠UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Transportējot un uzglabājot ṣemiet vērā ierīces svaru. Ierīci uzglabāt tikai iekštelpās.

lerīces uzglabāšana

1. Strūklas cauruli ar augstspiediena pistoli ievietot sprauslas turētājā un nofiksēt ar strūklas caurules turētāju.
2. Aptīt tīkla kabeli ap kabeļa turētāju un nostiprināt ar kabeļa apskavu.
3. Augstspiediena šlūtenes uztīšana:

a Versija S: Satīt augstspiediena šlūteni, novietot to šlūtenes novietošanai paredzētajā vietā un no-stiprināt ar gumijas spriegotāju.

b Versija SX/SXA: Uztiniet augstspiediena šlūteni uz šlūtenes uztīšanas spoles.

Pretaizsalšanas funkcija

IEVÉRÍBAI

Sals iznīcina ierīci, no kuras nav pilnībā iztukšots ūdens.

Uzglabājiet ierīci vietā, kur sals neiekļūst.

Ja nav iespējams nodrošināt uzglabāšanu pret salu drošā vietā:

1. Nolaidiet üdeni.

2. Izlaidiet caur ierīci komerciāli pieejamu antifrīzu.

3. Laut ierīcei darboties maks. 1 minūtes, līdz sūknis un caurulvadi ir tukši.

Norādījum

Izmantojiet komerciāli pieejamu antifrīzu uz glikola bāzes, kas paredzēts mehāniskajiem transportlīdzekliem. levērot antifrīza ražotāja lietošanas noteikumus.

Kopšana un apkope

⚠️BĪSTAMI

lerīce, kas neapzināti ieslēdzas

Savainojuma draudi, strāvas sitiena bīstamība Pirms jebkuru darbu veikšanas izslēdziet ierīci un atvie- nojiet tīkla spraudni.

Norādījum

Veco e'llu drīkst utilizēt tikai atbilstošā savākšanas vietā. Lūdzu, nododiet uzkrāto veco e'llu šajos punktos. Vides piesārņošana ar veco e'llu ir sodāma rīcība.

Drošības pārbaude /apkopes līgums

Ar savu izplatītāju Jūs varat vienoties par regulāru drošības pārbaudi vai noslēgt apkopes līgumu. Lūdzu, konsultējieties.

Apkopes intervāli

Pirms katras ekspluatācijas

• Pārbaudiet, vai tīkla kabelis nav bojāts.
  Bojātu kabeli nekavējoties ľaut nomainīt kvalificētam klientu servisam vai elektrikim.
• Pārbaudīt, vai augstspiediena šlūtene nav bojāta. Bojātu augstspiediena šlūteni nekavējoties nomainīt.
• Pārbaudīt ierīces hermētiskumu. 3 ūdens pilieni minūtē ir pieļaujami. Ja novērojams izteiktāks nehermētiskums, sazinieties ar klientu servisu.

Katru nedēļu

- Pārbaudīt ellas līmeni. Ja ella kluvusi pienaina (ūdens ellā), nekavējoties sazināties ar klientu servisu.

- Iztīriet smalko filtru. Attēls K

① Filtra korpuss

② Smalkais filtrs

③ O veida gredzens

4 Rokturis, atlokāms

⑤ Savienojuma detaļa

⑥ Uzmavuzgrieznis

a Noskrūvēt uzmavuzgriežņus.
b Izvilkt savienojuma detalu.
c Turot aiz atlokāmā roktūra, izvilkt smalko filtru no filtra korpusa.
d Izskalot smalko filtru ar tīru ūdeni vai izpūst to ar saspiestu gaisu.
e Pārbaudīt smalkā filtra O veida gredzenu un, ja nepieciešams, nomainīt to.

f levietot smalko filtru filtra korpusā.

g Pārbaudīt O veida gredzenu uz savienojuma detalas un, ja nepieciešams, nomainīt to.

h Pievienot savienojuma detału.

i Uzskrūvēt uzmavuzgriezni un pievilkt ar roku.

Ik pēc 500 darba stundām, vismaz reizi gadā

- lerīces apkopi laut veikt klientu servisam.

● Nomainīt augstspiediena sūkņa ellu:

a Atgāzt ierīci atpakal un novietot to.
b Zem iztukšošanas notekas novietot vecās ellas savākšanas trauku.

Attëls L

① Skava

2 O veida gredzens

③ Aizbāznis

④ Noteka

c Izvilkt skavu uz leju.

d Izvilkt aizbāzni.

e Ellu notecināt savākšanas tvertnē.

f Pârbaudīt O veida gredzenu uz aizbāžņa, ja nepieciešams, nomainīt.

g levietot aizbāzni un nostiprināt ar skavu.

h Izslaucīt notekā palikušo ellu.

i Paceliet ierīci.

j Izskrūvēt ierīces pārsega stiprinājuma skrūvi.

k Nonemiet ierīces pārsegu.

I Nonemt ellas tvertnes vāku.

Attëls D

① Vāks

② Ellas tvertne

m Jauno ellu iepildīt lēnām, lai varētu izplūst gaisa burbuļi. Ellas daudzumu un ellas veidu skatīt nodalā “Tehniskie dati”.

n Uzlikt atpakal ellas tvertnes vāku.

o Uzlikt atpakal ierīces pārsegu un nostiprināt to.

p Padarbināt ierīci 5 minūtes un pēc tam vēlreiz pārbaudīt ellas līmeni.

Apkopes darbi

Augustspiediena šlūtenes nomaiņa automātiskajai šlūtenes uztišanas spolei.

⚠ BRĪDINĀJUMS

Savainošanās risks

Šljūtenes trumulis var sākt negaidīti ļoti ātri griezties, ja fiksators atvienojas.

Uzmanīgi izpildīt tālāk norādītās darbības un nostiprināt šlūtenes trumuli, kā aprakstīts.

Norādījum

Šai ierīcei ir piemērotas tikai "Ultra Guard" augstspiediena šlūtenes.

1. Ar skrūvgriezi pacelt šlūtenes trumuļa vāku. Attēls M

①Vāks

1. Augstspiediena šlūteni pilnībā notīt no šlūtenes uz- tīšanas trumuļa.

2. levietot sešstūra ligzdas atslēgu SW 10 caur sešstū-raino atveri korpusā. levietot atslēgu tik tālu, līdz šlū-tenes trumulis ir blokēts.

Attëls N

① Atvere, sešstūra

Attêls O

1. Izskrūvējiet 2 skrūves.

Attëls P

① Šlūtenes aizturis

② Augstspiediena šljutene

③ Skrūve

1. Noņemt šlūtenes aizturi no augstspiediena šlūtenes.
2. Izvilkt drošības āki. Attēls Q

① Šlūtenes pieslēgums
②Paplāksnes
③ Augstspiediena šljutene.
④ Drošības ākis

1. Izvilkt augstspiediena šlūteni no šlūtenes pieslēguma.
2. Caur šlūtenes virzošajiem rullīšiem ievietot jauno augstspiediena šlūteni un iespraust to šlūtenes pieslēgumā. Nemt vērā šlūtenes trumuļa griešanās virzienu.

Attēls R

① Šlūtenes virzošais rullītis

1. Drošības āki ievietot šlūtenes pieslēgumā.
2. Pārbaudīt, vai visas paplāksnes ir aiz drošības āka.
3. Šlūtenes aizbāzni pievienot augstspiediena šlūtenes otram galam. Attālums līdz šlūtenes galam apmēram 1 m (līdz augstspiediena pistolei).
4. Pievienot ierīci ūdens un strāvas padevei, iedarbināt to un pārbaudīt, vai pieslēguma vietā nav noplūdes.
5. Nostiept šlūteni un turēt to nostieptu. Kamēr šljutene ir izstiepta, izvilkt sešstūra ligzdas atslēgu.
6. Atblokët šlūtenes trumuli, pavelkot augstspiediena šlūteni, un tad laut augstspiediena šlūtenei lēnām uztīties. Kontrolët uztīšanas ātrumu, pieturot šlūteni.
7. Tad uzlikt vāku atkal atpakal.

Augustspiediena šlūtenes nomaiņa manuālajai šlūtenes uztīšanas spolei.

1. Augstspiediena šlūteni pilnībā notīt no šlūtenes uz- tīšanas spoles. Attēls S
2. Izceliet augstspiediena šlūtenes stiprinājuma skavu un izvelciet šlūteni.
3. lebīdiet šlūtenes nipeli līdz galam šlūtenes spoles mezgla posmā un nostipriniet to ar fiksācijas apskavu.

Palīdzība traucējumu gadījumā

⚠️BĪSTAMI

lerīce, kas neapzināti ieslēdzas; pieskaršanās strāvu vadošām daļām

Savainojuma draudi, strāvas sitiena bīstamība

Pirms darbu veikšanas pie ierīces izslēdziet ierīci.

Atvienojiet tikla spraudni.

Visas pārbaudes un darbus ar elektriskām daļām ir jā- veic speciālistam.

Traucējumu gadījumā, kas šajā nodalā nav minēti, uzmeklējiet autorizētu klientu servisu.

Kontrollampiña

Norādījum

Šī funkcija ir pieejama tikai modeliem HD 10/25... un HD 13/18...

Kontrollampiņa uzrāda darba stāvokļus (zaļa) un traucējumus (sarkana).

Kontrollampiņas atiestatīšana

1. lerīces slēdzi iestatīt uz "0".

2. Uzgaidīt pāris sekundes.

3. lerīces slēdzi iestatīt uz "l".

Darbības režīma indikācija

Zaļa pastāvīgā gaisma

lerīce ir darbgatavībā.

1 reizi mirgo załā krāsā

Darbgatavība beidzas pēc 30 minūšu nepārtrauktas darbības un ierīce tiek izslēgta (drošība, ja pārsprāgst augstspiediena šlūtene).

Lai restartētu darbgatavības laiku:

1. lerīces slēdzi iestatīt uz "0".
2. Uzgaidīt pāris sekundes.
3. lerīces slēdzi iestatīt uz "l".

Traucējuma indikācija

1 reizi mirgo sarkanā krāsā

Augstspiediena puse nav hermētiska.

1. Pārbaudīt augstspiediena šlūtenes, šlūteņu savie-nojumu un augstspiediena pistoles hermētiskumu.

2 reizes mirgo sarkanā krāsā

Motors ir pārāk karsts.

1. lerīces slēdzi iestatīt uz "0".
2. Laujiet ierīcei atdzist.
3. lerīces slēdzi iestatīt uz "l".

Norādījum

Ja šis traucējums vēlreiz atkārtojas, pārbaudīt sprauslu, ūdens pieplūdes temperatūru, apkārtējās vides temperatūru un tīkla spriegumu.

3 reizes mirgo sarkanā krāsā

Parādījusies strāvas padeves klūda.

1. Pārbaudīt tīkla pieslēgumu un tīkla drošinātājus.

4 reizes mirgo sarkanā krāsā

Pārāk liels energijas patērinš.

1. Sazinieties ar klientu apkalpošanas centru.

Traucējums bez indikācijas

lerīci nav iespējams iedarbināt.

1. Ja kontrollampiņa mirgo zaļā krāsā: a lerīces slēdzi iestatīt uz “0”. b lerīces slēdzi iestatīt uz “l”.
2. Laut motoram atdzist:

a lerīces slēdzi iestatīt uz "0".
b Laujiet ierīcei atdzist.
c lerīces slēdzi iestatīt uz "l".

1. Pārbaudīt, vai tīkla kabelis nav bojāts.
2. Pārbaudīt tīkla spriegumu.
3. Ja konstatēti elektriski bojājumi, sazināties ar klientu servisu.

lerīce nespēj sasniegt nepieciešamo spiedienu

1. Pārbaudīt, vai augstspiediena sprauslai ir atbilstošs izmērs (skatīt nodalu "Tehniskie dati").
2. Iztīrīt vai nomainīt sprauslu.
3. Atgaisot ier īci (skatīt nodalų “Ūdens pieslēgums/le-rīces atgaisošana”).
4. Iztīrīt smalko filtru, vajadzības gadījumā nomainīt (skatīt nodalu "Kopšana un apkope/katru nedēļu").
5. Pārbaudīt ūdens pieplūdes daudzumu (nepieciešamo daudzumu skatīt nodalā “Tehniskie dati”).
6. Nepieciešamības gadījumā uzmeklējiet klientu servisu.

Sūknis ir nehermētisks.

Līdz pat 3 pilienu ūdens noplūde minūtē ir pieļaujama.

- Ja novērojams izteiktāks ierīces nehermētiskums, laujiet klientu servisam veikt pārbaudi.

Sūknis uzrāda darbības traucējumus

1. Pārbaud īt ūdens pieplūdes daudzumu (nepieciešamo daudzumu skatīt nodalā “Tehniskie dati”).

2. Atgaisot ierīci (skatīt nodalu “Ūdens pieslēgums/lerīces atgaisošana”).

3. Iztīrīt smalko filtru, vajadzības gadījumā nomainīt (skatīt nodalu "Kopšana un apkope/katru nedēļu").
4. Nepieciešamības gadījumā uzmeklējiet klientu servisu.

Tīrīšanas līdzekļa piemaisījums ir pārāk mazs

1. Pārbaudīt, vai izmantotā pudele ar putu veidošanas uzgali atbilst ierīces plūsmas daudzumam.
2. Uzpildīt putu veidošanas uzgalim pievienoto pudeli.
3. Sūkšanas šlūtenei uzsprast lielāku diafragmu.
4. Pārbaudīt, vai uz sūkšanas šlūtenes un pudeles ar putu sprauslu nav izveidojušās tīrīšanas līdzekļa nogulsnes. Nogulsnes notīrīt ar remdenu ūdeni.
5. Nepieciešamības gadījumā uzmeklējiet klientu servisu.

Putu veidošanās ir pārāk maza

1. Pārbaudīt, vai izmantotā pudele ar putu veidošanas uzgali atbilst ierīces plūsmas daudzumam.
2. Pārbaudīt, vai uz sūkšanas šlūtenes un pudeles ar putu veidošanas uzgali nav izveidojušās tīrīšanas lī-dzekļa nogulsnes. Nogulsnes notīrīt ar remdenu ūdeni.
3. Nepieciešamības gadījumā uzmeklējiet klientu servisu.

Garantija

Katrā valstī ir spēkā mūsu atbildīgā tirdzniecības uzņē-muma izdotie garantijas nosacījumi Garantijas terminā Jūsu ierīces iespējamos darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis būs materiāla vai ražošanas klūda. Garantijas gadījumā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai tuvā-kajā pilnvarotajā klientu apkalpošanas centrā. (Adresi skatīt aizmugurē)

Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama vietējās Kärcher tīmekļa vietnes servisa sadalā "Lejupielādes".

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Augstspiediena tīrītājs

Tips: 1.286-xxx.x

Attiecīgās ES direktīvas

2000/14/EK

2006/42/EK (+2009/127/EK)

2011/65/ES

2014/30/ES 2009/125/EK

Piemērotā(-s) regula(-s) (EU) 2019/1781

Piemērotie valsts standarti

Trokšna intensitā tes līmenis dB(A)

HD 9/20-4 S(XA)

Izmērīts: 91

Nodrošināts: 93

HD 10/21-4 S(XA)

Izmērīts: 91

Nodrošināts: 93

HD 13/18-4 S(XA)

Izmērīts: 91

Nodrošināts: 93

HD 10/25-4 S(XA)

Izmērīts: 91

Nodrošināts: 93

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]

Vinendene (Winnenden), 01.08.2023.

Tehniskie dati

HD 9/20-4 S

HD 9/20-4 SXPlus

HD 9/20-4SXA

HD 10/21-4 S

HD 10/21-4 SXPlus

HD 10/21-4SXA

HD 10/21-4 S

Valstij piesaistītais variants

Valsts EU EU EU EU EU KAP

Strāvas pieslēgums
Spriegums				V			400				400
Fāz	e		~		3	3	3	3	3	3	3	3
F	r	e	k	v	e	n	c	e	H	z	5	0	5
Maksimāli pieļaujamā tīkla pretestība Ω					-	-	-	-	-	-	-	-
Pieslēguma jauda				kW	7,0	7,0	7,0	8,0	8,0	8,0	8,0	8

		HD 9/20-4 S	HD 9/20-4 SX Plus	HD 9/20-4 SXA	HD 10/21-4 S	HD 10/21-4 SX Plus	HD 10/21-4 SXA	HD 10/21-4 S
Drošinātāja veids		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Tīkla drošinātājs (kūstošais, Char. C) A		16	16	16	16	16	16	16
Pagarinājuma kabelis, 10 m mm	^2	2,5 2,5	2,5 2,5	2,5 2,5
Pagarinājuma kabelis, 30 m mm	^2	4	4	4	4	4	4	4

Üdens pieslēgums

Pieplūd	e	s	s	p	i	e	d	i	e	n	s
Pievades temperatūr	a		(	m	a	k	s	.	)	°	C
Pieplūdes daudzums (min.)			l/h	1100		1100	1100	1200	1200	1200	1200
lesūkšanas augstums (maks.)			m	0,5		0,5	0,5	0,5	0,5	0,5	0,5
Ūdens pieplūdes šlūtenes minimālais garums			m	7,5		7,5	7,5	7,5	7,5	7,5	7,5
Ūdens pieplūdes šlūtenes minimālais diametrs			i	n	1	1	1	1	1	1	1
lesūkšanas filtra pasūtījuma numurs				4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0

lerīces veiktspējas dati

Standarta sprauslas lielums		047	047		047	050	050	050	050
Üdens darba spiediens ar standarta sprauslu	M	P	a	2	0	2	0	2	0
Darba pārspiediens (maks.)	MPa	25	25		25	25	25	25	25
Padeves apjoms, üdens	l/min	15	15		15	16,7	16,7	16,7	16,67
Augustspiediena pistoles atsitiena spēks	N	4	8	4	9	4	9	5	6

Izmēri un svars

Raksturīgais ekspluatācijas svars	kg	62,4	67,1	74	63,4	68,1	75	63,4
Garums	mm	607	607	607	607	607	607	607
Platums	mm	518	518	518	518	518	518	518
Augstums	mm	1063	1063	1063	1063	1063	1063	1063
Ellas daudzums	l	1,0	1,0	1,0	1,0	1,0	1,0	1
Ellas veids	Tips	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90

Aprēkinātās vērtības saskaṇā ar EN 60335-2-79

Roku-plaukstu vibrācijas vērtība	m/s2	3,6	3,7	3,7	4,6	4,4	4,4	4,6
Nedrošības faktors K	m/s2	0,9	0,9	0,9	1,0	0,9	0,9	1
Trokšņa spiediena līmenis LpA	d	B	(	A	)	7	2	7	2	7
Nedrošības faktors KpA	d	B	(	A	)	3	3	3	3	3
mērītais trokšņa intensitātes līmenis LWA	d	B	(	A	)	9	1	9	1	9
garantētais trokšņa intensitātes līme- nis LWA,d	d	B	(	A	)	9	3	9	3	9

HD 10/25-4 S

HD 10/25-4SXA

HD 10/25-4 S

HD 10/25-4 S

HD 10/25-4SXA

HD 13/18-4 S

HD 13/18-4SXA

Valstij piesaistītais variants

Valsts

EU

EU

KAP

KAP

EU II

EU

EU

Strāvas pieslēgums

Spriegums

V

400

400

220

440-460

230

400

400

Fāz

e

~

3

3

3

3

3

F

r

e

k

v

e

n

c

e

H

z

		HD 10/25-4 S	HD 10/25-4 SXA	HD 10/25-4 S	HD 10/25-4 S	HD 10/25-4 SXA	HD 13/18-4 S	HD 13/18-4 SXA
Maksimāli pieļaujamā tīkla pretestība Ω		0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Pieslēguma jauda kW 8,8 8,8 7,5 8 8,5 8,8 8,8
Drošinātāja veids		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Tīkla drošinātājs (kūstošais, Char. C) A		16	16	25	16	25	16	16
Pagarinājuma kabelis, 10 m mm	^2	2,5 2,5	2,5 2,5 2,5	2,5 2,5
Pagarinājuma kabelis, 30 m mm	^2	4	4	4	4	4	4	4
Ūdens pieslēgums
Pieplūdes spiediens (maks.)	MPa	1	1	1	1	1	1	1
Pievades temperatūra (maks.)	°C	60	60	60	60	60	60	60
Pieplūdes daudzums (min.)	l/h	1200	1200	1200	1200	1200	1500	1500
lesūkšanas augstums (maks.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Ūdens pieplūdes šlūtenes minimālais garums	m	7,5 7,5	7,5 7,5 7,5	7,5 7,5
Ūdens pieplūdes šlūtenes minimālais diametrs	in	1	1	1	1	1	1	1
lesūkšanas filtra pasūtījuma numurs		4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Ierīces veiktspējas dati
Standarta sprauslas lielums		047	047	055	050	050	075	075
Ūdens darba spiediens ar standarta sprauslu	M	P	a	2	5	2	5	9
Darba pārspiediens (maks.)	MPa	28	28	22	25	26	25	25
Padeves apjoms, ūdens	l/min	16,67	16,67	16,67	16,67	16,67	21,67	21,67
Augustspiediena pistoles atsitiena spēks	N	6	2	6	2	5	4	8
Izmēri un svars
Raksturīgais ekspluatācijas svars	kg	67	78,6	67,0	67	75	69,8	81,4
Garums	mm	607	607	607	607	607	607	607
Platums	mm	518	518	518	518	518	518	518
Augstums	mm	1063	1063	1063	1063	1063	1063	1063
Ellas daudzums	l	1,0	1,0	1	1	1	1,0	1,0
Ellas veids	Tips	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90
Aprēkinātās vērtības saskaņā ar EN 60335-2-79
Roku-plaukstu vibrācijas vērtība	m/s ^2	4,7 4,7	6,1 6,6	5,3 3,7 3,7
Nedrošības faktors K	m/s ^2	1 1 1,5	1,2 1,3	0,9 0,9
Trokšņa spiediena līmenis LpA	d	B	(A)	7	4	7	6	7
Nedrošības faktors KpA	dB(A)	3	3	3	3	3	3	3
mērītais trokšņa intensitātes līmenis LWA	d	B	(A)	9	1	9	1	9
garantētais trokšņa intensitātes līme-nis LWA,d	d	B	(A)	9	3	9	3	9

Iznēmuma iemesls saskaņā ar Regulu (ES) 2019/1781
I pielikuma 2. iedaļas 12. punktu: j)
Paturētas tiesības uz tehniskajām izmainām.

Turinys
