K 7 Power Control - Augstspiediena tīrītājs Kärcher - Bezmaksas lietošanas instrukcija

Produkta veids	Augstspiediena tīrītājs
Zīmols	Kärcher
Modelis	K 7 Power Control
Barošanas spriegums	230 V ~ 50 Hz
Jauda	3,0 kW
Aizsardzības indekss	IPX5
Aizsardzības klase	I
Ieteicamais drošinātājs	16 A (lēns)
Darba spiediens	15 MPa
Maksimālais spiediens	18 MPa
Ūdens plūsma	9,2 l/min
Maksimālā plūsma	10 l/min
Mazgāšanas līdzekļa plūsma	0,3 l/min
Maks. ūdens temperatūra	60 °C
Maksimālais sūkšanas augstums	0,5 m
Izmēri (G × P × A)	458 × 330 × 666 mm
Darba svars	19,1 kg
Skaņas spiediena līmenis	80 dB(A)
Skaņas jaudas līmenis	96 dB(A)
Auto-Stop funkcija	Jā
Dzinēja termiskā aizsardzība	Jā
Mazgāšanas līdzekļa sistēma	Plug 'n' Clean
Iekļautās sprauslas	Vario Power + Rotabuse

Bieži uzdotie jautājumi - K 7 Power Control Kärcher

Kā lietot mazgāšanas līdzekli ar K 7 Power Control?

Lai lietotu mazgāšanas līdzekli, noņemiet Plug 'n' Clean pudeles vāciņu un iespiediet to otrādi paredzētajā savienojumā. Izmantojiet Vario Power sprauslu un pagrieziet to uz pozīciju MIX. Izsmidziniet mazgāšanas līdzekli uz sausas virsmas, ļaujiet iedarboties, neļaujot nožūt, pēc tam noskalojiet ar augstspiediena strūklu.

Ko darīt, ja ierīce neuzņem spiedienu?

Vispirms pārbaudiet, vai ūdens krāns ir pilnībā atvērts un vai padeves plūsma ir pietiekama (min. 12 l/min). Iztīriet sietiņu ūdens padeves savienojumā. Izdzeniet gaisu no ierīces, darbinot to bez sprauslas ne ilgāk kā 2 minūtes. Ja problēma turpinās, pārbaudiet sprauslu: iztīriet to ar adatu.

Kā izdzenīt gaisu no ierīces?

Ieslēdziet ierīci bez pieslēgtas sprauslas. Nospiediet pistoles sviru un gaidiet, līdz ūdens izplūst bez burbuļiem (maksimums 2 minūtes). Atlaidiet sviru un nobloķējiet to. Sūkšanas režīmā ievērojiet maksimālo sūkšanas augstumu 0,5 m.

Kā tīrīt ūdens ieplūdes filtru?

Atvienojiet ierīci un noņemiet savienojumu no ūdens padeves pieslēgvietas. Izmantojiet plakanas knaibles, lai izņemtu sietiņu. Iztīriet to tekošā ūdenī un ievietojiet atpakaļ. Pirms ievietošanas pārliecinieties, ka tas nav bojāts.

Kādi ir svarīgi drošības pasākumi?

Nekad nevērsiet augstspiediena strūklu pret cilvēkiem, dzīvniekiem, elektrības iekārtām zem sprieguma vai pašu ierīci. Pārtraukumos izmantojiet pistoles bloķēšanu. Pirms jebkādas apkopes vienmēr atvienojiet kontaktdakšu no tīkla. Krāsotām virsmām ievērojiet vismaz 30 cm attālumu.

Kā glabāt ierīci ziemā?

Iztukšojiet ierīci pilnībā: izslēdziet ūdens padevi, atvienojiet šļūteni no pistoles, ieslēdziet ierīci uz 1 minūti, lai izvadītu atlikušo ūdeni, pēc tam izslēdziet. Glabājiet ierīci un piederumus sala necaurlaidīgā telpā.

Kādi sprauslu veidi ir iekļauti komplektā?

K 7 Power Control tiek piegādāts ar divām sprauslām: Vario Power sprausla parastiem uzdevumiem (regulējams spiediens) un Rotabuse sprausla noturīgiem netīrumiem (rotējoša strūkla).

Kā transportēt ierīci?

Manuālam transportam izmantojiet transporta rokturus. Lai vilktu, izvelciet teleskopisko rokturi līdz klikšķim. Pirms transportēšanas guļus stāvoklī noņemiet mazgāšanas līdzekļa pudeli un aizveriet to. Pārliecinieties, ka ierīce neslīd transportlīdzeklī.

Ierīce neieslēdzas, ko darīt?

Pārbaudiet, vai kontaktdakša ir iesprausta un vai spriegums atbilst datu plāksnītei. Ja motors ir pārslogots (termiskā aizsardzība aktivizēta), izslēdziet ierīci, ļaujiet atdzist 1 stundu, pēc tam mēģiniet vēlreiz. Ja problēma turpinās, sazinieties ar pēcpārdošanas servisu.

Kur atrast rezerves daļas?

Izmantojiet tikai oriģinālos Kärcher piederumus un rezerves daļas. Tie garantē drošu darbību. Apmeklējiet vietni www.kaercher.com vai sazinieties ar pilnvaroto izplatītāju, lai uzzinātu atsauces.

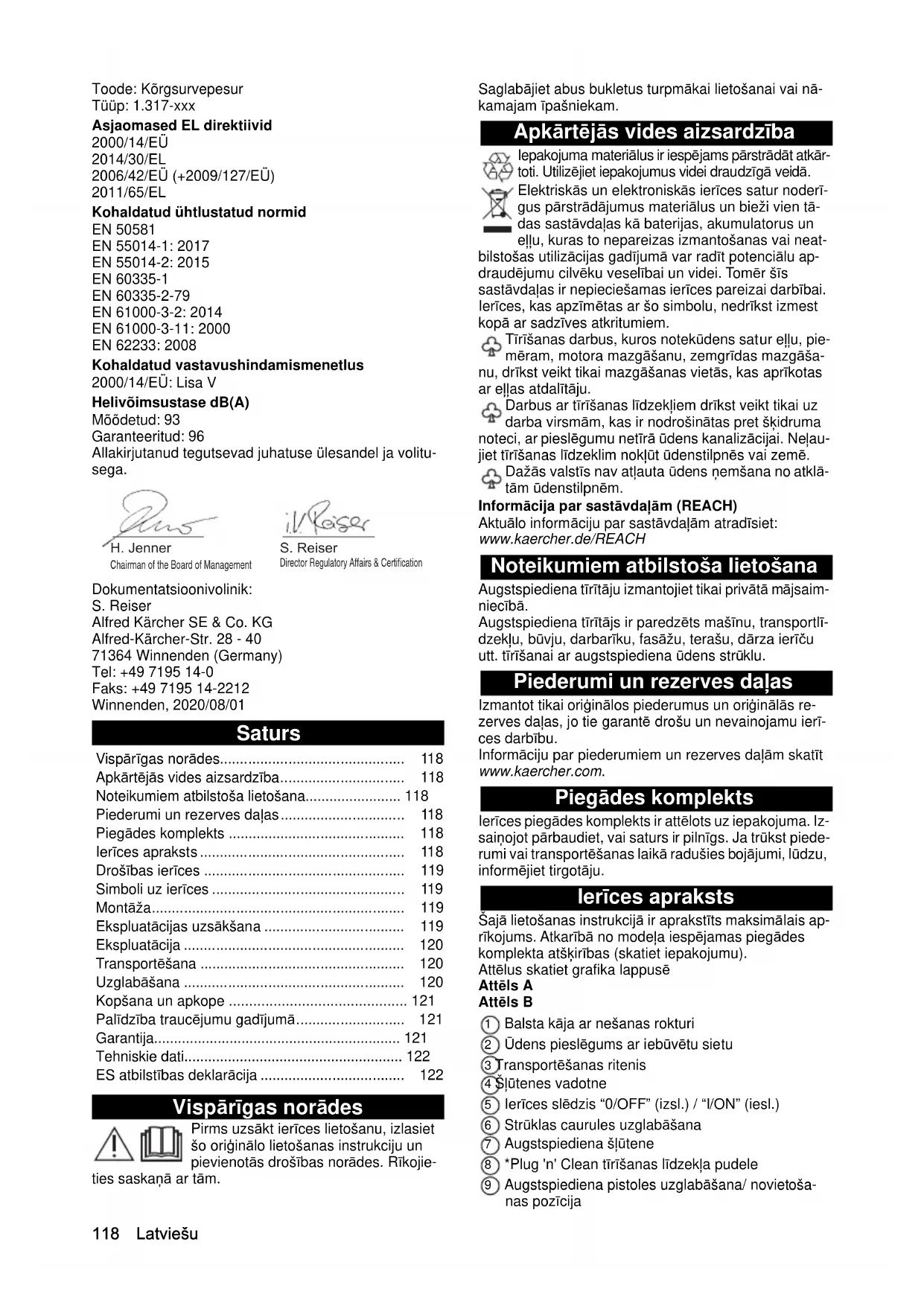

LIETOŠANAS INSTRUKCIJA K 7 Power Control Kärcher

Vispārīgas norādes.... 118

Apkārtējās vides aizsardzība.... 118

Noteikumiem atbilstoša lietošana.... 118

Piederumi un rezerves dañas.... 118

Piegādes komplekts 118

lerīces apraksts 118

Drošības ierīces 119

Simboli uz ierīces 119

Montāža.... 119

Ekspluatācijas uzsākšana 119

Ekspluatācija 120

Transportēšana 120

Uzglabāšana 120

Kopšana un apkope 121

Palīdzība traucējumu gadījumā.... 121

Garantija.... 121

Tehniskie dati.... 122

ES atbilstības deklarācija 122

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo originālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojie-

ties saskaṇā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nā-kamajam īpašniekam.

Apkārtējās vides aizsardzība

Iepakojuma materiālus ir iespējams pāstrādāt atkār- toti. Utilizējiet iepakojumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājumus materiālus un bieži vien tādas sastāvdalas kā baterijas, akumulatorus un

eļļu, kuras to nepareizas izmantošanas vai neat-bilstošas utilizācijas gadījumā var radīt potenciālu ap-draudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Tīrīšanas darbus, kuros notekūdens satur ellu, pie-mēram, motora mazgāšanu, zemgrīdas mazgāša-drīkst veikt tikai mazgāšanas vietās, kas aprīkotas llas atdalītāju.

Darbus ar tīrīšanas līdzekliem drīkst veikt tikai uz darba virsmām, kas ir nodrošinātas pret šķidruma eci, ar pieslēgumu netīrā ūdens kanalizācijai. Neļau- tīrīšanas līdzeklim nokļut ūdenstilpnēs vai zemē.

Dažas valstis nav atlauta udens nemšana no atklātām udenstilpnēm.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.de/REACH

Noteikumiem atbilstoša lietošana

Augustspiediena tīrītāju izmantojiet tikai privātā mājsaimniecībā.

Augustspiediena tīrītājs ir paredzēts mašīnu, transportlī-dzekļu, būvju, darbarīku, fasāžu, terašu, dārza ierīču utt. tīrīšanai ar augustspiediena ūdens strūklu.

Piederumi un rezerves daļas

Izmantot tikai oriğinâlos piederumus un oriğinâlâs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes komplekts

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Iz-sainojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piede-rumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

lerīces apraksts

Šajā lietošanas instrukcijā ir aprakstīts maksimālais aprīkojums. Atkarībā no modela iespējamas piegādes komplekta atšķirības (skatiet iepakojumu).

Attēlus skatiet grafika lappusē

Attēls A

Attēls B

① Balsta kāja ar nešanas rokturi
② Ūdens pieslēgums ar iebūvētu sietu
③ Transportēšanas ritenis
4 Šlūtenes vadotne
⑤ lerīces slēdzis "0/OFF" (izsl.) / "I/ON" (iesl.)
⑥ Strūklas caurules uzglabāšana
⑦ Augstspiediena šljutene
⑧ *Plug 'n' Clean tīrīšanas līdzekļa pudele
⑨ Augstspiediena pistoles uzglabāšana/ novietošanas pozīcija

⑩ Transportēšanas rokturis, izvelkams
⑪ Strūklas caurule ar netīrumu frēzētāju noturīgiem netīrumiem
⑫ Sistēmas strūklas caurule Vario Power visbiežāk izmantotajiem tīrīšanas darbiem
⑬ Augstspiediena pistole
⑭ Poga augstspiediena šlūtenes atvienošanai no pistoles
⑮ Augstspiediena pistoles svira
⑯ Augstspiediena pistoles fiksators
⑰Nešanas rokturis
18 Šlūtenes turētājs
⑲ 19 Augstspiediena šlūtenes uztīšanas trumulis
⑳ Šlūtenes uztīšanas trumuļa rokas klokis
②1 Datu plāksnīte
22 Piederumu nodalijums
23 Ākis tīkla piestiprināšanai
24 Tīkls piederumu nodalījumam
25 Tīkla pieslēguma vads ar tīkla spraudni
26 Ūdens pieslēguma savienojums
27 **Dārza šlūtene (ar tekstila armējumu, diametrs vismaz 1/2 collas (13 mm), garums vismaz 7,5 m, ar komerciāli pieejamu ātro savienojumu)
28 **KÄRCHER sūkšanas šljutene ūdens pievadei no atvērtām tvertnēm (pasūtījuma nr. 2.643-100.0)

* izvēles iespēja, ** papildus nepieciešams

Drošības ierīces

⚠UZMANĪBU

Atvienotas vai mainitas drošības ierīces

Drošības ierīces ir paredzētas jūsu aizsardzībai.

Nemainiet un neatvienojiet drošības ierīces.

lerīces slēdzis

Ierīces slēdzis novērš neparedzētu ierīces iedarbināšanu.

Augustspiediena pistoles fiksators

Fiksators nobloke augstspiediena pistoles sviru un no- vērš neapzinātu ierīces ieslēgšanos.

Auto-Stop funkcija

Atlaižot augstspiediena pistoles sviru, spiediena slēdzis izslēdz sūkni un augstspiediena strūkla tiek pārtraukta. Ja svira tiek nospiesta, sūknis atkal ieslēdzas.

Motora aizsardzības slēdzis

Pārāk augsta strāvas patēriņa gadījumā motora aizsardzības slēdzis izslēdz ierīci.

Simboli uz ierīces

Nevērsiet augstspiediena strūklu pret personām, dzīvniekiem, aktīvu elektrisko aprīko-jumu vai pašu ierīci.

Aizsargāt ierīci pret salu.

lerīci nedrīkst pieslēgt tieši pie dzeramā ūdens sistēmas.

Montāža

Attēlus skatiet grafika lappusē.

Sagatavojiet komplektā pievienotās skrūves un atbilstošu skrūvgriezi.

Nenostiprinātās detaļas piestipriniet pie ierīces pirms lietošanas sākuma.

Piederumu tīkla montāža

1. Piederumu tīklu iekārt ākos. Attēls C

Augustspiediena šlūtenes izbīdīšana caur šlūtenes vadiklu

1. Augstspiediena šlūteni no apakšas ievietojiet šlūtenes vadīklā.

Attëls D

Üdens pieslēguma savienojuma montāža

1. Üdens pieslēguma savienojumu piestipriniet ar skrūvēm pie ierīces üdens pieslēguma. Attēls E

Ekspluatācijas uzsākšana

Norādījum

levērojiet, lai netiktu pārsniegta maksimāli pieļaujamā tīkla pretestība pieslēguma vietā (skatīt nodaļu Tehnis-kie dati).

Neskaidrību gadījumā attiecībā uz Jūsu pieslēguma punkta tīkla pretestību, lūdzu, sazinieties ar savu energoapgādes uznēmumu.

1. Novietojiet ierīci uz līdzenas virsmas.
2. lericēm ar šlūtenes uztīšanas trumuli: Augstspiediena šlūteni pilnībā notīt no šlūtenes trumuļa.
3. lerīcēm bez šlūtenes uztīšanas trumuļa: Pilnībā notiniet augstspiediena šlūteni un atbrīvojiet iespēja-mās cilpas un saliekumus.
4. Augstspiediena šlūteni pilnībā izvelciet uz priekšu caur šlūtenes vadotni.
5. levietojiet augstspiediena šlūteni pistolē, līdz tā dzirdami nofiksējas.
   Pārliecinieties, ka nipelis ir pareizi izlīdzināts.
6. Pārbaudīt, vai savienojums ir drošs, pavelkot aiz augstspiediena šlūtenes.
7. lespraudiet tīkla spraudni kontaktligzdā.

Norādījum

Attëls F

Üdens apgāde

Pieslēguma vērtības skatīt uz tipa plāksnītes vai nodalā Tehniskie dati.

levērojiet ūdens apgādes uznēmuma priekšrakstus.

IEVĚRĪBAI

Piesārṇota ūdens izraisīti bojājumi

Udens piesāmojumi var radīt sūkņa un piederumu bojā-jumus.

KÄRCHER iesaka aizsardzibai izmantot KÄRCHER üdens filtrus (speciālie piederumi, pasūtijuma numurs 4.730-059).

Pieslēgums ūdensvadam

IEVĚRĪBAI

Šlūtenes savienojums ar Aquastop ierīces ūdens pieslēguma vietā

Sūkna bojājums

Nekad nelietojiet šlūtenes savienojumu ar Aquastop ie- rīces ūdens pieslēguma vietā.

Aquastop savienojumu varat izmantot pie ūdens krāna.

1. levietojiet dārza šlūteni ūdens pieslēguma savieno-jumā.

2. Pievienojiet dârza šlūteni pie ūdensvada.

3. Pilnībā atveriet ūdens krānu.

Attêls G

Üdeni iesükt no atklātas tvertnes

Šis augstspiediena tīrītājs ir aprīkots ar KÄRCHER ie- sūkšanas šlūteni ar atsitiena vārstu (speciālais piederums, pasūtījuma Nr. 2.643-100), lai iesūktu virsmas

ūdeni, piemēram, no lietus notekūdens mucas vai dīka (par maksimālo iesūkšanas augstumu skatīt nodalu Tehniskie dati).

lesūkšanas režīmā ūdens pieslēguma savienojums nav nepieciešams.

1. Piepildiet iesūkšanas šlūteni ar ūdeni.
2. lesūkšanas šlūteni pieskrūvējiet pie ierīces ūdens pieslēguma un ievietojiet ūdens padeves avotā (pie-mēram, lietus notekūdens mucā).

lerīces atgaisošana

1. leslēdziet ierīci "I/ON" (lesl.).
2. Atblokējiet augstspiediena pistoles sviru.
3. Nospiediet augstspiediena pistoles sviru. lerīce ieslēdzas.
4. Laujiet ierīcei darboties līdz 2 minūtēm, līdz ūdens izplūst no augstspiediena pistoles bez burbulīšiem.
5. Atlaidiet augstspiediena pistoles sviru.
6. Nofiksējiet augstspiediena pistoles sviru.

Ekspluatācija

IEVĚRĪBAI

Sūkna darbināšana bez škidruma

lerīces bojājums

Ja ierīce nerada spiedienu 2 minūšu darbības laikā, izslēdziet ierīci un rīkojieties atbilstoši norādījumiem nodaļā Palīdzība traucējumu gadījumā.

Ekspluatācija ar augstspiedienu

IEVĚRĪBAI

Lakotu vai trauslu virsmu bojājumi

Virsmas var tikt bojātas ar pārāk mazu strūklas atstatumu vai izvēloties neatbilstošu strūklas cauruli.

levērojiet vismaz 30 cm strūklas atstatumu, tīrot lakotas virsmas.

Neizmantojiet netīrumu frēzētāju, tīrot autoriepas, lakotas vai trauslas virsmas, piemēram, koka virsmas.

1. levietojiet strūklas cauruli augstspiediena pistolē un nofiksējiet to, pagriežot par 90°.

Attēls H

1. leslēdziet ierīci "I/ON" (lesl.).
2. Atblokējiet augstspiediena pistoles sviru.
3. Nospiediet augstspiediena pistoles sviru. lerīce ieslēdzas.
4. Pagrieziet strūklas cauruli Vario Power, līdz spiediena indikācijā tiek uzrādīts nepieciešamais spiediena līmenis.

Ekspluatācija ar tīrīšanas līdzekliem

⚠BİSTAMI

Drošības datu lapas neievērošana

Veselībai var tikt nodarīti smagas pakāpes kaitējumi, tīrīšanas līdzekli izmantojot neatbilstošā veidā

Nemiet vērā tīrīšanas līdzekļa ražotāja drošības datu lapu, jo īpaši norādes, kas attiecas uz personīgo aizsarga-prīkojumu.

Norādījum

Tīrīšanas līdzekli var piejaukt tikai, kad ierīce tiek darbi-nāta ar zemu spiedienu.

Norādījum

Lietošanai ar tīrīšanas līdzekliem nepieciešama Plug 'n' Clean tīrīšanas līdzekla pudele. KĀRCHER tīrīšanas līdzekli var iegādāties Plug 'n' Clean tīrīšanas līdzekla pudele gatavu lietošanai.

1. Nonemiet Plug 'n' Clean tīrīšanas līdzekļa pudeles vācīņu.
2. Tīrīšanas līdzekļa pudeli ar atveri uz leju iespiediet Plug 'n' Clean pieslēgumā.

Attêls I

1. Izmantojiet strūklas cauruli Vario Power.

2. Pagrieziet strūklas cauruli virzienā “MIX”, līdz uz augstspiediena pistoles ir redzams “MIX”. Lietošanas gaitā tīrīšanas līdzekļa škīdums tiek pie-jaukts ūdens strūklai.

leteicamā tīrīšanas metode

1. Tīrīšanas līdzekli taupīgi uzsmidzināt uz sausas virsmas un laut iedarboties (nelaut nožūt).
2. Lielākos netīrumus noskalot ar augstspiediena strūklu.

Pēc lietošanas ar tīrīšanas līdzekliem

1. Izvelciet Plug 'n' Clean tīrīšanas līdzekļa pudeli no uzpildes stiprinājuma un aizveriet ar vāciņu.
2. Uzglabāšanai ievietojiet tīrīšanas līdzekļa pudeli tu-rētājā ar vāku uz augšu.
3. Skalojiet ierīci apm. 30 sekundes ar tīruūdeni.

Ekspluatācijas pārtraukšana

1. Atlaidiet augstspiediena pistoles sviru. Kad svira tiek atlaista, ierīce izslēdzas. Sistēmā tiek uzturēts augstspiediens.
2. Nofiksējiet augstspiediena pistoles sviru. Attēls J
3. Augstspiediena pistoli ar strūklas cauruli iestatiet novietošanas pozīcijā.
4. Ja darbs tiek pārtraukts uz laiku ilgāk par 5 minūtēm, izslēdziet ierīci “0/OFF” (Izsl.).

Ekspluatācijas pabeigšana

⚠UZMANĪBU

Sistēmā ir spiediens

Pastāv ievainojumu risks, nekontrolēti izplūstot augstspiediena ūdenim

Augustspiediena šlūteni atvienojiet no augstspiediena pistoles vai ierīces tikai tad, ja sistēmā nav spiediena.

1. Atlaidiet augstspiediena pistoles sviru.
2. Aizveriet üdens krānu.
3. Uz 30 sekundēm nospiediet augstspiediena pistoles sviru. Sistēmā atlikušais spiediens tiek likvidēts.
4. Atlaidiet augstspiediena pistoles sviru.
5. Nofiksējiet augstspiediena pistoles sviru.
6. Atvienojiet ierīci no ūdens apgādes.
7. Izslēdziet ierīci "0/OFF" (Izsl.).
8. Atvienojiet tikla spraudni no kontaktligzdas.

Transportēšana

⚠UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Transportējot nemiet vērā ierīces svaru.

lerīces nešana

1. lerīci pacelt un nest, turot aiz nešanas rokturiem.

lerīces vilkšana

1. Izvelciet transportēšanas rokturi tā, lai tas dzirdami nofiksētos.
2. lerīci vilkt, turot aiz transportēšanas roktura.

lerīces pārvietošana transportlīdzeklī

1. Pirms transportēšanas guļus stāvoklī izvelciet Plug 'n' Clean tīrīšanas līdzekļa pudeli no uzpildes stipri-nājuma un aizveriet ar vāciņu.
2. Nodrošiniet ierīci pret slīdēšanu un apgāšanos.

Uzglabāšana

⚠UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Uzglabājot nemiet vērā ierīces svaru.

lerīces uzglabāšana

1. Novietojiet ierīci uz līdzenas virsmas.
2. Atvienojiet strūklas cauruli no augstspiediena pistoles.
3. Nospiediet atvienošanas pogu uz augstspiediena pistoles un atvienojiet augstspiediena šlūteni no pistoles.

IEVĚRĪBAI

Augstspiediena šlūtenes bojājumi

Augstspiediena šlūtenes bojājumi nepareiza griešanās virziena dēl

Veicot uztišanu, pārliecinieties, ka šlūtenes trumuļa griešanās virziens ir pareizs.

1. Ierīcēm ar šlūtenes uztīšanas trumuli: Ar rokas kurbuli grieziet šlūtenes trumuli pretēji pulkstenrādītāju virzienam un uztiniet augstspiediena šlūteni.
2. Iericēm bez šlūtenes uztišanas trumuļa: Augstspiediena šlūteni uzglabāt pie ierīces.
3. levietojiet tīkla pieslēguma vadu un piederumus ie-rīcē.

Pirms ilgākas uzglabāšanas ievērojiet papildu norādījumus, skat. nodalju Kopšana un apkope.

Pretaizsalšanas aizsardzība

IEVĚRĪBAI

Sala draudi

Sals var izraisīt nepilnīgi iztukšotas ierīces bojājumus. Raugiet lai ierīce un tās piederumi būtu pilnībā iztukšoti. Aizsargājiet ierīci no sala.

Jābūt izpildītiem šādiem nosacījumiem:

• lerīcei jābūt atvienotai no ūdens apgādes.

• Augstspiediena pistole ir atvienota no augstspiediena šlūtenes.

• leslēdziet ierīci "I/ON" (lesl.).

• Gaidiet maks. 1 minūti, līdz no augstspiediena šlūtenes vairs neizplūst ūdens.

• Izslēdziet ierīci.

• Novietojiet ierīci ar visiem piederumiem uzglabāšanai telpā, kas aizsargāta no sala.

Kopšana un apkope

⚠ BİSTAMI

Strāvas sitiena bīstamība

lespējams gūt ievainojumus, pieskaroties strāvu vadošām detaļām

Izslēdziet ierīci.

Atvienojiet tikla spraudni.

lerīcei nav nepieciešama apkope, tas nozīmē, ka nav nepieciešams veikt nekādus regulārās apkopes darbus.

Üdens pieslēguma vietas sieta tīrīšana

IEVĚRĪBAI

Bojāts siets ūdens pieslēgumā

Üdens piesärnojuma radīti ierīces bojājumi

Pirms sieta ievietošanas ūdens pieslēgumā pārbaudiet, vai tas nav bojāts.

Vajadzības gadījumā iztīriet ūdens pieslēguma sietu.

1. Nonemiet udens pieslēguma savienojumu.
2. Ar plakanknaiblēm izvelciet sietu.
3. Iztīriet sietu zem tekoša ūdens. Attēls K
4. levietojiet sietu ūdens pieslēgumā.

Palīdzība traucējumu gadījumā

Traucējumu cēloņi bieži vien ir vienkārši un tos ar turp-mākā pārskata palīdzību var novērst pašu spēkiem. Šaubu vai nenorādītu traucējumu gadījumā, lūdzu, vērsieties autorizētā klientu servisā.

⚠BİSTAMI

Strāvas sitiena bīstamība

lespējams gūt ievainojumus, pieskaroties strāvu vado- šām detaļām Izslēdziet ierīci.

Atvienojiet tikla spraudni.

lerīce nedarbojas

1. Nospiediet augstspiediena pistoles sviru. lerīce ieslēdzas.
2. Pārbaudiet, vai sakrīt sprieguma norāde uz tipa plāksnītes ar strāvas avota spriegumu.
3. Pārbaudiet, vai tīkla pieslēguma vadam nav bojāju-mu.
4. Ja motors ir pārslogots un ir aktivizēts motora aiz-sardzības slēdzis:
   a Izslēdziet ierīci "0/OFF" (Izsl.).
   b Laujiet ierīcei 1 stundu atdzist.
   c leslēdziet ierīci "I/ON" (lesl.) un turpiniet lietot.
   Ja vairākkārt rodas traucējumi, ierīces pārbaudi veikt klientu servisā.

lerīce nedarbojas, motors rūc

Sprieguma zudums vāja strāvas tīkla dēl vai arī pagari-nāšanas kabela izmantošanas dēl

1. Pirms ieslēgšanas vispirms nospiediet augstspiediena pistoles sviru, tad ieslēdziet ierīci "I/ON" (Ie sl.).

lerice nespēj sasniegt nepieciešamo spiedienu

Üdens padeve ir pārāk maza

1. Pilnībā atveriet ūdens krānu.

2. Pārbaudiet, vai ūdens pieplūdei ir pietiekams padeves daudzums.

Üdens pieslēguma siets ir netīrs.

1. Ar plakanknaiblēm izvelciet sietu no ūdens pieslēguma.

2. Iztīriet sietu zem tekoša ūdens.

lerīcē ir gaiss.

1. Atgaisojiet ierīci:

a leslēdziet ierīci uz maksimums 2 minūtēm bez pievienotas strūklas caurules.
b Nospiediet uz augstspiediena pistoles un pagaidiet, līdz ūdens izplūst no augstspiediena pistoles bez burbulīšiem.
c Pievienojiet strūklas cauruli.
d Pārliecinieties, ka iesūkšana notiek pareizajā ie- sūkšanas augstumā (skatīt nodalu Tehniskie da- tì).

Spēcīgas spiediena svārstības

1. Iztīriet augstspiediena sprauslu:

a Ar adatu iztīriet netīrumus no sprauslas cauruma.
b A r üdeni izskalojiet augstspiediena sprauslu no priekšas.

1. Pārbaudiet ūdens pieplūdes daudzumu.

lerice nav hermētiska

1. Neliels nehermētiskums ir tehniski paredzēts. Izteik-ta nehermētiskuma gadījumā vērsieties autorizētā klientu servisā.

Tīrīšanas līdzeklis netiek iesūkts

1. Izmantojiet Vario Power strūklas cauruli un pagrieziet to uz "MIX".
2. Pārbaudiet, vai Plug 'n' Clean tīrīšanas līdzekļa pudele ir ievietota ar atveri uz leju tīrīšanas līdzekļa pieslēgumā.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis

ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē)

Tehniskie dati

	K 7 Power		Premium Power
Strāvas pieslēgums
Spriegums	V		230
Fāze ~ 1 1
Frekvence Hz 50 50
Maksimāli pieļaujamā tīkla pretestība	Ω	0,394 + j0,246	0,394 + j0,246
Pieslēguma jauda	kW	3,0	3,0
Drošinātāja veids		IPX5	IPX5
Aizsardzības klase		I	I
Tīkla drošinātājs (inertais)	A	16	16
Ūdens pieslēgums
Pieplūdes spiediens (maks.)	MPa	1,2 1,2
Pievades temperatūra (maks.)	°C	60 60
Pieplūdes daudzums (min.)	l/min	12	12
lesūkšanas augstums (maks.)	m	0,5	0,5
Ierīces veiktspējas dati
Darba spiediens	MPa	15 15
Maks. pieļaujamais spie- diens	MPa	18 18
Padeves apjoms, ūdens	l/min	9,2	9,2
Maksimālais padeves ap- joms	l/min	10 10
Padeves apjoms, tīrīšanas līdzeklis	l/min	0,3 0,3
Augustspiediena pistoles at- N sitiena spēks		27	27
Izmēri un svars
Raksturīgais ekspluatāci- jas svars	kg	19,1	19,5
Garums	mm	458 459
Platums	mm	330 330
Augstums	mm	666 666
Aprēkinātās vērtības saskaņa ar EN 60335-2-79
Roku-plaukstu vibrācijas vērtība	m/s ^2	<2,5	<2,5
Nedrošības faktors K	m/s ^2	0,6 0,6
Trokšņa spiediena līmenis LpA	dB(A)	80 80
Nedrošības faktors KpA	dB(A)	3 3
Trokšņa intensitātes līme- nis LWA+ Nedrošības faktors KWA	dB(A)	96 96

Paturētas tiesības veikt tehniskas izmaiņas.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pa-matprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Augstspiediena tīrītājs

Tips: 1.317-xxx

Attiecīgās ES direktīvas

2000/14/EK

2014/30/ES

2006/42/EK (+2009/127/EK)

2011/65/ES

Piemērotās atbilstības novērtēšanas procedūras

2000/14/EK: Pielikums V

Trokšna intensitā tes līmenis dB(A)

Izmērīts: 93

Nodrošināts: 96

Parakstītāji rīkojas vadības vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]

Vinendene (Winnenden), 01.08.2020.

Turinys
