LIETOŠANAS INSTRUKCIJA BLV 18200 Battery Kärcher

Vispārīgas norādes 2 5 6

Drošības norādes.... 257

Noteikumiem atbilstoša lietošana.... 262

Vides aizsardzība.... 262

Piederumi un rezerves dalas.... 262

Piegādes komplekts.... 262

Drošības ierīces 262

Simboli uz ierīces 262

lerīces apraksts.... 262

Montāža 263

Apkalpošana 263

Transportēšana un uzglabāšana.... 264

Kopšana un apkope 264

Palīdzība traucējumu gadījumā.... 265

Garantija.... 265

Tehniskie dati 265

ES atbilstības deklarācija 266

Vispārīgas norādes

Pirms iekārtas pirmās izmantošanas reizes rūpīgi izlasiet turpmākās drošī-bas norādes, šo oriğinālo lieto-šanas instrukciju, iepazīstieties ar akumulatora pakai pievieno-tajām drošības norādēm, kā arī ar akumulatora pakas/standarta lādētāja oriğinālo lietošanas instrukciju. Rīkojieties saskaṇā ar tām. Saglabājiet minētos mate-riālus vēlākai izmantošanai vai nodošanai nākamajam īpašnie-kam.

Kopā ar lietošanas instrukcijā ie- tvertajiem norādījumiem ṣemiet vērā likumdevēja vispārīgos drošības tehnikas noteikumus un nelaimes gadījumu novērša- nas noteikumus.

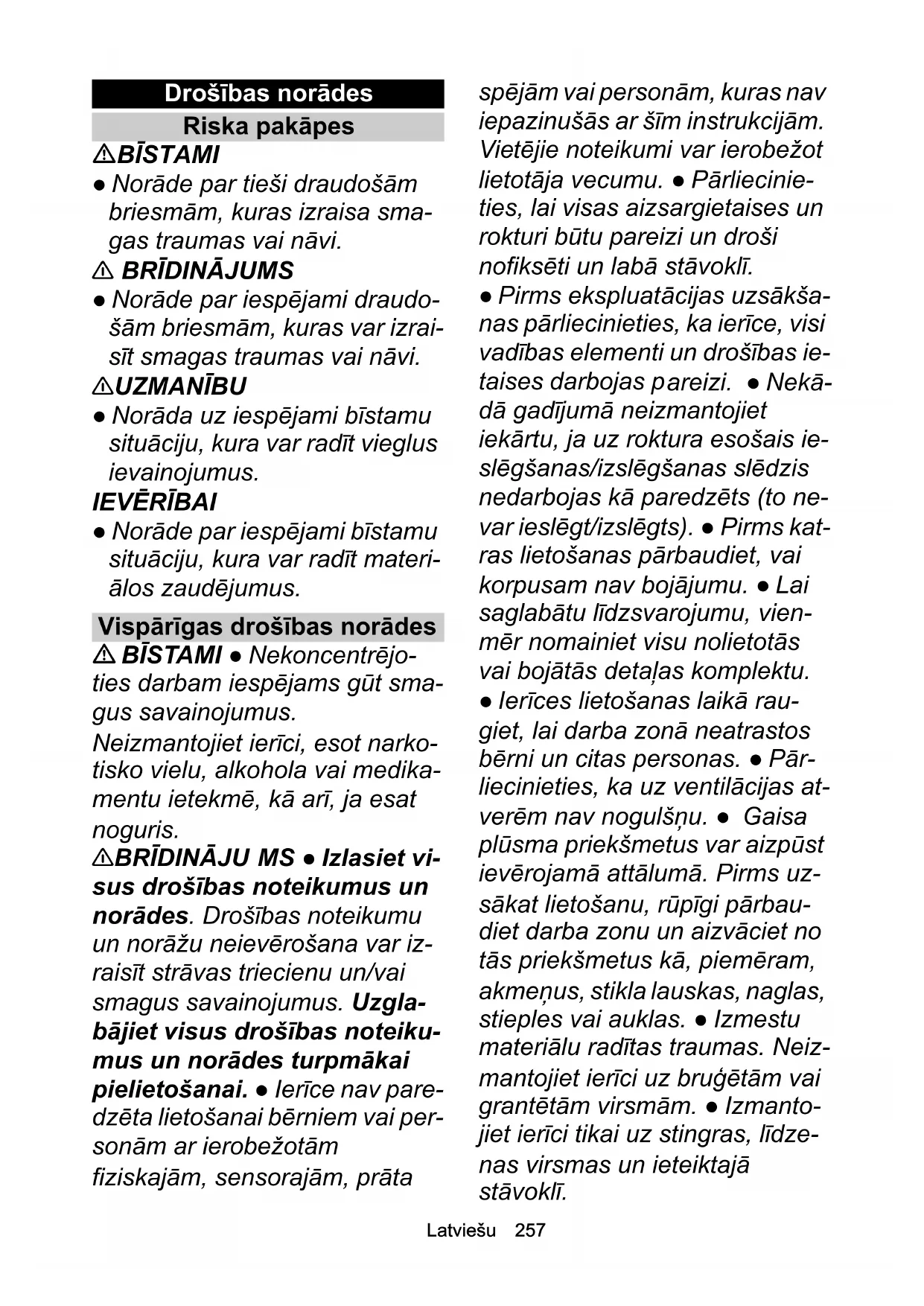

Drošības norādes

Riska pakāpes

⚠️BĪSTAMI

- Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

- Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

- Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĚRĪBAI

- Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Vispārīgas drošības norādes

⚠ BĪSTAMI ● Nekoncentrējo- ties darbam iespējams gūt sma- gus savainojumus.

Neizmantojiet ierīci, esot narkotisko vielu, alkohola vai medikamentu ietekmē, kā arī, ja esat noguris.

⚠️BRĪDINĀJU MS ● Izlasiet visus drošības noteikumus un norādes. Drošības noteikumu un norāžu neievērošana var izraisīt strāvas triecienu un/vai smagus savainojumus. Uzgla-bājiet visus drošības noteikumus un norādes turpmākai pielietošanai. ● lerīce nav pare-dzēta lietošanai bērniem vai personām ar ierobežotām fiziskajām, sensorajām, prāta spējām vai personām, kuras nav iepazinušās ar šīm instrukcijām. Vietējie noteikumi var ierobežot lietotāja vecumu. • Pārliecinieties, lai visas aizsargietaises un rokturi būtu pareizi un droši nofiksēti un labā stāvoklī.

- Pirms ekspluatācijas uzsākšanas pārliecinieties, ka ierīce, visi vadības elementi un drošības ietaises darbojas pareizi. • Nekādā gadījumā neizmantojiet iekārtu, ja uz roktura esošais ieslēgšanas/izslēgšanas slēdzis nedarbojas kā paredzēts (to nevar ieslēgt/izslēgts). • Pirms katras lietošanas pārbaudiet, vai korpusam nav bojājumu. • Lai saglabātu līdzsvarojumu, vienmēr nomainiet visu nolietotās vai bojātās detaļas komplektu.

- Ierīces lietošanas laikā rau- giet, lai darba zonā neatrastos bērni un citas personas. • Pār- liecinieties, ka uz ventilācijas at- verēm nav nogulšņu. • Gaisa plūsma priekšmetus var aizpūst ievērojamā attālumā. Pirms uz- sākat lietošanu, rūpīgi pārbau- diet darba zonu un aizvāciet no tās priekšmetus kā, piemēram, akmeņus, stikla lauskas, naglas, stieples vai auklas. • Izmestu materiālu radītas traumas. Neiz- mantojiet ierīci uz bruģētām vai grantētām virsmām. • Izmanto- jiet ierīci tikai uz stingras, līdze- nas virsmas un ieteiktajā stāvoklī.

⚠ UZMANĪBU ● Rūpīgi iepazīstieties ar iekārtas vadības elementiem un iekārtas atbilstošas lietošanas principiem. ● Strādājot ar ierīci, lietojiet dzirdes aiz-sardzības līdzekļus. Ierīce ir ārkārtīgi skaļa un var radīt ilgsto- šus dzirdes bojājumus, ja stingri neievērojat norādījumus par iedarbību, trokšņa samazināšanu un dzirdes aizsardzību. ● Strā-dājot ar ierīci, lietojiet acu aizsar-dzības līdzekļus. Ražotājs stingri iesaka valkāt pilno sejas masku vai pilnībā aizsegtas aiz-sargbrilles. Parastās brilles vai saulesbrilles nepasargās jūs no izmestiem priekšmetiem. ● Savainošanās risks, ja ierīces gai-sa ieplūdē tiek iesūkts vaļīgs apģērbs, mati vai rotaslietas. Garus matus sasieniet uz mu-gurpusi, lai tie būtu virs plecu lī-meņa. ● Izmantojot iekārtu, uzvelciet biezas bikses argarām starām, izturīgus apavs un atbilstoša izmēra cimdus. Nestrādā-jiet basām kājām! Nevalkājiet rotas, sandales vai šortus.

IEVĒRĪBAI • lekārtas izmanto-tājs uzņemas pilnu atbildību par negadījumiem ar citām personām vai to īpašumu.

Norādījum • Dažos régionos noteikumi var ierobežot šīs ierīces ekspluatāciju. Saņemiet informāciju no vietējās iestādes.

- Laujiet pilnvarotajam klientu servisam nomainīt uz ierīces

esošas bojātās vai nesalasāmas brīdinājuma zīmes. • Iz-mantojiet grābekli un slotu, lai atbrīvotu gružus pirms uzsākat akumulatora pūtēja / sūcēja lietošanu.

Droša ekspluatācija

⚠ BĪSTAMI • Aizliegts veikt ekspluatāciju sprādzienbīsta-mās zonās.

⚠ BRĪDINĀJUMS ● levērojiet minimālo 15 m atstatumu no personām un dzīvniekiem. Izslē-dziet ierīci, ja kāds ienāk šajā zonā. ● Sargājiet seju un Ķermeni no padeves atveres. ● Pirms ierīces iedarbināšanas pārliecinieties, ka padeves vieta ir tukša. ● Neturiet rokas vai citas Ķermeņa daļas pie padeves vietas, izmetes vai citu kustīgo daļu tuvumā. ● Nelietojiet ierīci, ja pa-stāv zibens spēriena draudi.

- Jums nepieciešams bez škēršliem pārskatīt darba zonu, lai atpazītu iespējamos draudus. Izmantojiet ierīci tikai, ja ir labs apgaismojums. • Strādājot ar iekārtu, nedrīkst skriet; jāpārvietojas iešanas ātrumā. Neejiet atmuguriski. Izvairieties no neparastas kermana stājas, stā-viet stabilā, drošā pozīcijā un saglabājiet līdzsvaru. • Nekad neizmantojiet ierīci, ja tās aizsargietaises ir bojātas vai nav uz-stādītas drošības ietaises, piemēram, nav pievienots sa-

vākšanas maiss. ● Ja ierīce ir nokritusi, saņēmusi triecienu vai neparasti vibrē, nekavējoties to apturiet un pārbaudiet, vai tajā nav bojājumu vai nosakiet vibrācijas cēloni Uzticiet bojājumu novēršanu pilnvarotam klientu apkalpošanas centram vai no-mainiet ierīci. ● Negadījuma vai darbības traucējumu gadījumā nekavējoties izslēdziet ierīci un izņemiet akumulatora bloku. le-rīces lietošanu drīkst atsākt tikai pēc tam, kad tam ir veikta pār-baude pilnvarotā servisa centrā.

- Savainošanās risks ar rotējošām daļām. Izslēdziet dzinēju, izņemiet akumulatoru paku un pārliecinieties, ka visas kustīgās daļas ir pilnībā apturētas:

- Pirms atstājātrīci bez uzraudzības.

- Pirms nosprostojumu atbrīvošanas vai caurules tīrīšanas.

- Pirms veicat ierīces pārbaudi pēc trieciena pret svešķerme- ni.

- Pirms veicat ierīces pārbaudi, apkopi vai citus darbus pie tās.

⚠ UZMANĪBU ● Līdzīgu instrumentu ekspluatācija vidē palieli-na dzirdes bojājumu risku un varbūtību, ka netiek sadzirdēts iespējams apdraudējums, piem., personas, kas ienākušas jūsu darba zonā. ● Neveiciet ne-kādu ierīces pārveidi un izman-

tojiet tikai ražotāja ieteiktos piederumus un rezerves daļas.

Norādījum • Darbiniet ierīci tikai tam piemērotajā dienas laikā. levērojiet arī vietējos noteikumus un normatīvos aktus. Ja strādājat ar ierīci agri no rīta vai vēlu vakarā, tas varētu traucēt citus cilvēkus.

Akumulatora pūtēja droša ekspluatācija

⚠ UZMANĪBU ● Veselības apdraudējums, ko izraisa putekļu ieelpošana. Strādājot ar ierīci, lietojiet elpošanas aizsargmasku. ● Mitriniet putekļainas virsmas, lai samazinātu putekļu līmeni. ● Neizmantojiet ierīci atvērta loga tuvumā. ● Pūtēja caurules sprauslu nekad nevērsiet pret personām vai dzīvniekiem. IEVĒRĪBAI ● lespējami ierīces bojājumi, ja gruži tiek iesūkti gai-sa ieplūdes vietā. Nenovietojiet pūtēju uz birstošiem gružiem vai to tuvumā. ● Nekādā gadījumā nelieciet priekšmetus pūtēja caurulēs.

Norādījum • Izmantojiet sprauslas pagarinājumu, lai gai-sa plūsma atrastos tuvu zemei un varētu strādāt efektīvi.

Akumulatora sūcēja droša ekspluatācija

⚠ BRĪDINĀJUMS • Savainoša-nās risks, ja akumulatora pūtējs / sūcējs sūcēja režīmā tiek iz-mantots tikai ar augšējo sūcēja

cauruli. Pirms pirmās lietošanas reizes jums savstarpēji jāsavie-no augšējā un apakšējā sūcēja caurule. ● Lidojoši gruži var radīt savainojumus. Nekad nelietojiet akumulatora sūcēju, ja nav pie-vienots savācējmaiss. Pirms li-tošanas pārliecinieties, ka savācējmaiss ir labā stāvoklī un pilnībā aizvērts. ● Savainošanās draudi un ierīces bojājumi. Ne-uzsūciet ar ierīci nekādus asus vai lielākus priekšmetus kā, piem., lauskas, akmeņus, pude-les, bundžas vai metāla gaba-lus. ● Uguns savācējmaisā. Neiesūciet degošus vai kvēlojo-šus priekšmetus, piemēram, ci-garetes, pelnus no kamīniem vai griliem. ● Rotējošas darbarata lāpstiņas var radīt nopietnas traumas. Sargājiet ķermeņa da-ļas no rotējošām daļām. Izslē-dziet motoru un pagaidiet, līdz lāpstiņriteņa asmeņi vairs ne-griežas, un tikai tad atveriet sū-cēja vāku, pievienojiet / nomainiet caurules, atveriet vai noņemiet savācējmaisu. ● Izslē-dziet motoru, izņemiet akumula-tora bloku un pārliecinieties, ka visas kustīgās daļas ir pilnībā apstājušās, pirms atbrīvojat no-sprostojumu.

IEVĒRĪBAI • Sūcēja caurules nosprostošanās. Neturiet sūcēja cauruli tieši gružu kaudzē. Pār-vietojiet ierīci no iesūcamās kau-dzes vienas ārējās malas uz

otru. • Turiet motoru augstāk par sūcēja caurules ieplūdes galu. • lespējama materiāla uzkrāšanās, ja no iesūkšanas atveres atkal birst laukā iesūktais materiāls. Pārliecinieties, ka plūsmas zonā neuzkrājas iesūktais materiāls.

Droša transportēšana un uzglabāšana

⚠ BRĪDINĀJUMS • Izslēdziet ierīci, ľaujiet tai atdzist un izņemiet akumulatoru paku, pirms Jūs to novietojat uzglabāšanai vai transportējat.

⚠ UZMANĪBU • Savainošanās draudi un ierīces bojājumi. Transportēšanas laikā nodroši-niet ierīci pret kustēšanos un krišanu.

IEVĒRĪBAI • Atbrīvojiet ierīci no visiem svešķermeņiem, pirms Jūs to uzglabājat vai transportē-jat. • Uzglabājiet ierīci sausā un labi vēdinātā vietā, kurai bēr-niem nav piekļuve. Pasargājiet ierīci no vielām ar korozijas iedarbību, piem., dārza ķimikāli-jām. • Neuzglabājiet ierīci ārpus telpām.

Droša apkope un uzturēšana

⚠ BRĪDINĀJUMS • Izslēdziet motoru, pārliecinieties, ka visas kustīgās daļas ir pilnībā apstājušās, un izņemiet akumulatora bloku, pirms uzsākat ierīces pārbaudi, tīrīšanu vai apkopi. • Šīs ierīces apkopei un labošanas

darbiem nepieciešama īpaša piesardzība un zināšanas, un tos drīkst veikt tikai atbilstoši kvalificēti speciālisti. Lai veiktu ierīces apkopi, nogādājiet to pilnvarotā servisa centrā.

- Pārliecinieties, lai iekārta būtu droša ekspluatācijai, regulāri pārbaudot, vai visas tapas, uz-griežni un skrūves ir cieši pie-vilktas. - Izslēdziet motoru, izņemiet akumulatora bloku un pārliecinieties, ka visas kustīgās daļas ir pilnībā apstājušās, pirms atbrīvojat nosprostojumu.

⚠ UZMANĪBU ● Izmantojiet tikai ražotāja apstiprinātās rezerves daļas, piederumus un uzliktņus. Oriģinālās rezerves daļas, oriģinālie piederumi un oriģinālie uzliktņi garantē drošu un nevainojamu ierīces darbību.

IEVĒRĪBAI • Tīriet produktu pēc katras ekspluatācijas ar mīkstu, sausu drānu.

Norādījum • Jūs drīkstat veikt tikai šajā lietošanas instrukcijā aprakstītos iestatījumus un remontdarbus. Sazinieties ar savu pilnvaroto klientu servisu par remontdarbiem, kas neietilpst aprakstītajos. • Bojātas vai nesalasāmas uzlīmes nomainiet pilnvarotā servisa centrā.

Neapzinātais apdraudējums ⚠️ BRĪDINĀJUMS

- Pat tad, ja iekārta tiek lietota atbilstoši aprakstītajiem notei-

kumiem, joprojām pastāv ne- apzināts apdraudējums. lekārtas lietošanas laikā var rasties turpmākie draudi:

- Vibrācijas var radīt savainojumus. Katram darbam izmantojiet piemēroto instrumentu, tāpat izmantojiet paredzētos rokturus, kā arī iestatiet zemāko ātrumu, kas nepieciešams, lai darbu paveiktu.

- Troksnis var izraisīt dzirdes traucējumus. Izmantojiet dzirdes aizsardzības līdzekļus un ierobežojiet radīto slodzi.

- lespējama savainojumu gūšana no izmestiem priekšmetiem, kas gaisa spiediena rezultātā var izplūst no pūtēja caurules, ja savācējmaiss nav pareizi piestiprināts vai ir bo-jāts.

- Vienmēr nēsājiet acu aizsardzības līdzekļus.

Neapzinātā apdraudējuma samazināšana

⚠UZMANĪBU

- Ilgāks ierīces lietošanas il- gums var radīt vibrācijas izrai- sītus asinsrites traucējumus rokās. Vispārēji ieteicamu apa- rāta lietošanas laiku noteikt ne- var, jo tas ir atkarīgs no vairākiem ietekmes faktoriem:

- Personīga predispozīcija uz sliktu asinsriti (bieži auksti pirksti, pirkstu tirpšana)

• Zema apkārtējā temperatūra. Roku aizsardzībai valkājiet sil-tus cimdus.
• Cieša satvēriena radīti asinsrites traucējumi.
• Nepārtraukts darba režīms ir sliktāks par pārtrauktu darba režīms.

Regulāras un ilglaicīgas ierīces lietošanas gadījumā un, atkār-toti iestājoties atbilstošajām pazīmēm, piemēram, pirkstu knudēšanai, aukstiem pirk-stiem, iesakām iziet medicīnis-ko apsekošanu.

Noteikumiem atbilstoša lietošana

⚠ BRĪDINĀJUMS

Ierīce nav paredzēta lietošanai bērniem vai personām ar ierobežotām fiziskajām, sensorajām, prāta spējām vai personām, kuras nav iepazinušas ar šīm instrukcijām.

• lekārta ir paredzēta izmantošanai tikai ārpus telpām.
• lerīci drīkst izmantot tikai sausā, labi apgaismotā vi-dē.
• lerīce ir paredzēta vieglu gružu, piemēram, lapu, zāles un citu dārza atkritumu, aizpūšanai un iesūkša-nai.
• lerīce tiek izmantota, lai iesūktu gružus un lapas, tos sasmalcinātu un savāktu maisā.

Jebkura cita veida izmantošana, piem., ūdens vai citu škidrumu iesūkšana nav pieļaujama.

Vides aizsardzība

lepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājumus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un elļu, kuras to nepareizas izmantošanas vai neat-

bilstošas utilizācijas gadījumā var radīt potenciālu ap-draudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH

Piederumi un rezerves daļas

Izmantot tikai oriğinâlos piederumus un oriğinâlãs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes komplekts

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Iz-saiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piede-rumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Drošības ierīces

⚠UZMANĪBU

Atvienotas vai mainitas drošibas ierices

Drošības ierīces ir paredzētas jūsu aizsardzībai.

Nemainiet un neatvienojiet drošības ierīces.

Drošības slēdzis

Drošības slēdzi ieslēdz ar fiksācijas skrūvi pie sūcēja caurules. Tas nodrošina, ka ierīci iespējams izmantot tikai tad, kad ir uzstādīta sūcēja caurule.

Simboli uz ierīces

	Pirms ekspluatācijas uzsākšanas izlasiet lietošanas pamācību un visas drošības norādes.
	Strādājot ar ierīci, lietojiet piemērotus acu un dzirdes aizsardzības līdzekļus.
	Nepakļaujiet ierīci ne lietus, ne paaugsti-nāta mitruma ietekmei.
	Draudi, kurus rada strauji izsviesti priekš-meti. Skatītājus turiet pa gabalu no darba zonas.
	Rotējošs ventilatora lāpstīnritenis. lerī-ces darbības laikā rokas un kājas netu-riet tuvu atverēm.
	Uz etiketes norādītais garantētais trokš-ņa spiediena līmenis ir 107 dB.
	Pavilkt: Ātrais fiksators
	Sūkšanas režīms
	Pūšanas režīms

lerīces apraksts

Šajā lietošanas instrukcijā ir aprakstīts maksimālais aprīkojums. Atkarībā no modela iespējamas piegādes komplekta atšķirības (skatiet iepakojumu).

Attēlu skatīt grafiku lapās Attēls A

① Nešanas josta
② Vadošie skrituļi
3 Apakšējā sūcēja caurule
④ Pūtēja caurule
⑤ Akumulatoru pakas atblokēšanas taustiņš
6 Datu plāksnīte
⑦ Motora korpuss
⑧ Motora korpusa drošības tapa
⑨ Augšējā pūtēja un sūcēja caurule
⑩ Sūcēja caurules fiksācijas skrūve
⑪ Priekšējais rokturis
⑫Nešanas jostas cilpa
⑬ Turbo Boost poga
⑭Apgriezienu regulēšana
⑮Aizmugurējais rokturis
16 lerīces slēdzis
⑰Pūtēja / sūcēja režīma selektora slēdzis
⑱ Íscaurule
⑲Savācējmaisa adapteris
20 Savācējmaiss
21*Akumulatora blooms Battery Power 18V
22 Ātrās uzlādes ierīce Battery Power 18V

* izvēles iespēja

Akumulatoru paka

Ierīci iespējams darbināt ar 18 V Kärcher Battery Power akumulatoru paku.

Montāža

Pūtēja / sūcēja montāža

⚠️BRĪDINĀJUMS

Savainojumu risks nepilnīgi samontētas ierīces dēl Ierīci lietojiet tikai, ja tā ir pilnībā uzstādīta un gatava dar- bam.

1. Nospiediet sviru uz leju un nofiksējiet pūtēja cauruli vēlamajā pozīcijā vadošo skrituļu adapterī.

Attêls B

1. Apakšējās sūcēja caurules adapteri nofiksējiet pūtē- ja caurules stiprinājumā.

Attêls C

1. Apakšējo sūcēja cauruli nofiksējiet augšējā pūtēja un sūcēja caurulē.

Attëls D

1. Uzstādiet motora korpusu.

Attêls E

a Cik tālu iespējams, izvelciet drošības tapu no motora korpusa.

b levietojiet pūtēja un sūcēja cauruli motora korpu-sā.

c levietojiet motora korpusa drošības tapu un pārbaudiet, vai tā pareizi turas stiprinājumā.

d levietojiet sūcēja caurules fiksācijas skrūvi un pievelciet, līdz tā dzirdami noklikšk.

Nostrādājis drošības slēdzis.

1. Pievienojiet savācējmaisu, skatiet nodalā Savācēj-maisa pievienošana.

2. Iekabiniet nešanas jostu cilpā uz roktura, skatiet nodalu Nešanas jostas iekāršana.

Savācējmaisa pievienošana

1. Pievienojiet savācējmaisu.

Attëls F

a lekabiniet savācējmaisa stiprinājuma mēlīti cilpā, kas atrodas uz augšējās pūtēja un sūcēja caurules.
b Savācējmaisa adapteri uzvelciet uz īscaurules.
c Nofiksējiet adapteri.

Nešanas jostas iekāršana

1. lekabiniet nešanas jostu roktura cilpā, pie tam pārliecinieties, ka ātrais fiksators katrā laikā ir sasnie-dzams.

Attêls G

Apkalpošana

ΔBRĪDINĀJUMS

Savainojumu risks nepilnīgi samontētas ierīces dēl lerīci lietojiet tikai, ja tā ir pilnībā uzstādīta un gatava dar- bam.

⚠UZMANĪBU

Apkārt lidojošu priekšmetu radīti savainošanās draudi

Veicot jebkādus darbus ar ierīci, valkājiet aizsargbrilles un piemērotus aizsargcimdus.

Vadības elementi

Akumulatora sūcējam / pūtējam ir šādi vadības elementi:

• Apgriezienu regulēšanas svira, lai veiktu gaisa plūsmas ātruma bezpakāpju regulēšanu.
• Turbo Boost poga, lai maksimāli palielinātu ar ap-griezienu regulēšanu iestatīto gaisa plūsmas ātru-mu.
• Selektora svira, lai pārslēgtos starp pūtēja un sūcēja režīmiem.

Akumulatora ievietošana

IEVĚRĪBAI

Netiri kontakti

lerīces un akumulatora bojājumi

Pirms ievietošanas pārbaudiet, vai nav nosmērēts akumulatora stiprinājums un kontakti un nepieciešamības gadījumā notīriet tos.

Attēls H

1. lebīdiet akumulatoru stiprinājumā, līdz tas dzirdami nofiksējas.

lerīces ieslēgšana (sūcēja režīms)

⚠UZMANĪBU

Savainošanās risks ar apkārt lidojošām daļām un trokšņa rezultātā radīti dzirdes bojājumi

Vienmēr lietojiet acu un dzirdes aizsardzības līdzekļus.

⚠️BRĪDINĀJUMS

Savainošanās risks, kontroles zaudēšanas rezultā- tā

Vienmēr turiet ierīci ar abām rokām aiz tam paredzēta- jiem rokturiem.

1. levietojiet akumulatora bloku, skatiet nodalu Akumulatora ievietošana.

2. lerīces lietošanas uzsākšana.

Attëls I

a Nostādiet selektora sviru sūcēja režīmā.

b Nospiest ierīces slēdzi. lerīce ieslēdzas.
c Izmantojiet apgriezienu regulēšanu, lai pielāgotu gaisa plūsmas stiprumu.
d Ja nepieciešams iegūt maksimālu plūsmas ātru-mu, nospiediet Turbo Boost pogu.

lerīces ieslēgšana (pūtēja režīms)

⚠UZMANĪBU

Savainošanās risks ar apkārt lidojošām daļām un trokšņa rezultātā radīti dzirdes bojājumi

Vienmēr lietojiet acu un dzirdes aizsardzības līdzekļus. ⚠BRĪDINĀJUMS

Savainošanās risks, kontroles zaudēšanas rezultā- tā

Vienmēr turiet ierīci ar abām rokām aiz tam paredzēta- jiem rokturiem.

1. levietojiet akumulatora bloku, skatiet nodalu Akumulatora ievietošana.
2. Sāciet ierīces lietošanu.

Attëls J

a Nostādiet selektora sviru pūtēja režīmā.
b Nospiest ierīces slēdzi. lerīce ieslēdzas.
c Izmantojiet apgriezienu regulēšanu, lai pielāgotu gaisa plūsmas stiprumu.
d Ja nepieciešams iegūt maksimālu plūsmas ātru-mu, nospiediet Turbo Boost pogu.

Savācējmaisa noņemšana

⚠️BRĪDINĀJUMS

Ventilatora lāpstīnriteņu un mulčēšanas asmeņu kustība

Grieztas brüces

Lietojiet aizsargcimdus.

Nelieciet pirkstus pie ventilatora un mulčēšanas asme- niem.

1. Izslēdziet ierīci.
2. Izņemiet akumulatora bloku, skatiet nodalu Akumulatoru pakas izņemšana.
3. Nonemiet savācējmaisu.

Attêls K

a lzņemiet savācējmaisa stiprinājuma mēlīti no cil-pas.
b Spiediet adapteri uz leju.
c Novelciet savācējmaisu no īscaurules.

Savācējmaisa iztukšošana

ΔBRĪDINĀJUMS

Ventilatora lāpstīnriteņu un mulčēšanas asmeņu kustība

Grieztas brüces

Lietojiet aizsargcimdus.

Nelieciet pirkstus pie ventilatora un mulčešanas asme- niem.

1. Izslēdziet ierīci.
2. Iznemiet akumulatora bloku, skatiet nodalu Akumulatoru pakas iznemšana.
3. Noņemiet savācējmaisu, skatiet nodaļu Savācēj-maisa noņemšana.
4. Atveriet savācējmaisa rāvējslēdzēju un iztukšojiet saturu.

Attëls L

Akumulatoru pakas iznemšana

Norādījum

Ilgstoša darbu pārtraukuma gadījumā izņemt akumulatoru paku no ierīces un nodrošināt to pret nesankcionētu lietošanu.

1. Akumulatoru pakas fiksatoru pavilkt akumulatoru pakas virzienā.
2. Nospiest akumulatoru pakas atblokēšanas taustiņu, lai atfiksētu akumulatoru paku.
3. No ierīces izņemt akumulatoru paku.

Attēls M

Ekspluatācijas beigšana

1. Akumulatoru paku iznemt no ierīces (skatīt nodalu Akumulatoru pakas iznemšana).

2. Iztīrīt ierīci (skatīt nodalu lekārtas tīrīšana).

Transportēšana un uzglabāšana

1. Izslēdziet ierīci.
2. Izņemt akumulatoru paku, skatīt nodalų Akumulatoru pakas izņemšana.
3. Noņemiet savācējmaisu, skatiet nodaļu Savācēj-maisa noņemšana.
4. Nonemiet sūcēja cauruli.

Attëls N

a Uzskrūvējiet sūcēja caurules fiksācijas skrūvi.
b Nonemiet sūcēja caurules fiksācijas skrūvi.
c Cik tālu iespējams, izvelciet drošības tapu no motora korpusa.

⚠️BRĪDINĀJUMS

Ventilatora lāpstīnriteņu un mulčēšanas asmeņu kustība

Grieztas brüces

Lietojiet aizsargcimdus.

Nelieciet pirkstus pie ventilatora un mulčēšanas asme- niem.

d No motora korpusa nonemiet augšējo pūtēja un sūcēja cauruli.

Kopšana un apkope

lekārtas tīrīšana

ΔBRĪDINĀJUMS

Nekontrolēta ieslēgšanās

Savainošanās risks

Darba pārtraukumos un pirms apkopes un tīrīšanas darbiem izņemiet akumulatoru.

IEVĚRĪBAI

Neatbilstoša tīrīšana

lerīces bojājumi

Tīriet ierīci ar mitru drānu.

Neizmantojiet škīdinātājus saturošus tīrīšanas līdzekļus.

Neiegremdējiet ierīciūdenī.

Netīriet ierīci, izmantojot šlūteni vai augstspiediena ūdens strūklu.

1. Izslēdziet ierīci.
2. Iznemiet akumulatoru paku (skatīt nodalu Akumulatoru pakas iznemšana).
3. Notīriet ierīces virsmu ar mīkstu, sausu drānu vai birsti.

Attēls O

Nosprostojuma atbrīvošana

Norādījum

Nekādā gadījumā nemēģiniet noņemt ventilatoru vai mulčēšanas asmeņus. Ja nepieciešams noņemt mulčēšanas asmeņus vai ventilatoru, sazinieties ar pilnvarotu servisa pārstāvi.

ΔBRĪDINĀJUMS

Ventilatora lāpstīnriteņu un mulčēšanas asmeņu kustība

Grieztas brüces

Lietojiet aizsargcimdus.

Nelieciet pirkstus pie ventilatora un mulčēšanas asme- niem.

1. Izslēdziet ierīci.
2. Izņemt akumulatoru paku, skatīt nodalų Akumulatoru pakas izņemšana.
3. Noņemiet savācējmaisu, skatiet nodalu Savācēj-maisa noņemšana.
4. Demontējiet augšējo pūtēja un sūcēja cauruli.

Attêls N

a Uzskrūvējiet sūcēja caurules fiksācijas skrūvi.

b Noņemiet sūcēja caurules fiksācijas skrūvi.

c Cik tālu iespējams, izvelciet drošības tapu no motora korpusa.
d No motora korpusa nonemiet augšējo pūtēja un sūcēja cauruli.

1. Ja nepieciešams, atbrīvojiet cauruļu nosprostoju-mu.
2. Ja nepieciešams, atbrīvojiet adaptera nosprostoju-mu.
3. Ja nepieciešams, atbrīvojiet īscaurules nosprostoju-mu.
4. Iztīriet motora korpusa atveres.

Palīdzība traucējumu gadījumā

Traucējumu cēloņi bieži vien ir vienkārši un tos ar turp-mākā pārskata palīdzību var novērst pašu spēkiem. Šaubu vai nenorādītu traucējumu gadījumā, lūdzu, vērsieties autorizētā klientu servisā.

Novecojot akumulatoru pakas kapacitāte samazinās arī tad, ja tiek labi kopta, tādējādi arī pilnībā uzlādētā stāvoklī vairs netiek sasniegts pilns darbības laiks. Tas neliecina par defektu.

Kļūda Cēlonis Novēršana
Ierīce neieslēdzas	Akumulatoru paka nav pareizi ielikta.	● Iebīdiet akumulatoru paku stiprinājumā, līdz tā nofiksējas.
	Akumulatoru paka ir izlādējusies. ● Uzlādējiet akumulatoru paku.
	Akumulatoru paka ir bojāta. ● Veikt aku mulatoru pakas nomainņu.
	Drošības slēdzis montāžas laikā nav no-strādājis.	1. Vēlreiz uzskrūvējiet sūcēja caurules fiksā-cijas skrūvi.2. Pievelciet sūcēja caurules fiksācijas skrūvi, līdz dzirdat noklikšķošu skaņu. Nostrādājis drošības slēdzis.
Ierīce ekspluatācijas lai-kā pārtrauc darbību	Akumulatoru paka ir pārkarsusi	● Pārtraukt darbu un uzgaidīt, līdz akumula-tora temperatūra atkal atrodas normas ro-bežās.
	Motors ir pārkarsis ● Pārtraukt darbu un Įaut motoram atdzist.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

(Adresi skatīt aizmugurē)

Tehniskie dati

lerīces veiktspējas dati

Nominālais spriegums	V	18
Akumulatora pūtēja vidējais gaisa plūsmas ātrums	km/h	152,9 +/- 10 %
Akumulatora pūtēja vidējais gaisa plūsmas ātrums turbo režīmā	km/h	186,7 +/- 10 %
Akumulatora pūtēja maksimālais teorētiskais gaisa plūsmas ātrums	km/h	186,7 +/- 10 %
Akumulatora pūtēja maksimālais teorētiskais gaisa plūsmas ātrums turbo režīmā	km/h	262,9 +/- 10 %
Akumulatora sūcēja vidējais gaisa plūsmas ātrums	km/h	112,7 +/- 10 %
Akumulatora sūcēja vidējais gaisa plūsmas ātrums turbo režīmā	km/h	135,2 +/- 10 %
Akumulatora sūcēja maksimālais teorētiskais gaisa plūsmas ātrums	km/h	138,4 +/- 10 %

Akumulatora sūcēja maksimālais teorētiskais gaisa plūsmas ātrums turbo režīmā	km/h	162,6 +/- 10 %
Mulčēšanas attiecība		10:1
Savācējmaisa tilpums	l	45
Izmēri un svars
Svars (bez akumulatoru pakas)	kg	3,5
Garums x platums x augstums	mm	1243 x 171 x 376

Aprēkinātās vērtības saskaņā ar EN 50636-2-100

Trokšna spiediena līmenis L_pA Akumulatora pūtējs	dB(A)	87,6
Trokšna spiediena līmenis L_pA Akumulatora sūcējs	dB(A)	90,8
Nedrošības faktors K_pA	dB(A)	3,0
Trokšna intensitātes līmenis L_WA + Nedrošības faktors K_WA	dB(A)	107
Akumulatora pūtēja kopējā vibrā-cijas vērtība	m/s ^2	3,0
Akumulatora sūcēja kopējā vibrā-cijas vērtība	m/s ^2	3,5
Nedrošības faktors K	m/s ^2	1,5

Paturētas tiesības veikt tehniskas izmainas.

Vibrācijas vērtība

⚠ BRĪDINĀJUMS

Norādītā vibrācijas vērtība izmērīta ar standarta testēšanas metodi un to drīkst izmantot, salīdzinot ierīces.

Norādīto vibrācijas vērtību var izmantot, lai veiktu sākotnējo slodzes novērtēšanu.

Atkarībā no ierīces lietošanas veida vibrācijas emisija ierīces pašreizējās lietošanas laikā var atšķirties no norādītās kopējās vērtības.

lekārtas ar roku-plaukstu vibrācijas vērtību > 2,5 m/s² (skatiet lietošanas pamācības nodalu Tehniskie dati)

⚠ UZMANĪBU • Nepārtraukta, vairāku stundu ilga ierīces lietošana var radīt notirpuma sajūtu.

- Roku aizsardzībai valkājiet sil- tus cimdus. • Regulāri pārtrau- ciet darbu.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Akumulatora pūtējs / sūcējs

Tips: 1.444-10x.x

Attiecīgās ES direktīvas

2006/42/EK (+2009/127/EK)

2014/30/ES

2000/14/EK (+2005/88/EK)

2011/65/ES

Piemērotās atbilstības novērtēšanas procedūras

2000/14/EK ar 2005/88/EK grozijumiem: Pielikums V

Trokšna intensitātes līmenis dB(A)

Izmērīts:105

Nodrošināts:107

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

H. Jenner

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]
