Produkta veids	Augstspiediena tīrītājs
Zīmols	Kärcher
Modelis	HD 13184 SX Plus
Izmēri (G × P × A)	560 × 500 × 1090 mm
Svars (bez piederumiem)	84,5 kg
Elektroapgāde	230 V / 50 Hz / 3~
Pieslēguma jauda	9,2 kW
Aizsardzība (drošinātājs)	16 A (ar aizkavētu darbību, C līkne)
Aizsardzības tips	IPX5
Maks. ūdens padeves temperatūra	60 °C
Min. padeves plūsmas ātrums	1200 l/h (20 l/min)
Darba spiediens	30–180 bar (3–18 MPa)
Darba plūsmas ātrums	500–1000 l/h (8,3–16,7 l/min)
Maks. pieļaujamais spiediens	198 bar (19,8 MPa)
Mazgāšanas līdzekļa iesūkšana	0–80 l/h
Mazgāšanas līdzekļa tvertnes tilpums	6 l
Skaņas spiediena līmenis (LpA)	72 dB(A)
Skaņas jaudas līmenis (LWA)	87 dB(A)
Vibrācijas vērtība (rokturis-šļūtene)	< 2,5 m/s²
Eļļas daudzums (sūkņa karters)	1,2 l
Eļļas tips	SAE 90
Galvenās funkcijas	Augstspiediens, mazgāšanas līdzekļa iesūkšana, spiediena/plūsmas regulēšana, automātiska apturēšana (spiediena slēdzis)
Apkope	Filtru tīrīšana, eļļas maiņa (500 h), šļūtenes un kabeļa pārbaude
Drošība	Izlādes vārsts, spiediena slēdzis, pistoles bloķēšana, motora termiskā aizsardzība
Rezerves daļas / Piederumi	Pieejami www.kaercher.com

Bieži uzdotie jautājumi - HD 13184 SX Plus Kärcher

Kā iztīrīt gaisu no ierīces pirms pirmās lietošanas?

Atskrūvējiet inžektoru (sprauslu), ļaujiet ierīcei darboties, līdz ūdens izplūst bez burbuļiem, pēc tam izslēdziet un atskrūvējiet inžektoru atpakaļ.

Kādu eļļu izmantot sūknim un kā to nomainīt?

Izmantojiet SAE 90 eļļu. Nomainiet ik pēc 500 stundām vai vismaz reizi gadā. Atskrūvējiet priekšējo iztukšošanas aizbāzni, izlejiet lietoto eļļu, pēc tam uzpildiet 1,2 L svaigas eļļas.

Ko darīt, ja indikators mirgo sarkanā krāsā?

Ja 1 sarkans mirgojums: noplūde augstspiediena pusē (pārbaudiet šļūtenes un savienojumus). 2 mirgojumi: pārkarsis motors (ļaujiet atdzist). 3 mirgojumi: elektroapgādes kļūme (pārbaudiet drošinātājus). 4 mirgojumi: pārāk liela strāva (sazinieties ar servisu).

Kā izmantot mazgāšanas līdzekli ar šo tīrītāju?

Uzpildiet mazgāšanas līdzekļa tvertni, nomainiet augstspiediena sprauslu pret zemspiediena sprauslu (izmērs 250), regulējiet devu caur dozēšanas vārstu. Izsmidziniet mazgāšanas līdzekli uz sausas virsmas, ļaujiet iedarboties, pēc tam noskalojiet ar augstspiediena strūklu.

Kāds ir maksimālais darba spiediens?

Maksimālais darba spiediens ir 180 bar (18 MPa) šim modelim. Darba spiedienu var regulēt nepārtraukti no 30 līdz 180 bar.

Vai var izmantot pārstrādātu ūdeni?

Jā, ja kvalitāte atbilst robežām: pH 6,5–9,5, vadītspēja <1200 µS/cm, aktīvais hlors <0,3 mg/l utt. (skatīt instrukciju).

Kā aizsargāt ierīci pret salu?

Ja ierīce netiek uzglabāta siltā vietā, iztukšojiet mazgāšanas līdzekļa tvertni, iztīriet ūdeni, pēc tam ļaujiet sūknī cirkulēt glikola bāzes antifrīzam ne ilgāk kā 1 minūti.

Kāpēc sūknis neceļ spiedienu?

Pārbaudiet, vai inžektors atrodas augstspiediena pozīcijā, notīriet smalko filtru, iztīriet gaisu, pārbaudiet ūdens padeves plūsmu (min. 20 l/min) un pārbaudiet cauruļu hermētiskumu.

Kā rūpēties par smalko filtru un mazgāšanas līdzekļa filtru?

Atskrūvējiet vāciņu un filtra vāku. Notīriet smalko filtru ar tīru ūdeni vai saspiestu gaisu. Mazgāšanas līdzekļa filtru izņemiet no sūkšanas šļūtenes un notīriet.

Ko darīt, ja mazgāšanas līdzeklis netiek uzsūkts?

Pārbaudiet, vai ir uzstādīta zemspiediena sprausla, notīriet mazgāšanas līdzekļa sūkšanas filtru, atveriet dozēšanas vārstu un notīriet tvertnes ventilācijas atveri.

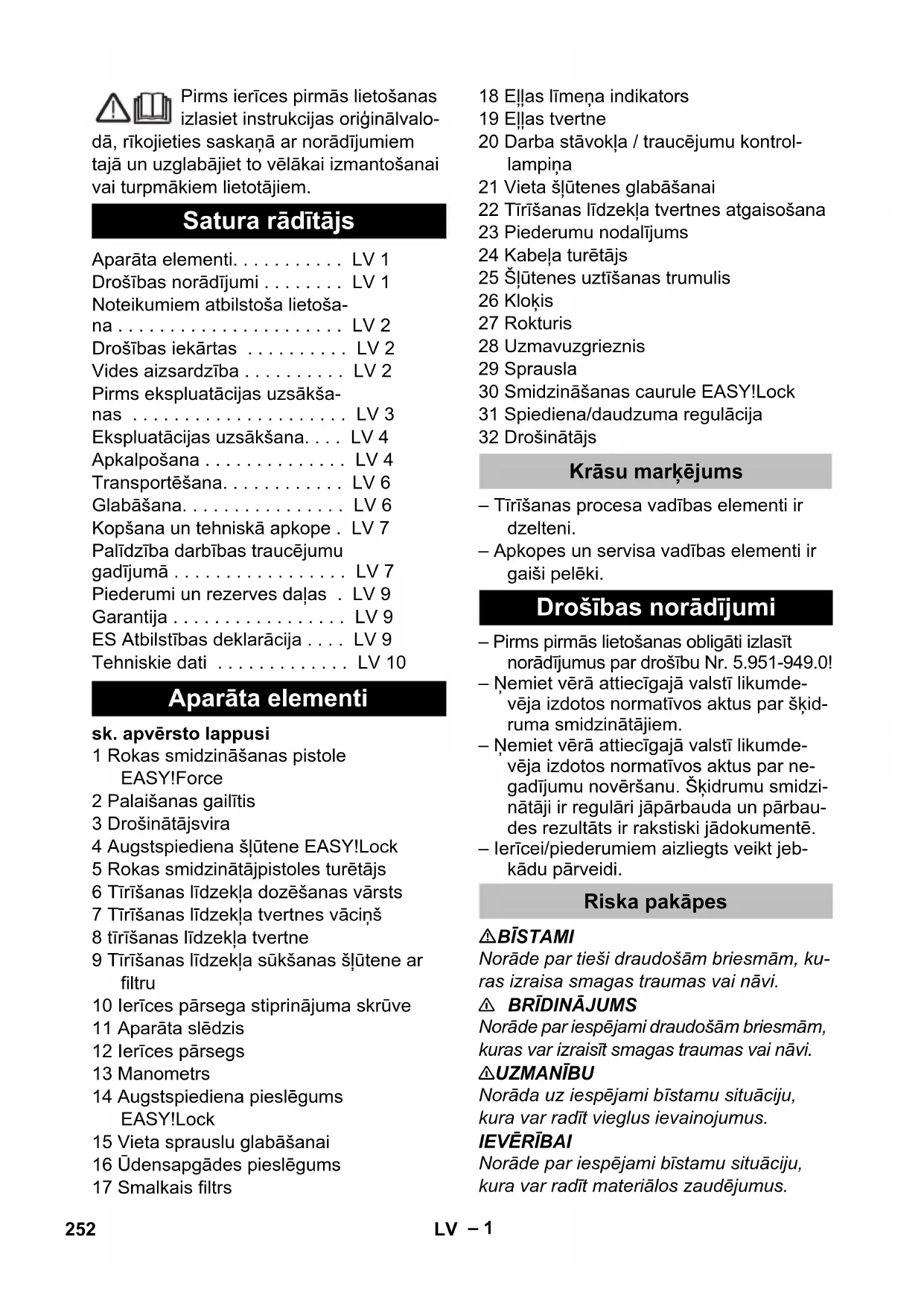

LIETOŠANAS INSTRUKCIJA HD 13184 SX Plus Kärcher

Tā, rīkojieties saskaņā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

Satura rādītājs

Aparāta elementi. LV 1

Drošības norādījumi. LV 1

Noteikumiem atbilstoša lietošana. LV 2

Drošības iekārtas. LV 2

Ekspluatācijas uzsākšana. LV 4

Apkalpošana. LV 4

Transportēšana. LV 6

Glabāšana. LV 6

Kopšana un tehniskā apkope. LV 7

Palīdzība darbības traucējumu gadījumā. LV 7

Piederumi un rezerves daļas. LV 9

Garantija. LV 9

ES Atbilstības deklarācija. LV 9

Tehniskie dati LV 10

Aparāta elementi

Skatīt apvērsto lapu

1 Rokas smidzināšanas pistole EASY!Force 2 Palaišanas gailītis 3 Drošinātājvira 4 Augstspiediena šļūtene EASY!Lock 5 Rokas smidzinātājpistoles turētājs 6 Tīrīšanas līdzekļa dozēšanas vārsts 7 Tīrīšanas līdzekļa tvertnes vāciņš 8 Tīrīšanas līdzekļa tvertne 9 Tīrīšanas līdzekļa sūkšanas šļūtene ar filtru 10 Ierīces pārsega stiprinājuma skrūve 11 Aparāta slēdzis 12 Ierīces pārsegs 13 Manometrs 14 Augstspiediena pieslēgums EASY!Lock 15 Vieta sprauslu glabāšanai 16 Ūdensapgādes pieslēgums 17 Smalkais filtrs

18 Eļļas līmeņa indikators 19 Eļļas tvertne 20 Darba stāvokļa / traucējumu kontrollampiņa 21 Vieta šļūtenes glabāšanai 22 Tīrīšanas līdzekļa tvertnes atgaisošana 23 Piederumu nodalījums 24 Kabeļa turētājs 25 Šļūtenes uztīšanas trumulis 26 Kloķis 27 Rokturis 28 Uzmavu uzgrieznis 29 Sprausla 30 Smidzināšanas caurule EASY!Lock 31 Spiediena/daudzuma regulācija 32 Drošinātājs

Krāsu marķējums

• Tīrīšanas procesa vadības elementi ir dzelteni.
• Apkopes un servisa vadības elementi ir gaiši pelēki.

Drošības norādījumi

• Pirms pirmās lietošanas obligāti izlasīt norādījumus par drošību Nr. 5.951-949.0!
• Ņemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par šķidruma smidzinātājiem.
• Ņemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par negadījumu novēršanu. Šķidrumu smidzinātāji ir regulāri jāpārbauda un pārbaudes rezultāts ir rakstiski jādokumentē.
• Ierīcei/piederumiem aizliegts veikt jebkādu pārveidi.

Riska pakāpes

△BĪSTAMI

Norāde par draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

BRĪDINĀJUMS

Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Simboli uz aparāta

Nepareizi lietojot, augstspiediena strūkla var būt bīstama. Strūk

lu nedrīkst vērst uz cilvēkiem, dzīvniekiem, zem sprieguma esošām elektriskām iekārtām un uz pašu aparātu.

Saskaņā ar spēkā esošajiem noteikumiem aparātu nedrīkst izman

tot bez dzeramā ūdens sistēmas dalītāja. Jāizmanto piemērots fir

mas KÄRCHER sistēmas dalītājs vai kā alternatīva - sistēmas dalītājs atbilstoši EN 12729 tipam BA.

Ūdens, kurš ir plūdis cauri sistēmas dalītājam, vairs nav uzskatāms par dzeramo ūdeni.

UZMANĪBU

Sistemas atdalītājus vienmēr pieslēdziet ūdensapgādes sistēmai, nevis ierīcei.

Noteikumiem atbilstoša lietošana

Izmantojiet šo augstspiediena tīrīšanas aparātu tikai

• tīrīšanai ar zemspiediena strūklu un tīrīšanas līdzekli (piemēram, iekārtu, transportlīdzekļu, būvju, instrumentu tīrīšanai),
• tīrīšanai ar augstspiediena strūklu bez tīrīšanas līdzekļa (piemēram, fasāžu, terašu, dārza piederumu tīrīšanai).

Stingri pielipušu netīrumu noņemšanai mēs kā speciālu piederumu iesakām izmantot netīrumu griezni.

Ūdens kvalitātes prasības:

IEVĒRĪBAI

Kā augstspiediena šķidrumu drīkst izmantot tikai tīru ūdeni. Netīrumi rada iekārtas priekšlaicīgu nolietošanos vai nosēdumus. Izmantojot attīrītu ūdeni, nedrīkst pārsniegt tālāk norādītās robežvērtības.

pH vērtība 6,5...9,5
strāvas vadītspeja * Tīraūdèns va-dītspeja+1200 μS/cm
nosēdināmās vielas ** < 0,5	mg/l

filtrējamās vielas *** < 50 mg/l
oglūdenraži < 20 mg/l
hlorīdi < 300 mg/l
Sulfāti < 240 mg/l
kalcijs < 200 mg/l
kopējā ċdens cietība < 28 °dH< 50 °TH< 500 ppm(mg CaCO3/l)
dzelzs < 0,5 mg/l
mangāns < 0,05 mg/l
varš	< 2 mg/l
Aktīvais hlors	< 0,3 mg/l
bez nepatīkamas smakes
*kopā maksimāli 2000 μS/cm** pārbaudes tilpums 1 l, nosēdināšanaslaiks 30 min*** neattiecas uz abrazīvām vielām

Drošības iekārtas

Drošības ierīces kalpo lietotāja aizsardzībai, un tās nedrīkst izslēgt vai apiet to darbību.

Pārplūdes vārsts ar manometrisko slēdzi

Samazinot ar spiediena/daudzuma regulētāju ūdens padevi, atveras pārplūdes vārsts un daļa ūdens plūst uz sūkņa ieplūdes pusi.

Ja rokas smidzināšanas pistoles mēlīte ir atlaista, manometriskais slēdzis atslēdz sūkni, un augstspiediena strūkla vairs netiek izsmidzināta. Pavelkot mēlīti, sūknis atkal ieslēdzas.

Pārplūdes spiediens un manometriskais vārsts rūpnīcā ir iestatīti un noplombēti. Regulējumus drīkst veikt tikai klientu apkalpošanas dienests.

Vides aizsardzība

Iepakojuma materiāls ir atkārtoti pārstrādājams. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veikta atkritumu pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Baterijas, eļļa un tamlīdzīgas vielas nedrīkst nonākt apkārtējā vidē. Tādēļ lūdzam utilizēt vecās ierīces ar atbilstošu atkritumu savākšanas sistēmu starpniecību.

Elektriskas un elektroniskas ierīces bieži vien satur sastāvdaļas, kuras, to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā, var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Pirms ekspluatācijas uzsākšanas

Izsaiņošana

• Pēc izsaiņošanas pārbaudiet iepakojuma saturu.
• Par transportēšanas bojājumiem nekavējoties ziņojiet tirgotājam.

Eļļas līmeņa pārbaude

Nolasiet eļļas līmeņa indikatoru, aparātam atrodoties vertikālā stāvoklī. Eļļas līmenim ir jābūt virs abiem rādītājiem.

Eļļas tvertnes atgaisošanas aktivizēšana

→ Izskrūvējiet pārsega stiprinājuma skrūvi, noņemiet pārsegu. → Nogrieziet eļļas tvertnes vāciņa galu. Piestipriniet ierīces pārsegu.

Rokas smidzināšanas pistoles, smidzināšanas caurules un sprauslas montāža

Norādījums: EASY!Lock sistēma ātri un droši savieno komponentus, izmantojot ātro vītni ar tikai vienu apgriezienu.

→ Augstspiediena sprauslu uzspraudiet uz smidzināšanas caurules. Uzlieciet un ar roku pievelciet savienotājuzgriezni (EASY!Lock). Smidzināšanas cauruli savienojiet ar rokas smidzināšanas pistoli un savienojumu pievelciet ar roku (EASY!Lock).

Pierīcu montāža

Aparātiem bez šļūtenes uztīšanas trumuļa:

Augstspiediena šļūteni savienojiet ar rokas smidzināšanas pistoli un ierīces augstspiediena pieslēgumu un pievelciet ar roku (EASY!Lock). Kabeļa turētāju iestipriniet roktura sānu atverē.

Aparātiem ar šļūtenes uztīšanas trumuli:

Ievietojiet un nofiksējiet kloķi šļūtenes uztīšanas trumuļa vārpstā. Augstspiediena šļūteni pirms uztīšanas izlikt taisni. Griežot kloķi, vienmērīgi uztiniet augstspiediena šļūteni uz trumuļa. Griešanas virzienu izvēlieties tā, lai augstspiediena šļūtene netiktu pārlocīta. Augstspiediena šļūteni savienojiet ar rokas smidzināšanas pistoli un savienojumu pievelciet ar roku (EASY!Lock).

Ekspluatācijas uzsākšana

BRĪDINĀJUMS

Savainošanās risks! Ierīcei, piederumiem, pievadiem un pieslēgumiem jābūt nevainojamā stāvoklī. Ja to stāvoklis nav apmierinošs, tad ierīci izmantot nav atļauts.

Elektropadeve

BĪSTAMI

Pieslēgumu lielumus skatīt uz ražotāja datu plāksnītes/tehniskajos datos.

Notiniet tīkla kabeli un novietojiet uz grīdas. Iespraudiet kontaktdakšu kontaktligzdā.

Ūdensapgāde

Pieslēgšana ūdensvadam

BRĪDINĀJUMS

Leverojiet ūdensapgādes uzņēmuma izstrādātos noteikumus.

Saskaņā ar spēkā esošajiem noteikumiem aparātu nedrīkst izmantot bez dzeramā ūdens sistēmas dalītāja. Jāizmanto piemērots fir

mas KÄRCHER sistēmas dalītājs vai kā alternatīva - sistēmas dalītājs atbilstoši EN 12729 tipam BA.

Ūdens, kurš ir plūdis cauri sistēmas dalītājam, vairs nav uzskatāms par dzeramo ūdeni.

Pieslēguma lielumus skatīt tehniskajos datos.

Padeves šļūteni (minimālais garums 7,5 m, minimālais diametrs 1") pieslēdziet ierīces ūdens pieslēgvietai un ūdens pievadam (piemēram, ūdenskrānam).

Norādījums:

Padeves šļūtene nav iekļauta piegādes komplektā. Attaisiet ūdens padeves krānu.

Ūdens sūknēšana no atklātām tvertnēm

Sūkšanas šļūteni ar filtru (pasūtījuma Nr. 4.440-238.0) pieskrūvējiet ūdens pieslēgvietai. Ierīces atgaisošana: Noskrūvējiet sprauslu. Darbiniet ierīci tik ilgi, līdz ūdens izplūst, nesaturot gaisa burbuļus. Izslēdziet aparātu un uzskrūvējiet atpakaļ sprauslu.

Apkalpošana

BĪSTAMI

Savainojumu risks! Neizmantojiet aparātu bez uzmontētas smidzināšanas caurules. Ikreiz pirms lietošanas pārbaudiet, vai smidzināšanas caurule ir stingri nofiksēta.

Smidzināšanas caurules skrūvsavienojumam jābūt cieši pievilktam.

Sprādzienbīstamība!

Neizsmidziniet degošus šķidrumus.

Izmantojot ierīci bīstamās zonās (piem., degvielas uzpildes stacijās), ir jāievēro attiecīgie drošības noteikumi.

Savainojumu risks! Strādājot ar ierīci, rokas smidzināšanas pistoli un smidzināšanas cauruli turiet ar abām rokām.

Savainojumu risks! Rokas smidzināšanas pistoles palaišanas sviru un drošinātājsviru nedrīkst saslēgt.

Savainojumu risks! Ja drošinātājsvira ir bojāta, sazinieties ar klientu apkalpošanas dienestu.

Savainojumu risks ar augstspiediena ūdens strūklu. Pirms jebkuru darbu veikšanas pie ierīces sabīdiet rokas smidzināšanas pistoles drošinātāju uz priekšu.

△UZMANĪBU

Motoru tīriet tikai vietās, kur ir pieejams atbilstošs eļļas uztvērējs (apkārtējās vides aizsardzība).

Rokas smidzināšanas pistoles atvēršana/aizvēršana

Rokas smidzināšanas pistoles atvēršana: nospiežot drošinātājsviru un palaišanas sviru. Rokas smidzināšanas pistoles aizvēršana: atlaižot vaļā drošinātājsviru un palaišanas sviru.

Darbs ar augstspiedienu

Norādījums:

Ierīce ir aprīkota ar manometrisko slēdzi. Motors ieslēdzas tikai tad, kad rokas smidzināšanas pistole ir atvērta.

→ Augstspiediena šļūteni pilnībā notiniet no šļūtenes uztīšanas trumuļa. Aparāta slēdzi pārslēdziet uz,1. Kontrollampiņa deg zaļā krāsā → Atbloķējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakaļ. → Atveriet rokas smidzinātājpistoli.

BĪSTAMI

Iestatot spiediena/daudzuma regulatorus, sekojiet, lai neatskrūvētos smidzināšanas caurules skrūvsavienojums. Darba spiedienu un ūdens daudzumu iestatiet, griežot (bez pakāpēm) rokas smidzināšanas pistoles spiediena/daudzuma regulatoru (+/-).

Norādījums:

Pie mazākā patēriņa daudzuma motora dzesētājs rūpējas par ūdens sasildīšanu līdz apm. 15 °C.

Aparāta darbība tīrīšanas līdzekļu izmantošanas režīmā

BRĪDINĀJUMS

Nepiemēroti tīrīšanas līdzekļi var sabojāt aparātu un tīrāmo objektu. Izmantojiet tikai tos tīrīšanas līdzekļus, kurus ir autorizējis Karcher. Ievērojiet tīrīšanas līdzekļiem pievienotos dozēšanas ieteikumus un norādījumus. Lai sargātu apkārtējo vidi, lietojiet tīrīšanas līdzekļus taupīgi. Ievērojiet uz tīrīšanas līdzekļiem dotos drošības norādījumus.

Kärcher tīrīšanas līdzekļi garantē darbu bez traucējumiem. Lūdzu, konsultējieties vai pieprasiet mūsu katalogu vai mūsu tīrīšanas līdzekļu informatīvās lapas.

Tīrīšanas līdzekļa tvertnes piepildīšana.

BĪSTAMI

Savainojumu risks! Pirms sprauslas nomaiņas izslēdziet ierīci un nospiediet rokas smidzināšanas pistoli, līdz ierīcē vairs nav spiediena.

→ Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu. → Augstspiediena sprauslu nomainiet ar zemspiediena sprauslu (izmērs 250, piederums). → Tīrīšanas līdzekļa dozēšanas vārstu noregulējiet uz vēlamo koncentrāciju. Tīrīšanas līdzekļa koncentrācija [%] (ar maks. sūknēšanas daudzumu)

Dozešanas värsta gezicija	1	3	5	7
Tirišanas lidzekla koncentracija [%] (ar maks. sūknëšanas daudzumu)	0,5 2,	5 5,0	7,0

Ieteicamā tīrīšanas metode

→ Izsmidziniet tīrīšanas līdzekli taupīgi uz sausas virsmas un ļaujiet tam iedarboties (neļaujiet izžūt). → Izšķīdušos netīrumus noskalojiet ar augstspiediena strūklu. Pēc izmantošanas filtrus iemērciet tīrā ūdenī. Pagrieziet dozēšanas vārstu uz augstāko tīrīšanas līdzekļa koncentrāciju. Iedarbiniet ierīci un ļaujiet tai minūti skaloties.

Darba pārtraukšana

→ Izslēdziet rokas smidzinātājpistoli. Aparāts izslēdzas. → Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu.

Pēc pārtraukuma:

→ Atbloķējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakaļ. → Atveriet rokas smidzinātājpistoli. Aparāts atkal ieslēdzas.

Gatavības laiks

Gatavības laikā ierīce startējas, atverot rokas smidzinātājpistoli. Kontrollampiņa ir izgaismota zaļā krāsā.

Ja rokas smidzinātājpistole 30 minūtes ir slēgta, beidzas gatavības laiks. Kontrollampiņa ir izgaismota zaļā krāsā.

Nostādīt atpakaļ gatavības laiku

Aparāta slēdzi pārslēgt uz „0”. → Brīdi pagaidiet. → Aparāta slēdzi pārslēdziet uz „1”. Izmantojot klientu apkalpošanas dienesta palīdzību, ierīci var pārstātīt uz ilgstošu ekspluatāciju.

Aparāta izslēgšana

Aizslēdziet ūdens padevi. → Atveriet rokas smidzinātājpistoli. → Ieslēdziet sūkni ar ierīces slēdzi un ļaujiet darboties 5-10 sekundes. → Izslēdziet rokas smidzinātājpistoli. Pārslēdziet aparāta slēdzi „0/OFF”. → Kontaktdakšu no kontaktligzdas atvienojiet tikai ar sausām rokām. Noņemiet ūdens pieslēgumu. → Nospiediet rokas smidzinātājpistoli, līdz aparāts atbrīvojas no spiediena. → Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu.

△BĪSTAMI

Risks applaucēties ar karstu ūdeni. Izslēgtajā ierīcē saglabājies atlikušais ūdens var uzkarst. Atvienojot šļūteni no ūdens padeves, uzkarsušais ūdens var izšļakstīties un radīt applaucējumus. Noņemiet šļūteni tikai tad, kad aparāts ir atdzisis.

Aparāta uzglabāšana

→ Iestipriniet rokas smidzinātājpistoli turētājā. → Saritiniet augstspiediena šļūteni un pakariet to virs šļūtenes glabāšanas vietas. vai Uztiniet augstspiediena šļūteni uz šļūtenes uztīšanas trumuļa. Iestumiet kloka rokturi, lai nobloķētu šļūtenes uztīšanas trumuli. → Aptiniet pieslēguma kabeli ap kabeļu turētāju.

Sals sabojā ierīci, ja ūdens nav pilnībā izlaists.

Uzglabājiet ierīci vietā, kur tā nav pakļauta sala iedarbībai.

Ja nav iespējama uzglabāšana no sala aizsargātā vietā:

Tīrīšanas līdzekļa tvertnes iztukšošana (skatīt sadaļu "Kopšana un tehniskā apkope/Vajadzības gadījumā") → Izlaist ūdeni. → Izsūknēt caur aparātu tirdzniecībā pieejamo antifrīzu.

Norādījums:

Izmantojiet automašīnām paredzēto standarta antifrīzu uz glikola bāzes. Ievērojiet antifrīza ražotāja lietošanas norādījumus. → Ierīci darbināt maks. 1 min., līdz sūknis un vadi ir tukši.

Transportēšana

△UZMANĪBU

Savainojumu un bojājumu risks! Transportējot ņemiet vērā aparāta svaru.

IEVĒRĪBAI

Transportēšanas laikā sargājiet palaišanas sviru no bojājumiem.

→ Lai aparātu pārvietotu lielākos attālumos, velciet to aiz roktura sev līdzi. Pirms pārvietošanas horizontālā stāvoklī iztukšojiet tīrīšanas līdzekļa tvertni. Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

Glabāšana

△UZMANĪBU

Savainojumu un bojājumu risks! Uzglabājot ņemiet vērā aparāta svaru.

Šo aparātu drīkst uzglabāt tikai iekštelpās.

Kopšana un tehniskā apkope

Savainošanās risks nejauši iedarbināta aparāta un strāvas trieciena rezultātā. Pirms jebkuriem aparāta apkopes darbiem izslēdziet aparātu un atvienojiet tīkla kontaktdakšu.

Norādījums:

Veco eļļu drīkst nodot tikai tam paredzētos savākšanas punktos. Nododiet radušos nolietoto eļļu tur. Vides piesārņošana ar veco eļļu ir sodāma.

Tehniskā inspekcija/tehniskās apkopes līgums

Jūs varat vienoties ar savu tirgotāju par regulāru tehnisko inspekciju veikšanu vai noslēgt tehniskās apkopes līgumu. Lūdzu, konsultējieties par šo jautājumu.

Salieciet to kopā apgrieztā secībā.

Tīriet tīrīšanas līdzekļa sūkšanas šļūtenes filtru.

Ik pēc 500 darba stundām, vismaz reizi gadā

→ Aparāta apkopi uzticiet klientu servisam. → Mainīt eļļu.

Eļļas maiņa

Norādījums:

Eļļas daudzumu un marku skatiet "Tehniskajos datos".

→ Izskrūvējiet pārsega stiprinājuma skrūvi, noņemiet pārsegu. Eļļas izlaides skrūvi atskrūvējiet priekšpusē pie motora korpusa. Nolaist eļļu savākšanas tvertnē. → Ieskrūvējiet eļļas izlaides skrūvi. → Lēnam iepildiet jaunu eļļu; gaisa burbuļiem ir jāizzūd. Uzlieciet eļļas tvertnes vāku. → Piestipriniet ierīces pārsegu.

Vajadzības gadījumā

Iztukšojiet un iztīriet tīrīšanas līdzekļa tvertni. Izņemiet tīrīšanas līdzekļa tvertnes vāciņu ar sūkšanas šļūteni. Ierīci novietojiet uz mugurpuses. Iztukšojiet un iztīriet tīrīšanas līdzekļa tvertni.

Palīdzība darbības traucējumu gadījumā

▲BĪSTAMI

Savainojumu risks nejauši iedarbināta aparāta un strāvas trieciena rezultātā.

• Pirms jebkuriem aparāta apkopes darbiem izslēdziet aparātu un atvienojiet tīkla kontaktdakšu.
• Elektrisko sastāvdaļu pārbaudi vai remontu drīkst veikt tikai pilnvarots klientu apkalpošanas dienests.
• Traucējumu gadījumā, kuri nav minēti šajā nodaļā, šaubu un skaidra norādījuma gadījumā sazinieties ar pilnvaroto klientu apkalpošanas dienestu.

Kontrollampiņa

Kontrollampiņa darba stāvokli (zaļa) un traucējumus (sarkana).

Atiestatīšana:

Nepārtraukta zaļa gaisma: Aparāts ir darba gatavībā - 1 reizi izgaismojas zaļā krāsā: Darba gatavība notecējusi pēc 30 minūtēm. Aparāts atslēdzās pēc 30 minūtēm nepārtrauktas darbības (aizsardzība no iesprēgājušas augstspiediena šļūtenes).

Darbības traucējumu indikācija

- 1 reizi izgaismojas sarkanā krāsā: Nehermētiska augstspiediena mala. Pārbaudiet augstspiediena šļūteni, šļūtes savienojumus un rokas smidzinātājpistoli uz hermētiskumu. - 2 reizes izgaismojas sarkanā krāsā: Pārkarsis motors. Aparāta slēdzi pārslēgt uz „0". Ļaujiet aparātam atdzist. Aparāta slēdzi pārslēdziet uz „I". - 3 reizes izgaismojas sarkanā krāsā: Kļūda strāvas padevē. Pārbaudiet elektrotīkla savienojumu un drošinātājus. - 4 reizes izgaismojas sarkanā krāsā: Pārāk liela strāvas uzņemšana. Sazinieties ar klientu apkalpošanas dienestu.

Aparāts nestrādā

→ Gatavības laiks ir beidzies. Kontrollampiņa izgaismojas zaļā krāsā. Izslēgt un ieslēgt ierīces slēdzi. → Pārbaudiet, vai pieslēguma kabelis nav bojāts. → Elektriska bojājuma gadījumā sazinieties ar klientu apkalpošanas dienestu.

Aparāts nerada spiedienu

→ Iestatiet sprauslu uz "Augstspiediens". → Iztīriet/nomainiet sprauslu. → Iztīriet smalko filtru, vajadzības gadījumā to nomainiet. → Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā"). → Pārbaudiet ūdens padevi (skatiet "Tehniskie dati"). Pārbaudiet visus sūkņa pievadus. Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Nehermētisks sūknis

3 ūdens pilieni minūtē ir pieļaujami un tie var izplūst pa aparāta apakšu. Spēcīgākas nehermētiskuma gadījumā sazinieties ar klientu dienestu.

Ja ierīce ir stipri neblīva, informējiet klientu servisu.

Sūknis klab

→ Pārbaudiet ūdens un tīrīšanas līdzekļa sūkšanas vadu blīvumu. → Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā"). → Iztīriet smalko filtru. Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Netiek iesūkts tīrīšanas līdzeklis

→ Nomainiet augstspiediena sprauslu pret komplektā piegādāto zemspiediena sprauslu. → Pārbaudiet/iztīriet tīrīšanas līdzekļa sūkšanas šļūteni un filtru. → Iztīriet/nomainiet pretvārstu tīrīšanas līdzekļa šļūtenes pieslēgumā. → Atveriet vai pārbaudiet/iztīriet tīrīšanas līdzekļa dozēšanas vārstu. → Iztīriet tīrīšanas līdzekļa tvertnes atgaisošanas atveri korpusā. Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

ES Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. Iekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Augstspiediena tīrīšanas aparāts

Padomi: 1.286-xxx

Padomi: 1.292-xxx

Padomi: 1.441-xxx

Parakstītājs rīkojas valdes vārdā un ar tās pilnvaru.

H.Jenner

		HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus		HD 13/18 S Plus HD 13/18 SX Plus
Elektrības pieslēgums
Spiregums V 400/420 230 400 230
Strāvas veins Hz 3~50
Pieslēguma jauda kW 9,2 8,8 9,2
Tikla drošinātājs (kūstōsais, Char. C) A 16 25	16 25
Aizardzība		IPX5
Maksimāli piēλujamā tīkla pretestība omi		(0,145+j0,090)
Pagarinātāja kabelis 10 m	mm²	2,5
Pagarinātāja kabelis 30 m	mm²	4	-	4	-
Udensapgāde
Pievadāmā ādens temperatūrā (maks.)	°C	60
Pievadāmā ādens daudzums (min.)	l/h (l/min.)	200 (20)	1400 (23,3)
Sūkšanas augstums no atklātās tvertnes (20°C)	m	0,5
Pievadāmā ādens spiediens (maks.)	MPa (bar)	1 (10)
Tehniskie dati attiecībā uz jaudu
Udens darba spiediens (ar standarta sprauslu)	MPa (bar)	3...25 (30...250)	3...23 (30...230)	3...18 (30...180)
Standarta sprauslas lielums		047	050 080
Maks. darba pārspiediens	MPa (bar)	27,5 (275)	25,3 (253)	19,8 (198)
Sūknējamā škidruma daudzums	l/h (l/min.)	500...1000 (8,3...16,67)		650...1300 (8,3...21,67)
Tīrīsanas līdzekla sūknēsana	l/h (l/min.)	0...80 (0...1,3)
Rokas smidzinātājpistoles atsitienta spēks (maks.)	N	62		68
Saskaā ar EN 60335-2-79 aprēkinātās vērtības
Plaukstas-rokas vibracijas lielums
Rokas smidzinātājpistole	m/s²	<2,5
Strūklas padeves caurule	m/s²	<2,5
Nenoteiktība K	m/s²	0,3
Skañas spiediena līmenis LpA	dB(A)	72
Nenoteiktība KpA	dB(A)	2
Skañas jaudas līmenis LWA + nenoteiktība KWA	dB(A)	87
Izejmateriali
Eīlas daudzums	I	1,2
Eīlas veids		SAE 90
Izmēri un svars
Garums	mm 560
Platums	mm 500
Augstums	mm	1090
Śvars bez piederumiem (SX)	kg	*	**	84 (84,5)
Tīrīsanas līdzekla tvertnes satsurs	I	6
* 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg ** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg

Pirms pirmās lietošanas reizes obligāti jāizlasa oriģinālā instrukcija, jāvadās pēc tās un tā jāsaglabā, lai to varētu izmantot vēlāk vai nodot jaunajam īpašniekam.

Saturs

Ierīces daļas. LT 1
