LIETOŠANAS INSTRUKCIJA iQ500 WM14UT6XES SIEMENS

3.4.1 Mazgansanas lidzekla atvilktnes roktura iznemsana 282
3.4.2 Mazgāsānas liddekla atvilktnes roktura uzstādīsana 282

3.5Durtinonoma 283

3.5.1 Durtinu nonemšana 283
3.5.2 Durtinu uzstadisana 283

3.6Durtinudetalunomaina 284

3.6.1 Durtinu dalu nonem'sana 284
3.6.2 Durtu dalu uzstadiana 284
3.7Durtinublivesnomaina 285
3.7.1DurtinublivesnonemSanana 285
3.7.2Durtinublivejumauzstadiisana 288

3.8 Durtu slega nomaina 289
3.8.1 Durtinu slega nonem'sana 289
3.8.2 Durtinu slega uzstadisana 290
3.9 Bundula lampinas nomaina 291

3.9.1 Bundula lampinas iznemšana 291
3.9.2 Bundula lampinas uzstadiisana 291

3.10 Sukna vaka nomaina 292

3.10.1 Sūkna vāka nonemśana 292
3.10.2 Sūkna vāka uzstādiṣana 292

3.11 Prieksejā panela nomaina 293

3.11.1 Prieksejana panela nonemsana 293
3.11.2 Prieksejapanela uzstadiisan 295

Par so dokumentu

1.1 Bütiska informacija

1.1.1 Merkis

Sie labošanas ieteikumi ir paredzeti pateretajam, patstavigi labojot ierices, saskañar piemerojamo Ekodizaina regulu (sakot no 03.2021.).

Tajā ir sniegta informacija par to, kā nomainit noteiktas rezervesDSLas, kā ari bridinajumi un riski.

Jautjumu gadijumā ludzam sazināties ar mūs u klientu apkalpoṣanas dienestu. Mē esam atbildīgī par zauδeūjuniem tikai tad, ja ir pienacīgī ieveroti sie laboṣanas ieteiku-mi.

1.2 Simbolu skaidrojums

1.2.1 Bistamibas limeni

Bridinajuma limenus veido symbols un signalvards. Signalvards apzime bistamibas pakapi.

Bridinajuma limenis Nozime
BISTAMI	Bridinajuma pazinojuma neieverošanas rezilutā iestāsies nāve vai radlsies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neieverošanas rezilutā var iestāties nāve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neieverošanas rezilutā var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neieverošanas rezilutā var rasties kaitējums ipašumam.

Tabula 1: Bristamibas lmeni

1.2.2 Bistamibas symboli

Bistambas simpoli ir simbolisk apzimejumi, kas sniedz norades par bistambas veidu. Saja dokumenta ir izmantoti sadi bistambas simpoli:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā sprieguma radīts ap-draudējums
	Sprādzierbistamibas risks
	Griezumu bistamiba
	Saspiešanas bīstamiba

1 Par šo dokumentu

Bistamūbas symbols Nozime
	Karstu virsmu radīta bīstamūba
	Spēcīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radīta bīstamūba

Tabula 2:Bistamibas simboli

1.2.3 Bridinajumu struktura

Sajā dokumenta sniegtajiem bridinājumiem ir standartizets noformējums un standar-tēzī struktura.


BISTAMI Bistamibas veids un avots! Iespējamās sekas, kas rodas, neievērojot bistamibas pazinojumu / bridinājumu. - Bistamibas novērsanas pasākūmi un aizliegumi.

Nakamajā plemerā ir paradits bridinjums, k aspizme elektrotriecija risku, ko rada sigrupguktivas detalias. Ir noradts bistamans novrssanas pasakums.


BISTAMI Elektrotrecierna risks, ko rada spriegumaktīvas detalias! Navejošs elektrotreciens Avtienojet ekartas no strāvas padeves vismaz sekundes pirms labošanas sākšanas.

1.2.4 Visparigie symboli

Sajadokumenta ir izmantoti sadi vispartgie symboli:

Visp. symbols Nozime
i	Ipašu ieteikumu apzimējums (teksts un/ val grafika)
i	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. SYMBOLS Nozime
	Video pamáčības saites apzimējums
	Nepiecieśamo riku apzimējums
	Nepiecieśamo priekšnosacijumu apzimējums
	Nosacijuma apzimējums (ja ..., tad ...)
	Rezultāta apzimējums
[Sākt] Taustiǎva vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statuss Attělotá teksta / loga apzimējums	(iekārías displejā)

Tabula 3: Vispangie symboli

Piederumi un paliglidzekli

Apzimëjums Sikkaka informacija Attëli
Papildu instruments [15000155]	Instruments plastmasas detaju atvienošanai
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošibas tapiŋu
Momentatslëga [15000441]	Momentatslëga: 20-100 Nm
Plakans skrūvgrie-zis [00340854]	Izmërs: 3,5 mm x 0,6 mm x 100 mm, aizsargizolăcija: 1000 V mainstrava
Plakans skrūvgrie-zis [00340855]	Izmërs: 5,5 mm x 1,0 mm x 125 mm, aizsargizolăcija: 1000 V mainstrava
Asknaibles, izliekas [00341269]	Garums: 200 mm
Sānknaibles [00342182]	Garums: 200 mm

Apzimējums Sīkāka informacià Attēli
Kombinētā uz-griežnu atsīgga [00340811]	Atsīgga platums 10°mm, M6
Combination wrench [00340814]	Atsīgga platums 13°mm, M8
Kombinētā uz-griežnu atsīgga [00340817]	Atsīgga platums 17 mm, M10
Kombinētā uz-griežnu atsīgga [15000459]	Atsīgga platums 16°mm, M10

Remonts

3.1 Darbvismas nomaina

Speciali riki:

Torx Bit TX20 ar caurumu, 6,3 ^ mm (1/4") 152 ^ mm, skruvem ar [00341272] garš drośibas tapinu

Prasiba:

Iericeirabutatvienotaino stravaspadeves.
Iericeirjabutavienotainu denspadeves.

3.1.1 Darbvismas nonemsana

1. Izskruveyijet skruves (1).
2. Pastumiet darbvirsmu uz ierices aizmuguri (2).
3. Virziet darbvirsmu augsup (3), lai to nonemtu.

3.1.2 Darbvismas uzstadisana

Uzstadiet apgiezta kartiba.

Remonts

3.2 Fascijas panela nomaina

Prashta:

Iericei ir jabut atvienotai no stravas padeves.
Iericeirjabutavienotainoudenspadeves.
Nonemta darbvisma. 279
Iznemta mazgāsanas lidzekla atvilktne.281

3.2.1 Fascijas panela nonem'sana

1.1. Izskruvejiet skruves (1).

1. Atvienojiet stiprinajuma elementus (2, 3).

1. Atvienojiet vadibas bloka spraudna savienojumu.
2. Nonemiet fascijas paneli.

3.2.2 Fascijas panela uzstadisana

Uzstadiet apgiezta kartiba

Remonts

3.3 Mazgāsanas lidzekla atvilktnes nomaina

Prastba:

Iericeirjabutatvienotainostrvaspadeves.
Iericeirjabutatvienotainoudenspadeves.

3.3.1 Mazgāsanas lidzekla atvilktnes iznemsana

1. Izvelciet mazgasanas lidzekla atviktni.
   2.1. Nospiediet ieliktni lejup (1).

2. Iznemiet mazgasanas lidzekla atvilktni (2).

3.3.2 Mazgāsanas liddekla atavilktnes uzstadiṣana

Uzstadiet apgrietztkrtiba

Remonts

3.4 Mazgāsanas lidzekla atvilktnses roktura nomaina

Prasiba:

Iericeirjabutatvienotainstrvaspadeves.
Iericeirjabutavienotainu denspadeves.
Iznemta mazgaaanas lidzekla atvilktne-281

3.4.1 Mazgāsanas lidzekla atvilktnes roktura iznemsana

1. Atvienojiet stiprinajuma elementus.

1. Nonemiet mazgasanatidzekka atvilktnes rokturi.

3.4.2 Mazgāsanas lidzekla atvilktnes roktura uzstādīsana

Uzstadiet apgiezta kartiba.

Remonts

3.5 Durtu nomaina

ESIET PIESARDZIGI

Atverietengu nodalijumul
Pirkstu saspiesana / iesprusana
Neievietojiet rokas engu nodalijumaa
Valkajiet aizsargcimdus

Prastba:

Iericei ir jabut atvienotai no stravas padeves.
Iericei ir jabut atvienotai no udens padeyes.
Atvertas durinas.

3.5.1 Durtinu nonem'sana

1.

UZMANIBUI

Kritosu detalu risks, ko izraisa valigas skruves!
Citu ierie des detalu bojajumi vai bojajumi, kas rodas klaenta majas.
piem., apakspuse.
Nostipriniet detalu, lai tnenokristu.

ESIET PIESARDZIGI

Kritosu detalu risks, ko izralsa valtgas skruves!
Kritosu detalu izraisitas traumas.
Nostipriniet detalu, lai tnenokristu.

Izskruvejiet skruves (1).

1. Virziet durtinas augsup.

3.5.2 Durtinu uzstadijsana

Uzstadiet apgieztarktib

Remonts

3.6 Durtu detalu nomaina

ESIET PIESARDZIGI

Atveriet engu nodallijumul
Pirkstu saspiesana / iesprusana
Neievietojiet rokas engu nodalijumaa
Valkajiet aizsargcimdus

Prastba:

lericeirjabutatvienotaintnostravaspadeves.
Iericeirjabutatvienotainuudenspadeves.
Durtinas ir nonemtas.→283

3.6.1 Durtu daln nonemsana

• Izjauciet durtinas no arpuses uz iekspusi.

3.6.2 Durtu dalu uzstadisana

Uzstadiet apgrietztkrtiba

Remonts

Nostipriniet detalu, lai tā nenokristu.

Prasiba:

Iericei ir jabut atvienotai no stravas padeves.
Iericeirjabutavtienotainoudenspadeves.
Iznemta mazgāsanas lidzekla atviktne.→281
Durtinas ir nonemtas. 283
Nonemts sukna vaks.292

3.7.1 Durtu blives nonemsana

1.

BRIDINAJUMS

Sasveruos Iericu pasIdesana!

Kaulu luzumi / saspiesanas traumas

Nostipriniet ierces, lai tās nesllidetu.

Paceliet ieri ci no priekspuses.

1. Atskruvejiet prieksja panela apaksa esosas skruves (1).

1. Pazeminiet ierici.

Remonts

1. Izskruvejiet skruvesukna zana (2). 5. 1. Atskruvejiet skruvesiekartas aizmugure (1).

1. Nonemiet darbvirsmu (2, 3).

3.10.1 Sūkna vāka nojemṣana

1. Atveriet sukna vaku.

1. Nonemiet sukna vaku.

3.10.2 Sūkna vāka uzṭadīsana

Uzstadiet apgiezta kartiba.

Remonts

3.11 Prieksëja panela nomina

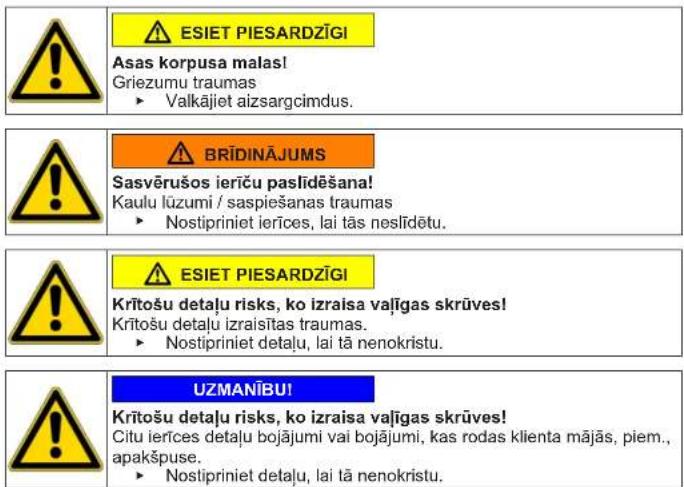

ESIET PIESARDZIGI

Asas korpusa malasi

Griezumu traumas

Valkajiet aizsargcimdus.

Prastba:

Iericei ir jabut atvienotai no stravas padeves.
Ierfceir jabut atvienotai no udens padeves.
Iznemta mazgāsanas lidzekla atviktne.→281
Durdinasirnonemtas→283
Durtinu blvjums ir nonemts
Nonemts sukna yaks.292

3.11.1 Prieksejā panela nonemśana

1.

BRIDINAJUMS

Sasverusos Ierfcu pasldesana!

Kaulu luzumi / saspiesanas traumas

Nostipriniet ierices, lai tās neslidetu

Paceliet ieri ci no priekspuses.

1. Izskruvejiet skruves apakspuse (1).

1. Pazeminiet iceri.

Remonts

4.1. Izskruvejiet skruves (1).

1. Pastumiet darbvirsmu uz ierices aizmuguri (2).
2. Virziet darbvirsmu augsup (3), lai to nonemtu.

5.1.lzskruvejietskruves(1).

1. Atvienojiet stiprinajuma elementus (2, 3).

1. Nonemiet fascijas paneli.

7.

ESIET PIESARDZIGI

Kritosu detalu risks, ko izraisa valigas skruves!
Kritosu detalu izraislas traumas.

Nostipriniet detalu, lai ta nenokristu.

Remonts

UZMANIBUI

Kritsu detalu risks, ko izraisa vajgas skruves! Citu ierics detalu bojajiuni vai bojajiuni, kas rodas klaenta majas, plem., apakspuse.

Izskruvejiet skruves priekspuse no apakas uz augsu (2, 3).

1. Nonemiet prieksejo paneli.

3.11.2 Prieksejā panela uzstadiśana

Uzstadiet apgiezta kartiba.
