Produkta veids	Skaņas josla ar bezvadu zemfrekvences skaļruni
Modelis	Samsung HW-R650
Izmēri (P x A x D)	1060,0 x 59,0 x 87,5 mm
Skaņas joslas svars	2,9 kg
Zemfrekvences skaļruņa izmēri (P x A x D)	200,0 x 353,0 x 302,0 mm
Zemfrekvences skaļruņa svars	6,0 kg
Barošana	Maiņstrāvas/līdzstrāvas adapteris, 24 V līdzstrāva; gaidstāves patēriņš 2,0 W
Nominālā izejas jauda	30 W x 6 (6 kanāli)
Zemfrekvences skaļruņa jauda	160 W
Atbalstītie audio formāti	LPCM 2 kanāli, Dolby Audio (Dolby Digital), DTS
Savienojamība	HDMI (ARC), optiskā ieeja, AUX, USB, Bluetooth
Skaņas režīmi	Standarta, Surround Sound, Spēle, Viedais
Īpašās funkcijas	Bluetooth Power On, Auto Power Link, Anynet+ (HDMI-CEC), zemfrekvences skaļruņa skaļuma regulēšana, Samsung Audio Remote lietotne
Apkope un tīrīšana	Tīrīt ar mīkstu, sausu drānu. Neizmantot ķīmiskus līdzekļus.
Drošība	Nepakļaut lietum vai mitrumam. Pieslēgt zemējuma kontaktligzdai. Atvienot pērkona negaisa laikā.
Rezerves daļas un piederumi	Bezvadu zemfrekvences skaļrunis, aizmugurējo skaļruņu komplekts (SWA-8500S), tālvadības pults, baterijas, optiskais kabelis, tīkla adapteris
Remontējamība	Jebkuru remontu uzticēt kvalificētam klientu servisam. Neatvērt ierīci.

Bieži uzdotie jautājumi - HWR650 SAMSUNG

Kā savienot skaņas joslu ar televizoru?

Jūs varat savienot skaņas joslu ar televizoru, izmantojot optisko kabeli, HDMI (ARC) kabeli vai bezvadu Bluetooth. Optiskajam savienojumam pievienojiet optisko kabeli starp televizora optisko izeju un skaņas joslas DIGITAL AUDIO IN (OPTICAL) ieeju, pēc tam atlasiet režīmu D.IN. HDMI ARC gadījumā izmantojiet HDMI kabeli starp skaņas joslas HDMI OUT (TV-ARC) portu un televizora HDMI ARC portu; skaņas josla automātiski pārslēdzas uz režīmu TV ARC. Bluetooth režīmā ieslēdziet skaņas joslai pāru veidošanas režīmu (PAIR poga) un meklējiet to no televizora.

Kā savienot bezvadu zemfrekvences skaļruni?

Zemfrekvences skaļrunis savienojas automātiski, kad ieslēdzat skaņas joslu pēc abu ierīču pievienošanas. Ja automātiskais savienojums neizdodas, rīkojieties manuāli: nospiediet pogu ID SET zemfrekvences skaļruņa aizmugurē uz 5 sekundēm (zilā LED mirgo), pēc tam nospiediet skaņas joslas tālvadības pults pogu Augšup uz 5 sekundēm. Kad savienojums ir izveidots, zemfrekvences skaļruņa LED kļūst nepārtraukti zila.

Vai es varu pievienot USB ierīci?

Jā, pievienojiet Micro USB uz USB adaptera kabeli (nav iekļauts) skaņas joslas USB (5V 0.5A) portam, pēc tam pievienojiet USB zibatmiņu. Atlasiet režīmu USB, izmantojot Source pogu. Skaņas josla atskaņo mūzikas failus formātos MP3, WMA, AAC, WAV, OGG. Ņemiet vērā, ka skaņas josla automātiski izslēdzas pēc 20 minūtēm bez atskaņošanas.

Kā izmantot Bluetooth funkciju ar viedtālruni?

Ieslēdziet skaņas joslai pāru veidošanas režīmu, nospiežot tālvadības pults pogu PAIR vai turot nospiestu Source pogu BT režīmā. Viedtālrunī ieslēdziet Bluetooth un meklējiet ierīces; atlasiet [AV] Samsung Soundbar R6-Series. Kad savienojums izveidots, varat atskaņot mūziku no tālruņa. Diapozons ir aptuveni 10 metri.

Kā atjaunināt skaņas joslas programmatūru?

Lejupielādējiet atjauninājumu no Samsung vietnes (www.samsung.com/support) USB zibatmiņā, kas formatēta kā FAT. Pievienojiet zibatmiņu, izmantojot Micro USB uz USB adapteri (nav iekļauts), izslēgtās skaņas joslas USB portam. Ieslēdziet skaņas joslu: tiek parādīts UPDATE un sākas atjaunināšana. Neatvienojiet ierīci darbības laikā. Kad pabeigts, skaņas josla izslēdzas; nospiediet tālvadības pults pogu Atskaņošana/Pauze uz 5 sekundēm, lai inicializētu.

Kāpēc nav skaņas?

Pārbaudiet, vai avota režīms ir pareizs (D.IN, TV ARC, BT u.c.). Pārliecinieties, vai skaļums nav izslēgts vai iestatīts pārāk zemu. Ja skaņa nāk no televizora, pārbaudiet, vai televizora skaļruņi ir izslēgti vai iestatīti uz 'ārējie'. Testējiet ar citu ierīci. Ja zemfrekvences skaļrunis nedarbojas, pārbaudiet tā savienojumu (nepārtraukti zila LED).

Kā noregulēt zemfrekvences skaļruņa skaļumu?

Izmantojiet tālvadības pults pogu WOOFER: nospiediet Augšup vai Lejup, lai iestatītu līmeni no -12 līdz +6 (vai -6 līdz +6 atkarībā no režīma). Lai atiestatītu uz 0, nospiediet pogu WOOFER vienu reizi. Iestatījums īslaicīgi tiek parādīts skaņas joslas ekrānā.

Vai es varu vadīt skaņas joslu ar televizora tālvadības pulti?

Jā, Samsung televizoriem tas ir automātiski, izmantojot HDMI ARC. Citiem zīmoliem (LG, Sony u.c.) izslēdziet skaņas joslu, pēc tam turiet nospiestu pogu WOOFER uz augšu 5 sekundes, līdz tiek parādīts ALL-TV REMOTE. Pēc tam televizora audio izvēlnē atlasiet 'Ārējie skaļruņi'. Pēc tam varat regulēt skaļumu ar televizora tālvadības pulti.

Kā uzstādīt skaņas joslu pie sienas?

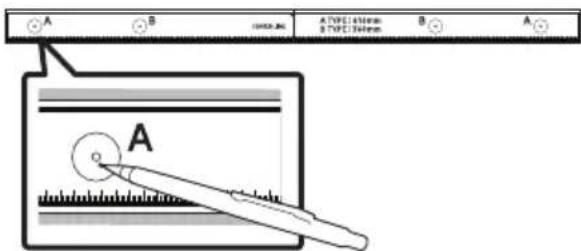

Izmantojiet pievienoto sienas stiprinājuma veidni, lai atzīmētu skrūvju atrašanās vietas. Izurbiet caurumus, ievietojiet sienai piemērotus dībeļus, pēc tam ieskrūvējiet stiprinājuma skrūves (nav iekļautas, diametrs M5, ieteicamais garums 35 mm). Piestipriniet sienas kronšteinus skaņas joslas aizmugurē ar pievienotajām skrūvēm, pēc tam pakariet skaņas joslu uz sienas skrūvēm un pabīdiet uz leju, lai nostiprinātu.

Ko darīt, ja tālvadības pults nedarbojas?

Pārbaudiet, vai baterijas ir pareizi ievietotas (ievērota polaritāte) un vai tās nav izlādējušās. Ja nepieciešams, nomainiet tās. Pārliecinieties, ka starp tālvadības pulti un skaņas joslu nav šķēršļu (maksimālais diapazons 7 metri). Ja problēma joprojām pastāv, atiestatiet skaņas joslu, atvienojot to un atkal pievienojot.

LIETOŠANAS INSTRUKCIJA HWR650 SAMSUNG

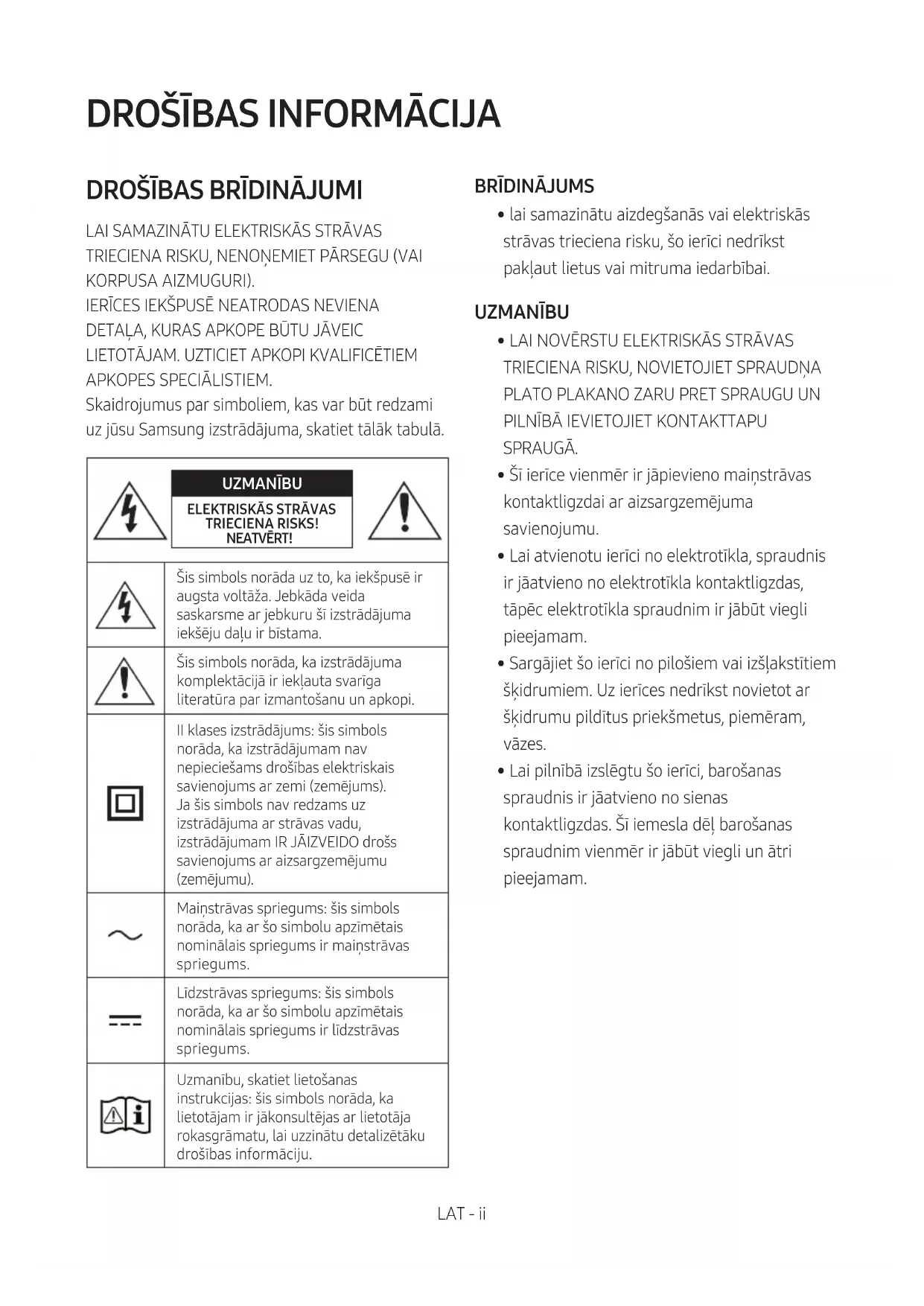

Skaidrojumus par simboliem, kas var būt redzami uz jūsu Samsung izstrādājuma, skatiet tālāk tabulā.

	UZMANĪBUELEKTRISKĀS STRĀVAS TRIECIENA RISKS!NEATVĒRT!
	Šis simbols norāda uz to, ka iekšpusē ir augsta voltāža. Jebkāda veida saskarsme ar jebkuru šī izstrādājuma iekšēju daļu ir bīstama.
	Šis simbols norāda, ka izstrādājuma komplektācijā ir iekļauta svarīga literatūra par izmantošanu un apkopi.
	Il klases izstrādājums: šis simbols norāda, ka izstrādājumam nav nepieciešams drošības elektriskais savienojums ar zemi (zemējums).Ja šis simbols nav redzams uz izstrādājuma ar strāvas vadu, izstrādājumam IR JĀIZVEIDO drošs savienojums ar aizsargzemējumu (zemējumu).
	Mainstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir mainstrāvas spriegums.
	Līdzstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir līdzstrāvas spriegums.
	Uzmanību, skatiet lietošanas instrukcijas: šis simbols norāda, ka lietotājam ir jākonsultējas ar lietotāja rokasgrāmatu, lai uzzinātu detalizētāku drošības informāciju.

UZMANIBU

BRĪDINĀJUMS

- lai samazinātu aizdegšanās vai elektriskās strāvas trieciena risku, šo ierīci nedrīkst pakļaut lietus vai mitruma iedarbībai.

UZMANĪBU

• LAI NOVĚRSTU ELEKTRISKĀS STRĀVAS TRIECIENA RISKU, NOVIETOJIET SPRAUDNĄ PLATO PLAKANO ZARU PRET SPRAUGU UN PILNĪBĀ IEVIETOJIET KONTAKTTAPU SPRAUGĀ.
• Šī ierīce vienmēr ir jāpievieno mainstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.
• Lai atvienotu ierīci no elektrotīkla, spraudnis ir jāatvieno no elektrotīkla kontaktligzdas, tāpēc elektrotīkla spraudnim ir jābūt viegli pieejamam.
• Sargājiet šo ierīci no pilošiem vai izšlakstītiem škīdrumiem. Uz ierīces nedrīkst novietot ar škīdrumu pildītus priekšmetus, piemēram, vāzes.
• Lai pilnībā izslēgtu šo ierīci, barošanas spraudnis ir jāatvieno no sienas kontaktligzdas. Šī iemesla dēl, barošanas spraudnim vienmēr ir jābūt viegli un ātri pieejamam.

PIESARDZĪBAS PASĀKUMI

1. Pārliecinieties, vai mainstrāvas padeves avots jūsu mājās atbilst barošanas prasībām, kas ir norādītas uz identifikācijas uzlīmes izstrādājuma apakšā. Novietojiet izstrādājumu horizontāli un uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7\~10 cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet mainstrāvas spraudni no sienas kontaktligzdas. Atvienojiet ierīci no elektrības, ja to nelietosiet ilgāku laika posmu.

2. Negaisa laikā atvienojiet mainstrāvas spraudni no sienas kontaktligzdas. Sprieguma maksimālā līmeņa sasniegšana zibens dēļ var izraisīt ierīces bojājumus.

3. Nepakļaujiet ierīci tiešai saules staru vai citu siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.

4. Sargājiet izstrādājumu no mitruma avotiem (piemēram, vāzēm) un pārmērīga karstuma (piemēram, kamīna) vai aprīkojuma, kas rada spēcīgu magnētisko vai elektrisko lauku. Atvienojiet barošanas vadu no mainstrāvas avota, ja ierīces darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstāklos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensācija. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.

5. Šajā izstrādājumā izmantotās baterijas satur kīmiskas vielas, kas ir kaitīgas videi. Neizmetiet baterijas sadzīves atkritumos. Neizmetiet baterijas ugunī. Nepievienojiet baterijas īsslēgumam, neizjauciet un nepārkarsējiet tās. Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet bateriju tikai pret līdzvērtīgu bateriju.

PAR ŠO ROKASGRĀMATU

Šai lietotāja rokasgrāmatai ir divas daļas: šī vienkāršā papīra LIETOTĀJA ROKASGRĀMATA un detalizētā PILNĀ ROKASGRĀMATA, ko varat lejupielādēt.

Skatiet šo rokasgrāmatu, lai uzzinātu par drošības norādījumiem, izstrādājuma uzstādīšanu, komponentiem, savienojumiem un izstrādājuma specifikācijām.

PILNĀ ROKASGRĀMATA tekstam varat pieklūt Samsung tiešsaistes klientu atbalsta centrā, skenējot QR kodu. Lai rokasgrāmatu skatītu savā datorā vai mobilajā ierīcē, lejupielādējiet rokasgrāmatu dokumenta formātā no Samsung tīmekļa vietnes. (http://www.samsung.com/support)

Konstrukcija un specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

SATURS

01 Komponentu pārbaude 2

Pirms tālvadības pults lietošanas ievietojiet tajā baterijas

(2 AA baterijas) 2

02 Izstrādājuma pārskats 3

Soundbar priekšējais panelis/labās puses panelis ____ 3

Soundbar apakšējais panelis 4

03 Soundbar pievienošana 5

Pievienošana pie elektriskās strāvas ____ 5

Sistēmas Soundbar savienošana ar zemfrekvenču skalruni ____ 6

- Automātiska savienojuma izveide starp zemfrekvenču skalruni un sistēmu Soundbar ____ 6

- Zemfrekvenču skalruņa manuāla pievienošana, ja automātiskā savienojuma izveide neizdodas ____ 7

Modela SWA-8500S (nopērkams atseviški) savienošana ar sistēmu

Soundbar 8

04 Savienošana ar televizoru 10

1. metode Savienojuma izveide, izmantojot kabeli ____ 10

- Savienojuma izveide, izmantojot optisko kabeli 10

- Savienojuma izveide ar televizoru, izmantojot HDMI kabeli ____ 11

1. metode Bezvadu savienojuma izveide 12

- Savienojuma izveide ar televizoru, izmantojot Bluetooth 12

05 Savienošana ar ārēju ierīci 14

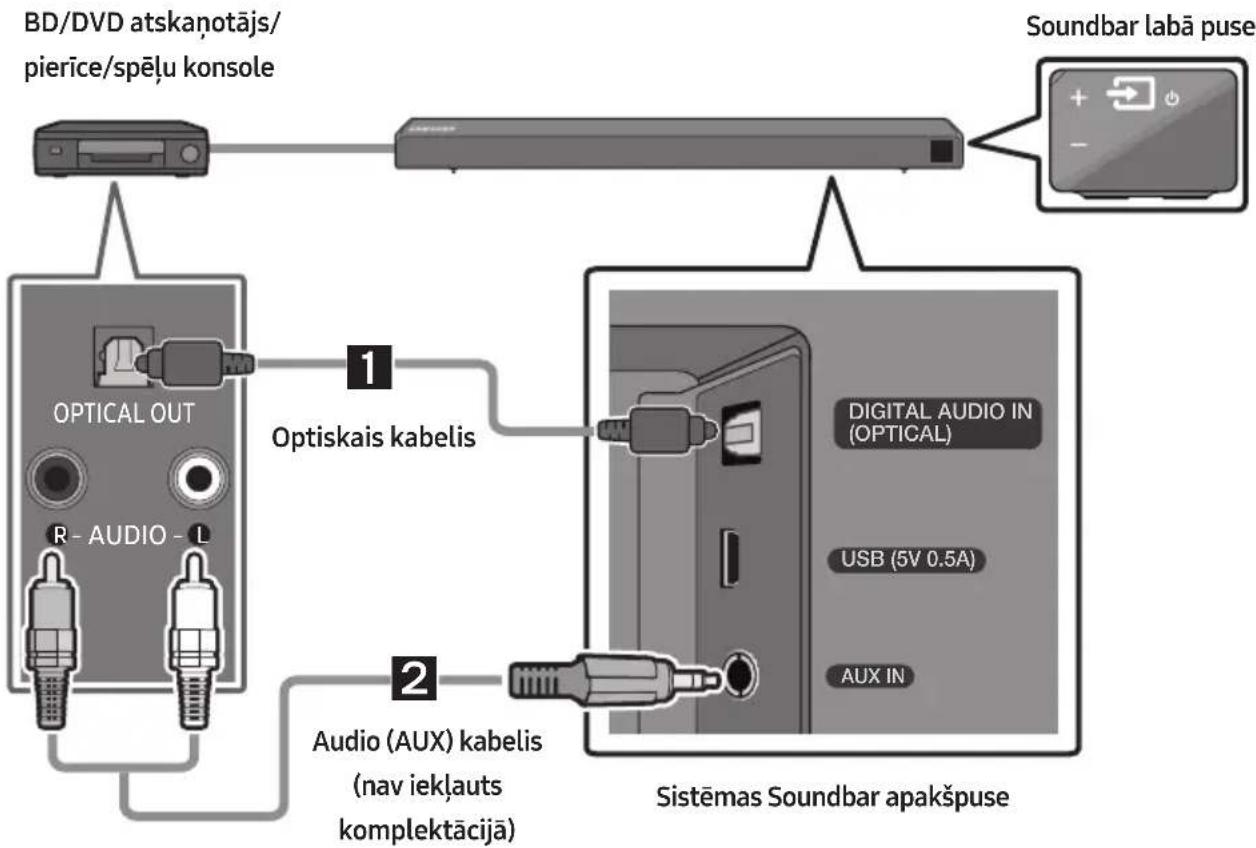

Savienojuma izveide, izmantojot optisko vai analogo audio (AUX) kabeli ____ 14

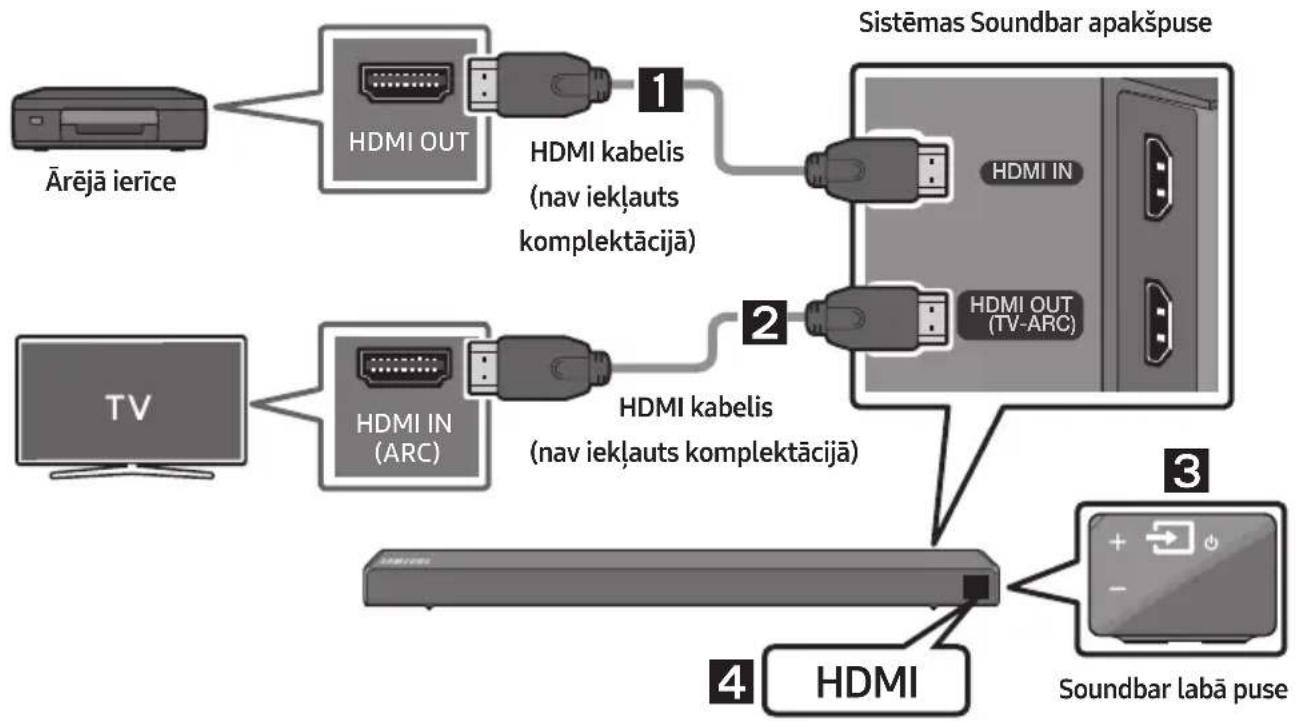

Savienojuma izveide, izmantojot HDMI kabeli 15

06 Savienošana ar USB krātuves ierīci 16

07 Savienojuma izveide ar mobilo ierīci 18

Savienošana, izmantojot Bluetooth ____ 18

Programmas Samsung Audio Remote lietošana ____ 21

– Lietotnes Samsung Audio Remote instalēšana ____ 21
– Lietotnes Samsung Audio Remote palaišana ____ 21

08 Tālvadības pults lietošana 22

Kā lietot tālvadības pulti ____ 22

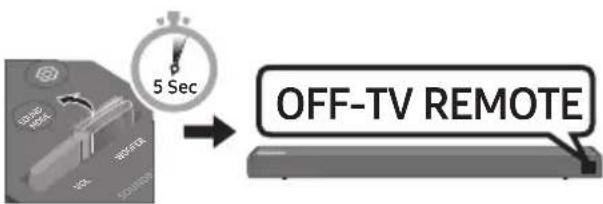

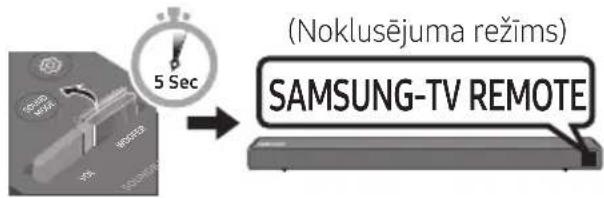

Sistēmas Soundbar skaļuma līmeņa regulēšana, izmantojot televizora tālvadības pulti ____ 25

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana ____ 26

Izvades specifikācijas dažādiem skaņu efektu režīmiem ____ 26

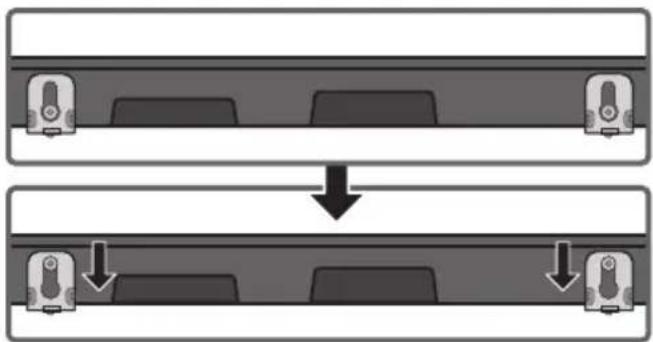

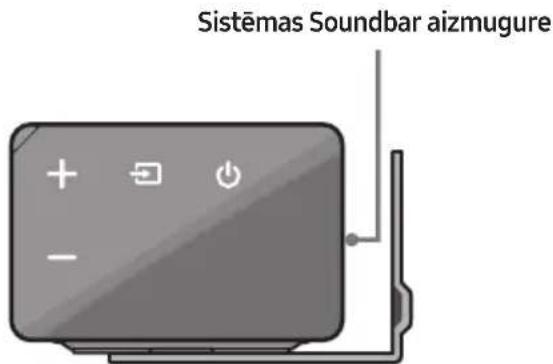

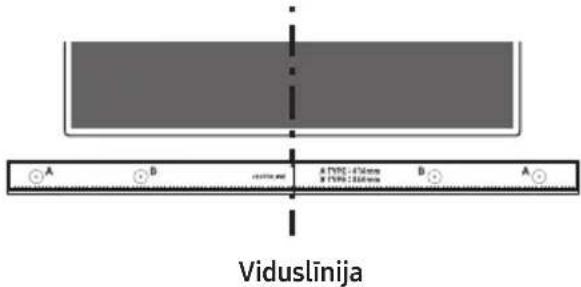

09 Sienas stiprinājuma uzstādīšana 27

Piesardzības pasākumi uzstādīšanas laikā 27

Sienas stiprinājuma komponenti 27

10 Programmatūras atjaunināšana 29

Atjaunināšanas procedūra 30

Ja netiek parādīts paziņojums UPDATE ____ 30

11 Problēmu novēršana 31

12 Licence 32
13 Paziņojums par atvērtā pirmkoda licenci 32
14 Svarīga piezīme par apkopi 32
15 Specifikācijas un norādījumi 33

Specifikācijas 33

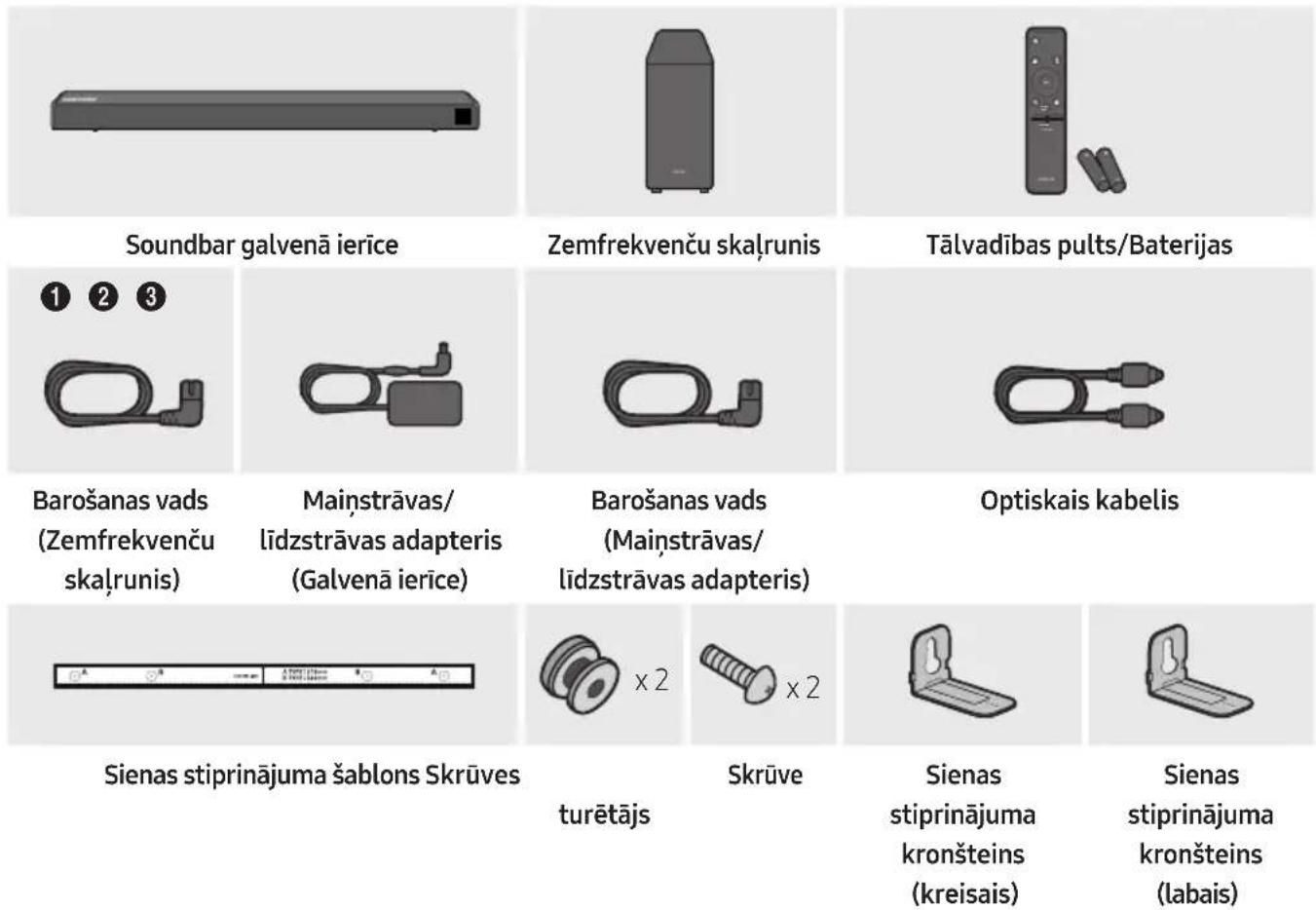

01 KOMPONENTU PĀRBAUDE

Soundbar galvenā ierīce Zemfrekvenču skalrunis Tālvadības pults/Baterijas 1 2 3 Barošanas vads (Zemfrekvenču skalrunis) Mainstrāvas/ līdzstrāvas adapteris (Galvenā ierīce) Barošanas vads (Mainstrāvas/ līdzstrāvas adapteris) Optiskais kabelis Sienas stiprinājuma šablons Skrūves x2 x2 Skrūve turētājs Sienas stiprinājuma kronšteins (kreisais) Sienas stiprinājuma kronšteins (labais)

• Papildinformāciju par barošanas avotu un energijas patērinu skatiet produktam pielimētajā etiketē. (Etiķete: Soundbar galvenās ierīces apakšpuse)
• Barošanas savienojumu izveides darbības ir apzīmētas (ar ①, ②, ③). Papildinformāciju par barošanas savienojumiem skatiet 5. lpp.
• Lai iegādātos papildu komponentus vai kabelus, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.
• Mainstrāvas spraudṇa izskats var atšķirties atkarībā no regiona, vai arī tas var būt apvienots kopā ar mainstrāvas/līdzstrāvas adapteri.
• Piederumu izskats var nedaudz atškirties no iepriekšējā attēlā redzamā.

Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AA baterijas)

Pabīdiet bateriju vāciņu bultiņas norādītajā virzienā, līdz tas ir pilnībā noņemts. levietojiet 2AA baterijas (1,5V) tā, lai to polaritāte atbilstu norādītajam virzienam. Pabīdiet bateriju vāciņu atpakal savā vietā.

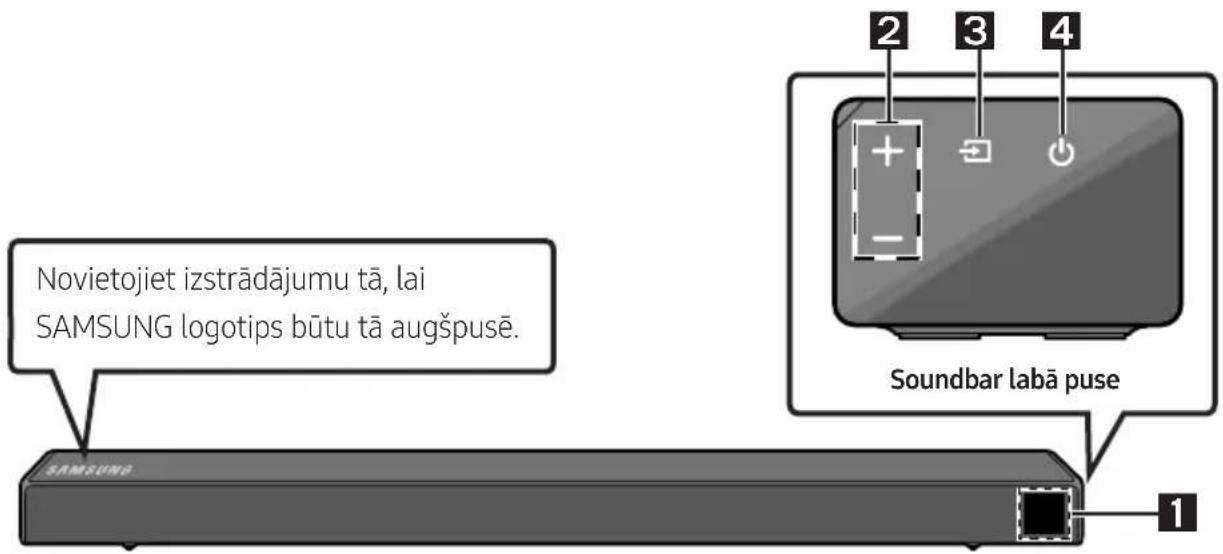

Soundbar priekšējais panelis/labās puses panelis

Novietojiet izstrādājumu tā, lai SAMSUNG logotips būtu tā augšpusē. SAMSUNG Soundbar labā puse 1 2 3 4

1	DisplejsRāda izstrādājuma statusu un pašreizējo režimu.
2	Poga +/- (Skalums)Regulējiet skaluma limeni.Kad skaluma limenis tiek regulēts, tas ir redzams Soundbar priekšējā displejā.
3	Poga (Avots)Izvēlieties avota ievades režimu.
	levades režims Displejs
	Optiskā digitālā ievade D.IN
	ARC (HDMI OUT) ievade	D.IN → TV ARC (Automātiska pārvēršana)
	AUX ievade AUX
	HDMI ievade HDMI
	BLUETOOTH režims	BT
	USB režims USB
	leslēdziet režimu "BT PAIRING", pārslēdziet avotu uz režimu "BT" un pēc tam nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots).
4	Poga (Barošana)leslēdziet un izslēdziet barošanu.

• Barošanas poga sāk darboties 4–6 sekunžu laikā pēc mainstrāvas vada pievienošanas.
• Skaņa pēc ierīces ieslēgšanas ir dzirdama ar 4–5 sekunžu aizkavēšanos.
• Ja vēlaties izbaudīt skaņas, ko atskaņo tikai sistēma Soundbar, izslēdziet televizora skaļruņus, izmantojot televizora izvēlni Audio iestatījumi. Skatiet televizora komplektācijā iekļauto lietotāja rokasgrāmatu.

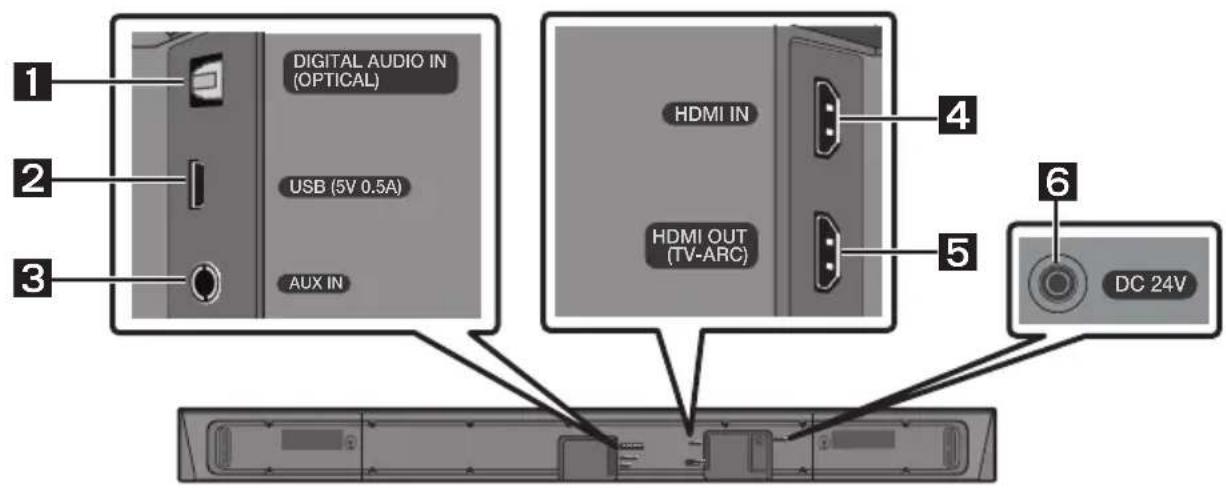

Soundbar apakšējais panelis

1 DIGITAL AUDIO IN (OPTICAL) 2 USB (5V 0.5A) 3 AUX IN HDMI IN HDMI OUT (TV-ARC) 4 5 6 DC 24V

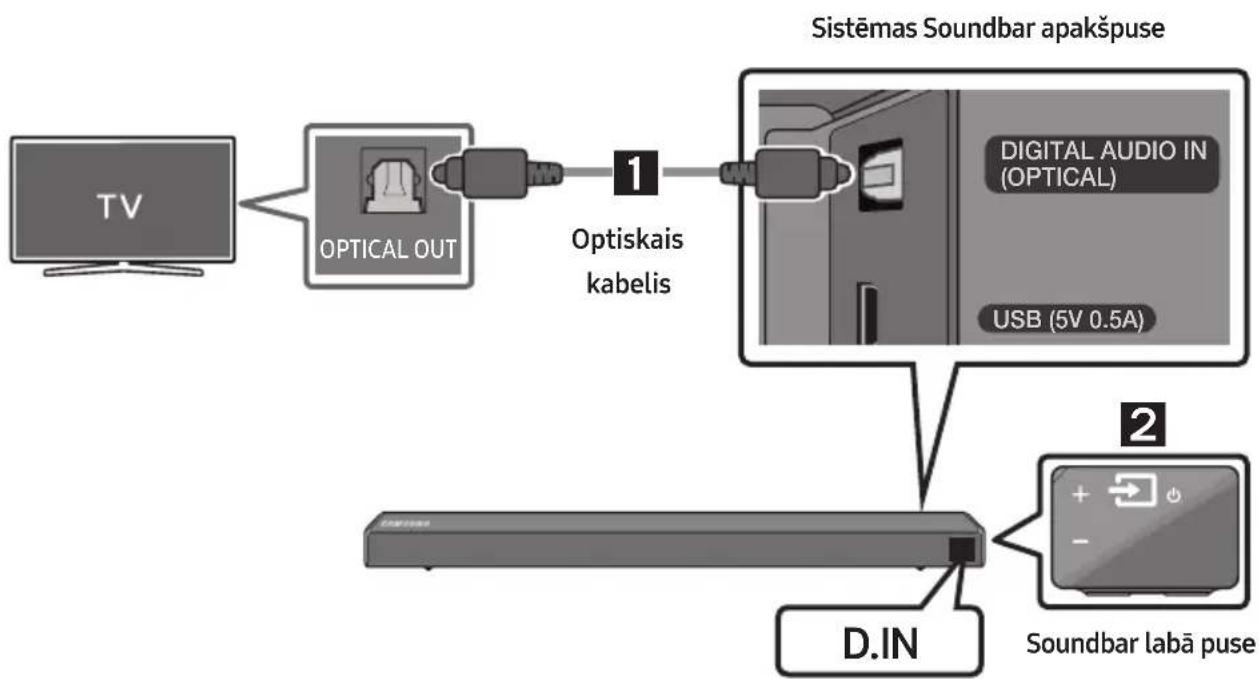

1	DIGITAL AUDIO IN (OPTICAL)Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu.

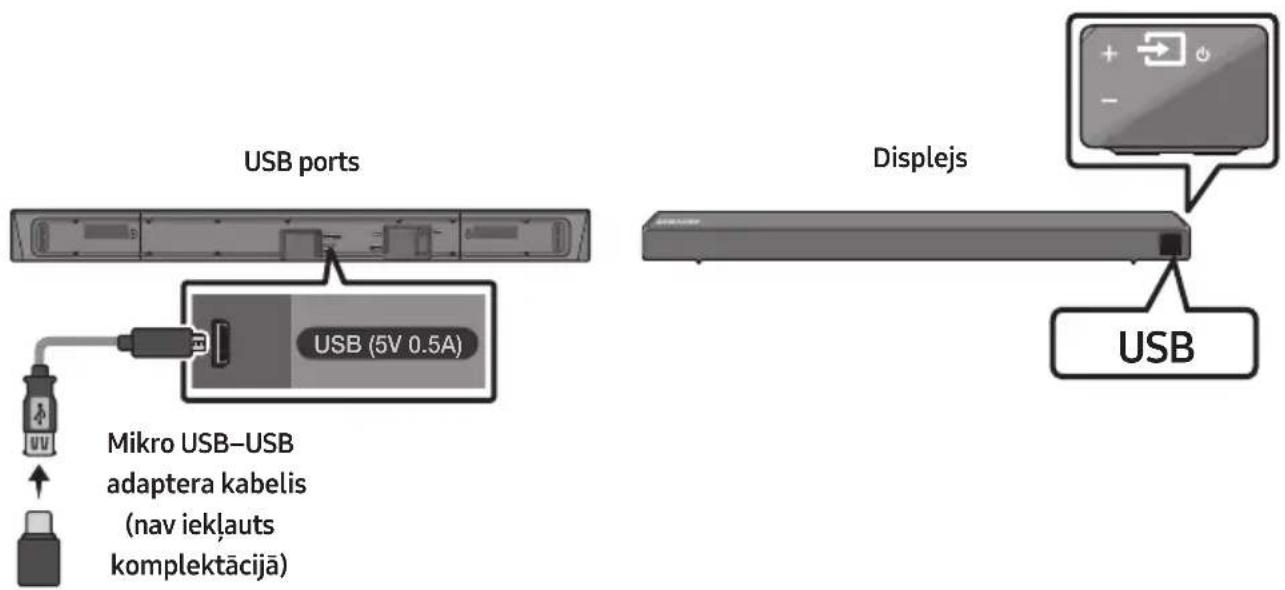

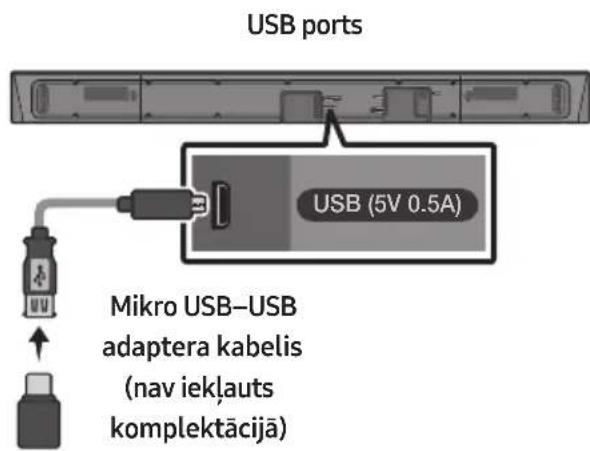

2	USB (5V 0.5A)Pievienojiet šeit USB ierīci, lai atskanotu USB ierīcē saglabātos mūzikas failus, izmantojot sistēmu Soundbar.
3	AUX INSavienojiet ar ārējas ierīces analogās izejas ligzdu.

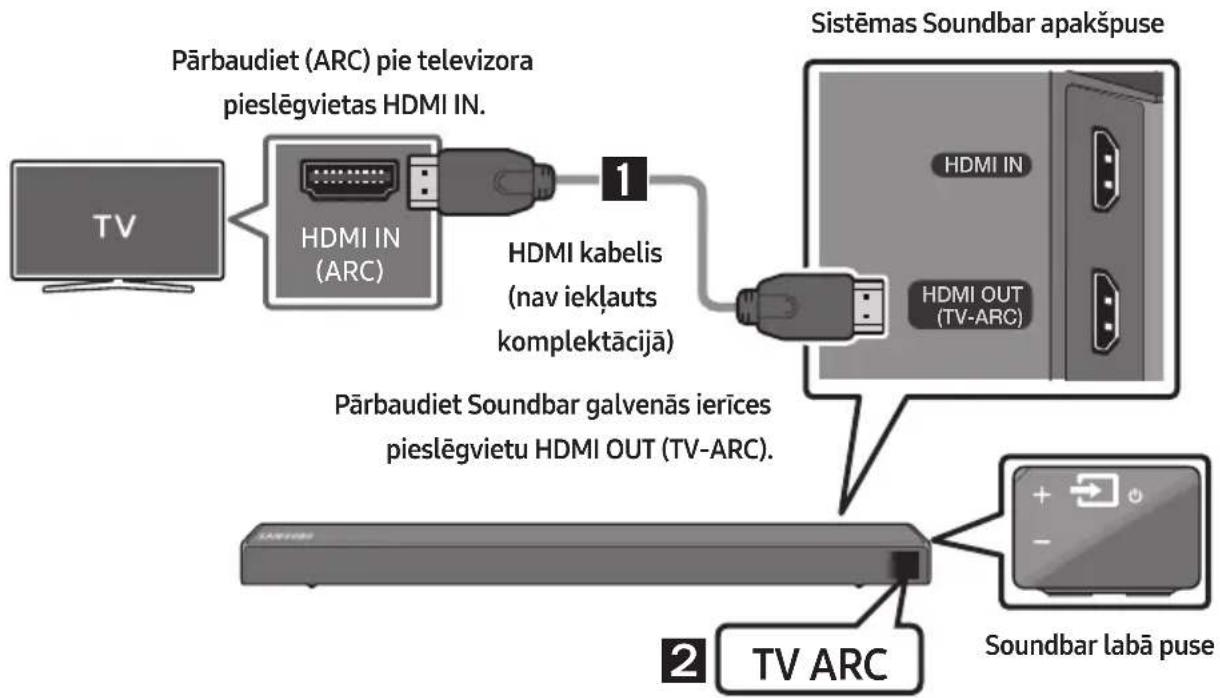

4	HDMI INLauj vienlaicīgi ievadīt digitālos video un audio signālus, izmantojot HDMI kabeli.Savienojiet ar ārējas ierīces HDMI izejas ligzdu.
5	HDMI OUT (TV-ARC)Savienojiet ar televizora HDMI (ARC) ligzdu.
6	DC 24V (Elektriskās barošanas ieeja)Pievienojiet mainstrāvas/līdzstrāvas barošanas adapteri.

• Lai atvienotu mainstrāvas/līdzstrāvas adaptera barošanas vadu no sienas kontaktligzdas, velciet to aiz kontaktspraudna. Nevelciet, satverot kabeli.
• Šo ierīci vai citus komponentus nedrīkst pievienot mainstrāvas kontaktligzdai, kamēr nav izveidoti visi savienojumi starp komponentiem.

03 SOUNDBAR PIEVIENOŠANA

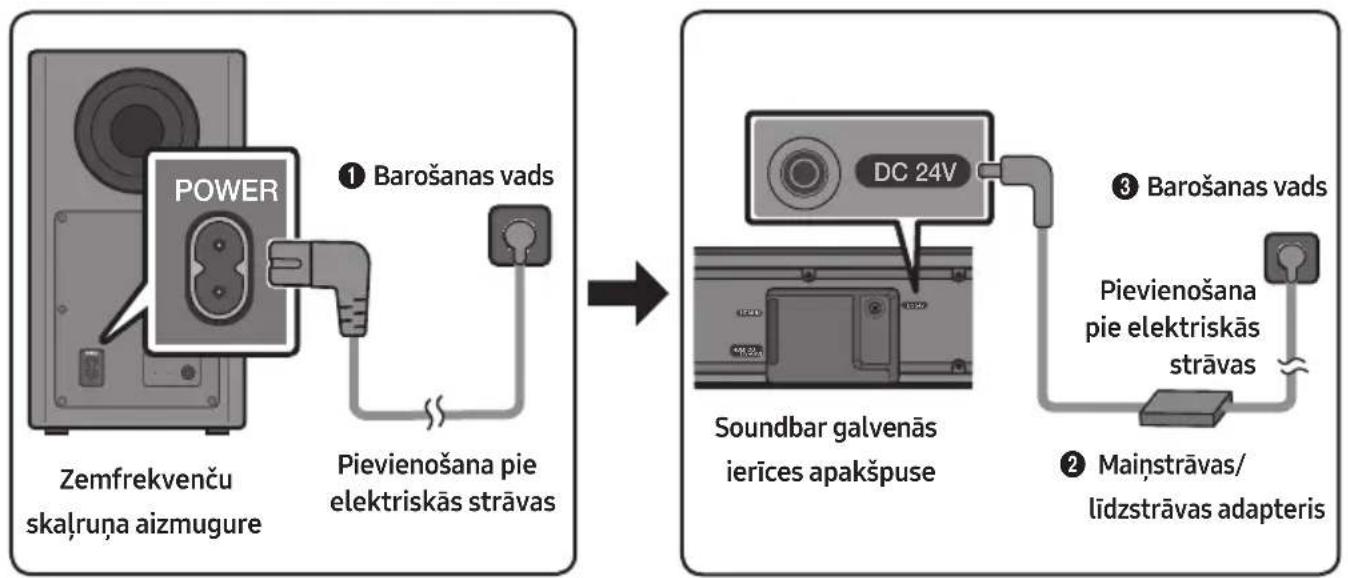

Pievienošana pie elektriskās strāvas

Izmantojiet barošanas komponentus (①, ②, ③), lai zemfrekvenču skaļruni un sistēmu Soundbar savienotu ar barošanas avotu šādā secībā:

① Pievienojiet barošanas vadu zemfrekvenču skalrunim.
2 Pievienojiet strāvas izvades kabeli strāvas adapterim un pēc tam pievienojiet to Soundbar.
3 Pievienojiet barošanas vadu kontaktligzdai.

Skatiet tālāk redzamos attēlus.

- Papildinformāciju par elektroenerģiju un tās patēriņu skatiet etiketē, kas ir pielīmēta izstrādājumam. (Etikete: Soundbar galvenās ierīces apakšpuse)

- Novietojiet mainstrāvas/līdzstrāvas adapteri plakaniski uz galda vai grīdas. Ja novietosit mainstrāvas/līdzstrāvas adapteri tā, ka tā mainstrāvas vada ieejas pieslēgvieta ir vērsta uz augšu, adapterī varēs iekļūt ūdens vai citas neatbilstošas vielas, kas var izraisīt adaptera darbības traucējumus.

Sistēmas Soundbar savienošana ar zemfrekvenču skalruni

Ja ir pievienots zemfrekvenču skalrunis, varat klausīties bagātīgu basa skaņu.

Automātiska savienojuma izveide starp zemfrekvenču skalruni un sistēmu Soundbar

Kad ieslēdzat barošanu pēc barošanas kabeļu pievienošanas sistēmai Soundbar un zemfrekvenču skaļrunim, zemfrekvenču skaļrunis automātiski tiek savienots ar sistēmu Soundbar.

- Kad automātiskā savienošana pārī ir pabeigta, zemfrekvenču skaļruņa aizmugurē iedegas zilie indikatori.

Indikatori zemfrekvenču skalruņa aizmugurē

Indikators	Statuss Apraksts Risinājums
Zils	Deg	Savienojums ir izveidots (normāla darbība)	-
	Mirgo	Mēgina no jauna izveidot savienojumu	Pārbaudiet, vai galvenajai sistēmasSoundbar ierīcei pievienotais strāvas kabelis ir pareizi pievienots, vai uzgaidiet aptuveni 5 minūtes. Ja mirgošana turpinās, mēginiet manuāli savienot zemfrekvenču skaļruni. Skatiet 7. lpp.
Sarkans Deg		Gaidstāves režīms (Soundbar galvenā ierīce ir izslēgta)	Pārbaudiet, vai Soundbar galvenajai ierīcei ir pareizi pievienots barošanas kabelis.
		Savienojuma izveide neizdevās	Norādījumus par manuālu savienojumu izveidi skatiet 7. lpp.
Sarkans un Zils	Mirgo Nepareiza darbība		Skatiet rokasgrāmatā Samsung apkopes centra kontaktinformāciju.

Zemfrekvenču skalruņa manuāla pievienošana, ja automātiskā savienojuma izveide neizdodas

Pirms veicat tālāk norādīto manuālās savienošanas procedūru:

• Pārbaudiet, vai sistēmas Soundbar un zemfrekvenču skaļruņa barošanas kabeli ir pareizi pievienoti.

• Pārliecinieties, vai sistēma Soundbar ir ieslēgta.

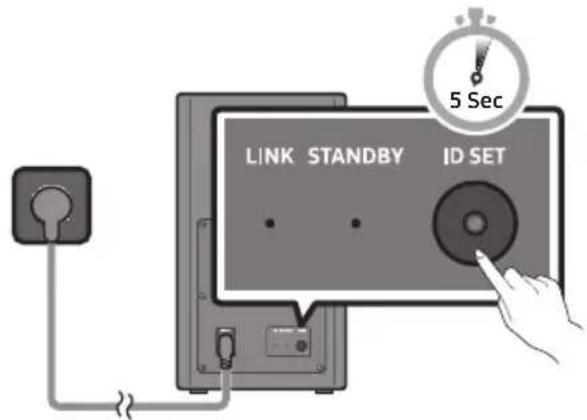

• Nospiediet zemfrekvenču skalruņa aizmugurē esošo pogu ID SET un turiet to nospiestu vismaz 5 sekundes.

- Sarkanais indikators zemfrekvenču skalruņa aizmugurē izslēdzas, un mirgo zilais indikators.

LINK STANDBY ID SET 5 Sec

Zemfrekvenču skalruņa aizmugure

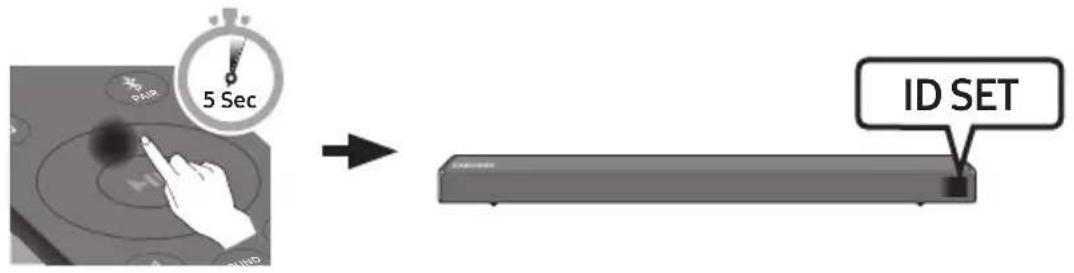

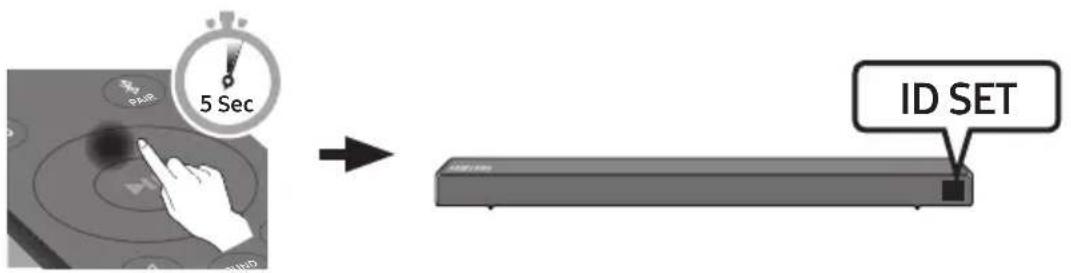

1. Nospiediet tālvadības pults pogu Uz augšu un turiet to vismaz 5 sekundes.

2. Sistēmas Soundbar displejā uz brīdi tiek parādīts zinojums ID SET.

3. Sistēma Soundbar tiks ieslēgta automātiski, kad būs pabeigta ID SET.

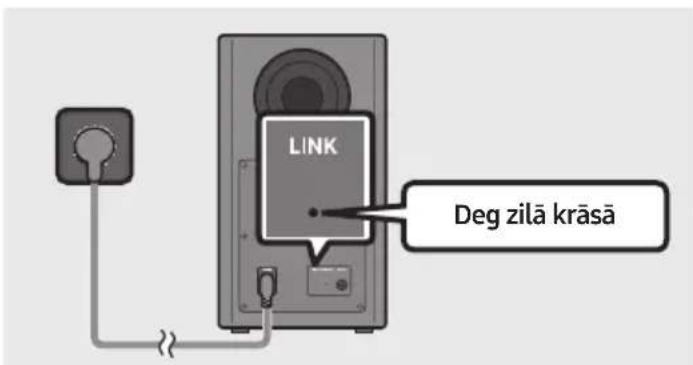

1. Pārbaudiet, vai LINK indikators deg zilā krāsā (savienošana ir pabeigta).

LINK Deg zilā krāsā

LINK indikators pārtrauc mirgot un deg zilā krāsā, kad starp sistēmu Soundbar un bezvadu zemfrekvenču skalruni ir izveidots savienojums.

PIEZIMES

• Nepievienojiet šī izstrādājuma vai televizora barošanas vadu sienas kontaktligzdai, kamēr nav izveidoti visi savienojumi starp komponentiem.
• Pirms šī izstrādājuma pārvietošanas vai uzstādīšanas obligāti izslēdziet barošanu un atvienojiet barošanas vadu.
• Ja galvenā ierīce tiks izslēgta, bezvadu zemfrekvenču skaļrunis pāries gaidstāves režīmā un aizmugurē esošais STANDBY LED indikators dažas reizes nomirgos zilā krāsā un pēc tam degs sarkanā krāsā.
• Ja sistēmas Soundbar tuvumā tiek lietota ierīce, kas izmanto tādu pašu frekvenci (5,8 GHz) kā sistēma Soundbar, traucējumi var ietekmēt skaņas kvalitāti.
• Galvenās ierīces maksimālais bezvadu signāla pārraides attālums ir aptuveni 10 metri, taču tas var atšķirties atkarībā no darbības vides. Ja starp galveno ierīci un bezvadu zemfrekvenču skaļruni atrodas dzelzsbetona vai metāla siena, sistēma var nedarboties vispār, jo bezvadu signāls nespēj izklūt cauri metālam.

PIESARDZĪBAS PASĀKUMI

• Bezvadu zemfrekvenču skalrunim ir bezvadu signālu uztverošas antenas. lerīces ir jāglabā vietā, kur tās nevar saskarties ar ūdeni un mitrumu.
• Lai iegūtu optimālu skaņas kvalitāti, pārliecinieties, vai bezvadu zemfrekvenču skaļruņa un telpisko skaļruņu (iegādājami atsevišķi) atrašanās zonā neatrodas kādi šķēršļi.

Modela SWA-8500S (nopērkams atseviški) savienošana ar sistēmu Soundbar

Lai iegūtu izcilu bezvadu telpisko skaņu, pievienojiet sistēmai Soundbar Samsung bezvadu aizmugurējo skaļruņu komplektu (SWA-8500S, nopērkams atsevišķi).

1. Savienojiet bezvadu uztvērēja moduli ar 2 telpiskās skaņas skaļruņiem.

- Skalruņu vadi ir krāskodēti.

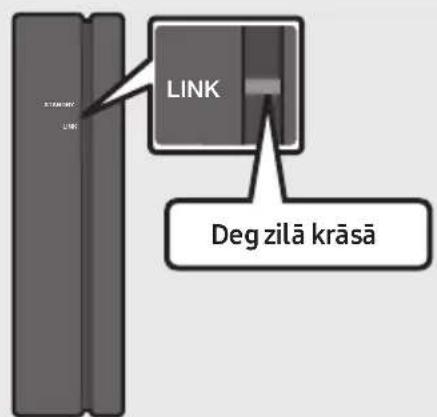

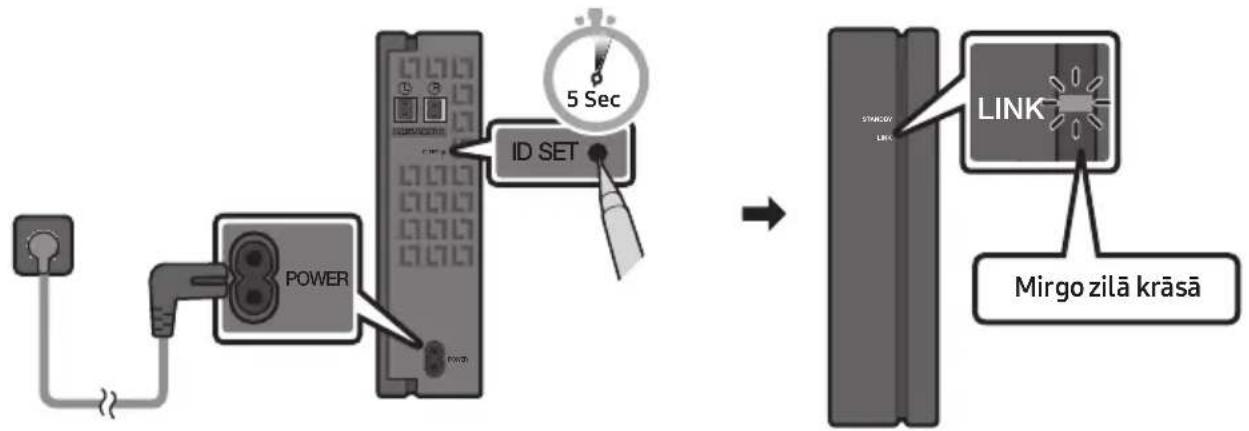

1. Pēc pievienošanas strāvas kontaktligzdai pārbaudiet bezvadu uztvērēja moduļa gaidstāves statusu.

- Mirgo bezvadu uztvērēja moduļa LINK indikators (zils). Ja indikators nemirgo, ar pildspalvas galu nospiediet bezvadu uztvērēja moduļa aizmugurē esošo pogu ID SET un turiet nospiestu 5–6 sekundes, līdz sāk mirgot LINK indikators (zilā krāsā). Plašāku informāciju par indikatoru, lūdzu, skatiet SWA-8500S lietotāja rokasgrāmatā.

1. Nospiediet tālvadības pults pogu Uzaugšu un turiet to vismaz 5 sekundes.

2. Sistēmas Soundbar displejā uz brīdi tiek parādīts ziņojums ID SET.

3. Sistēma Soundbar tiks ieslēgta automātiski, kad būs pabeigta ID SET.

- Ja brīdī, kad sistēma Soundbar tiek savienota ar SWA-8500S, tā atskaņo mūziku, zemfrekvenču skaļrunī skaņa var tikt atskaņota nevienmērīgi, līdz savienojums ir izveidots.

1. Pârbaudiet, vai LINK indikators deg zilā krāsā (savienošana ir pabeigta).

LINK Deg zilā krāsā

LINK indikators pārtrauc mirgot un deg zilā krāsā, kad starp sistēmu Soundbar un bezvadu uztvērēja moduli ir izveidots savienojums.

1. Ja ierīce SWA-8500S nav savienota, atkārtojiet procedūru, sākot ar 2. darbību.

04 SAVIENOŠANA AR TELEVIZORU

Lai televizora skaņu atskaņotu sistēmā Soundbar, izmantojiet vadu un bezvadu savienojumus.

- Kad sistēma Soundbar ir savienota ar izvēlēto Samsung televizoru, sistēmu Soundbar var vadīt ar televizora tālvadības pulti.

• Šī funkcija tiek atbalstīta 2017. gada un jaunāka izlaiduma Samsung Smart televizoros, kas atbalsta Bluetooth, kad savienojat sistēmu Soundbar ar televizoru, izmantojot optisko kabeli.
• Šī funkcija ľauj lietot ari televizora izvēlni, lai pielāgotu skaņas lauku un dažādus iestatījumus, tostarp ari skaļuma līmeni, kā ari izslēgt skaņu.

1. metode Savienojuma izveide, izmantojot kabeli

Ja apraides signāls ir Dolby Digital un opcijas “Digitālās izvades audio formāts” iestatījums televizorā ir PCM, iestatījums ieteicams mainīt uz Dolby Digital. Kad šis iestatījums ir nomainīts, tiek nodrošināta augstāka skaņas kvalitāte. (Atkarībā no televizora ražotāja televizora izvēlnē Dolby Digital un PCM apzīmēšanai var būt izmantoti atšķirīgi vārdi.)

Savienojuma izveide, izmantojot optisko kabeli

1. Savienojiet sistēmas Soundbar ligzdu DIGITAL AUDIO IN (OPTICAL) un TV ligzdu OPTICAL OUT, izmantojot digitālo optisko kabeli.
2. Uz labās puses paneļa vai tālvadības pults nospiediet pogu ➞ (Avots) un pēc tam izvēlieties režīmu “D.IN”.

Auto Power Link

Funkcija Auto Power Link automātiski ieslēdz sistēmu Soundbar, kad tiek ieslēgts televizors.

1. Savienojiet sistēmu Soundbar un televizoru, izmantojot digitālo optisko kabeli.

2. Nospiediet un 5 sekundes turiet tālvadības pults pogu Pa kreisi lai ieslēgtu vai izslēgtu funkciju Auto Power Link.

3. Funkcija Auto Power Link pēc noklusējuma ir ieslēgta. (Lai izslēgtu šo funkciju, nospiediet un 5 sekundes turiet tālvadības pults pogu Pa kreisi.)

4. Atkarībā no pievienotās ierīces funkcija Auto Power Link var nedarboties.
5. Šī funkcija ir pieejama tikai režimā "D.IN".

Savienojuma izveide ar televizoru, izmantojot HDMI kabeli

1. Kad sistēma Soundbar un televizors ir ieslēgti, pievienojiet tiem HDMI kabeli (nav iekļauts komplektācijā), kā parādīts attēlā.

2. Soundbar galvenās ierīces displeja logā tiek parādīts uzraksts "TV ARC" un sistēma Soundbar atskano televizora skaņu.

3. Ja televizora skana nav dzirdama, nospiediet sistemas Soundbar labas puses vai tālvadības pults pogu (Avots), lai pārslēgtos uz režimu "D.IN". Ekrānā secīgi tiek parādīti uzraksti "D.IN" un "TV ARC" un tiek atskanota televizora skana.

4. Ja Soundbar galvenās ierīces displeja logā netiek parādīts uzraksts "TV ARC", pārbaudiet, vai HDMI kabelis (nav ieklauts komplektācijā) ir pievienots pareizajam portam.
5. Izmantojiet televizora tālvadības pults skaluma līmeņa regulēšanas pogas, lai mainītu sistēmas Soundbar skaluma līmeni.

PIEZIMES

• HDMI ir interfeiss, kas nodrošina video un audio datu digitālu pārraidi, izmantojot tikai vienu savienotāju.
• Ja televizoram ir ARC ports, pievienojiet HDMI kabeli portam HDMI IN (ARC).
• leteicams izmantot bezserdes HDMI kabeli, ja tāds pieejams. Ja izmantojat HDMI kabeli ar serdi, ieteicams izmantot tādu kabeli, kura diametrs ir mazāks par 14 mm.
  • Funkcijai Anynet+ ir jäbüt ieslēgtai.
• Šī funkcija nav pieejama, ja HDMI kabelis neatbalsta opciju ARC.

2. metode Bezvadu savienojuma izveide

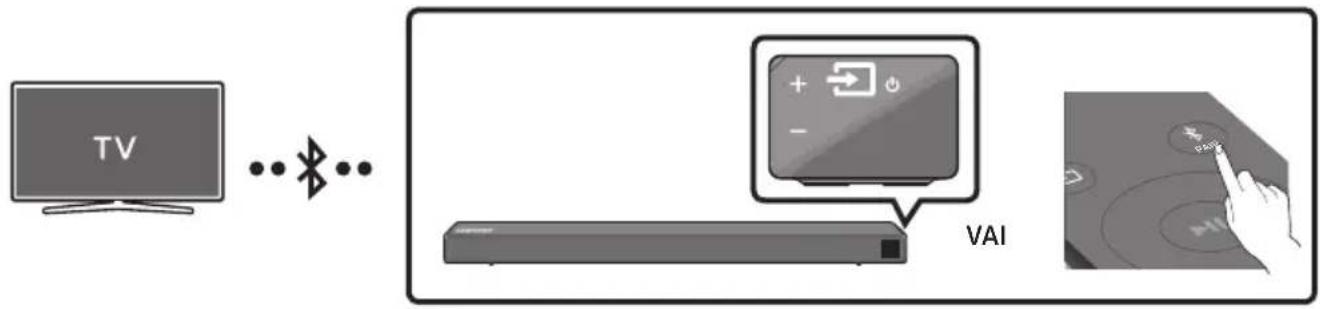

Savienojuma izveide ar televizoru, izmantojot Bluetooth

Ja pievienosit televizoru, izmantojot Bluetooth, varēsit klausīties stereo skaņu bez nekādiem kabelu savienojumiem.

- Vienlaikus var pievienot tikai vienu televizoru.

Sākotnējā savienojuma izveide

1. Nospiediet tālvadības pults pogu ✝ PAIR, lai aktivizētu režimu "BT PAIRING".

(VAI)

a. Nospiediet labās puses panela pogu (Avots) un izvēlieties "BT".
Ja ar sistēmu Soundbar nav savienota neviena ierīce, paziņojums "BT" pēc pāris sekundēm automātiski mainās uz "BT READY".
b. Kad tiek parādīts paziņojums "BT READY", nospiediet un vismaz 5 sekundes turiet sistēmas Soundbar labās puses panela pogu (Avots), lai tiktu parādīts paziņojums "BT PAIRING".

1. Televizorā izvēlieties režīmu Bluetooth. (Papildinformāciju skatiet televizora rokasgrāmatā.)

2. Televizora ekrāna sarakstā izvēlieties "[AV] Samsung Soundbar R6-Series".

3. Televizorā izvēlieties režīmu Bluetooth. (Papildinformāciju skatiet televizora rokasgrāmatā.)

4. Televizora ekrāna sarakstā izvēlieties "[AV] Samsung Soundbar R6-Series".

Pieejamā sistēma Soundbar televizora Bluetooth ieriču sarakstā ir norādīta ar uzrakstu "Need Pairing" vai "Paired". Lai izveidotu savienojumu ar sistēmu Soundbar, izvēlieties ziņojumu un izveidojiet savienojumu.

- Kad televizors ir pievienots, sistēmas Soundbar priekšējā displejā tiek parādīts uzraksts [Televizora nosaukums] → “BT”.

1. Tagad jūs varat klausīties televizora skaņu no Soundbar sistēmas.

Ja ierīci neizdodas pievienot

• Ja sarakstā ir redzams iepriekš pievienotas sistēmas Soundbar nosaukums (piemēram, "[AV] Samsung Soundbar R6-Series"), izdzēsiet to.
• Pēc tam atkārtojiet 1.-3. darbību.

PIEZIME

- Pēc tam kad pirmoreiz esat savienojis Soundbar ar savu televizoru, izmantojiet režīmu "BT READY", lai izveidotu atkārtotu savienojumu.

Sistēmas Soundbar atvienošana no televizora

Uz labās puses panela vai tālvadības pults nospiediet pogu (Avots) un pēc tam pārslēdzieties uz jebkuru režīmu, izņemot “BT”.

• Atvienošana ilgst noteiktu laiku, jo televizoram ir jäsaņem atbilde no sistēmas Soundbar. (Nepieciešamais laiks var atšķirties atkarībā no televizora modela.)
• Lai atceltu automātisko Bluetooth savienojuma izveidi starp sistēmu Soundbar un televizoru, nospiediet un 5 sekundes turiet tālvadības pults pogu ▶II (Atskanot/pauzēt), kad sistēmas Soundbar status ir “BT READY”. (leslēdziet → Izslēdziet.)

Kāda ir atškīrība starp BT READY un BT PAIRING?

• BT READY : šajā režimā varat meklēt iepriekš savienotos televizorus vai savienot iepriekš savienotu mobilo ierīci ar Soundbar.
• BT PAIRING : Šajā režīmā varat savienot jaunu ierīci ar sistēmu Soundbar. (Nospiediet tālvadības pults pogu ✝ PAIR vai nospiediet un vismaz 5 sekundes turiet sistēmas Soundbar labajā pusē esošo pogu ➞ (Avots), kad sistēma Soundbar ir režīmā “BT”.)

PIEZIMES

• Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>.
• Bluetooth savienojuma režimā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 20 minūtes.

• Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos:

• ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks;

• ja sistēma Soundbar vienlaikus tiek savienota pārī ar vairākām Bluetooth ierīcēm;
  – ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

- Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

05 SAVIENOŠANA AR ĀRĒJU IERĪCI

Savienojiet ar ārējo ierīci, izmantojot vadu vai bezvadu tiklu, lai atskaņotu ārējās ierīces skaņu sistēmā Soundbar.

Savienojuma izveide, izmantojot optisko vai analogo audio (AUX) kabeli

1 Optiskais kabelis

Savienojiet galvenās ierīces ligzdu DIGITAL AUDIO IN (OPTICAL) un avota ierīces ligzdu OPTICAL OUT, izmantojot digitālo optisko kabeli.
② Izvēlieties režīmu "D.IN", uz labās puses panela vai tālvadības pults nospiežot pogu (Avots).

2 Audio(AUX) kabelis

Savienojiet galvenās ierīces ligzdu AUX IN (audio) ar avota ierīces ligzdu AUDIO OUT, izmantojot audio kabeli.
② Izvēlieties režīmu “AUX”, uz labās puses panela vai tālvadības pults nospiežot pogu → (Avots).

Savienojuma izveide, izmantojot HDMI kabeli

1. lespraudiet HDMI kabeli (nav iekļauts komplektācijā) ligzdā HDMI IN izstrādājuma aizmugurē un digitālās ierīces ligzdā HDMI OUT.
2. lespraudiet HDMI kabeli (nav iekļauts komplektācijā) ligzdā HDMI OUT (TV-ARC) izstrādājuma aizmugurē un televizora ligzdā HDMI IN.
3. Uz labās puses panela vai tālvadības pults nospiediet pogu (Avots) un pēc tam izvēlieties režimu "HDMI".
4. Soundbar displeja paneli tiek parādīts izvēlētais režīms "HDMI" un tiek atskanota skaņa.

06 SAVIENOŠANA AR USB KRĀTUVES IERĪCI

Izmantojot sistēmu Soundbar, varat atskanot mūzikas failus, kas ierakstīti USB atmiņas ierīcēs.

USB ports USB (5V 0.5A) Mikro USB-USB adaptera kabelis -nav iekļauts komplektācijā Displejs USB

1. Pievienojiet sistēmas Soundbar mikro USB ligzdai mikro USB–USB adaptera kabeli, kura vienā galā ir USB 2.0 mikro USB spraudnis (B tipa), bet otrā galā ir standarta 2.0 USB ligzda (A tipa).

- Mikro USB–USB adaptera kabeli var iegādāties atseviški. Lai to iegādātos, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.

1. Pievienojiet USB ierīci adaptera kabela ligzdas galam.

2. Uz labās puses panela vai tālvadības pults nospiediet pogu ➞ (Avots) un pēc tam izvēlieties režimu "USB".

3. Displejā tiks parādīts uzraksts "USB".

4. Izmantojot sistēmu Soundbar, atskaņojiet mūzikas failus, kas ierakstīti USB atmiņas ierīcēs.

- Sistēma Soundbar izslēdzas automātiski (Auto Power Down), ja USB ierīce ir pievienota ilgāk nekā 20 minūtes.

Faila formāta veidu saderības saraksts

Paplašinājums	Kodeks	Iztveršanas frekvence	Datu pārraides ātrums
*.mp3 MPEG 1 Layer2	16 kHz ~ 48 kHz 80 kbps ~ 320 kbps
	MPEG 1 Layer3 16 kHz ~ 48 kHz 80 kbps ~ 320 kbps
	MPEG 2 Layer3 16 kHz ~ 48 kHz 80 kbps ~ 320 kbps
	MPEG 2.5 Layer3 16 kHz ~ 48 kHz 80 kbps ~ 320 kbps
*.wma	Wave_Format_MSAudio1	16 kHz ~ 48 kHz	56 kbps ~ 128 kbps
	Wave_Format_MSAudio2 16 kHz ~ 48 kHz 56 kbps ~ 128 kbps
*.aac AAC 16 kHz ~ 96 kHz 48 kbps ~ 320 kbps
		AAC-LC	16 kHz ~ 96 kHz
		HE-AAC	24 kHz ~ 96 kHz
*.wav	-	16 kHz ~ 48 kHz	līdz 3000 kbps
*.ogg	OGG 1.1.0	16 kHz ~ 48 kHz	50 kbps ~ 500 kbps

• Ja USB ierīcē ir saglabāts pārāk daudz mapju un failu, piekļuvei šiem failiem un to atskaņošanai sistēmā Soundbar var būt nepieciešams ilgāks laiks.

07 SAVIENOJUMA IZVEIDE AR MOBILO IERİCI

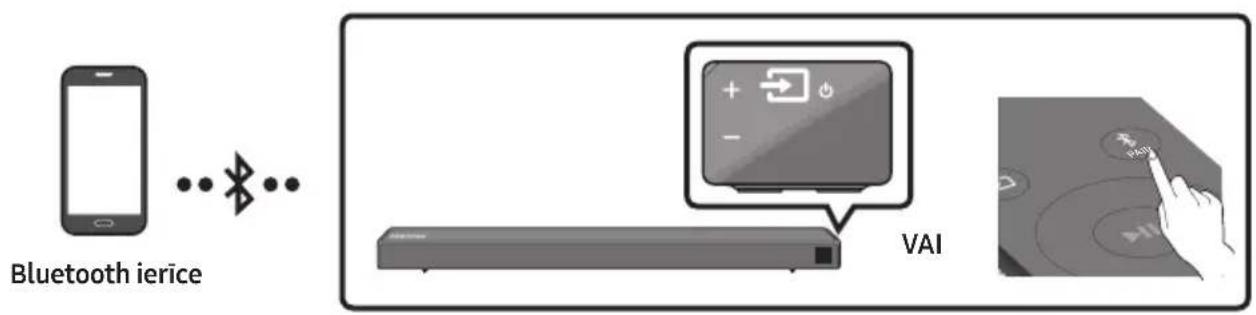

Savienošana, izmantojot Bluetooth

Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, jūs varat dzirdēt stereo skanu bez jebkādām problēmām, ko sagādā kabelu pievienošana.

- Vienlaikus var pievienot tikai vienu ierīci.

Sākotnējā savienojuma izveide

1. Nospiediet tālvadības pults pogu ✝ PAIR, lai aktivizētu režīmu "BT PAIRING".

(VAI)

a. Nospiediet labās puses paneļa pogu 📄 (Avots) un izvēlieties "BT". Ja ar sistēmu Soundbar nav savienota neviena ierīce, paziņojums "BT" pēc pāris sekundēm automātiski mainās uz "BT READY".
b. Kad tiek parādīts paziņojums "BT READY", nospiediet un vismaz 5 sekundes turiet sistēmas Soundbar labās puses panela pogu (Avots), lai tiktu parādīts paziņojums "BT PAIRING".

1. Sarakstā izvēlieties "[AV] Samsung Soundbar R6-Series".

- Kad sistēma Soundbar un Bluetooth ierīce ir savienotas, priekšējā displejā tiek parādīts uzraksts [Bluetooth ierīces nosaukums] → “BT”.

1. Atskaņojiet sistēmā Soundbar mūzikas failus no ierīces, kas ir pievienota, izmantojot Bluetooth.

Ja ierīci neizdodas pievienot

• Ja sarakstā ir redzams iepriekš pievienotas sistēmas Soundbar nosaukums (piemēram, "[AV] Samsung Soundbar R6-Series", izdzēsiet to.
• Pēc tam atkārtojiet 1. un 2. darbību.

PIEZIME

- Pēc tam kad pirmoreiz esat savienojis Soundbar ar savu mobilā ierīce, izmantojiet režīmu "BT READY", lai izveidotu atkārtotu savienojumu.

Kāda ir atškīrība starp BT READY un BT PAIRING?

• BT READY : šajā režīmā varat meklēt iepriekš savienotos televizorus vai savienot iepriekš savienotu mobilo ierīci ar Soundbar.
• BT PAIRING : Šajā režīmā varat savienot jaunu ierīci ar sistēmu Soundbar. (Nospiediet tālvadības pults pogu ✝ PAIR vai nospiediet un vismaz 5 sekundes turiet sistēmas Soundbar labajā pusē esošo pogu ➞ (Avots), kad sistēma Soundbar ir režīmā “BT”.)

PIEZIMES

• Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>.
• Bluetooth savienojuma režimā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 20 minūtes.

• Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos:

• ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks;

• ja sistēma Soundbar vienlaikus tiek savienota pārī ar vairākām Bluetooth ierīcēm;
  – ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

• Sistēma Soundbar atbalsta SBC datus (44,1 kHz, 48 kHz).
• Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.
• Nevarat izveidot sistēmas Soundbar savienojumu ar Bluetooth ierīci, kas atbalsta tikai HF (Hands Free) funkciju.
• Ja sistēma Soundbar ir savienota pārī ar Bluetooth ierīci, ierīces skenēto ierīču sarakstā atlasot ierakstu "[AV] Samsung Soundbar R6-Series", sistēma Soundbar automātiski tiek pārslēgta režimā "BT".

- Opcija ir pieejama tikai tad, ja sistēma Soundbar ir pieejama ar Bluetooth ierīci pārī savienoto ierīču sarakstā. (Ierīcei Bluetooth un sistēmai Soundbar ir jābūt iepriekš savienotām pārī vismaz vienu reizi.)

• Sistēmas Soundbar nosaukums Bluetooth ierīces meklēto ierīču sarakstā tiek parādīts tikai tad, ja sistēmas Soundbar displejā ir redzams zinojums “BT READY”.
• Sistēmu Soundbar nevar savienot pārī ar citu Bluetooth ierīci, ja ir jau aktivizēts Bluetooth režīms un sistēma ir jau savienota ar kādu Bluetooth ierīci.

Bluetooth Power ieslēgšana (SOUND MODE)

Ja iepriekš pārī savienotu Bluetooth ierīci tiek mēģināts savienot pārī ar sistēmu Soundbar, kad ir ieslēgta funkcija Bluetooth Power ieslēgšana un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.

1. Nospiediet un vismaz 5 sekundes turiet nospiestu tālvadības pults pogu SOUND MODE, kamēr ir ieslēgta sistēma Soundbar.
2. Sistēmas Soundbar displejā tiek parādīts ziņojums "ON-BLUETOOTH POWER".

Bluetooth ierīces atvienošana no sistēmas Soundbar

Bluetooth ierīces un sistēmas Soundbar savienojumu var pārtraukt. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

• Sistēmas Soundbar savienojums tiek pārtraukts.
• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums "BT DISCONNECTED".

Sistēmas Soundbar atvienošana no Bluetooth ierīces

Uz labās puses paneļa vai tālvadības pults nospiediet pogu ➞ (Avots) un pēc tam pārslēdzieties uz jebkuru režīmu, izņemot “BT”.

• Atvienošana ilgst noteiktu laiku, jo Bluetooth ierīcei ir jāsaņem atbilde no sistēmas Soundbar. (Savienojuma pārtraukšanas laiks var atšķirties atkarībā no Bluetooth ierīces.)
• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums “BT DISCONNECTED”.

PIEZIMES

• Bluetooth savienojuma režimā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.
• Sistēma Soundbar automātiski izslēdzas, ja tās ir darbības statuss Gatavs ir ildzis 20 minūtes.

Papildu informācija par tehnoloģiju Bluetooth

Bluetooth ir tehnoloğija, kas Įauj ērti izveidot ar tehnoloğiju Bluetooth saderīgu ieriču savstarpējus savienojumus, izmantojot īsu bezvadu savienojumu.

- Bluetooth ierīce atkarībā no izmantošanas veida var radīt troksni vai darbības traucējumus šādos gadījumos:

• kāda jūsu Ķermeņa daļas saskaras ar Bluetooth ierīces uztveršanas/pārvades sistēmu vai sistēmu Soundbar;
• tas ir atkarīgs no sienas stūrī vai telpas daļas radīto šķēršļu izraisītām elektriskām svārstībām;

• ierīce tiek pakļauta elektriskās strāvas traucējumiem, ko rada ierīces, tostarp medicīnas aprīkojums, mikroviļņu krāsnis un bezvadu LAN iekārtas, kas darbojas tādā pašā frekvenču joslā.

• Savienojiet sistēmu Soundbar pārī ar Bluetooth ierīci, kamēr tās atrodas tuvu viena otrai.

• Jo lielāks ir attālums starp sistēmu Soundbar un Bluetooth ierīci, jo sliktāka ir signāla kvalitāte. Ja attālums pārsniedz tehnoloģijas Bluetooth darbības diapazonu, savienojums tiek pārtraukts.
• Zonās ar sliktu signāla uztveršanas kvalitāti, iespējams, Bluetooth savienojums nedarbosies pareizi.
• Bluetooth savienojums darbojas tikai tad, ja ierīce ir tuvumā. Savienojums tiek automātiski pārtraukts, ja Bluetooth ierīce atrodas ārpus diapazona. Arī atrodoties diapazonā, skaņas kvalitāti var pasliktināt šķēršļi, piemēram, sienas vai durvis.
• Bezvadu ierīces darbības laikā var rasties elektriskie traucējumi.

Programmas Samsung Audio Remote lietošana

Lietotnes Samsung Audio Remote instalēšana

Lai kontrolētu Soundbar, izmantojot viedierīci un lietotni Samsung Audio Remote, lejupielādējiet lietotni Samsung Audio Remote Google Play veikalā.

Tirgus meklēšana : Samsung Audio Remote

Lietotnes Samsung Audio Remote palaišana

Lai palaistu un izmantotu lietotni Samsung Audio Remote, savā viedierīcē pieskarieties ikonai Audio Remote un pēc tam izpildiet ekrānā redzamos norādījumus.

SAMSUNG Audio Remote

- Lietotne Samsung Audio Remote ir saderīga tikai ar Android mobilajiem tālruņiem un mobilajām ierīcēm, kurās darbojas operētājsistēma Android OS 3.0 vai jaunāka versija.

08 TĀLVADĪBAS PULTS LIETOŠANA

Kā lietot tālvadības pulti

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLWOOFER 10 SOUNDBAR SAMSUNG

1	leslēgšana/izslēgšana	leslēdziet un izslēdziet sistēmu Soundbar.
2	Avots	Nospiediet šo pogu, lai atlasītu sistēmaiSoundbar pievienoto avotu.BT PAIRING režīmsleslēdziet režīmu “BT PAIRING”, pārslēdzietavotu uz režīmu “BT” un pēc tam nospiedietun ilgāk nekā 5 sekundes turiet nospiestupogu (Avots).
3	Skaņas izslēgšana	Nospiediet pogu (Skaņas izslēgšana), laiizslēgtu skaņu.Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.
4	SOUND MODE	Vajadzīgo skaņas režīmu var iestatīt, izvēlotiesopcijas STANDARD, SURROUND SOUND,GAME vai SMART.Ja vēlaties izbaudīt originālo skaņu, izvēlietiesrežīmu “STANDARD”.DRC (Dynamic Range Control)Šī funkcija nodrošina dinamiskā diapazonakontroli, kad atskaņojat Dolby Digitalskaņas dziesmas. Kad sistēma Soundbar irizslēgta, nospiediet un turiet pogu SOUNDMODE, lai ieslēgtu vai izslēgtu funkciju DRC(Dynamic Range Control). Kad DRC rieslēgta, skaļa skaņa tiek padarīta klusāka.(Skaņa var būt izkropļota.)Bluetooth PowerŠī funkcija automatiski ieslēdz Soundbar,kad tiek saņemts savienojuma pieprasījumsno iepriekš savienota televizora vaiBluetooth ierīces. Noklusējuma iestatījumsir leslēgta.– Nospiediet un vismaz 5 sekundesturiet pogu SOUND MODE, lai izslēgtuBluetooth Power funkciju.

5	BluetoothPAIR	Nospiediet pogu ✝ PAIR. Soundbar displejā tiek parādīts paziņojums "BT PAIRING". Šajā režimā varat sistēmu Soundbar savienot ar jaunu Bluetooth ierīci, Bluetooth ierīces meklēšanas sarakstā izvēloties sistēmu Soundbar.
6	Atskanot/pauzēt	Nospiediet pogu ▶II, lai uz laiku apturētu mūzikas faila atskanošanu.Vēlreiz nospiežot šo pogu, mūzikas fails tiek atskanots.Funkcija Auto Power Downlerīce automātiski izslēdzas tālāk minētajās situācijās.Režimā D.IN/HDMI/BT/USB: ja audio signāls nav pieejams 20 minūtes.Režimā AUX:Ja audio (AUX) kabelis ir atvienots 20 minūtes.Ja audio (AUX) kabelis ir pievienots, bet 8 stundas nav veikta ievade, izmantojot taustiņus. (Funkciju Auto Power Down var izslēgt tikai tad, kad ierīce ir režimā "AUX").Lai izslēgtu funkciju Auto Power Down, kamēr ir aktivizēts režims "AUX", nospiediet un 5 sekundes turiet nospiestu pogu ▶II. Displejā tiek parādīts paziņojums "ON-AUTO POWER DOWN" / "OFF-AUTO POWER DOWN".
7	Uz augšu/Uz leju/Pa kreisi/Pa labi	Nospiediet norādītajās vietās, lai izvēlētos Uz augšu/Uz leju/Pa kreisi/Pa labi.Nospiediet Uz augšu/Uz leju/Pa kreisi/Pa labi uz pogas, lai izvēlētos vai iestatītu funkcijas.AtkārtotLai atkārtošanas funkciju izmantotu režimā "USB", nospiediet Uz augšu pogu.Mūzikas faila izlaišanaNospiediet Pa labi pogu, lai izvēlētos nākamo mūzikas failu. Nospiediet Pa kreisi pogu, lai izvēlētos iepriekšējo mūzikas failu.Anynet+ / Auto Power Linkleslēdziet vai izslēdziet funkcijas Anynet+ un Auto Power Link.Anynet+ un funkcija Auto Power Link tiek ieslēgtas un izslēgtas, izmantojot attiecīgi Pa labi un Pa kreisi pogu.Anynet+ : Ja sistēma Soundbar ir savienota ar televizoru, izmantojot HDMI kabeli, sistēmu Soundbar varat regulēt, lietojot Samsung televizora tālvadības pulti.Nospiediet Pa labi pogu un turiet 5 sekundes, lai ieslēgtu (ON) vai izslēgtu (OFF) funkciju Anynet+.Auto Power Link : Ja sistēma Soundbar ir savienota ar televizoru, izmantojot digitālo optisko kabeli, sistēma Soundbar var automātiski ieslēgties, kad ieslēdzat televizoru. Nospiediet un 5 sekundes turiet nospiestu Pa kreisi pogu, lai ieslēgtu (ON) vai izslēgtu (OFF) funkciju Auto Power Link.Funkcija Anynet+/Auto Power Link pēc noklusējuma ir ieslēgta (ON).ID SETNospiediet un 5 sekundes turiet pogu Uz augšu, lai pabeigtu darbību ID SET (kad tiek veidots savienojums ar papildierīci).
		Skaluma limena ierobežošanas funkcijaLai pasargātu dzirdi, funkcija Skaluma ierobežošana ierobežo skaluma limeni līdz 20, ja ieslēdzat sistēmu Soundbar, kad skaluma limena iestatijums ir augstāks par 20.- Funkcijas Skaluma ierobežošana noklusējuma vērtība ir Izslēgts. Lai to aktivizētu, ieslēdziet to.- Kad ieslēgta, funkcija Skaluma ierobežošana paliek ieslēgta pat tad, kad tiek izslēgta barošana.- Lai ieslēgtu vai izslēgtu funkciju Skaluma ierobežošana, nospiediet un 5 sekundes turiet nospiestu tālvadības pults poguUz leju. Kad funkcija Skaluma ierobežošana ir izslēgta, priekšējā displejā tiek rādīts paziņojums "V FREE". Kad funkcija ir ieslēgta, displejā ir redzams paziņojums "V LOCK".
8	Skaņas regulēšana	Varat izvēlēties šādas opcijas:TREBLE, BASS vai AUDIO SYNC.Lai pielāgotu diskanta vai basa skaņu, skaņas iestatījumos izvēlieties TREBLE vai BASS un pēc tam noregulējiet skalumu no -6 līdz +6 arUz augšu/Uz lejupogu.Nospiediet un turiet nospiestu pogu(Skaņas regulēšana) aptuveni 5 sekundes, lai noregulētu katras frekvenču joslas skaņu. Frekvences 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz un 10 kHz var atlasīt, izmantojot poguPa kreisi/Pa labi, un katru frekvenci var noregulēt iestatījumu diapazonā no -6 to +6, izmantojot poguUz augšu/Uz leju.Ja televizora un sistēmas Soundbar video un audio signāli nav sinhronizēti, skaņas iestatījumos atlasietAUDIO SYNCun pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojotUz augšu/Uz lejupogu. (Nav pieejams "USB" režimā.)lespējaAUDIO SYNCtiek atbalstīta tikai dažās funkcijās.
9	WOOFER	Nospiediet pogu uz augšu vai uz leju, lai noregulētu zemfrekvenču skalruņa skalumu robežās līdz-12 vai no -6 līdz +6. Lai iestatītu zemfrekvenču skalruņa skaluma limeni 0, nospiediet pogu.
10	VOL	Spiediet pogu uz augšu vai uz leju, lai pielāgotu skaluma limeni.Skaņas izslēgšanaNospiediet poguVOL, lai izslēgtu skaņu. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.

Sistēmas Soundbar skaluma līmeņa regulēšana, izmantojot televizora tālvadības pulti

Ja jums ir Samsung televizors, sistēmas Soundbar skalumu varat regulēt, izmantojot Samsung televizora komplektācijā iekļauto IS tālvadības pulti.

Vispirms izmantojiet televizora izvēlni, lai iestatītu Samsung televizora skaņas atskaņošanu ārējos skaļruņos, pēc tam izmantojiet Samsung tālvadības pulti, lai regulētu sistēmas Soundbar skaļumu. Plašāku informāciju skatiet televizora lietotāja rokasgrāmatā. Šīs funkcijas noklusējuma režīms ir vadība, izmantojot Samsung televizora pulti. Ja izmantojat cita ražotāja televizoru, lai mainītu šīs funkcijas iestatījumus, izpildiet tālāk sniegtos norādījumus.

1. Izslēdziet sistēmu Soundbar.

BYE

1. Ja nevēlaties izmantot šo funkciju, atkārtoti spiediet un 5 sekundes turiet pogu WOOFER, līdz displejā tiek parādīts paziņojums "OFF-TV REMOTE".

5 Sec OFF-TV REMOTE

1. Ja sistēmu Soundbar vēlaties vadīt, izmantojot televizora tālvadības pulti, atkārtoti spiediet un 5 sekundes turiet pogu WOOFER, līdz displejā tiek parādīts paziņojums "ALL-TV REMOTE". Pēc tam izmantojiet televizora izvēlni, lai izvēlētos ārējos skaļruņus.

5 Sec ALL-TV REMOTE

1. Ja sistēmā Soundbar vēlaties atjaunot noklusējuma režīmu (izmantojot Samsung televizora tālvadības pulti), atkārtoti spiediet un 5 sekundes turiet pogu WOOFER, līdz displejā tiek parādīts paziņojums "SAMSUNG-TV REMOTE".

(Noklusējuma režīms) SAMSUNG-TV REMOTE

- Ikreiz, kad nospiežat uz augšu un 5 sekundes turat pogu WOOFER, režims tiek pārslēgts šādā secībā: "SAMSUNG-TV REMOTE" (Noklusējuma režims) → "OFF-TV REMOTE" → "ALL-TV REMOTE".

- Atkaribā no tālvadības pults šī funkcija var nebūt pieejama.

– Ražotāji, kas atbalsta šo funkciju: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana

Slēptā poga		Papildinformācija
Tālvadības pults poga Funkcija
WOOFER	Funkcijas TV tālvadības pulti leslēgts/ Izslēgts (Gaidstāve)	25. lpp.
(Avots)	BT savienošana 22. lpp.
▶II (Atskaņot/pauzēt)	Funkcijas Auto Power Down leslēgts/ Izslēgts (režīms AUX)	23. lpp.
	Inicializācija (Gaidstāve) 30. lpp.
	BT gatavs 13. lpp.
Pa kreisi Auto Power Link ON/OFF 23. lpp.
Pa labi Anynet+ ON/OFF 23. lpp.
Uz augšu ID SET 23. lpp.
Uz leju	Skaļuma līmeņa ierobežošana leslēgts/ Izslēgts	24. lpp.
(Skaņas regulēšana)	7 joslu EQ 24. lpp.
SOUND MODE	DRC ON/OFF (Gaidstāve) 22. lpp.
	Bluetooth Power	22. lpp.

Izvades specifikācijas dažādiem skaņu efektu režīmiem

Efekts levade			Izvade
			Bez bezvadu aizmugures skaļruņa komplekta	Ar bezvadu aizmugures skaļruņa komplektu
SOUND MODE	STANDARD	2.0 kanālu	2.1 kanālu	4.1 kanālu
		5.1 kanālu	3.1 kanālu	5.1 kanālu
	SURROUND SOUND	2.0 kanālu	3.1 kanālu	5.1 kanālu
		5.1 kanālu	3.1 kanālu	5.1 kanālu
	GAME	2.0 kanālu	3.1 kanālu	5.1 kanālu
		5.1 kanālu	3.1 kanālu	5.1 kanālu
	SMART	2.0 kanālu	3.1 kanālu	5.1 kanālu
		5.1 kanālu	3.1 kanālu	5.1 kanālu

• Samsung bezvadu aizmugurējo skalruņu komplektu var iegādāties atsevišķi. Lai iegādātos komplektu, sazinieties ar pārdevēju, no kura iegādājāties sistēmu Soundbar.

09 SIENAS STIPRINĀJUMA UZSTĀDĪŠANA

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.
• Neuzstādiet vietā, kurā ir augsta temperatūra vai augsts mitruma līmenis.
• Pārliecinieties, vai siena ir pietiekami izturīga, lai noturētu šī izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādīšanas vietu.
• legādājieties un izmantojiet turētājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, stiprinājuma skrūves nostipriniet sienas balstos.
• legādājieties tādas sienas stiprinājuma skrūves, kas ir piemērotas tās sienas tipam un biezumam, pie kuras uzstādīsit sistēmu Soundbar.
• Diametrs: M5
  – Garums: ieteicams 35 mm vai garākas.
• Pirms sistēmas Soundbar uzstādīšanas uz sienas savienojiet tās kabelus ar ārējām ierīcēm.
• Pirms ierīces uzstādīšanas pārliecinieties, vai ierīce ir izslēgta un atvienota no elektrības. Pretējā gadījumā var tikt izraisīts elektriskās strāvas trieciens.

Sienas stiprinājuma komponenti

A B A TYPE: 430mm B TYPE: 340mm B A

Sienas stiprinājuma šablons

Skrūves turētājs Skrūve

Sienas stiprinājuma kronšteinu

1. Piespiediet Sienas stiprinājuma šablons pie sienas virsmas.

2. Sienas stiprinājuma šablons ir jānovieto līdzeni.

3. Ja televizors tiks stiprināts pie sienas, uzstādiet sistēmu Soundbar vismaz 5 cm zem televizora.

TV 5 cm vai vairāk

1. Salāgojiet Sienas stiprinājuma vadotnes viduslīniju ar televizora viduspunktu (ja uzstādāt sistēmu Soundbar zem televizora) un pēc tam fiksējiet Sienas stiprinājuma šablons pie sienas, izmantojot līmlenti.

- Ja neuzstādāt sistēmu zem televizora, novietojiet Viduslinija uzstādīšanas vietas vidū.

A B C A TIVIC - 475mm B TIVIC - 230mm B A Viduslinija

1. Ar pildspalvas vai uzasināta zīmuļa galu caurduriet ar A-TYPE apzīmēto attēlu viduspunktu katrā vadotnes galā, lai atzīmētu balsta skrūvju atveru vietas, un pēc tam nonņemiet Sienas stiprinājuma šablons.

1. Izmantojot piemērota izmēra urbi, izurbiet sienā atveri katrā atzīmētajā vietā.

- Ja atzīmes neatbilst tapskrūvju novietojumam, pirms balsta skrūvju ieskrūvēšanas noteikti ievietojiet atverēs piemērotus enkurus vai saspiežamos stiprinājumus. Ja izmantojat enkurus vai saspiežamos stiprinājumus, izurbiet pietiekami lielas atveres, lai tajās varētu ievietot izmantotos enkurus vai saspiežamos stiprinājumus.

1. Izstumiet skrūvi (nav iekļauta komplektācijā) caur katru Skrūves turētājs un pēc tam cieši ieskrūvējiet katru skrūvi balsta skrūves atverē.

1. Uzstādiet 2 Sienas stiprinājuma kronšteinu pareizā virzienā sistēmas Soundbar apakšā, izmantojot 2 Skrūves.

- Veicot montāžu, pārliecinieties, vai Sienas stiprinājuma kronšteinu izvirzītās daļas atrodas aiz sistēmas Soundbar aizmugures.

Sistemas Soundbar aizmugure

Sistēmas Soundbar labā mala

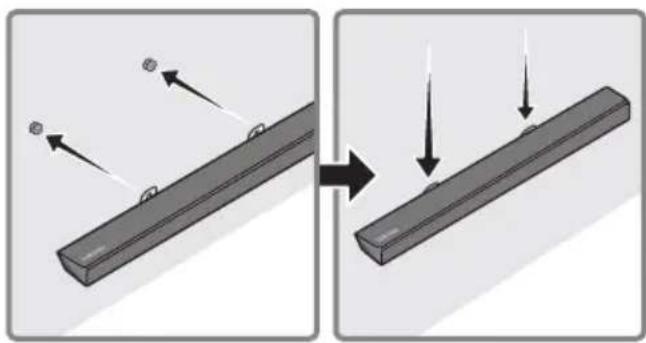

1. Uzstādiet sistēmu Soundbar ar tai piestiprinātajiem Sienas stiprinājuma kronšteinu, uzkarinot Sienas stiprinājuma kronšteinu uz sienā ieskrūvētajām Skrūves turētājs.

1. Pabīdiet sistēmu Soundbar uz leju, kā parādīts tālāk, lai Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

- levietojiet Skrūves turētājs Sienas stiprinājuma kronšteinu platākajā (apakšējā) daļa un pēc tam pabīdiet Sienas stiprinājuma kronšteinu uz leju, Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

Uzņēmums Samsung turpmāk var piedāvāt sistēmas Soundbar aparātprogrammatūras atjauninājumus.

USB ports USB (5V 0.5A) Mikro USB-USB adaptera kabelis (nav iekļauts komplektācijā)

Ja ir pieejams kāds atjauninājums, aparatprogrammatūru var atjaunināt, pievienojot USB ierīci ar tajā saglabāto aparatprogrammatūras atjauninājumu sistēmas Soundbar USB pieslēgvietai.

Papildinformāciju par atjauninājuma failu lejupielādi skatiet Samsung Electronics tīmekļa vietnē www.samsung.com → Support.

Pēc tam ievadiet vai izvēlieties savas sistēmas Soundbar modeli, izvēlieties opciju

Programmatūra un programmas un pēc tam opciju Lejupielādes. Nemiet vērā, ka funkciju nosaukumi var atšķirties. Atjaunināšanas norādijumus skatiet nākamajā lapā.

Atjaunināšanas procedūra

Svarīgi: atjaunināšanas funkcija izdzēš visus lietotāja iestatījumus. Mēs iesakām pierakstīt savus iestatījumus, lai pēc atjaunināšanas tos varētu ērti iestatīt no jauna. Nemiet vērā, ka, veicot aparātprogrammatūras atjaunināšanu, tiek atiestatīts arī zemfrekvenču skalruņa savienojums.

1. Pievienojiet sistēmas Soundbar mikro USB ligzdai mikro USB–USB adaptera kabeli, kura vienā galā ir USB 2.0 mikro USB spraudnis (B tipa), bet otrā galā ir standarta 2.0 USB ligzda (A tipa).

- Mikro USB–USB adaptera kabeli var iegādāties atseviški. Lai to iegādātos, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.

1. Izpildiet tālāk sniegtos norādījumus, lai lejupielādētu izstrādājuma programmatūru: Apmeklējiet Samsung tīmekļa vietni (samsung.com) → atrodiet modela nosaukumu - izvēlieties klientu atbalsta iespēju (tās nosaukums var mainīties).

2. Saglabājiet lejupielādēto programmatūru USB zibatmiņā un izvēlieties “Izvilkt šeit”, lai tilpatspiestu mapi.

3. Izslēdziet sistēmu Soundbar un pievienojiet USB zibatmiņu ar programmatūras atjauninājumu mikro USB adaptera kabela sievišķajam portam. Pievienojiet kabeli sistēmas Soundbar USB portam.

4. leslēdziet sistēmu Soundbar. 3 minūšu laikā tiks parādīts paziņojums "UPDATE", un tiks sākta atjaunināšana.

5. Kad atjaunināšana ir pabeigta, sistēma Soundbar tiek izslēgta. Nospiediet un vismaz 5 sekundes turiet tālvadības pults pogu ▶II. Displejā tiek parādīts paziņojums "INIT", un sistēma Soundbar tiek izslēgta. Atjaunināšana ir pabeigta.

- Šim izstrādājumam ir duālās sāknēšanas (DUAL BOOT) funkcija. Ja aparātprogrammatūras atjaunināšana neizdodas, aparātprogrammatūru varat atjaunināt vēlreiz.

1. lestatiet savus iestatijumus no jauna.

Ja netiek parādīts paziņojums UPDATE

1. Izslēdziet sistēmu Soundbar, atvienojiet un vēlreiz pievienojiet USB krātuves ierīci, kurā ir saglabāti atjaunināšanas faili, sistēmas Soundbar USB portam.

2. Atvienojiet sistēmas Soundbar barošanas vadu, pievienojiet to atpakal un pēc tam ieslēdziet sistēmu Soundbar.

PIEZIMES

- Aparātprogrammatūras atjaunināšana var nedarboties pareizi, ja USB krātuves ierīcē ir saglabāti sistēmas Soundbar atbalstīti audio faili. - Kamēr tiek veikta atjaunināšana, neizslēdziet barošanu un neatvienojiet USB ierīci. Kad aparātprogrammatūras atjaunināšana ir pabeigta, galvenā ierīce automātiski izslēdzas. - Pēc atjaunināšanas sistēmā Soundbar tiek inicializēta lietotāja iestatījumu izvēlne, lai jūs varētu iestatīt savus iestatījumus no jauna. Mēs iesakām pierakstīt savus iestatījumus, lai pēc atjaunināšanas tos varētu ērti atiestatīt. Nemiet vērā, ka, veicot aparātprogrammatūras atjaunināšanu, tiek atiestatīts arī zemfrekvenču skaļruņa savienojums. Ja pēc atjaunināšanas savienojums ar zemfrekvenču skaļruni netiek atkal izveidots automātiski, skatiet 6. lpp. Ja programmatūras atjaunināšana neizdodas, pārbaudiet, vai USB zibatmiņa nav bojāta.

- Mac OS datoru lietotājiem kā USB formātu ieteicams izmantot MS-DOS (FAT).

- Atjaunināšana, izmantojot USB, var nebūt pieejama atkarībā no USB krātuves ierīces ražotāja.

Pirms meklējat palīdzību, pārbaudiet tālāk norādīto.

Ierīci nevar ieslēgt.

Vai barošanas kabelis ir pievienots kontaktligzdai?→Pievienojiet barošanas kabeli kontaktligzdai.

Nospiežot pogu, nedarbojas attiecīgā funkcija.

Vai gaisā ir statiskā elektrība?→Atvienojiet barošanas kabeli un vēlreiz pievienojiet to.

BT režīmā rodas skaņas pārtraukumi.

→ Skatiet sadaļas par Bluetooth savienojumu 12. un 18. lpp.

Nav dzirdama skaņa.

Vai ir ieslēgta skaņas izslēgšanas funkcija?→ Nospiediet pogu VOL, lai izslēgtu šo funkciju.Vai skaļums ir iestatīts uz minimālo līmeni?→Noregulējiet skaļuma līmeni.

Tālvadības pults nedarbojas.

Vai baterijas nav tukšas?→levietojiet jaunas baterijas.Vai attālums starp tālvadības pulti un Soundbar galveno ierīci nav pārāk liels?→ Novietojiet tālvadības pulti tuvāk Soundbar galvenajai ierīcei.

Uz zemfrekvenču skaļruņa mirgo sarkanais indikators, un zemfrekvenču skaļrunis neskan.

Šāda problēma var rasties, ja zemfrekvenču skaļrunis nav savienots ar Soundbar galveno ierīci.→ Mēģiniet vēlreiz izveidot savienojumu ar zemfrekvenču skaļruni. (Skatiet 6. lpp.)

Zemfrekvenču skaļrunis ievērojami dūc un vibrē.

Mēģiniet noregulēt zemfrekvenču skaļruņa vibrācijas līmeni.→ Spiediet tālvadības pults pogu WOOFER uz augšu vai uz leju, lai regulētu zemfrekvenču skaļruņa skaļumu. (līdz -12, vai no -6 līdz +6)

12 LICENCE

DOLBY

AUDIO

Lai nosūtītu jautājumus un pieprasījumus par atvērto pirmkodu, sazinieties ar uzņēmumu Samsung pa e-pastu ([e-mail]).

14 SVARİGA PIEZİME PAR APKOPI

• Shēmas un attēli šajā lietotāja rokasgrāmatā ir nodrošināti tikai atsaucei, un tie var atšķirties no faktiskā izstrādājuma izskata.
• Šādos gadījumos var tikt iekasēta administrēšanas maksa:

(a) pēc jūsu pieprasījuma tiek izsaukts inženieris, taču izstrādājums nav bojāts (t. i., ja neesat izlasījis šo lietotāja rokasgrāmatu);

(b) esat atnesis ierīci uz remonta centru, taču izstrādājums nav bojāts(t. i., ja neesat izlasījis šo lietotāja rokasgrāmatu).

- Jūs tiksiet informēts par administrēšanas maksas apmēru pirms speciālista ierašanās.

15 SPECIFIKĀCIJAS UN NORĀDĪJUMI

Specifikācijas

Modeļa nosaukums HW-R650
USB 5V/0,5A
Svars 2,9 kg
Izmēri (P x A x Dz) 1060,0 x 59,0 x 87,5 mm
Darba temperatūras diapazons +5°C līdz +35°C
Darba mitruma diapazons 10 % līdz 75 %
PASTIPRINĀTĀJSNominālā izvades jauda	30W x 6
Atbalstītie atskanošanas formāti	LPCM 2 kanālu, Dolby AudioTM(atbalsta Dolby® Digital), DTS
BEZVADU IERĪCES IZEJAS JAUDABT raiditāja maksimālā jaudaSRD raiditāja maksimālā jauda	100 mW, 2,4 GHz – 2,4835 GHz25 mW, 5,725 GHz – 5,825 GHz
Zemfrekvenču skalruņa nosaukums PS-WR65D
Svars 6,0 kg
Izmēri (P x A x Dz) 200,0 x 353,0 x 302,0 mm
PASTIPRINĀTĀJSNominālā izvades jauda	160W
BEZVADU IERĪCES IZEJAS JAUDASRD raiditāja maksimālā jauda 25 mW, 5,725 GHz –	5,825 GHz
Kopējais energijas patēriņš gaidstāves režīmā (W) 2	0W
BluetoothPieslēgvietas deaktivizēšanas metode	Nospiediet un vismaz 5 sekundes turiet pogu SOUND MODE, lai izslēgtu Bluetooth Power funkciju.

PIEZIMES

• Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmainas specifikācijās.
• Svars un izmēri ir norādīti aptuveni.

- Ar šo uzņēmums Samsung Electronics paziņo, ka šis aprīkojums atbilst Direktīvas 2014/53/ES prasībām.

Pilns ES atbilstības deklarācijas teksts ir pieejams tīmekļa vietnē:

http://www.samsung.com, izvēlieties Atbalsts > Meklēšanas atbalsts un ievadiet modela nosaukumu.

Šo aprīkojumu drīkst lietot visās ES valstīs.

[Pareiza atbrīvošanās no šī izstrādājuma baterijām]

(Attiecas uz valstīm, kur tiek izmantotas atseviškas savākšanas sistēmas.)

Šis markējums uz baterijas, rokasgrāmatas vai iepakojuma norāda, ka pēc šajā izstrādājumā ietverto bateriju kalpošanas laika beigām no tām nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Ja ir atzīmēti kīmiskie simboli Hg, Cd vai Pb, baterija satur dzīvsudrabu, kadmiju vai svinu tādā līmenī, kas pārsniedz Direktīvā 2006/66/EK noteiktos standartlīmeņus. Ja baterijas netiek pareizi izmestas, šīs vielas var nodarīt kaitējumu cilvēku veselībai vai videi.

Lai aizsargātu dabas resursus un veicinātu materiālu atkārtotu lietošanu, lūdzu, nodaliet baterijas no citu veidu atkritumiem un nododiet tās pārstrādei atbilstoši vietējai bezmaksas bateriju pārstrādes sistēmai.

Pareiza atbrīvošanās no šī izstrādājuma

(elektriskā un elektroniskā aprīkojuma atkritumi)

(Attiecas uz valstim, kur tiek izmantotas atseviškas savākšanas sistēmas.)

Šis markējums uz izstrādājuma, piederumiem vai dokumentācijas norāda, ka pēc izstrādājuma kalpošanas laika beigām no izstrādājuma un tā elektroniskajiem piederumiem (piemēram, lādētāja, austinām, USB kabeļa) nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Lai nepieļautu iespējamu kaitējumu apkārtējai videi vai cilvēku veselībai nekontrolētas atkritumu likvidēšanas dēļ, atdaliet šos priekšmetus no citu veidu atkritumiem un utilizējiet tos atbilstoši prasībām, tādējādi veicinot materiālo resursu ilgtspējīgu atkārtoto izmantošanu.

Lai saņemtu detalizētu informāciju par to, kur un kā var nogādāt šos priekšmetus, lai tos pārstrādātu videi draudzīgā veidā, mājsaimniecību lietotājiem ir jāsazinās ar mazumtirgotāju, no kura viņi iegādājās šo izstrādājumu, vai vietējo valsts iestādi.

Komerclietotājiem ir jāsazinās ar piegādātāju un jāiepazīstas ar pirkšanas līguma noteikumiem un nosacījumiem. Šo izstrādājumu un tā elektroniskos piederumus nedrīkst sajaukt ar citiem likvidējamiem uzņēmuma atkritumiem.

Informāciju par uzņēmuma Samsung saistībām vides aizsardzības jomā un ar izstrādājumu saistītajiem tiesību aktos noteiktajiem pienākumiem, piemēram, REACH, WEEE, Akumulatori, skatiet vietnē: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

SAUGOS INFORMACIJA

SAUGOS İSPĖJIMAI

NENUIMKITE DANGTELIO (ARBA GALINĖS DALIES), KAD SUMAŽINTUMĖTE ELEKTROS SMŪGIO PAVOJŲ.

JRENGINYJE NÉRA DALIŲ, KURIŲ TECHNINĖ PRIEŽIŪRĄ GALI ATLIKTI NAUDOTOJAS. DĖL TECHNINĖS PRIEŽIŪROS DARBŲ KREIPKITĖS L KVALIFIKUOTUS TECHNINĖS PRIEŽIŪROS SPECIALISTUS.
