Produkto tipas	Gartraukis
Prekės ženklas	Beko
Modelis	CFB 5310 W
Spalva	Balta
Montavimo tipas	Montuojamas ant sienos
Matmenys (PxGxA) apytiksliai	598 x 490 x 150 mm (reguliuojamas aukštis)
Svoris apytiksliai	12 kg
Maitinimo šaltinis	220-240 V ~ 50-60 Hz
Variklio galia	50 W
Variklio izoliacijos klasė	F klasė
Izoliacijos klasė	II klasė
Didžiausias oro srautas	205 m³/val
Greičių skaičius	3 (Žemas, Vidutinis, Aukštas)
Apšvietimo tipas	LED lempa (keičiama)
Lempos galia	3 W
Lempos lizdas	E14
Lempos šviesos srautas	320 lm
Spalvos temperatūra	2700 K (šilta balta)
Riebalų filtras	Aliuminnis, plaunamas (tinka indaplovėje)
Anglies filtras (neprivalomas)	Aktyvios anglies, keisti kas 3 mėnesius
Veikimo režimai	Ištraukimas (su ortakiu) arba Recirkuliacija (su anglies filtru)
Minimalus atstumas nuo kaitlentės	65 cm (elektrinei arba dujinei)
Triukšmo lygis apytiksliai	Nenurodyta vadove; tipiškai 50-65 dB(A)

Dažnai užduodami klausimai - CFB 5310 W BEKO

Koks minimalus atstumas tarp kaitlentės ir gartraukio?

Minimalus atstumas nuo indų atraminio paviršiaus iki žemiausios gartraukio dalies turi būti ne mažesnis kaip 65 cm. Dujinėms kaitlentėms vadovaukitės kaitlentės gamintojo instrukcijomis, jei jos nurodo didesnį atstumą.

Kaip dažnai turėčiau valyti riebalų filtrą?

Esant normaliam naudojimui, aliumininį riebalų filtrą valykite bent kartą per mėnesį. Jį galima plauti skystu plovikliu ir vandeniu, taip pat tinka indaplovėje. Spalvos pasikeitimas yra normalus.

Kaip dažnai turėčiau keisti anglies filtrą?

Naudojant gartraukį recirkuliacijos režimu, aktyvios anglies filtrą keiskite kas 3 mėnesius. Anglies filtras negali būti plaunamas ir turi būti įsigytas iš įgalioto serviso centro.

Kokio tipo lempą naudoja gartraukis ir kaip ją pakeisti?

Gartraukis naudoja E14 lempą, kurios galia 3 W, įtampa 230 V, šviesos srautas 320 lm. Norėdami pakeisti, atjunkite maitinimą, leiskite lempai atvėsti, tada išimkite seną lempą ir įstatykite naują to paties tipo (ILCOS kodas DRGSB/C/UB-3/27/1B-230-E14-55).

Ar galiu naudoti gartraukį be ortakio?

Taip, galite naudoti recirkuliacijos režimu, įdiegę aktyvios anglies filtrą. Šiuo režimu oras filtruojamas ir grąžinamas į virtuvę. Įsitikinkite, kad iš dūmtraukio adapterio viduje esančios sklendės yra pašalintos.

Ką daryti, jei gartraukis neveikia?

Patikrinkite saugiklį ir elektros jungtį. Įsitikinkite, kad tinklo įtampa yra tarp 220-240 V. Taip pat patikrinkite, ar veikia kiti virtuvės prietaisai. Jei ne, kreipkitės į įgaliotą serviso centrą.

Kaip reguliuoti greičio nustatymus?

Naudokite V mygtuką greičiams perjungti: 0 (išjungta), 1 (žemas), 2 (vidutinis), 3 (aukštas). Žemas greitis nuolatiniam tyliam vėdinimui, vidutinis normaliam naudojimui, o aukštas intensyviems kvapams ar garams.

Koks didžiausias gartraukio oro srautas?

Didžiausias oro srautas didžiausiu greičiu yra 205 m³ per valandą. Siekiant taupyti energiją, kai įmanoma, naudokite mažesnius greičius.

Kokia lempos energijos vartojimo efektyvumo klasė?

Įmontuota lempa priskiriama energijos vartojimo efektyvumo klasei 'F'. Rekomenduojama lempą naudoti tik maisto gaminimo zonai apšviesti, o ne bendram kambario apšvietimui.

Ar saugu naudoti gartraukį su dujine kaitlente?

Taip, tačiau laikykitės ne mažesnio kaip 65 cm atstumo. Niekada nepalikite aukštų atvirų liepsnų po gartraukiu ir visada stebėkite gaminimą. Patalpoje turi būti pakankamas vėdinimas, jei tuo pačiu metu naudojami dujiniai prietaisai.

NAUDOJIMO INSTRUKCIJA CFB 5310 W BEKO

Pirmiausia perskaitykite šią naudojimo instrukciją!

Brangus kliente,

Dékojame, kad pasirinkote šj “Beko” prietaisą. Tikimės, kad šiuo prietaisu, kuris buvo pagamintas naudojant aukščiausios kokybės moderniausią technologiją, liksite patenkinti. Dėl to, prieš pradėdami naudoti šj prietaisą, perskaitykite visą šią naudojimo instrukciją bei prie jos pridedamus dokumentus ir juos pasilikite, jei prireiktų ateityje. Jeigu atiduotumėte šj prietaisą kam nors kitam, kartu atiduokite ir šią naudojimo instrukciją. Laikykitės naudojimo instrukcijoje pateiktų nurodymų, atkreipkite dėmesį į visą informaciją ir įspėjimus.

Atkreipkite dėmesį, kad ši naudojimo instrukcija gali būti taikoma ir kitiems modeliams. Modelių skirtumai yra aiškiai aprašyti šioje instrukcijoje.

Ženklu reikšmės

Įvairiuose šios naudojimo instrukcijos skyriuose naudojami šie simboliai:

Svarbi informacija ir naudingi patarimai, kaip naudoti prietaisą.

JSPĖJIMAS: Įspėjimai apie pavojingas situacijas, keliančias pavojų gyvybei ir turtui.

lspèjimas dèl gaisro pavojaus.

Įspėjimas dėl elektros smūgio.

Elektros smūgio saugos klasė.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

1.1 Bendrieji saugos reika-lavimai

Svarbios saugos instrukcijos Atidžiai perskaitykite ir pasilikite ateičiai Šiame skyriuje pateikiama saugos informacija, kuri padės išvengti gaisro, elektros smūgio, mikrobangų krosnelės spinduliuo-jamos energijos poveikio pavojaus, susižeidimų ar materialinės žalos. Jei nesilaikysite šių instrukcijų, nebebus taikoma garantija.

- “Beko” gaminiai atitinka galio-jančius saugos standartus, todėl, jeigu prietaisas arba jo maitinimo laidas būtų pažeistas, jį privalo paleisti platintojas, aptarnavimo centras ar specialistas arba bet kuris kitas įgaliotasis atstovas, kad būtų išvengta bet kokių pavojų. Klaidingi arba netinkami remonto darbai gali kelti pavojų ir riziką vartotojui.

- Šis jrenginys yra skirtas naudoti buitiniams ir panašiems tiks-lams, pvz.:

- darbuotojų valgomuosiuose, pavyzdžiui, parduotuvėse, biuruose ir kitoje darbo aplinkoje;

- ūkininkų gyvenamuosiuose namuose;

- klientams viešbučiuose ir ki-toje gyvenamojo aplinkoje;

— viešbučiuose, kuriose siūloma nakvynė su pusryčiais.

- Prietaisą naudokite tik pagal pa-skirtį, aprašytą šiose naudojimo instrukcijose.

• Gamintojas neatsako už žalą, patirtą dėl netinkamo gaminio įrengimo ar naudojimo.

- Šj prietaisą leidžiama naudoti vaikams nuo 8 metų amžiaus ir asmenims, turintiems fizinių, jutimo ar psichinių negalių, arba neturintiems patirties ir žinių, kaip naudoti šj prietaisą, su są- lyga, kad jie bus prižiūrimi arba išmokyti, kaip saugiai naudoti šj prietaisą, ir supras atitinkamus pavojus.

- Neleiskite vaikams žaisti su šiuo prietaisu. Neprižiūrimi vaikai negali atlikti valymo ir naudotojo atliekamų techninės priežiūros darbų.

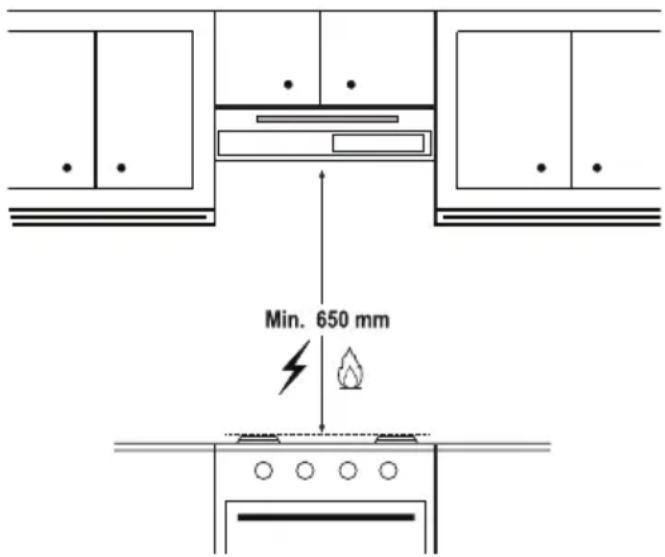

- Mažiausias atstumas tarp kaitlentės virimo indų atraminio paviršiaus ir žemiausios gaminio

1 Svarbios saugos ir aplinkos apsaugos taisyklės

dalies turi būti bent 65 cm.

- Jei dujinės kaitlentės montavimo instrukcijose nurodytas didesnis atstumas, reikia j jj atsižvelgti.

- Pasirūpinkite, kad jūsų elektros tinklo duomenys atitiktų prietaiso kategorijos plokštelėje nurodytus duomenis.

- Niekada nenaudokite prietaiso, jeigu šis yra sugadintas arba pa- žeistas jo maitinimo laidas.

- Saugokite maitinimo laidą, kad jis nebūtų suspaustas, užlenktas arba trinamas į aštrius kraštus. Saugokite maitinimo kabelį nuo įkaitusių paviršių ir atviros ugnies.

- Prietaisą junkite tik prie jžeminto elektros lizdo.

JSPĖJIMAS: Nejunkite prietaiso prie elektros tinklo, kol jis néra visiškai sumontuotas.

- Prietaisą pastatykite taip, kad elektros kištukas visada būtų pasiekiamas.

- Nelieskite lempučių, jeigu jos ilgai švietė. Jos bus karštos, dėl to galite nusideginti rankas.

- Laikykitės kompetentingų val-džios institucijų nustatytų tai-

syklių dėl ištraukiamojo oro išleidimo (šis įspėjimas netaikomas, jeigu prietaisas naudojamas be dūmtraukio).

- Ijunkite prietaisą po to, kai pa-statysite ant kaitvietės puodą, keptuvę ir t.t. Priešingu atveju dėl didelio karščio kai kurios jūsų gaminio dalys gali deformuotis.

- Išjunkite kaitvietę prieš nuim-dami nuo jos puoda, keptuve ir t.t.

- Nepalikite ant kaitvietės karšto aliejaus. Keptuvės su karštu aliejumi gali tapti užsidegimo priežastimi.

- Atkreipkite dėmesį į užuolaidas ir uždangalus, nes kepant, pvz., bulvių šiaudelius, aliejus gali už-siliepsnoti.

- Riebalų filtrą reikia keisti bent kartą per mėnesį. Anglies filtrą reikia keisti bent kartą per 3 mėnesius.

- Gaminys turi būti valomas pagal naudojimo instrukcija. Jei valymas atliktas ne pagal naudojimo instrukcija, gali kilti gaisro pavojus.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

• Vietoje dabartinio filtro nenaudo-kite ugniai neatsparių filtravimo medžiagų.
• Naudokite tik originalias arba ga-mintojo rekomenduojamas dalis.
• Nenaudokite prietaiso be filtro ir neišimkite filtrų iš veikiančio prietaiso.
• Atsiradus liepsnai, išjunkite gaminį ir maisto gaminimo prietaisus.
• Atsiradus liepsnai, ją użdenkite ir jokiu būdu negesinkite vandeniu.
• Jeigu prietaiso nenaudojate arba prieš jį valydami, atjunkite jį nuo elektros tinklo.
• Patalpoje, kurioje vienu metu veikia virš elektrinės kaitlentės montuojamas garų rinktuvas ir kiti, ne elektra maitinami prietaisai, neigiamas slėgis neturi viršyti 4 Pa (4 x 10 bar).
• Patalpoje, kurioje naudojamas prietaisas, mazutu arba dujomis kūrenamų prietaisų, pvz., šildytuvo, išmetamos dujos privalo būti visiškai izoliuotos arba tokie prietaisai privalo būti hermetiški.
  • Dūmtraukiui prijungti naudokite 120 mm arba 150 mm skers-

mens vamzdžius. Vamzdžio jungtis turi būti kuo trumpesnė, o alkūnių skaičius – minimalus.

Pavojus uždusti! Visas pakuotės dalis laikykite vaikams nepasiekiamoje vietoje.

ATSARGIAI: Naudojant su mais-to gaminimo prietaisais, liečiamos prietaiso dalys gali jkaisti.

• Gaminio išleidimo vamzdžio negalima jungti prie ortakių, kuriuose yra kitų dūmų.
• Vienu metu patalpoje naudojant virš elektrinės kaitlentės mon-tuojamą garų rinktuvą ir dujomis arba kitu kuru kūrenamus prietaisus ventiliacija gali būti nepakankama (ši nuostata gali būti netaikoma prietaisams, kurie orą išleidžia tik atgal į patalpą).
• Ant gaminio sudėti daiktai gali nukristi. Nedėkite jokių daiktų ant gaminio.
• Neuždeginėkite po gaminiu.

JSPĖJIMAS: Prieš montuodami garų rinktuva, nuimkite apsaugines plėveles.

- Niekada nepalikite atviros liepsnos po veikiančiu garų rinktuvu.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

- Naudojant gruzdintuves, jas reikia nuolat prižiūrėti: per daug įkaitęs aliejus gali užsiliepsnoti.

1.2 Atitiktis EEJA direktyvai ir atitarnavusio gaminio sutvarkymas:

Šis gaminys atitinka ES EEJA direktyvą (2012/19/ES). Šis gaminys žymimas elektros ir elektroninės įrangos atlieku (EEJA) simboliu.

Šis simbolis reiškia, kad, kai produktas tampa nebenaudojamas, jo negalima šalinti kartu su kitomis buitinėmis atliekomis. Panaudotą prietaisą būtina pristatyti į elektros ir elektroninių prietaisų surinkimo ir perdirbimo punktą. Norėdami sužinoti, apie surinkimo ir perdirbimo punktus - susisiekite su vietos institucijomis arba pardavėju. Kiekvienas atliekame svarbų vaidmenį saugodami gamtą ir perdirbdami senus buitinius prietaisus. Atitinkamas panaudotų buitinių prietaisų šalinimas padeda išvengti neigiamos žalos gamtai ir žmo- gaus sveikatai.

1.3 Atitiktis RoHS direktyvai

Jūsų įsigytas gaminys atitinka ES RoHS direktyvą (2011/65/ES). Jame nėra direktyvoje nurodytų kenksmingų ar draudžiamų medžiagų.

1.4 Informacija apie pakuotę

Šio gaminio pakavimo medžiagos paga- mintos iš pakartotinai panaudojamų medžiagų, atsižvelgiant į mūsų nacional- linius aplinkosaugos reglamentus.

Neišmeskite pakavimo medžiagų kartu su buitinėmis atliekomis arba kitomis šiukšlėmis. Jas atiduokite į vietinių valdžios institucijų nurodytus pakavimo medžiagų surinkimo punktus.

2 Jūsų prietaiso techninės specifikacijos

2.1 Apžvalga

1. Kūnas
2. Riebalų filtras
3. Stiklo dangtis
4. Valdymo skydelis
5. Kaminas

2.2 Techniniai duomenys

Modelis	CFB 5310 X - CFB 5310 WCFB 6310 W - CFB 6310 XHNS 61110 X
Tiekimo įtampa	220-240V ~ 50 -60 Hz
Lemputės galia	3 W
Variklio galingumas	50 W
Oro srautas – 3. lygis	205 m^3/h
Variklio izoliacijos klasė	klasė F
Izoliacijos klasė	klasė I

3 Prietaiso naudojimas

3.1 Prietaiso valdymas

RAKTAS FUNKCIJA
L: Apšvietimo jjungimo ir išjungimo mygtukas	Jjungia ir išjungia apšvietimą
V: Greičio mygtukas	Nustato gartraukio darbinį greitį:0. Jjungia ir išjungia gartraukio variklj1. Mažas greitis, naudojamas nuolatiniam ir tyliam oro pakeitimui esant nedideliam garų kiekiui.2. Vidutinis greitis, tinkamas daugumai darbo sąlygų, užtikrina tinkamą ventiliuojamo oro srauto / triukšmo santykį.3. Maksimalus greitis, naudojamas garams, susikaupusiems per ilgesnį laiko tarpą, šalinti.

• Ištraukiantis gartraukis skirtas naudoti tiktai namuose pašalinti kvapus iš virtuvės.
• Niekada nenaudokite jo jokiems kitiems tikslams negu jis yra skirtas.

- Nepalikite aukštos atviros liepsnos po veikiančiu gartraukiu.

• Reguliuokite liepsnos aukštį taip, kad būtų kaitinama tik puodo apačia ir liepsna nekiltų puodo šonais.
• Gruzdintuvę ant liepsnos reikia visą laiką stebėti, nes perkaitęs aliejus gali užsiliepsnoti.

3.2 Energijos efektyvumas

• kai gartraukis veikia, reguliuokite greičio lygį pagal garų ir kvapo intensyvumą, kad gartraukis be reikalo nenaudotų energijos.
• Íprastomis sąlygomis rinkitės mažą greitį (1-2), o jei garai ir kvapai yra intensyvūs, nustatykite didesnį greitį (3).

- Lemputės gartraukyje yra skirtos apšviesti gaminimo zoną.

3.3 Gartraukio veikimas:

• Gartraukis turi keliais greičiais nustatomą ventiliatorių su varikliu.
• Kad gartraukis veiktų geriau, įprastomis sąlygomis rekomenduojame rinktis mažą greitį, o kai garų ir dūmų yra daug – didelį greitį.

3 Prietaiso naudojimas

• Gartraukj galima jjungti spaudžiant norimo greičio mygtuka (V1, V2, V3).
• Gaminimo zoną galima apšviesti spaudžiant apšvietimo myqtuka. (L)

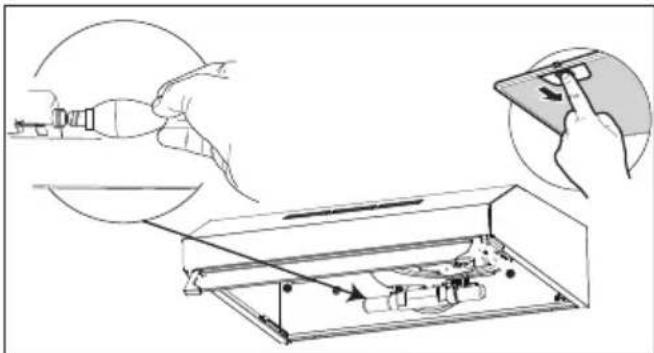

3.4 Lempučių pakeitimas

• Prieš pakeisdami lemputę atjunkite gartraukį nuo maitinimo šaltinio.
• Nelieskite jkaitusių lempučių.
• Nelieskite tiesiai rankomis pakeistos lemputė.

Lempučių galite įsigyti iš įgaliotųjų aptarnavimo atstovų.

Elektros lemputė
Lemputės galingumas	3 W
Laikiklis / lizdas	E14
Lemputės įtampa	230 V
ILCOS kodas	DRGSB/C/UB-3/27/1B-230-E14-55
Dydis	D35x98 mm
Šviesos srautas	320 lm
Susietoji spalvinė temperatūra	2700 K

Šiame gaminyje yra “F” efektyvumo klasės energijos suvartojimo šviesos šaltinis.

3.5 Naudojimas su dūmtraukiu

šalinami per dūm- traukio vamzdį, pritvirtintą prie gartraukio jungiamosios galvutės.

- Dūmtraukio skersmuo turi atitikti jungiamojo žiedo skersmenj. Kad oras būtų lengvai ištraukiamas iš patalpos per horizontaliai tvirtinamą vamzdį, vamzdį reikia sumontuoti šiek tiek pakreiptą j viršų (10° kampu).

3.6 Naudojimas be dūmtraukio

truojamas per an- glies filtrą ir išmetamas atgal j patalpą. Jei namuose nėra dūmtraukio, naudojamas an- glies filtras.

• Jei gartraukis bus naudojamas be dūmtraukio jungties, išimkite iš dūmtraukio adapterio nukreipiklius.
• Išimkite aliuminio filtrą. Norėdami sumontuoti anglies filtrą, j įstatykite centre tarp abiejų ventiliatoriaus korpuso dalių ir užfiksuokite spaus-tukus. Pritvirtinkite filtrą sukdami spaustukus į kaire arba į dešinę.
• Istatykite aliuminio filtrą.

4 Valymas ir priežiūra

Prieš atlikdami valymo ir priežiūros darbus atjunkite prietaisą arba iš-junkite pagrindinį maitinimo jungiklj, arba atsukite saugiklj, esantį gar-traukyje.

Valykite tik neutraliu valymo skysčiu sudrėkinta šluoste. Nevalykite su kitais įrankiais ar instrumentais. Nenaudokite braižančių produktų. Nenaudokite alkoholio.

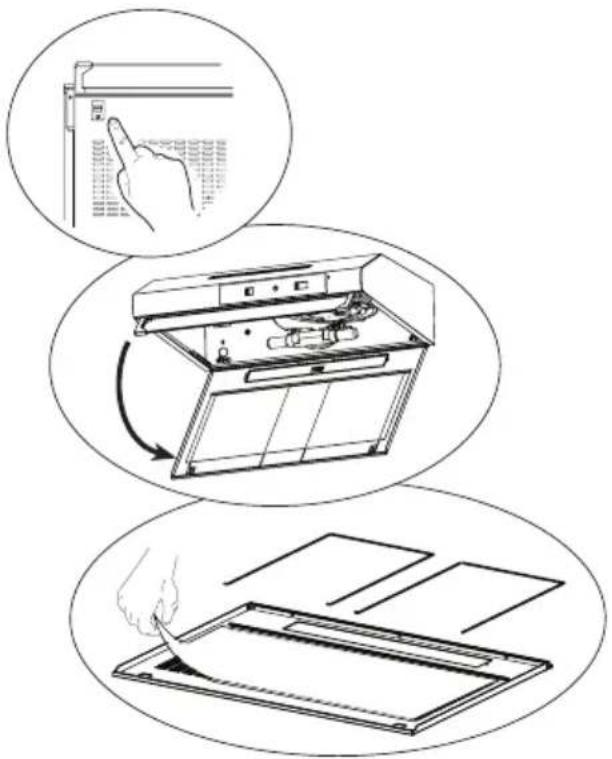

4.1 Aliuminio filtrų išėmimas

Šis filtras surenka riebalų daleles iš oro. Iš pradžių išimkite aliuminio filtrus. Nuplaukite filtrus su indų plovikliu ir išskalaukite vandeniu, kai išdžiūsta, įstatykite atgal. Aliumininiai riebalų filtrai gali pakeisti spalvą plaunant, tai normalu, filtro dėl to keisti nereikia.

Aliuminio filtrus taip pat galima plauti indaplovėje.

DÉMESIO: Rekomenduojama filtrą valyti kiekvieną mènesį, kai jis naudojamas įprastu dažnumu.

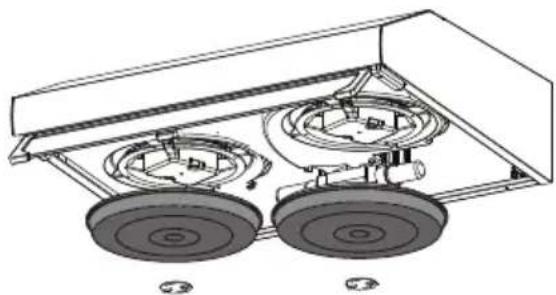

Šis filtras pašalina gaminimo kvapus. Nuo kvapų apsaugančiuose filtruose yra anglies (aktyvintos anglies). Nepriklausomai nuo to, ar naudojate anglies filtrą, ar ne, visada turi būti įstatyti aliuminio filtrai. Nenaudokite prietaiso be šių aliuminio filtrų.

• Anglies filtrų negalima plauti.
• Juos reikia keisti kas maždaug 6 mėnesius.
• Anglies filtrų galite įsigyti iš įgaliotųjų aptarnavimo įmonių.

5 Prietaiso jrengimas

DĖMESIO: Prieš pradėdami montuoti perskaitykite naudotojo vadovo saugos informaciją.

DĖMESIO: Nejstačius varžtu ir stabilizatorių pagal šias instrukcijas gali ištikti elektros smūgis.

Žr. montavimo vadovo 143 psl.

Dėl gartraukio sumontavimo kreipkitės į artimiausią įgaliotąjį techninio aptarnavimo centro atstovą. Vartotojas yra atsakingas už vietos, elektros ir duju instaliacijos paruošimą šiam gaminiui.

5.1 Padèties nustatymas

- Atstumas tarp viryklės ir gartraukio turi būti įvertintas prieš pradedant montavimo darbus. Jis turi sudaryti 65 cm .

- Atstumą reikia matuoti nuo gartraukio grote-lių dujinėms viryklėms, nuo stiklinio paviršiaus elektrinėms viryklėms.

5.2 Saugojimas

• Jeigu prietaiso ilgai nenaudosite, padėkite jį j saugią vietą.
• Patikrinkite, ar prietaisas yra atjungtas nuo elektros tinklo, atvėsęs ir visiškai sausas.
• Prietaisą laikykite vėsioje, sausoje vietoje.
• Saugokite prietaisą nuo vaikų.

5.3 Tvarkymas ir transportavimas

• Tvarkydami ir transportuodami prietaisą neškite originalioje pakuotėje. Prietaiso pakuotė apsaugo jį nuo fizinių pažeidimų.
• Nedėkite didelių apkrovų ant prietaiso ar pakuotės. Prietaisas galį būti sugadintas.
• Numetus prietaisą jis neveiks arba sugadins jj visam laikui.

6 Trikčių šalinimas

Trikčių šalinimas Priežastis Pagalba
Gaminys neveikia. Patikrinkite	saugiklj. Saugiklis gali būti uždarytas, atidarykite jj.
Gaminys neveikia. Patikrinkite	elektros jungtį. Tinklo įtampa turėtų būti	220 – 240 V.
Gaminys neveikia. Patikrinkite	elektros jungtį. Patikrinkite, ar kiti jūsų virtuvės gaminiai veikia.
Apšvietimo lemputė neveikia.	Patikrinkite elektros jungtį. Tinklo įtampa turėtų būti 220 – 240 V.
Apšvietimo lemputė neveikia.	Patikrinkite lemputės jungiklj. Lemputės	jungiklis turėtų būti jjungtas.
Apšvietimo lemputė neveikia.	Patikrinkite lemputes. Gaminio lemputės	neturėtų būti sugedusios.
Gaminio oro įsiurbimas prastas.	Patikrinkite aliuminio filtrą. Aliuminio alyvos filtrą normaliomis sąlygomis reikia valyti bent kartą per mėnesį.
Gaminio oro įsiurbimas prastas.	Patikrinkite oro išleidimo angą. Oro išleidimo dūmtakis turėtų būti „jjungtas“ padėtyje.
Gaminio oro įsiurbimas prastas.	Patikrinkite anglies filtrą. Gaminiams su	anglies filtrais paprastai filtrus reikia keisti kas 3 mėnesius.
