Toote tüüp	Kubu
Bränd	Beko
Mudel	CFB 5310 W
Värv	Valge
Paigaldustüüp	Seinale paigaldatav korsten
Mõõtmed (L x S x K) u.	598 x 490 x 150 mm (reguleeritav kõrgus)
Kaal u.	12 kg
Toiteallikas	220-240 V ~ 50-60 Hz
Mootori võimsus	50 W
Mootori isolatsiooniklass	F klass
Isolatsiooniklass	II klass
Maksimaalne õhuvool	205 m³/h
Kiiruste arv	3 (madal, keskmine, kõrge)
Valgustustüüp	LED lamp (vahetatav)
Lambi võimsus	3 W
Lambi pesa	E14
Lambi valgusvoog	320 lm
Värvitemperatuur	2700 K (soe valge)
Rasvafilter	Alumiinium, pestav (nõudepesumasina kindel)
Süsinikfilter (valikuline)	Aktiivsüsi, vahetage iga 3 kuu tagant
Töörežiimid	Väljatõmme (kanaliseerimine) või retsirkulatsioon (süsinikfiltriga)
Minimaalne kaugus pliidist	65 cm (elekter või gaas)
Müratase u.	Ei ole juhendis määratud; tüüpiline 50-65 dB(A)

Korduma kippuvad küsimused - CFB 5310 W BEKO

Milline on minimaalne kaugus pliidi ja kubu vahel?

Minimaalne kaugus peab olema vähemalt 65 cm toiduvalmistamisnõude toetuspinnast kubu madalaima osani. Gaasipliitide puhul järgige pliidi tootja juhiseid, kui need määravad suurema kauguse.

Kui sageli peaksin rasvafiltrit puhastama?

Tavalise kasutuse korral puhastage alumiiniumist rasvafiltrit vähemalt kord kuus. Seda saab pesta vedela pesuaine ja veega ning see on ka nõudepesumasina kindel. Värvimuutus on normaalne.

Kui sageli peaksin süsinikfiltrit vahetama?

Kui kasutate kubu retsirkulatsioonirežiimis, vahetage aktiivsöefiltrit iga 3 kuu tagant. Süsinikfiltrit ei saa pesta ja see tuleb osta volitatud teeninduskeskusest.

Millist tüüpi lampi kubu kasutab ja kuidas seda vahetada?

Kubu kasutab E14 lampi võimsusega 3 W, pingega 230 V ja valgusvooga 320 lm. Vahetamiseks ühendage toide lahti, laske lambil jahtuda, seejärel eemaldage vana lamp ja sisestage uus sama tüüpi lamp (ILCOS kood DRGSB/C/UB-3/27/1B-230-E14-55).

Kas ma saan kasutada kubu ilma kanaliseerimiseta?

Jah, saate seda kasutada retsirkulatsioonirežiimis, paigaldades aktiivsöefiltri. Selles režiimis õhk filtreeritakse ja suunatakse tagasi kööki. Veenduge, et korstnaadapteri sisemised klapid on eemaldatud.

Mida peaksin tegema, kui kubu ei tööta?

Kontrollige kaitset ja elektriühendust. Veenduge, et võrgupinge on vahemikus 220-240 V. Kontrollige ka, kas teised köögiseadmed töötavad. Kui mitte, võtke ühendust volitatud teeninduskeskusega.

Kuidas reguleerida kiiruse sätteid?

Kasutage nuppu V, et liikuda läbi kiiruste: 0 (väljas), 1 (madal), 2 (keskmine), 3 (kõrge). Madal kiirus pidevaks vaikseks ventilatsiooniks, keskmine tavakasutuseks ja kõrge tugevate lõhnade või auru korral.

Milline on kubu maksimaalne õhuvool?

Maksimaalne õhuvool kõrgeimal kiirusel on 205 m³ tunnis. Energiasäästu huvides kasutage võimaluse korral madalamaid kiirusi.

Milline on lambi energiatõhususe klass?

Sisseehitatud lamp on energiatõhususe klassiga 'F'. Soovitatav on kasutada lampi ainult toiduvalmistusala valgustamiseks, mitte üldiseks ruumivalgustuseks.

Kas kubu on ohutu kasutada gaasipliidiga?

Jah, kuid hoidke minimaalset vahemaad 65 cm. Ärge kunagi jätke kõrgeid lahtisi leeke kubu alla ja jälgige alati toiduvalmistamist. Gaasiseadmete üheaegsel kasutamisel peab ruumis olema piisav ventilatsioon.

KASUTUSJUHEND CFB 5310 W BEKO

Täname, et valisite Beko seadme. Loodetavasti saate parimad tulemused, kuna see toode on valmistatud väga kvaliteetselt ja uusima tehnoloogiaga. Selleks tutvuge enne toote kasutamist hoolikalt kasutusjuhendi ja köigi kaasasolevate dokumentidega ning hoidke need tuleviku tarbeks alles. Kui annate toote üle kellelegi teisele, andke kaasa ka kasutusjuhend. Järgige köiki juhiseid, pöörates tähelepanu kasutusjuhendis toodud teabele ja köikidele hoiatustele.

Pidage meeles, et see kasutusjuhend võib kehtida ka teiste mudelite kohta. Mudelitevahelisi erinevusi on kasutusjuhendis selgelt kirjeldatud.

Sümbolite tähendused

Selle kasutusjuhendi erinevates jaotistes kasutatakse järgmisi sümboleid.

Oluline teave ja kasulikud nõuanded kasutamisel

HOIATUS! Hoiatused elule ja varale ohtlike olukordade kohta

Hoiatus tulekahjuohu kohta

Hoiatus elektrilöögi kohta

Elektrilöögi kaitseklass

1 Olulised ohutus- ja keskkonnajuhised

1.1 Üldine ohutus

Olulised ohutusjuhised Lugege juhised hoolikalt läbi ja hoidke hilisemaks kasutamiseks alles See jaotis sisaldab ohutusjuhiseid, mis aitavad teil vältida tuleohtu, elektrilööke, kokkupuutumist lekkinud mikrolaineenergiaga, kehavigastusi ja varalist kahju. Nende juhiste eiramisel garantii tühistatakse.

- Beko tooted vastavad kehtivatele ohutusstandarditele, seepärast tuleb ohu vältimiseks lasta edasimüüjal, teeninduskeskusel, spetsialistil või volitatud hoolduskeskusel seade alati parandada või välja vahetada, kui seadmel või selle toitejuhtmel on kahjustusi. Puudulikud või oskamatud parandustööd võivad olla ohtlikud ja põhjustada kasutajale ohtu.

- Seade on möeldud kasutami-seks kodumajapidamistes ja järgmistes sarnastes kohtades, nt:

- töötajate köögid poodides, kontorites ja teistes töökoh-tades;

• maamajapidamised;
• klientidele hotellides ja teistes majutusasutustes;
  – hommikusöögiga ööbimis-kohtades.

- Kasutage seadet ainult ettenähtud eesmärkidel ja selle juhendi kohaselt.

- Tootja ei vastuta väärast paigaldamisest või toote valest kasutamisest tingitud kahju eest.

- Seda seadet tohivad kasutada vähemalt 8-aastased lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või kogemuste ja teadmisteta isikud, kui neid on juhendatud seadet ohutult kasutama või nad teevad seda järelevalve all ja mõistavad seadme kasutamisega seotud ohte.

- Lapsed ei tohi seadmega mängida. Lapsed ei tohi sea-det puhastada ja hooldada ilma järelevalveta.

- Minimaalne kaugus keedualal olevate keedunõude restide ja õhupuhasti madalaima osa vahel peab olema vähemalt 65 cm.

1 Olulised ohutus- ja keskkonnajuhised

• Kui gaasipliidi paigaldamise juhistes on märgitud ülalnimetatust suurem vahekaugus, tuleb seda arvesse võtta.
• Veenduge, et teie toiteallikas vastaks seadme andmesildil toodud andmetele.
• Ärge kasutage seadet, kui toite-juhe või seade on kahjustatud.
• Toitejuhtme kahjustumise vältimiseks hoiduge selle pigistamisest, murdmisest või hõõrumisest vastu teravaid servi. Hoidke toitejuhe eemal kuuma-dest pindadest ja lahtisest tulest.
• Kasutage seadet ainult koos ma-andatud pistikupesaga.

HOIATUS! Ärge ühendage sea- det toitevõrku enne, kui paigal- dus on täielikult lõpetatud.

• Paigutage seade nii, et pistikule oleks alati võimalik ligi pääseda.
• Ärge puudutage lampe, kui need on pikemat aega põlenud. Võite oma käsi põletada, sest lambid on kuumad.

- Järgige pädevate asutuste eeskirju öhu väljatõmbe kohta (see hoiatus ei kehti ilma lõõrita ka-

sutamise korral).

- Lülitage seade tööle kohe pärast poti, panni jms asetamist pliidile. Muidu võivad seadme osad kuu-muse tõttu deformeeruda.

- Enne poti, panni vms võtmist pliidilt lülitage see välja.

- Ärge jätke kuuma öli pliidile. Kuuma öliga pannid võivad süt- tida.

- Pöörake tähelepanu kardinatele ja katetele, sest näiteks friikartulite valmistamisel võib õli põlema minna.

- Rasvafiltrit tuleb vahetada vähemalt kord kuus. Söefiltrit tuleb vahetada vähemalt kord kolme kuu jooksul.

- Toodet tuleb puhastada kasutusjuhendi kohaselt. Kui seadet ei puhastata kasutusjuhendi kohaselt, tekib süttimisoht.

- Ärge kasutage originaalfiltri ase-mel materjale, mis ei ole tule-kindlad.

• Kasutage ainult originaal- või valmistaja soovitatud osi.
• Ärge kasutage toodet ilma filtrita ja ärge eemaldage filtreid, kui

1 Olulised ohutus- ja keskkonnajuhised

toode töötab.

• Tule süttimise korral katkestage toote ja küpsetusseadme toide.
• Tule süttimise korral katke leek, aga ärge mingil juhul kasutage kustutamiseks vett.
• Enne igat puhastamist ja ajal, kui seadet ei kasutata, eemaldage toitejuhe vooluvõrgust.
• Negatiivne surve keskkonnas ei tohi ületada 4 Pa (4 × 10 baari), kui kasutate ühel ajal elektripliidi öhupuhastit ja seadmeid, millel on muu toiteallikas kui elekter.
• Seadme kasutuskeskkonnas peab öli- või gaasiseadmete, nagu ruumi soojendi väljatõmme olema täielikult isoleeritud või seade peab olema hermeetilist tüüpi.
• Kasutage lõõri ühendamiseks 120–150 mm läbimõõduga to-rusid. Toruühendus peab olema võimalikult lühike ja sellel peab olema minimaalselt torupõlvi.

Lämbumisoht! Hoidke pak-kematerjalid väljaspool laste käeulatust.

ETTEVAATUST!

Seadme

ligipääsetavad osad võivad koos küpsetusseadmetega kasutami- sel kuumeneda.

• Toote äratõmmet ei tohi ühen-dada õhukanalitega, milles on suitsu.
• Tagage ruumi piisav ventilatsi- oon, kui elektripliidi õhupuhastit kasutatakse koos seadmetega, mis kasutavad gaasi või muid kütuseid (see ei kehti seadmete kohta, mis tõmbavad ainult õhku ruumi tagasi).
• Tootele asetatud esemed võivad kukkuda. Ärge asetage tootele esemeid.
• Ärge flambeerige toote all.

HOIATUS! Enne õhupuhasti pai-galdamist eemaldage kaitsekiled.

• Töötava õhupuhasti all ei tohi ku-nagi olla lahtist kõrget leeki.
• Fritüüre tuleb küpsetamise ajal pidevalt jälgida: ülekuumenenud öli vöib leegiga põlema süttida.

1 Olulised ohutus- ja keskkonnajuhised

1.2 WEEE-direktiivi täitmine ja kasutuskõlbmatute toodete kõrvaldamine

Toode vastab Euroopa Liidu elektri- ja elektroonikaseadmete jäätmete (WEEE) direktiivile (2012/19/EU). Sellel tootel on klassifitseerimise sümbol elektri- ja elektroonikaseadmete (WEEE) kohta.

See sümbol näitab, et seda toodet ei tohi pärast kasutusea lõppu kõrvaldada koos muu olmeprügiga. Kasutatud seade tuleb saata elektri- ja elektroonikaseadmete ametlikku kogumispunkti.

Selliste kogumissüsteemide leidmiseks pöörduge kohaliku omavalitsuse või toote müünud jaemüuja poole. Igal majapidamisel on oluline osa vana seadme taastamisel ja ringlusse andmisel. Kasutatud seadme korrektne käitlemine aitab ära hoida negatiivseid tagajärgi keskkonnale ja tervisele.

1.3 Vastavus RoHS-direktiivile

Toode vastab Euroopa Liidu RoHS-direktiivile (2011/65/EL). See ei sisalda direktiivis mainitud kahjulikke ja keelatud materjale.

1.4 Teave pakendi kohta

Toote pakkematerjalid on valmistatud ringlusse võetavatest materjalidest riik-like keskkonnaeeskirjade kohaselt. Ärge visake pakkematerjale tavalise olmeprügi või muude jäätmete hulka. Viige need kohaliku omavalitsuse määratud pakendikogumispunkti.

2 Üldilme

2.1 Ülevaade

1. Põhikeha
2. Alumiiniumist rasvafilter
3. Valgustus
4. Juhtpaneel
5. Lõõr

2.2 Tehnilised andmed

Mudel CFB 5310 X - CFB 5310 WCFB 6310 W - CFB 6310 XHNS 61110 X
Toitepinge 220-240V ~ 50	-60 Hz
Lambi võimsus 3 W
Mootorivõimsus 50 W
Õhuvool – 3. Aste 205 m3/h
Mootori Isolatsiooniklass KLASS F
Isolatsiooniklass KLASS II

3 Seadme kasutamine

3.1 Juhtpaneel

		○
L : Tuli Lülitab valgussüsteemi sisse ja välja
V : Kiirus Seadistab väljatõmbe töötamiskiiruse:0: Lülitab väljatõmbe mootori sisse ja välja1. Madal kiirus, kasutatakse pideva ja vaikse öhumuutuse korral, kui on örnad küpsetuslõhnad.2. Keskmine kiirus, sobilik enamike tingimuste korral, vörreldes optimaalse öhuvoolu/mürataseme suhtega.3. Maksimaalne kiirus, kasutatakse suurte küpsetuslõhnade eemaldamiseks, kaasa arvatud pikkade perioodide vältel.

• Öhupuhasti on möeldud ainult koduseks kasutamiseks köögilöhnade körvaldamiseks.
• Ärge kunagi kasutage öhupuhastit muul otstarbel kui selleks, milleks see on möeldud.
• Ärge kunagi jätke öhupuhasti alla tugevat lahtist leeki, kui see töötab.
• Reguleerige leegi tugevust nii, et see oleks suunatud ainult panni põhja, veendudes, et see ei puudutaks külgi.
• Fritüüre tuleb kasutamise ajal pidevalt jälgida: kuumutatud öli vöib põlema minna.

3.2 Energiatõhus kasutamine:

• Ôhupuhasti käsitsemisel reguleerige kiiruse astet vastavalt löhna tugevusele ja auru kogusele, et vältida tarbetut energiatarvet.
• Normaalsetes oludes madalat kiirust (1–2) ja suurt kiirust (3) löhna tugevuse ja auru koguse suurendamisel.
• Õhupuhastisse paigaldatud valgustid on mõeldud toiduvalmistamise ala valgustamiseks.
• Nende kasutamine keskkonna/köögi valgustamiseks põhjustab tarbetut energiatarvet ja ebapiisavat valgustust.

- Et seade tarbiks vähem energiat, käivitage see madalal kiirusel.

• Teie seade vähendab energiatarbimist, kuna see töötab tõhusamalt, kui tagate sellele piisava õhu sisselaskeava.
• Seadke seade intensiivsele imemisvõimsusele enne auru teket juhtudel, kui te teate, et tekib tihe aur. Seega vähendate energiatarbimist, kui kasutate seadet lühemat aega, kuna sellel on piisav õhu sisselaskeava.

- Hoidke keedunõude kaaned suletuna, et vähendada auru teket.

3.3 Ôhupuhasti käsitsemine:

• Ōhupuhasti on varustatud erinevate kiiruseseadetega mootoriga.
• Parima jõudluse huvides soovitame tavatingimustes kasutada väiksemaid kiirusi ja eriti tugevate

3 Seadme kasutamine

toidulõhnade ja auru eemaldamiseks suuremaid kiirusi.

- Ōhupuhasti käivitamiseks vajutage soovitud kii-ruse astme klahv (V1, V2, V3).

- Toiduvalmistamisala valgustamiseks vajutage valgustusklahvi. (L)

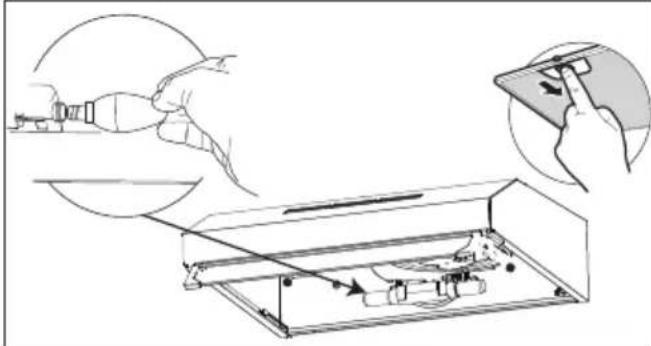

3.4 Valgusti väjavahetamine

- Enne elektripirnide väljavaheta-mist ühendage öhupuhasti toi-teallikas lahti.

- Ärge puudutage elektripirne, kui need on kuumad.

- Ärge puudutage väljavahetatud elektripirni otse kätega.

Võite hankida lampe volitatud teenusepakkujalt.

Lähimvärvsustemperatuur

2700 K

See toode sisaldab valgusallikat energiatõhususe klassiga F.

3.5 Kasutamine lõõriühendusega

atakse suitsutoru kaudu, mis kinnitatakse õhupuhasti ühenduspea külge.

- Suitsutoru läbimõõt peaks olema võrdne ühendusrõnga läbimõõduga. Õhu horisontaalse paigutuse korral ruumist välja viimiseks tuleks toru veidi ülespoole kallutada (umbes 10°).

3.6 Kasutamine ilma lõõrühenduseta

akse söefiltri abil ja suunatakse tagasi tuppa. Sö- efiltrit kasutatakse siis, kui majas pole lõõri.

- Kui õhupuhastit kasutatakse ilma lõõrühenduseta, eemaldage suitsutoru sisemised suunajad.

- Eemaldage alumiiniumfilter. Söefiltri paigaldamiseks tsentreerige söefilter ventilaatori korpuse mölemal küljel asuvatele plastosadele ja kinnitage see sakkide külge. Kinnitage filter, keerates sakke paremale või vasakule.

• Paigaldage alumiiniumifilter.

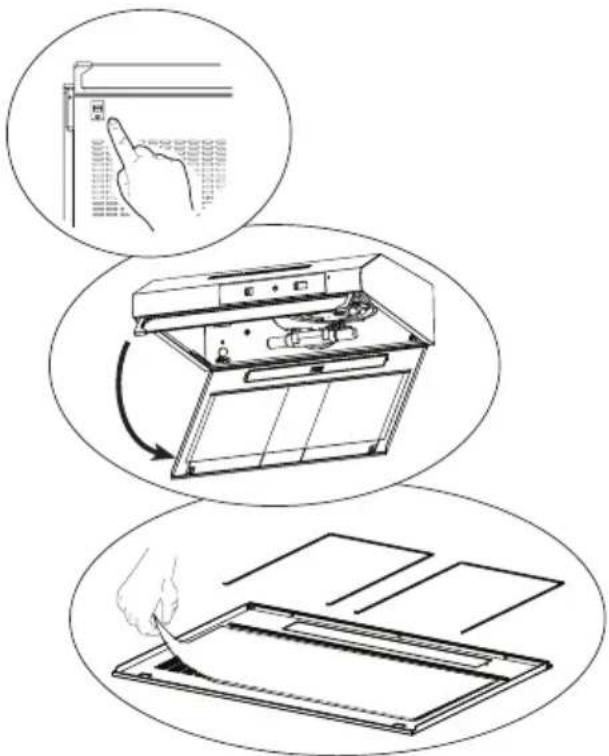

4 Puhastamine ja hooldus

Seadet tuleb regulaarselt puhastada ja hooldada. Seadme mustana hoidmine möjutab negatiivselt seadme kasutusiga. Puhastamiseks ja hooldami-seks järgige juhendis toodud juhiseid.

Enne puhastamist ja hooldust võtke seade pistikupesast välja või lülitage välja pealüliti või lülitage välja auto-maat, mis annab õhupuhastile voolu.

Seadme puhastamise ja filtrite va- hetamisega seotud sätete eirami- ne võib põhjustada tulekahjuohu. Seetõttu on soovitatav järgida siin toodud juhiseid. Tootja ei vastuta va- lest kasutamisest tulenevate mooto- rikahjustuste või tulekahjude eest.

Puhastage ainult neutraalse vedela puhastusvahendiga niisutatud lapiga. Ärge puhastage tööriistade abil. Ärge kasutage abrasiivseid vahendeid. Ärge kasutage alkoholi.

See filter püüab öhust öliosakesi. Filtrit soovitatakse tavatingimustes puhastada kord kuus. Esmalt eemaldage selleks rasvafiltrid. Peske filtrid vedela puhastusvahendiga, loputage need veega ja paigaldage tagasi pärast kuivatamist. Alumiiniumist rasvafiltrite värvus võiv pesemisel muutuda; see on normaalne ja te ei pea filtrit vahetama.

Alumiiniiumist filtreid saab pesta nõudepesumasinas.

ETTEVAATUST: Tavakasutuse korral puhastage filtrit kord kuus.

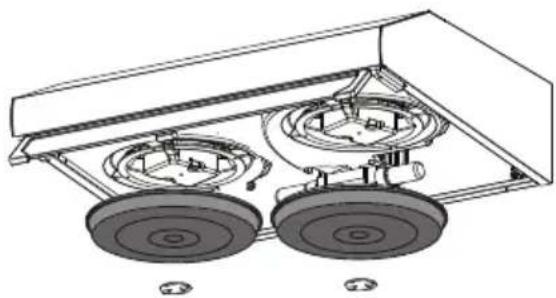

4.2 Söefiltri väljavahetamine (õhuringluse režiim)

Õhupuhastisse saab paigaldada aktiivsöefiltri. Söefiltrit rakendatakse ainult juhul, kui õhupuhasti pole ventilatsioonikanaliga ühendatud.

• Söefiltrit ei tohi kunagi pesta.
• Igal juhul on vaja söefiltrit vahetada vähemalt iga kolme kuu tagant.
• Söefilter on saadaval volitatud teenindustes.

5 Seadme seadistamine

HOIATUS : Enne sätestamist palun lugege läbi ohutusjuhised.

HOIATUS : Kruvide või kinnitusseadme paigaldamata jätmine vastavalt nendele juhistele võib põhjustada elektriohtusid.

Vaadake paigaldusjuhendi lehekülge 143.

Öhupuhasti paigaldamiseks võtke ühendust lähima volitatud teenindusega.

Öhupuhasti asukoha ja elektripaigaldise ettevalmistamine on kliendi kohustus.

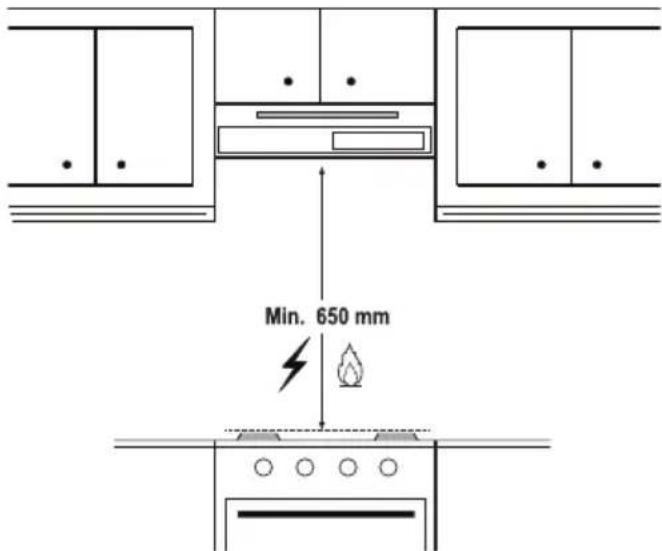

5.1 Seadme asukoht

- Enne kokkupanekut tuleb arvestada pliidi ja õhupuhasti vahekaugusega. See vahemaa peaks olema 65 cm.

- Gaasipliidi puhul tuleb mõõta kaugust resti pinnast, elektripliitide puhul klaasi pinnast.

5.2 Ladustamine

- Kui te ei kavatse seadet pika aja vältel kasutada, ladustage see hoolikalt.

- Veenduge, et seade on vooluvõrgust eemaldatud, maha jahtunud ja täiesti kuiv.

• Ladustage seade jahedas ja kuivas kohas.

- Hoidke seadet lastele kättesaamatus kohas.

5.3 Käitlemine ja transport

• Käsitsemise ja transportimise ajal kandke seadet originaalpakendis. Seadme pakend kaitseb seda füüsiliste kahjustuste eest.
• Ärge asetage seadmele ega pakendile raskeid koormaid. Seade vöib kahjustuda.
• Seadme mahakukkumine muudab selle mittetöötavaks või põhjustab püsivaid kahjustusi.

6 Törkeotsing

Tõrkeotsing Põhjus Abi
Toode ei tööta Kontrollige	kaitselülitit. Kaitselüliti võib olla väljas, lülitage see sisse.
Toode ei tööta Kontrollige	elektriühendust. Võrgupinge peaks olema vahemikus 220–240 V.
Toode ei tööta Kontrollige	elektriühendust. Kontrollige, kas muud tooted Teie köögis töötavad või mitte.
Valgustus ei tööta. Kontrollige	elektriühendust. Võrgupinge peaks olema vahemikus 220–240 V.
Valgustus ei tööta. Kontrollige	valgustuse lülitit. Lüliti peaks olema asendis „sees“.
Valgustus ei tööta. Kontrollige	lampe. Toote lambid ei tohiks olla rikkis.
Toote õhuvõtt on halb.	Kontrollige alumiiniumifiltrit.	Alumiiniumist õlifiltrit tuleks normaaltingimustes puhastada vähemalt kord kuus.
Toote õhuvõtt on halb. Kontrollige	õhuava lõõri. Lõõr peaks olema asendis „sees“.
Toote õhuvõtt on halb.	Kontrollige söefiltrit.	Söefiltritega toodete puhul tuleks filtrit tavaliselt vahetada iga 3 kuu tagant.
