| Gaminio tipas | Dėlionė |
| Prekės ženklas | Bosch |
| Modelis | GST 8000 E Professional |
| Vardinė sunaudojama galia | 710 W |
| Tuščiosios eigos pjovimo dažnis | 800 – 3 100 min⁻¹ |
| Eiga | 20 mm |
| Maksimalus pjovimo gylis medienoje | 80 mm |
| Maksimalus pjovimo gylis aliuminyje | 20 mm |
| Maksimalus pjovimo gylis pliene (nelegiruotame) | 10 mm |
| Maksimalus pasvirimo kampas | 45° (kairė/dešinė) |
| Svoris (be laido) | 2,5 kg |
| Apsaugos klasė | II (dviguba izoliacija) |
| Tinklo įtampa | 230 V |
| Švytuoklinis judesys | 4 reguliuojamos padėtys (0, I, II, III) |
| Pjūklo laikiklis | SDS greitam pjūklo keitimui |
| Pjūklo tipas | T formos kotas (vienas griovelis) |
| Nuimamas skaldos apsaugas | Taip (pjūviams 0° kampu) |
| Garso slėgio lygis | 89 dB(A) |
| Garso galios lygis | 97 dB(A) |
| Vibracijos (pjovimas plokštėmis) | a_h = 6 m/s², K = 1,5 m/s² |
| Vibracijos (pjovimas lakštais) | a_h = 3 m/s², K = 1,5 m/s² |
| Priežiūra | Reguliarus ventiliacijos angų ir pjūklo laikiklio valymas |
| Sauga | Dviguba izoliacija, jungiklis su užraktu, rankų apsauga |
| Pridedami priedai | Vidinis šešiabriaunis raktas, skaldos apsaugas (pasirinktinai) |
| Pardavimo aptarnavimas | Atsarginės dalys prieinamos www.bosch-pt.com |
Dažnai užduodami klausimai - GST 8000 E Professional BOSCH
Naudotojų klausimai apie GST 8000 E Professional BOSCH
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Service après-vente PDF formatu nemokamai! Raskite savo instrukciją GST 8000 E Professional - BOSCH ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. GST 8000 E Professional prekės ženklo BOSCH.
NAUDOJIMO INSTRUKCIJA GST 8000 E Professional BOSCH
Lietuvių k. ......Puslapis 164
한국어 ...... 페이지 170
عربي 176
۱۸2 صفحه فارسی
CE
(No text to output)
1
4
Bendrosios saugos nuorodos dirbantiems su elektriniais jrankiais
ISPÉJIMAS
Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos
ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų,
galite patirti elektros smūgj, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.
Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.
Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).
Darbo vietos saugumas
Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.
Elektrosauga
Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū-gio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.
Žmonių sauga
Būkite atidūs, sutelkite dėmesi į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asmen- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukan-čioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévěkite tinkamą aprangą. Nedėvěkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po- veikis.
▶ Dažnai naudodami įrankį ir gerais su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.
▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jj reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrini įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios
Rūpestinga elektrinių įrankių priežiūra ir naudojimas
166 | Lietuvių k.
trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.
Techniné priežiūra
Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.
Saugos nuorodos dirbantiems su siaurapjūkliais
▶ Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus arba paties elektrinio įrankio maitinimo laidą, elektrinį įrankį laikykite už izoliuotų rankenu. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
▶ Spaustuvais ar kitokiu jrenginiu įtvirtinkite ir užfik-suokite ruošinį ant stabilaus pagrindo. Laikydami ruošinį ranka arba prispaudę jį prie kūno, jis bus nestabilioje padėtyje, dėl ko galite prarasti kontrolę.
▶ Nelaikykite rankų arti pjovimo zonos. Nekiškite rankų po ruošiniu. Dėl kontakto su pjūkleliu kyla pavojus susižeisti.
Elektrini įrankį visuomet pirmiausia ijunkite ir tik po to priglauskite prie apdorojamo ruošinio. Jei įrankis įstringa ruošinyje, atsiranda atatrankos pavojus.
Steběkite, kad atraminé plokště pjaunant visada būtų gerai prigludusi. Pakreipus pjūklelj, jis gali nulūžti arba sukelti atatranką.
Baigę darbą prietaisą išjunkite ir pjūkleļį ištraukite iš ruošinio tik tuomet, kai jis visiškai sustos. Taip išveng-site atatrankos pavojaus ir galėsite saugiai padėti prietaisą.
Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali jstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.
▶ Naudokite tik nepažeistus, nepriekaištingos büklės pjūklelius. Sulinkę ar atšipę pjūkleliai gali netinkamai pjauti, lūžti ar sukelti atatranką.
Išjungus prietaisą, pjūklelio negalima stabdyti jī šonu spaudžiant prie ruošinio. Taip galite sugadinti arba su-laužyti pjūklelj arba sukelti atatranką.
Elektrinį įrankį naudokite tik su atramine plokšte. Dirbant be atraminės plokštės iškyla pavojus nesuvaldyti elektrinio įrankio.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį, galima padaryti daug materialinės žalos arba gali trenkti elektros smūgis.
Simboliai
Žemiau pateikti simboliai gali būti svarbūs naudojant jūsų elektrinį jrankį. Prašome įsiminti simbolius ir jų reikšmes. Teisinga simbolų interpretacija padės geriau ir saugiau naudotis elektriniu jrankiu.
Simboliai ir jų reikšmės
Dirbkite su apsauginiais akiniais.
Dirbkite su apsaugine kauke nuo dulkių.
Gaminio ir savybių aprašas
Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.
Prašome atkreipti dėmesį i paveikslėlius priekinėje naudojimo instrukcijos dalyje.
Elektrinio įrankio paskirtis
Elektrinis įrankis skirtas stabiliai įtvirtintoms medinėms, plastikinėms, metalinėms, keraminėms, guminėms detalėms ir laminatui/HPL („High Pressure Laminate“) pjauti. įrankis skirtas tiesiems ir figūriniams pjūviams iki 45° kampu. Būtina naudoti rekomenduojamus pjūklelius.

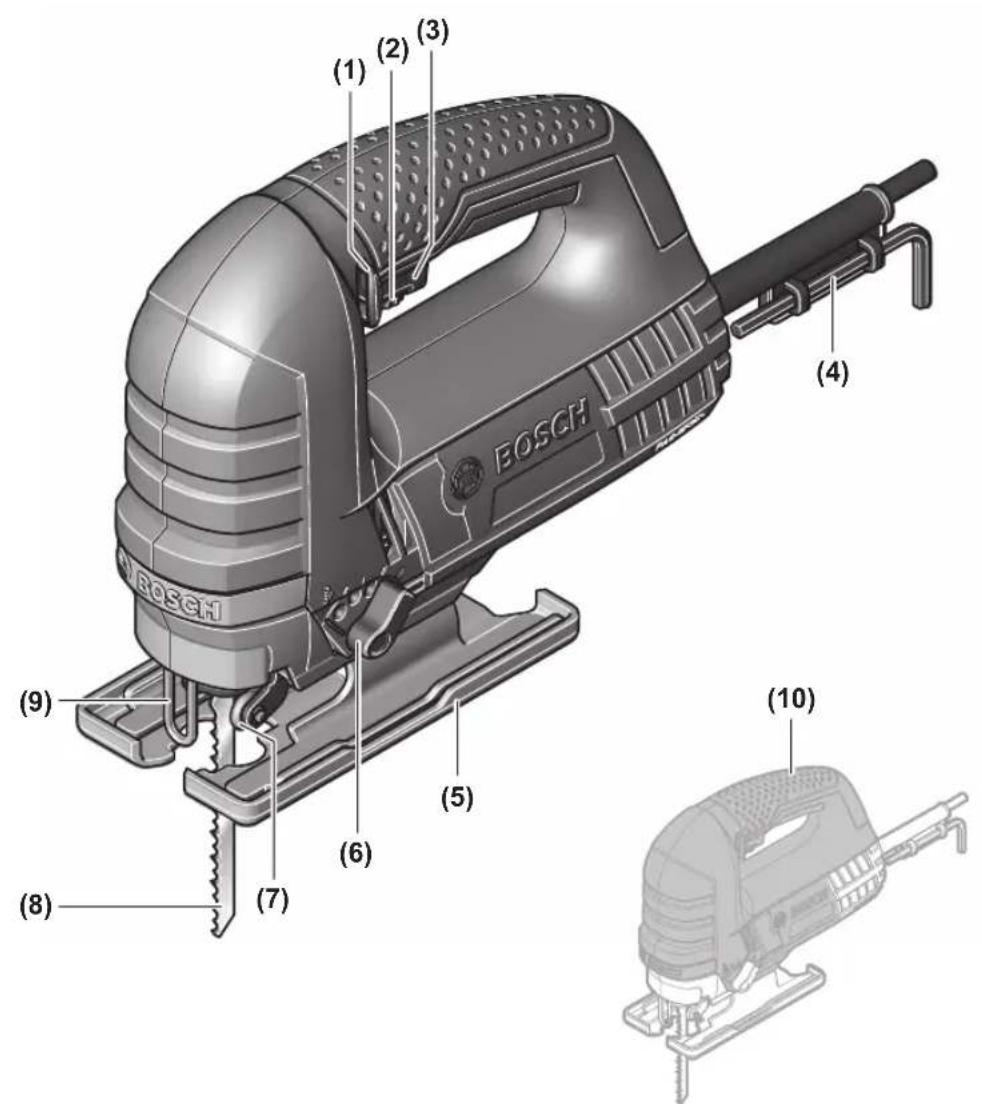

Pavaizduoti įrankio elementai
Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio jrankio schemos numerius.
(1) Jjungimo-išjungimo jungiklio fiksatorius
(2) Išankstinio judesių skaičiaus nustatymo ratukas
(3) Jjungimo-išjungimo jungiklis
(4) Šešiabriaunis raktas
(5) Atraminé plokšté
(6) Švytavimo amplitudės nustatymo svirtis
(7) Itempimo ritinélis
(8) Pjūklelis ^a)
(9) Apsauga nuo prisilietimo
(10) Rankena (izoliuotas rankenos paviršius)
(11) Pjūklelio jtvaras
(12) SDS svirtelė pjūkleliui atblokuoti
(13) Apsauga nuo paviršiaus išdraskymo ^a)
(14) Pjovimo kampo nustatymo skalé
(15) Atraminės plokštės varžtas
a) Ši papildoma įranga į standartinį tiekiamą komplektą nejeina.
Techniniai duomenys
| Siaurapjūklis GST 8000 E | ||
| Gaminio numeris | 3 601 E8H 0.. | |
| Nominali naudojamoji galia W 710 | ||
| Tuščiosios eigos judesių skai- Čius n0 | min^-1 | 800–3100 |
| Pjūklelio eigos ilgis mm 20 | ||
| Maks. pjovimo gylis | ||
| – medienoje mm 80 | ||
| – aliuminyje mm 20 | ||
| – pliene (nelegiruotame) mm 10 | ||
| Maks. pjūvio kampas (kairėn/ dešinėn) | ° | 45 |
| SvorisA) | kg 2,5 | |
| Apsaugos klasė | ☐ /II | |
A) Svoris be maitinimo laido ir be kištuko
Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.
Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac.
Informacija apie triukšma ir vibracija
Triukšmo emisijos vertės nustatytos pagal EN 62841-2-11.
Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 89 dB(A); garso galios lygis 97 dB(A). Paklaida K = 5 dB.
Dirbkite su klausos apsaugos priemonémis!
Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-11:
Drožlių plokštės pjovimas pjūkleliu T 111 C:
$$ a _ {h, B} = 6 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$
metalo skardos pjovimas pjūkleliu T 118 A:
$$ a _ {n, M} = 3 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$
Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir
juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto jvertinti.
Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.
Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.
Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.
Montavimas
Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Pjuklelio idėjimas ir keitimas (papildoma įranga)
Montuodami ar keisdami darbo įrankį mūvėkite apsaugines pirštines. Darbo įrankiai yra aštrūs ir po ilgesnio naudojimo gali jkaisti.
Pjūklelio pasirinkimas
Rekomenduojamų pjūklelių apžvalgą rasite šios instrukcijos gale. Naudokite tik pjūklelius su vienu kumšteliu (T koteliu). Pjūklelis neturi būti ilgesnis nei reikia numatytam pjūviui atlikti.
Mažo spindulio kreivėms pjauti naudokite siaurą pjūklelj.

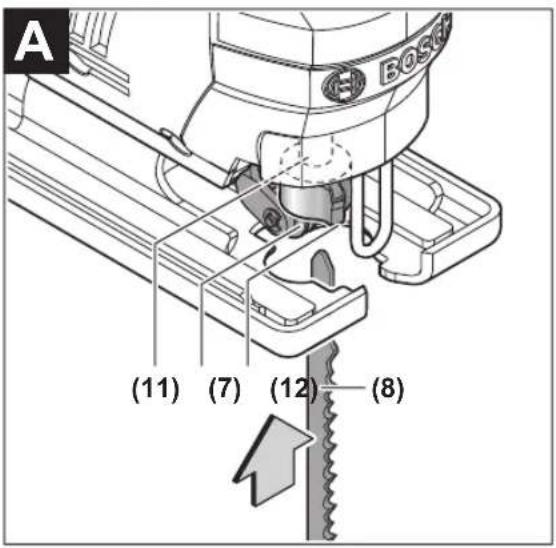

Pjūklelio įdėjimas (žr. A pav.)
Prieš įstatydami pjūkleli, nuvalykite jo kotą. Nešvaraus pjūklelio koto negalima saugiai įtvirtinti.
Stumkite pjūklejī (8), dantis nukreipę pjovimo kryptimi, j pjūklelio įtvarą (11), kol jsistatys. SDS svirtelė (12) automatiškai atšoka atgal, ir pjūklelis užblokuojamas. Nespauskite svirtelės (12) ranka atgal, priešingu atveju galite pažeisti elektrinį jrankį.
Itvirtindami pjūklelj atkreipkite dėmesjį tai, kad pjūklelio nugarėle turi atsidurti kreipiamojo ritinėlio (7) griovelyje.
▶ Patikrinkite, ar pjuklelis įtvirtintas patikimai. Netvirtai jstatytas pjuklelis gali iškristi ir sužaloti.

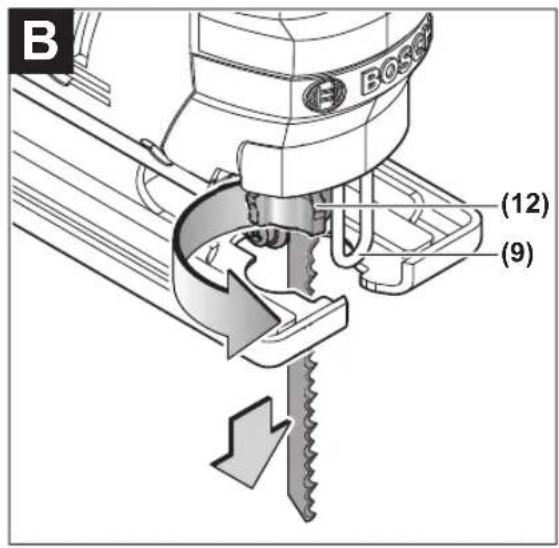

Pjūklelio išėmimas (žr. B pav.)
Išimdami pjūkleli laikykite prietaisą taip, kad iššokdamas pjūklelis nesužeistų žmonių ar gyvūnų.
Sukite SDS svirtelę (12) iki atramos apsaugos nuo prisilietimo (9) kryptimi pirmyn. Pjūklelis atlaisvinamas ir išmetamas.
168 | Lietuvių k.

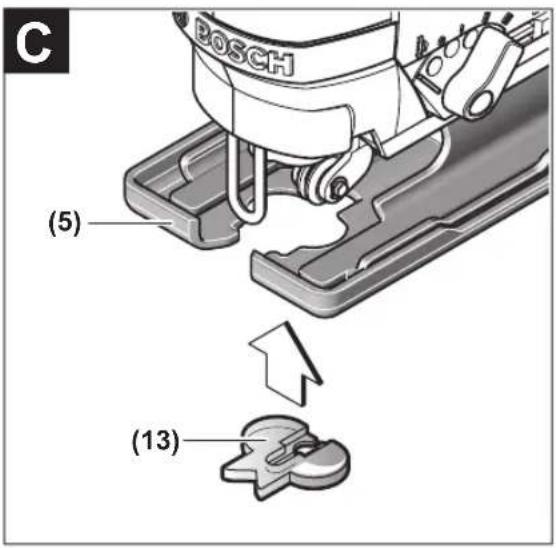

Apsauga nuo paviršiaus išdraskymo (papildoma įranga) (žr. C pav.)
Apsauga nuo paviršiaus išdraskymo (13) pjaunant medieną saugo paviršių nuo išdraskymo. Apsaugą nuo paviršiaus išdraskymo galima naudoti tik su tam tikro tipo pjūkleliais ir tik pjaunant 0° kampu. Pjaunant arti krašto su apsauga nuo paviršiaus išdraskymo, atraminę plokštę (5) draudžiama pers-tumti atgal.
Apsaugą nuo pavirśiaus išdraskymo (13) įstumkite iš apačios į atraminę plokštę (5) (kaip pavaizduota paveikslėlyje, kad įpjova būtų nukreipta į viršų).
Dulkių, pjuvenų ir drožlių nusiurbimas
Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.
Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžj sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.
– Pasirūpinkite geru darbo vietos vėdinimu.
- Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.
Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.
▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.
Naudojimas
Veikimo režimai
Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Švytuoklinio judesio nustatymas
Keturiomis pakopomis nustatomas švytuoklinis judesys leidžia optimaliai pritaikyti pjovimo greitį, pjovimo našumą ir pjūvio pobūdį pjaunamai medžiagai.
Nustatymo svirtimi (6) švytavimo amplitudę galite nustatyti net ir prietaisui veikiant.
O pakopa švytavimas išjungtas
I pakopa nedidelės amplitudės švytavimas
Il pakopa vidutinės amplitudės švytavimas
III pakopa didelės amplitudės švytavimas
Optimalų švytavimo laipsnį konkrečiu atveju rekomenduojama nustatyti praktiniais bandymais. Nustatant reiktų laikytis šių rekomendacijų:
– Nustatykite kuo mažesnę švytavimo amplituđe arba visai jį išjunkite, jeigu norite, kad pjūvio kraštai būtų lygūs ir švarūs.
- Dirbdami su plonais ruošiniais, pvz., su lakštiniu plienu, švytavimą išjunkite.
– Dirbdami su kietais ruošiniais (pvz., su plienu), pasirinkite nedidelės amplitudės švytavimą.
– Dirbdami su minkštais ruošiniais ir pjaudami medieną nustatykite didžiausią švytavimo amplituđe.
Pjovimo kampo nustatymas (žr. D pav.)
Atraminę plokstę (5) galima naudoti atliekant jstrižus pjūvius iki 45° kampu, palenkus į dešinę arba į kairę.
Apsaugos nuo paviršiaus išdraskymo (13) atliekant įstrižus pjūvius naudoti negalima.
- Nuimkite apsaugą nuo paviršiaus išdraskymo (13).
– Atlaisvinkite varžta (15) ir atsargiai stumkite atraminę plokšte (5) maitinimo laido kryptimi. - Kad būtų galima tiksliai nustatyti pjovimo kampa, atraminėje plokštėje dešinėje ir kairėje yra užfiksavimo taškai, esant 0° ir 45°. Pasukite atraminę plokštę (5) pagal skalę (14) į norimą padėtį. Kitus pjovimo kampus galima nustatyti pagalbiniu matlankiu.
- Po to atraminę plokšte (5) stumkite iki atramos pjūklelio (8) kryptimi.
- Vél tvirtai priveržkite varžtą (15).
Atraminės plokštės perstūmimas (žr. D pav.)
Norint pjauti prie krašto, atraminę plokštę (5) galima pers-tumti atgal.
Atlaisvinkite varžta (15) ir atsargiai stumkite atraminę plokšte (5) iki atramos maitinimo laido kryptimi.
Vél tvirtai priveržkite varžtą (15).
Su perstumta atramine plokšte (5) pjauti galima tik tada, kai jstrižo pjūvio kampas 0°. Apsaugą nuo paviršiaus išdraskymo (13) naudoti draudžiama.
Paruošimas naudoti
Atkreipkite dėmesį i tinklo įtampa! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje lentelėje nurodytais duomenimis.
ljungimas ir išjungimas
▶ Isitikinkite, kad galite paspausti ijungimo-išjungimo jungikli nepaleisdami rankenos.
Norédami elektrinj jranki jjungti, paspauskite jjungimo-išjungimo jungiklj (3).
Norėdami užfiksuoti jjungimo-išjungimo jungiklj (3) jjungtoje padėtyje, laikykite jį nuspaudę ir pastumkite fiksatoriaus mygtuką (1) kairėn arba dešinėn.
Norėdami elektrinį įrankį išjungti, jjungimo-išjungimo jungiklį (3) atleiskite. Jei jjungimo-išjungimo jungiklis (3) užfiksuotas, pirmiausia jį paspauskite, o po to atleiskite.
Judesių skaičiaus valdymas/išankstinis nustatymas
Jungto elektrinio įrankio judesių skaičių tolygiai galite reguliuoti atitinkamai spausdami jjungimo-išjungimo jungiklj (3).
Jungimo-išjungimo jungiklj (3) spaudžiant truputj, judesių skaičius būna nedidelis. Spaudžiant stipriau, judesių skaičius didėja.
Užfiksavus jjungimo-išjungimo jungiklj (3), judesių skaičiaus sumažinti negalima.
Judesių skaičiaus reguliavimo ratuku (2) galite iš anksto nustatyti judesių skaičių ir jį keisti elektriniam įrankiui veikiant.
Reikiamas pjovimo judesių skaičius priklauso nuo ruošinio ir darbo pobūdžio, jis optimaliai nustatomas bandymų būdu.
Judesių skaičių rekomenduojama sumažinti:
- pjūklelj pridedant prie ruošinio, siekiant pridėti pjūklelj kuo tiksliau,
- pjaunant plastiką ir aliuminį, siekiant išvengti medžiagos lydymosi.
Ilgiau dirbant mažu judesių skaičiumi elektrinis įrankis gali labai įkaisti. Pjūkleļį išimkite ir, kad elektrinis prietaisas atvėstų, apie 3 min leiskite jam veikti didžiausiu judesių skaičiumi.
Darbo patarimai
Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
▶ Jei pjūklelis užstrigo, prietaisą nedelsdami išjunkite.
Pjaudami mažus arba plonus ruošinius būtinai naudo-kite stabilią atramą arba pjovimo staleli (papildoma įranga).
Prieš pradėdami pjauti medieną, drožlių plokštes, statybines medžiagas ir pan., patikrinkite ar jose nėra svetimkūnių, pvz., vinių, varžtu ar kt., jei yra pašalinkite.
Siaurapjūkliai daugiausia yra skirti lenktioms pjūviams.
Bosch asortimente taip pat yra papildomos jrangos, su kuria galima atlikti tiesius arba apskritiminius pjūvius (priklausomai nuo siaurapjūklio modelio, pvz., su lygiagrečiaja atrama, kreipiamuoju bėgeliu arba apskritimo pjovimo įtaisu).
Rankomis valdomi pjūklai dažniausiai yra linkę „prašokti“, t. y., priklausoma nuo aplinkybių, negaunamas kampas ir pjovimas nėra tikslus. Lemiamą įtaką tikslumui daro pjūklelio storis, pjūvio ilgis bei ruošinio medžiagos tankis ir storis.
Todėl visada atlikite bandomuosius pjūvius ir patikrinkite, ar pasirinktos sistemos pjovimo rezultatas atitinka reikalavimus.
Ipjovų darymas (žr. E psl.)
▶ Metodu, kai pjūklelis panyra į ruošinį, pjaukite tik minkštus ruošinius, pvz., medieną, gipso kartoną ir pan.
Pjaudami metodu, kai pjūklelis panyra j ruošinj, naudokite tik trumpus pjūklelius. Ipjovas galima daryti tik esant 0° įstrižo pjūvio kampui.
Elektrinio jrankio atraminės plokštės (5) priekinį kraštą padėkite ant ruošinio taip, kad pjūklelis (8) ruošinio neliestų, ir įrankį jjunkite. Jei elektrinio jrankio judesių skaičius reguliuojamas, pasirinkite maksimalų judesių skaičių. Spauskite elektrinį įrankį į ruošinį ir lėtai leiskite pjūklelį į ruošinį.
Kai tik atraminė plokštė (5) priglus prie ruošinio visu paviršiumi, toliau pjaukite išilgai numatytos pjovimo linijos.
Tepimo ir aušinimo skystis
Kad metalas pjaunamas nejkaistų, išilgai pjūvio linijos užpilkite tepimo ir aušinimo skysčio.
Priežiūra ir servisas
Priežiūra ir valymas
Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.
Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.
Reguliariai valykite pjuklelio jtvarą. Išimkite pjuklelj ir išpurtykite elektrinį įrankį, lengvai pastuksendami juo į lygų pagrindą.
Jei norite išvengti elektrinio įrankio veikimo sutrikimų dėl užteršimo, todėl medžiagų, kurias pjaunant labai kyla dulkės, nejaukite iš apačios ir virš galvos.
Esant ekstremalioms eksploatavimo sąlygoms, jei yra galimybė, visada naudokite nusiurbimo įrangą. Dažnai prapūskite ventiliacines angas ir prijunkite nuotėkio srovės apsauginį išjungiklį (PRCD). Apdorojant metalus elektrinio įrankio viduje gali nusėsti laidžios dulkės. Gali būti pažeidžiama elektrinio įrankio apsauginė izoliacija.
Kreipiamajj ritinėlj (7) reikia kartais patepti lašeliu alyvos.
Reguliariai tikrinkite kreipiamaji ritinėlj (7). Jei jis susidėvė- jes, tūri būti pakeistas Bosch igaliotose elektrinių įrankių re- monto dirbtuvėse.
Klientų aptarnavimo skyrius ir konsultavimo tarnyba
Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:
www.bosch-pt.com
Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.
leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.
Lietuva
Bosch jrankių servisas
Informacijos tarnyba: (037) 713350
Irankių remontas: (037) 713352
Faksas: (037) 713354
El. paštas: service-pt@lv.bosch.com
Kitus techninės priežiūros skyriaus adresus rasite čia:
Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.
Nemeskite elektrinių įrankių į buitinių atlieku konteinerius!
Tik ES šalims:
Nebetinkami naudoti elektriniai jrankiai turi būti šalinami atskirai. Naudokitės numatytomis surinkimo sistemomis.
Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.
한국어
안전 수칙
전동공구 일반 안전 수칙
경고
- Bendrosios saugos nuorodos dirbantiems su elektriniais jrankiais
- ISPÉJIMAS
- Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.
- Darbo vietos saugumas
- Elektrosauga
- Žmonių sauga
- Rūpestinga elektrinių įrankių priežiūra ir naudojimas
- | Lietuvių k.
- Techniné priežiūra
- Saugos nuorodos dirbantiems su siaurapjūkliais
- Simboliai
- Simboliai ir jų reikšmės
- Gaminio ir savybių aprašas
- Elektrinio įrankio paskirtis
- Pavaizduoti įrankio elementai
- Informacija apie triukšma ir vibracija
- Dirbkite su klausos apsaugos priemonémis!
- Montavimas
- Pjuklelio idėjimas ir keitimas (papildoma įranga)
- Pjūklelio pasirinkimas
- Pjūklelio įdėjimas (žr. A pav.)
- Pjūklelio išėmimas (žr. B pav.)
- Apsauga nuo paviršiaus išdraskymo (papildoma įranga) (žr. C pav.)
- Dulkių, pjuvenų ir drožlių nusiurbimas
- Naudojimas
- Veikimo režimai
- Švytuoklinio judesio nustatymas
- Pjovimo kampo nustatymas (žr. D pav.)
- Atraminės plokštės perstūmimas (žr. D pav.)
- Paruošimas naudoti
- ljungimas ir išjungimas
- Judesių skaičiaus valdymas/išankstinis nustatymas
- Darbo patarimai
- Ipjovų darymas (žr. E psl.)
- Tepimo ir aušinimo skystis
- Priežiūra ir servisas
- Priežiūra ir valymas
- Klientų aptarnavimo skyrius ir konsultavimo tarnyba
- www.bosch-pt.com
- Lietuva
- Tik ES šalims:
- 한국어
- 안전 수칙
- 전동공구 일반 안전 수칙
- 경고
Prekės ženklas : BOSCH
Modelis : GST 8000 E Professional
Kategorija : Service après-vente
