| Produkto tipas | Belaidis smūginis suktuvas |
| Prekės ženklas | Bosch |
| Modelis | GDS 250-LI Professional |
| Kategorija | Gręžtuvas-suktuvas |
| Akumuliatoriaus įtampa | 18 V |
| Akumuliatoriaus technologija | Ličio jonų (Li-Ion) |
| Variklio tipas | Bešepetėlis variklis (be anglies šepetėlių) |
| Maksimalus sukimo momentas | 250 Nm |
| Tuščiosios eigos greitis (pirmas greitis) | 0 – 900 aps./min. |
| Tuščiosios eigos greitis (antras greitis) | 0 – 1 700 aps./min. |
| Tuščiųjų smūgių skaičius | 0 – 4 100 smūgių/min. |
| Įrankio laikiklis | Savaime užsiveržiantis griebtuvas |
| Įrankio laikiklio tipas | 1/2 colio (12,7 mm) kvadratinė mova |
| Grynasis svoris | 1,2 kg (be akumuliatoriaus) |
| Matmenys (I x P x A) | 142 x 81 x 210 mm |
| Integruotas apšvietimas | Darbo LED |
| Elektronika | Apsauga nuo perkrovos, temperatūros ir gilaus iškrovimo |
| Priežiūra ir valymas | Ventiliacijos angas valykite sausu šepetėliu; nenaudokite vandens |
| Sauga | Variklio stabdys, veleno užraktas |
| Atsarginės dalys ir remonto galimybės | Akumuliatoriai ir įkrovikliai parduodami atskirai; Bosch techninis aptarnavimas |
Dažnai užduodami klausimai - GDS 250-LI Professional BOSCH
Naudotojų klausimai apie GDS 250-LI Professional BOSCH
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Gręžtuvas-suktuvas PDF formatu nemokamai! Raskite savo instrukciją GDS 250-LI Professional - BOSCH ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. GDS 250-LI Professional prekės ženklo BOSCH.
NAUDOJIMO INSTRUKCIJA GDS 250-LI Professional BOSCH
Lietuvių k. ......Puslapis 178
عربي 185
۱۹۱ فارسی کفحه
CE
Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais
ISPÈJIMAS
Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos
ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.
Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.
Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).
Darbo vietos saugumas
Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.
Elektrosauga
Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su ižemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrini įrankį nuo lietaus ir drėgmės. Jei į elektrini įrankį patenka vandens, padidėja elektros smū-gio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirti. Ne- neškite elektrinio įrankio paemę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik-tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios
detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugikli. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.
Žmonių sauga
Būkite atidūs, sutelkite dėmesi į tai, ką darote, ir dirb-dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dévėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeis- ti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrini įrankį netikėtose situacijose.
▶ Dévěkite tinkamą aprangą. Nedėvěkite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.
▶ Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.
Rūpestinga elektrinių įrankių priežiūra ir naudojimas
▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įra-
nkiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalu. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti jrankio netikėtose situacijose.
Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas
Akumuliatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla su- sižalojimo ir gaisro pavojus.
▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoja. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
▶ Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba trau-mų pavojų.
180 | Lietuvių k.
▶ Saugokite akumuliatorių ir įrankį nuo ugnies ir aukš- tos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti.
Vykdykite visas ikrovimo instrukcijas ir nekraukite akumuliatoriaus arba jrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu temperatūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.
Techniné priežiūra
Elektrinj jrankj turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis jrankis išliks saugus naudoti.
Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.
Saugos nuorodos dirbantiems su suktuvais
▶ Jei atliekate darbus, kurių metu varžtas gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenų. Varžtui palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali at-sirasti įtampa ir trenkti elektros smūgis.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.
Elektrini įrankį tvirtai laikykite. Užveržiant ir atlaisvinant varžtus gali atsirasti trumpalaikis reakcijos momentas.
▶ İtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka.
Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio įrankio.
Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
Aštrūs daiktai, pvz., vinys ar atsuktuvaí, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali jvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
- Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.
Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.
Gaminio ir savybių aprašas
Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.
Prašome atkreipti dėmesįį paveikslėlius priekinėje naudojimo instrukcijos dalyje.
Elektrinio įrankio paskirtis
Prietaisas yra skirtas nurodytu matmenu varžtams jsukti bei išsukti ir veržlems užveržti arba atlaisvinti.

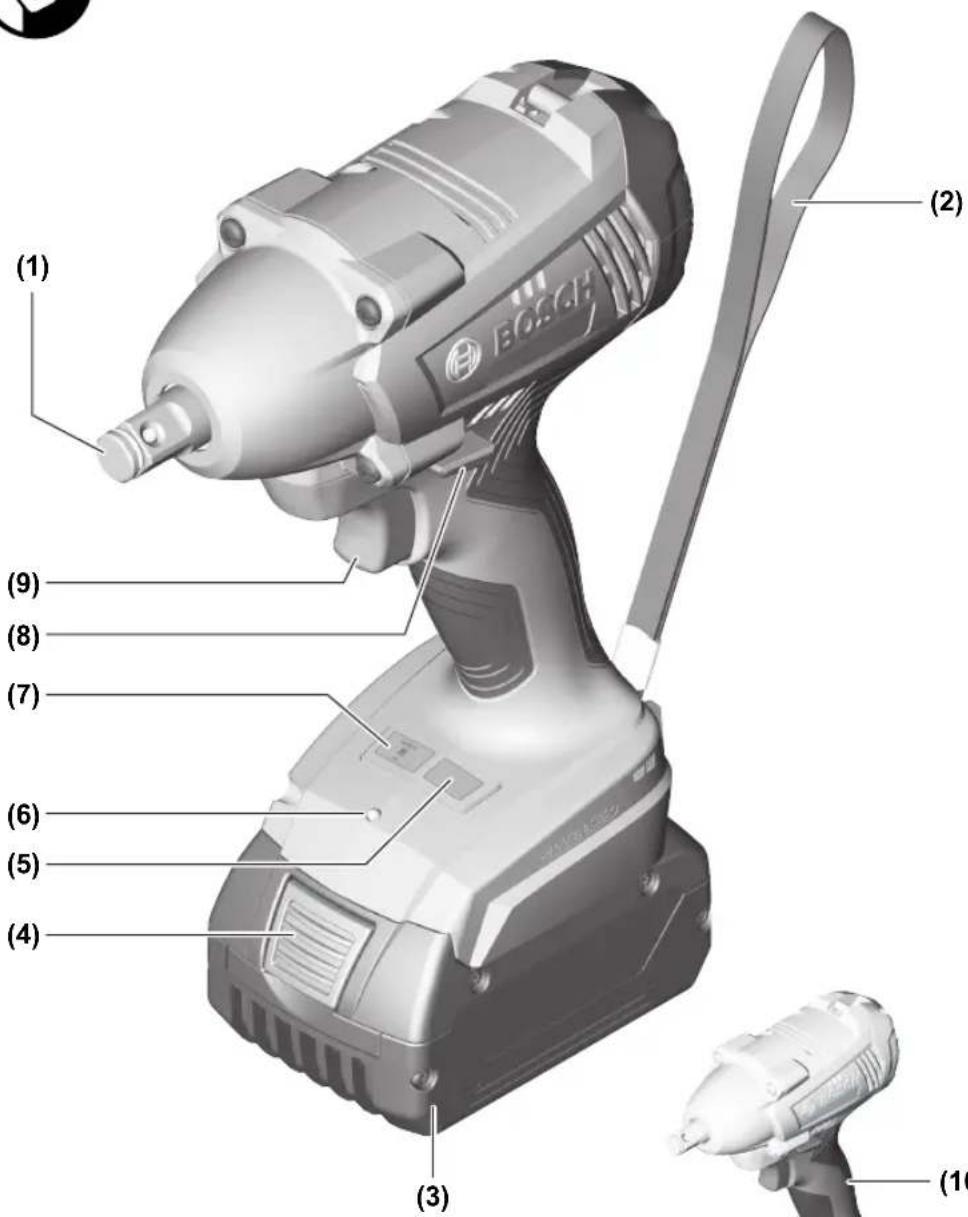

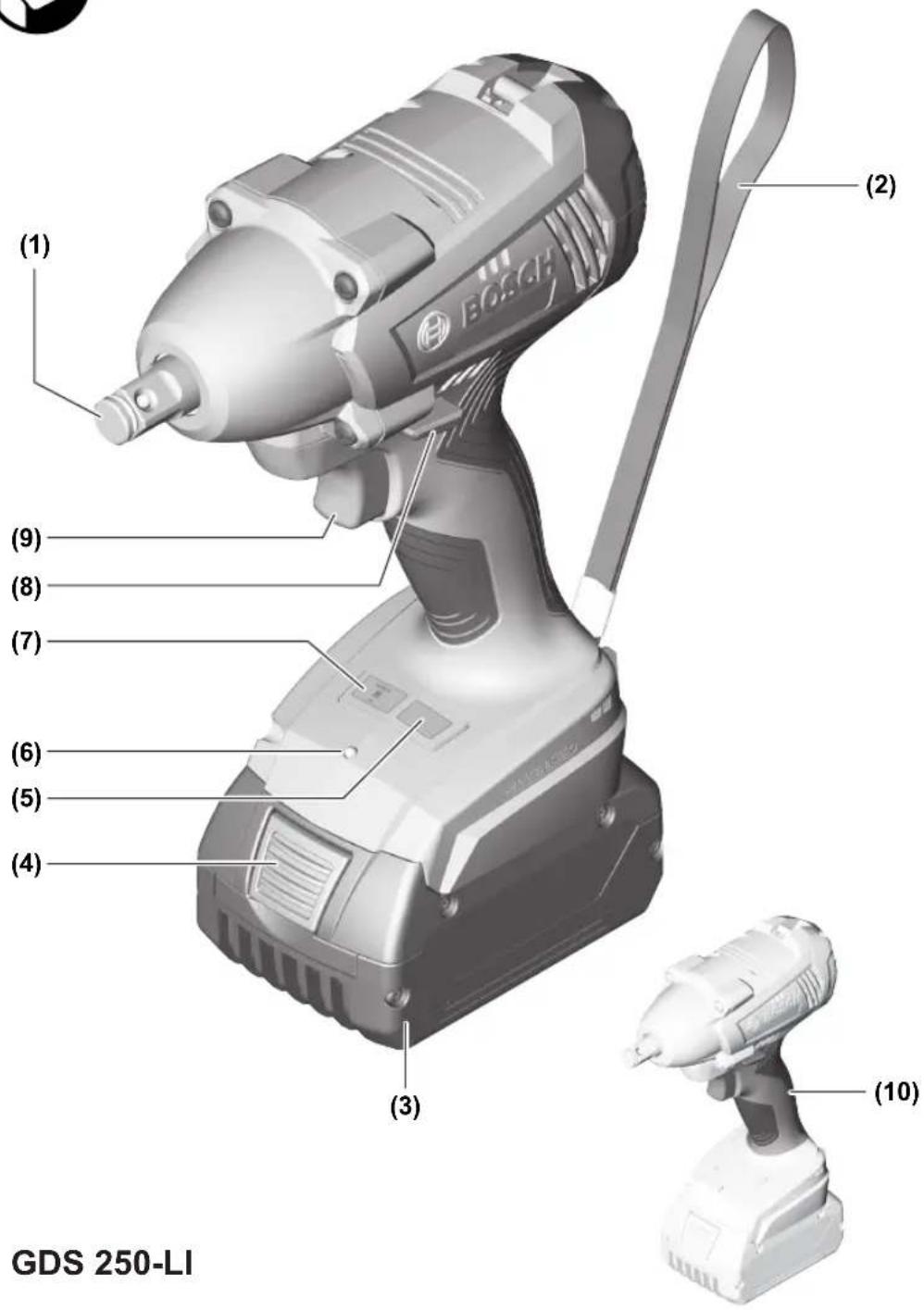

Pavaizduoti įrankio elementai
Numeriais pažymėtus elektrinio jrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.
(1) Įrankių įtvaras
(2) Rankena prietaisui nešti ^a)
(3) Akumuliatorius ^a)
(4) Akumuliatoriaus atblokavimo klavišas ^a)
(5) „Automatinio išjungimo (ABR)" mygtukas
(6) Prožektorius „PowerLight“
(7) „Automatinio išjungimo (ABR)” šviesos diodas
(8) Sukimosi krypties perjungiklis
(9) ljungimo-išjungimo jungiklis
(10) Rankena (izoliuotas rankenos paviršius)
(11) Darbo įrankis (pvz., galvutė varžtams ir veržlėms) ^a)
a) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą irangą rasite mūsų papildomos irangos programoje.
Techniniai duomenys
| Akumuliatorinis smūginis suktuvas | GDS 250-LI | |
| Gaminio numeris | 3 601 JG6 1.. | |
| Nominalioji įtampa V= 18 | ||
| Tuščiosios eigos sūkių skai- ČiusA) | min-1 | 0–2 400 |
| Smūgių skaičiusA) | min-1 | 0–3 300 |
| Maks. sukimo momentasA) | Nm 250 | |
| Mašininių varžtu ∅ mm M10–M18 | ||
| Įrankių įtvaras ■ 1⁄2" | ||
| Svoris pagal „EPTA-Procedure 01:2014” | kg 1,9–2,0 | |
| Rekomenduojama aplinkos temperatūra ikraunant | °C 0 ... +35 | |
| Leidžiamoji aplinkos tem- peratūra veikiant ^c) ir sandė- liuojant | °C -20 ... +50 | |
| Rekomenduojami akumuliato- toriai | GBA 18V...ProCORE18V... | |
| Rekomenduojami krovikliai GAL 18... | GAX 18...GAL 36... | |
A) Išmatuota 20–25 °C temperatūroje su akumuliatoriumi GBA 18V 3.0Ah.
B) Priklausomai nuo naudojamo akumuliatoriaus
C) Ribota galia, esant temperatūrai <0 °C
Informacija apie triukšma ir vibracija
Triukšmo emisijos vertės nustatytos pagal EN 62841-2-2.
Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 102 dB(A); garso galios lygis 113 dB(A). Paklaida K = 3 dB.
Dirbkite su klausos apsaugos priemonémis!
Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-2:
Maksimalaus leistino dydžio varžtu ir veržliu užveržimas: a_v=14,5 m/s^2, K=1,5 m/s^2
Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisija buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.
Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.
Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.
Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.
Montavimas
Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo- išjungimo jungiklj.
Akumuliatoriaus ikrovimas
Nuoroda: akumuliatorius pristatomas iš dalies jkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąj naudojimą akumuliatorių kroviklyje visiškai jkraukite.
Ličio jonų akumuliatorių galima jkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.
Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia elektrinį jrankį, ir darbo įrankis nebesisuka.
- Jeigu elektrinis įrankis išsijungė automatiškai, nebandykite vėl spausti įjungimo-išjungimo jungiklio. Taip galite sugadinti ličio jonų akumuliatorių.
Akumuliatoriaus išémimas
Akumuliatoriuje (3) yra dvi fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus fiksavimo klavišą (4), akumuliatorius neiškristų. Į elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė.
Norėdami išimti akumuliatorių (3), paspauskite atblokavimo klavišą (4) ir išimkite akumuliatorių iš elektrinio jrankio.
Traukdami nenaudokite jegos.
Akumuliatoriaus ikrovos büklès indikatorius
Žali akumuliatoriaus jkrovos būklės indikatoriai rodo akumuliatoriaus jkrovos būklę. Dėl saugumo, jkrovos būklę galima pažiūrėti tik tada, kai elektrinis jrankis neveikia.
Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką arba . Kai galima ir tada, kai akumuliatorius yra išimtas.
Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jj reikia pakeisti.
Akumuliatoriaus tipas GBA 18V...
LEDs Talpa
| Šviečia nuolat 3× žalias 60-100 % |
| Šviečia nuolat 2× žalias 30-60 % |
| Šviečia nuolat 1× žalias 5-30 % |
| Mirksi 1× žalias 0-5 % |
Akumuliatoriaus tipas ProCORE18V...
LEDs Talpa
| Šviečia nuolat 5× žalias 80-100 % |
| Šviečia nuolat 4× žalias 60-80 % |
| Šviečia nuolat 3× žalias 40-60 % |
| Šviečia nuolat 2× žalias 20-40 % |
182 | Lietuvių k.
LEDs Talpa
Šviečia nuolat 1× žalias 5-20 %
Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo- išjungimo jungiklj.
- |statydami darbo jrankj stebėkite, kad jis tvirtai įsi-statytų i įrankių įtvarą. Jei darbo įrankis nėra tvirtai įstatytas į jrankių įtvarą, sukimo operacijos metu jis gali atsilaisvinti.
Užstumkite darbo jrankj (11) ant jrankių įtvaro (1) keturbriaunio.
Dėl sistemos ypatumų įrankių įtvare (1) įstatytas darbo įrankis (11) yra šiek tiek laisvas; tai nedaro jokios neigiamos įtakos veikimui ir saugumui.
Naudojimas
Veikimo principas
I jrankių įtvarą (1) įstatytam darbo įrankiui sukamasis ir smūginis judesiai perduodami iš elektros variklio per pavarą ir smūginį mechanizmą.
Darbo procesą sudaro dvi fazės: sukimas ir užveržimas (smūginis mechanizmas veikia).
Smūginis mechanizmas pradeda veikti tada, kai sukamas varžtas sutinka pasipriešinimą ir variklis pradedamas veikti papildoma apkrova. Smūginis mechanizmas paverčia variklio jėgą tolygiais sukamaisiais smūgiais. Atlaisvinant varžtus ar veržles, šis procesas vyksta atvirkštine seka.
Automatinis išjungimas ABR (ABR = „Auto Bolt Release“) (žr. C pav.)
ABR funkcija elektrinj jrankj automatiškai išjungia, kai atsukama veržlė. Automatinio išjungimo funkcija apsaugo, kad atsukta veržlė nenukristų. ABR funkciją mygtuku „Automatinis išjungimas (ABR)” (5) galite suaktyvinti ir deaktyvinti. Kai ABR yra suaktyvinta, šviečia „Automatinio išjungimo (ABR)” (7) šviesos diodas. Pakeistus akumuliatorių, lieka ankstesnis nustatymas.
Paruošimas naudoti
Akumuliatoriaus įdėjimas
Kad elektrinj įrankį apsaugotumėte nuo netikėto įsijungimo, sukimosi krypties perjungiklj (8) nustatykite į vidurinę padėtį.
Ikrautą akumuliatorių (3) stumkite j elektrinio įrankio kojelę, kol akumuliatorius saugiai užsifiksuos.
Sukimosi krypties nustatymas (žr. B pav.)
Sukimosi krypties perjungikliu (8) galite pakeisti elektrinio jrankio sukimosi kryptj. Tačiau tuomet, kai jjungimo-išjungimo jungiklis (9) yra nuspaustas, tai padaryti yra nejmanoma.
Dešininis sukimasis: norėdami jsukti varžtus arba užveržti veržles, spauskite sukimosi krypties perjungiklj (8) iki galo j kaire.
Kairinis sukimasis: Norėdami atlaisvinti arba išsukti varžtus ar atsukti veržles, spauskite sukimosi krypties perjungiklj (8) j dešinę iki atramos.
ljungimas ir išjungimas
Norédami elektrinj įrankį įjungti, paspauskite įjungimo-įšjungimo jungiklį (9) ir laikykite įį paspaustą.
Prožektorius (6) šviečia, kai šiek tiek arba visiškai nuspaustas jjungimo-išjungimo jungiklis (9); jis apšviečia darbinę sritj, kai ji nepakankamai apšviesta.
Norėdami elektrinį įrankį išjungti, atleiskite jjungimo-išjungimo jungiklj (9).
Sūkių reguliavimas
Jungto elektrinio jrankio sūkių skaičių tolygiai galite reguliuoti atitinkamai spausdami jjungimo-išjungimo jungiklj (9).
Lengvai spaudžiant jjungimo-išjungimo jungiklj (9), įrankis veikia mažais sūkiais. Daugiau nuspaudus jungiklj, sūkiai atitinkamai padidėja.
Darbo patarimai
Ant veržlės uždėkite ar į varžtą įremkite tik išjungta elektrinį įrankį. Besisukantys darbo įrankiai gali nuslysti.
Sukimo momentas priklauso nuo smūgio trukmės. Didžiausias pasiektas sukimo momentas yra smūgiuojant pasiektų visų atskirų sukimo momentų suma. Didžiausias sukimo momentas yra pasiekiamas po 6–10 sekundžių trukmės smūgių. Sukant ilgiau, pasiektas sukimo momentas didėja labai nežymiai.
Norint pasiekti reikiamą użverżimo momentą, reikia nustatyti smūgių trukmę. Pasiektą faktinį użverżimo momentą visada reikia patikrinti dinamometriniu raktu.
Standžiosios, tampriosios arba minkštosios jungtys
Išmatavus ir perkélus i diagramą bandymų smūgiuojant metu pasiekto sukimo momento reikšmes, gaunama sukimo momento kitimo kreivė. Kreivės aukštis atitinka didžiausią įmanomą pasiekti sukimo momentą, o jos kilimo kampas parodo, per kiek laiko šį momentą galima pasiekti.
Sukimo momento kitimas priklauso nuo šių veiksnių:
- Varžtu/veržlių kietumas
- Pagrindo tipas (poveržlé, lékštiné spyruoklé, tarpiné)
– Varžtais sujungiamų medžiagų stiprumas - Tepimo sąlygos jungties vietoje
Atitinkamai yra galimi šie jungčių tipai:
- Standžioji jungtis gaunama jungiant metalines dalis arba naudojant metalinę poveržlę. Po santykinai nedidelės smūgio trukmės pasiekiamas maksimalus užveržimo momentas (staigiai kylanti kreivė). Be reikalo ilgai veikiantis smūginis mechanizmas tik kenkia prietaisui.
- Tamprioji jungtis gaunama jungiant metalines dalis, tačiau naudojant spyruoklinius žiedus, lékštines spyruokles, smeiges ar varžtus/veržles su kūgine galvute, o taip pat naudojant ilginamuosius elementus.
- Minkštoji jungtis gaunama, pvz., jungiant varžtais metalą su mediena arba naudojant švinines bei fibrines poveržles.
Esant tampriosios arba minkštosios jungties tipui, di-džiausias užveržimo momentas yra mažesnis, nei esant standžiajai jungčiai. Atitinkamai reikia ilgesnės smūgio trukmės jiems užveržti.
Didžiausių varžtu užveržimo momentų orientacinės vertės
Duomenys pateikti Nm, apskaičiuota pagal jtemptajj skerspjūvj; išnaudojama 90 % takumo ribos (kai trinties koeficientas _ben , dr. = 0,12). Pasiektą užveržimo momentą visada reikia patikrinti dinamometriniu raktu.
| Stiprumo klasė pagalDIN 267 | Standartiniai varžtai Didelio stiprumo varžtai | |||||||
| 3.6 | 4.6 | 5.6 | 5.8 | 6.8 | 8.8 | 10.9 | 12.9 | |
| M6 2.71 3.61 4.52 6.02 7.22 9.7 13.6 16.2 | ||||||||
| M8 6.57 8.7 11 14.6 17.5 23 33 39 | ||||||||
| M10 13 17.5 22 29 35 47 65 78 | ||||||||
| M12 22.6 30 37.6 50 60 80 113 135 | ||||||||
| M14 36 48 60 79 95 130 180 215 | ||||||||
| M16 55 73 92 122 147 196 275 330 | ||||||||
| M18 81 110 135 180 215 290 405 485 | ||||||||
| M20 115 155 190 255 305 410 580 690 | ||||||||
Nuorodos
Prieš jsukdami didesnius, ilgesnius varžtus j kietus ruošinius, turėtumėte išgręžti 2/3 varžto ilgio kiaurymę, kurios skers-muo būty lygus sriegio vidiniam diametrui.
Nuoroda: stebėkite, kad j elektrinį įrankį nepatektų smulkių metalinių dalių.
Po ilgesnio naudojimo mažu sūkių skaičiumi, kad elektrinis įrankis atvėstų, apie 3 minutes leiskite jam veikti tuščiaja eiga didžiausiu sūkių skaičiumi.
Nuorodos, kaip optimaliai elgtis su akumuliatoriumi
Saugokite akumuliatorių nuo drėgmės ir vandens. Akumuliatorių sandėliuokite tik nuo – 20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.
Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jj reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų.
Priežiūra ir servisas
Priežiūra ir valymas
▶ Reguliariai valykite savo elektrinio įrankio ventiliacines angas. Variklio ventiliatorius traukia dulkes į korpusą, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus.
Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo- išjungimo jungiklj.
Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.
Klientų aptarnavimo skyrius ir konsultavimo tarnyba
Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:
www.bosch-pt.com
Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.
Lietuva
Bosch įrankių servisas
Informacijos tarnyba: (037) 713350
Irankių remontas: (037) 713352
Faksas: (037) 713354
El. paštas: service-pt@lv.bosch.com
Kitus techninės priežiūros skyriaus adresus rasite čia:
Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių jstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.
Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina atsižvelgti j pakuotei ir
184 | Lietuvių k.
ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.
Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėty. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.
Šalinimas
Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.
Elektrinių jrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!
Tik ES šalims:
Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atliekų ir šios direktyvos perkėlimo j nacionalinę teisę aktus nebetinkami naudoti elektriniai įrankiai ir pagal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.
Akumuliatoriai ir baterijos:
Ličio jonų:
prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 183).
