Produkto tipas	Įmontuojamas šaldytuvas
Prekės ženklas	Bosch
Modelis	KIV77VSF0
Išmatavimai (aukštis x plotis x gylis)	177,2 cm x 55,8 cm x 54,5 cm
Neto svoris	58 kg
Maitinimas	220-240 V, 50 Hz
Energijos klasė	E (energijos efektyvumas)
Metinis energijos suvartojimas	256 kWh
Bendras neto tūris	304 litrai
Šaldytuvo tūris	243 litrai
Šaldiklio tūris	61 litrai
NoFrost funkcija	Taip, šaldiklyje
Klimato klasė	SN-ST (nuo 10 °C iki 38 °C)
Įrengimo tipas	Įmontuojamas
Reguliuojamas durelių aukštis	Taip
Vidinis apšvietimas	LED
Lentynų skaičius	5 stiklinės
Daržovių stalčius	1 su drėgmės reguliavimu
Šaldiklis su stalčiais	3 stalčiai
Greito vėsinimo funkcija	Taip (SuperCool)
Greito užšaldymo funkcija	Taip (SuperFreeze)
Atvirų durelių signalas	Taip
Durelių perstatymas	Taip
Priežiūra	Valymas drėgna šluoste ir švelniu plovikliu
Vaikų sauga	Netaikoma
Remontabilumas	Remontabilumo indeksas 8,4/10

Dažnai užduodami klausimai - KIV77VSF0 BOSCH

Kaip sureguliuoti Bosch KIV77VSF0 šaldytuvo temperatūrą?

Naudokite valdymo skydelį temperatūrai reguliuoti nuo 2 °C iki 8 °C. Paspauskite Temp mygtuką ir pasirinkite norimą reikšmę.

Kaip įjungti SuperCool funkciją?

Paspauskite SuperCool mygtuką skydelyje. Šaldytuvas veiks maksimalia galia 6 valandas, o tada grįš į įprastą nustatymą.

Ką daryti, jei šaldytuvas nevėsina?

Patikrinkite, ar maitinimas prijungtas, ar temperatūra nėra per aukšta ir ar vėdinimo angos neužblokuotos. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

Kaip išvalyti šaldytuvą?

Atjunkite prietaisą, išimkite maistą ir nuvalykite paviršius minkšta šluoste, sudrėkinta vandenyje su švelniu plovikliu. Nenaudokite abrazyvinių priemonių.

Kaip atšildyti šaldiklį?

Šis modelis turi NoFrost sistemą, todėl nereikia rankinio atšildymo. Sistema neleidžia susidaryti ledui.

Ar galima pakeisti durelių atidarymo kryptį?

Taip, jos yra perstatomos. Žr. instrukcijų vadovą dėl išsamių veiksmų arba kreipkitės į techniką.

Kokia rekomenduojama šaldiklio temperatūra?

Rekomenduojama -18 °C temperatūra, kad maistas būtų saugiai laikomas.

Ką reiškia klaidos kodas E?

Klaidos kodai nurodo konkrečius gedimus. Žr. Problemų sprendimo skyrių vadove, kad nustatytumėte klaidą ir sprendimą.

Kaip pakeisti vandens filtrą?

Šis modelis neturi vandens dozatoriaus, todėl nėra vandens filtro.

Kur galiu rasti atsargines dalis?

Originalias dalis galite įsigyti įgaliotame Bosch techninės priežiūros centre arba oficialioje internetinėje parduotuvėje.

NAUDOJIMO INSTRUKCIJA KIV77VSF0 BOSCH

Starplika ir iznemta.

1. 1. Paceliet auglu un dârzenu tvertnes vâku.

2. Auglu un dârzenu tvertnes vâku pavelciet uz priekšu un sagâziet uz sâniem, lai iznemtu.

Auglu un dârzenu tvertnes väks ir nonemts.

4.10.2 Starplikas un auglu un dârzenu tvertnes vâka uzstâdîšana

Informacija apie remonta - Šaldymo prietaiso ir šaldiklio kombinacija

i Dél šio dokumento.... 339

1.1 Svarbi informacija....339
1.1.1 Paskirtis 339

1.2 Simbolių paaiškinimas 339

1.2.3 Ispėjimu struktūra 340

1.2.4 Bendrieji simboliai 340

Sauga.... 341

2.1 Bendrosios saugos instrukcijos.... 341

2.1.1 Visi buitiniai prietaisai 341

Irankiai ir pagalbinės priemonės.... 342

Remontas 343

4.1 Durelių tarpiklio keitimas 343

4.1.1 Dureliy tarpiklio išémimas.... 343

4.1.2 Durelių tarpiklio įdėjimas.... 343

4.2 Atlenkiamo vyrio keitimas.... 346

4.2.1 Atlenkiamo vyrio nuémimas 346

4.2.2 Atlenkiamo vyrio montavimas 348

4.3 Slankiojo vyrio keitimas.... 349

4.3.1 Slankiojo vyrio nuémimas 349

4.3.2 Slankiojo vyrio montavimas 350

4.4 Durelių lentynos keitimas 351

4.4.1 Durelių lentynos išėmimas.... 351

4.4.2 Durelių lentynos įdėjimas.... 351

4.5 Lentynos keitimas.... 352

4.5.1 Lentynos nuémimas 352

4.5.2 Lentynos jdėjimas 352

4.6 Ištraukiamos lentynos keitimas.... 353

4.6.1 Ištraukiamos lentynos išėmimas.... 353

4.6.2 Ištraukiamos lentynos jdėjimas 353

4.7 Šaldiklio skyriaus lentynos keitimas 354

4.7.1 Šaldiklio skyriaus lentynos išémimas.... 354

4.7.2 Šaldiklio skyriaus lentynos jdėjimas.... 354

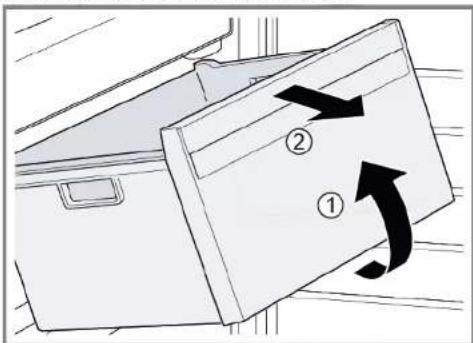

4.8 Šaldytų maisto produktų talpyklos keitimas.... 355

4.8.1 Šaldytų maisto produktų talpyklos išėmimas 355

4.8.2 Saldytų maisto produktų talpyklos įdėjimas 355

4.9 Vaisių ir daržovių talpyklos keitimas 356

4.9.1 Vaisių ir daržovių talpyklos išėmimas.... 356

4.9.2 Vaisių ir daržovių talpyklos įdėjimas.... 356

4.10 Vaisių ir daržovių talpyklos pertvaros ir dangčio keitimas.... 357

4.10.1 Vaisių ir daržovių talpyklos pertvaros išėmimas ir dangčio nuėmi-

mas 357

4.10.2 Vaisių ir daržovių talpyklos pertvaros jdėjimas ir dangčio uždėjimas .... 357

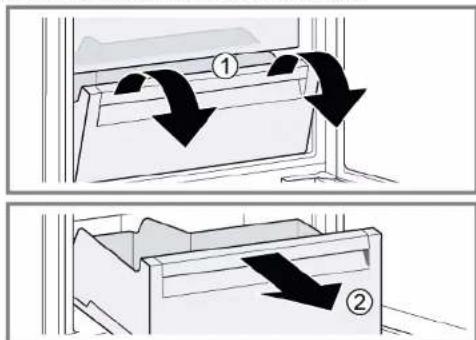

4.11 Atšaldytų šviežių produktų talpyklos keitimas.... 358

4.11.1 Atšaldytu šviežiu produktu talpyklos išémimas.... 358

4.11.2 Atšaldytu šviežiu produktu talpyklos jdėjimas 358

4.12 Ištraukiamos talpyklos keitimas.... 359

4.12.1 Ištraukiamos talpyklos išėmimas 359

4.12.2 Ištraukiamos talpyklos jdėjimas 359

4.13 LED apšvietimo lemputės keitimas.... 360

4.13.1 LED apšvietimo lemputės išėmimas 360

4.13.2 LED apšvietimo lemputės montavimas.... 361

i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo-jaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedideli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūšj.

Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dèl šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelé 2: Pavojaus simboliai

1.2.3 lspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dél elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prietais o ek-rane)

Lentelè 3: Bendrieji simboliaí

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
- Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas Išsami	informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm
„Torx" antgalis TX20 [00340865]	6,3 mm (1/4 col.)
Specialus įrankis [00342180]

Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.1.1 Durelių tarpiklio išėmimas

1. Išimkite durelių tarpiklj iš griovelio dešiniajame ir kairiajame kampe.

1. Ištraukite durelių tarpiklj iš griovelio.

Durelių tarpiklis išimtas.

4.1.2 Durelių tarpiklio įdéjimas

	Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio. Dėl to durelės vis tiek užsidarys, o tarpiklj bus galima naudoti ilgai.
	Jei jūsų prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkciją vėliau galima optimizuoti.
	Nedidelės šoninės skylutės durelių tarpiklyje turi savo funkciją (reikalingos ventiliacijai). Tai nėra gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nėra tarpiklj galinčių pažeisti vietų.

1. ⑨ Jei tarpiklio griovelis pažeistas.

Kreipkitės į klientų aptarnavimo tarnybą.

3.

Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepaveikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklj i prietaisą, rekomenduojama ji ištiesinti.

Pašildykite durelių tarpiklj plaukų džiovintuvu arba karštu vandeniu ir iš naujo su-teikite formą rankiniu būdu.

1. Ispauskite tarpiklio kampus viršuje ir apačioje i griovelj.

1. Po truputj ispauskite i griovelj visą tarpiklj.

Durelių tarpiklis jdėtas.

Remontas

4.2 Atlenkiamo vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Baldų durelės turi būti nuimtos. Žr. „Irengimo instrukcija“.
Durelés turi būti atidarytos.

4.2.1 Atlenkiamo vyrio nuèmimas

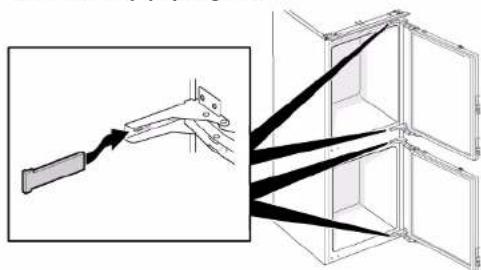

1. Nuimkite nuo keturių vyrių dangtelius.


1. 1. Atleiskite keturis varžtus (1).

2. Patraukite ir išimkite viršutines dureles (2).

1. 1. Išsukite keturis varžtus (1).

2. Nuimkite vyrius (2).

Viršutinių durelių vyriai nuimti.

1. 1. Atleiskite keturis varžtus (1).

2. Patraukite ir išimkite apatines dureles (2).

1. 1. Išsukite keturis varžtus (1).

2. Nuimkite vyrius (2).

Apatinių durelių vyriai nuimti.

Remontas

4.2.2 Atlenkiamo vyrio montavimas

▶ Uždékite atvirkščia eilès tvarka.

Remontas

4.3 Slankiojo vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Baldų ir prietaiso durelės yra atskiros. Žr. „Irengimo instrukcija“.

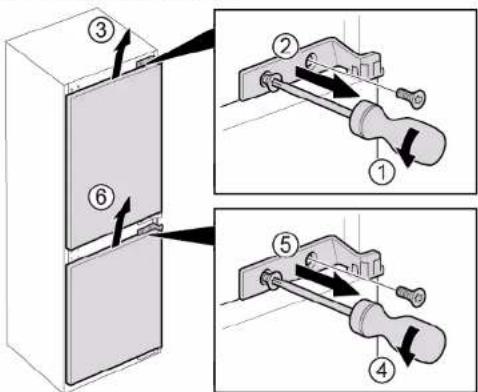

4.3.1 Slankiojo vyrio nuémimas

1. 1. Išsukite du varžtus (1).

2. Nuimkite viršutinių durelių viršutinį vyrį (2).

3. Nuimkite viršutines dureles (3).
4. Išsukite du varžtus (4).
5. Nuimkite apatinių durelių viršutinį vyrį (5).
6. Nuimkite apatines dureles (6)

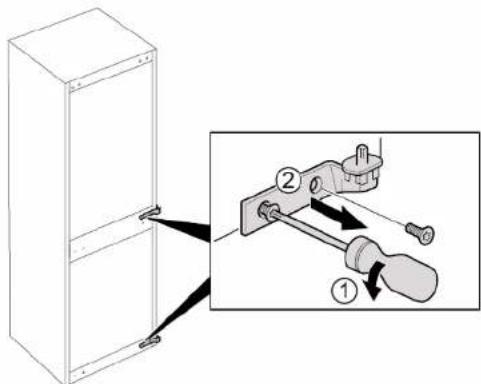

1. 1. Išsukite keturis varžtus (1).

2. Nuimkite apatinius vyrius (2).

4.3.2 Slankiojo vyrio montavimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.4 Durelių lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.4.1 Durelių lentynos išėmimas

- Pakelkite durelių lentyną i viršų.

Durelių lentyna išimta.

4.4.2 Durelių lentynos įdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

Durelės turi būti atidarytos.

4.5.1 Lentynos nuèmimas

Ištraukite lentyną.

4.5.2 Lentynos idėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.6 Ištraukiamos lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.6.1 Ištraukiamos lentynos išémimas

1. Traukite ištraukiamą lentyną, kol atsifiksuos fiksatorius.

1. Nuleiskite ištraukiamą lentyną ir pakreipkite i šoną.

2. Ištraukiama lentyna išimta.

4.6.2 Ištraukiamos lentynos jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.7 Šaldiklio skyriaus lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.7.1 Šaldiklio skyriaus lentynos išémimas

Ištraukite šaldiklio skyriaus lentyną.

Šaldiklio skyriaus lentyna išimta.

4.7.2 Šaldiklio skyriaus lentynos jdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.8 Šaldytų maisto produktų talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.8.1 Šaldytų maisto produktų talpyklos išėmimas

1. Ištraukite šaldytų maisto produktų talpyklą iki pat galo (1).
2. Išimkite šaldytų maisto produktų talpyklą (2).

Šaldytų maisto produktų talpykla išimta.

4.8.2 Šaldytų maisto produktų talpyklos įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.9 Vaisių ir daržovių talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.9.1 Vaisių ir daržovių talpyklos išėmimas

1. Ištraukite talpyklą iki pat galo (1).

2. Išimkite talpyklą (2).

4.9.2 Vaisių ir daržovių talpyklos jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.10 Vaisių ir daržovių talpyklos pertvaros ir dangčio keitimas

Reikalavimas.

Durelès turi būti atidarytos.

4.10.1 Vaisių ir daržovių talpyklos pertvaros išėmimas ir dangčio nuėmimas

1. Nuimkite nuo pertvaros stiklinę plokštelę.

1. Išimkite vaisių ir daržovių talpykla.→356

2. 1. Abiejose pertvaros pusése apačioje nuspauskite svirtelę (1).
3. Patraukite pertvarą i priekį (2).

1. Pakelkite pertvarą ir pakreipkite šonu.

Pertvara išimta.

1. 1. Iškelkite vaisių ir daržovių talpyklos dangtį.
2. Patraukite vaisių ir daržovių talpyklos dangtį i priekį ir pakreipkite šonu. Vaisių ir daržovių talpyklos dangtis nuimtas.

4.10.2 Vaisių ir daržovių talpyklos pertvaros jdėjimas ir dangčio uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.11 Atšaldytų šviežių produktų talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.11.1 Atšaldytų šviežių produktų talpyklos išėmimas

1. Palenkite šviežių produktų talpykla i priekį (1).
2. Išimkite atšaldytų šviežių produktų talpyklą (2).

Atšaldytų šviežių produktų talpykla išimta.

4.11.2 Atšaldytų šviežių produktų talpyklos įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.12 Ištraukiamos talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.12.1 Ištraukiamos talpyklos išémimas

1. Palenkite ištraukiamą talpykłą j priekį (1).
2. Išimkite ištraukiamą talpykla (2).

Ištraukiama talpykla išimta.

4.12.2 Ištraukiamos talpyklos jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.13 LED apšvietimo lemputės keitimas

Specialüs įrankiai.

Specialus jrankis [00342180]
Atsuktuvas su jpjovomis Mentė 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820]

Jūsų prietaise įrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai!

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dël elektros smūgio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis del elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

PERSPÉJIMAS

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Durelės turi būti atidarytos.
Šaldytuvo skyriaus lentynos išimtos.

4.13.1 LED apšvietimo lemputės išėmimas

1. Atleiskite LED apšvietimo lemputės dangtelį.

1. Patraukite LED apšvietimo lemputės dangtelį i vidų ir tuo pat metu paspauskite i priekį.

1. Atkabinkite LED apšvietimo lemputės modulį.

1. Atjunkite LED apšvietimo lemputės elektros jungti.

LED apšvietimo lemputė išimta.

4.13.2 LED apšvietimo lemputės montavimas

▶ Uždékite atvirkščia eilès tvarka.
