Prekės ženklas	Bosch
Modelis	KIF87PFE0
Produkto tipas	Kombinuotas šaldytuvas (šaldytuvas/šaldiklis)
Montavimo tipas	Integruojamas (baldas)
Matmenys (A x P x G)	apie 177 x 54 x 55 cm
Neto svoris	apie 60 kg
Šaldytuvo talpa	apie 200 L
Šaldiklio talpa	apie 100 L
Elektros tiekimas	220-240 V, 50 Hz
Vidinis apšvietimas	Šoninis LED ir LED prožektorius
Specialios funkcijos	Cool-Fresh stalčius, vaisių/daržovių skyrius, teleskopinės lentynos
Priežiūra	Keičiamas durų tarpiklis, reguliarus valymas
Saugumas	Atjunkite nuo elektros tinklo prieš remontą, privalomas VDE 0701 testas
Remontabilumas	Atsarginės dalys prieinamos, vartotojas gali remontuoti specialiais įrankiais (Torx TX20, siurbtukas)
Keičiamos dalys	Durų tarpiklis, plokščias vyris, durų lentyna, lentyna, teleskopinė lentyna, šaldytų maisto produktų stalčius, vaisių ir daržovių stalčius, stalčiaus pertvara/dangtis, Cool-Fresh stalčius, šoninis LED apšvietimas, LED prožektorius
Įrankiai, reikalingi remontui	Torx TX20 antgalis, siurbtukas ∅50 mm, specialus įrankis, plokščias atsuktuvas
Šaldymo agentas	Nenurodyta (dažnas tipas: R600a)
Klimato klasė	Nenurodyta (standartinė SN-T)
Triukšmo lygis	Nenurodyta (apie 39 dB)
Energijos sąnaudos	Nenurodyta (apie 250 kWh/metus)

Dažnai užduodami klausimai - KIF87PFE0 BOSCH

Kaip pakeisti durų tarpiklį?

Išimkite seną tarpiklį iš griovelių. Norėdami sumontuoti naują, švelniai pašildykite jį plaukų džiovintuvu, tada palaipsniui įspauskite į griovelį pradėdami nuo kampų. Patikrinkite, ar griovelis nepažeistas.

Ar galiu pats pakeisti LED apšvietimą?

Taip, kai kurie modeliai tai leidžia. Prožektoriui naudokite specialų įrankį. Šoniniam apšvietimui naudokite siurbtuką. Visada atjunkite prietaisą bent 60 sekundžių prieš tai ir po remonto atlikite saugos testą pagal VDE 0701.

Kaip nustatyti šaldytuvo temperatūrą?

Instrukcija detaliai neaprašo nustatymų, tačiau paprastai naudokite viduje esantį valdymo mygtuką. Optimaliam laikymui nustatykite šaldytuvą 4°C, o šaldiklį -18°C.

Ką daryti, jei durų tarpiklis neužsidaro tinkamai?

Patikrinkite, ar griovelis nepažeistas. Jei taip, kreipkitės į klientų aptarnavimo tarnybą. Taip pat galite reguliuoti vyrius, jei jie yra reguliuojami. Naujas tarpiklis gali šiek tiek skirtis storiu, tai normalu.

Ar yra atsarginių dalių?

Taip, Bosch tiekia originalias dalis. Naudokite instrukcijoje nurodytas nuorodas (pvz., durų tarpiklis, vyris). Norėdami užsakyti, kreipkitės į klientų aptarnavimo tarnybą arba autorizuotą pardavėją.

Kaip išimti vaisių ir daržovių stalčių?

Ištraukite stalčių iki galo į priekį, tada pakelkite jį, kad išimtumėte. Ši operacija aprašyta instrukcijos 4.7 skirsnyje. Dangteliui paspauskite svirteles po pertvara.

Ar prietaisas yra energiją taupantis?

Instrukcijoje neminima energijos klasė. Paprastai šios serijos Bosch prietaisai yra E arba F klasės. Patikrinkite etiketę ant prietaiso dėl tikslios vertės.

Kokių įrankių reikia prietaisui remontuoti?

Pagal dalį: Torx TX20 antgalis, siurbtukas ∅50 mm, specialus įrankis (ref. 00342180) ir plokščias atsuktuvas. Dėvėkite apsaugines pirštines. Nuorodos pateiktos instrukcijoje.

Ką daryti nutrūkus elektrai?

Laikykite duris uždarytas. Šaldyti maisto produktai išlieka sušalę kelias valandas. Neužšaldykite atšildytų maisto produktų jų neišvirę. Dėl konkrečių patarimų žr. instrukciją.

Kaip išvalyti šaldytuvą?

Atjunkite prietaisą. Išimkite lentynas ir stalčius. Plaukite šiltu vandeniu su švelniu plovikliu. Kruopščiai nusausinkite. Nenaudokite garų valytuvų. Žr. instrukcijos priežiūros skyrių.

NAUDOJIMO INSTRUKCIJA KIF87PFE0 BOSCH

Starplika ir iznemta.

1. 1. Paceliet auglu un dârzenu tvertnes vâku.

2. Auglu un dârzenu tvertnes vâku pavelciet uz priekšu un sagâziet uz sâniem, lai iznemtu.

Auglu un dârzenu tvertnes väks ir nonemts.

Informacija apie remontą - Šaldymo prietaiso ir šaldiklio kombinacija

i Dél šio dokumento.... 311

1.1 Svarbi informacija....311
1.1.1 Paskirtis 311

1.2 Simbolių paaiškinimas 311

1.2.1 Pavojaus lygiai.... 311

1.2.2 Pavojaus simboliai 311

1.2.3 Ispėjimų struktūra.... 312

1.2.4 Bendrieji simboliai 312

Sauga....313

2.1 Bendrosios saugos instrukcijos.... 313

2.1.1 Visi buitiniai prietaisai 313

Irankiai ir pagalbinės priemonės.... 314

Remontas.... 315

4.1 Durelių tarpiklio keitimas 315

4.1.1 Durelių tarpiklio išėmimas.... 315

4.1.2 Durelių tarpiklio įdėjimas.... 315

4.2 Atlenkiamo vyrio keitimas.... 318

4.2.1 Atlenkiamo vyrio nuémimas 318

4.2.2 Atlenkiamo vyrio montavimas 320

4.3 Durelių lentynos keitimas 321

4.3.1 Durelių lentynos išėmimas.... 321

4.3.2 Durelių lentynos įdėjimas.... 321

4.4 Lentynos keitimas.... 322

4.4.1 Lentynos nuémimas 322

4.4.2 Lentynos idėjimas 322

4.5 Ištraukiamos lentynos keitimas.... 323

4.5.1 Ištraukiamos lentynos išémimas.... 323

4.5.2 Ištraukiamos lentynos jdėjimas 323

4.6 Šaldytų maisto produktų talpyklos keitimas 324

4.6.1 Šaldytų maisto produktų talpyklos išėmimas 324

4.6.2 Šaldytų maisto produktų talpyklos jdėjimas.... 324

4.7 Vaisių ir daržovių talpyklos keitimas.... 325

4.7.1 Vaisių ir daržovių talpyklos išėmimas 325

4.7.2 Vaisių ir daržovių talpyklos įdėjimas 325

4.8 Vaisių ir daržovių talpyklos pertvaros ir dangčio keitimas.... 326

4.8.1 Vaisių ir daržovių talpyklos pertvaros išėmimas ir dangčio nuėmi- mas 326

4.8.2 Vaisių ir daržovių talpyklos pertvaros įdėjimas ir dangčio uždėjimas .... 326

4.9 Atšaldytų šviežių produktų talpyklos keitimas.... 327

4.9.1 Atšaldytų šviežių produktų talpyklos išėmimas.... 327

4.9.2 Atšaldytų šviežių produktų talpyklos įdėjimas 327

4.10 Šoninės pailgos LED lemputės keitimas 328

4.10.1 Šoninės pailgos LED lemputės išėmimas.... 328

4.10.2 Šoninės pailgos LED lemputės montavimas.... 329

4.11 LED apšvietimo lemputės keitimas.... 330

4.11.1 LED apšvietimo lemputės išėmimas 330

4.11.2 LED apšvietimo lemputės montavimas.... 331

i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo- jaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedideli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūšj.

Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dèl šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelé 2: Pavojaus simboliai

1.2.3 lspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dél elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
[Paleisti Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prietais o ek-rane)

Lentelè 3: Bendrieji simboliaí

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
- Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas lšsami	informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm
Siurbtukas [00342224]	∅50 mm
Specialus įrankis [00342180]
„Torx“ antgalis TX20 [00340865]	6,3 mm (1/4 col.)

Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.1.1 Durelių tarpiklio išėmimas

1. Išimkite durelių tarpiklj iš griovelio dešiniajame ir kairiajame kampe.

1. Ištraukite durelių tarpiklj iš griovelio.

Durelių tarpiklis išimtas.

4.1.2 Durelių tarpiklio įdéjimas

	Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio. Dėl to durelės vis tiek užsidarys, o tarpiklj bus galima naudoti ilgai.
	Jei jūsų prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkciją vėliau galima optimizuoti.
	Nedidelės šoninės skylutės durelių tarpiklyje turi savo funkciją (reikalingos ventiliacijai). Tai nėra gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nėra tarpiklj galinčių pažeisti vietų.

1. ⑨ Jei tarpiklio griovelis pažeistas.

Kreipkitės į klientų aptarnavimo tarnybą.

3.

Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepaveikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklj i prietaisą, rekomenduojama ji ištiesinti.

Pašildykite durelių tarpiklj plaukų džiovintuvu arba karštu vandeniu ir iš naujo su-teikite formą rankiniu būdu.

1. Ispauskite tarpiklio kampus viršuje ir apačioje i griovelj.

1. Po truputj ispauskite i griovelj visą tarpiklj.

Durelių tarpiklis jdėtas.

Remontas

4.2 Atlenkiamo vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Baldų durelės turi būti nuimtos. Žr. „Irengimo instrukcija“.
Durelés turi būti atidarytos.

4.2.1 Atlenkiamo vyrio nuèmimas

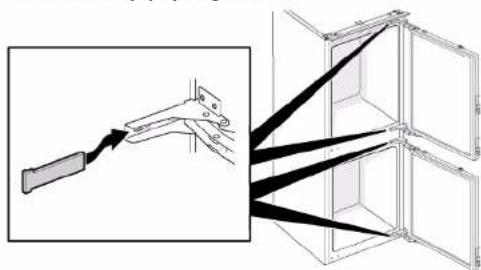

1. Nuimkite nuo keturių vyrių dangtelius.


1. 1. Atleiskite keturis varžtus (1).

2. Patraukite ir išimkite viršutines dureles (2).

1. 1. Išsukite keturis varžtus (1).

2. Nuimkite vyrius (2).

Viršutinių durelių vyriai nuimti.

1. 1. Atleiskite keturis varžtus (1).

2. Patraukite ir išimkite apatines dureles (2).

1. 1. Išsukite keturis varžtus (1).

2. Nuimkite vyrius (2).

Apatinių durelių vyriai nuimti.

Remontas

4.2.2 Atlenkiamo vyrio montavimas

▶ Uždékite atvirkščia eilès tvarka.

Remontas

4.3 Durelių lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.3.1 Durelių lentynos išėmimas

- Pakelkite durelių lentyną i viršų.

Durelių lentyna išimta.

4.3.2 Durelių lentynos įdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

Durelės turi būti atidarytos.

4.4.1 Lentynos nuémimas

Ištraukite lentyną.

4.4.2 Lentynos jdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.5 Ištraukiamos lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.5.1 Ištraukiamos lentynos išémimas

1. Traukite ištraukiamą lentyną, kol atsifiksuos fiksatorius.

1. Nuleiskite ištraukiamą lentyną ir pakreipkite i šoną.

2. Ištraukiama lentyna išimta.

4.5.2 Ištraukiamos lentynos jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.6 Šaldytų maisto produktų talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

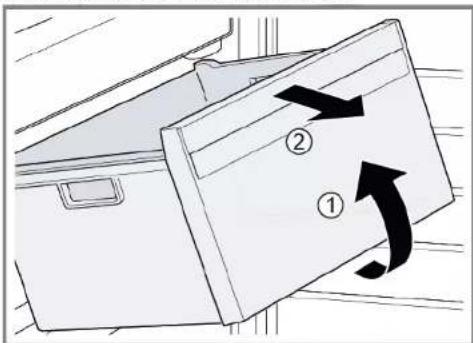

4.6.1 Šaldytų maisto produktų talpyklos išėmimas

1. Ištraukite šaldytų maisto produktų talpyklą iki pat galo (1).
2. Išimkite šaldytų maisto produktų talpyklą (2).

Šaldytų maisto produktų talpykla išimta.

4.6.2 Šaldytų maisto produktų talpyklos įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.7 Vaisių ir daržovių talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.7.1 Vaisių ir daržovių talpyklos išėmimas

1. Ištraukite talpyklą iki pat galo (1).

2. Išimkite talpyklą (2).

4.7.2 Vaisių ir daržovių talpyklos jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.8 Vaisių ir daržovių talpyklos pertvaros ir dangčio keitimas

Reikalavimas.

Durelès turi būti atidarytos.

4.8.1 Vaisių ir daržovių talpyklos pertvaros išėmimas ir dangčio nuėmimas

1. Nuimkite nuo pertvaros stiklinę plokštelę.

1. Išimkite vaisių ir daržovių talpykla.→325

2. 1. Abiejose pertvaros pusėse apačioje nuspauskite svirtelę (1).
3. Patraukite pertvarą i priekį (2).

1. Pakelkite pertvarą ir pakreipkite šonu.

Pertvara išimta.

1. 1. Iškelkite vaisių ir daržovių talpyklos dangtį.
2. Patraukite vaisių ir daržovių talpyklos dangtį i priekį ir pakreipkite šonu. Vaisių ir daržovių talpyklos dangtis nuimtas.

4.8.2 Vaisių ir daržovių talpyklos pertvaros įdėjimas ir dangčio uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.9 Atšaldytų šviežių produktų talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.9.1 Atšaldytų šviežių produktų talpyklos išémimas

1. Palenkite šviežių produktų talpykla i priekį (1).
2. Išimkite atšaldytų šviežių produktų talpyklą (2).

Atšaldytų šviežių produktų talpykla išimta.

4.9.2 Atšaldytų šviežių produktų talpyklos įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.10 Šoninės pailgos LED lemputės keitimas

Specialüs įrankiai.

Siurbtukas ∅50 mm [00342224]

Jūsų prietaise įrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptamavimo tarnybos specialistai arba įgalioti technikai!

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dël elektros smūgio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.

Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis del elektros smūgio

Prieš pradėdami remonta, ne mažiau kaip prieš 60 sekundžiu at-

junkite prietaisus nuo elektros tiekimo.

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Durelès turi būti atidarytos.
Šaldytuvo skyriaus lentynos išimtos.

4.10.1 Šoninės pailgos LED lemputės išėmimas

1. Prilipdykite siurbtuka prie viršutinės pailgos LED šoninės lemputės viršutinio trečdalių.

1. Patraukite siurbtuką kartu su priekine pailga LED šonine lempute vienu sukamuoju judesiu.

1. Atjunkite šoninės pailgos LED lemputės elektros jungtį. Šoninės pailgos LED lemputės elektros jungtis.

4.10.2 Šoninės pailgos LED lemputės montavimas

1. Prijunkite šoninės pailgos LED lemputės elektros jungti.
2. Pritvirtinkite šoninę pailgą LED lemputę i jai skirtą vietą skyrelio sienelėje (užfik-suokite kabliukus).
   → Šoniné pailga LED lemputė sumontuota.

Remontas

4.11 LED apšvietimo lemputės keitimas

Specialüs įrankiai.

Specialus jrankis [00342180]
Atsuktuvas su jpjovomis Mentė 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820]

Jūsų prietaise įrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai!

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dël elektros smūgio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis del elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

PERSPÉJIMAS

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Durelės turi būti atidarytos.
Šaldytuvo skyriaus lentynos išimtos.

4.11.1 LED apšvietimo lemputės išėmimas

1. Atleiskite LED apšvietimo lemputės dangtelį.

1. Patraukite LED apšvietimo lemputės dangtelį i vidų ir tuo pat metu paspauskite i priekį.

1. Atkabinkite LED apšvietimo lemputės modulį.

1. Atjunkite LED apšvietimo lemputės elektros jungti.

LED apšvietimo lemputė išimta.

4.11.2 LED apšvietimo lemputės montavimas

▶ Uždékite atvirkščia eilès tvarka.
