TMY850 - Gręžtuvas Tryton - Nemokama naudojimo instrukcija

Prietaiso tipas	Maišyklė-gręžtuvas
Modelis	TMY850
Maitinimo įtampa	220–240 V
Dažnis	50 Hz
Galios sąnaudos	850 W
Tuščiosios eigos greitis	0–500 aps./min
Maišyklės tvirtinimas	M14
Maišyklės skersmuo	120 mm
Maitinimo laido ilgis	3 m
Masė	3,2 kg
Įrankio klasė	II
Apsaugos laipsnis	IP20
Garso slėgio lygis (LpA)	83 dB(A), tolerancija 3 dB
Garso galios lygis (LwA)	94 dB(A), tolerancija 3 dB
Vibracijos lygis (EN 62841-2-10)	3,31 m/s², tolerancija K=1,5 m/s²
Komplekte	Maišyklė-gręžtuvas, pagalbinė rankena, tvirtinimo varžtai, maišyklės ilgintuvas, maišyklė, gręžtuvo griebtuvas su dantytąja mova, raktas griebtuvui, adapteris, šešiakampis raktas, surinkimo raktai, naudojimo instrukcija, garantijos kortelė
Funkcijos	Skystų ir birių statybinių medžiagų (dažai, tinkai, klijai, skiediniai) maišymas bei gręžimas medyje, pliene ir kitose medžiagose
Greičio reguliavimas	Bespakopis, paspaudžiant jungiklį
Jungiklio užraktas	Taip
Priežiūra	Valyti minkšta drėgna šluoste su muilu; išpūsti ventiliacines angas suslėgtu oru; keisti anglinius šepečius poromis po susidėvėjimo (riba 6 mm)
Sauga	Naudoti apsauginius akinius, klausos apsaugos priemones, dulkių kaukę; naudoti papildomą rankeną; atjungti nuo maitinimo prieš reguliavimą
Servisas / remontas	Servisas PROFIX – tik originalios atsarginės dalys
Garantija	Pagal garantijos kortelę

Dažnai užduodami klausimai - TMY850 Tryton

Kaip sumontuoti maišyklę maišyklėje-gręžtuve TMY850?

Reikia įsukti maišyklės ilgintuvą (su M14 sriegiu) į veleną, priveržti surinkimo raktais (19 ir 22 mm), tada užsukti maišyklę ant ilgintuvo ir priveržti. Išmontavimas atvirkštine tvarka.

Kaip sumontuoti gręžtuvo griebtuvą?

Užsukite gręžtuvo griebtuvą ant adapterio, tada įsukite adapterį į veleno lizdą. Užblokuokite veleną 19 mm raktu ir priveržkite adapterį 22 mm raktu.

Kaip reguluoti sukimosi greitį?

Greitis reguliuojamas bespakopiškai spaudžiant jungiklį – kuo stipriau spausite, tuo didesnis apsisukimų skaičius.

Kokias medžiagas galima maišyti?

Prietaisas tinkamas skystoms ir birioms statybinėms medžiagoms maišyti, pvz., dažams, tinkams, klijams, skiediniams. Negalima maišyti medžiagų, turinčių grafito, šarmų, rūgščių ar degių produktų.

Kokių atsargumo priemonių reikia imtis gręžiant?

Laikykite įrankį už izoliuotų rankenos paviršių, kad išvengtumėte elektros smūgio, jei pataikytumėte į paslėptus laidus. Naudokite apsauginius akinius ir klausos apsaugos priemones.

Kaip pakeisti anglinius šepečius?

Atjunkite prietaisą nuo maitinimo. Atsukite šepečių laikiklius plokščiu atsuktuvu, išimkite susidėvėjusius šepečius ir įdėkite naujus (visada porą). Priveržkite šepečių laikiklius ir paleiskite 5 minutėms tuščiąja eiga.

Ką daryti, jei grąžtas užsiblokuoja?

Nedelsdami išjunkite prietaisą. Pasiruoškite atatrankai. Patikrinkite, ar grąžtas nėra išlenktas ar susidėvėjęs, o apdirbamas daiktas yra gerai fiksuotas.

Kaip valyti maišyklę-gręžtuvą?

Atjungę nuo maitinimo, nuvalykite korpusą drėgna šluoste su švelniu valikliu. Nenaudokite tirpiklių. Ventiliacines angas išpūskite suslėgtu oru.

Kokie priedai yra komplekte?

Komplekte yra: maišyklė-gręžtuvas, pagalbinė rankena, tvirtinimo varžtai, maišyklės ilgintuvas, maišyklė, gręžtuvo griebtuvas su raktu, adapteris, šešiakampis raktas, surinkimo raktai, instrukcija ir garantijos kortelė.

Kur galiu suremontuoti prietaisą?

Garantinį ir pogarantinį remontą atlieka servisas PROFIX. Adresas yra garantijos kortelėje. Naudokite tik originalias atsargines dalis.

NAUDOJIMO INSTRUKCIJA TMY850 Tryton

Išsaugokite instrukciją, nes gali būti reikalinga véliau.

¡SPÉJIMAS! Prašome perskaityti visus įspėjimus dėl saugaus naudojimo pažymėtus simboliais ⚠️ bei visas nuorodas dėl saugaus naudojimo.

Žemiau pateikiamų įspėjimų dėl saugos bei saugos nuorodų nesilaikymas gali būti elektros smūgio, gaisro ir/arba sunkių kūno sužalojimų priežastimi. Išsaugokite visus įspėjimus ir visas saugos nuorodas, kad vėliau būtų galima jais pasinaudoti.

Žemiau patektuose įspėjimuose sąvoka „elektros prietaisas“ apibudina elektros prietaisą maitinamą elektros energija iš elektros tinklo (maitinimo laidas) arba elektros prietaisą maitinamą akumuliatoriumi (belaidis).

JSPÉJIMAS! Bendri jspéjimai dél saugaus įrankio naudojimo.

1. Sauga darbo vietoje:

a) Darbo vietoje turi būti švaru, tvarkinga bei geras apšvietimas. Netvarka bei netinkamas darbo vietos apšvietimas gali būti nelaimingų atsitikimų priežastimi.
b) Nenaudoti elektros prietaiso sprogioje aplinkoje, kurioje yra degüs skysčiai, degios dujos arba dulkės. Elektros prietaiso darbo metu susidaro elektros kibirkštis, todėl gali užsidegti esantis aplinkoje garai.
c) Darbo vietoje negali būti vaikai bei pašaliniai. Dėmesio nukreipimas gali būti elektros prietaiso valdymo praradimo priežastimi.

JSPÈJIMAS! Bendri jspèjimai dėl saugaus įrankio naudojimo.

2. Elektros sauga:

a) Elektros prietaisų kištukai turi atitikti elektros lizdo tipui. Jokiu būdu negalima keisti kištuko. Jeigu elektros prietaisas turi jžeminimą, negalima naudoti ilgintuvo. Originalių kištukų bei lizdy naudojimas sumažina elektros smūgio riziką.
b) Venkite kūno kontakto su jžemintais paviršiais, tokias kaip vamzdžiai, šildytuvai, centrinio šildymo radiatoriai bei šaldytuvais. Kontaktas su jžemintais paviršiais didina elektros smūgio pavojų.
c) Saugokite prietaisą nuo lietaus ir dręgmės. Jeigu vanduopatenka i elektros prietaisą, padidėja elektros smūgio rizika.
d) Nenaudokite laidų ne pagal paskirtį. Neneškite įrenginio paėmę už laido, netraukite už jo norėdami išjungti kištuką iš elektros lizdo. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeistas laidas gali tapti elektros smūgio priežastimi.
e) Jeigu elektros prietaisas yra naudojamas lauke, laido prailginimui naudokite tik specialiai tam skirtus prailgintuvus. Prailgintuvų skirtų darbui lauke naudojimas sumažina elektros smūgio riziką.
f) Įrankį rekomenduojama jungti į elektros maitinimo tinklą, turintį likutinės srovės įrenginį (RCD), kurio išjungimo srovė yra 30 mA arba mažesnė.
g) Jeigu negalima išvengti elektros prietaiso naudojimo drėgnoje aplinkoje, naudokite RCD įrenginį. RCD įrenginio naudojimas sumažina elektros smūgio riziką.

JSPÉJIMAS! Bendri jspéjimai dél saugaus įrankio naudojimo.

3. Žmonių sauga:

a) Prietaisu negali naudotis asmenys (tame tarpe vaikai) turintis fizinius, jutimo arba psichinius negalavimus, taip pat asmenys neturintis darbo patirties arba nesusipažinę su prietaisu, nebent toks darbas vyksta stebint specialistui arba pagal prietaiso naudojimo instrukciją, kurį buvo perduota asmeniu atsakingu už saugą.
b) Bükite atidüs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami su elektros prietaisu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali tapti rimtų sužalojimų priežastimi.
c) Devėkite tinkamą aprangą. Nešiokite apsauginius akinius. Apsauginės aprangos, tokios kaip dulkių kaukė, neslystantis apsauginiai batai, šalmas, asinės, naudojimas sumažina sužalojimų grėsmę.
d) Saugokitės, kad nejjungtumėte prietaiso atsitiktinai. Priėš jungiant kištuką i elektros lizdą ir/arba prieš akumuliatoriaus jungimą bei prieš paimant arba pernešant prietaisą įsitikinkite, kad prietaisas yra išjungtas. Prietaiso pernešimas su pirštu ant jungiklio arba prietaiso jungimas i maitinimo tinklą gali tapti nelaimingo atsitikimo priežastimi.
e) Prieš jungdami prietaisą pašalinkite raktus. Prietaiso besisukančioje dalyje esantis jrankis ar raktas gali tapti sužalojimų priežastimi.
f) Nepasilenkite pernelyg i priekj. Dirbdami atsistokite patikimai ir visada išlaikykite pusiausvyra. Patikima stovėsena ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.
g) Devėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių prietaiso dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios prietaiso dalys.
h) Jeigu jrenginiai yra pritaikyti prijungimui prie dulkių nusiurbimo ir dulkių surinkėjo, įsitikinkite, kad šie jrenginiai tinkamai prijungti ir panaudoti pagal paskirtį. Dulkių surinkėjų panaudojimas sumažina dulkių poveikio pasekmes.
i) Elektros įrankių naudojimo įgūdžiai, įgyti dažno jų naudojimo metu, negali per daug padidinti Jūsų pasitikėjimo savimi ir leisti nesilaikyti saugos taisyklių. Neatsargiai naudojantis elektros įrankiais, galima rimtai susižeisti per kelias sekundes.

JSPÉJIMAS! Bendri jspéjimai dél saugaus įrankio naudojimo.

1. Rūpestinga elektros prietaisų priežiūra irnaudojimas

a) Neperkraukite prietaiso. Naudojamo prietaiso galingumas turi atitikti atliekamam darbui. Tinkamai parinktas elektros prietaisas leis atlikti darba gerai ir saugiai.
b) Nenaudokite elektros prietaiso su sugedusiu jungikliu. Elektros prietaisas, kurio nebegalima jjungti ar išjungti, yra pavojingas ir ji reikia remontuoti.
c) Prieš reguliuodami prietaisą, keisdami darbo įrankius arba prieš sandėliavimą ištraukite kištuką iš elektros lizdo ir/arba atjunkite akumuliatorių. Ši saugumo priemonė apsaugos jus nuo netikėto prietaiso įsijungimo.

d) Nenaudojamą prietaisą sandėliuokite vaikams ir nemokantiems juo naudotis arba nesusipažinusiem s su instrukcija asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
e) Rūpeingai prižiūrėkite prietaisą. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų elektros prietaiso veikimą. Jeigu yra gedimai suremontuokite prietaisą. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektros prietaisai.
f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti elektros prietaisai su aštriais pjovimo įrankiais yra lengviau valdomi ir juos geriau kontroliuoti.
g) Elektros prietaisą, papildomus įrankius, darbo įrankius ir t.t. naudokite tik pagal instrukciją, turėdami omeny darbo sąlygas bei atliekamo darbo pobūdį. Elektros prietaiso naudojimas ne pagal paskirtį gali sukelti pavojingas situacijas.
h) Jeigu prietaisas nebuvo naudojamas ilgesnį laiką arba yra naudojamas žemos temperatūros sąlygose, jjunkite jį kelioms minutėms be apkrovos tam, kad tepalas tinkamai pasiskirstytų pavaros mechanizme.
i) Elektros prietaisus valykite minkštu, drėgnu (ne šlapiu) skuduru ir muilu. Nenaudokite benzino, tirpiklių bei kitų priemonių galinčių pažeisti prietaisą.
j) Elektros prietaisą laikykite/transportuokite tik po to, kai jsitikinsite, kad jo visos besisukančios dalis yra užblokuotos ir saugomos originaliomis, specialiai tam skirtomis detalėmis.
k) Elektros prietaisą laikykite sausoje, apsaugotoje nuo dulkių bei drėgmės vietoje.
1) Elektros prietaisą transportuokite originalioje pakuotėje, saugančioje nuo mechaninių pažeidimų.
m) Rankenos ir kiti įrankio laikymo paviršiai turi būti švarūs, nealiejuoti ir netepaluoti. Jeigu rankenos ir kiti įrankio laikymo paviršiai yra slidūs, netikėtose situacijose negalėsite įrankio saugiai laikyti ir valdyti.

ISPEJIMAS! Bendri jspėjimai dėl saugaus įrankio naudojimo.

1. Remontas:

a) Garantini ir pogarantini elektros įrankių remontą atlieka PROFIX servisas, todėl garantuojama aukščiausia remonto darbų kokybė bei originalios atsarginės dalys.

ISPÈJIMAS!

Saugaus darbo su GRĘŻTUVU-MAIŠYTUVU taisyklės:

Naudojantis gręžtuvu-maišytuvu, būtina laikytis saugumo reikalavimų, kad būtų išvengta gaisro, trumpojo jungimo arba kūno sužalojimų.

a) Darbo vieta turi būti švari ir tvarkinga. Medžiagų mišiniai yra ypač pavojingi.
b) Draudžiama dirbti su medžiagomis, kurių sudėtyje yra asbestas. Asbestas gali būti navikinių susirgimų priežastimi.
c) Darbo metu dévěkite klausos apsaugos priemones. Dél ilgai trunkančio triukšmo poveikio galima prarasti klausq.
d) Naudoti papildomas rankenas. Kontrolės praradimas gali būti susižalojimo priežastimi.

e) Elektros prietaisą laikykite abiem rankomis ir użtikrinkite stabilią darbo poziciją. Elektros įrankio laikymas abiem rankomis użtikrina didesnį saugumą.
f) Pertraukos metu, keičiant priedus, remonto, valymo arba reguliavimo metu bütina atjungti elektrinį įrankį nuo elektros maitinimo. Prieš padėdami įrankį įsitikinkite, kad besisukančios dalis visiškai sustojo. Darbo įrankis gali užsiblokuoti ir įrankis gali tapti nekontroliuojamas.
g) Draudžiama naudoti elektros prietaisą, jeigu jo maitinimo laidas yra pažeistas. Draudžiama liesti pažeistą maitinimo laidą; jeigu maitinimo laidas pažeidžiamas darbo metu, nedelsiant ištraukti kištuką iš lizdo. Pažeistas maitinimo laidas didina elektros smūgio riziką.
h) Jeigu sugedo elektros prietaiso laidas, kuriuo negalima atjungti, pakeisti jī galima tik specialiu laidu arba laidu prieinamu pas gamintoją arba specializuotame remonto punkte.

PAMAIŠYMO:

a) Laikykitės medžiagų gamintojo įspėjimų. Draudžiama maišyti tirpiklius ar tirpiklių turinčias medžiagas, kurių užsiliepsnojimo temperatūra yra žemesnė 21°C arba A1 degumo klasės skysčius (gaisro pavojus, kenksmingi sveikatai). Negalina naudotis gręžtuvu-maišytuvu vietose, kuriose yra sandėliuojamos degios medžiagos arba sprogios dujos. Gaisro pavojus dėl kibirkščių susidarymo!
b) Darbo metu dévěkite apsauginius akinius, o jeigu naudojate birias medžiagas – taip pat apsauginę kaukę. Medžiagų dalelių taškymosi pavojus!
c) Ijungto gręžtuvo-maišytuvo negalima palikti be priežiūros. Draudžiama palikti jungtą maišyklę be priežiūros.
d) Irenginys gali dirbti tik maišymui skirtame inde. Indas skirtas maišymui turi stoveti saugiai ir patikimai. Maišymo metu draudžiama dėti i maišymo indą rankas arba kokius nors kitus elementus.
e) Jei elektrinis įrankis įkrito į maišomą medžiaga, nedelsiant ištraukite jo kištuką iš elektros lizdo ir atiduokite elektrinį įrankį į techninio aptarnavimo punktą patikrinimui.

Maišomos medžiagos jsiskverbimas i elektrini įrankį gali sugadinti įrankį bei sukelti elektros smūgį.

GREŽIMO:

a) Darbo metu, kai yra pavojus užkliudyti elektros laidus arba paties prietaiso laidą, elektros prietaisą laikykite už izoliuotus paviršius. Jeigu yra kontaktas su elektros laidais, tai visos metalinės prietaiso dalis taip pat yra po įtampa, o tai gali sukelti elektros smūgį.
b) Elektros laidų lokalizavimui naudokite tinkamus lokalizavimo prietaisus arba kreipkitės į pastato administraciją. Kontaktas su elektros laidais gali būti gaisro bri elektros smūgio priežastimi. Dujų vamzdžio pažeidimas gali sukelti sprogimą. Vandentiekio vamzdžių pažeidimas gali sugadinti aplinkoje esančius daiktus.
c) Būtina patikimai pritvirtinti apdorojamą daiktą. Isitikinkite, kad visi tvirtinimo gnybtai yra užveržti bei patikrinkite, kad jie nebūtų pernelyg laisvi. Apdorojamo daikto pritvirtinimas tvirtinimo mechanizmu arba spaustuvuose didina darbo saugumą.

d) Jeigu naudojamas įrankis įstrigo, nedelsiant ištraukite elektros prietaiso kištuką iš elektros lizdo. Būkite pasiruošė įrankio vibravimui, kuriuo metu gali būti atmesta

apdorojama medžiaga. Naudojamas įrankis gali įstrigti, jeigu: elektros prietaisas bus perkrautas arba išsikreivins apdorojamoje medžiagoje.

IRANKIO PASKIRTIS IR SANDARA:

Gręžtuvas-mašytuvas yra skirtas skystų ir birių statybinių medžiagų, tokių kaip dažai, tinkas, klijai, skiediniai, maišymui bei gręžimui medienoje, pliene ir kitose medžiagose.

Draudžiama maišyti degias medžiagas bei medžiagas grafito, šarmų ir rūgščių turinčias medžiagas. Tai gali sugadinti įrankį bei sukelia pavojų dirbančiajam.

Draudžiama naudoti įrankį maisto produktų maišymuí.

Kiekvienas elektros prietaiso panaudojimas ne pagal paskirtį sukelia garantijos praradimą bei gamintojas tokiu atveju néra atsakingas už patirtas žalas.

Bet kokios prietaiso modifikacijos padarytos naudotoju atleidžia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniais.

Jrankis yra varomas vienfaziu varikliu bei yra skirtas naudoti namų ūkyje. Netinka ilgalaikiam darbui sunkiose sąlygose. Draudžiama naudotis prietaisu atliekant darbus reikalaujančius profesionalų įrenginių.

Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti rizikos. Galimi rizikos atvejai:

• Kūno sužalojimai besisukančios maišyklės arba besisukančio grąžto prisilietimo atveju;
• Negatyvus poveikis sveikatai del ilgo naudojimosi įrankiu – reguliaria darykite pertraukas;
• Klausos pablogėjimas dėl tinkamos apsaugos stokos (pvz. ausinių, ausų kištukų);
• Sveikatos sutrikimai dėl įkvėpiamų pavojingų dulkių birių medžiagų maišymo metu;
• Apsišutinimas keičiant darbo įrankį. (Darbo metu darbo įrankis labai įkaista ir tam, kad išvengti apsišutinimo jo keitimo metu būtina naudoti apsaugines pirštines).
• Apdorojamos medžiagos arba jos dalies atmetimas;
• Darbo jrankio iškreivimas / lūžis.

■Komplektavimas

• Grežtuvas-maišytuvas - 1 vnt.
• Papildoma rankena - 1 vnt.
• Tvirtinimo varžtai su poveržlémis - 2 vnt.
• Maišyklės ilgintuvas - 1 vnt.
• 1 Maišyklė vnt.
  • Griebtuvas - 1 vnt.
  • Griebtuvo raktas - 1 vnt.
• Adapteris griebtuvui - 1 vnt.
• Imbusinis raktas - 1 vnt.
• 2 Veržliaraktis vnt.
• Naudojimo instrukcija - 1 vnt.
• Garantinis lapas - 1 vnt.

■Prietaiso elementai (žiūrėkite pav. A):

Prietaiso dalių numeracija atitinka grafinėms piešiniams 2-3 puslapiuose aptarnavimo instrukcijos:

1. Suklys
2. Šepečių laikiklis
3. Pagrindinè rankena
4. Jungiklio blokavimo mygtukas
5. Jungiklis jjungti /išjungti
6. Griebtuvas
7. Adapteris griebtuvui
8. Tvirtinimo varžtai su poveržlémis

9. Veržliaraktis 19 mm

10. Veržliaraktis 22 mm

11. Griebtuvo raktas

12. Imbusinis raktas
13. Papildoma rankena
14. Maišyklės ilgintuvas
15. Maišyklė

TECHNINIAI DUOMENYS:

Nominali įtampa	220-240 V
Nominalus dažnis	50 Hz
Sunaudojamas pajėgumas	850 W
Apsisukimų greitis be apkrovos	0-500/min
Maišytuvo tvirtinimas	M14
Didžiausias maišiklio skersmuo	120 mm
Maitinimo laido ilgis	3 m
Masė	3,2 kg
Prietaiso klasė	II/☐
Elektrinių prietaisų apsaugos klasės	IP20
Akustinio slėgio lygis LpA (KpA=3 dB)	83 dB(A)
Akustinio pajėgumo lygis LwA (KwA=3 dB)	94 dB(A)
Vibravimo lygis pagal EN 62841-2-10	3,31 m/s ^2
- matavimo paklaida K	1,5 m/s ^2

Pateiktas virpesių lygis yra reprezentatyvus pagrindiniams prietaiso panaudojimams. Jeigu elektros prietaisas bus panaudotas kitiems tikslams arba su kitais papildomais darbo įrankiais bei jeigu nebus tinkamai prižiūrimas, virpesių lygis gali skirtis.

Pateiktos aukščiau priežastys gali padidinti vibracijų lygi darbo metu.

Būtina panaudoti papildomas priemones, saugančias naudotoją nuo vibracijų pasekmių, pav.: prietaiso ir darbo įrankių priežiūra, veiksmų eilės nustatymas.

Deklaruotos bendros vibracijos ir triukšmo vertės išmatuotos, taikant standartinį bandymo metodą, ir gali būti naudojamos įrankių lyginimui.

Deklaruotos bendros vibracijos ir triukšmo vertės gali būti naudojamos pradiniam poveikio vertinimui.

Ispèjimai:

Vibracija ir triukšmas elektros įrankio naudojimo metu gali skirtis nuo deklaruojamos vertės, kadangi tai priklauso nuo įrankio naudojimo būdo ir apdirbamo objekto.

Būtina apibrēžti operatoriaus darbo saugos priemones. Jos turi remtis poveikio vertinimu realioje įrankio naudojimo situacijoje (atsižvelgiant į visas darbo ciklo dalis: laiką, kuomet įrankis yra išjungtas ir kuomet veikia tuščia eiga, išskyrus jungimo laiką).

MONTAVIMAS:

PRIEŠ MONTAVIMĄ, REGULIACIJĄ ARBA PRIEDŲ KEITI- MĄ BŪTINA IŠTRAUKTI KIŠTUKĄ IŠ ELEKTROS LIZDO. Šie

veiksmai sumažina atsitiktinio įrankio įsijungimo riziką.

■ Maišyklės montavimas/išmontavimas

Maišytuvo rankena turi būti pakankamai ilga, kad maišymo metu maišyklė neturėtų tiesioginio kontakto su vandenių arba kitais skysčiais. Maišykles ilgintuvą (14) su išoriniu sriegiu M14 jsukti į suklio (1). Stipriai užsukti dviems montavimo raktais (kontravimo nr. 19 (9) ant maišytuvo suklio ir nr. 22 (10) ant šešiakampės maišyklės ilgintuvo veržlės) (žiūrėkite pav. B).

Ant ilgintuvo (14) užsukti maišykle (15). Stipriai užsukti montavimo raktais (9) ir (10)(žiūrėkite pav. C).

Maišytuvo tipas turi atitikti maišomos medžiagos parametrus.

Maišyklės išmontavimą atlikti atvirkštine eiga.

■ Pagalbinės rankenos montavimas (žiūrėkite pav. D-E)

Uždėti pagalbinę rankeną (13) ant įrankio korpuso, kaip parodyta piešinėje (D) ir pritvirtinti tvirtinimo varžtais su poveržlėmis (8). Stipriai pritvirtinti šešiakampiu raktu (12).

■ Grežimo griebtuvo montavimas/išmontavimas

Griebtuvas, adapterio ir suklio sriegtuvai turi būti švarūs.

1. Užsukti griebtuvą (6) ant atitinkamo adapterio sriegio (7). Adapterį (7) su griebtuvu (6) jsuktijveleno lizdą (1) (žiūrėkite pav. F)
2. Kontravimo raktu (9) užfiksuoti veleną ir raktu užveržti adapterį (10) (žiūrėkite pav. G)

Norėdami pašalinti griebtuvą (6) kartu su adapteriu (7) atlikite visus veiksmus atvirkštine tvarka.

Norėdami pašalinti griebtuvą be adapterio, užfiksuokite adapterį (7) raktu (10) ir užveržkite griebtuvą, sukant prieš laikrodžio rodyklę.

Jeigu griebtuvas užstrigo ir negalima jo atsukti, galima panaudoti kaip svertą griebtuvo raktą (11) (žiūrėkite pav. H).

Po to, jeigu reikia, atsukite adapterj nuo veleno raktais (9) ir (10).

■ Gražto parinkimas

Gręžimui betone, plytose, akmenyje naudokite grażtus skirtus betonui. Gręžimui metale, plastike, medienoje (angos skersmuo iki 6 mm) naudokite grażtus metalui.

Grężiant medienoje angas didesnes nei 6 mm naudokite gražtus medienai.

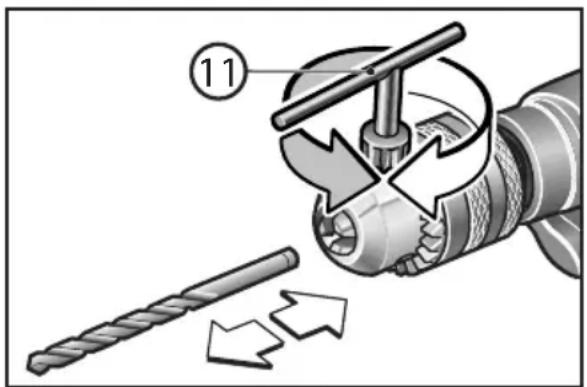

■ Gražto tvirtinimas

Įstumti grąztą iki galo į atlaisvintą gręžimo griebtuvą (6) ir užtvirtinti jį užsukant griebtuvą išoriniu žiedu, naudojant rakta (11) ir užsukant visas tris angas griebtuve paeiliui.

1. Prieš pradedant darbą patikrinti ar pateikti prietaiso firminėje lentelėje duomenys atitinka elektros tinklo parametrus.
2. Jsitikinkite, kad pagrindinis jungiklis yra išjungtas ir užblokuotas. Jei kištukas yra elektros lizde, pagrindinis, o jungiklis yra jjungtas gali tai sukelti rintą avariją, nes maišyklė gali jsijungti.
3. Jei darbo vieta yra toli nuo elektros lizdo, naudokite atitinkanti srovei, tinkamo skersmens ilgintuvą. Naudokite kuo trumpiausią ilgintuvą.

DARBAS:

■ ljungimas/išjungimas

Norėdami jjungti elektros prietaisą paspauskite jungiklį (5) ir laikykite jį paspaustą.

Norėdami užfiksuoti jungiklį pozicijoje „jjungtas“ paspauskite jungiklio blokavimo mygtuką (4).

Norėdami išjungti elektros prietaisą paspauskite jungiklj (5) ir paleisti po to, kai jis yra užfiksuotas blokavimo mygtuku (4), neilgam paspausti ir atlaisvinti.

■ Apsukimųgreičio reguliavimas

Jungto elektrinio įrankio sūkių skaičių tolygiai galite reguliuoti atitinkamai spausdami jungimo-išjungimo jungikli (5).

Lengvai spaudžiant jungimo-išjungimo jungiklj (5), įrankis veikia mažais sūkiais. Daugiau nuspaudus jungiklj, sūkiai atitinkamaipadidėja.

DARBO PATARIMAI:

■ Pamaišymo

• Maišytuvą i medžiagą dékite vertikaliai.
• Darbo metu judinkite maišytuvą maišymo inde. Maišykite tol, kol medžiaga tampa visiškai vientisa.
• Po ilgesnio darbo mažu apsukų greičiu, jjunkite įrankį 3 minutėms maksimaliu greičiu be apkrovos, kad įrankis atvėstų.
• Užbaigus darbą nuvalykite maišyklę.

Grężimo

• Atliekant darbus betone, akmenyje ir mūre, būtina naudoti specialiai šiems medžiagoms skirtus grąžtus.
  • Metalui naudokite tik gręžtuvus skirtus metalui.

DÉMESIO: Tinkamas grążto parinkimas sumažina virpesius grężimo metu, kas didina grężimo našumą.

LAIKYMAS IR PRIEŽIŪRA:

Prietaisas beveik nereikalauja specialios priežiūros. Prietaisą laikykite vietoje nepasiekiamoje vaikams; prietaisas turi būti švarus bei saugomas nuo dulkių ir drėgmės. Laikymo sąlygos turi užtikrinti saugumą nuo mechaninių pažeidimų bei oro sąlygų poveikio.

■ Valymas

DĖMESIO! Prieš valant įsitikinkite, kad prietaiso kištukas yra išjungtas iš elektros maitinimo lizdo.

Prietaiso korpusas ir ventiliacinės angos turi būti švarios, negali jose būti dulkių arba kitų nešvarumų.

Rekomenduojama valyti prietaisą po kiekvieno naudojimo. Užbaigus darbą išmontuokite maišytuvo dalis bei kruopščiai išvalykite.

Plastikines dalis valykite minkštu, drėgnu skuduru. Nenaudokite jokių valymo priemonių, tirpiklių, nes jie gali apgadinti plastikines dalis. I prietaiso vidų negali patekti vanduo.

Laikas nuo laiko prapūskite visus kanalus sausų, suslėgtu (žemo slėgio)

oru. Tai saugo guolius, pašalina dulkes, gerina variklio darbą. Naudojant suslėgtą orą dévėkite apsauginius akinius.

TIPIŠKI GEDIMAI IR JU ŠALINIMAS:

Elektros prietaiso nejjunkite arba sustabdykite darba:

• patikrinkite ar maitinimo laidas yra tinkamai prijungtas; patikrinkite ar elektros lizde yra įtampa;
• patikrinkite anglies šepetėlių būklę ir pagal poreikį pakeiskite;
• nepaisant to, kad yra maitinimas ir anglies šepetėliai yra geros būklės, o elektros prietaisas toliau neveikia, tokiu atveju būtina jį išsiųsti į aptarnavimo servisą nurodytu garantiniame lape adresu.

■ Angliesšepetėlių keitimas (žiūrėkite pav. I)

Variklyje yra anglies šepetėliai, kurie nusidėvi. Jeigu šepetėliai susidėvi arba yra „susidėvėjimo riboje“, kuri yra apie 6 mm, tai variklis gali blogai veikti. Susidėvėtus šepetėlius būtina pakeisti naujais. Be to anglies šepetėlius būtina laikyti švarius taip, kad jie galėtu laisvai judėti. Visada keisti šepetėlius poromis. Naudoti tik tokius pat anglies šepetėlius.

SPĖJIMAS! Prieš atliekant šepetėlių keitimą visada ištraukite prietaiso kištuką iš elektros lizdo.

Norédami pakeisti šepetélius atsukite šepetéliu laikiklius

(2) ir išimkite šepetėlius, naudokite tam plokščią suktuvą. Jdėkite naujus šepetėlius ir užsukite šepetėlių laikiklius.

Po šepetėlių keitimo jjunkite prietaisą 5 minutėms be apkrovos.

TRANSPORTAS:

Elektros prietaisą transportuokite ir laikykite specialiai tam skirtoje dėžėje, saugančioje nuo drėgmės, dulkių ir smulkių objektų jsiskverbimo, ypač saugokite ventiliacines angas. Smulkūs elementai, patenkantis į korpusą gali pažeisti variklj.

APLINKOS APSAUGA:

DĖMESIO: Pateiktas simbolis reiškia, kad panaudotus prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidimą gresia piniginė bauda). Panaudoti elektros prietaisai bei elektroninės dalis ir komponentai turi neigiamą

poveikį aplinkai ir žmonių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą įrangą. Be to yra specialūs panaudotos įrangos priėmimo taškai.

GAMINTOJAS:

PROFIX Sp. z o.o.,

Marywilska 34,

03-228 Varšuva, Lenkija

Šis prietaisas atitinka šalies bei Europos reikalavimus bei visus saugos reikalavimus.

DÉMESIO! Prietaiso remontą gali atlikti tik kvalifikuotas personalas, naudojant tik originalias atsargines dalis.

PIKTOGRAMAI:

Paveikslėlių esančių prietaiso firminėje lentelėje ir informaciniuose lipdukuose paaiškinimas:

«Prieš ijungdami perskaitykite naudojimo instrukciją!»

«Visada dévékite apsauginius akinius!»

— «Naudokite klausos apsaugos priemones!»

«Naudokite dulkių kaukę!»

PROFIX jmonė siekia tobulinti savo produktus, todėl gali keistis produktų specifikacijos. Apie šiuos pasikeitimus jmonė nėra įpareigota nepranešti. Paveikslėliai esantis aptarnavimo instrukcijoje tai tik pavyzdžiai bei gali skirtis nuo nusipirkto prietaiso.

Ši instrukcija yra apsaugojama autoriaus teise. Kopijavimas/plėtojimas be PROFIX Sp. z o.o. leidimo raštu draudžiamas.

PŘED ZAHÁJENÍM POUŽÍVÁNÍ SE SEZNAMTE S TÍMTO NÁVODEM.

(LT) bei yra pagamintas pagal normas:
