TMY850 - Wiertarka Tryton - Bezpłatna instrukcja obsługi

Typ urządzenia	Mieszarko-wiertarka
Model	TMY850
Napięcie zasilania	220–240 V
Częstotliwość	50 Hz
Moc pobierana	850 W
Prędkość obrotowa bez obciążenia	0–500 obr./min
Mocowanie mieszadła	M14
Średnica mieszadła	120 mm
Długość przewodu zasilającego	3 m
Masa	3,2 kg
Klasa narzędzia	II
Stopień ochrony	IP20
Poziom ciśnienia akustycznego (LpA)	83 dB(A), tolerancja 3 dB
Poziom mocy akustycznej (LwA)	94 dB(A), tolerancja 3 dB
Poziom wibracji (EN 62841-2-10)	3,31 m/s², tolerancja K=1,5 m/s²
W zestawie	Mieszarko-wiertarka, rękojeść pomocnicza, śruby mocujące, przedłużka mieszadła, mieszadło, uchwyt wiertarski z wieńcem zębatym, klucz do uchwytu, przejściówka, klucz imbusowy, klucze montażowe, instrukcja obsługi, karta gwarancyjna
Funkcje	Mieszanie płynnych i sypkich materiałów budowlanych (farby, tynki, kleje, zaprawy) oraz wiercenie w drewnie, stali i innych materiałach
Regulacja prędkości	Bezstopniowa, przez nacisk na włącznik
Blokada włącznika	Tak
Konserwacja	Czyścić miękką wilgotną szmatką z mydłem; przedmuchać otwory wentylacyjne sprężonym powietrzem; wymieniać szczotki węglowe parami po zużyciu (granica 6 mm)
Bezpieczeństwo	Stosować okulary ochronne, ochronniki słuchu, maskę przeciwpyłową; używać dodatkowej rękojeści; odłączać od sieci przed regulacją
Serwis / naprawy	Serwis PROFIX – tylko oryginalne części zamienne
Gwarancja	Zgodnie z kartą gwarancyjną

Często zadawane pytania - TMY850 Tryton

Jak zamontować mieszadło w mieszarko-wiertarce TMY850?

Należy wkręcić przedłużkę mieszadła (z gwintem M14) w wrzeciono, dokręcić kluczami montażowymi (19 i 22 mm), a następnie nakręcić mieszadło na przedłużkę i dokręcić. Demontaż w odwrotnej kolejności.

Jak zamontować uchwyt wiertarski?

Nakręć uchwyt wiertarski na przejściówkę, a następnie wkręć przejściówkę w gniazdo wrzeciona. Zablokuj wał kluczem 19 mm i dokręć przejściówkę kluczem 22 mm.

Jak regulować prędkość obrotową?

Prędkość reguluje się bezstopniowo poprzez naciskanie włącznika – im mocniej naciśniesz, tym wyższe obroty.

Jakie materiały można mieszać?

Urządzenie nadaje się do mieszania płynnych i sypkich materiałów budowlanych, np. farb, tynków, klejów, zapraw. Nie wolno mieszać substancji zawierających grafit, ługów, kwasów ani produktów łatwopalnych.

Jakie środki ostrożności należy zachować podczas wiercenia?

Trzymaj narzędzie za izolowane powierzchnie rękojeści, aby uniknąć porażenia w przypadku natrafienia na ukryte przewody. Używaj okularów ochronnych i ochronników słuchu.

Jak wymienić szczotki węglowe?

Odłącz urządzenie od zasilania. Odkręć szczotkotrzymacze płaskim śrubokrętem, wyjmij zużyte szczotki i włóż nowe (zawsze parą). Dokręć szczotkotrzymacze i uruchom na 5 minut na biegu jałowym.

Co zrobić, gdy wiertło się zablokuje?

Natychmiast wyłącz urządzenie. Przygotuj się na odrzut. Sprawdź, czy wiertło nie jest krzywe lub zużyte, a obrabiany przedmiot jest dobrze zamocowany.

Jak czyścić mieszarko-wiertarkę?

Po odłączeniu od zasilania przetrzyj obudowę wilgotną szmatką z delikatnym środkiem czyszczącym. Nie używaj rozpuszczalników. Otwory wentylacyjne przedmuchaj sprężonym powietrzem.

Jakie akcesoria są w zestawie?

W zestawie znajdują się: mieszarko-wiertarka, rękojeść pomocnicza, śruby mocujące, przedłużka mieszadła, mieszadło, uchwyt wiertarski z kluczem, przejściówka, klucz imbusowy, klucze montażowe, instrukcja i karta gwarancyjna.

Gdzie mogę naprawić urządzenie?

Naprawy gwarancyjne i pogwarancyjne wykonuje serwis PROFIX. Adres znajduje się w karcie gwarancyjnej. Stosuj tylko oryginalne części zamienne.

INSTRUKCJA OBSŁUGI TMY850 Tryton

PL Oryginalna instrukcja obsługi MIESZARKO-WIERTARKA 4

Instrukcja oryginalna

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ.

Zachowaj instrukcję do ewentualnego przyszłego wykorzystania.

OSTRZEŻENIE! Należy przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem ⚠️ i wszystkie wskazówki dotyczące bezpieczeństwa użytkowania.

Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Zachowaj wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.

W podanych niżej ostrzeżeniach wyrażenie „elektronarzędzie” oznacza elektronarzędzie zasilane z sieci (z przewodem zasilającym) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe).

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

1. Bezpieczeństwo w miejscu pracy:

a) W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złę oświetlenie przyczynia się do wypadków.

b) Nie należy używać elektronarzędzia w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze, gazy lub pyły. Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary.

c) Nie należy dopuszczac dzieci i obserwatorów do miejsc, w których używa się elektronarzędzi. Rozproszenie uwagi może spowodować utratę kontroli nad elektronarzędziem.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

1. Bezpieczeństwo elektryczne:

a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

b) Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

c) Nie należy narażać elektronarzędzi na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.

d) Nie należy nadwerężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym.

e) W przypadku, gdy elektronarzędzie używa się na wolnym powietrzu, przewody przyłączeniowe należy przedłużać

przedłużaczami przeznaczonymi do pracy na wolnym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.

f) Zaleca się podłączenie urządzenia do sieci elektrycznej wyposażonej w wyłącznik różnicowo-prądowy (RCD) o prądzie wyłączenia 30mA lub mniejszym.

g) W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

1. Bezpieczeństwo osobiste:

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.

b) Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

c) Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy osobiste obrażenia.

d) Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku.

e) Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować osobiste obrażenia.

f) Nie należy wychyłać się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę nad elektronarzędziem w sytuacjach nieprzewidywalnych.

g) Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.

h) Jeżeli urządzenia są przystosowane do przyłączenia zewnętrznego odciągu pyłu i pochłaniacza pyłu, należy upewnić się, że są one przyłączone i prawidłowo użyte. Użycie pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.

i) Nie pozwół, aby umiejętności uzyskane dzięki częstemu korzystaniu z elektronarzędzia pozwoliły Ci poczuć się pewnym siebie i zignorować zasady bezpieczeństwa. Nieostrożne działanie

może spowodować poważne obrażenia w ułamku sekundy.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

1. Użytkowanie i troska o elektronarzędzie:

a) Nie należy elektronarzędzia przeciązać. Należy stosować elektronarzędzie o mocy odpowiedniej do wykonywanej pracy. Właściwe elektronarzędzie umożliwia pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie załącza i nie wyłącza. Każde elektronarzędzie, którego nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

c) Należy odłącać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu elektronarzędzia.

d) Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci i nie należy pozwalać osobom niezaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

e) Elektronarzędzia należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób konserwacji elektronarzędzia.

f) Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.

g) Elektronarzędzie, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.

h) W niskich temperaturach, lub po dłuższym okresie nie użytkowania, zalecane jest włączenie elektronarzędzia bez obciążenia na okres kilku minut w celu właściwego rozprowadzenia smaru w mechanizmie napędu.

i) Do czyszczenia elektronarzędzi stosować miękką, wilgotną (nie mokra) szmatkę i mydło. Nie stosować benzyny, rozpuszczalników i innych środków mogących uszkodzić urządzenie.

j) Elektronarzędzie należy przechowywać/ transportować po upewnieniu się, że wszystkie jego elementy ruchome są zablokowane i zabezpieczone przed odblokowaniem za pomocą oryginalnych elementów do tego przeznaczonych.

k) Elektronarzędzie należy przechowywać w miejscu suchym, zabezpieczone przed kurzem i wnikaniem wilgoci.

1) Transportowanie elektronarzędzia powinno odbywać się w opakowaniu oryginalnym, zabezpieczającym przed uszkodzeniami mechanicznymi.

m) Uchwyty i powierzchnie chwytne należy utrzymywać czyste i wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie pozwalają na bezpieczne trzymanie i kontrolę narzędzia w nieoczekiwanych sytuacjach.

OSTRZEŻENIE! Ogólne ostrzeżenia dotyczące bezpieczeństwa użytkowania narzędzia.

1. Naprawa:

a) Naprawy gwarancyjne i pogwarancyjne swoich elektronarzędzi wykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.

OSTRZEŻENIE!

Zasady bezpiecznej pracy :MIESZARKO-WIERTARKA

Przy posługiwaniu się mieszarko-wiertarką należy przestrzegać niniejszych szczególnych zasad bezpiecznej pracy, aby nie dopuścić do pożaru, zwarcia lub uszkodzenia ciała.

a) Miejsce pracy należy utrzymywać w czystości. Mieszanki materiałów są szczególnie niebezpieczne. Pył z metalu lekkiego może się zapalić lub wybuchnąć.

b) Nie należy obrabiać materiału zawierającego azbest. Azbest powoduje chorobę nowotworową.

c) Zakładać ochronniki słuchu podczas pracy urządzeniem. Narażanie się na hałas może spowodować utratę słuchu.

d) Narzędzia używać z dodatkowymi rękojeściami dostarczonymi z narzędziem. Utrata kontroli może spowodować obrażenia operatora.

e) Elektronarzędzie podczas pracy należy mocno trzymać oburącz za rękojeść główną i rękojeść pomocniczą oraz dbać o stabilną pozycję. Elektronarzędzie prowadzone jest bezpieczniej w obydwu rękach.

f) Należy odłącać maszynę od sieci elektrycznej podczas przerwy w pracy, podczas wymiany nasadek, remontu, czyszczenia lub regulacji. Przed odłożeniem elektronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.

g) Nie wolno używać elektronarzędzia z uszkodzonym przewodem zasilającym. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda. Uszkodzone przewody podwyższają ryzyko porażenia prądem.

h) Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

MIESZANIE:

a) Przestrzegać ostrzeżeń producenta materiałów do mieszania. Nie wolno mieszać rozpuszczalników ani materiałów zawierających rozpuszczalniki o temperaturze zapłonu poniżej 21°C lub płynów w klasie zagrożenia A1 (zagrożenie pożarowe, szkodliwe dla zdrowia). Nie wolno

posługiwać się mieszarko-wiertarką w pobliżu miejsc składowania materiałów palnych lub gazów wybuchowych. Zagrożenie pożarowe z powodu wytwarzania się iskier!

b) Podczas pracy stosować okulary ochronne, a przy materiałach sypkich maskę ochronną. Zagrożenie przez rozpryskiwany mieszany materiał!
c) W czasie użytkowania mieszarko-wiertarka musi znajdować się pod nieustannym nadzorem. Nie można pozostawiać włączonej maszyny bez opieki.
d) Urządzenie może pracować tylko w pojemniku do mieszania. Zadbać o pewne i bezpieczne ustawienie pojemnika do mieszania. W trakcie mieszania nie wkładać do pojemnika rąk ani żadnych narzędzi czy innych elementów.
e) Jeżeli elektronarzędzie wpadnie do mieszanego materiału, należy natychmiast wyjąć wtyczkę z gniazda sieciowego i oddać elektronarzędzie do punktu serwisowego. Przedostanie się mieszanego materiału do elektronarzędzia może spowodować szkody i doprowadzić do porażenia prądem.

WIERCENIE:

a) Podczas wykonywania prac, przy których narzędzie robocze mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.
b) Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających, lub poprosić o pomoc administrację obiektu. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe.
c) Należy zabezpieczyć obrabiany przedmiot. Upewnić się, czy wszystkie zaciski mocujące są ściśnięte i zweryfikować, ażeby nie było przesadnego luzu. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.
d) Należy natychmiast wyłączyć elektronarzędzie, gdy zablokuje się używane narzędzie. Należy być przygotowanym na wysokie wibracje, które powodują odrzut. Używane narzędzie zablokowuje się, gdy elektronarzędzie jest przeciążone, lub gdy skrzywi się w obrabianym przedmiocie.

PRZEZNACZENIE I BUDOWA URZĄDZENIA:

Mieszarko-wiertarka jest przeznaczona do mieszania płynnych i sypkich materiałów budowlanych jak farby, tynki, kleje, zaprawy oraz do wiercenia w drewnie, stali i innych materiałach.

Nie wolno stosować maszyny do mieszania substancji zawierających grafit, ługów i kwasów a także produktów łatwopalnych. Może to spowodować uszkodzenie narzędzia i zagrożenie dla operatora.

Niedozwolone jest użycie urządzenia do przygotowywania środków spożywczych.

Każde użycie elektronarzędzia niezgodne z przeznaczeniem jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody.

Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu.

Maszyna jest napędzana silnikiem jednofazowym i przeznacza się do robot w obrębie gospodarstwa domowego. Nie nadaje się do długo-trwałych robót w ciężkich warunkach. Nie wolno wykorzystywać narzędzia do wykonywania prac wymagających zastosowania profesjonalnego urządzenia.

Pomimo zgodnego z przeznaczeniem stosowania nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu na konstrukcję i budowę maszyny mogą wystąpić następujące niebezpieczeństwa:

• Obrażenia ciała wskutek dotknięcia obracającego się mieszadła lub wiertła;
• Narażenie zdrowia przy dłuższym używaniu elektronarzędzia, - w takich sytuacjach rób regularne przerwy w pracy;
• Pogorszenie słuchu w przypadku nie stosowania odpowiednich środków ochronny (np.nauszników przeciwhałasowych, stoperów);
• Upośledzenie zdrowia wskutek wdychania pyłu powstającego podczas mieszania sypkich materiałów.
• Oparzenie przy wymianie wiertła. (Podczas pracy wiertło bardzo się rozgrzewa, żeby uniknąć oparzenia przy jego wymianie należy stosować rękawice ochronne).
• Odrzucenie przedmiotu obrabianego lub części przedmiotu obrabianego.
• Skrzywienie/złamanie wiertła.

Kompletacja

• Mieszarko-wiertarka - 1 szt.
• Rękojeść pomocnicza - 1 szt.
• Śruby mocujące z podkładkami - 2 szt.
• Przedłużka mieszadła - 1 szt.
• Mieszadło - 1 szt.
• Uchwyt wiertarski z wieńcem zębatym - 1 szt.
• Klucz do uchwytu wiertarskiego - 1 szt.
• Przejściówka do uchwytu wiertarskiego - 1 szt.
• Klucz imbusowy - 1 szt.
• Klucze montażowe - 2 szt.
• Instrukcja obsługi - 1 szt.
• Karta gwarancyjna - 1 szt.

■Elementy urządzenia (patrz rys. A):

Numeracja elementów urządzenia odnosi się do przedstawienia graficznego umieszczonego na stronach 2-3 instrukcji obsługi:

1. Wrzeciono
2. Szczotkotrzymacz
3. Rękojeść główna
4. Przycisk blokady wła ącznik
5. Włącznik /wyłącznik
6. Uchwyt wiertarski
7. Przejściówka do uchwytu wiertarskiego
8. Śruby mocujące z podkładkami
9. Klucz montażowy 19 mm
10. Klucz montażowy 22 mm
11. Klucz do uchwytu wiertarskiego
12. Klucz imbusowy

13. Rękojeść pomocnicza

14. Przedłużka mieszadła

15. Mieszadło

DANE TECHNICZNE:

Napięcie zasilania	220-240 V
Częstotliwość zasilania	50 Hz
Moc pobierana	850 W
Prędkość obrotowa bez obciążenia	0-500/min
Mocowanie mieszadła	M14
Średnica mieszadła	120 mm
Długość przewodu zasilającego	3 m
Masa	3,2 kg
Klasa narzędzia	II/☐
Stopień ochrony	IP20
Poziom ciśnienia akustycznego LpA (KpA=3 dB)	83 dB(A)
Poziom mocy akustycznej LwA (KwA=3 dB)	94 dB(A)
Poziom wibracji wg normy EN 62841-2-10	3,31 m/s ^2
- tolerancja pomiaru K	1,5 m/s ^2

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom wibracji może odbiegać od podanego.

Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na wibracje podczas całego czasu pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na wibracje, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

Deklarowana całkowita wartość drgań i deklarowane wartości emisji hałasu zostały zmierzone zgodnie ze standardową metodą badawczą i mogą być wykorzystane do porównania jednego narzędzia z innym.

Deklarowane wartości całkowite drgań i deklarowane wartości emisji hałasu można wykorzystać we wstępnej ocenie narażenia.

Ostrzeżenia:

Wibracje i emisja hałasu podczas rzeczywistego użytkowania elektronarzędzia mogą różnić się od deklarowanych wartości w zależności od sposobu, w jaki narzędzia są używane, w szczególności od rodzaju obrabianego przedmiotu.

Należy określić środki bezpieczeństwa w celu ochrony operatora, które opierają się na oszacowaniu narażenia w rzeczywistym stanie użytkowania (biorąc pod uwagę wszystkie części cyklu operacyjnego, takie jak czasy, w których narzędzie jest wyłączone i kiedy pracuje na biegu jałowym za wyjątkiem czasu wyzwalania).

MONTAŻ:

OSTRZEŻENIE! PRZED MONTAŻEM, REGULACJĄ LUB ZMIANĄ AKCESORIÓW NALEŻY ODŁĄCZYĆ WTYCZKĘ OD ŻRÓDŁA ZASILANIA. Takie środki zapobiegawcze zmniejszają ryzyko

przypadkowego włączenia elektronarzędzia.

■ Montaż/demontaż mieszadła

Mieszadło powinno mieć wystarczająco długi chwyt by w trakcie pracy mieszarka nie miała bezpośredniego kontaktu z wodą lub innymi płynami.

Przedłużkę mieszadła (14) z gwintem zewnętrznym M14 wkręcić w gwint wrzeciona (1). Mocno dokręcić za pomocą dwóch kluczy montażowych (kontrujący nr 19 (9) na wale mieszarki oraz nr 22 (10) na sześciokątnej nakrętce przedłużki mieszadła) (patrz rys. B).

Na przedłużkę (14) nakręcić mieszadło (15). Mocno dokręcić za pomocą kluczy montażowych (9) i (10) (patrzys. C),

Typ mieszadła musi być dostosowany do rodzaju mieszanego materiału.

Demontaż mieszadła odbywa się w odwrotnej kolejności.

■ Montaż rękojeści pomocniczej (patrz rys. D-E)

Założyć rękojeść pomocniczą (13) na obudowę maszyny zgodnie z rysunkiem D i zamocować za pomocą śrub mocujących z podkładkami (8). Mocno dokręcić śruby kluczem imbusowym (12).

■ Montaż/demontaż uchwytu wiertarskiego

Na gnieździe uchwytu oraz gwincie przejściówki i wrzeciona nie powinny znajdować się żadne zanieczyszczenia.

1. Nakręcić uchwyt wiertarski (6) na odpowiedni gwint przejściówki (7). Przejściówkę z zamontowanym uchwytem wkręcić w gniazdo wrzeciona (1) (patrz rys. F).

2. Kluczem kontrującym (9) unieruchomić wał maszyny i dokręcić przejściówkę za pomocą klucza (10) (patrz rys. G).

Aby zdemontować uchwyt wiertarski (6) razem z przejściówką (7) należy postępować w odwrotnej kolejności.

W celu zdemontowania uchwytu wiertarskiego bez przejściówki, należy unieruchomić przejściówkę (7) za pomocą klucza (10) i odkręcić uchwyt w kierunku przeciwnym do ruchu wskazówek zegara.

Jeżeli uchwyt wiertarski jest zakleszczony i nie da się go normalnie odkręcić, można użyć jako dźwigni klucz do uchwytu wiertarskiego (11) (patrz rys.H).

Następnie w razie potrzeby wykręcamy przejściówkę z wału maszyny za pomocą kluczy (9) i (10).

■ Dobór wiertła

Przy wiercenu w betonie, cegle, kamieniu stosować wiertła do betonu. Do wiercenia w metalu, tworzywach sztucznych, drewnie (przy średnicy otworu do 6 mm) stosować wiertła do metalu.

Do wiercenia w drewnie otworów o średnicy powyżej 6 mm stosować wiertła do drewna.

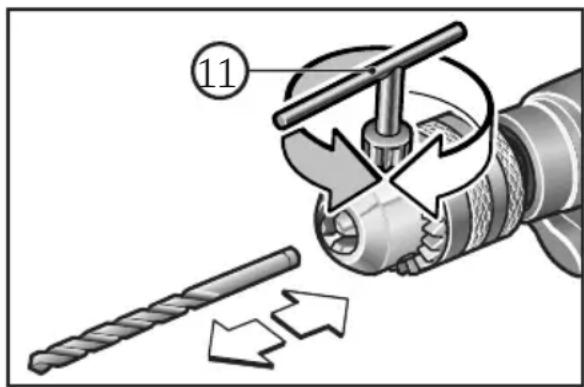

■ Mocowanie wiertła

Wsunąć wiertło do oporu do poluzowanego uchwytu wiertarskiego (6) i unieruchomić je przez dociśnięcie szczęk obrotowym pierścieniem zewnętrznym za pomocą klucza (11), korzystając kolejno z trzech otworów w korpusie uchwytu.

1. Upewnić się czy źródło zasilania, do którego ma być podłączone urządzenie odpowiada swoimi parametrami wymaganiom podanym na tabliczce znamionowej.
2. Upewnić się, czy włącznik główny nie jest zablokowany w położeniu włączenia. W przypadku włożenia wtyczki do gniazdka, w sytuacji gdy włącznik główny jest w położeniu włączenia, może dojść do poważnego wypadku, gdyż urządzenie natychmiastowo rozpoczyna pracę.
3. W przypadku gdy miejsce pracy jest oddalone od gniazdka, należy użyć przedłużacza, o odpowiednim przekroju przewodu, dostosowanego do wielkości pobieranego prądu. Należy stosować możliwie najkrótszy przedłużacz.

PRACA:

■ Włączanie/wyłączanie

W celu włączenia elektronarzędzia należy nacisnąć włącznik (5) i trzymać wciśnięty.

Aby zablokować włącznik w pozycji włączony należy wcisnąć blokadę włącznika (4).

W celu wyłączenia elektronarzędzia, należy włącznik (5) zwolnić, lub gdy jest on unieruchomiony przyciskiem blokady (4), nacisnąć go krótko i następnie zwolnić.

■ Regulowanie prędkości obrotowej

Przez zwiększenie lub zmniejszenie nacisku na włącznik (5) można bezstopniowo regulować prędkość obrotową.

Lekki nacisk na włącznik (5) powoduje małą prędkość obrotową. Zwiększony nacisk podwyższa prędkość obrotową.

WSKAZÓWKI DOTYCZĄCE PRACY:

■ Mieszanie

• Mieszadło zanurzać pionowo w mieszany materiał.
• Podczas pracy poruszać mieszadłem w pojemniku do mieszania. Mieszać tak, długo, aż materiał będzie całkowicie jednorodny.
• Po trwającej dłużej pracy z małą prędkością obrotową należy uruchomic elektronarzędzie w celu ochłodzenia przez ok. 3 minuty przy maksymalnej prędkości obrotowej bez obciążenia.
• Po skończonej pracy oczyścić mieszadło.

■ Wiercenie

• Przy pracach w betonie, kamieniu i murze należy używać wiertła przeznaczone do tych materiałów.
• Do wiercenia w metalu należy używać tylko ostrych wierteł do metalu.

UWAGA: Dobór odpowiedniego wiertła do każdego rodzaju pracy zapewnia zmniejszenie drgań podczas wiercenia, co w znacznym stopniu zwiększa wydajność wiercenia.

PRZECHOWYWANIE I KONSERWACJA:

Maszyna w zasadzie nie wymaga specjalnych zabiegów konserwacyjnych. Maszynę należy przechowywać w miejscu, niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ szkodliwych warunków atmosferycznych.

Czyszczenie

UWAGA! Przed przystąpieniem do czyszczenia i prac konserwacyjnych należy upewnić się, że urządzenie jest odłączone od źródła zasilania.

Aby zapewnić bezpieczną i wydajną pracę, elektronarzędzie i szczeliny wentylacyjne należy utrzymywać w czystości.

Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu. Po zakończonej pracy zdemontować mieszadło i dokładnie oczyścić.

Zewnętrzne plastikowe części mogą być oczyszczone za pomocą wilgotnej tkaniny i delikatnego czyszczącego środka. NIGDY nie należy wykorzystywać środków rozpuszczających, mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda.

Po pracy w środowisku silnie pyłączym zaleca się przedmuchanie sprężonym powietrzem otworów wentylacyjnych, zapobiegnie to uszkodzeniom łożysk i usunie pył blokujący dopływ powietrza chłodziącego silnik.

TYPOWE USTERKI I ICH USUWANIE:

Elektronarzędzie nie włącza się lub przerywa pracę:

• sprawdzić czy przewód zasilający jest prawidłowo podłączony oraz dopływ prądu do gniazda zasilającego;
• sprawdzić stan szczotek węglowych i w razie potrzeby wymienić je;
• jeżeli elektronarzędzie nadal nie działa, pomimo że jest zasilane napięciem i ma niezużyte szczotki węglowe, należy je wysłać do serwisu naprawczego na adres podany w karcie gwarancyjnej.

■ Wymianaszczotek węglowych (patrzys.1)

Silnik wyposażony jest w szczotki węglowe, które są częściami zużywającymi się. Jeżeli zostaną one zużyte lub znajdą się one w pobliżu «granicy zużycia», która wynosi 6 mm, to grozi to poważnymi zakłóceniami w pracy silnika. Po stwierdzeniu zużycia szczotek należy je wymienić na nowe. Ponadto zawsze szczotki węglowe należy utrzymywać w czystym stanie tak, aby mogły one swobodnie przesuwać się w szczotkotrzymaczach.

Wymianę szczotek zawsze przeprowadzać parami. Używać wyłącznie identycznych szczotek węglowych.

OSTRZEŻENIE! Przed rozpoczęciem wymiany szczotek zawsze wyjmuj wtyczkę przewodu zasilającego z gniazda sieciowego.

Dla wymiany szczotek należy za pomocą płaskiego śrubokręta odkręcić szczotkotrzymaczy (2) i wyjąć szczotki. Po założeniu nowych szczotek dokręcić szczotkotrzymaczy.

Po wymianie należy uruchomić urządzenie na 5 minut na biegu jałowym.

TRANSPORT:

Urządzenie transportować i składować w opakowaniu chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów. Zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się wewnątrz obudowy mogą uszkodzić silnik.

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzywny). Składniki niebezpieczne znajdujące się w sprzęcie elektrycznym i elektronicznym wpływają negatywnie na środowisko naturalne i zdrowie ludzi.

Gospodarstwo domowe powinno przyczyniać się do odzysku i

ponownego użycia (recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystkie punkty sprzedaży ww. sprzętu mają obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

PRODUCENT:

PROFIX Sp. z o.o.,

ul. Marywilska 34,

03-228 Warszawa

Niniejsze urządzenie jest zgodne z normami krajowymi i europejskimi, oraz z wytycznymi bezpieczeństwa.

UWAGA! Wszelkie naprawy musząbyć przeprowadzane przez wykwalifikowany personel, używającoryginalnych części zamiennych.

PIKTOGRAMY:

Objaśnienia ikonek znajdujących się na tabliczce znamionowej i naklejkach informacyjnych:

— «Przed uruchomieniem należy przeczytać instrukcję obsługi»

— «Zawsze stosować okulary ochronne»

- «Stosować środki ochrony słuchu»

- «Stosować maskę przeciwpyłową»

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia.

Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

(PL) Osoba upoważniona do przygotowania dokumentacji technicznej:
(RO) Persoana împuternicită pentru pregătirea documentației tehnice;
(LT) Asmuo igaliotas parengti techninę dokumentaciją:

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

(PL) Mieszarko-wiertarka (RO) Malaxor-maşină de găurit (LT) Gręžtuvas-maišytuvas (CS) Míchačko-vrtačka (HU) Fúró-keverőgép

TRYTON TMY850

R6167F

220 - 240 V; 50 Hz; 850 W; kl.II; n _o ; 0 - 500 /min; M14

S2050 - ....- S2149

(PL) Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego: (RO) Obiectul declaraści descris mai sus este în conformitate cu legislația relevantă de armonizare a Uniunit (LT) Pirmiau aprašytas deklaracijos objektas atitinka su sijusius derinamuosius Sajungos teisés aktus: (CS) Výše popsaný předmět prohlášení je ve shodě s příslušnymi harmonizačními právními předpisy Unie: (HU) A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:

(PL) 2006/42/WE (Dz.U. L 157 z 9.6.2006, str. 24—86); 2014/30/UE (Dz.U. L 96 z 29.3.2014, str. 79—106); 2011/65/UE z dnia 8 czerwca 2011 r. w sprawle ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88—110), zmiana 2015/863/UE; (RO) 2006/42/CE (JO L 157, 9.6.2006, p. 24-86); 2014/30/UE (JO L 96, 29.3.2014, p. 79-106); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restrictiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice (JO L 174, 1.7.2011, p. 88-110) schimbare 2015/863/UE;
(LT) 2006/42/EB (OL L 157, 2006 6 9, p. 24—86); 2014/30/ES (OL L 96, 2014 3 29, p. 79—106); 2011/65/ES 2011 m. birželio 8 d. děl tam tikru pavojingu medžiagu naudojimo elektros ir elektroninėje jrangoje apribojimo (OL L 174, 2011 7 1, p. 88—110); pokytis 2015/863/UE;
(CS) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); 2014/30/EU (Úř. věst. L 96, 29.3.2014, s. 79—106); 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních (Úř. věst. L 174, 1.7.2011, s. 88—110) změna 2015/863/UE;
(HU) 2006/42/EK (HL L 157., 2006.6.9., 24—86. o.); 2014/30/EU (HL L 96., 2014.3.29., 79—106. o.); 2011/65/EK irányelve (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról (HL L 174., 2011.7.1., 88—110. o.) változás 2015/863/UE;

(PL) oraz został(y) wyprodukowany(e) zgodnie z normą(aml):

Pełnomocnik Zarządu ds. Certyfikacji
