LS180 - Soundbar priedai BLAUPUNKT - Nemokama naudojimo instrukcija

Gaminio tipas	2.1 kanalo TV garso juosta
Prekės ženklas	Blaupunkt
Modelis	LS180
Matmenys (P x A x G)	960 x 112 x 70 mm
Maitinimo šaltinis	AC 110-240V, 50/60Hz
Energijos suvartojimas (įjungus)	120W
Energijos suvartojimas budėjimo režimu	< 0.5W
Išėjimo galia (RMS)	100W (20W x 2 + 30W x 2 žemo dažnio garsiakalbiai)
Bendras harmoninis iškraipymas	< 1% (1 kHz, 1W)
Garso įvesties jautrumas	800mV
Dažninė charakteristika	70Hz - 20kHz
Bluetooth versija	V5.0
Bluetooth atstumas	Maždaug 10 metrų
Bluetooth protokolai	A2DP, AVRCP
USB atkūrimo suderinamumas	MP3, WAV (iki 32 GB)
Garso įvestys	Optinis, HDMI (ARC), AUX, USB
Garsiakalbių tvarkyklės	Garso juosta: 2 x 8Ω; Žemo dažnio garsiakalbiai: 2 x 8Ω (3 coliai)
Nuotolinio valdymo pultelio baterija	2 x AAA (įtraukta)
Pridedami priedai	Nuotolinio valdymo pultas, baterijos, garso kabelis, sieninio montavimo laikikliai, varžtai, kaiščiai, instrukcija, garantinis talonas
Energijos taupymo režimas	Automatinis budėjimas po 30 minučių (atitinka ERP2 reikalavimus)
Valymo instrukcijos	Prieš valant ištraukite kištuką; naudokite sausą šluostę; venkite cheminių tirpiklių

Dažnai užduodami klausimai - LS180 BLAUPUNKT

Kaip prijungti mano Bluetooth įrenginį prie LS180 garso juostos?

Paspauskite Input mygtuką ant nuotolinio valdymo pulto kelis kartus, kol ekrane pasirodys BT (mirksi). Įjunkite Bluetooth savo įrenginyje, ieškokite BP LS180 ir pasirinkite jį. Sujungus, Bluetooth simbolis ant garso juostos liks įjungtas. Jei sujungimas nepavyksta, įsitikinkite, kad nėra prijungtas joks kitas Bluetooth įrenginys ir kad esate per 10 metrų be kliūčių.

Kodėl nėra garso iš garso juostos optiniu arba HDMI režimu?

Pirmiausia patikrinkite, ar jūsų šaltinio įrenginio (TV, DVD grotuvo) garso išvestis nustatyta į PCM stereo arba stereo 2.0. Taip pat įsitikinkite, kad kabelių jungtys yra tvirtos. HDMI atveju patvirtinkite, kad jūsų televizorius palaiko HDMI ARC ir kad naudojamas teisingas prievadas. Jei problema išlieka, pabandykite kitą optinį kabelį arba atstatykite garso juostą, paspausdami ir laikydami Play/Pause mygtuką 3 sekundes.

Ar galiu montuoti garso juostą ant sienos?

Taip, garso juostą galima montuoti ant sienos naudojant pridedamus L formos laikiklius, dvipusę juostelę, varžtus ir kaiščius. Pirmiausia pritvirtinkite laikiklius prie garso juostos, vengdami guminių kojelių. Pažymėkite skylių vietas ant sienos, gręžkite, įstatykite kaiščius ir prisukite laikiklius. Galiausiai prispauskite garso juostą prie laikiklių. Įsitikinkite, kad siena yra sustiprinta, ir palikite bent 25 mm (1 colį) tarp garso juostos ir televizoriaus.

Kaip prijungti garso juostą prie televizoriaus optiniu kabeliu?

Nuimkite apsauginį dangtelį nuo OPTICAL įvesties ant garso juostos. Prijunkite vieną optinio kabelio (nepridedamas) galą prie televizoriaus OPTICAL OUT, o kitą galą prie garso juostos. Tada paspauskite Input mygtuką ant nuotolinio valdymo pulto, kad pasirinktumėte OP režimą. Jei nėra garso, nustatykite televizoriaus garso išvestį į PCM.

Ką daryti, jei garso juosta automatiškai išsijungia?

Garso juosta turi energijos taupymo režimą, kuris perkelia ją į budėjimo režimą po 30 minučių be garso įvesties. Jei tai atsitinka, tiesiog paspauskite Power mygtuką, kad vėl įjungtumėte. Norėdami to išvengti, užtikrinkite, kad garso šaltinis grotų nuolat, arba padidinkite šaltinio įrenginio garsumą, kad jis nebūtų supainiotas su tyla.

Kaip groti muziką per USB?

Įdėkite USB atmintinę (iki 32 GB, suformatuotą su MP3 arba WAV failais) į USB prievadą ant garso juostos. Įrenginys automatiškai aptiks ir pradės groti. Naudokite nuotolinio valdymo pultą atkūrimui valdyti (ankstesnis/kitų, groti/pristabdyti). Atkreipkite dėmesį, kad naudoti USB ilginamąjį kabelį nerekomenduojama, nes tai gali sukelti garso praradimą arba pertraukiamą garsą.

Kodėl neveikia nuotolinio valdymo pultas?

Pirmiausia patikrinkite baterijas: pakeiskite jas naujomis AAA baterijomis, užtikrindami teisingą poliškumą. Nuotolinio valdymo pultas geriausiai veikia per 5 metrus ir be kliūčių. Jei baterijos silpnos, jautrumas sumažėja. Taip pat įsitikinkite, kad garso juostos nuotolinio valdymo jutiklis nėra užblokuotas. Jei niekas nepadeda, atstatykite garso juostą ilgai paspausdami Play/Pause mygtuką.

Kaip valyti garso juostą?

Prieš valydami visada atjunkite garso juostą. Naudokite sausą, minkštą šluostę paviršiui nuvalyti. Nenaudokite cheminių tirpiklių, aerozolių purškalų ar vandens tiesiai ant įrenginio. Dulkėms žemo dažnio garsiakalbyje švelniai naudokite sausą šluostę. Venkite drėgmės patekimo į bet kokias angas.

Kokie yra matmenys ir maitinimo specifikacijos?

Garso juostos matmenys yra 960 x 112 x 70 mm (P x A x G). Ji veikia su AC 110-240V, 50/60Hz, energijos suvartojimas yra 120W (įjungimo režimu) ir mažiau nei 0,5W budėjimo režimo. Bendra išėjimo galia yra 100W RMS (20W x 2 + 30W x 2 žemo dažnio garsiakalbiai).

Ar galiu prijungti garso juostą prie televizoriaus be HDMI ARC?

Taip, galite naudoti optinę arba AUX įvestį. Optiniam prijungimui prijunkite optinį kabelį nuo televizoriaus optinės išvesties prie garso juostos optinės įvesties. AUX atveju naudokite pridedamą 3,5 mm stereo į RCA kabelį. Įsitikinkite, kad televizoriaus garso išvestis nustatyta į PCM skaitmeniniams ryšiams. Atkreipkite dėmesį, kad garsumo valdymas per televizoriaus nuotolinio valdymo pultą gali neveikti su šiomis jungtimis; vietoj to naudokite garso juostos nuotolinio valdymo pultą.

NAUDOJIMO INSTRUKCIJA LS180 BLAUPUNKT

Kad sumažintumėte elektros smūgio riziką, draudžiama išmontuoti įrenginio dangtelį ar galinę dalį. Įrenginyje nėra komponentų, skirtų vartotojui savarankiškai taisyti. Techninė priežiūra ir remontas atliekami tik kvalifikuoto techninio personalo.

Grafinių simbolių paaiškinimas:

Žaibo simbolis su rodykle lygiakraščiame trikampyje įspėja vartotoją apie neizoliuotą "pavojingą įtampą", esančią įrenginio korpuse, kuri gali pasiekti dydį, sukeliantį elektros smūgio pavojų.

Šauktuko ženklas lygiakraščiame trikampyje įspėja vartotoją, kad šiame punkte pateikiama svarbi informacija apie įrangos veikimą ir techninę priežiūrą dokumentuose, pateikiamuose su įrenginiu.

Prašome perskaityti šias instrukcijas prieš pradedant įrenginio naudojimą, kad susipažintumėte su jo funkcijomis ir naudotumėte jį taip, kaip numatyta. Tai užtikrins ilgalaikį įrenginio veikimą be gedimų ir jo naudojimo malonumą.

Svarbi informacija

- Privaloma išsaugoti šias naudojimo instrukcijas ir saugos informaciją būsimam naudojimui.

- Neleiskite skysčiams lašėti ar išsilieti ant įrenginio.

- Draudžiama taip pat naudoti jį drėgnose vietose, pvz. vonios kambaryje.

• Draudžiama įrengti šį įrenginį tokiose vietose:

- Vietos, neapsaugotos nuo tiesioginių saulės spindulių, ar šalia radiatorių.

- Dėti jį ant viršaus kitos stereofoninės įrangos, kuri išleidžia šilumą.

- Blokuojant ventiliaciją arba dulkėtoje vietoje.

- Vietose, kuriose vyksta nuolatinė vibracija.

• Vietose, kur yra didelė drėgmė.

- Draudžiama dėti įrenginį arti žvakių ar atviros liepsnos.

- Įrenginys gali būti naudojamas tik šiame vadove aprašytu būdu.

• Prieš įjungdami maitinimą pirmą kartą, įsitikinkite, kad srovės adapteris yra tinkamai prijungtas.

• USB atmintinė jungiama tiesiogiai arba su USB pratęsimo laidu iki 25 cm ilgio.

Dėl saugumo priežasčių draudžiama išmontuoti gaubtus bei atskleisti įrenginio vidų. Įrenginio remontą turi atlikti kvalifikuotas techninis personalas.

Draudžiama ardyti įrenginį bei atidarinėti jo korpusą, nes jo viduje nėra jokių dalių, kurias galėtų naudotojas pataisyti. Techninė priežiūra ir remontas atliekami tik kvalifikuoto techninio personalo.

SAUGOS INSTRUKCIJOS

1. Perskaitykite instrukcijas – prieš naudodami įrenginį perskaitykite visą naudojimo instrukciją ir saugos informaciją.
2. Išsaugokite instrukcijas – privaloma išsaugoti naudojimo ir valdymo instrukcijas būsimam naudojimui.
3. Laikykitės įspėjimų – privaloma laikytis visų prietaiso įspėjimų, pateiktų ant įrenginio, ir vadovautis naudojimo instrukcijomis.
4. Laikykitės instrukcijų – privaloma vadovautis naudojimo instrukcijomis bei nurodymais vartotojui.
5. Diegimas – nustatykite įrenginį pagal gamintojo instrukcijas.
6. Maitinimo šaltiniai – įrenginys turi būti maitinamas tik iš šaltinių, kurių parametrai nurodyti maitinimo laido žymenyse. Jei vartotojas nėra tikras, kokios energijos tipą turi namuose, turėtų susisiekti su savo įrenginio platintoju arba vietiniu elektros energijos tiekėju.
7. Maitinimo šaltinio įžeminimas arba poliarizacija – įrenginys neturi būti įžemintas. Privaloma įsitikinti, kad kištukas yra visiškai įdėtas į elektros tinklo lizdą arba pratęsimo laidą, kad išvengti kaiščių ar kontaktų ekspozicijos. Kai kuriose įrenginio versijose gali būti polarizuotas kintamosios srovės maitinimo kaištis (su vienu platesniu kaiščiu). Šis kištukas gali būti įjungtas į elektros tinklo lizdą tik vienu būdu. Tai apsaugos funkcija. Jei negalite įkišti kištuko į lizdą, pabandykite jį apsukti. Jei kištukas vis dar netelpa į lizdą, elektrikas turėtų jį pakeisti. Draudžiama nuimti apsaugos priemones nuo polarizuoto kištuko. Jeigu naudojamas pratęsimo laidas ar maitinimo laidas kitokie nei pateikti kartu su įrenginiu, jie turėtų turėti tinkamus kištukus ir saugos sertifikatus reikalaujamus tam tikroje šalyje.
8. Maitinimo laido apsaugos priemonės – maitinimo kabeliai turi būti nuvesti taip, kad po juos negalėtumėte vaikščioti, jų prispausti ar prikirsti padėtais objektais. Atkreipkite ypatingą dėmesį į kištukus, maitinimo lizdus ir vietas, kuriose laidai išvesti iš įrenginio.
9. Perkrovimas – draudžiama perkrauti sieninius lizdus, pratęsimo laidus ir elektros skirstytuvus, nes tai gali sukelti gaisrą arba elektros smūgį.
10. Vėdinimas – įrenginys turi būti tinkamai vėdinamas. Draudžiama dėti įrenginį ant lovos, sofos ar ant panašių paviršių. Draudžiama pridengti įrenginį staltiesėmis, servetėlėmis, laikraščiais ir pan.
11. Šiluma – nedėkite įrenginio arti šilumos šaltinių, tokių kaip šildytuvai, radiatoriai, krosnys ar kiti prietaisai (įskaitant stiprintuvus), kurie gamina šilumą. Nedėkite ant įrenginio uždegtų žvakių ar kitokių atviros ugnies šaltinių.
12. Vanduo ir drėgmė – norėdami sumažinti gaisro ar elektros smūgio pavojų, saugokite įrenginį nuo tiesioginio lietaus, vandens ir drėgmės poveikio, tokio kaip pvz. saunoje ar vonioje. Nenaudokite šio įrenginio šalia vandens, pavyzdžiui, prie vonios, kriauklės, virtuvės ar kubilo, šlapiame rūsyje arba prie baseino (ar panašiose vietose).
13. Objektai ir skysčiai įrenginyje – draudžiama kišti bet kokius daiktus per įrenginio angas, nes jie gali liestis su pavojingos įtampos taškais ir komponentais, dėl ko gali kilti gaisras arba įvykti elektros smūgis. Griežtai draudžiama išpilti bet kokius skysčius ant įrenginio paviršiaus. Draudžiama dėti ant įrenginio viršaus objektus, kuriuose yra skysčių.
14. Valymas – prieš valydami visada išjunkite įrenginį iš elektros tinklo lizdo. Dulkes aplink garsiakalbį galima nuvalyti sausu skudurėliu. Jei valymui naudojamas aerozolis, nepatartina kreipti purškimo srauto tiesiai į prietaisą, bet ant skudurėlio. Būkite atsargūs, kad nesugadintumėte pavaros įtaisų.
15. Papildoma įranga – draudžiama naudoti priedus, kurie nėra patvirtinti gamintojo, nes jie gali kelti pavojų.
16. Priedai – draudžiama statyti įrenginį ant nestabilaus vežimėlio, stovo, trikojo, atramos ar stalo. Prietaisas gali apsiversti ir susigadinti, bei sunkiai sužeisti vaiką ar suaugusį asmenį. Privaloma naudoti tik gamintojo nurodytus vežimėlius, stovus, trikojus, atramas ar stalus arba parduodamus kartu su įrenginiu. Įrenginio surinkimą privaloma atlikti pagal gamintojo instrukcijas naudodami gamintojo rekomenduojamą surinkimo komplektą.
17. Prietaiso perkėlimas – ant vežimėlio padėtą įrenginį būtina stumti labai atsargiai. Staigus stabdymas, per didelė jėga arba netolygūs paviršiai gali sukelti vežimėlio išsivertimą kartu su įrenginiu.
18. Įrenginio nenaudojimo laikas – atjunkite maitinimo laidą nuo elektros lizdo audros su žaibais metu arba jeigu įrenginys nebus naudojamas ilgą laiką.
19. Techninis aptarnavimas – draudžiama savarankiškai bandyti asmeniškai naršyti įrenginį. Dangčio atidarymas gali sukelti kontaktą su pavojinga įtampa ir sukelti vartotojui kitus pavojus. Techninė priežiūra ir remontas aptarnaujami tik kvalifikuoto techninio personalo.
20. Kai įrenginys nenaudojamas, atjunkite jo maitinimo kištuką nuo elektros lizdo. Kai prietaisas prijungtas prie maitinimo šaltinio, jis veikia budėjimo režime ir nėra visiškai išjungtas.
21. Atsarginės dalys – keičiant dalis, įsitikinkite, kad techninės priežiūros darbuotojas panaudojo gamintojo rekomenduotas atsargines dalis arba kad dalys yra identiškos originalioms dalims. Nepatvirtintų dalių panaudojimas sukelia gaisro, elektros smūgio pavojų ar kitus pavojus.
22. Pagrindiniai saugikliai – kad prietaisas būtų nuolat apsaugotas nuo gaisro, naudokite tinkamo tipo ir parametrų saugiklius. Saugiklių parametrai tam tikrame įtampos diapazone yra pažymėti ant įrenginio.
23. Draudžiama didinti garsumą klausydami nedidelio garsumo kūrinio dalies arba nesant įvesties audio signalui. Kitaip garsiakalbis gali sugesti, jei signalo stiprumas sparčiai padidėja.
24. Vienintelis būdas visiškai atjungti įrenginį nuo maitinimo šaltinio – ištraukti maitinimo laidą iš elektros srovės lizdo arba iš įrenginio. Naudojant įrenginį, visada turi būti prieinamas elektros tinklo lizdas arba maitinimo laido įėjimas į įrenginį.
25. Įrenginys turi būti dedamas šalia maitinimo tinklo lizdo arba pratęsimo laido taip, kad jis visada būtų prieinamas.
26. Didžiausia įrenginio aplinkos temperatūra – 35°C.
27. Patarimai dėl elektrostatinių iškrovų – jei prietaiso veiksmingumas yra veikiamas elektrostatinių iškrovimų, išjunkite jį ir vėl įjunkite arba perkelkite įrenginį į kitą vietą.
28. Baterija

a. Baterijos negali būti veikiamos per didelės temperatūros, pavyzdžiui, saulės spindulių, ugnies ir t.t.

b. Išmesdami baterijas, atkreipkite dėmesį į aplinkosaugos aspektus.

c. Įspėjimas dėl baterijų naudojimo: norėdami išvengti baterijų nutekėjimo, dėl kurio galite sužaloti savo kūną ar sugadinti įrenginį:

- Įdėdami bateriją atkreipkite dėmesį į jos poliarizaciją (+ ir -).

- Nenaudokite skirtingų baterijų tuo pačiu laiku - senų ir naujų, standartinių ir šarminių baterijų ir kt.

- Ilgesnį laiką nesinaudojant įrenginiu, išimkite iš jo baterijas.

ĮSPĖJIMAS

Įrenginiu neturėtų naudotis asmenys (įskaitant vaikus), turintys mažesnes fizines, juslines ar psichines galimybes, ir asmenys, neturintys pakankamai žinių ir patirties, jei jie nėra prižiūrimi asmenų, atsakingų už jų saugą, ir nebuvo jiems nurodyta, kaip saugiai naudoti įrenginį. Suaugusių asmenų buvimas reikalingas, jei vaikai naudoja prietaisą; tai užtikrins saugų įrenginio naudojimą.

1. Niekada nepalikite veikiančio įrenginio be priežiūros. Išjunkite prietaisą, kai jis nenaudojamas, net trumpą laiką.
2. Prietaiso negalima valdyti per išorinį laikrodį su sinchronizavimo grandinėmis arba per atskirą nuotolinio valdymo sistemą.
3. Norėdami išvengti pavojaus maitinimo laido sužalojimo atveju, jį pakeisti turėtų gamintojas, įgaliotas aptarnavimo centras ar kitas kvalifikuotas asmuo.
4. Prieš pradedant įrenginio naudojimą patikrinkite, ar jo įtampa atitinka vietos maitinimo įtampą.
5. Draudžiama uždengti prietaiso ventiliacijos angas, pvz., laikraščiais, staltiese, užuolaidomis ir pan. Įsitikinkite, kad virš įrenginio yra ne mažiau kaip 20 cm laisvos vietos ir bent 5 cm iš kiekvienos jo pusės.
6. Neleiskite, kad ant įrenginio nutekėtų ar išsilietų skystis, be to, nedėkite ant jo pripildytų skysčiais objektų, tokių kaip vazos.
7. Norėdami išvengti gaisro ar elektros smūgio, apsaugokite prietaisą nuo karštų vietų, lietaus, drėgmės ir dulkių poveikio.
8. Draudžiama statyti įrenginį arti bent kokių vandens šaltinių, pvz., čiaupų, vonių, skalbimo mašinų ar plaukiojimo baseinų. Įrenginį dėkite ant lygaus ir stabilaus paviršiaus.
9. Saugokite įrenginį nuo stipraus magnetinio lauko.
10. Draudžiama statyti įrenginį tiesiai ant stiprintuvo ar AV imtuvo.
11. Draudžiama statyti įrenginį drėgnoje vietoje, nes drėgmė neigiamai veikia elektrinius komponentus.
12. Kai įrenginys atnešamas iš šaltos į šiltą vietą arba į drėgną vietą, ant objektyvo, esančio grotuvo viduje, gali įvykti drėgmės kondensacija. Tokiu atveju įrenginys dirbs netinkamai. Palikite įrenginį maždaug vienai valandai, kad drėgmė išgaruotų.
13. Draudžiama valyti įrenginį cheminiais tirpikliais, nes jie gali pažeisti dengiamąjį laką. Prietaisą valykite švariu, sausu arba šiek tiek drėgnu skudurėliu.
14. Ištraukdami kištuką iš sieninio lizdo, visada traukite už kištuko, niekada už maitinimo laido.
15. Jeigu įjungtas įrenginys naudojamas šalia įjungto televizoriaus, jis gali sukelti vaizdo iškraipymą linijos ekrane pavidalu. Tai priklauso nuo TV transliacijos bangų juostos. Tai nereiškia, kad įrenginys arba televizorius yra sutrikę. Jei matote tokias linijas, atitolinkite įrenginį nuo televizoriaus.
16. Maitinimo kištukas naudojamas maitinimo įtampos atjungimui ir visada turėtų būti prieinamas.
17. Norėdami išvengti galimo klausos praradimo, ilgai neklausykite garsios muzikos.

DĖMESIO

Deklaracija

Šiuo Blaupunkt Competence Center 2N-Everpol Sp. z o.o. deklaruoja, kad šis įrenginys atitinka Direktyvos 2014/53/ES reikalavimus ir kitas atitinkamas nuostatas. Visą atitikties deklaraciją galite rasti interneto svetainėje www.blaupunkt.com gaminio skyriuje.

Atsakingas subjektas 2N-Everpol Sp. z o.o.

Produktas pagamintas iš aukštos kokybės medžiagų ir komponentų, kuriuos galima perdirbti ir pakartotinai naudoti.

Jei ant jūsų įrenginio randasi išbrauktas šiukšliadėžės žymeklis, tai reiškia, kad gaminį reglamentuoja Europos direktyvos 2012/19/ES nuostatos. Privaloma susipažinti su vietos elektros ir elektroninių atliekų surinkimo sistemos reikalavimais. Privaloma laikytis vietinių taisyklių. Draudžiama išmesti šį įrenginį kartu su įprastomis buitinėmis atliekomis. Tinkamas senojo produkto pašalinimas užtikrins galimų neigiamų pasekmių aplinkai ir žmonių sveikatai prevenciją.

Šiame įrenginyje yra baterijos, kurioms taikoma Europos direktyva 2006/66/EB. Baterijas draudžiama išmesti kartu su buitinėmis atliekomis. Privaloma susipažinti su vietos atskirų medžiagų rinkimo reglamentais, nes dėl teisingo šalinimo bus išvengta galimų neigiamų pasekmių aplinkai ir žmonių sveikatai.

Informacija apie aplinkos apsaugą

Pakuotėje yra tik būtini elementai. Buvo įdėtos visos pastangos, kad būtų galima lengvai atskirti tris pakuotės sudedamąsias dalis: kartoną (dėžė), polistirolo putplastį (apsauginė danga) ir polietileną (krepšeliai, apsauginis lakštas). Prietaisas pagamintas iš medžiagų, kurios gali būti perdirbamos ir pakartotinai panaudotos, kai jas išmontuoja specializuota įmonė. Privaloma laikytis vietinių pakavimo medžiagų, sunaudotų baterijų ir nereikalingų įrenginių šalinimo taisyklių. Medžiagų įrašymui ir atkūrimui gali reikėti sutikimo. Žr. autorių teisių ir atlikėjų/artistų teisių įstatymą.

Pastaba apie ERP2 (su energija susijusią įrangą)

Šis ekologinio projektavimo įrenginys atitinka Komisijos reglamento (EB) Nr. 1275/2008, kuriuo įgyvendinama Direktyva 2009/125/EB dėl nenaudojamų ir budėjimo režimo elektroninių prietaisų energijos vartojimo biure ir buities reikmėms, 2 etapą.

Bluetooth

Bluetooth® prekės ženklai ir logotipai priklauso įmonei Bluetooth SIG, Inc. JAV. Šių ženklų ir logotipų naudojimas pagal licenciją. Kiti prekių ženklai ir prekių pavadinimai priklauso atitinkamiems savininkams.

Dėkojame, kad pasirinkote mūsų modelį. Atidžiai perskaitykite šią instrukciją prieš pradėdami naudotis. Prašome išsaugoti šią instrukciją, kad galėtumėte ja vadovautis ir ateityje.

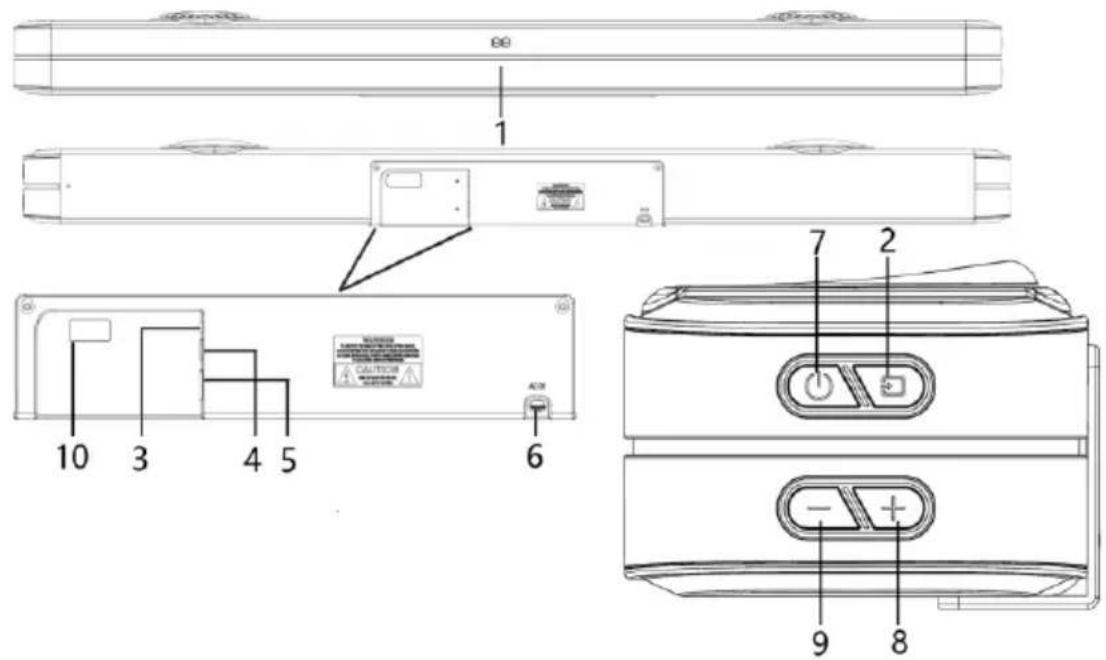

Valdymo elementų išdėstymas

1 - Ekranas (BT = „Bluetooth“, OP = optinė įvestis, Hd = HDMI, US = USB, AU = AUX) 2 – Šaltinio pasirinkimas 3 – AUX įvestis 4 – Optinė įvestis 6 - Kintamosios srovės (AC) garso juostos maitinimo lizdas: AC 110/240 V ~ 50/60 Hz 7 – Įjungimo / budėjimo režimo mygtukas 8 – Garsumo didinimo mygtukas 9 – Garsumo mažinimo mygtukas 10 – USB prievadas atkūrimui

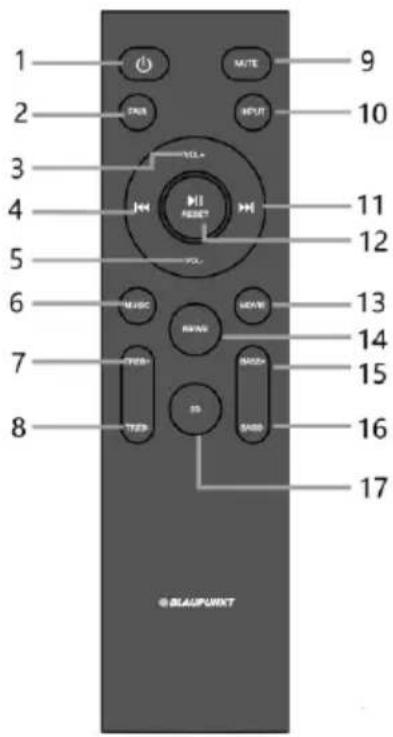

Nuotolinio valdymo pultelis:

1 – Maitinimo mygtukas: paspauskite jį, kad įjungtumėte / išjungtumėte prietaisą. 2 – Poravimo mygtukas: palaikykite paspaudę (3 sekundes), kad atjungtumėte dabartinį „Bluetooth“ prietaisą, įjungtumėte budėjimo režimą ir galėtumėte susieti su kitais įrenginiais. 3,5 – Garsumo +/- mygtukas: paspauskite jį, kad nustatytumėte garsumo lygį. 4,11 – Ankstesnis / kitas mygtukas: paspauskite jį, norėdami perjungti ankstesnį / kitą kūrinį „Bluetooth“ ar USB atkūrimo režimu. 6 – Muzikos mygtukas / 13 – Filmo mygtukas / 14 – Žinių mygtukas / 17 – 3D mygtukas: paspauskite pasirinktą mygtuką, kad pasirinktumėte tinkamą ekvalaizerio režimą. 7, 8 – Aukštų tonų +/- mygtukas: paspauskite, kad sureguliuotumėte aukštų tonų lygį. 9 – Nutildymo mygtukas: paspauskite jį, kad nutildytumėte prietaisą, dar kartą paspauskite, kad sugrąžintumėte garsą. 10 – Garso šaltinio mygtukas: paspauskite jį, norėdami perjungti atkūrimo režimą tarp „Bluetooth“ / optinės įvesties / HDMI / USB / AUX. 12 – Paleidimo / pauzės, atkūrimo mygtukas: paspauskite, norėdami paleisti ar sustabdyti muziką „Bluetooth“ ar USB režimu; palaikykite paspaudę (3 sekundes), kad iš naujo nustatytumėte prietaisą, taip pat ir garsumą, ekvalaizerį ir kt. 15, 16 – Žemųjų dažnių +/- mygtukas: paspauskite, kad sureguliuotumėte žemųjų dažnių lygį.

Maitinimo elementų įdėjimas į nuotolinio valdymo pultą

Atidarykite elementų skyrelį ir įdėkite 2 AAA elementus (pridedamus) į skyrelį. Įsitikinkite, kad elementų poliškumas atitinka teigiamą ir neigiamą simbolius, nurodytus skyrelio viduje. Po to uždarykite elementų skyrelį.

Pastabos

a. Geriausias nuotolinio valdymo pulto veikimo atstumas yra 5 metrai, be jokių kliūčių tarp nuotolinio valdymo pulto ir garso sistemos. Naudodami nuotolinį valdymo pultą, nukreipkite jį į nuotolinio valdymo pulto jutiklį, esantį garso sistemos priekyje. b. Išsikrovus elementams, nuotolinio valdymo pulto jautrumas sumažės. Tada juos būtina pakeisti naujais. c. Išimkite elementus, jei nuotolinio valdymo pultas nenaudojamas ilgą laiką. d. Elementai turi būti šalinami aplinkai nekenksmingu būdu. Norėdami gauti daugiau informacijos, susipažinkite su vietos valdžios institucijų reikalavimais.

Garso sistemos tvirtinimas

Garso sistemą galima padėti ant lygaus paviršiaus arba pritvirtinti prie sienos toliau nurodytu būdu.

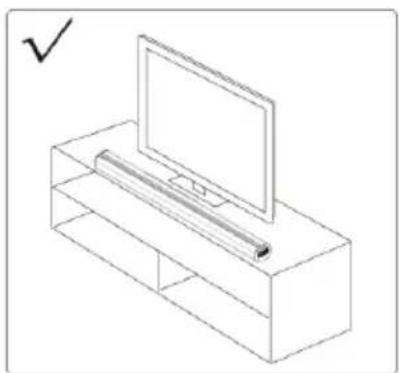

1. Padėkite garso sistemą ant lygaus paviršiaus: padėkite horizontaliai ant lygaus paviršiaus, pvz., televizoriaus ar spintos, ir sulygiuokite su televizoriaus ekranu. Palikite šiek tiek vietos tarp garsiakalbio ir sienos. Nedėkite į spintą ar sieninę lentyną. Norėdami gauti geriausią garso kokybę ir pakankamą oro srautą aplink garso sistemą, vadovaukitės šioje instrukcijoje pateiktais nurodymais.

2. Tvirtinimas prie sienos

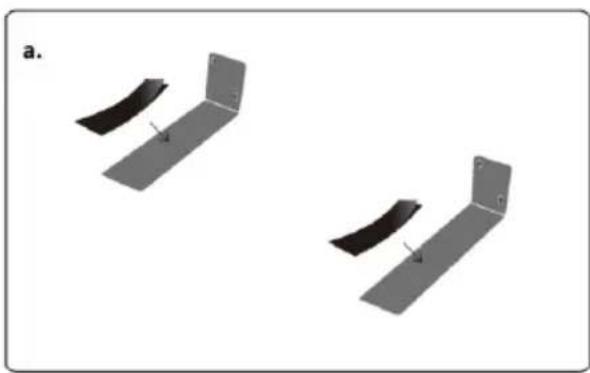

a. Nuimkite dvipusę lipnią juostą iš pakuotės ir pašalinkite apsauginį sluoksnį iš vienos juostos pusės; po to pritvirtinkite juostą prie pateiktos „L“ raidės formos atramos, kad būtų galima montuoti ant sienos, priklijuokite juostą ten, kur privalo būti įdėtas garsiakalbis (nepamirškite, kad juosta nepriliptų prie apatinių garsiakalbio guminių kojelių). Susipažinkite su a ir b paveikslėliais.

b. Pasirinkite tinkamą atstumą ir pritvirtinkite sieninius laikiklius prie garsiakalbio (kaip žemiau parodyta c paveikslėlyje); tada priartinkite garsiakalbį ir laikiklius prie paskirties vietos ant sienos, pasirinkite tinkamą atstumą, patikrinkite, ar garsiakalbis yra idealiai horizontalioje padėtyje ir pieštuku pažymėkite 4 skylutes ant sienos. Tada pažymėtoje vietoje išgręžkite tvirtinimo skyles.

c. Sumontuokite pridėtus plastikinius kaiščius išgręžtose skylutėse, prisukite atramas prie sieninio montavimo vietos ant sienos naudodami pateiktus varžtus ir priveržkite. Susipažinkite su žemiau esančiais d, e ir f paveikslėliais.

d. Priveržę atramas prie sienos, pašalinkite viršutinį apsauginį juostos sluoksnį, anksčiau priklijuotą prie atramų, uždėkite garsiakalbį ant jo, kad jis pritaikytų, tvirtai paspauskite ir užbaikite tvirtinimą prie sienos.

DĖMESIO!

Surinkdami įsitikinkite, kad garsiakalbis nebus pritvirtintas prie atramos vietoje, kur yra guminės kojelės. Garsiakalbio sumontavimas šioje vietoje gali turėti įtakos netolygiam ir nestabiliam montavimui.

Įspėjimas. Jei nesate tikri dėl tinkamo ir saugaus garso sistemos kabinimo ant sienos, kreipkitės į patyrusį ir kvalifikuotą specialistą. Garsiakalbį sumontuokite ant sustiprinto sienos paviršiaus. Jei sienos plastikinės, dėl saugumo garsiakalbį rekomenduojama prisukti prie sienos stulpelių. Norėdami pasiekti optimalų našumą, išlaikykite mažiausiai 25 mm (1 colio) atstumą tarp garso sistemos ir televizoriaus.

Laidinis garso ryšys ir nustatymai

Prieš įjungdami garso sistemą, pirmiausia prijunkite prietaisą. Garso sistemoje yra skaitmeninės (optinės ir HDMI (ARC)) ir analoginės (AUX IN) įvestys skirtingiems šaltiniams. Priklausomai nuo turimo įrenginio, galite vadovautis toliau pateiktomis prijungimo instrukcijomis.

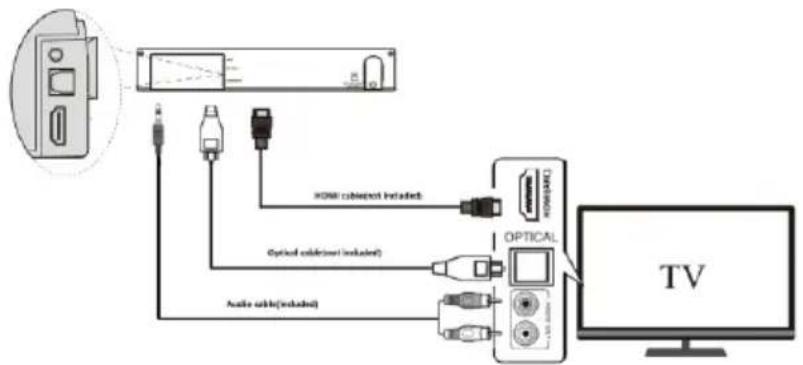

1. Garso sistemos prijungimas prie TV išvesčių.

Nuimkite apsauginį dangtelį nuo OPTICAL lizdo, tada naudokite optinį laidą (nepridedamas), kad prijungtumėte televizoriaus OPTICAL OUT išvesties lizdą prie garso juostos OPTICAL įvesties lizdo. Prijungimas per HDMI (ARC)/AUX jungtį atliekamas tokiu pat būdu.

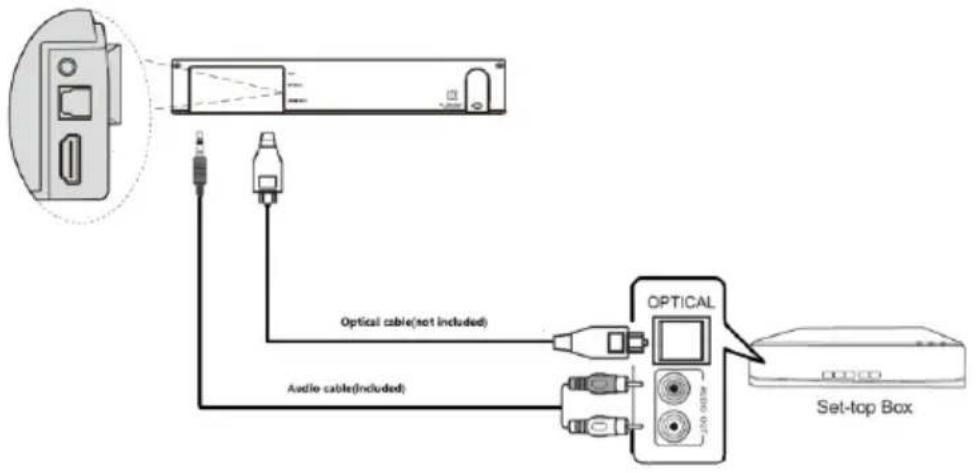

Patikrinkite, kokias išvestis turi jūsų dekoderis, tada naudodami atitinkamą laidą prijunkite dekoderį prie garso juostos. Kad sistema veiktų tinkamai, pakanka prijungti su vieno tipo jungtimi. Žiūrėkite žemiau esantį paveikslėlį.

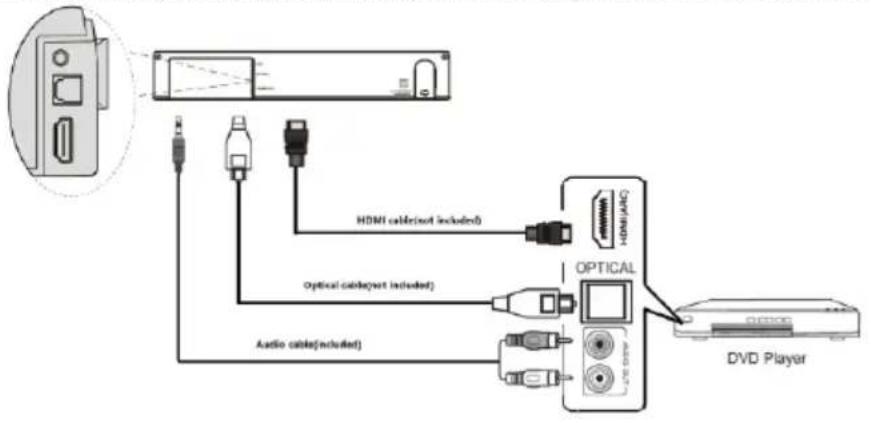

3. Garso sistemos prijungimas prie DVD arba „Blu-ray“ DVD grotuvo.

Patikrinkite, kokias išvestis turi jūsų DVD / „Blu-ray“ grotuvas, tada naudodami tinkamą laidą prijunkite grotuvą prie garso sistemos. Kad sistema veiktų tinkamai, pakanka prijungti su vieno tipo jungtimi. Žiūrėkite žemiau esantį paveikslėlį:

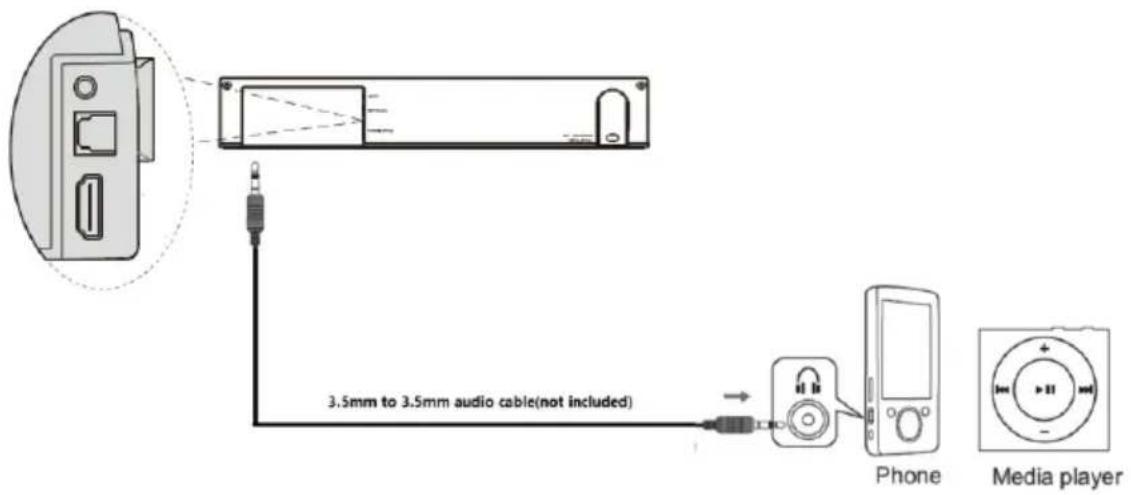

4. Garso sistemos prijungimas prie MP3 grotuvo

Garso sistemoje yra viena MP3 Link (AUX) įvestis, prie kurios galima prijungti bet kurį MP3 grotuvą. Naudokite tinkamą laidą su „mini-jack“ kištukais, kaip parodyta paveikslėlyje.

1. Jei prijungus optiniu arba HDMI laidu garso sistema neskleidžia jokio garso, įsitikinkite, kad jūsų šaltinio įrenginio (pvz., DVD grotuvo, žaidimų konsolės, televizoriaus) skaitmeninio garso išvesties nustatymai nustatyti į „PCM stereo“ arba „stereo 2.0“. Norėdami atlikti šį veiksmą, žiūrėkite televizoriaus ar kito šaltinio įrenginio naudojimo instrukciją. Pirkdami pasirinkite HDMI kabelį su 19 kontaktų kištuku ir tokį, kuris palaiko HDMI V1.3 arba naujesnę versiją.
2. HDMI (ARC). Garso sistema palaiko HDMI ARC standartą. Jei jūsų televizorius suderinamas su HDMI ARC (išsamesnės informacijos ieškokite televizoriaus naudojimo instrukcijoje), televizijos garsą galite atkurti per garso sistemą, naudodami vieną HDMI laidą (nepridedamas). HDMI ARC jungtis ant televizoriaus gali būti pažymėta kitaip, žr. televizoriaus naudojimo instrukciją.
3. Optiniu ir HDMI režimu išvesties garsas gali būti stipresnis nei AUX IN režimu, tai yra normalu, nes skaitmeninio garso signalo lygis gali skirtis nuo analoginio signalo lygio.
4. Tinkamai surinkę ir prijungę garso sistemą, naudokite ją laikydamiesi šios naudojimo instrukcijos nurodymų.

Vaidymas

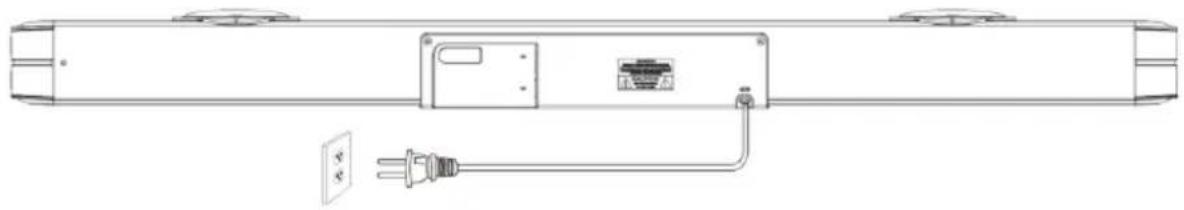

Maitinimo prijungimas. Patikrinkite, ar maitinimo šaltinis atitinka galinės garso sistemos ir žemųjų dažnių garsiakalbio skydelyje nurodytą įtampą. Jei netinka, kreipkitės į savo pardavėją arba aptarnavimo centrą. Įkiškite pridedamą kintamosios srovės AC kištuką į sieninį elektros lizdą.

Prietaiso įjungimas / išjungimas: trumpai paspauskite maitinimo mygtuką, esantį šoniniame garsiakalbio skydelyje, kad įjungtumėte/išjungtumėte prietaisą, pakartotinai paspauskite šaltinio pasirinkimo mygtuką, kad perjungtumėte atkūrimo režimą tarp „Bluetooth“/Optinės įvesties/HDMI/USB/AUX. Tą patį galite padaryti ir spausdami maitinimo ir garso šaltinio mygtuką nuotolinio valdymo pulte.

„Bluetooth“ valdymas

Šis prietaisas turi „Bluetooth“ funkciją, kuri leidžia belaidžiu ryšiu atkurti muziką iš kito „Bluetooth“ įrenginio (išmaniojo telefono, planšetinio kompiuterio, televizoriaus ir pan.).

1. Įjunkite prietaisą, paspauskite nuotolinio valdymo pulto garso šaltinio mygtuką kelis kartus, kad įjungtumėte „Bluetooth“ režimą. Ekrane mirksės simbolis „BT“, nurodantis, kad prietaisas paruoštas susieti.
2. Įjunkite „Bluetooth“ funkciją išoriniame įrenginyje ir ieškokite įrenginių, kuriuos norite susieti (žr. išorinio įrenginio naudojimo instrukciją), tada patikrinkite prieinamus „Bluetooth“ įrenginius sąraše. Pasirinkite „BP LS180“ sąsajai. Po sėkmingo susiejimo „Bluetooth“ simbolis nustos mirksėti ir švies nepertraukiamai garso sistemos ekrane.
3. Pasirinkite ir atkurkite muziką iš išorinio „Bluetooth“ įrenginio, atitinkamai sureguliuokite garsumą ir tada garsas bus skleidžiamas iš šios garso sistemos.
4. „Bluetooth“ režimu galite atlikti tokius veiksmus: pasirinkti ankstesnį / kitą kūrinį, paleisti / pristabdyti, nutildyti ir pan., paspausdami atitinkamą nuotolinio valdymo pultelio mygtuką.

Pastabos.

a. Dėl skirtingų konstrukcijų ir prekės ženklų, negarantuojame, kad visus „Bluetooth“ įrenginius pavyks sėkmingai susieti. b. Geriausias „Bluetooth“ darbinis atstumas yra 10 metrų be jokių kliūčių tarp įrenginių.

c. Prietaisas vienu metu gali būti suporuotas ir gali veikti tik su vienu „Bluetooth“ įrenginiu.

d. Jei „Bluetooth“ atkūrimo metu yra gaunamas skambutis, muzika bus laikinai pristabdyta ir toliau gros, kai baigsite pokalbį telefonu.

e. Ilgai spaudžiant nuotolinio valdymo pultelio sąsajos mygtuką galima nutraukti esamą „Bluetooth“ įrenginio ryšį ir pradėti susiejimą su kitu įrenginiu.

„Bluetooth“ ryšys su televizoriumi. Jei televizorius turi „Bluetooth“ funkciją, galite belaidžiu būdu prijungti jį prie garso sistemos ir atkurti garsą iš televizoriaus. Televizoriaus ekrane įjunkite „Bluetooth“ funkciją ir susiejimui prieinamų prietaisų sąraše ieškokite „BP LS180“. Norėdami gauti daugiau informacijos, žr. televizoriaus naudojimo instrukciją.

USB atkūrimo valdymas

Prietaisas turi USB atkūrimo funkciją, kuri gali iššifruoti ir atkurti muziką iš išorinės USB atminties. Prieš pradėdami veiksmą, nukopijuokite muziką MP3 formatu į USB atmintinę. Įdėkite paruoštą USB atmintinę į garso sistemą, USB režimas galimas tik sėkmingai prijungus USB atmintinę prie garso sistemos. Tada prietaisas automatiškai aptiks ir atkurs MP3 formatu išsaugotą muziką.

USB atkūrimo režimu, paspaudus atitinkamą nuotolinio valdymo pultelio mygtuką, prieinamos šios funkcijos: takelio pasirinkimas / paleidimas / pauzė / ekvalaizeris / žemųjų ir aukštųjų dažnių reguliavimas ir kt.

Pastabos.

a. USB atmintinės nerekomenduojama jungti su USB ilginamuoju laidu, nes tai gali sukelti triukšmą arba garso trūkinėjimą dėl garso duomenų praradimo perdavimo metu. b. Negarantuojama, kad bus atkurti visi MP3/WMA formatu išsaugoti failai. c. Didžiausia palaikomų USB atmintinių talpa yra iki 32 GB. d. Kai kurių USB atmintinių atkūrimas gali šiek tiek užtrukti. Atkreipiame dėmesį, kad tai nėra gedimas.

Problemų sprendimas

1. Garsiakalbis neįsijungia.

a. Patikrinkite, ar maitinimo laidas prijungtas teisingai.

1. Nėra garso.

a. Pabandykite reguliuoti garsumo lygį, patikrinkite nutildymo mygtuką ir atkūrimo šaltinį.

b. Jei problema išlieka, kreipkitės į techninės priežiūros centrą, kad išspręstų problemą.

1. Iškraipytas garsas.

a. Pabandykite atkurti muziką mažesniu garso lygiu.

b. Patikrinkite aukštųjų ir žemųjų dažnių nustatymo būseną.

c. Pabandykite sumažinti garsumą išoriniame įrenginyje, pvz., televizoriuje ir pan.

1. Trūkinėjantis garsas „Bluetooth“ režime.

a. Pabandykite pastatyti „Bluetooth“ įrenginį arčiau garso sistemos.

1. Nėra garso optiniame režime arba HDMI(ARC).

a. Patikrinkite, ar tinkamai prijungta garso sistema ir išorinis įrenginys.

b. Įsitikinkite, kad jūsų televizorius suderinamas su HDMI(ARC) standartu ir yra prijungtas tinkamas prievadas. Nustatykite televizorių į HDMI ARC(CEC).

c. Nustatykite TV garso išvesties režimą į PCM.

Specifikacijos

Pagrindinės

Maitinimas: AC110~240V 50/60Hz

Energijos sąnaudos (darbo režimu) 120 W

Energijos sąnaudos (budėjimo režimu) < 0,5 W

RMS išėjimo galia 100 W (20 W x 2 + 30 W x 2 žemųjų dažnių garsiakalbis)

Bendrasis harmoninis iškraipymas <1 % (1 kHz, 1 W)

Garso įvesties jautrumas 800 mV

Dažnių juostos plotis 70 Hz – 20 kHz

Palaikomi garso formatai USB režimu: MP3, WAV

Didžiausia palaikoma USB atmintinės talpa iki 32 GB.

Garso sistemos matmenys: 960x112x70 mm (plotis x aukštis x gylis)

Garsiakalbiai

Garso sistemos garsiakalbių pilnutinė varža ir dydis: 8Ω*2; 5,2*7,5 cm

Žemų dažnių garsiakalbio pilnutinė varža ir dydis: 8Ω*2; 3 coliai

„Bluetooth“

„Bluetooth“ versija V5.0

Veikimo diapazonas – apie 10 metrų

Perdavimo dažnumas: 2,402 \~ 2,480 GHz

Protokolai: A2DP/AVRCP

(Dėmesio: produkto specifikacija gali būti keičiama be išankstinio įspėjimo).

Priedai

Nuotolinio valdymo pultas - 1 vnt.

Elementai nuotolinio valdymo pultui - 1 pora

Naudojimo instrukcija – 1 vnt.

Garantinis lapas - 1 vnt.

Garso laidas (3,5 mm RCA stereo) - 1 vnt.

„L“ raidės formos atrama montavimui prie sienos, 2 vnt.

Dvipusė lipni juosta, 2 vnt.

Varžtai tvirtinimui prie sienos: 4 vnt. x ST4 *35 mm + 4 vnt. plastiko tvirtinimo kaiščiai

SVARBIOS SAUGOS INSTRUKCIJOS

PAVOJUS ELEKTROS SMŪGIO NEDARYKITE

Dėmesio:
