Toote tüüp	2.1 kanaliga TV heliriba
Bränd	Blaupunkt
Mudel	LS180
Mõõtmed (L x K x S)	960 x 112 x 70 mm
Toiteallikas	AC 110-240 V, 50/60 Hz
Voolutarve (töörežiim)	120 W
Ooterežiimi voolutarve	< 0,5 W
Väljundvõimsus (RMS)	100 W (20 W x 2 + 30 W x 2 bassikõlarid)
Kogu harmooniline moonutus	< 1% (1 kHz, 1 W)
Helisisendi tundlikkus	800 mV
Sageduskarakteristik	70 Hz - 20 kHz
Bluetoothi versioon	5.0
Bluetoothi ulatus	Ligikaudu 10 meetrit
Bluetoothi protokollid	A2DP, AVRCP
USB esituse ühilduvus	MP3, WAV (kuni 32 GB)
Helisisendid	Optiline, HDMI (ARC), AUX, USB
Kõlarid	Heliriba: 2 x 8 Ω; Bassikõlarid: 2 x 8 Ω (3 tolli)
Pult aku	2 x AAA (kaasas)
Kaasas olevad tarvikud	Pult, patareid, helikaabel, seinakinnitusklambrid, kruvid, ankrud, kasutusjuhend, garantiikaart
Energiasäästurežiim	Automaatne ooterežiim 30 minuti järel (vastab ERP2 nõuetele)
Puhastusjuhised	Enne puhastamist ühendage lahti; kasutage kuiva lappi; vältige keemilisi lahusteid

Korduma kippuvad küsimused - LS180 BLAUPUNKT

Kuidas siduda oma Bluetooth-seade LS180 heliribaga?

Vajutage kaugjuhtimispuldi Input nuppu korduvalt, kuni ekraanil kuvatakse BT (vilgub). Lülitage oma seadmes Bluetooth sisse, otsige BP LS180 ja valige see. Kui sidumine on lõpule viidud, jääb heliriba Bluetoothi sümbol püsivalt põlema. Kui sidumine ebaõnnestub, veenduge, et pole ühendatud teist Bluetooth-seadet ja et olete 10 meetri raadiuses ilma takistusteta.

Miks ei kostu heli heliribast optilises või HDMI režiimis?

Kõigepealt kontrollige, kas teie allikaseadme (teler, DVD-mängija) heliväljund on seatud PCM stereo või stereo 2.0 peale. Samuti veenduge, et kaabliühendused on kindlad. HDMI puhul kontrollige, kas teie teler toetab HDMI ARC ja et kasutatakse õiget porti. Kui probleem püsib, proovige teist optilist kaablit või lähtestage heliriba, vajutades ja hoides all Play/Pause nuppu 3 sekundit.

Kas heliriba saab seinale paigaldada?

Jah, heliriba saab seinale paigaldada, kasutades kaasasolevaid L-kujulisi klambreid, kahepoolset teipi, kruvisid ja ankruid. Esmalt kinnitage klambrid heliriba külge, vältides kummist jalgu. Märkige augu asukohad seinale, puurige, sisestage ankrud ja kruvige klambrid kinni. Lõpuks suruge heliriba klambritele. Veenduge, et sein on tugevdatud, ja jätke heliriba ja teleri vahele vähemalt 25 mm (1 toll).

Kuidas ühendada heliriba teleriga optilise kaabli abil?

Eemaldage kaitsekork heliriba OPTICAL sisendilt. Ühendage optilise kaabli (ei ole kaasas) üks ots teleri OPTICAL OUT pesasse ja teine ots heliribasse. Seejärel vajutage kaugjuhtimispuldi Input nuppu, et valida OP režiim. Kui heli ei kostu, seadke teleri heliväljund PCM peale.

Mida teha, kui heliriba lülitub automaatselt välja?

Heliribal on energiasäästurežiim, mis lülitab selle ooterežiimi pärast 30-minutilist helisisendi puudumist. Kui see juhtub, vajutage lihtsalt Power nuppu, et see uuesti sisse lülitada. Selle vältimiseks veenduge, et heliallikas mängib pidevalt või suurendage allikaseadme helitugevust, et seda ei peetaks vaikuseks.

Kuidas saab USB kaudu muusikat esitada?

Sisestage USB-mälupulk (kuni 32 GB, vormindatud MP3 või WAV failidega) heliriba USB-pessa. Seade tuvastab selle automaatselt ja alustab esitamist. Kasutage kaugjuhtimispulti esituse juhtimiseks (eelmine/järgmine, esita/paus). Pange tähele, et USB-pikenduskaabli kasutamine ei ole soovitatav, kuna see võib põhjustada helikadu või katkendlikku heli.

Miks kaugjuhtimispult ei tööta?

Kõigepealt kontrollige patareisid: asendage need uute AAA patareidega, veendudes õiges polaarsuses. Pult töötab kõige paremini 5 meetri raadiuses ja ilma takistusteta. Kui patareid on tühjad, väheneb tundlikkus. Samuti veenduge, et heliriba puldiandur pole blokeeritud. Kui kõik muu ebaõnnestub, lähtestage heliriba, hoides all Play/Pause nuppu.

Kuidas heliriba puhastada?

Enne puhastamist ühendage heliriba alati vooluvõrgust lahti. Kasutage pinna pühkimiseks kuiva, pehmet lappi. Ärge kasutage keemilisi lahusteid, aerosoole ega vett otse seadmele. Bassikõlari tolmu eemaldamiseks kasutage õrnalt kuiva lappi. Vältige niiskuse sattumist avadesse.

Millised on mõõtmed ja voolutarve spetsifikatsioonid?

Heliriba mõõtmed on 960 x 112 x 70 mm (L x K x S). See töötab AC 110-240 V, 50/60 Hz pingel, voolutarve on 120 W (töörežiim) ja alla 0,5 W ooterežiimis. Kogu väljundvõimsus on 100 W RMS (20 W x 2 + 30 W x 2 bassikõlarid).

Kas saan heliriba ühendada teleriga ilma HDMI ARC-ita?

Jah, saate kasutada optilist või AUX sisendit. Optilise ühenduse puhul ühendage optiline kaabel teleri optilisest väljundist heliriba optilisse sisendisse. AUX puhul kasutage kaasasolevat 3,5 mm stereo-RCA kaablit. Veenduge, et teleri heliväljund on digitaalsete ühenduste jaoks seatud PCM peale. Pange tähele, et helitugevuse juhtimine teleri puldiga ei pruugi nende ühenduste korral töötada; kasutage selle asemel heliriba puldi.

KASUTUSJUHEND LS180 BLAUPUNKT

Elektrilöögi ohu vähendamiseks ei tohi seadme katet ega tagumist osa lahti monteerida. Seadmes ei ole kasutajapoolseks iseseisvaks parandamiseks ette nähtud elemente. Seadme hoolduse ja parandamisega tegelevad ainult teeninduse kvalifitseeritud töötajad.

Graafiliste sümbolite selgitus:

Välgunoole sümbol vördkülgses kolmnurgas hoiatab kasutajat seadme sees esinevast isoleerimata „ohtlikust pingest“, mis vöib saavutada elektrilöögi ohuga ähvardava tugevuse.

Hüüumärk vördkülgses kolmnurgas hoiatab kasutajat sellest, et antud hetkel edastatakse seadmega kaasas olevas dokumendis seadme teenindust ja hooldust käsitlevat olulist teavet.

Enne seadme teenindamise alustamist palume käesolev juhend, selle funktsioonidega tutvumiseks ja sihtotstarbeliseks kasutamiseks, läbi lugeda. See tagab seadme kauakestva, riketeta teeninduse ja kasutusröömu.

Oluline informatsioon.

- Teenindusjuhend ja ohutust käsitlev teave tuleb edaspidiseks kasutuseks säilitada.

- Ei tohi lasta tekkida olukorral, kui seadmele või selle sisemusse tilgub vesi.

- Samuti ei tohi seadet kasutada niisketes kohtades, nagu nt vannituba.

- Antud seadet ei tohi paigaldada järgnevatesse kohtadesse:

- Mis on avatud päikesekiirguse vahetule toimele või radiaatorite lähedusse.

- Asetada muu, soojust eraldava, stereofoonilise varustuse peale.

- Blokeerides ventilatsiooni või tolmusesse kohta.

- Pidevale vibratsioonile allutatud kohtadesse.

• Kõrge niiskustasemega kohtadesse.

- Seadet ei tohi asetada kūünalde või avatud tule lähedusse.

- Seadet võib kasutada ainult käesolevas juhendis kirjeldatud viisil.

- Enne toite esimest sisselülitamist tuleb veenduda, et toide oleks öigesti ühendatud.

• USB mälu ühendatakse vahetult või kuni 25 cm pikkuse USB pikendusjuhtmega.

Ohutuse seisukohalt ei tohi korpuseid lahti võtta ega üritada seadme sisemusse tungida. Seadet võivad parandada ainult teeninduse kvalifitseeritud töötajad.

Seadet ei tohi lahti keerata ega selle korpust avada, sest selles ei ole kasutaja poolt parandatavaid osi. Seadme hoolduse ja parandamisega tegelevad ainult teeninduse kvalifitseeritud töötajad.

OHUTUST KÄSITLEV OLULINE TEAVE

1. Lugeda juhend läbi – enne seadme kasutamist alustamist tuleb kogu teenindusjuhend ja ohutust käsitlev teave läbi lugeda.

2. Säilitada juhend – kasutus- ja teenindusjuhend tuleb edaspidiseks kasutuseks säilitada.

3. Järgida hoiatusi – toimida kooskõlas kõikide seadmel paiknevate hoiatuste ja teenindusjuhendiga.

4. Järgida juhiseid – toimida kooskõlas teenindusjuhendi ja kasutajale mõeldud juhistega.

5. Paigaldus – paigaldada seade kooskõlas tootja juhistega.

6. Toiteallikad – seadme toiteks peab kasutama ainult toitekaabli märgistustel antud parameetritega allikaid. Juhul kui kasutaja ei ole kindel kodus oleva toite liigis, peab ta ühendust võtma seadme müüja või kohaliku elektrienergia tarnijaga.

7. Toite maandus ja polaarsus – seade ei pea olema maandatud. Vältimaks tihvtide või klemmide paljastumist veenduda, et pistik oleks võrgupessa või pikendusse sisestatud lõpuni. Mõned seadme versioonid võivad olla varustatud vahelduvvoolu polaarse pistikuga (üks tihvt laiem). Selliseid pistikuid võib sisestada võrgupessa ainult ühel viisil. See on kaitsefunktsioon. Kui pistikut ei saa pessa sisestada tuleb proovida seda pöörata. Kui pistik ei sobi ka siis pesaga tuleb elektrikult tellida selle väljavahetamine. Polaarselt pistikult ei tohi kaitseid eemaldada. Kasutades muud pikendusjuhet või toitekaablit, kui seadmega koos tarnitavat, peavad neil olema asjakohased pistikud ja antud riigis nõutav ohutustunnistus.

8. Toitekaabli kaitse – toitekaabel tuleb vedada nii, et selle peal ei oleks võimalik kõndida, seda suruda või asetatud esemetega vigastada. Pöörata erilist tähelepanu pistikutele, võrgupesadele ja kohtadele, kus kaabel läbi veetakse.

9. Ülekoormamine – seinakontakte, pikendusjuhtmeid ja vargapesasid ei tohi üle koormata, sest see ohustab tulekahju puhkemise või elektrilöögiga.

10. Ventilatsioon – seadet tuleb korralikult ventileerida. Seadet ei tohi asetada voodile, diivanile või muudele sarnastele pindadele. Seadet ei tohi katta laualinade, salvrätikute, ajalehtede jms.

11. Soojus – mitte asetada seadet soojusallikate, nagu radiaatorid, kiirgurid, ahjud või muud soojust eritavad seadmed (ka võimendid), lähedale. Mitte asetada seadmele põlevaid küünlaid ja muid avatud tule allikaid.

12. Vesi ja niiskus – tulekahju või elektrilõögi ohu vähendamiseks ei tohi seadet vihma, vee ja niiskuse vahetule toimele, nagu nt saunas või vannitoas, allutada. Mitte kasutada käesolevat seadet vee, näiteks vanni, kraanikausi, köögivalamu või pesupali, läheduses, niiskes keldris või basseini juures (või sarnastes kohtades).

13. Esemed ja vedelikud seadmes – läbi seadme avade ei tohi sisse suruda mingeid esemeid, sest need võivad kokku puutuda ohtliku pinge punktidega, mis omakorda võib põhjustada tulekahju või elektrilöögi. Mitte mingil juhul ei tohi seadme pindadele mingeid vedelikke kallata. Seadmele ei tohi asetada vedelikke sisaldavaid esemeid.

14, Puhastamine – enne puhastamist tuleb seade alati vörgupesast lahti ühendada. Kölari ümbrusest vöib tolmu eemaldada kuiva lapiga. Kasutades puhastamiseks aerosooli ei tohi pritsimisvoogu suunata vahetult seadmele vaid lapile. Tuleb jälgida, et ajamiüksused kahjustusi ei saaks.

15, Täiendav varüstus – keelatud on kasutada tarvikuid, mis ei ole tootja poolt lubatud, sest võivad osutuda ohuallikateks.

1. Tarvikud – seadet ei tohi asetada ebastabiilsele kärule, alusraamile, statiivile, tugialusele või lauale. Seade võib ümber kukkuda ja saada kahjustusi ning vigastada tõsiselt last või täiskasvanut. Kasutada ainult tootja poolt määratletud või koos seadmega müüdavaid kärusid, alusraame, statiive, tugialuseid või laudu. Seadme paigaldust tuleb teostada kooskõlas tootja juhistega, kasutade tootja poolt soovitatud paigalduskomplekti.

2. Seadme teisaldamine – kärule paigutatud seadet tuleb sõidutada väga ettevaatlikult. Äkiline pidurdamine, ülemäärane jõud või ebatasane pind võivad põhjustada käru ja seadme ümbermineku.

3. Seadme mittekasutamise periood – toitekaabel tuleb äikesetormide ajal või kui seadet pikema aja jooksul ei kasutata võrgupesast lahti ühendada.

4. Teenindus – keelatud on seadme ülevaatust omakäeliselt läbi viia. Avatud katted võivad põhjustada kokkupuudet ohtliku pingega ja osutuda ohtlikuks. Seadme hoolduse ja parandamisega tegelevad ainult teeninduse kvalifitseeritud töötajad.

5. Kui seadet ei kasutata, tuleb selle pistik vörgupesast lahti ühendada. Toiteallikaga ühendatuna on seade ooterežiimis ja ei ole täielikult välja lülitatud.

6. Varuosad – osade väljavahetamisel tuleb kontrollida kas teeninduse töötaja on kasutanud tootja poolt soovitatud varuosi vöi kas osad on originaalosadega identsed. Väljavahetamine kinnitamata osade vastu ohustab tulekahju puhkemise, elektrilöögi ja muude turvariskidega.

7. Peakaitsmed – seadme alaliseks tulekahjuvastaseks kaitseks tuleb kasutada öiget tüüpi ja asjakohaste parameetritega kaitsmeid. Antud pingeala kaitsmete parameetrid on märgitud seadmele.

8. Helitugevust ei tohi muusikapala vaikse osa kuulamisel või audio sisendsignaali puudumisel tõsta. Vastasel juhul võib signaali äkiline tugevnemine kölarit kahjustada.

9. Seadme toiteallikast täieliku lahtiühendamise ainsaks viisiks on toitekaabli toitepesast või seadmest eemaldamine. Võrgupesa või toitekaabli seadme sisend peavad toote kasutamise käigus alati juurdepääsetavad olema.

10. Seade tuleb paigutada võrgupesa või pikendusjuhtme lähedusse nii, et need oleks alati juurdepääsetavad.

11. Seadme keskkonna maksimaalne temperatuur vöib olla kuni 35°C.

12. Elektrostaatilisi lahendusi puudutavad juhised – kui seadme töö on häiritud elektrostaatilistest lahendustest tuleb see välja lülitada ja seejärel uuesti sisse lülitada või teise kohta ümber tösta.

13. Patareid

a. Patareisid ei tohi allutada ülemäärase soojuse, nagu nt päikesekiired, tuli jms, toimele.

b. Patareide utiliseerimisel tuleb pöörata tähelepanu keskkonnakaitse aspektidele.

c. Patareide kasutamist puudutav hoiatus: patareidel ei tohi lasta kuluda kuni lekkimiseni, mis võib põhjustada kehavigastusi ja seadme kahjustusi:

- Patareide sisestamisel pöörata tähelepanu nende polaarsusele (+ ja -).

• Ei tohi kasutada samaaegselt erinevaid patareisid — vanu ja uusi, standardseid ja alkaalpatareisid, jne.

- Kui seadet pikema aja jooksul ei kasutata, tuleb patareid välja võtta.

HOIATUS

Seadet ei tohi kasutada piiratud füüsiliste, sensoorsete ja psüühiliste võimetega või seadmega töötamise kogemusi või teadmisi mitte omavad inimesed (sealhulgas lapsed), kui nad ei viibi nende ohutuse eest vastutavate isikute järelevalve all või kui neid ei ole seadme ohutu kasutamise teemal instrueeritud. Kui seadet teenindavad lapsed, on nõutav täiskasvanute kohaolek; see võimaldab tagada seadme ohutu kasutuse.

1. Keelatud on töötavat seadet järelvalveta jätta! Kui seadet isegi lühikese aja jooksul ei kasutata, tuleb see välja lülitada.

2. Seadet ei tohi teenindada taimeriga välise kella vahendusel ega eraldiasetseva kaugjuhtimisega süsteemi abil.

3. Toitejuhtme kahjustuste korral ohtude vältimiseks peab väljavahetamist teostama tootja, autoriseeritud teeninduspunkt või muu, asjakohast kvalifikatsiooni omav isik.

4. Enne seadme teenindamise juurde asumist tuleb veenduda, et selle pinge vastab kohalikus toitevõrgus esinevale pingele.

5. Seadme ventilatsiooniavasid ei tohi kinni katta, nt ajalehtede, laualina, kardinatega, jms. Tuleb veenduda, et seadme kohal on vähemalt 20 cm vaba ruumi ja selle igual külijel — vähemalt 5 cm.

6. Ei tohi lasta tekkida olukorral kui seadmele või selle sisemusse tilgub või voolab vedelik ega tohi sellele asetada vedelikega täidetud esemeid, selliseid nagu vaasid.

7. Tulekahju või elektrilöögi vältimiseks tuleb seadet kaitsta kuumade kohtade, vihma, niiskuse ja tolmu toime eest.

8. Seadet ei tohi paigutada mingite veeallikate, nt kraanide, vannide, pesumasinate või ujumisbasseinide lähedusse. Seade tuleb asetada tasasele ja stabilisele aluspinnale.

9. Seadet ei tohi allutada tugevate magnetväljade toimele.

10. Vahetult võimendile või vastuvõtjale seadet asetada ei tohi.

11. Seadet ei tohi viia niiskesse kohta, sest niiskusel on elektrilistele allüksustele kahjulik möju.

12. Peale seadme külmast sooja või niiskesse kohta toomist võib mängija sees olevale läätsele tekkida niiskuse kondensatsioon. Sellises olukorras seade korralikult tööle ei hakka. Niiskuse aurumise võimaldamiseks tuleb sisselülitatud seade jätta umbes tunniks ajaks seisma.

13. Seadet ei tohi puhastada keemiliste lahustitega, sest need võivad kahjustada korpuse lakikihti. Seadet pühitakse puhta, kuiva või vähesel määral niisutatud lapiga.

14. Pistiku seinakontaktist eemaldamisel tuleb alati tömmata pistikust, mitte aga toitekaablist.

15. Kui sisselülitatud seadet kasutatakse sisselülitatud teleri läheduses võib see osutuda ekraanil joontena nähtavate häirete allikaks. Sõltub TV ülekande laineribast. See ei tähenda aga ei seadme ega teleri väärat töötamist. Selliste joonte ilmnemisel tuleb seade telerist eemale nihutada.

16. Vörgupistikut kasutatakse toitepinge lahti ühendamiseks ja see peab alati juurdepääsetav olema.

17. Võimalike kuulmiskahjustuste vältimiseks ei tohi muusikat pikemat aega valjult kuulata.

TÄHELEPANU

Deklaratsioon

Blaupunkt Competence Center 2N-Everpol Sp. z o.o. teavitab käesolevaga, et seade vastab direktiivi 2014/53 / EL nõuetele ja selle muudele asjakohastele sätetele. Täielik vastavusdeklaratsioon asub leheküljel www.blaupunkt.com toote järjehoidjas.

Vastutav ettevõte: 2N-Everpol Sp. z o.o.

Puławska 403A, 02-801 Varssavi, Poola

Telefon: [phone], e-mail: [e-mail]

Toode on toodetud körgkvaliteetsetest taastootmisesse suunatavatest ja taaskasutatavatest materjalidest ning allüksustest.

Seadmel paiknev läbitömmatud prügikorvi sümbol tähendab, et toode on hölmatud Euroopa direktiivi 2012/19/EU sätetega. Tutvuda kohaliku süsteemi elektriliste ja elektrooniliste jäätmete käitlemist puudutavate nõuetega. Toimida kooskõlas kehtivate eeskirjadega. Käesolevat toodet ei tohi ära visata koos tavaliste olmejäätmetega. Vana toote öige kõrvaldamine väldib potentsiaalseid looduskeskkonnale ja inimtervisele kahju tekitavaid tagajärgi.

Seade on varustatud Euroopa direktiiviga 2006/66/EC hölmatud patareidega. Patareide äraviskamine koos kodumajapidamisjäätmetega on keelatud. Tutvuda patareide eraldiasetsevalt kogumist käsitlevate kohalike eeskirjadega, sest öige utiliseerimine väldib potentsiaalseid looduskeskkonnale ja inimtervisele kahju tekitavaid tagajärgi.

Looduskeskkonna kaitset käsitlev teave

Pakend sisaldab ainult vajalikke elemente. Tehtud on köik endast olenev, et kolm koostismaterjali oleks hölpsasti eraldatavad: papp (kast), polüstüreenvaht (seesmine kaitse) ja polüetüleen (kotid, kaitsepoogen). Toode on toodetud materjalidest, mida saab suunata taastootmisesse ja peale nende eriotstarbelise ettevötte poolt demonteerimist, uuesti kasutada. Järgida pakendmaterjalide, patareide ja kasutatud seadmete utiliseerimist käsitlevaid kohalikke ettekirjutusi.

Materjalide salvestamiseks ja esitamiseks võib vaja minna nõusolekut. Tutvuge autoriõiguse ja esinejate/kunstnike õiguste seadusega.

ERP2 (elektrienergiaga seotud seadmed) puudutav märkus

Käeolev ökoprojektiga seade vastab vastab ökoprojektide nõudeid käsitleva KOMISJONI (EÜ) MÄÄRUSE nr 1275/2008 kontori- ja kodukasutuseks mõeldud seadmete väljalülitatuna ja ooterežiimis energiatarbimist puudutava direktiivi 2009/125/WE jõustava 2. etapi nõuetele.

Bluetooth

Kaubamärgi ja logo Bluetooth ^* omanik on ettevõte Bluetooth SIG, Inc. USA. Asjaomaste kaubamärkide ja logo kasutamine on litsentseeritud. Muud märgid ja kaubanimed kuuluvad asjakohastele omanikele.

Täname meie mudeli ostmise eest, enne seadme käivitamist palume käesolev juhend hoolikalt läbi lugeda ja sellega tutvuda. Palume säilitada juhend tulevikus kasutamiseks.

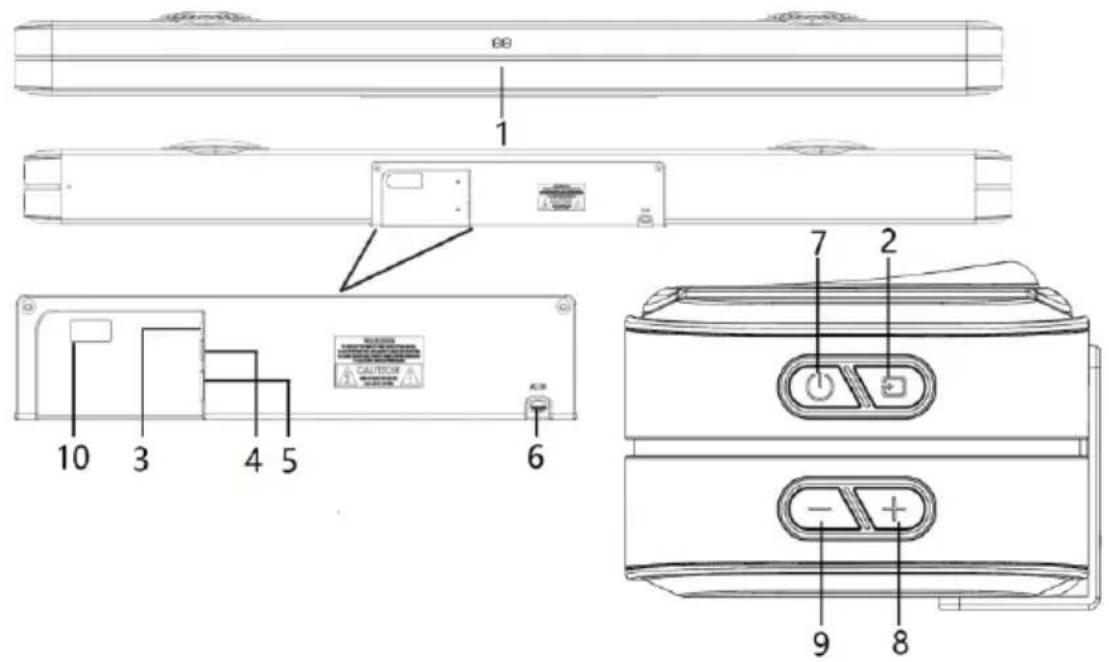

Teeninduselementide paigutus

1 - Kuvar (BT = Bluetooth, OP = optiline sisend, Hd = HDMI, US = USB, AU = AUX);
2 – Allika valik; 3 – AUX sisend;
4 - Optiline sisend;
5 - HDMI pesa (ARC);
6 – Soundbari vahelduvvoolu toite pesa: AC 110/240 V \~ 50/60 Hz;
7 – Toite/ooterežiimi nupp; 8 – Helitugevuse suurendamise nupp;
9 – Helitugevuse vähendamise nupp; 10 – USB port esitamiseks;

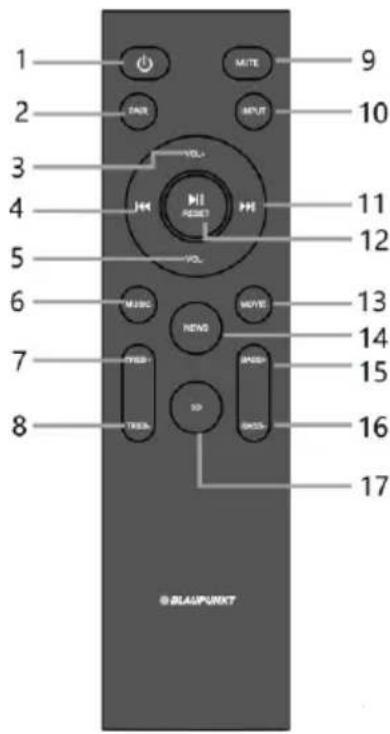

Kaugjuhtimispult

1 - Toitenupp: Vajuta seadme sisse/väljalülitamiseks.
2 – Paarimise nupp: Jooksva Bluetooth seadme lahtiühendamiseks ja teise seadmega paarimiseks valmisoleku režiimi minekuks vajuta pikemalt (3 sekundit).
3,5 – Nupp Helitugevus +/-: vajuta valjuse taseme määramiseks.
4,11 – Nupp eelmine/järgmine: vajuta Bluetooth või USB režiimis eelmisele/järgmisele muusikapalale ümberlülitamiseks.
6 – Nupp Muusika/13 – Nupp Film/14 – Nupp Uudised/17 – Nupp 3D: Vajuta sobiva helikorrektori valimiseks valitud nuppu
7, 8 – Körgete toonide nupp +/-: vajuta körgete toonide taseme määramiseks.
9 – Vaigistamise nupp: vajuta seadme vaigistamiseks, heli taastamiseks vajuta seda uuesti.
10 – Heliallika nupp: vajuta Bluetooth/optiline sisend/HDMI/USB/AUX esitusrežiimide vahel ümberlülitamiseks.
12 – Esitamise/pausi, lähtestamise nupp: vajuta Bluetooth või USB režilimis muusika esitamiseks või peatamiseks; Vajuta pikemalt (3 sekundit), seadme lähtestamiseks, sealhulgas tugevuse, korrektori jms.
15, 16 – nupp bass +/-: vajuta basside taseme määramiseks.

Kaugjuhtimispuldi patareide paigaldamine

Ava patareikambri kaas ja sisesta 2 AAA patareid (komplektis) kambrisse; Veendu, et patareide polaarsus on kambrile trükitud positiivse ja negatiivse polaarsuse tähistega kooskõlas. Seejärel sulge patareikamber.

Märkused:

a. Kaugjuhtimispuldi parim kaugus, ilma mingite puldi ja soundbari vaheliste takistusteta, on 5 meetrit. Puldi kasutamisel tuleb see suunata soundbari esiküljel paiknevale kaugjuhtimispuldi andurile.
b. Patareide tühjakslaadimisel puldi tundlikkus väheneb. Siis tuleb need uute vastu välja vahetada.
c. Puldi pikema mittekasutamise korral võtta patareid välja.
d. Patarei tuleb utiliseerida keskkonnasöbralikul viisi. Üksikasjaliku teabe saamiseks, tutvu kohalike võimude nõudmistega.

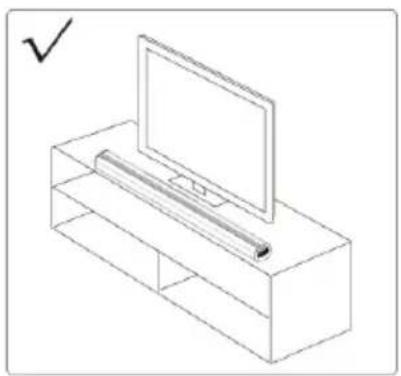

Soundbari asetus

Soundbari võib panna tasasele pinnale või järgneval viisil seinale paigaldada:

1. Paiguta soundbar tasasele pinnale: Aseta seade horisontaalselt tasasele pinnale, nagu teler või kapp ja pane see teleri ekraani suhtes tsentraalselt. Jäta kölari ja seina vahele veidi ruumi. Ära paiguta seda kappi või seinariiulisse. Parima helikvaliteedi ja soundbari ümber parima öhu läbivoolu saavutamiseks järgi neid juhiseid.

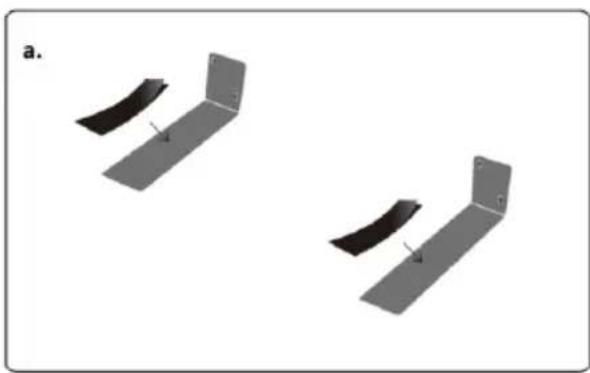

a. Eemaldage pakendist kahepoolne liimteip ja eemaldage teibi ühelt küljelt kaitsekate, seejärel kinnitage teip kaasasoleva L-kujulise seinakronsteini külge. Kleepige teip sinna, kuhu ribakõlar asetatakse (veenduge, et teip ei kleepuks ribakõlari alumiste kummijalgade külge). Vaadake jooniseid a ja b.

b. Valige õige vahekaugus ja kinnitage seinakinnitused ribakõlari külge (nagu on näidatud alloleval fotol c), seejärel möötke välja ribakõlari ja selle kinnituste paiknemise koht seinal, valige sobiv vahekaugus, kontrollige, kas ribakõlar paikneb ideaalselt horisontaalasendis ja märkige pliiatsiga seinale 4 ava. Seejärel puurige märgitud kohta paigaldusavad.

c. Kinnitage kaasasolevad plasttüüblid puuritud avadesse, kruvige seinale paigaldamiseks möeldud kronsteinid kaasasolevate kruvidega seina külge ja keerake need kinni. Vaadake jooniseid d, e ja f allpool.

d) Pärast kronsteinide seina külge kinnitamist eemaldage eelnevalt kronsteini külge kleebitud teibi ülemine kaitsekiht, asetage ribakölar oma kohale, suruge tugevalt ja viige seinale paigaldamine löpule.

TÄHELEPANU!

Paigaldamise ajal veenduge, et ribakõlar ei oleks kinnitatud kronsteini külge kohas, kuhu asetatakse kummijalad. Ribakõlari sellesse kohta kinnitamine võib põhjustada ebaühtlase ja ebastabiilse paigalduse.

Hoiatus: Kui Sa soundbari korraliku ja ohutu seinale paigaldamise suhtes kindel ei ole, kasuta kogenud ning kvalifitseeritud inimese abi.

Paigalda kölar seina tugevdatud pinnale. Tehismaterjalist seinte korral on suuremaks turvalisuseks soovitatav kölar kinni keerata seinapostide külge. Optimaalse jõudluse saavutamiseks tuleb teleri ja soundbari vahele jätta vähemalt 25 mm/1".

Audio juhtmeühendus ja seaded

Enne soundbari sisselülitamist palun köigepealt ühendada seade. Soundbaril on erinevate allikate tarbeks digitaalsed (optiline ja HDMI (ARC)) ja analoogsed sisendid (AUX IN). Vöid tutvuda Sinu käsutuses olevale seadmele vastavalt alltoodud ühendust puudutavate juhistega.

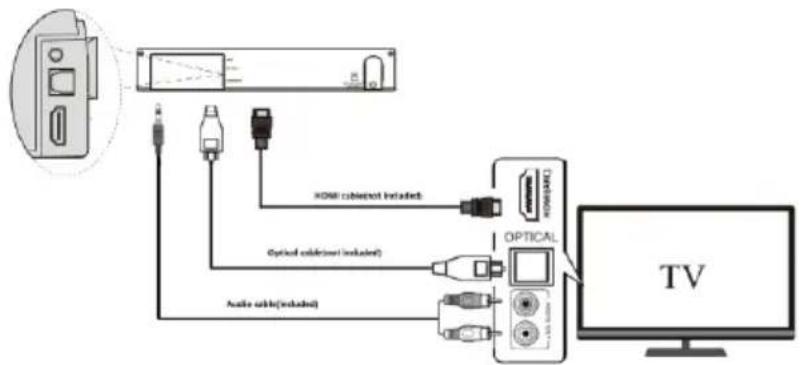

1. Soundbari ühendamine teleri väljunditega.

Eemalda pesalt OPTICAL otsakate ja ühenda seejärel optilise juhtme (ei kuulu komplekti) abil teleri väljundpesa OPTICAL OUT soundbari sisendpesaga OPTICAL. HDMI(ARC)/AUX liidesega ühendamine toimub samal viisil.

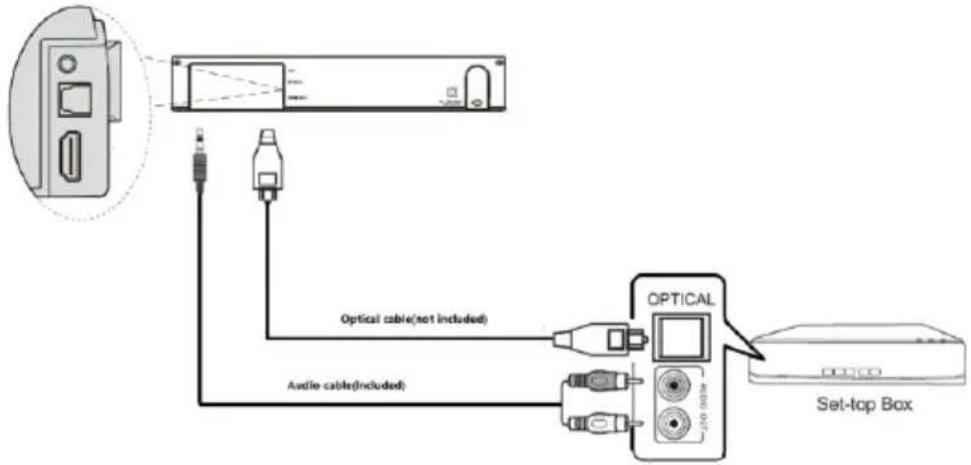

2. Soundbari ühendamine teleri dekoodriga.

Kontrolli millised väljundid Sinu dekoodril on ja kasuta seejärel selle soundbariga ühendamiseks sobivat juhet. Öigesti töötamiseks piisab ühte tüüpi ühenduse kasutamisest. Vaata joonist allpool.

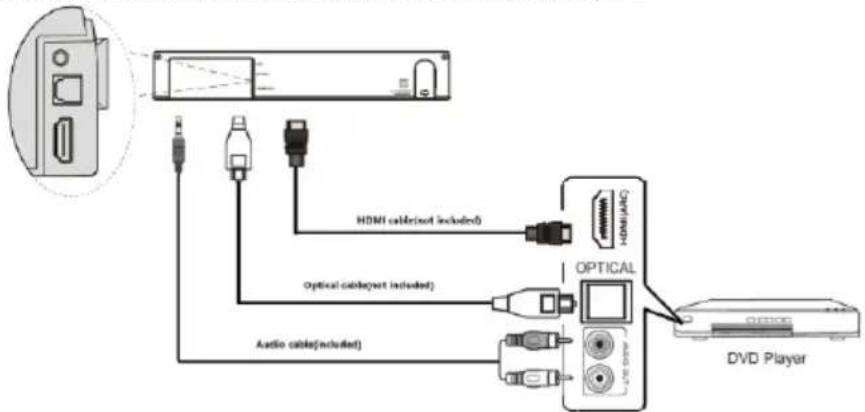

3. Soundbari ühendamine DVD või Blue-ray DVD mängijaga.

Kontrolli millised väljundid Sinu DVD/Blue-ray DVD mängijal on ja kasuta seejärel selle soundbariga ühendamiseks sobivat juhet. Öigesti töötamiseks piisab ühte tüüpi ühenduse kasutamisest. Vaata joonist allpool:

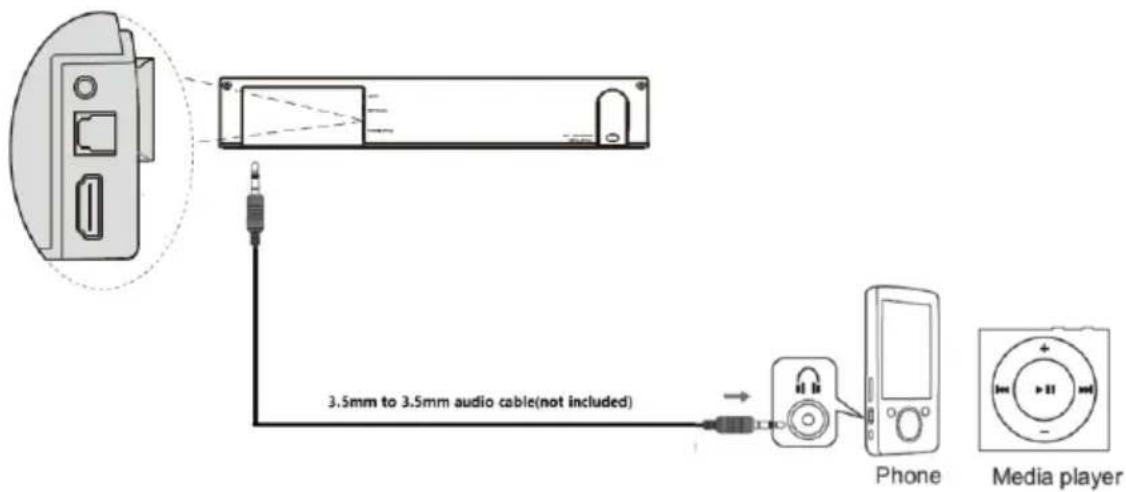

4. Soundbari ühendamine MP3 mängijaga

Soundbaril on üks sisend MP3 Link (AUX), millega võib ühendada vabaltvalitud MP3 mängija. Kooskõlas alltoodud joonisega kasuta mini-jack otsikutega sobivat juhet.

1. Kui optilise või HDMI kaabli abil ühendamisel ei köla soundbarist mingit heli, kontrolli, et allika seadme (nt DVD mängija, arvutikonsooli, teleri) digitaalse audioväljundi seade oleks määratud „PCM stereo“ või „stereo 2.0“ peale. Selle toimingu teostamiseks tutvu teleri või muu seadme kasutusjuhendiga. Ostmisel valige 19-kontaktilise pistikuga HDMI-kaabel, mis toetab HDMI V1.3 või uuemat versiooni.
2. HDMI(ARC): Soundbar teenindab HDMI ARC standardit. Kui teler on HDMI ARC standardile vastav (üksikasjaliku teabe vöib leida teleri kasutusjuhendist), vöib teleri heli esitada soundbari abil üksikut HDMI kaablit (ei kuulu komplekti) kasutades. HDMI ARC ühendused vöivad teleris olla teisiti tähistatud, palun kontrollida teleri kasutusjuhendist.
3. Optilises ja HDMI režiimis võib heli olla valjem kui AUX IN režiimis, mis on normaalne, sest digitaalse audiosignaali tase võib analoogse signaali tasemest erineda.
4. Pärast soundbari õigesti teostatud paigaldamist ja ühendamist kasuta seda kooskõlas käesoleva kasutusjuhendiga.

Kasutamine

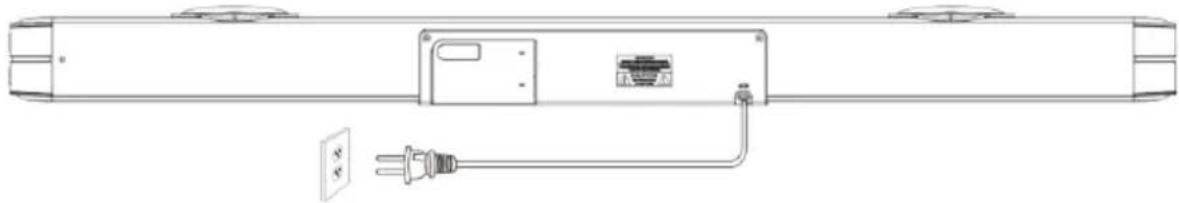

Toite ühendamine: Kontrolli, kas toiteallikas vastab soundbari ja subwooferi tagapaneelil paiknevale nimipinge spetsifikatsioonile. Kui ei vasta, konsulteerige müüja või teeninduskeskusega. Toiteallika saamiseks ühenda kaasasoleva vahelduvvoolu toitekaabli pistik seinakontakti.

Seadme sisse/väljalülitamine: vajutage lühidalt ribakölari külgpaneelil olevat toitenuppu, et seade sisse/välja lülitada, vajutage korduvalt allika valiku nuppu, et lülitada ümber taasesitusrežiimi Bluetoothi/Optilise sisendi/HDMI/USB/AUX vahel. Samuti võid need funktsioonid saavutada puldil toite ja heliallika nuppu vajutades.

Bluetooth kasutamine

Käesoleval seadmel on Bluetooth funktsioon, tänu millele saab teiselt Bluetooth seadmelt (nagu nutitelefon, tahvelarvuti, teler, jne) juhtmevabalt muusikat esitada.

1. Vajuta Bluetooth režiimi minekuks korduvalt puldil olevale heliallika nupule ja kuvaril hakkab vilkuma sümbol „BT“, mis tähendab, et seade on paarimiseks valmis.

2. Lülitä välisel seadmel sisse Bluetooth funktsioon ja leia paarimiseks saadaolevad seadmed (palun tutvuda välise seadme kasutusjuhendiga), seejärel kontrolli saadaolevat Bluetooth seadet loendist. Vali paarimiseks „BP LS180”. Pärast vaikimisi paarimist löpetab Bluetooth sümbol soundbari kuvaril vilkumise ja jääb stabiilseks.

3. Vali ja esita muusika väliselt Bluetooth seadmelt, kohanda asjakohaselt helitugevuse tase ja seejärel hakatakse heli esitatama käesoleva soundbari abil.

4. Puldil asjakohaseid nuppe vajutades võib Bluetooth režiimis teha järgnevaid toiminguid, nagu: eelmise/järgmise muusikapala valimine, esitamine/paus, vaigistamine, jms.

Märkused:

a. Seoses erinevate konstruktsioonide ja kaubamärkidega ei tagata köikide Bluetooth seadmete vaikimisi paarimist.

b. Bluetooth parim tööulatus on seadmete vaheliste tökete puudumisel 10 meetrit.

c. Seadme vöib paarida ja see töötab üheaegselt ainult ühe Bluetooth seadmega.

d. Bluetooth esituse ajal sissetuleva ühenduse korral peatub muusika hetkeks ja taastub pärast telefoniühenduse löppemist.

e. Puldil paarimise nupu pikalt vajutamine võib Bluetooth seadme jooksva ühenduse lõpetada ja muu seadmega paarimise alustada.

Bluetooth ühendamine teleriga: Kui teleril on Bluetooth funktsioon, vöib selle soundbariga juhtmevabalt ühendada ja heli telerist esitada. Lülita teleri ekraanil sisse Bluetooth funktsioon ja leia paarimiseks valmis seadmete loendist „BP LS180”. Üksikasjaliku teabe saamiseks, tutvu teleri kasutusjuhendiga.

USB mängija kasutamine

Seadmel on väliselt USB mälult muusika dekodeerimist ja esitamist võimaldav USB mängimise funktsioon. Enne toimingu alustamist kopeeri MP3 formaadis muusika USB mällu; sisesta valmispandud USB mälu soundbari, USB režiim on saadaval alles pärast USB mälu vaikimisi soundbariga ühendamist. Seejärel tuvastab ja esitab seade automaatselt MP3 vormingusse salvestatud muusikat.

USB mängimise režiimis on puldil vastavate nuppude vajutamise läbi saadaval järgnevad funktsioonid: heliraja valimine/esitamine/paus/heli korrektor/madalate ja körgete toonide reguleerimine, jms.

Märkused:

a. USB mälu ühendamine USB pikendusjuhtme abil ei ole soovitatav, sest seoses audio andmete kaoga ülekande käigus vöib see pöhjustada müra vöi katkendlikku heli.

b. Kõikide MP3/WMA vormingus salvestatud failide esitamine ei ole garanteeritud

c. Kasutatavate USB mälude maksimaalne maht vöib olla kuni 32 GB.

d. Mõnede USB mälude avamine võib veidi aega võtta; Tuleb meeles pidada, et see ei ole viga.

Probleemide lahendamine

1. Kõlarit ei saa sisse lülitada.

a. Kontrolli kas toide on õigesti ühendatud.

1. Puudub heli.

a. Proovi reguleerida helitugevuse taset, kontrolli vaigistamise nuppu ja esituse allikat.

b. Probleemi jätkuva esinemise korral võta abi saamiseks ühendust teeninduskeskusega.

1. Heli on moonutatud.

a. Proovi esitada muusikat madalamal helitugevuse tasemel.

b. Kontrolli sopranite/basside seadeid.

c. Proovi vähendada helitugevuse taset välises seadmes, nagu teler jms.

1. Katkev heli Bluetooth režiimis.

a. Proovi Bluetooth seade soundbarile lähemale asetada.

1. Puudub heli optilises või HDMI(ARC) režiimis.

a. Kontrolli, kas soundbar ja väline seade on ühendatud öigesti.

b. Veendu, et teler vastab HDMI(ARC) standardile ja on ühendatud öigesse porti. Seadista teler HDMI ARC(CEC) peale.

c. Sea teleri audioväljund PCM formaati.

Spetsifikatsioonid

Üldine

Toide: AC110\~240V 50/60Hz

Võimsustarbimine (töörežiimis): 120 W

Võimsustarbimine valmisoleku režiimis: < 0,5 W

RMS väljundvõimsus: 100 W (20 W x 2 + 30 W x 2 subwoofer)

Summaarne harmooniline moonutustegur: <1% (1 kHz, 1 W)

Audiosisendi tundlikkus: 800mV

Ülekanderiba: 70 Hz – 20 Khz

Teenindatavad helivormingud USB režiimis: MP3/WAV

USB mälu maksimaalne teenindatav maht: kuni 32 GB max.

Soundbari mõõtmed: 960 x 112 x 70 mm (lai. x kõrg. x süg.)

Kõlarid

Soundbari kölarite takistus ja suurus: 8 Ω x 2; 5,2 x 7,5 CM

Madalate toonide kõlari takistus ja suurus: 8 Ω x 2; 3 tolli

Bluetooth

Bluetooth versioon: V5.0

Tööulatus: u 10 meetrit

Ülekande sagedus: 2,402 \~ 2,480 GHz

Protokollid: A2DP/AVRCP

(Toote spetsifikatsioon võib ilma eelneva hoiatamiseta muudatustele alluda).

Tarvikud

Kaugjuhtimispult x 1 tk.

Kaugjuhtimispuldi patareid x 1 paar

Kasutusjuhend x 1 tk.

Garantiikaart x 1 tk.

Audiokaabel (3,5 mm stereo RCA-le) x 1 tk

L-tähe kujuline kronstein seinale paigaldamiseks, 2 tk

Kahepoolne liimteip, 2 tk.

Kruvid seinale paigaldamiseks: 4 tk x ST4 x 35 MM + laienevad plasttüüblid 4 tk

SVARBIOS SAUGOS INSTRUKCIJOS

ELEKTROS SMÜGIO GRÈSMÈ
DRAUDŽIAMA ATIDARY TI

Ispėjimas:
