NAUDOJIMO INSTRUKCIJA RVC701 BLAUPUNKT

Grindų siurbimo robotas

Robottolmuimeja

- Prieš pradedant vartoti prietaisą perskaitykite vartojimo instrukciją ir veikti pagal joje esančias nuorodas. Gamintojas neatsako už žalas kilusias dėl neteisingo prietaiso vartojimo.

• Vartojimo instrukcija reikia pasiliki, kad galima būrų ja naudotis pagal poreiki ir vėliau.

- Prietaisas namų vartojimui. Nenaudoti ne pagal paskirtį.

- Prietaisas turi būti reguliariai valomas pagal rekomendacijas aprašytas dalyje: Prietaiso valymas ir priežiūra.

- Nedėkite prietaiso arti šilumos šaltinių, liepsnos, elektrinio šildomojo elemento ar ant karštos orkaitės. Nedėkite ant jokio kito prietaiso.

- Šį prietaisą gali naudoti vaikai ne mažiau kaip 8 metų ir fiziškai ir protiškai riboti asmenys bei asmenys neturintys patirties ir nežinantys prietaiso, jei bus užtikrinta priežiūra ir mokymai apie saugų prietaiso naudojimą, taip kad susijusi su prekės naudojimu rizika būtų suprantama. Vaikai negali žaisti su prietaisu. Vaikai be priežiūros negali atlikti pritaiso valymo ar priežiūros.

- Būkite itin atsargūs naudojant prietaisą, kai netoliese yra vaikai ar namų gyvūnai. Neleiskite vaikams žaistu su prietaisu.

• Nenaudoti prietaiso netoli degių medžiagų.

- Naudokite originalius arba gamintojo rekomenduojamus prietaiso priedus. Gamintojo nerekomenduojamų priedų naudojimas gali sukelti žalas bei pavojų.

- Maitinimo šaltinį reikia prijungti tik į lizdą atitinkantį vertėms esančiomis specifikacijos lentelėje.

- Jei maitinimo šaltinio kabelis ar kištukas pažeisti, arba jei kištukas yra atsilaisvinęs elektros lizde, nekraukite prietaiso bei nekraukite jo iš tinklo.

• Atjukite maitinimo šaltinį iš lizdo kai jis nenaudojamas.
• Nemerkite maitinimo šaltinio vandenyje ar kitame skystyje.
• Nejukite ir neišjunkite maitinimo šaltinio iš elektros lizdo šlapiomis rankomis.
• Negalima siurbliuoti pradžioje nepatikrinus ar filtrai yra teisingai sumontuoti.
• Negalima įsiurbti smulkių dulkių tokių kaip miltai, cementas, gipsas, spausdintuvų tonerių milteliai, bei nešvarumu, kurie gali būti karšti, tokių kaip pelenai, cigaretės ir degtukai.
• Dulkių siurbliu reikia valyti tik sausus paviršius. Negalima naudoti dulkių siurblio ant drėgnų ir šlapiai valomų kilimų.
• Ant dulkių siurblio nedėkite jokių daiktų ir jo neapkraukite.
• Veikiant grindų siurbimo robotui atkreipkite dėmesį į vaikus ir gyvūnus (kad jis nebūtų pakeliamas arba daužomas, negalima ant dulkių siurblio sėsti).
• Prieš jjungdami dulkių siurblį įsitikinkite, kad visos išorinės durys uždarytos (dulkių siurblys gali veikti tik namuose).

CE

Deklaracija

Šiuo Blaupunkt Competence Center 2N-Everpol Sp. z o.o. deklaruoja, kad šis jrenginys atitinka Direktyvos 2014/53/ES reikalavimus ir kitas atitinkamas nuostatas. Visą atitikties deklaraciją galite rasti interneto svetainėje www.blaupunkt.com gaminio skyriuje.

Atsakingas subjektas 2N-Everpol Sp. Z o.o.

Jei prietaise yra perbrauktos šiukšliadėžės ženklas, reiškia tai, kad produktas apimtas 2012/19/EU direktyva. Reikia susipažinti su vietiniais reikalavimais dėl elektros ir elektronikos atliekų surinkimo. Reikia veikti pagal vietines taisykles. Nemeskite šio produkto kartu su kitomis namų apyvokos šiukšlėmis. Teisingas senų produktų šalinimas leidžia išvengti galimų neigiamų pasekmių aplinkai ir žmonių sveikatai.

Produktas turi bateriją apimtą 2006/66/WE direktyva. Negalima išmesti baterijos kartu su kitomis namų apyvokos šiukšlėmis. Reikia susipažinti su vietiniais reikalavimais dėl baterijų šalinimo, nes teisingas šalinimas leidžia išvengti galimų neigiamų pasekmių aplinkai ir žmonių sveikatai.

Informacija dėl aplinkos apsaugos

Pakuotėje yra tik reikalingiausi elementai. Stengiamasi, kad trys sudėtinės pakuotės medžiagos būtų lengvai išskiriamos: kartonas (dėžutė), polistirolo putos (apsaugos viduje) ir polietilenas (krepšeliai, apsauginis lakštas). Prietaisas pagamintas iš medžiagų, kurias galima perdirbti ir vėl panaudoti po jų demontavimo specializuotose įmonėse. Laikykitės vietinių taisyklių dėl pakavimo medžiagų, panaudotų baterijų ir nereikalingų įrenginių šalinimo.

Produktas pagamintas iš aukštos kokybės medžiagų ir komponentų, kuriuos galima perdirbti ir vėl panaudoti.

PRIETAISO TECHNINIAI DUOMENYS

Itampa: 24V

Srové: 600mA

Šepečių ir filtrų rinkinys: Blaupunkt ACC045

Akumuliatorius: NiMH, 2150mAh

MAITINIMO BLOKO TECHNINIAI DUOMENYS

léjimo jtampa: 100-240V\~50/60Hz

Jvesties srové: maks. 400mA

Išėjimo įtampa: 24V

Išvesties srovė: 600mA

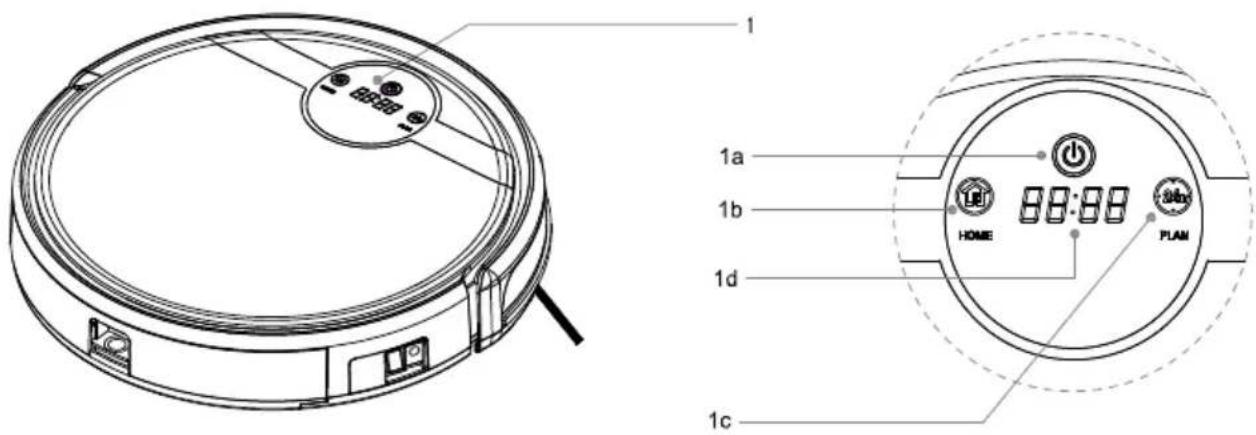

1. Valdymo skydas
   1a. Jjungimo mygtukas
   1b. HOME mygtukas
   1c. PLAN mygtukas
   1d. Ekranas
2. Ištraukiama didelė dulkių talpykla
   2a. Talpyklos dangtis
   2b. Talpyklos atidarymo blokada
   2c. HEPA filtras
   2d. Pr ad in i s fi lt r a
3. Ištraukiama dulkių talpykla su integruota vandens talpykla
   3a. Vandens jpylimo anga
   3b. Vandens pompa
   3c. Dulkių talpyklos laikiklis
   3d. Dulkių talpyklos skląstis
   3e. HEPA filtras
4. Buferis
5. Priekinis ratas
6. Varomieji ratai
7. Surenkantys šepetėliai
8. Siurbianti anga

9. Pagrindinis surenkantis šepetys

10. Pagrindinio surenkančio šepečio dangtis

11. Pagrindo briaunos jutiklis (Anti-fall)
12. Pagrindinis jungiklis
13. Ikrovimo lizdas
14. Roboto jkrovimo jungtys
15. Ikrovimo stotelé
16. Nuotolinio valdymo pultelis
    16a. Ekranas
    16b. HOME mygtukas
    16c. Krypties mygtukai (leidžia judėti robotu nurodytomis kryptimis, veikia tik budėjimo režime „standby”)
    16d. MAX mygtukas
    16e. CLK mygtukas - roboto laikmačio nustatymas
    16f. PLAN mygtukas - leidžia planuoti roboto veikimą
    16g. ON/OFF mygtukas - mygtukas valymui pradėti arba perjungti i budėjimo režimą (standby)
    16h. MODE mygtukas - darbo režimo pasirinkimas

1. Pašalinti visus popierius, kartonus, folijas, kurios saugo dulkių siurblį ir jo dalis.
2. Sumontuokite surenkančius šepečius. Įspauskite šepetėlį, pažymėtą „L“ arba „R“ raidėmis, į atitinkamą, „L“ arba „R raidėmis pažymėtą vietą.
3. Isitikinkite, kad pagrindinis surenkantis šepetys yra gerai pritvirtintas.
4. Idėkite dulkių talpyklą i robotą.
5. Pastatykite jkrovimo stotj patogioje vietoje ir prijunkite prie maitinimo šaltinio. Aplink stotj rekomenduojama palikti laisvos vietos, 1 metra šonuose ir 2 metrus priešais.

1. Ikraukite prietaiso akumuliatorių, kaip nurodyta.

PRIETAISO IKROVIMAS

1. Prijunkite maitinimo adapterio kištuką i jkrovimo stotį, tada prijunkite maitinimo šaltinį prie elektros lizdo. Mėlynas šviesos diodas parodys, kad stotis tinkamai prijungta.
2. Ijunkite dulkių siurblį pagrindiniu jungikliu
3. Padėkite dulkių siurbimo robotą ant įkrovimo stoties taip, kad jis susisiektų su įkrovimo jungtimis su atitinkamomis įkrovimo stoties plokštelėmis.
4. Ekrane pasirodys „1111“ simbolių seka, signalizuojanti įkrovimo procesą.
5. Kai jkrovimas bus baigtas, ekrane pasirodys užrašas „FULL“.
   Patarimai:

Primas įkrovimas turėtų trukti 12 valandų.

Robotas turėtų būti įkrautas kuo greičiau po to kai išsikrauna akumuliatorius.

Jei robotas ilgą laiką nebus naudojamas, įsitikinkite, kad akumuliatorius nėra išsikrovęs.

ROBOTO AKTYVUMO REŽIMAI (BÜKLĖS)

• išjungtas: robotas yra išjungtas pagrindiniu jungikliu ir neeikvoja energijos. Ikrovimo stotyje jis nebus ikraunamas.
• laukimo būsena: būsena bus pasiekta sustabdžius robotą on/off mygtuku arba pažadinus robotą iš miego režimo paspaudus on/off mygtuką
• miego režimas: robotas automatiškai užmiega po dviejų minučių neveiklumo arba 10 minučių, jei jis prijungtas prie „WiFi“ ir jei naudojama taikomoji programa.

Miego režime mažėja akumuliatorių energijos sąnaudos. Norėdami jjungti miego režimą, palaikykite on/off mygtuką 6 sekundes.

IRENGINIO PALEIDIMAS

Paruoškite siurbiamos patalpos plotą. Pašalinkite jautrius elementus, kabelius, popieriaus lapus.

Grindis siekiančios užuolaidos turi būti pakeltos. Apsaugokite jautrius baldus.

Norėdami paleisti siurbimo robotą paspauskite jungiklj. Robotas pradės važiuoti ir valyti automatiniu režimu.

Dulkių siurbimo režimus galima pakeisti nuotolinio valdymo pultu, kai dulkių siurblys veikia budėjimo režimu arba kai siurbia. Paspaudę Mode mygtuką, galite pakeisti siurbimo režimą.

1111 – Valymas išilgai kraštu

2222 – Vietinis valymas

Siurbimo galią galima pakeisti nuotolinio valdymo pulte naudojant mygtuką MAX.

ROBOTO VALDYMAS

1. Nuotolinis roboto vietos keitimas

Kai robotas yra budėjimo režime, galite pakeisti jo vietą paspausdami nuotolinio valdymo pulto rodyklių mygtukus, atitinkančius judėjimo kryptis.

1. Grafiko programavimas naudojant roboto valdymo pulta

A. Roboto sistemos laikrodžio nustatymas

A1. Paspauskite „PLAN“ mygtuką, robotas ekrane parodys aktualiai nustatytą laiką.

A2. Pradès mirkséti du kairieji skaitmenys (valanda). Galite padidinti jų vertę paspausdami mygtuką „HOME”. Norėdami pereiti prie minučių nustatymo, paspauskite jungiklio mygtuką .

A3. Pradès mirksèti du dešinieji skaitmenys (minutès). Galite padidinti jų vertę paspausdami mygtuką „HOME“.

A4. Norėdami išsaugoti pakeitimus, paspauskite jungiklio mygtuką . Norėdami išeiti iš laiko nustatymo režimo, paspauskite mygtuką „PLAN“.

B. Planuojamo valymo laiko nustatymas

B1. 5 sekundes prilaikykite mygtuką „PLAN“. Paskutiniai du skaitmenys mirksės.

B2. Pasirinkite grafiko numerį paspausdami mygtuką „HOME“. Kiekvieną kartą paspaudus mygtuką „HOME“, vertė padidės vienu. Patvirtinkite jungiklio mygtuku .

B3. Tada nustatykite norimą valanda ir minutes.

B4. Norėdami išsaugoti pakeitimus, paspauskite jungiklio mygtuką . Norėdami išeiti iš grafiko nustatymo režimo, paspauskite mygtuką „PLAN“.

PASTABOS:

1. Kad valymo grafikas tinkamai veiktų, būtina užprogramuoti vidinį roboto laiką.

2. Robotas pradės valymą numatytu laiku kiekvieną dieną.

3. Išjungus robotą pagrindiniu jungikliu, laiko ir grafiko nustatymai bus nustatyti iš naujo.

4. Norėdami ištrinti grafika, nustatykite laika 00:00.

5. Grafiko programavimas naudojant nuotolinio valdymo pulta

3a. 5 sekundes spauskite nuotolinio valdymo pulto mygtuką „PLAN“ 3b. Rodyklių klavišais nustatykite grafiko laiką

3c. Norėdami patvirtinti grafiko laiką, paspauskite mygtuką „ON/OFF“. Roboto ekrane bus rodomas nustatytas laikas.

Dèmesio: nustatant laiką nuotolinio valdymo pulte, pradžios vėlavimas nustatomas atsižvelgiant i jo sistemos laiką. Pavyzdys: nuotolinio valdymo pulte nurodytas laikas yra 01:30, vidinis roboto laikas: 8:00 ryto, grafikas bus nustatytas 9:30 ryto kiekvienai dienai.

VIRTUALIOS SIENOS (MAGNETINÉS JUOSTOS) NAUDOJIMAS

Norėdami apriboti roboto veikimo plotą, galima ištiesti magnetinę juostelę, kuri sukurs virtualią sieną. Robotas, artėjant prie juostos, atpažins ją, pasuks ar apsisuks. Juostą galima išdėstyti perėjoje tarp kambarių, atskirti nuo kabelių ar gyvūnų dubenėlių.

IRENGINIO SUJUNGIMAS SU „WIFI“ IR TAIKOMAJA PROGRAMA

Dèmesio: Robotas naudoja tik 2,4 GHz tinklą. Ísitikinkite, ar maršrutizatorius teikia tokį ryšį. Ídiekite į savo telefoną „BlueBot APP“ taikomają programą. Ją galima rasti „Google Play“ arba „Apple“ parduotuvėje. Taip pat galite nuskaityti šį kodą, kad įkeltumėte atitinkamą nuoroda:

QR

iOS:Apple App store

Android: Google play store

Tada vykdykite taikomosios programos instrukcijas:

1. Priregistruokite vartotojo paskyra
2. Pasirinkite suderinama modelj
3. Spauskite home mygtuką 3 sekundes, taip iš naujo nustatydami dulkių siurblio parametrus
4. Programa paprašys jūsų „WiFi“ tinklo pavadinimo ir šio tinklo prieigos slaptažodžio
5. Prijunkite telefoną tiesiai prie „RVC_xxxx“ pavadinto roboto tiekiamo tinklo
6. Jei robotas prisijungs prie tinklo, ekrane pasirodys pranešimas „CONN“. Klaidos pranešimo atveju pakartokite prisijungimo procedūra ivesdami teisingus tinklo parametrus.

Taikomoji programa leidžia valdyti pagrindinesRoboto funkcijas ir stebėti jo veikimą. Taikomojoje programoje yra išsami programos naudojimo instrukcija.

VALYMAS IR PRIEŽIŪRA

1. Dulkių talpyklos ištuštinimas ir valymas: Ištraukite talpyklą. Nuimkite dangtelį ir išimkite vidinį filtrą. Išpilkite talpyklos turinį. Talpykla gali būti plaunama tekančiu vandeniu (neplauti indaplovėje ar skalbimo mašinoje). Filtras turi būti valomas minkštu šepečiu.

2. Prietaiso korpuso valymas Prietaisą valykite sudrėkintu skudurėliu, po to nušluostykite sausai. Nemerkti prietaiso į vandenį. Reguliariai šalinkite nešvarumus, kurie gali užblokuoti oro įleidimo angą ir šlavimo šepečius.

PRANEŠIMŲ SĄRAŠAS:

1	E2	Pagrindinis jungiklis yra išjungtas, akumuliatoriaus negalima jkrauti
2	E3	Maitinimo įtampa per maža arba akumuliatoriaus negalima jkrauti automatiškai
3	E11	Kairiojo pagrindo jutiklio klaida
4	E12	Dešiniojo pagrindo jutiklio klaida
5	E13	Centrinio pagrindo jutiklio klaida
6	E21	Kairiojo rato pakabos klaida
7	E22	Dešiniojo rato pakabos klaida
8	E23	Centrinio rato pakabos klaida
9	E31	Kairiojo bamperio jutiklio klaida
10	E32	Dešiniojo bamperio jutiklio klaida
11	E33	Centrinio bamperio jutiklio klaida
12	E41	Kairiojo rato perkrovos klaida
13	E42	Dešiniojo rato perkrovos klaida
14	E43	Kairiojo šlavimo šepečio perkrovos klaida
15	E44	Dešiniojo šlavimo šepečio perkrovos klaida
16	E45	Variklio ventiliatoriaus perkrova
17	E46	Pagrindinio surenkančio šepečio perkrovos klaida
18	L0	Žemas akumuliatoriaus jkrovimo lygis
19	11:11	Įkraunama
20	FULL	Akumuliatorius jkrautas
21	CONN	Prisijungimas prie „WiFi “
22	FAIL	Klaida jungiantis prie „WiFi “
23	SUCC	„WiFi“ ryšys sėkmingai užmegztas
