Prekės ženklas	Kärcher
Modelis	SP 9.500 Dirt
Produkto tipas	Nešvaraus vandens siurblys
Svoris	3,8 kg (be priedų)
Maitinimas	230-240 V, 50 Hz, 280 W
Maksimalus debitas	9 500 l/h
Maksimalus pakėlimo aukštis	6 m
Maksimalus slėgis	0,06 MPa (0,6 bar)
Maksimalus panardinimo gylis	7 m
Leidžiama skysčio temperatūra	5 °C iki 35 °C
Maksimalus dalelių dydis	20 mm
Minimalus skysčio aukštis (rankiniu režimu)	60 mm
Likutinis skysčio aukštis	25 mm
Pagrindinės funkcijos	Automatinis režimas su plūduriniu jungikliu, rankinis režimas, automatinio išleidimo įtaisas, Quick-Connect sistema
Priežiūra ir valymas	Po kiekvieno naudojimo išskalauti švariu vandeniu, išorę valyti minkšta šluoste, prieš sandėliavimą ištuštinti
Sauga	Apsauga nuo užšalimo (visiškai ištuštinti), terminis išjungimas per kaitą, nesiurbti degių ar korozinių skysčių
Atsarginės dalys ir taisomumas	Originalūs priedai ir atsarginės dalys prieinami www.kaercher.com
Bendra informacija	Garantija pagal šalies sąlygas, ES atitikties deklaracija, naudojimas tik privačiam namų ūkyje

Dažnai užduodami klausimai - SP 9.500 Dirt Kärcher

Kokius skysčius galiu siurbti su SP 9.500 Dirt siurbliu?

Galite siurbti gėlą vandenį su iki 20 mm dalelėmis, baseino vandenį su dozuotais priedais ir ploviklių tirpalus (pvz., skalbimo mašinos nuotėkius). Nesiurbti degių, korozinių skysčių, aliejų, riebalų ar sūraus vandens.

Kaip teisingai sumontuoti siurblį?

Pastatykite siurblį ant kieto ir stabilaus paviršiaus, pageidautina horizontaliai. Jei dugnas purvinas, padėkite ant plytos. Naudokite virvę, pririštą prie transportavimo rankenos, kad panardintumėte. Įsitikinkite, kad siurbimo zona nėra užblokuota.

Kokio skersmens žarną naudoti?

Pageidautina naudoti trumpą ir didelio skersmens žarną (1", 1 1/4" arba 1 1/2") optimaliam srautui. Jei žarnos skersmuo mažesnis nei 1 1/4", naudokite išankstinį filtrą, kad išvengtumėte užsikimšimo.

Kaip veikia automatinis režimas?

Automatinio režimo metu plūdurinis jungiklis įjungia siurblį, kai vandens lygis pasiekia įjungimo aukštį (43-50 cm, priklausomai nuo padėties), ir išjungia, kai lygis nukrenta iki išjungimo aukščio (18-30 cm). Jungiklis turi galėti laisvai judėti.

Ką daryti, jei siurblys neužsiveda?

Pirmiausia patikrinkite maitinimą (saugiklius, kištuką). Jei terminis jungiklis išjungė, atjunkite siurblį, leiskite jam atvėsti ir nuvalykite siurbimo zoną. Įsitikinkite, kad plūdurinis jungiklis nėra užstrigęs.

Kaip prižiūrėti siurblį po naudojimo?

Iš karto po kiekvieno naudojimo išskalaukite siurblį švariu gėlu vandeniu, ypač jei siurbėte nešvarius skysčius ar skysčius su priedais. Atjunkite kištuką, nuimkite Quick-Connect movą, nuvalykite išorę minkšta šluoste, tada ištuštinkite ir palikite išdžiūti.

Ar galiu naudoti siurblį nuolat?

Ne, siurblys nėra skirtas nuolatiniam veikimui be pertraukų (pvz., tvenkinio cirkuliacijai ar stacionariai instaliacijai). Naudokite jį tik laikinoms užduotims, pvz., drenažui ar perpumpavimui.

Kaip laikyti siurblį žiemą?

Visiškai ištuštinkite siurblį ir priedus, kad išvengtumėte pažeidimų dėl šalčio. Leiskite išdžiūti, tada laikykite šalčiui atsparioje vietoje, o ne lauke.

Ką daryti sumažėjus srautui?

Išvalykite siurbimo zoną, kad pašalintumėte kliūtis. Patikrinkite, ar žarna nėra sulenkta ir ar vožtuvai visiškai atidaryti. Jei reikia, naudokite trumpesnę arba didesnio skersmens žarną, kad sumažintumėte slėgio nuostolius.

Kur rasti atsargines dalis ar priedus?

Naudokite tik originalius Kärcher priedus ir atsargines dalis. Galite juos užsisakyti svetainėje www.kaercher.com arba iš įgaliotojo platintojo.

NAUDOJIMO INSTRUKCIJA SP 9.500 Dirt Kärcher

2 Atjunkite tinklo kištuką nuo elektros lizdo.

3 Paspauskite Quick-Connect mygtuką ir nuimkite prijungimo žarną.

C pav.

Bendrosios nuorodos 123 Numatomasis naudojimas.... 124 Rizikos lygiai 124 Aplinkos apsauga.... 124 Priedai ir atsarginės dalys 124 Komplektacija.... 124 Garantija.... 124 Prietaiso aprašymas.... 124 Eksploatavimo pradžia 125 Eksploatavimas 125 Kasdienė priežiūra ir techninė priežiūra.... 126 Gabenimas.... 126 Sandėliavimas 126 Pagalba gedimų atveju.... 126 Techniniai duomenys.... 127 Pumpavimo kiekio optimizavimas 127 ES atitikties deklaracija 127

Bendrosios nuorodos

Prieš pradėdami naudotis prietaisu, perskaitykite šią originalią naudojimo instrukciją ir pridedamus saugos

nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vėlesniam naudojimui arba kitam prietaiso savininkui.

Numatomasis naudojimas

Šį prietaisą naudokite tik privačioms reikmėms. Numatomasis naudojimas:

• Pastato dalių drenažas potvynių atveju
• Talpyklų išpumpavimas ir perkėlimas • Vandens gavyba iš šulinių ir šachtų • Gėlo vandens siurbimas iš valčių ir jachtų Nuorodos dėl veikimo pateiktos skyriuje Eksploatavimas.

Leidžiamosios pumpuojamos terpės

⚠ PAVOJUS

Pumpuojant sprogstamąsias, degias ar netinkamas medžiagas kyla pavojus gyvybei ir žalos pavojus! Degiosios arba sprogstamosios medžiagos gali užsidegti arba sprogti.

Netinkamos medžiagos gali sugadinti siurblį.

Neperpumpuokite sprogių, degių ar koroziją sukeliančių skysčių ar dujų (pvz., degalų, naftos, nitro skiediklio) ir nepumpuokite riebalų, alyvos, sūraus vandens ar tualetų nuotekų arba vandens, kurio srauto pralaidumas mažesnis nei švaraus vandens.

Leistinos pumpuojamos terpės:

• Šviežias vanduo iki nurodyto užterštumo laipsnio „SP 9.500 Dirt“ ir „SP 11.000 Dirt“ (nešvaraus vandens siurblys): Vanduo, kuris užterštas ne didesnėmis kaip 20 mm dalelėmis

|SP 9.000 Flat" (švaraus vandens siurblys):

Vanduo, kuris užterštas ne didesnėmis kaip 5 mm dalelėmis

• baseino vanduo, tinkamai dozuojant priedus.
• muilo tirpalas, pvz., iš skalbimo mašinų nuotekų. Tada išplaukite ir išvalykite siurblį švariu gėlu vandeniu, žr. skyrių Skalaukite ir valykite.
• Siurbiamų skysčių temperatūra turi būti nuo 5 °C iki 35 °C

Naudojimas ne pagal paskirtį

DĖMESIO

Šalčio keliamas pažeidimų pavojus!

Eksploatavimas per šalčius gali sugadinti įrenginį. Ne visiškai ištuštintą įrenginį gali pažeisti šaltis. Šaltomis oro sąlygomis prietaiso neeksploatuokite. Saugokite įrenginį nuo šalčio.

DĖMESIO

Nepertraukiamo veikimo metu gresia pažeidimų pavojus!

Prietaisas nepritaikytas nepertraukiamam eksploatavimui.

Nenaudokite įrenginio ilgą laiką nepertraukiamai (pvz., nepertraukiamos cirkuliacijos tvenkiniuose) arba kaip stacionaraus įrenginio (pvz., kaip kėlimo įrenginio, fontano siurblio).

Pastaba

Gamintojas neprisiima atsakomybės už galimą žalą, atsiradusią naudojant prietaisą ne pagal paskirtį ar netinkamai jį valdant.

Rizikos lygiai

⚠️PAVOJUS

- Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠ĮSPĖJIMAS

- Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

- Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DĖMESIO

- Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti įrenginį šios dalys būtinos. Šiuo simboliu pažymėtus įrenginius draudžiama šalinti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (REACH)

Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.com/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalias atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Komplektacija

Įrenginio tiekiamo komplekto sudėtis parodyta ant pakuotės. Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos klaidos. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Prietaiso aprašymas

Paveikslai pateikti grafikų puslapyje Paveikslas A

① Nešiojimo rankena ② Tinklo kabelis su kištuku ③ Užraktas (plūdinis jungiklis) ④ Siurblio jungiamasis elementas G 1 (3/4 col. ir 1 col. žarnos jungtis ir G 1 sriegis)

⑨ Plūdinis jungiklis

⑩ „Quick-Connect“

⑪ Automatinis nuorinimo įtaisas

⑫ Kojelės ("SP 9.000 Flat")

* Neįtraukta į tiekimo rinkinį.

Eksploatavimo pradžia

⚠ PAVOJUS

Elektros smūgio ir sužeidimo pavojus!

Įrenginį sudaro elektriniai ir mechaniniai komponentai. Prieš montuodami, ardydami ar valydami prietaisą, visada atjunkite jį nuo elektros tinklo.

Pastaba

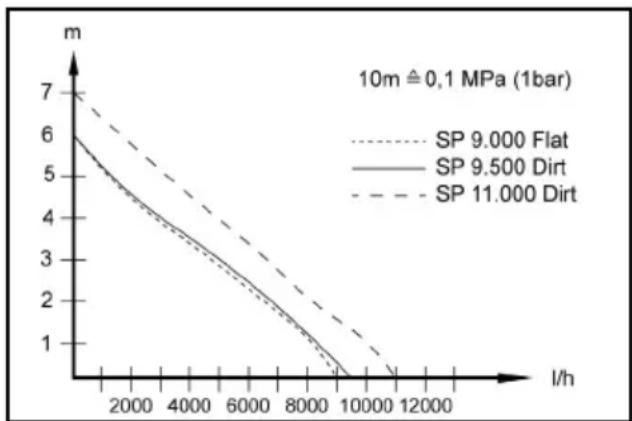

Kuo trumpesnis žarnos ilgis ir didesnis žarnos skersmuo, tuo didesnis pumpavimo našumas. Kad siurblys neužsikimštų, mažesnio nei 1 ¼ col. skersmens žarnoms naudokite pirminį filtrą. Siurblio jungtis turi kištukinę sistemą („Quick-Connect“). Jungiamasis atvamzdis su siurblio jungiamuoju elementu G 1 ½ ir sriegine jungtimi G 1 – srieginė jungtis tiekiama nesumontuota kartu su prietaisu.

Pastaba

Prie siurblio jungiamojo elemento G 1 ½ galima prijungti 1 col., 1 ¼ col. ir 1 ½ col. skersmens žarnas. Kad galima būtų pumpuoti norimo dydžio daleles, reikia pasirinkti pakankamai didelį žarnos skersmenį, o siurblio jungiamąjį elementą G 1 ½ atitinkamai patrumpinti ties grioveliais. Mažesniam granulių dydžiui taip pat rekomenduojamas didelis žarnos skersmuo, kad būtų galimas didelis srauto kiekis.

Prijunkite žarną prie siurblio, jei naudojate 1 col., 1¼ col. arba 1½ col. žarną:

1. Ant jungiamojo atvamzdžio užsukite siurblio jungiamąjį elementą G 1 ½. Paveikslas B

2. Užmaukite žarnos spaustuką ant žarnos.

3 Užmaukite žarną ant siurblio jungiamojo elemento G 1 ½ ir pritvirtinkite ją žarnos spaustuku.

4 Įstumkite jungiamąjį atvamzdį į „Quick-Connect“ jungtį. Paveikslas C

Prijunkite žarną prie siurblio, jei naudojate 3/4 col. arba 1 col. žarną:

1 Užsukite G1 srieginę jungtį ant jungiamojo atvamzdžio. 2 Ant G 1 srieginės jungties pritvirtinkite specialų priedą – siurblio jungiamąjį elementą G 1 (6.997-359.0 siurblio jungiamasis elementas G 1 (33,3 mm), įskaitant atbulinį vožtuvą – pristatomoje komplektacijoje nėra): a Uždėkite atbulinį vožtuvą ant G 1 srieginės jungties taip, kad būtų įskaitomas užrašas „UP“. b Užsukite siurblio jungiamąjį elementą G 1 ant srieginės jungties G 1.

Paveikslas B

3 Užmaukite žarnos spaustuką ant žarnos.

4 Užmaukite žarną ant siurblio jungiamojo elemento G 1 ir pritvirtinkite ją žarnos spaustuku.

5 Įstumkite jungiamąjį atvamzdį į „Quick-Connect“ jungtį.

Paveikslas C

Įrengti / panardinti siurblį:

1 Atlenkite arba sulenkite kojeles („SP 9.000 Flat“). Paveikslas D

2 Saugiai pastatykite siurblį ant tvirto pagrindo į pumpuojamą skystį arba panardinkite jį naudodami lyną, pritvirtintą prie nešiojimo rankenos.

Pastaba

Įsiurbimo zona neturi būti blokuojama nešvarumais. Jei gruntas klampus, pastatykite siurblį ant plytos ar panašaus daikto. Įsitikinkite, kad siurblys stovėtų horizontalioje padėtyje. Neneškite siurblio už kabelio ar žarnos.

Eksploatavimas

⚠ PAVOJUS

Elektros smūgio keliamas pavojus gyvybei!

Elektros smūgio keliamas pavojus gyvybei palietus įtampingąją dalį.

Darbo metu nelieskite virvės, pritvirtintos prie nešiojimo rankenos, ar bet kokių objektų, kurie liečiasi su perpumpuojamu skysčiu (pvz., į perpumpuojamą skystį išsikišusių vamzdynų, turėklų), ir nesiremkite į perpumpuojamą skystį.

Automatinis nuorinimo įtaisas

1. Kai skysčio lygis yra žemas, siurblio įsiurbtas arba jame esantis oras išleidžiamas per automatinį nuorinimo įtaisą. Kartu su oru taip pat gali ištekėti skysčio. Jei siurbdamas siurblys sunkiai užsipildo, kai skysčio lygis žemas, atjunkite ir pakartotinai prijunkite kištuką, kad palengvintumėte įsiurbimo procesą.

Paveikslas E

Automatinis režimas

1. Jei reikia, atlenkite kojeles, žr. skyrių Eksploatavimo pradžia („SP 9.000 Flat“).

Pastaba

Kojelių atlenkti nebūtina, tačiau tai padidina pumpavimo našumą.

1. Įkiškite tinklo kištuką į lizdą.

Pastaba

Automatiniu režimu plūdinis jungiklis automatiškai valdo siurbimo procesą.

Siurblys įsijungia, kai tik plūdinis jungiklis pasiekia įjungimo aukštį pakilus skysčio lygiui.

Siurblys išsijungia, kai tik plūdinis jungiklis pasiekia išsijungimo aukštį sumažėjus skysčio lygiui.

Turi būti užtikrinta plūdinio jungiklio judėjimo laisvė.

Paveikslas F

Min / maks. „	SP 9.000 Flat“	„SP 9.500 Dirt“	„SP 11.000 Dirt“
jungimo aukštis cm*	36 / 44 43 / 50	43 / 50
šjungimo aukštis cm*	15 / 24 18 / 30	18 / 30

* Perjungimo aukštis kinta atsižvelgiant į plūdinio jungiklio padėtį.

Rankinis valdymas

Pastaba

Rankiniu režimu siurblys visą laiką yra įjungtas. Kad rankiniu režimu siurblys užsipildytų pats, skysčio lygis turi būti ne mažesnis kaip 60 mm („SP 9.500 Dirt“ ir „SP 11.000 Dirt“) arba 7 mm („SP 9.000 Flat“).

Pastaba

Siurblys gali pumpuoti likutinį skystį, kurio aukštis iki 25 mm („SP 9.500 Dirt“ ir „SP 11.000 Dirt“) arba 1 mm („SP 9.000 Flat“).

Nurodyti likutinio skysčio aukščiai pasiekiami tik dirbant rankiniu režimu.

Turi būti užtikrinta plūdinio jungiklio judėjimo laisvė.

1. Sulenkite kojeles, žr. skyrių Eksploatavimo pradžia (SP 9.000 Flat).

Pastaba

Sulenkus kojeles, rankiniu režimu galima plokščiai siurbti skystį iki 1 mm likutinio skysčio aukščio.

1. Užfiksuokite plūdinį jungiklį, nukreiptą į viršų.

Paveikslas G

DĖMESIO

Pavojus sugadinti, jeigu būtų naudojama sausoji eiga!

Jeigu naudojama sausoji eiga, tada siurblys labiau dėvisi.

Nepalikite siurblio be priežiūros, jeigu jis eksploatuojamas rankiniu būdu.

Jeigu pradedama veikti sausaja eiga, nedelsdami ištraukite tinklo kištuką iš lizdo.

1. Įkiškite tinklo kištuką į lizdą.

Eksploatavimo užbaigimas

1. Ištraukite tinklo kištuką iš lizdo.

Prietaisas sustoja.

DĖMESIO

Pažeidimo pavojus!

Dėl išdžiūvusių nešvarumų ar priedų gali atsirasti pažeidimų rizika.

Po kiekvieno naudojimo prietaisą iš karto nuplaukite ir išvalykite.

1. Jei buvo pumpuojamas nešvarus skystis arba skystis su priedais, pasibaigus darbui įrenginį iš karto išplaukite ir išvalykite, žr. skyrių Skalaukite ir valykite.
2. Ištuštinkite prietaisą ir priedus bei palaukite, kol jie išdžius.

Kasdienė priežiūra ir techninė priežiūra

⚠️ PAVOJUS

Elektros smūgio ir sužeidimo pavojus!

Įrenginį sudaro elektriniai ir mechaniniai komponentai.

Neleidžiama, kad vaikai atliktų valymą ir eksploatavimo priežiūrą.

Skalaukite ir valykite

DĖMESIO

Pažeidimo pavojus!

Dėl išdžiūvusių nešvarumų ar priedų gali atsirasti pažeidimų rizika.

Po kiekvieno naudojimo prietaisą iš karto nuplaukite ir išvalykite.

1. Jeigu siurbiamas nešvarus skystis arba skystis su priedais, įrenginį reikia išplauti: naudokite įrenginį švariam gėlam vandeniui be priedų pumpuoti, kol iš įrenginio bus išplauti visi teršalai ar priedai.

⚠️ PAVOJUS

Elektros smūgio ir sužeidimo pavojus!

Įrenginį sudaro elektriniai ir mechaniniai komponentai.

Prieš montuodami, ardydami ar valydami prietaisą visada atjunkite jį nuo elektros tinklo.

2 Ištraukite tinklo kištuką iš lizdo.

3 Paspauskite „Quick-Connect“ mygtuką ir nuimkite jungiamąsias dalis.

Paveikslas C

4 Jeigu reikia, pašalinkite likučius nuo žarnos ir greitosios jungties.

5 Įrenginio išorę valykite minkšta, švaria šluoste ir švariu gėlu vandeniu.

6 Ištuštinkite prietaisą ir priedus bei palaukite, kol jie išdžius.

Techninė priežiūra

Prietaisui techninės priežiūros nereikia.

Gabenimas

Nešimas ranka

ATSARGIAI

Rizika susižeisti suklupus!

Kyla pavojus susižeisti užkliuvus už palaidų kabelių ir žarnų.

Perkeldami įrenginį būkite atsargūs dėl kabelių ir žarnų.

1. Pakelkite prietaisą už nešiojimo rankenos ir neškite.

Gabenimas transporto priemonėmis

⚠️ĮSPĖJIMAS

Sužalojimo pavojus, pažeidimo pavojus!

Transportuodami atsižvelkite į prietaiso svorį.

Pakraukite arba pritvirtinkite prietaisą laikydamiesi galiojančių direktyvų, kad transportavimo metu jis neslystų ir nebūtų mėtomas.

1. Prietaisą gabendami transporto priemonėje įtvirtinkite jį pagal galiojančias taisykles, kad jis neslystų ir neapvirstų.

Sandėliavimas

DĖMESIO

Sugadinimo pavojus dėl šalčio!

Ne visiškai ištuštintas prietaisas gali būti sugadintas dėl šalčio.

Prieš laikydami visiškai ištuštinkite prietaisą ir priedus.

Saugokite prietaisą nuo šalčio.

Sandėliuokite prietaisą vietoje be šalčio, o ne lauke.

ATSARGIAI

Sužalojimų ir materialinės žalos pavojus!

Prietaisas gali apvirsti ant nuožulnių paviršių.

Sandėliuodami atsižvelkite į prietaiso svorį.

1. Visiškai ištuštinkite siurblį ir priedus.
2. Palaukite, kol siurblys ir priedai išdžius.
3. Siurblį laikykite nuo šalčio apsaugotoje vietoje.

Pagalba gedimų atveju

Dažnai gedimus sukelia priežastys, kurias galite pašalinti patys, perskaitę šią apžvalgą. Jei abejojate ar jūsų įrenginio gedimas čia nepaminėtas, kreipkitės į įgaliotą klientų aptarnavimo tarnybą.

Triktis Priežastis Šalinimas
Siurblys veikia, bet ne-pumpuoja	Siurblyje yra oro.	1. Patikrinkite, ar eksploatacija pradėta tinka-mai (žr. skyrių Eksploatavimo pradžia ir Eksploatavimas).
	Nešvarumų dalelės blokuoja įsiurbimo sritį.	1. Ištraukite tinklo kištuką iš lizdo.2. Išvalykite įsiurbimo zoną.
	Skysčio lygis per žemas (rankinis reži-mas), žr. skyrių Techniniai duomenys.	1. Giliau panardinkite siurblį i pumpuojamą skystį, žr. skyrių Rankinis valdymas.

Triktis Priežastis Šalinimaš
Siurblys nejsijungia arba eksploatuojant sustoja	Nutrauktas maitinimas. 1. Patikrinkite sau giklius ir elektrines jungtis.
	Variklio šiluminės apsaugos jungiklis iš-jungė siurblį perkaitus varikliui.	1. Ištraukite tinklo kištuką iš lizdo.2. Palaukite, kol siurblys atauš.3. Išvalykite įsiurbimo zoną.4. Neleiskite siurbliui veikti sausai.
	Įsiurbimo zonoje įstrigo purvo dalelių.	1. Ištraukite tinklo kištuką iš lizdo.2. Išvalykite įsiurbimo zoną.
	Plūdinis jungiklis jungia siurblį.	1. Automatinis režimas: Patikrinkite plūdinio jungiklio padėtį ir laisvą judėjimą ir prireikus pakoreguokite, žr. skyrių Automatinis režimas.2. Rankinis režimas: Tinkamai sumontuokit e plūdinį jungiklį, žr. skyrių Rankinis valdymas.
Pumpavimo galia mažėja arba yra per maža	Įsiurbimo zona užsikimšusi.	1. Ištraukite tinklo kištuką iš kištukinio lizdo ir išvalykite įsiurbimo sritį.
	Siurblio našumas priklauso nuo tiekimo galvutės ir prijungtos išorinės įrangos.	1. Laikykitės maksimalaus pumpavimo aukščio, žr. skyrių Techniniai duomenys. Jei reikia, pasirinkite didesnio skersmens arba trumpesnę žarną.
	Slėgio pusėje skerspjūvis yra susiaurė-jęs, pvz., dėl ne iki galo atidaryto vožtuvo / rutulinio čiaupo.	1. Iki galo atidarykite vožtuvą / rutulinį čiaupą.
	Žarna slėgio pusėje sulinkusi.	1. Ištiesinkite sulenktą žarną.
„Quick Connect“ negali-ma atidaryti	„Quick-Connect“ kištukinio jungimo sistema užblokuota nešvarumais.	1. Nuimkite spaustuką ir jį išvalykite.

Techniniai duomenys

		SP9.000Flat	SP9.500Dirt	SP11.000Dirt
Irenginio galios duomenys
Tinklo įtampa V 230-240 230-240 230-240
Tinklo dažnis Hz 50		50	50
Vardinė galia	W	280	280	400
Tiekimo pajėgu-mas, maksima-lus	l/h	9.000	9.500	11.000
Slėgis (didž.) MPa(bar)		0,06(0,6)	0,06(0,6)	0,07(0,7)
Transportavimo m aukštis (didž.)		6	6	7
Panardinimo gy- m lis (maks.)		7	7	7
Leidž. siurbiamo °C skysčio tempe-ratūra		5...35	5...35	5...35
Leistino pum-puojamo skys-čio dalelių dydis (didž.)		5	20	20
Minimalus skys- mm čio lygis (ranki-nis režimas)		7	60	60
Likutinio skysčio mm aukštis		1	25	25

	SP9.000Flat	SP9.500Dirt	SP11.000Dirt
Svoris (be prie- kg du)	3,7	3,8	4,4

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

Pumpavimo kiekio optimizavimas

Pumpuojamas kiekis yra dar didesnis:

• kuo mažesnis pumpavimo aukštis,
• kuo didesnis naudojamos žarnos skersmuo,
• kuo trumpesnė naudojama žarna,
• kuo mažesnį slėgio nuostolį sukelia prijungti priedai.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Siurblys

Tipas: 1.645-xxx

Atitinkamos ES direktyvos

2014/35/ES

2014/30/ES

2011/65/ES

2009/125/EB

Taikomas (-i) Reglamentas (-ai)

(ES) 2019/1781

Taikomi darnieji standartai

EN 60335-1

EN 60335-2-41

EN 62233:2008

EN 55014-1:2017 + A11:2020

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN IEC 63000:2018

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2021 m. birželio 1 d.

TURINYS
