NAUDOJIMO INSTRUKCIJA ISP iPulse H-1235 Starmix

Naudojimo instrukcijos

Lietošanas instrukcija

It Naudojimo instrukcijos 269

Iv Lietošanas instrukcija 280

1 Naudotų simbolių ir ženklų paaiškinimas

Simbolis / Signalinis žodis	Aprašymas
⚠️	Tai yra įspėjamasis simbolis. Jis įspėja apie galimą pavojų susižaloti. Laikykitės visų nurodymų, kurie yra pažymėti šiuo simboliu, kad išvengtumėte sužalojimų ir mirties. Prie įspėjamojo simbo- lio visada yra signaliniai žodžiai PAVOJUS, ĮSPĖJIMAS ir ATSARGIAI.
PAVOJINGA!	Žymi didelio rizikos laipsnio pavojų, kurio pasekmė mirtis arba sunkūs sužalojimai, jei jo neišvengiama.
ĮSPĖJIMAS!	Žymi vidutinio rizikos laipsnio pavojų, kurio pasekmė gali būti mirtis arba sunkūs sužalojimai, jei jo neišvengiama.
ATSARGIAI!	Žymi mažo rizikos laipsnio pavojų, kurio pasekmė gali būti lengvi arba vidutinio sunkumo sužalojimai, jei jo neišvengiama.
PASTABA	Šis simbolis nurodo informaciją, kaip palengvinti darbą su įrenginiu ir užtikrinti saugų jo veikimą.
△	Žymi sąlyga, kuri turi būti išpildyta, prieš atliekant kažkokį veiksmą.
▶	Žymi veiksmus, kuriuos iš eilės turi atlikti naudotojas.
↳ Žymi	veiksmo rezultatą.

2 Svarbi saugos informacija

⚠️ ISPĖJIMAS!

Uždusimo pavojus! Neleiskite vaikams žaisti su pakavimo medžiagomis, pvz. plastikiniais maišeliais.Negalima lipti ar sėsti ant dulkių siurblio.Pavojus nukristi dirbant ant laiptų. Stenkitės stovėti saugiai.Netempkite jungiamojo laido ir siurbimo žarnos aštriomis briaunomis, nelankstykite bei saugokite, kad nejstrigtų.Jungiamajį laidą ir siurbimo žarną nutieskite visada taip, kad niekas už jų neužkliūtų.Jei veržiasi putos arba skystis, siurblį nedelsdami išjunkite.Vidinė dangčio pusė visada turi būti sausa.Nenaudokite dulkių siurblio ir jo priedų šiais atvejais:Maitinimo laidas ar ilginamasis kabelis yra sugadintas arba matomi įtrūkimaiDulkių siurblys yra pastebimai sugadintas, pvz. suskilinėjęs korpusasJei įtariate esant nematomą defektą, pvz. po numetimo

⚠️ PAVOJINGA!

Sprogimo ir gaisro pavojus! Nelaikykite dulkių siurblio galimai sprogioje vietoje.Laikykite dulkių siurblį atokiai nuo degių dujų ir medžiagų.

⚠ PAVOJINGA!

Sprogimo ir gaisro pavojus! Šio dulkių siurblio negalima naudoti toliau išvardintoms medžiagoms siurbti:

• degūs arba sprogūs tirpikliai
• tirpalais įmirkę medžiagos
• galimai sprogios dulkës
• skysčiai, pvz. benzinas, aliejus, alkoholis, skiedikliai
  • medžiagos, karštesnės nei 60 °C

⚠️ |SPĖJIMAS!

Nekvalifikuotai suremontuoti jrenginiai kelia pavojų naudotojui. Remonto darbus paveskite tik specialistams, pvz., klientų aptarnavimo tarnybai. Naudokite tik originalias atsargines dalis.

⚠️ ISPÉJIMAS!

Siurblio lizda naudokite tik pagal naudojimo paskirti, nurodyta šioje naudojimo instrukcijoje.

Gamintojas neprisiima atsakomybės už gedimus, jei įrenginys naudojamas ne pagal paskirtį, netinkamai valdomas arba neprofesionaliai remontuojamas.

Nenaudokite pažeistų ilginamuju laidų.

Jei jungiamasis siurblio laidas pažeistas, jj reikia pakeisti specialiu jungiamuoju laidu, kurj galima jsigyti iš gamintojo arba jo klientų aptarnavimo tarnyboje.

Su elektriniais šepetėliais, kurie neleidžia sukamiesiems šepetėliams liestis su maitinimo laidu.

Specifikacijų lentelėje nurodyta įtampa turi atitikti maitinimo įtampa.

Po kiekvieno naudojimo arba prieš atlikdami techninę priežiūra, išjunkite siurblį ir ištraukite kištuką iš lizdo.

Traukite tik už kištuko, o ne jungiamojo laido.

Niekada nekiškite ir netraukite kištuko šlapiomis rankomis.

Maitinimas turi būti apsaugotas tinkamo srovės stiprio saugikliu.

Niekada neatidarinėkite siurblio lauke, kai lyja arba siaučia audra.

Išdžiovinkite siurblj ir laikykite nuo šalčio apsaugotose vidaus patalpose.

⚠️ I SPÈJIMAS!

Dulkių šalinimo mašinos testuotos pagal DIN EN 60335-2-69 ir padalintos į dulkių klases.

L klasės siurbliai yra skirti sausoms, nedegioms, sveikatai nepavojingoms dulkėms siurbti, kurių leidžiama ribinė koncentracija yra > 1 mg/m³.

M klasės siurbliai skirti sausoms, nedegioms dulkėms, nedegioms skysčiams, medžio ir nepavojingoms dulkėms siurbti, kurių leidžiama ribinė koncentracija ≥ 0,1 mg/m³.

H klasės siurbliai skirti sausoms, nedegioms dulkėms, vėžio ir ligų nesukeliančioms dalelėms bei nedegioms skysčiams, medžio ir sveikatai nepavojingoms dulkėms siurbti, kurių leidžiama ribinė koncentracija < 0,1 mg/m³.

⚠️ |SPĖJIMAS!

Dulkių siurbliai skirti dulkių klasei H-asbestai yra tinkami siurbti ir ištraukti dulkes, kurių sudėtyje yra asbesto. Laikykitės nacionalinių asbesto šalinimo įrankių naudojimo ir priežiūros įstatymų.

⚠️ I SPÉJIMAS!

Šią mašiną draudžiama naudoti asmenims (įskaitant vaikus), kurie turi fizinę, jutiminę arba protinę negalią, arba kurie turi nepakankamai patirties ir žinių.

Vaikus reikia prižiūrėti, siekiant užtikrinti, kad jie nežaistų su prietaisu.

Antgalio, žarnos arba vamzdžio negalima nukreipti [ žmones arba gyvūnus.

⚠️ I SPÉJIMAS!

Naudokite tik su dulkių siurbliu pateiktus šepečius arba tuos šepečius, kurie yra nurodyti naudojimo instrukcijoje.

Naudojant kitus šepečius gali kilti pavojus.

Jei naudojama maisto perdirbimo jmonėje: nedelsdami išvalykite dulkių siurblius ir dezinfekuokite, kad išvengtumėte mikrobų užteršimo.

Valymui nenaudokite valymo purkštuvų arba aukšto slėgio valymo įrenginių.

Nepalikite veikiančio dulkių siurblio be priežiūros.

Jei darba tektu nutraukti ilgesniam laikui, atjunkite dulkiu siurbli nuo maitinimo tinklo.

Nevalykite filtrų kasečių suslėgtuoju oru.

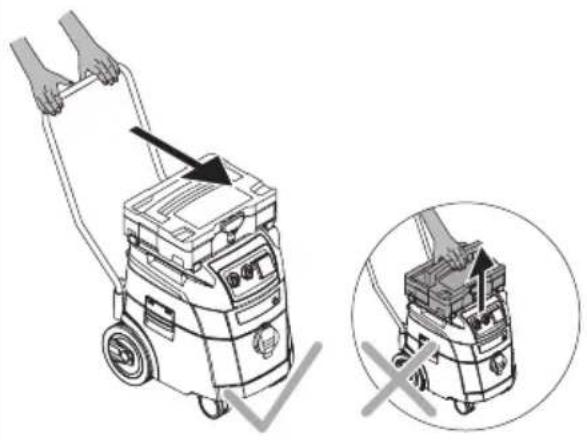

⚠️ I SPÈJIMAS!

Nekelkite dulkių siurblio laikydami už primontuotos įrankių dėžės.

l įrankių dėže nedėkite daugiau nei 10 kg.

[rankių dėžių stelažas neturi viršyti 1,00 m aukščio (bendras aukštis su dulkių siurbliu).

Prieš atidarydami dangtį, nuimkite įrankių dėže.

Prieš pradėdami naudotis dulkių siurbliu, atidžiai perskaitykite naudojimo instrukciją. Naudojimo instrukcijoje pateikiami svarbūs nurodymai dėl saugos, ijungimo, eksploatavimo, priežiūros ir techninės priežiūros. Laikykite naudojimo instrukciją saugioje vietoje ir, jei parduodate įrenginį, perduokite ją kitam savininkui.

Gamintojas pasilieka teisę keisti įrenginio konstrukciją ir komplektaciją.

Irenginj turite naudoti tik pagal šioje naudojimo instrukcijoje aprašytą naudojimo paskirti.

Ši mašina néra skirta komerciniam naudojimui, pavyzdžiui, naudojimui viešbučiuose, mokyklose, ligoninėse, fabrikuose, parduotuvėse, biuruose ir nuomos verslui.

Išpakuodami patikrinkite, ar yra visos dalys ir įrenginys nebuvo apgadintas transportuojant.

Prieš pradėdami naudoti įrengini, naudotojai turi susipažinti su informacija, instrukcijomis ir praeiti mokymus, kaip naudoti siurbli

ir medžiagas, kurioms jis naudojamas, įskaitant saugaus surinktų medžiagų utilizavimo procedūrą.

3 Ekrano ir valdymo elementai

Jungiklio padėtis Funkcija Aprašas
0		Dulkių siurblys yra išjungtas. -Kištukinis lizdas, kuriame yra įtampa
A		Dulkių siurblys yra išjungtas.	-Kištukinis lizdas, kuriame yra įtampa-Elektrinio įrankio naudojimas, fi ltro valymo funkcija išjungta-ljungus įrankį, dulkių siurblys automatiškai įsijungia Išjungus variklį,dulkių siurblys veikia dar maždaug 10 sekundžių, kad žarnoje neliktųnešvarumų
AR		Budėjimo režimas	-Kištukinis lizdas, kuriame yra įtampa-Filtras valomas įjungimo metu, o automatinis fi ltro valymas vykdomasnustačius slėgio diferencialą-ljungus įrankį, dulkių siurblys automatiškai įsijungia Išjungus variklį,dulkių siurblys veikia dar maždaug 10 sekundžių, kad žarnoje neliktųnešvarumų
IR		Dulkių siurblys įsijungia iš karto	-Kištukinis lizdas, kuriame yra įtampa-Automatinis fi ltro valymas vykdomas aptikus slėgių skirtumą
		Automatinio fi ltro valymo funkcija	-Veikiant dulkių siurbliui, gofruotų fi ltrų kasetės yra valomos pakaitomis,kai pasiekiamas tam tikras neigiamas slėgio lygis, kuriam esant vis daryra pakankamai oro.
		Užpildymo lygio indikatorius*	-Užpildymo lygio indikatorius užsidega tada, kai talpykla yra pilna ir(arba) užsikemša siurbimo žarna. M ir H klasių dulkių siurbliai taip patskleidžia garso signalą
		Siurbimo žarnos skersmensnustatymas *	-M/H/H-asbesto dulkių siurbliams, skirtiems tūrio srauto stebėjimui, kadijungti garsinį įspėjamajį signalą, kai oro srauto greitis tampa mažesnisnei 20 m/s
		Variklio greičio nustatymas* -Reguliuokite siurbimo galią, naudodamiesi greičio reguliatoriumi

4 Eksploatavimas

4.1 Prieš kiekvieną naudojima

Isitikinkite, ar tenkinamos šios sąlygos:

△ Dulkių siurblys, maitinimo kabelis, siurbimo žarna ir priedai nėra pažeisti.
△ Visi filtrai įdėti ir nepažeisti.

4.2 Ijungimas ir išjungimas

Dulkių siurblio kištukinis lizdas niekada neatjungiamas nuo maitinimo tinklo, nepriklausomai nuo pagrindinio jungiklio padėties.

⚠️ISPÉJIMAS!

Pavojus susižaloti automatiškai jsijungus elektriniam įrankiui!

Prieš prijungdami prie dulkių siurblio, išjunkite elektrini įrankį arba pneumatini įrankį.

PASTABA

Kai jungiklis yra padėtyje >0<, siurblio lizdą galima naudoti kaip ilginamajį laidą.

⚠ Prijungiama apkrova: Dulkių siurblys + prijungtas elektros įrankis (maks. 2000 W) maks. 16 A.

4.2.2 Dulkių siurblio įjungimas

Informacijos apie funkcijas rasite „3 Ekrano ir valdymo elementai“ 272 puslapyje.

▶ lkiškite kištuką i kištukinį lizda.
▶ Nustatykite jungiklj i padėtį >IR<.
Dulkių siurblys įsijungia iš karto.

arba:

▶ Nustatykite jungikli i padėti > A < arba > AR <.
Dulkių siurblys veikia elektrinių įrankių naudojimo budėjimo režimu.

4.2.3 Siurbimo žarnos skersmens nustatymas\*

▶ Naudodamiesi jungikliu, nustatykite siurbimo žarnos skersmenj.

⚠️ ATSARGIAI!

Jungiklis minimaliam oro srauto signalui (garso ir šviesos) dulkių siurbliuose, kurių dulkių klasės yra „M“ ir „H“

Esant režimams >AR< ir >IR<, atsižvelgiant i žarnos skersmeni, nustatoma ši nuostata:

Jungiklis siurbimo žarnos vidiniam skersmeniui	Tūrinis oro srautas
∅ 35 mm	70 l/s
∅ 27 mm	41 l/s
∅ 21 mm	25 l/s
Nustačius žarnos skersmenį, greitį galima reguliuoti atskirai.

4.2.4 Siurbimo galios reguliavimas \*

▶ Naudodamiesi jungikliu, reguliuokite variklio greitj. arba
- Nustatykite ant rankenos vamzdžio esantį pagalbiniį oro slankikljį.

4.2.5 Dulkių siurblio išjungimas

▶ Nustatykite jungikli i padèti >0<.
Dulkių siurblys yra išjungtas.
▶ Išjunge, ištraukite elektros kištuka.
▶ Suvyniokite maitinimo laidą.
▶ Maitinimo laidą laikykite ant kablio.
▶ Siurbimo vamzdį saugokite įdėję į priedų laikiklį* ant talpyklos galinės sienelės.
▶ Sujunkite siurbimo žarnos galus, kad neiškristų nešvarumai.
▶ Atjunkite elektrini įranki.

5 Darbo režimai

5.1 Siurbimas sausuoju būdu

▶ Siurbkite tik su sausuoju filtru, siurbliu ir priedais, kad dulkės nepriliptų ir nesukietėtų.
- Jei siurbiate suodžius, cementa, gipsą ar panašias dulkes: į dulkių surinkimo talpykla įdėkite vienkartinį PE dulkių surinkimo maišą.
- Visada naudokite vienkartinius dulkių surinkimo maišus kartu su gofruotų filtrų kasetėmis.

PASTABA

M, H ir H-Asbest siurblius dažniausiai naudokite tik siurbti sausuoju būdu.

5.2 Skysčių siurbimas

⚠️SPÈJIMAS!

Elektros šoko pavojus!

▶ Jei veržiasi putos arba skystis, siurblį nedelsdami išjunkite.
Ištuštinkite rezervuarą ir, jei reikia, klostuotą filtro kasetę.

PASTABA

Valykite reguliariai vandens lygio jutiklius (1) ir patikrinkite, ar jie nepažeisti.

▶ Siurbkite be flisinio filtro maišo. Klostuoti filtrai yra tinkami skysčių siurbimui. Bakeliui prisį pildžius, įmontuotas jutiklis variklį išjungia. Esant pripildytam bakeliui siurblio nenaudokite, nes kitaip jis gali sugesti.

Ištuštinkite talpyklą (žr. „7 Talpyklos ištuštinimas“ 274 puslapyje).

PASTABA

Jei siurblys neišjungiamas, apsauga nuo pakartotinio jsijungimo tebeveikia. Tik išjungus ir vėl įjungus siurblį, jį galima naudoti vėl.

Prieš išpildami, iš pradžių ištraukite siurbimo žarną iš skysčio.
- Esant didelei siurbimo galiai ir aerodinaminei rezervuaro jungiant, iš žarnos gali ištekėti šiek tiek vandens.
▶ Siurbdami sausuoju būdu, įdėkite sausuosius filtrus.

PASTABA

Jei dažnai keičiate iš sausojo i drėgnajį siurbimo būdą ir atvirkščiai, patariame naudoti antrajį filtrų rinkinį, geriausia poliesterio klostinių filtrų kasetes.

5.3 Asbesto turinčių medžiagų siurbimas

Medžiagoms, kurių sudėtyje yra asbesto, siurbti gali būti naudojami tik dulkių klasės H-asbesto dulkių siurbliai.

• Dirbkite tik su sausu filtru, dulkių siurbliu ir priedais, kad dulkės neprikibtų ir nesusidarytų apnašos.
  Asbesto turinčių medžiagų siurbimui: I purvo talpyklę įdėkite PE dulkių surinkimo maišelį.
• Visada naudokite filtro maišelius kartu su gofruotų filtrų kasetėmis.

PASTABA

H-asbesto klasės dulkių siurbliai turėtų būti naudojami kaip dulkių siurbliai sausoms dulkėms.

⚠️ |SPÉJIMASI

Pavojus sveikatai!

Asbesto plaušeliai ore.

▶ Užtikrinkite, kad darbo vieta būtu pakankamai vėdinama iš lauko (grynu oru).
Nukreipkite arba išvalykite ištrauktą orą taip, kad asbesto plaušeliai nepatektų i orą, kuriuo kvėpuoja kiti asmenys.
▶ Filtruodami ištrauktą ora, bet kokias dulkes transportuokite dulkėms nelaidžiose talpose.
▶ Nepilkite dulkių.

Jei yra galimybė, kad asbesto plaušeliai išlaisvės:

▶ Absorbuokite asbesto plaušelius išvado vietoje arba kilmės taške.
Tada šalinkite asbesto plaušelius pagal naujausius techninius reikalavimus, nekeliant pavjoaus žmonėms ar aplinkai.

Jei visiškai nejmanoma absorbuoti asbesto plaušelių:

- Imkitės papildomų vėdinimo priemonių pagal naujausius reikalavimus.

Baigus darba:

• Atsargiai nuvalykite įrankius, įskaitant siurbimo vamzdelius ir darbo įrangą.
• Atsargiai išvalykite darbo zona.
  Sudrėkinkite ir tinkamai pašalinkite objektus, užterštus asbesto plaušeliais, kurių negalima išvalyti.

Po valymo:

Pakankamai išvėdinkite darbo zoną.

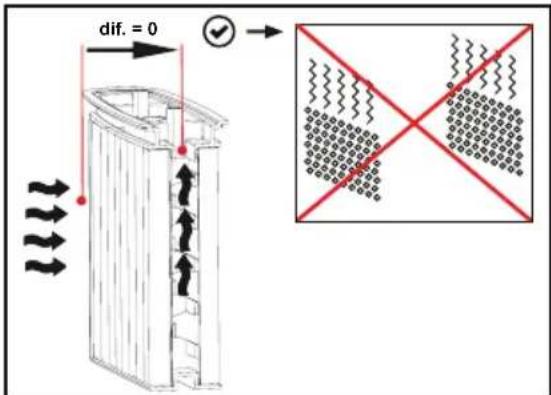

6 Nuolatinis filtro valymas

Dulkių siurblyje yra elektromagnetinio filtro valymo sistema, kuri gali būti naudojama filtro kasetėse susikaupusioms dulkėms išvalyti. Gofruotų filtrų kasetės yra valomos pakaitomis po vieną, todėl garantuojamas nepertraukiamas darbas.

Nuolatinis filtro užpildymo filtro stebėjimas atliekant slėgių skirtumo matavimą yra būtinas, kad būtų galima tiksliai valdyti filtro valymą naudojimo metu.

Kad būtų galima naudojimo metu užtikrinti nuolatinę padidintą oro srove, iškaitant kritinius dulkių kiekius.

7 Talpyklos ištuštinimas

PASTABA

Leidžiama naudoti tik dulkėms, kurių leidžiama ribinė koncentracija > 1 mg/m³.

Išjunkite siurblj ir ištraukite kištuką iš lizdo.
▶ Atsklęskite fiksatorius.
▶ Nuimkite nuo rezervuaro dangtį ir siurbimo žarna.
▶ Paverskite ir ištuštinkite rezervuarą.

7.1 Išmeskite multininio filtro maišelj

(Žr. Trumpają naudojimo instrukcija)

▶ Išjunkite dulkių siurblį.
▶ Atjunkite elektros kištuką.
▶ Dévěkite tinkamą kvěpavimo kaukę.
▶ Nuimkite siurbimo žarna.
▶ Uždenkite įleidimo lizdą dangteliu.
▶ Atverkite šonines sklendes.
▶ Nuimkite viršutinę dalj.
- Atsargiai nutraukite junge nuo ileidimo lizdo ir uždarykite junge.
▶ Utilizuokite surinkta medžiaga pagal teisinius reikalavimus.

7.2 Išmeskite vienkartinį PE dulkių surinkimo maišą

(Žr. Trumpaja naudojimo instrukcija)

▶ Nustatykite jungikli i padėti >AR<.
Gofruotų filtrų kasetės valomos automatiškai.
→ Filtruose esančios dulkės patenka i maišelį.

▶ Išjunkite dulkių siurblį.
▶ Atjunkite elektros kištuka.
▶ Dévěkite tinkamą kvěpavimo kaukę.

▶ Nuimkite siurbimo žarna.

▶ Uždenkite įleidimo lizdą dangteliu.

▶ Atverkite šonines sklendes.

▶ Nuimkite viršutinę dalj.

Rūpestingai uždarykite PE ištuštinamą ir utilizuojamą maišelį pridedama apsaugine juosta.

- Nuo siurbimo atvamzdžio atsargiai nutraukite jungę ir uždarykite.

PE ištuštinamą ir utilizuojamą maišelį atsargiai ištraukite iš rezervuaro.

▶ Utilizuokite surinkta medžiaga pagal teisinius reikalavimus.

7.3 Idėkite multininio filtro maišelį

PASTABA

Sausajam valymui naudokite tik multininio filtro maišelius.

Iki galo užmaukite junge ant ileidimo lizdo (žr. Trumpaja naudo jimo instrukcija)

PASTABA

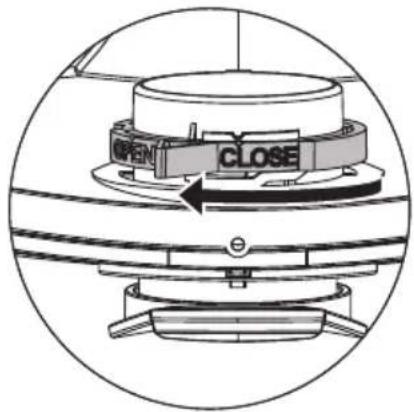

Rotacinio vožtuvo naudojimas

Pasukite raudoną rotacini slankikli i padėti CLOSE iki sustojimo žymės▲.

7.4 Idėkite vienkartinį PE dulkių surinkimo maišą\*

PASTABA

Vienkartinius PE dulkių surinkimo maišus galima naudoti tik dulkių siurbliuose, kurių dulkių klasė yra L, M ir H, kartu su specialiomis talpyklomis ir rotaciniais vožtuvais iPulse L, M, iPulse H ir iPulse H-asbesto įleidimo lizduose.

PASTABA

Rotacinio vožtuvo naudojimas

Pasukite raudoną rotacini vožtuva i padėti OPEN iki sustojimo žymės ▲.

Jungę iki galo użmaukite ant jleidimo angos.
▶ Užmaukite viršutinę maišelio angą ant talpyklos krašto.

OPEN

8 Filtro keitimas

8.1 Gofruotų filtrų kasečių keitimas

(Žr. Trumpają naudojimo instrukciją)

▶ Prieš keisdami filtro kasetes, jas išvalykite.
Moneta ar panašiu objektu pasukite sklendės užraktą 90° kampu prieš laikrodžio rodyklę ir stumkite sklendę i galą.
▶ Gaubto atidarymas

Ištrauktas klostuotų filtrų kasetes nedelsdami įdėkite į dulkių nepraleidžiantį plastikinį maišą, sandariai uždarykite ir utilizuokite laikydamiesi atitinkamų reikalavimų.

▶ Idėkite naujas klostuotų filtrų kasetes.
- Pakelkite fiksavimo réma, nuleiskite gaubta ir švelniai spustelėje užfiksuokite.

9 Variklio apsauginio filtro keitimas

(Žr. Trumpają naudojimo instrukcija)

PASTABA

Jei apsauginis variklio filtras purvinas, vadinasi, filtrų kasetės yra pažeistos.

▶ Pakeiskite klostuotų filtrų kasetes.
▶ Pakeiskite apsauginj variklio filtrą arba išplaukite jį po tekančiu vandeniu, išdžiovinkite ir vėl įdėkite.

10 Transportavimas

▶ Nuimkite siurbimo žarna.
▶ Uždenkite jleidimo lizdą dangteliu.
▶ Padėkite viršutinę dalį ant talpyklos.
▶ Uždarykite šonines sklendes.
Priedus sudėkite i tinkamus plastikinius maišelius, kuriuos sandariai uždarykite, arba i įrankių laikiklj.
▶ Sujunkite abu siurbimo žarnos galus.
- Žarną apvyniokite aplink siurblį ir užfiksuokite ją prie rankenos (žr. Trumpają naudojimo instrukcija).

jos turi būti traktuojamos kaip nešvarios, ir būtina imtis atitinkamų priemonių, kad dulkės nepasklistų.

Nešvarūs daiktai

Atliekant techninės priežiūros arba remonto darbus, visus daiktus, kurių negalima tinkamai nuvalyti, reikia utilizuoti. Tokius daiktus reikia utilizuoti įdėjus i sandarius maišelius pagal galiojančias tokių atliekų utilizavimo taisykles.

11.1 Dulkių siurblio efektyvumo tikrinimas

Mažiausiai kartą per metus gamintojas ar kvalifikuotas specialistas privalo atlikti techninę patikra, iškaitant filtrų, dulkių siurblio sandarumo ir valdymo mechanizmų.

Be to, dulkių siurbliams, kurių dulkių klasė yra H ir H-asbesto, efektyvumas turi būti tikrinamas bent kartą per metus arba dažniau. Bandymo metodas, kuris gali būti naudojamas prietaiso efektyvumui nustatyti, apibrėžtas standarte EN 60335-2-69, AA.22.201.2. Jei bandymas būtų nesėkmingas, jis turi būti pakartotas naudojant naują pagrindinį filtra.

Jei panaudotas oras grižta i patalpa, joje būtina užtikrinti pakankamą oro apykaitos greitį L, jei panaudotas oras grižta i aplinką. Daugiau informacijos rasite savo šalies teisės aktuose.

Jei sumažėja siurblio siurbimo galia ir reikia dažniau valyti klostuotų filtrų kasetes (su sąlyga, kad rezervuaras ištuštintas, o flisinis filtro maišas pakeistas), vadinasi, reikia pakeisti klostuotų filtrų kasetes (žr. Trumpają naudojimo instrukciją ir „8.1 Gofruotų filtrų kasečių keitimas“ 275 puslapyje).

11 Techniné priežiūra

PASTABA

Prieš atlikdami techninę apžiūrą, kaskart išjunkite siurblį ir ištraukite kištuką iš lizdo.

Norėdamas atlikti techninę priežiūrą, naudotojas privalo siurblį:

-išardyti,
-išvalyti ir
-atlikti techninę priežiūra,
jei ją galima atlikti, tuo metu nekeldamas pavojaus techninės priežiūros personalui ir kitiems asmenims.

Tinkamos atsargumo priemonės

Tinkamos atsargumo priemonės:

-valymas prieš išardant,
-vietinės filtruojamos ištraukiamosios vėdinimo sistemos, prie kurios išardomas siurblys, apsauga,
-techninės priežiūros srities valymas ir
-tinkamos asmeninės apsauginės priemonės.

Atsargumo priemonès dirbant su H ir M klasès siurbliais

Prieš pernešdami siurblį iš pavojingos srities, jo išorę nuvalykite nusiurbdami dulkes ir švariai nušluostykite arba apdorokite sanda rinimo medžiaga. Kai siurblio dalys išnešamos iš pavojingos srities,

12 Valymas

PASTABA

Rūgštys, acetonas ir tirpikliai gali sugadinti dulkių siurblio dalis.

▶ Talpykla ir priedus valykite vandeniu.
Viršutinę dalį nuvalykite drėgnu skudurėliu.
▶ Palaukite, kol talpykla ir priedai išdžius.

13 Remontas

À|SPÉJIMAS!

Nekvalifikuotai suremontuoti siurbliai kelia pavojų naudotojui.

▶ Remonto darbus paveskite atlikti tik specialistams, pvz., klientų aptarnavimo tarnybai. Naudokite tik originalias atsargines dalis.

14 Trikčių diagnostika ir remontas

PASTABA

Gedimas Priežastis Atitaisymo būdas
Sumažėjo siurbimo galia Nešvarus filtras	Išvalykite
	Filtro maišelis pilnas Pakeiskite
	Talpykla pilna Ištuštinkite
	Užsikimšo variklio apsauginis filtras Išvalykite
	Užsikimšo antgalis, vamzdis arba žarna Išvalykite
Dulkių siurblys nejsijungia Elektros kištukas	as nejkištas i lizda |kiškite elektros kištukaj i lizda
	Nėra įtampos Patikrinkite saugiklius
	Pažeistas maitinimo kabelis	Pakeiskite
	Netinkamai uždarytas dangtis	Uždarykite
	Vandens jutiklis išjungtas	Ištuštinkite talpyklą
	Dulkių siurblys veikia budėjimo režimu >A< arba >AR<	Nustatykite jungiklį i padėtį >IR< (žr. „3 Ekrano ir valdymo elementai“ 272 puslapyje)
Dulkių siurblys nejsijungia, kai įrankis veikia režimu >A< arba >AR<	Elektrinis įrankis neprijungtas prie dulkių siurblio lizdo	Prijunkite elektros kištuką prie dulkių siurblio lizdo
	Pneumatinio išjungimo bloko* solenoidinis vožtuvas užterštas	Praplaukite alkoholiu
Vienkartinis PE dulkių surinkimo maišas yra prisiurbtas prie filtro	Netinkama rotacinio vožtuvo padėtis	Nustatykite rotacinį vožtuva i padėtį OPEN ▲ (žr. „7.4 [dėkite vienkartinį PE dulkių surinkimo maišą*“ 275 puslapyje)
Dulkių siurblys, kurio dulkių klasė yra M arba H: įdėjus filtro maišelį, dulkės kaupiamos talpykloje	Netinkama rotacinio vožtuvo padėtis	Nustatykite rotacinį vožtuva i padėtį CLOSE ▲ (žr. „7.3 [dėkite multininio filtro maišelį“ 275 puslapyje)
Užsidega užpildymo lygio indikatorius	Nešvarus filtras valyti ar pakeisti
	įsiurbimo žarna užsikimšusi	Išvalykite
	Talpykla pilna Ištuštinkite

Nemėginkite naudoti jokių kitų būdų – susisiekite su klientų aptarnavimo tarnyba.

15 Originalüs priedai

PASTABA

Naudokite tik originalius priedus.
Gaminio ženklinimas	Savybės/medžiaga	Užsakymo Nr.
Gofruoto filtro kasetė FKP 4300	Poliesteris, patvirtinta dulkių klasė M (Ti15)	416069
Gaminio ženklinimas Savybės/medžiaga Užsakymo Nr.
Gofruoto filtro kasetė FKP 4300 HEPA	Poliesteris, stiklo pluoštas ir celiuliozės medžiagos, patvirtinta dulkių klasė H (Ti26)	419190
Gofruoto filtro kasetė FKPN 3000 NANO	Poliesteris su nanopluošto sluoksniu, patvirtinta dulkių klasė M (Ti201)	425740
Neaustinės medžiagos filtro maišelis FBV 25/35 (5 vnt.)	25 litrų ir 35 litrų plastikinei talpyklai, patvirtinta dulkių klasė M (VIT610/TMO908)	411231
PE dulkių surinkimo ir išmetimo maišelis FBPE 25/35 (5 vnt.)	Tik dulkių siurbliams, kurių dulkių klasė M ir H	425764
PE dulkių surinkimo ir šalinimo maišelis asbesto FBPE 35 (5 vnt.)	Tik dulkių siurbliams, kurių dulkių klasė H-asbesto 425757
Neaustinės medžiagos filtro maišelis FBVPE 25/35 (5 vnt.)	Tik dulkių siurbliams, kurių dulkių klasė M ir H (VIT610/TMO908)	445267
Neaustinės medžiagos filtro maišelis FBVPE 25/35 (5 vnt.)	Tik dulkių siurbliams, kurių dulkių klasė H-asbesto (VIT610/TMO908)	445755

Papildomus priedus galite rasti specialiame priedu saraše, kurj galite gauti pateikę prašymą „Starmix“ klientų aptarnavimo komandai internetu: www.starmix.de, el. paštu: [e-mail].

16 Techniniai duomenys

Tipas: ISP iPulse L-1635 iPulse M-1635 iPulse H-1635 iPulse H-1235 Asbest
Itampa	V	220-240
Dažnis	Hz	50/60
Vardinė galia	W	1400			1000
Didž. galia	W	1600			1200
Oro srautas* l/s (m3/h)		75 (270)		70 (252)
Pažemintasis slėgis* hPa/MG		280			265
Oro srautas**	l/s (m3/h)	45 (162)			40 (144)
Pažemintasis slėgis**	hPa/SE	245			230
Garso slėgis dB(A)		69
Svoris	kg	15,5 (16,7***)
Matmenys I x p x a	cm	53 x 40 x 56 (92***)

*ventiliatoriuje
** žarnoje
*** isk. stūmimo rankeną
Maks. galia dulkių siurbliuose su kištukiniu lizdu: 2000 W
Maitinimo tinklo kabelis L dulkių klasės dulkių siurbliams su kištukiniu lizdu: H05RR-F 3G1,5
Maitinimo tinklo kabelis M, H ir H-asbesto dulkių klasės dulkių siurbliams su kištukiniu lizdu: H07RN-F 3G1,5

17 Bandymai ir patvirtinimai

Elektrotechniniai bandymai atliekami pagal nelaimingu atsiti-kimų prevencijos reglamento nuostatas (DGUV V3) bei pagal DIN VDE 0701 1 ir 3 dalis. Šiuos bandymus pagal DIN VDE 0702 reikalavimus reikia atlikti reguliariai ir po remonto arba keitimo darbų.

Siurblys sėkmingai išbandytas pagal IEC/EN 60335-2-69.

PASTABA

Senuose įrenginiuose yra vertingu medžiagu, kurias galima perdirbti. Siurblio negalima utilizuoti su kitomis buitinėmis atliekomis. Jį reikia atiduoti specializuotoms surinkimo bendrovėms, pvz., Jūsų vietinei utilizavimo įmonei.

18 Atitikties deklaracija

Patvirtiname, kad toliau aprašytas įrenginys atitinka pagrindinius EB direktyvų saugos ir sveikatos reikalavimus ir pagrindinio dizaino bei konstrukcijos, ir mūsu į apyvartą paleistosios versijos atžvilgiu.

Ši deklaracija nebegalioja, jei įrenginys yra modifikuojamas be mūsų išankstinio leidimo.

Gaminys: Dulkių siurblys darbui su skystomis ir sausomis medžiagomis

Tipas:

ISP

Prietaiso konstrukcija atitinka šiuos atitinkamus reglamentus:

EB Mašinų direktyva 2006/42/ES

EB Direktyva EMĆ 2014/30/EB

ROHS 2011/65/ES

EB Mašinų direktyva 2006/42/ES su pakeitimais:

II kategorijos reikalavimai

Šis institutas atliko bandymus ir sertifikavo gamini:

lgaliotasis dokumentacijos atstovas:

ELECTROSTAR GmbH, Hans-Zinser-Straße 1-3, 73061 Ebersbach/Fils, Germany (Vokietija)

Camden Sore

Carsten Gresser

30.09.2019

Kokybės užtikrinimo vadovas

Latviešu

Gaisā ir azbesta škiedras.

L klasės siurbliai yra skirti sausoms, nedegioms, svei- katai nepavojingoms dulkėms siurbti, kurių leidžiama ribinė koncentracija yra > 1 mg/m³.

M klasės siurbliai skirti sausoms, nedegioms dulkėms, nedegioms skysčiams, medžio ir nepavojingoms dulkėms siurbti, kurių leidžiama ribinė koncentracija ≥ 0,1 mg/m³.

H klasės siurbliai skirti sausoms, nedegioms dulkėms, vėžio ir ligų nesukeliančioms dalelėms bei nedegioms skysčiams, medžio ir sveikatai nepavojingoms dulkėms siurbti, kurių leidžiama ribinė koncentracija.

IŠPĚJIMAS: Šioje mašinoje yra sveikatai kenksmingų dulkių. Ištuštinimo ir techninės priežiūros darbus, įskaitant dulkių surinkimo rezervuarų šalinimą, leidžiama atlikti tik specialistams, naudojantiems atitinkamas apsaugines priemones. Nenaudokite, jei yra ne visi filtravimo sistemos elementai.
