NAUDOJIMO INSTRUKCIJA NT 703 Me Tc Kärcher

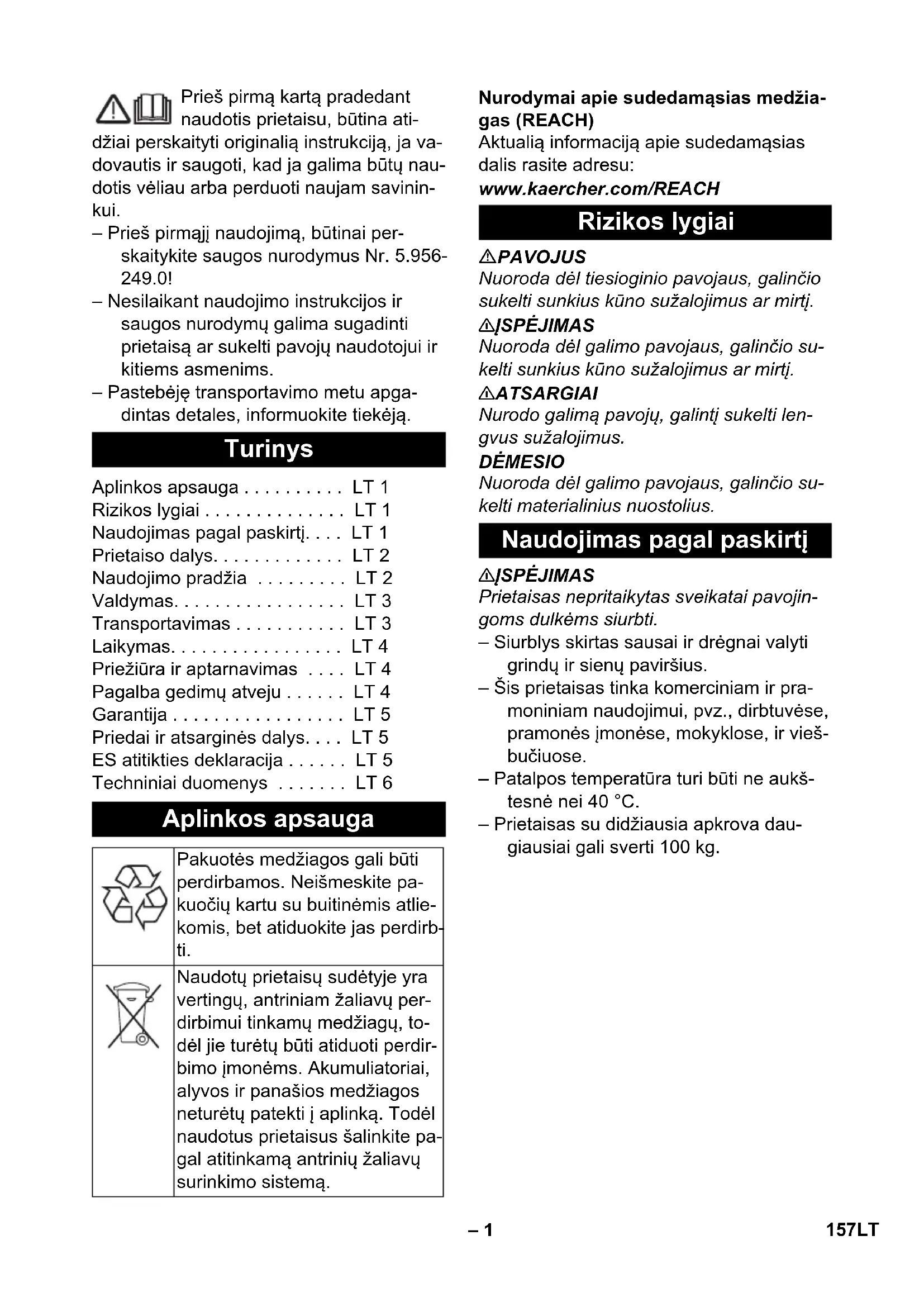

Daļas Nr. Kabeļa ga- rums EU 6.647-069.0 10 m 156 LV– 1 Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati- džiai perskaityti originalią instrukciją, ja va- dovautis ir saugoti, kad ja galima būtų nau- dotis vėliau arba perduoti naujam savinin- kui. – Prieš pirmąjį naudojimą, būtinai per- skaitykite saugos nurodymus Nr. 5.956- 249.0! – Nesilaikant naudojimo instrukcijos ir saugos nurodymų galima sugadinti prietaisą ar sukelti pavojų naudotojui ir kitiems asmenims. – Pastebėję transportavimo metu apga- dintas detales, informuokite tiekėją. Nurodymai apie sudedamąsias medžia- gas (REACH) Aktualią informaciją apie sudedamąsias dalis rasite adresu: www.kaercher.com/REACH PAVOJUS Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį. 몇 ĮSPĖJIMAS Nuoroda dėl galimo pavojaus, galinčio su- kelti sunkius kūno sužalojimus ar mirtį. 몇 ATSARGIAI Nurodo galimą pavojų, galintį sukelti len- gvus sužalojimus. DĖMESIO Nuoroda dėl galimo pavojaus, galinčio su- kelti materialinius nuostolius. 몇 ĮSPĖJIMAS Prietaisas nepritaikytas sveikatai pavojin- goms dulkėms siurbti. – Siurblys skirtas sausai ir drėgnai valyti grindų ir sienų paviršius. – Šis prietaisas tinka komerciniam ir pra- moniniam naudojimui, pvz., dirbtuvėse, pramonės įmonėse, mokyklose, ir vieš- bučiuose. – Patalpos temperatūra turi būti ne aukš- tesnė nei 40 °C. – Prietaisas su didžiausia apkrova dau- giausiai gali sverti 100 kg. Turinys Aplinkos apsauga . . . . . . . . . . LT 1 Rizikos lygiai . . . . . . . . . . . . . . LT 1 Naudojimas pagal paskirtį. . . . LT 1 Prietaiso dalys. . . . . . . . . . . . . LT 2 Naudojimo pradžia . . . . . . . . . LT 2 Valdymas. . . . . . . . . . . . . . . . . LT 3 Transportavimas . . . . . . . . . . . LT 3 Laikymas. . . . . . . . . . . . . . . . . LT 4 Priežiūra ir aptarnavimas . . . . LT 4 Pagalba gedimų atveju . . . . . . LT 4 Garantija . . . . . . . . . . . . . . . . . LT 5 Priedai ir atsarginės dalys. . . . LT 5 ES atitikties deklaracija . . . . . . LT 5 Techniniai duomenys . . . . . . . LT 6 Aplinkos apsauga Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa- kuočių kartu su buitinėmis atlie- komis, bet atiduokite jas perdirb- ti. Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų per- dirbimui tinkamų medžiagų, to- dėl jie turėtų būti atiduoti perdir- bimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pa- gal atitinkamą antrinių žaliavų surinkimo sistemą. Rizikos lygiai Naudojimas pagal paskirtį 157LT– 2 1 Varžtas su žvaigždės formos galvute 2 Lizdinis filtras 3 Mechaninė apsauga nuo perpildymo 4 Siurblio viršutinė dalis 5 Siurbimo žarna 6 Stūmimo rankena 7 Kabelio kablys 8 Siurbimo galvutės fiksatorius 9 Purvo rezervuaras 10 Siurbimo antvamzdis 11 Paverčiama važiuoklė 12 Talpyklos rankena 13 Vairuojamasis ratukas 14 Antgalis grindims 15 Siurbimo vamzdis 16 Rankena 17 Jungė 18 2 siurbimo turbinos jungiklis 19 1 siurbimo turbinos jungiklis 20 3 siurbimo turbinos jungiklis 21 Antgalio grindims laikiklis 22 Išleidimo žarna 23 Siurbimo vamzdžių laikiklis 24 Antgalio siūlėms laikiklis 25 Elektros laidas 26 Duomenų lentelė DĖMESIO Neviršykite didžiausios leistinos elektros tinklo jungties varžos (žr. „Techniniai duo- menys“). Jei kyla neaiškumų dėl elektros tinklo jungties varžos, kreipkitės į elektros energijos tiekimo įmonę. DĖMESIO Pažeidimo pavojus! Siurbimo metu niekada negalima pašalinti lizdinio filtro. – Siurbiant labai smulkias dulkes galima papildomai naudoti popierinį filtro mai- šelį arba membraninį filtrą (specialus priedas). Paveikslas Atsklęskite ir nuimkite siurblio galvą. Uždėkite popierinį filtro maišelį arba membraninį filtrą (specialusis priedas). Uždėkite ir užsklęskite siurblio galvą. Paveikslas Išmontuokite šepetinį apvadą. Sumontuokite guminius apvadėlius. Pastaba: grublėta guminių apvadėlių pusė turi būti išorėje. – Siurbdami drėgną purvą, būtinai išimki- te popierinį filtro maišelį ar membraninį filtrą (papildomas priedas). – Rekomenduojama naudoti specialų fil- tro maišelį (drėgną) (žr. skyrių „Filtravi- mo sistema“). DĖMESIO Pažeidimo pavojus! Siurbimo metu niekada negalima pašalinti lizdinio filtro. – Baigę siurbti drėgnus nešvarumus: Me- chaninę perpildymo apsaugą ir talpyklą išvalykite drėgna šluoste ir nusausinki- te. – Jei tiesiogiai keičiate drėgną ir sausą valymą, drėgno valymo lizdinius filtrus pakeiskite sauso valymo filtrais. Prietaiso dalys Naudojimo pradžia Elektros srovė Sausas valymas Popierinio filtro maišelio (pasirinktis) įstatymas Drėgnas valymas Guminių apvadėlių uždėjimas Pašalinkite popierinį filtro maišelį Sausas siurbimas naudojant lizdinį filtrą 158 LT– 3 Atsklęskite ir nuimkite siurblio galvą. Atsukite varžtą su žvaigždės formos galvute ir ištraukite lizdinį filtrą. Paveikslas Tvirtai prisukite varžtą su žvaigždės for- mos galvute. Sumontuokite drėgno siurbimo filtrą. Uždėkite ir užsklęskite siurblio galvą. DĖMESIO Pažeidimo pavojus! Siurbdami jokiu būdu neišimkite drėgno siurbimo filtro. – Baigę siurbti drėgnus nešvarumus: Me- chaninę perpildymo apsaugą ir talpyklą išvalykite drėgna šluoste ir nusausinki- te. – Jei keičiate drėgną valymą sausu, drė- gno valymo filtrą pakeiskite lizdiniu. 몇 ATSARGIAI Laikykitės vietinių nuostatų dėl nuotėkų vandens šalinimo. Prietaisas su metaliniu indu: Paveikslas Prietaisas su plastmasiniu indu: Paveikslas Išleidimo žarna išleiskite purviną van- denį. Paveikslas Stovėjimo stabdžio fiksavimas. Laikykite kamerą už rankenos pakėlę apverskite. Visiškai ištuštinkite kamerą. Paveikslas Siurblio žarna turi spaustukų sistemą. Gali- ma prijungti visus C-40/C-DN-40 priedus. Įkiškite elektros laido kištuką. Įjunkite prietaisą. – Siurbimo kanale įrengta plūdė. – Pasiekus didžiausią leistiną užteršto vandens lygį, siurbimas nutraukiamas. Išjunkite prietaisą. Ištuštinkite kamerą. Išjunkite prietaisą. Ištraukite elektros laido kištuką. Ištuštinkite kamerą. Prietaisą iš vidaus ir išorės nusiurbkite ir nuvalykite drėgna šluoste. Suvyniokite siurbimo žarną bei elektros laidą ir pakabinkite ant stūmimo ranke- nos. Prietaisą palikite sausoje, pašaliniams neprieinamoje patalpoje. 몇 ATSARGIAI Sužalojimų ir pažeidimų pavojus! Transpor- tuojant prietaisą, reikia atsižvelgti į jo svorį. Išimkite iš laikiklio siurbimo vamzdį su antgaliu grindims. Norėdami nešti prie- taisą, kelkite už rankenos ir siurbimo vamzdžio, ne už stūmimo rankenos. Jei transportuojate prietaisą ilgesnį ats- tumą, vilkite jį už stūmimo rankenos.

Transportuojant įrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų. Drėgnas siurbimas naudojant drėgno siurbimo filtrą (pasirenkamas priedas) Išleiskite purviną vandenį Visiškas kameros ištuštinimas Jungiamasis spaustukas Valdymas Prietaiso įjungimas Dulkių maišelio ištuštinimas Prietaiso išjungimas Po kiekvieno naudojimo Prietaiso laikymas Transportavimas 159LT– 4 몇 ATSARGIAI Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti į prietaiso svorį. Šį prietaisą galima laikyti tik patalpose. PAVOJUS Prieš visus prietaiso priežiūros darbus iš- junkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo. Atsklęskite ir nuimkite siurblio galvą. Atsukite varžtą su žvaigždės formos galvute, ištraukite lizdinį filtrą ir pakeis- kite jį nauju. Tvirtai prisukite varžtą su žvaigždės for- mos galvute. Uždėkite ir užsklęskite siurblio galvą. Atsklęskite ir nuimkite siurblio galvą. Atsukite varžtą su žvaigždės formos galvute ir ištraukite lizdinį filtrą. Drėgna šluoste išvalykite mechaninę apsaugą nuo perpildymo. Įdėkite lizdinį filtrą. Tvirtai prisukite varžtą su žvaigždės for- mos galvute. Uždėkite ir užsklęskite siurblio galvą. PAVOJUS Prieš visus prietaiso priežiūros darbus iš- junkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo. Patikrinkite maitinimo tinklo lizdą ir sau- giklį. Patikrinkite įrenginio maitinimo kabelį, kištuką ir mechaninę perpildymo apsau- gą. Įjunkite prietaisą. Ištuštinkite kamerą. Išjunkite prietaisą ir, 5 sekundes palau- kę, jį vėl įjunkite. Pašalinkite susidariusį kamščius iš siur- bimo antgalio, siurblio vamzdžio, siurbi- mo žarnos ar lizdinio filtro. Pakeiskite tarpinį žiedą tarp siurblio vir- šutinės dalies ir kameros. Pakeiskite popierinį filtro maišelį. Išplaukite membraninį filtrą (specialusis priedas) po tekančiu vandeniu arba pa- keiskite. Lizdinio filtro keitimas. Patikrinkite išleidimo žarnos sandaru- mą. Patikrinkite, ar teisingai įstatytas lizdinis filtras. Lizdinio filtro keitimas. Patikrinkite, ar lengvai juda plūdė. Jei reikia, išvalykite drėgna šluoste arba pakeiskite. Jei negalite pašalinti gedimo, pateikite prietaisą patikrinti klientų aptarnavimo tarnybai. Laikymas Priežiūra ir aptarnavimas Lizdinio filtro keitimas Mechaninės perpildymo apsaugos valymas Pagalba gedimų atveju Siurblio turbina neveikia Siurblio turbina išsijungia Ištuštinus rezervuarą siurblio turbina vis dar neveikia Sumažėjo siurbimo jėga Siurbimo metu dulkės šalinamos laukan Neveikia mechaninė perpildymo apsauga (drėgno valymo) Klientų aptarnavimo tarnyba 160 LT– 5 Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galio- jimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinka- mos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų ap- tarnavimo tarnybą pateikdami pirkimą pa- tvirtinantį kasos kvitą. Naudokite tik originalius priedus ir atsargi- nes dalis, taip užtikrinsite, kad prietaisas būtų eksploatuojamas patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com. Šiuo pareiškiame, kad toliau aprašyto apa- rato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičia- mas su mumis nepasitarus, ši deklaracija nebegalioja. 5.957-702 Pasirašantys asmenys yra įgalioti parduo- tuvės vadovybės. Dokumentaciją tvarkyti įgaliotas asmuo: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faksas: +49 7195 14-2212 Winnenden, 2017/07/01 Garantija Priedai ir atsarginės dalys ES atitikties deklaracija Gaminys: Drėgno ir sauso valymo siur- blys Tipas: 1.667-xxx Specialios ES direktyvos: 2006/42/EB (+2009/127/EB) 2014/30/ES 2011/65/ES Taikomi darnieji standartai: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Taikomi nacionaliniai standartai:

Chief Executive Officer Head of Approbation 161LT– 6 Techniniai duomenys NT 70/2 NT 70/3 Tinklo įtampa V 220-240 220-240 Dažnis Hz 1~ 50-60 1~ 50-60 Maks. galia W 2400 3600 Nominalioji galia W 2100 3150 Didžiausia leistina tinklo varža omai (0.282+j0.176) (0.195+j0.122) Kameros talpa l 71 71 Skysčio užpildymo lygis l 57 57 Oro kiekis (maks.) l/s 2x 74 3x 74 Subatmosferinis slėgis (maks.) kPa (mbar) 25,4 (254) 25,4 (254) Saugiklio rūšis -- IPX4 IPX4 Apsaugos klasė II II Siurbimo žarnos jungtis (C-DN/C-ID) mm 40 40 Ilgis x plotis x aukštis mm 510 x 645 x 990 510 x 645 x 990 Tipinė eksploatacinė masė kg 25,4 27,6 kg 26,7 (Me) 29,9 (Me) Aplinkos temperatūra (maks.) °C +40 +40 Nustatytos vertės pagal EN 60335-2-69 Garso slėgio lygis L

dB(A) 2 2 Delno/rankos vibracijos poveikis m/s
