CSS SA - Baterijų įkroviklis HILTI - Nemokama naudojimo instrukcija

Produkto tipas	Akumuliatoriaus įkroviklis
Prekės ženklas	Hilti
Modelis	CSS SA (C 4-22)
Svoris	0,55 kg
Įėjimo įtampa	100-127 V arba 220-240 V kintamoji srovė (priklausomai nuo versijos)
Nominali išėjimo įtampa	10,8 V ... 21,6 V
Maksimali išėjimo galia	90 W
Suderinamų akumuliatorių tipas	Li-Ion Hilti 21,6 V
Darbinė temperatūra	-17 °C ... 60 °C
Laikymo temperatūra	-20 °C ... 70 °C
LED indikatoriai	Taip (įkrovos būsenos ir gedimų)
Montavimas ant sienos	Galimas (tvirtinimo angos)
Apsauga	Dviguba izoliacija
Naudojimas	Tik patalpose
Maitinimo laido keitimas	Galimas (atsarginė dalis prieinama)
Pristatymo turinys	Įkroviklis, naudojimo instrukcija

Dažnai užduodami klausimai - CSS SA HILTI

Kokius akumuliatorius galiu įkrauti šiuo Hilti CSS SA įkrovikliu?

Šis įkroviklis skirtas Hilti Li-Ion akumuliatoriams, kurių nominali įtampa 21,6 V. Naudokite tik Hilti patvirtintus akumuliatorius, kad išvengtumėte gaisro ar sužalojimo pavojaus.

Kaip pradėti įkrovimo procesą?

Įjunkite įkroviklį į elektros lizdą (užsidegs žalia LED). Įstatykite akumuliatorių į sąsają, kol jis užsifiksuos. Įkrovimas prasideda automatiškai, tai rodo akumuliatoriaus LED.

Ką reiškia akumuliatoriaus LED įkrovimo metu?

LED rodo įkrovos lygį: viena mirksinti žalia LED = ≤20%, dvi = 21-40%, trys = 41-60%, keturios = 61-80%, keturios nuolat šviečiančios = ≥80%. Kai įkrovimas baigtas, visos LED užgęsta.

Ką daryti, jei po prijungimo neužsidega įkroviklio LED?

Patikrinkite, ar kištukas tinkamai įkištas. Jei LED lieka išjungtas, atjunkite ir vėl prijunkite įkroviklį. Jei problema išlieka, maitinimo laidas gali būti sugedęs (žr. instrukciją, kaip pakeisti) arba įkroviklis sugedęs. Kreipkitės į Hilti techninės priežiūros tarnybą.

Ar galiu palikti akumuliatorių ant įkroviklio po įkrovimo?

Ne, visada išimkite akumuliatorių iš įkroviklio po įkrovimo. Nelaikykite akumuliatoriaus ant įkroviklio, kad išvengtumėte trumpojo jungimo ar pažeidimo pavojaus.

Kaip valyti ir prižiūrėti įkroviklį?

Prieš valydami visada atjunkite įkroviklį. Korpusui valyti naudokite šiek tiek drėgną šluostę. Nenaudokite silicio pagrindu pagamintų valiklių. Reguliariai tikrinkite, ar nėra matomų pažeidimų. Jei įvyksta gedimas, remontuoti turi Hilti techninės priežiūros tarnyba.

Ar galiu šį įkroviklį naudoti lauke?

Ne, šis įkroviklis skirtas naudoti tik patalpose. Nelaikykite jo lietuje, drėgmėje ar ekstremaliose temperatūrose. Naudokite švarioje, vėsioje ir nuo šalčio apsaugotoje vietoje.

Ką daryti, jei akumuliatorius po naudojimo per karštas?

Jei akumuliatorius per karštas liesti, padėkite jį į nedegią vietą, atokiai nuo degių medžiagų. Leiskite jam atvėsti bent valandą. Jei jis lieka neįprastai karštas, greičiausiai jis sugedęs: kreipkitės į Hilti techninės priežiūros tarnybą.

Kaip pakeisti įkroviklio maitinimo laidą?

Laido keitimą turi atlikti įgaliotas personalas. Atjunkite įkroviklį, atsukę varžtą (Torx T10) atidarykite dangtelį, atjunkite seną laidą nuo gnybtų, prijunkite naują laidą (2289588 ES arba 2289589 JAV), tada uždarykite dangtelį. Patikrinkite, ar veikia tinkamai.

Ar šiam įkrovikliui taikoma garantija?

Taip, Hilti suteikia gamintojo garantiją. Dėl sąlygų kreipkitės į vietinį Hilti partnerį. Išsaugokite pirkimo įrodymą.

NAUDOJIMO INSTRUKCIJA CSS SA HILTI

1.1 Apie šią naudojimo instrukciją

• Íspėjimas! Prieš pradėdami naudoti prietaisą įsitikinkite, kad perskaitėte ir supratote prie prietaiso pridedamą naudojimo instrukciją, įskaitant instrukcijas, saugos ir įspėjamuosius nurodymus, paveikslėlius ir specifikacijas. Svarbiausia susipažinkite su visomis instrukcijomis, saugos ir įspėjamaisiais nurodymais, paveikslėliais, specifikacijomis be sudėtinėmis dalimis ir funkcijomis. Nesilaikant šio reikalavimo, kyla elektros smūgio, gaisro ir (arba) sunkių sužalojimų pavojus. Vėlesniam naudojimui išsaugokite naudojimo instrukciją, įskaitant visas instrukcijas, saugos ir įspėjamuosius nurodymus.
• HILTI prietaisai yra skirti profesionalams, todėl juos naudoti, atlikti jų techninės priežiūros ir remonto darbus leidžiama tik įgaliotam, instruktuotam personalui. Šis personalas turi būti supažindintas su visais galimais pavojais. Neinstruktuoto personalo netinkamai arba ne pagal paskirtį naudojamas prietaisas ir jo priedai gali kelti pavojų.
• Pridedama naudojimo instrukcija atitinka naujausią technikos lygį spausdinimo momentu. Naujausią versiją visada rasite internetu „Hilti“ prietaisų puslapyje. Sekite nuorodą arba QR kodą šioje naudojimo instrukcijoje, pažymėtą simbolių.
• Kitiems asmenims prietaisą perduokite tik kartu su šia naudojimo instrukcija.

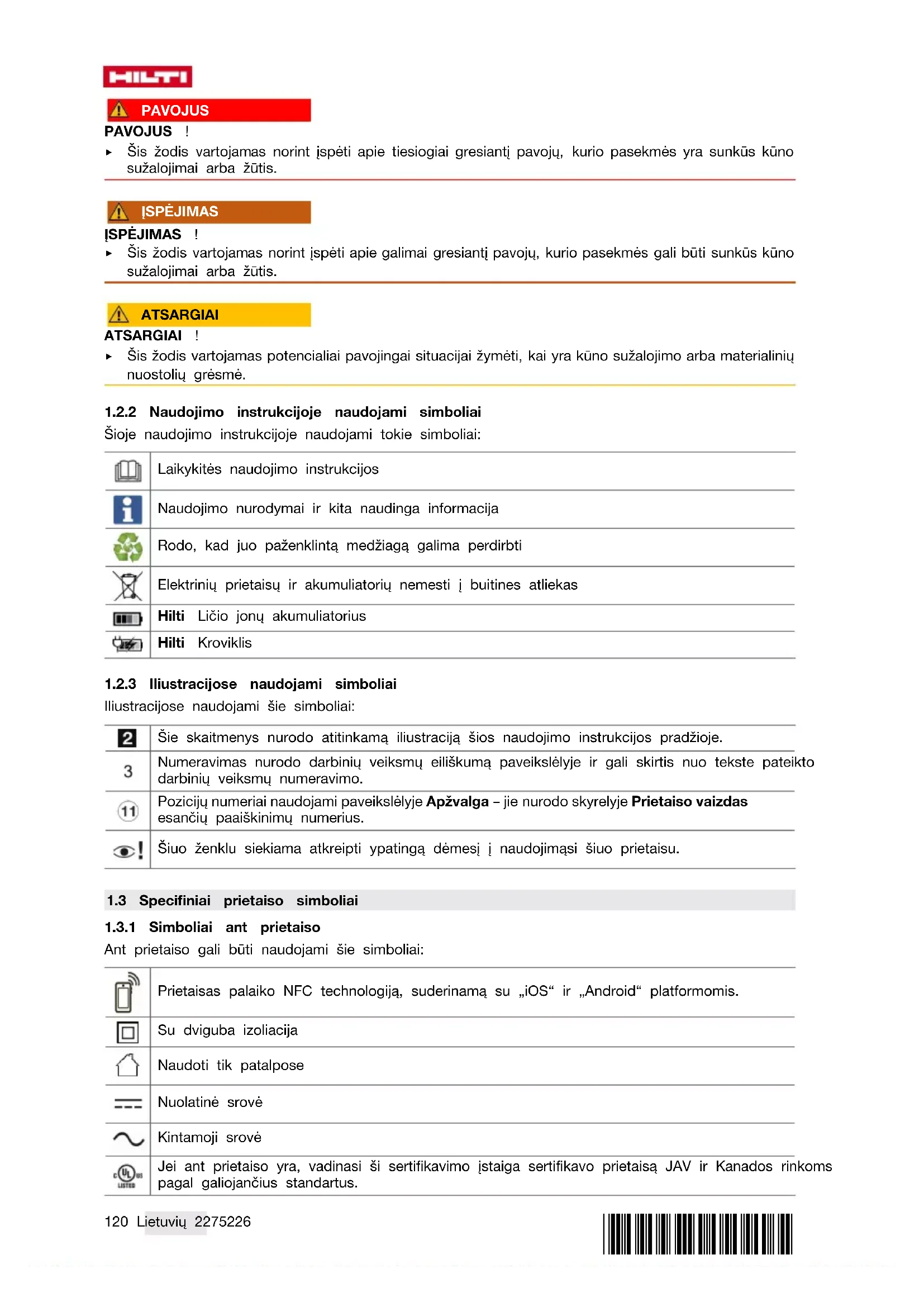

1.2 Ženklų paaiškinimas

1.2.1 |spėjamieji nurodymai

Įspėjamieji nurodymai įspėja apie pavojus, gresiančius eksploatuojant prietaisą. Naudojami tokie signaliniai žodžiai:

PAVOJUS

PAVOJUS !

- Šis žodis vartojamas norint įspėti apie tiesiogiai gresiantį pavojų, kurio pasekmės yra sunkūs kūno sužalojimai arba žūtis.

ISPÉJIMAS

ISPÈJIMAS !

Šis žodis vartojamas norint įspėti apie galimai gresiantį pavoju, kurio pasekmės gali būti sunkūs kūno sužalojimai arba žūtis.

ATSARGIAI

ATSARGIAI !

- Šis žodis vartojamas potencialiai pavojingai situacijai žymėti, kai yra kūno sužalojimo arba materialinių nuostolių grėsmė.

1.2.2 Naudojimo instrukcijoje naudojami simboliai

Šioje naudojimo instrukcijoje naudojami tokie simboliai:

Laikykitės naudojimo instrukcijos

Naudojimo nurodymai ir kita naudinga informacija

Rodo, kad juo paženklinta medžiaga galima perdirbti

Elektrinių prietaisų ir akumuliatorių nemesti į buitines atliekas

Hilti Ličio jonų akumuliatorius

Hilti Kroviklis

1.2.3 Iliustracijose naudojami simboliai

Iliustracijose naudojami šie simboliai:

2	Šie skaitmenys nurodo atitinkamą iliustraciją šios naudojimo instrukcijos pradžioje.
3	Numeravimas nurodo darbinių veiksmų eiliškumą paveikslėlyje ir gali skirtis nuo tekste pateikto darbinių veiksmų numeravimo.
11	Poziciju numeriai naudojami paveikslėlyje Apžvalga - jie nurodo skyrelyje Prietaiso vaizdas esančių paaiškinimų numerius.
	Šiuo ženklu siekiama atkreipti ypatingą démesį i naudojimąsi šiuo prietaisu.

1.3 Specifiniai prietaiso simboliai

1.3.1 Simboliai ant prietaiso

Ant prietaiso gali būti naudojami šie simboliai:

Prietaisas palaiko NFC technologija, suderinamą su „iOS“ ir „Android“ platformomis.

Naudoti tik patalpose

Nuolatiné srové

Kintamoji srové

Jei ant prietaiso yra, vadinasi ši sertifikavimo įstaiga sertifikavo prietaisą JAV ir Kanados rinkoms pagal galiojančius standartus.

2.1 Bendrieji saugos nurodymai

⚠️ ISPĖJIMAS Perskaitykite visus ant šio elektrinio įrankio esančius saugos nurodymus, instrukcija paveikslėlius ir techninius duomenis. Šių nurodymų nesilaikymas gali tapti elektros smūgio, gaisro ir / arba sunkių sužalojimų priežastimi.

Išsaugokite visus saugos nurodymus ir instrukcijas, kad galėtumėte i juos pažvelgti ateityje.

Šio prietaiso neleidžiama naudoti asmenims (jskaitant vaikus), kurių fiziniai, jutiminiai ar protiniai gebėjimai yra silpnesni arba kurie neturi atitinkamos patirties bei žinių.
▶ Vaikams su šiuo prietaisu žaisti negalima.
Kroviklj sumontuokite taip, kad akumuliatorius negalėtų nukristi.

2.2 Kroviklius naudoti ir su jais elgtis atsargiai

• Kad išvengtumėte sužalojimų, krovikliu kraukite tik leistinus Hilti ličio jonų akumuliatorius.
  Kroviklis turi būti laikomas švarioje, vėsioje, sausoje ir nuo šalčio apsaugotoje vietoje.
• Ikrovimo metu kroviklis atiduoda i aplinką šilumą, todėl jo vėdinimo angos turi būti neuždengtos. Neeksploatuokite kroviklio uždarytoje pakuotėje.
• Prietaisą rūpeestingai prižiūrėkite. Įsitikinkite, kad nėra sulūžusių arba taip pažeistų dalių, kad prietaisas tinkamai neveikia. Jei dalys pažeistos arba sulūžusios, paveskite prietaisą remontuoti, prieš toliau jį naudodami.
  Akumuliatorius ir jų kroviklius naudokite vadovaudamiesi šiais nurodymais ir taip, kaip nurodyta konkrečiam prietaiso tipui. Kroviklius naudojant ne pagal paskirtį, gali kilti pavojingu situacijų.
• Akumuliatoriams ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Krovikli, tinkantj tik nurodytiems akumuliatorių tipams, naudojant kitiems akumuliatoriams ikrauti, kyla gaisro pavojus.
  Nenaudojamo akumuliatoriaus ar kroviklio nelaikykite prie savaržėlių, monetų, raktų, vinių, varžtų arba kitų metalinių daiktų, kurie galėtų trumpai sujungti akumuliatoriaus arba kroviklio kontaktus. Trumpai sujungus akumuliatoriaus arba kroviklio kontaktus, yra pavojus nusideginti arba sukelti gaisrą.
• Akumuliatoriaus nelaikykite ant kroviklio. Akumuliatorių visada nuimkite nuo kroviklio po įkrovimo proceso.

2.3 Su akumuliatoriais elgtis atsargiai

Laikykitės žemiau pateiktų saugaus naudojimo ir darbo su ličio jonų akumuliatoriais saugos nuorodu. Nesilaikant šių nurodymų, galimas odos sudirginimas, sunkūs sužalojimai dėl ėsdinančio poveikio, cheminiai nudegimai, gaisro ir / arba sprogimo pavojus.
- Akumuliatorius naudokite tik nepriekaištingos techninės būklės.
Kad išvengtumėte akumuliatoriaus pažeidimų ir sveikatai labai kenksmingų skysčių ištekėjimo, su akumuliatoriumi elkitės labai atsargiai!
- Akumuliatorius draudžiama modifikuoti ar kaip nors kitaip jais manipuliuoti!
- Akumuliatorius draudžiama ardyti, spausti, kaitinti iki aukštesnės kaip 80 °C (176 °F) temperatūros arba deginti.
Nenaudokite ir nejkraukite akumuliatorių, kurie buvo sutrenkti arba kaip nors kitaip pažeisti. Reguliariai tikrinkite, ar nėra akumuliatoriaus pažeidimo požymių.
▶ Niekada nenaudokite utilizuotų arba remontuotų akumuliatorių.
- Akumuliatoriaus arba akumuliatorinio elektrinio įrankio niekada nenaudokite vietoje plaktuko.
▶ Saugokite akumuliatorius nuo tiesioginių saulės spindulių, aukštesnės temperatūros, kibirkščių ir atviros ugnies. Tai gali sukelti sprogimą.
Baterijos polių nelieskite pirštais, įrankiais, papuošalais ar kitokiais elektrai laidžiais daiktais. Tai gali pažeisti akumuliatorių, taip pat padaryti materialinių nuostolių ir sužaloti.
▶ Saugokite akumuliatorius nuo lietaus, drègmès bei skysčiu. Isiskverbusi drègmè gali sukelti trumpaji jungima, elektros smūgj, nudegima, gaisra ir sprogima.
- Naudokite tik šio tipo akumuliatoriams skirtus kroviklius ir elektrinius įrankius. Laikykitės atitinkamoje naudojimo instrukcijoje pateiktų duomenų.
▶ Nenaudokite ir nelaikykite akumuliatoriaus sprogioje aplinkoje.

- Jeigu i rankas paimtas akumuliatorius atrodo karštas, jis gali būti sugedęs. Padėkite akumuliatorių matomoje, nedegioje vietos pakankamu atstumu nuo degių medžiagų. Leiskite akumuliatoriui atvėsti. Jei akumuliatorius po valandos vis dar yra per karštas paimti i rankas, jis yra sugedęs. Kreipkitės į Hilti techninės priežiūros centra, arba perskaitykite šį dokumentą „Hilti ličio jonų akumuliatorių saugos ir naudojimo nurodymai“.

Laikykitės specialiųjų direktyvų, galiojančių ličio jonų akumuliatorių transportavimui, sandėliavimui ir naudojimui.

Perskaitykite Hilti ličio jonų akumuliatorių saugos ir naudojimo nurodymus, kuriuos rasite nuskenavę QR kodą, esantį šios naudojimo instrukcijos gale.

3 Aprašymas

3.1 Prietaiso vaizdas 1

① Akumuliatorius
② Akumuliatoriaus büsenos rodmuo
③ Akumuliatoriaus atblokavimo mygtukas
④ Kroviklio darbo režimo rodmuo
⑤ Skylès, skirtos montuoti prie sienos
⑥ Akumuliatoriaus prijungimo vieta

3.2 Naudojimas pagal paskirti

Aprašytasis prietaisas yra portatyvinis kroviklis Hilti ličio jonų akumuliatoriams, kurių nominalioji įtampa yra 21,6 V, įkrauti. Priklausomai nuo modifikacijos konkrečioms šalims, jis skirtas jungti prie 100–127 V arba 220–240 V kintamosios įtampos elektros tinklo.

Kroviklj galima pastatyti ant plokščio pagrindo arba sumontuoti ant sienos.

• Su šiuo prietaisu leidžiamus naudoti Hilti ličio jonų akumuliatorius rasite šiame sąraše.
• Ne visus akumuliatorius galima jsigyti visose rinkose.

Gaminio duomenys

Kroviklis C 4-22
Karta 02
Serijos Nr.	1 - 999999999999

3.3 Akumuliatorių įkraukite vadovaudamiesi kroviklio naudojimo būklės vaizdavimo ekranas

Būsena	Reikšmė
Diodas šviečia žalia spalva.	Kroviklis parengtas naudoti.
Diodas nešviečia.	Kroviklis neparengtas naudoti.

3.4 Ličio jonų akumuliatoriaus rodmenys krovimo proceso metu

Kai Hilti Nuron ličio jonų akumuliatorius prijungtas prie Hilti kroviklio, akumuliatoriaus būsenos rodmuo rodo akumuliatoriaus įkrovos lygį bei galimus klaidų pranešimus.

Būsena	Reikšmė
Vienas (1) šviesos diodas lėtai mirksi žaliai	Akumuliatorius kraunamas, įkrovos lygis: ≤ 20 %
Būsena Reikšmė
Vienas (1) šviesos diodas šviečia žalia spalva, vienas (1) šviesos diodas lėtai mirksi žalia spalva	Akumuliatorius kraunamas, įkrovos lygis: 21-40 %
Du (2) šviesos diodai šviečia žalia spalva, vienas šviesos diodas lėtai mirksi žalia spalva	Akumuliatorius kraunamas, įkrovos lygis: 41-60 %
Trys (3) šviesos diodai šviečia žalia spalva, vienas (1) šviesos diodas lėtai mirksi žalia spalva	Akumuliatorius kraunamas, įkrovos lygis: 61-80 %
Keturi (4) šviesos diodai šviečia žalia spalva Akumuliatorius kraunamas, įkrovos lygis: ≥ 80 %
Nei vienas šviesos diodas nešviečia Akumuliatorius yra visiškai įkrautas, įkrovimo procesas baigtas.
Vienas (1) šviesos diodas greitai mirksi geltona spalva, po to vienas arba keli šviesos diodai šviečia spalva	Krovimo procesas nutrauktas. Akumuliatoriaus temperatūra gali būti už leistino temperatūros dia pazono ribų.Krovimo procesas tęsiamas automatiškai, kai tik vėl tenkinami reikalingi parametrai. Jei reikia, akumuliatorių atvėsinkite arba pašildykite iki rekomenduojamos krovimo temperatūros.
Vienas (1) šviesos diodas greitai mirksi raudonai	Ličio jonų akumuliatorius užblokuotas, jo nebega-lima naudoti. Kreipkitės į Hilti techninės priežiūro centra.

3.5 Ličio jonų akumuliatoriaus būklės rodmenys

Hilti rekomenduoja užklausti ličio jonų akumuliatoriaus būklės prieš kiekvieną krovimo procesą. Norėdamiužklaustiapie akumuliatoriausbūklę, ilgiau nei tris sekundes spauskite akumuliatoriaus atblokavimo mygtuką. Sistema neatpažįsta galimo netinkamo baterijos veikimo, kuris yra neleistino baterijos naudojimo pasekmė, pvz., jai nukritus, ją pažeidus arba esant išorinių pažeidimų dėl karščio.

Būsena Reikšmė
Visi šviesos diodai šviečia kaip signalinės lemutė ir po to (1) vienas šviesos diodas nuolat šviečia žalia spalva.	Akumuliatorių galima naudoti toliau.
Visi šviesos diodai šviečia kaip signalinės lemutė ir po to (1) vienas šviesos diodas greitai mirksi tona spalva.	džklausa dėl akumuliatoriaus būklės negalėjo būti gaigta. Procedūrą pakartokite arba kreipkitės i Hilti techninės priežiūros centra.
Visi šviesos diodai šviečia kaip signalinės lemutė ir po to (1) vienas šviesos diodas nuolat šviečia raudona spalva.	dei prijungtą prietaisą galima naudoti toliau, likusi akumuliatoriaus talpa yra mažesnė kaip 50%. Jei prijungto prietaiso toliau naudoti nebegalima, vadinasi akumuliatoriaus eksploatavimo laikas bai-gėsi ir jį reikia pakeisti. Kreipkitės i Hilti techninės priežiūros centra.

3.6 Tiekiamas komplektas

Kroviklis, naudojimo instrukcija.

Daugiau Jūsų turimam prietaisui skirtų sisteminių reikmenų rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group

4 Techniniai duomenys

	C 4-22
Svoris pagal „EPTA Procedure 01“	0,55 kg(1,213 lb)
Nominalioji išėjimo įtampa	10,8 V ... 21,6 V
Didžiausioji išėjimo galia	90 W
Laikymo temperatūra	-20 °C ... 70 °C(-4,0 °F ... 158,0 °F)
Darbinė aplinkos temperatūra	-17 °C ... 60 °C(1,4 °F ... 140,0 °F)

5 Naudojimas

ISPÉJIMAS

Pavoju kelia pažeistas kabelis! Darbo metu pažeidę elektros maitinimo arba ilginimo kabelj, nedelsdami atjunkite jì ir prietaisą nuo elektros tinklo. Pažeistų vietų nelieskite!

• Visus prijungimo kabelius reguliariai tikrinkite.
  ▶ Pažeistus ilginimo kabelius pakeiskite.
  ▶ Priešingu atveju susisiekite su Hilti techninės priežiūros centru.

Rekomenduojama naudoti apsauginę nuotėkio relę (RCD), kurios didžiausia išjungimo srovė yra 30 mA.

5.1 Kroviklio ijungimas ir akumuliatoriaus krovimas

ISPÉJIMAS

Sprogimo pavojus, kraunant neleistinas naudoti baterijas. Dėl to galima susižaloti ir pažeisti kroviklj.

▶ Nekraukite pakartotinai nejkraunamų baterijų.
▶ Naudokite tik šiam krovikliui Hilti skirtus naudoti akumuliatorius.

ATSARGIAI

Trumpasis jungimas dėl drėgmės Dėl to galima pažeisti prietaisą.

▶ Prietaisą naudokite tik uždarose patalpose.
▶ Prietaisą saugokite nuo drègmès.

1. Maitinimo kabelio kištuką įstatykite į elektros lizda.
   ▶ Diodas šviečia žalia spalva.
2. Akumuliatorių įstatykite į akumuliatoriaus prijungimo vietą.
3. Akumuliatorius kraunamas.
4. Kai akumuliatorius jkrautas, išimkite akumuliatorių iš kroviklio.

6 Priežiūra ir einamasis remontas

ISPÉJIMAS

Pavojų kelia elektros smūgis! Priežiūra ir einamasis remontas, kai maitinimo kabelio kištukas įstatytas i elektros lizdą, gali tapti sunkių sužalojimų ir nudegimų priežastimi.

Prieš pradedant bet kokius priežiūros ir einamojo remonto darbus, maitinimo kabelio kištuką ištraukti iš elektros lizdo!

Priežiūra

• Atsargiai pašalinti prilipusius nešvarumus.
• Korpusa valyti tik šiek tiek sudrėkinta šluoste. Nenaudoti silikono turinčių priežiūros priemonių, nes jos gali pakenkti plastikinėms detalėms.

Einamasis remontas

• Reguliariai tikrinti, ar matomos dalys nėra pažeistos ir ar valdymo elementai veikia nepriekaištingai.
• Nenaudoti pažeisto ir / arba turinčio veikimo sutrikimų prietaiso. Nedelsiant kreiptis i Hilti techninės priežiūros centra dėl remonto.
• Baigus techninės priežiūros ir einamojo remonto darbus, sumontuoti visus apsauginius įtaisus ir patikrinti jų veikimą.

Kad eksploatacija būtų patikima, naudokite tik originalias atsargines dalis ir eksploatacines medžiagas.

Mūsų aprobuotas atsargines dalis, eksploatacines medžiagas ir reikmenis savo prietaisui rasite vietinėje Hilti Store arba tinklalapyje www.hilti.group.

6.1 Elektros maitinimo kabelio keitima 2

PAVOJUS

Sužalojimo pavojus! Elektros smūgio pavojus.

- Prietaisą techniškai prižiūrėti ir remontuoti leidžiama tik įgaliotam ir instruktuotam personalui! Šis personalas turi būti specialiai instruktuotas apie galimus pavojus.

Jeigu elektros maitinimo kabelis pažeistas, jj reikia pakeisti.

Laikykitės savo šalyje galiojančių nuostatų dėl elektrotechninės saugos.

1. Kroviklio maitinimo kabelio kištuką ištraukite iš elektros lizdo.
2. Ištraukite guminę stovėjimo kojelę iš dangtelio ir išmontuokite po juo esantį tvirtinimo varžta.

Medžiaga

„Torx®“ atsuktuvas T10

1. Atidarykite dangtelj.

2. Nufotografuokite arba pasibraižykite, kad atsimintumėte, kaip yra nutiestas maitinimo kabelis.

3. Plokščiuoju atsuktuvu atsargiai įspauskite vieną iš spaustuku, kad atpalaiduotumėte laidą. Ištraukite laidą iš spaustuko. Pakartokite veiksmus antram laidui ir po to pašalinkite pažeistą elektros maitinimo kabelį.

4. Sumontuokite nauja elektros maitinimo kabelj. Plokščiuoju atsuktuvu įspauskite spaustuką ir stumkite laidą i spaustuką. Atleiskite spaustuką ir patikrinkite, ar laidas tvirtai laikosi. Pakartokite veiksmus antram laidui.

Medžiaga

Elektros maitinimo kabelis
2289588	(EU, 220-240V)
2289589	(US, 110-120V)
2289910	(GB, 220-240V)
2300624	(GB, 100-120V)
2289911	(KR, 220-240V)
2289912	(RU, 220-240V)
2289913	(BR, 220-240V)
2289914	(JP, 100-120V)
2289915	(AUS 220-240V)
2289917	(ARG, 220-240V)

Pasirinkite savi krovikliui tinkamą maitinimo kabelį iš šios lentelės arba kreipkitės į Hilti techninės priežiūros centra.

1. Elektros maitinimo kabelj i kabelio kanala jdėkite taip, kaip jis buvo kabelio kanale prieš keitimą. Kaip pagalba pasinaudokite anksčiau padaryta nuotrauka arba savo brėžiniu.
2. Uždarykite dangtelj per ir vėl įstatykite tvirtinimo varžta.
3. Guminę stovėjimo kojelę vėl įstatykite į dangtelį.
4. Maitinimo kabelio kištuką vėl jjunkite i elektros lizda ir patikrinkite, ar kroviklis veikia tinkamai.

- Šviesos diodas šviečia: kroviklis veikia nepriekaištingai.

- Šviesos diodas nešviečia: kroviklis veikia netinkamai.

- Susisiekite su Hilti techninės priežiūros centru.

7 Transportavimas ir sandėliavimas

Transportavimas

• Atkreipkite dėmesį, kad transportuojamas prietaisas būtų saugioje padėtyje.
  ▶ Po kiekvieno transportavimo tikrinkite, ar matomos dalys néra pažeistos ir ar valdymo elementai veikia nepriekaištingai.

Sandèliavimas

• Ši prietaisą laikykite / sandėliuokite tik su iš elektros lizdo ištrauktu maitinimo kabelio kištuku.
• Ši prietaisą laikykite sausoje ir vaikams bei neigaliotiems asmenims neprieinamoje vietoje.
  ▶ Po ilgesnio sandėliavimo tikrinkite, ar matomos dalys nėra pažeistos ir ar valdymo elementai veikia nepriekaištingai.

8 Pagalba sutrikus veikimui

Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės i Hilti techninės priežiūros centra.

Sutrikimas Galima priežastis Sprendimas
Diodas nešviečia. Neprijungtas maitinimo kabelio kištukas.	► Maitinimo kabelio kištuką įstatykite į elektros lizdą.
Prietaiso gedimas.. ► Prietaisą išimkite ir vėl įstatykite.Jei šviesos diodas vis dar išjungtas, kreipkitės įHilti techninės priežiūros centra.
Elektros maitinimo kabelis pažeis-tas.	► Pakeiskite elektros maitinimo kabelį. → psl. 125
Kroviklis sugedęs.	► Prietaisą pristatykite remontuoti įHilti techninės priežiūros centra.

9 Utilizavimas

Hilti prietaisai yra pagaminti iš medžiagų, kurias galima naudoti antrą kartą. Būtina antrinio perdirbimo sąlyga yra tinkamas medžiagų išrūšiavimas. Daugelyje šalių Hilti priims Jūsų nebenaudojamą prietaisą perdirbti. Apie tai galite pasiteirauti artimiausiame Hilti techninės priežiūros centre arba savo prekybos konsultanto.

Elektrinių įrankių, elektroninių prietaisų ir akumuliatorių neišmeskite į buitinius šiukšlynus!

10 FCC (JAV Federalinė ryšių komisija) / IC (Kanados sertifikavimo žinyba) deklaracija

Šis prietaisas atitinka FCC (JAV Federalinė ryšių komisija) nuostatų 15 dalį ir IC (Kanados sertifikavimo žinyba) normą RSS-210. Prietaisą pradėti eksploatuoti leidžiama tik kai tenkinamos šios dvi sąlygos:

1. Šis prietaisas neturi skleisti kenksmingų trikdžių.
2. Šis prietaisas turi toleruoti priimamus trikdžius, net ir tokius, kurie gali sukelti nepageidaujamą jo veikimą.

11 Gamintojo teikiama garantija

Kilus klausimų dėl garantijos sąlygų, kreipkitės į vietinį Hilti partnerį.

12 Daugiau informacijos

13 Hilti ličio jonų akumuliatoriai

Saugos ir naudojimo nurodymai

Šioje instrukcijoje sąvoka „akumuliatorius“ reiškia įkraunamus „Hilti“ ličio jonų akumuliatorius, sudarytus iš daugelio ličio jonų sekciju. Jie yra skirti „Hilti“ elektriniams įrankiams, ir būtent su šiais įrankiais juos leidžiama naudoti. Naudokite tik originalius Hilti akumuliatorius!

Aprašymas

Hilti akumuliatoriuose yra jrengtos sekciju valdymo ir apsaugos sistemos.

Akumuliatorius sudaro sekcijos, kuriose yra gebantys jsiminti ličio jonų junginiai, kurie užtikrina didelį specifinį energijos tankį. Ličio jonų sekcijų atminties efektas yra labai mažas, tačiau jos labai jautriai reaguoja į jėgos poveikį, visišką iškrovimą ir aukštą temperatūrą.

Su Hilti akumuliatoriais leidžiamus naudoti prietaisus rasite savo Hilti Store arba tinklalapyje www.hilti.group.

Sauga

Laikykitės žemiau pateiktų saugaus naudojimo ir darbo su ličio jonų akumuliatoriais saugos nuorodu. Nesilaikant šių nurodymų, galimas odos sudirginimas, sunkūs sužalojimai dėl ėsdinančio poveikio, cheminiai nudegimai, gaisro ir / arba sprogimo pavojus.
Kad išvengtumėte akumuliatoriaus pažeidimų ir sveikatai labai kenksmingų skysčių ištekėjimo, su akumuliatoriumi elkitės labai atsargiai!
- Akumuliatorius draudžiama modifikuoti ar kaip nors kitaip jais manipuliuoti!
- Akumuliatorius draudžiama ardyti, spausti, kaitinti iki aukštesnės kaip 80 °C temperatūros arba deginti.
Nenaudokite ir nejkraukite akumuliatorių, kurie buvo sutrenkti arba kaip nors kitaip pažeisti. Reguliariai tikrinkite, ar nėra Jūsų akumuliatoriaus pažeidimo požymių.
- Niekada nenaudokite utilizuotų arba remontuotų akumuliatorių.
- Akumuliatoriaus arba akumuliatorinio elektrinio įrankio niekada nenaudokite vietoje plaktuko.
▶ Saugokite akumuliatorius nuo tiesioginių saulės spindulių, aukštesnės temperatūros, kibirkščių ir atviros ugnies. Tai gali sukelti sprogima.
Baterijos polių nepalieskite pirštais, įrankiais, papuošalais ar kitokiais elektrai laidžiais daiktais. Tai gali pažeisti akumuliatorių, taip pat padaryti materialinių nuostolių ir sužaloti.
▶ Saugokite akumuliatorius nuo lietaus, drègmès bei skysčių. Isiskverbusi drègmė gali sukelti trumpajį jungimą, elektros smūgį, nudegimą, gaisrą ir sprogimą.
- Naudokite tik šio tipo akumuliatoriams skirtus kroviklius ir elektrinius įrankius. Laikykitės atitinkamoje naudojimo instrukcijoje pateiktų duomenų.
▶ Nenaudokite ir nelaikykite akumuliatoriaus sprogioje aplinkoje.
Jeigu i rankas paimtas akumuliatorius atrodo karštas, jis gali būti sugedęs. Pastatykite akumuliatorių matomoje, nedegioje vietos pakankamu atstumu nuo degių medžiagų. Leiskite akumuliatoriui atvėsti. Jei akumuliatorius po valandos vis dar yra per karštas paimti i rankas, jis yra sugedęs. Laikykitės instrukcijų, pateiktų skyriuje Priemonės akumuliatoriui užsidegus.

Kaip elgtis su pažeistais akumuliatoriais

▶ Pažeidus akumuliatorių, visuomet susisiekite su vietiniu Hilti techninės priežiūros centru.
▶ Nenaudokite akumuliatoriaus, iš kure teka skystis.
Ištekėjus skysčiui, venkite tiesioginio jo sąlyčio su akimis ir (arba) oda. Tvarkydami akumuliatoriaus skystį visada mūvėkite apsaugines pirštines ir naudokite akių apsaugos priemonę.
Išsiliejusiam akumuliatorių skysčiui išvalyti naudokite tam tikslui skirtą cheminę valymo priemonę. Laikykitės eksploatavimo vietoje galiojančių akumuliatoriaus skysčio valymo direktyvų.
Sugedusj akumuliatorių įdékite į nedegų konteinerį ir užberkite sausu smėliu, kreidos milteliais (CaCO3) ar silikatu (vermikulitu). Paskui sandariai uždarykite dangtį ir laikykite konteinerį toliau nuo degių duju, skysčių ir kitų daiktų.
Konteinerj pristatykite utilizuoti j savo Hilti Store arba kreipkitės j vietinę kompetentingą utilizavimo jmonę. Laikykitės eksploatavimo vietoje galiojančių pažeistų akumuliatorių transportavimo direktyvų!

Kaip elgtis su nebeveikiančiais akumuliatoriais

• Atkreipkite dėmesį į nenormalų akumuliatoriaus veikimą, pvz., netinkamą įkrovimą, nejprastai ilgą įkrovimo trukmę, žymų galios sumažėjimą, nejprastą šviesos diodų aktyvumą arba ištekantį skystį. Tai yra vidinės problemos požymiai.
• Jeigu įtariate, kad akumuliatorius turi vidinių problemų, susisiekite su Hilti techninės priežiūros centru.
  Jeigu akumuliatoriaus nebeveikia, jo nebegalima jkrauti arba iš jo teka skystis, turite jl utilizuoti. Žr. skyrių Techninė priežiūra ir utilizavimas.

Priemonės akumuliatoriui užsidegus

! ISPÉJIMAS

Pavojų kelia degantys akumuliatoriai! Degantis akumuliatorius išskiria pavojingus ir sprogius skysčius bei garus, galinčius tapti sužalojimų dėl èsdinančio poveikio, nudegimų ar sprogimų priežastimi.

▶ Gesindami degančius akumuliatorius, naudokite asmenines apsaugos priemonės.
▶ Užtikrinkite pakankamą vėdinimą, kad galėtu išsisklaidyti pavojingi ir sprogūs garai.

HILTI

Intensyviai susidarant dūmams, nedelsdami palikite patalpa.
▶ Pajutę kvėpavimo takų dirginimą, kreipkitės i gydytoja.
▶ Prieš pradėdami bandyti gesinti, kvieskite ugniagesius.
▶ Degančius akumuliatorius gesinkite tik vandeniu didžiausiu galimu atstumu. Miltelių gesintuvai ir gesinimo audiniai ličio jonų akumuliatoriams gesinti netinka. Degančią aplinką galima gesinti įprastinėmis gesinimo priemonėmis.
▶ Nebandykite pajudinti didelio kiekio degančių akumuliatorių. Artimoje aplinkoje esančias nenukentėjusias medžiagas patraukite toliau, kad izoliuotumėte nukentėjusius akumuliatorius.

Kai yra neatvėstantis, rūkstantis arba degantis akumuliatorius:

Paimkite jì kastuvu ir įmeskite j kibirą su vandeniu. Dėl aušinančio poveikio išvengiama gaisro išplitimo į akumuliatoriaus sekcijas, kurios dar nepasiekė užsidegimo temperatūros.
▶ Laikykite akumuliatorių kibire ne trumpiau kaip 24 valandoms, kol jis visiškai atvės.
- Žr. skyrių Kaip elgtis su pažeistais akumuliatoriais.

Nurodymai dėl transportavimo ir sandėliavimo

• Darbinės aplinkos temperatūra nuo -17 iki +60 °C / nuo 1 iki 140 °F.
  ▶ Laikymo temperatūra nuo -20 iki +40 °C / nuo -4 iki 104 °F.
• Akumuliatorių nelaikyti ant kroviklio. Akumuliatorių visada nuimkite nuo kroviklio po įkrovimo proceso.
• Akumuliatorius laikyti vėsioje ir sausoje vietoje. Laikymas vėsioje vietoje ilgina akumuliatoriaus darbo trukmę. Jokiu būdu nelaikykite akumuliatorių saulės atokaitoje, ant šildymo prietaisų ar už lango stiklo.
  Akumuliatorius draudžiama siųsti paštu. Jei norite siųsti nepažeistus akumuliatorius, kreipkitės į pervežimų įmonę.
• Akumuliatorių niekada netransportuoti sumetus į krūvą su kitais daiktais. Transportuojamus akumuliatorius būtina saugoti nuo stiprių smūgių ir vibracijos, taip pat izoliuoti nuo bet kokių elektrai laidžių medžiagų ir kitų akumuliatorių, kad jie nesiliestų su kitų akumuliatorių poliais ir nesukeltų trumpojo jungimo. Laikykitės eksploatavimo vietoje galiojančių akumuliatorių transportavimo direktyvų.

Techninė priežiūra ir utilizavimas

Akumuliatorius visada turi būti švarus, ant jo neturi būti alyvos ar tepalo. Stebėkite, kad ant akumuliatoriaus nebūtų dulkių ir kitokių nešvarumų. Akumuliatorių valykite sausu, minkštu teptuku arba švaria, sausa šluoste.
Nenaudokite akumuliatoriaus, jeigu jo védinimo plyšiai yra užsikimše. Védinimo plyšius atsargiai išvalykite sausu, minkštu šepečiu.
▶ Saugokite, kad i vidu nepatektu pašaliniu daiktu.
▶ Saugokite, kad i akumuliatorių neprasiskverbtų drėgmė. Jeigu i akumuliatorių prasiskverbė drėgmė, elkitės su juo kaip su pažeistu akumuliatoriumi ir izoliuokite nedegiame konteineryje.

- Žr. skyrių Kaip elgtis su pažeistais akumuliatoriais.

• Dél netinkamo utilizavimo į aplinką pasklidusios dujos ar ištekėję skysčiai gali kelti grėsmę sveikatai. Akumuliatorių pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę. Laikykitės eksploatavimo vietoje galiojančių pažeistų akumuliatorių transportavimo direktyvų!
• Akumuliatorių neišmeskite į buitines atliekas.
• Akumuliatorius utilizuokite taip, kad jie negalėtų patekti i vaikų rankas. Kad būtų išvengta trumpojo jungimo, jungtis uždenkite elektrai nelaidžia medžiaga.
