NAUDOJIMO INSTRUKCIJA WG44G2M5NL SIEMENS

3.1 Stalviršio keitimas 300

3.1.1 Stalviršio nuemimas 300
3.1.2 Stalvirso uzdajimas 300

3.2 Antjuostes keitimas 301

3.2.1 Antjuostes nuemimas 301
3.2.2 Antjuostes uzdajimas 301

3.3 Skalbiklio stalicus keitimas 302

3.3.1 Skalbiklio stalicus iemimas 302
3.3.2 Skalbiklio stalicius jedjimas 302

3.4 Skalbiklio stalciaus dangtelio keitimas 303

3.4.1 Skalbiklio stalicus dangtelio nuemimas 303
3.4.2 Skalbiklio stlcius dangtelio uzdejimas 303

3.5 Dureliu keitimas 304

3.5.1 Dureliu nuemimas 304
3.5.2 Dureliu uzdijimas 304

3.6 Dureliq konstrukciniu daliu keitimas 305

3.6.1 Dureliu konstrukciniu daiu nuemimas 305
3.6.2 Dureliu konstrukciniu daiu uzdejimas 305

3.7 Dureliu sandariklio keitimas 306

3.7.1 Dureliu sandariklio nuemimas 306
3.7.2 Dureliu sandariklio uzdejimas 309

3.8 Dureliu užrakto keitimas 310

3.8.1 Dureliu ukrako nuemimas 310
3.8.2 Dureliu užraktó sumontavimas 311

3.9 Bugno apsvietimo keitimas 312

3.9.1 Bugno apsvietimo nuemimas 312
3.9.2 Bugno apsvietimo sumontavimas 312

3.10 Siurblio dangtelio keitimas 313

3.10.1 Siurblio dangtelio nuemimas 313
3.10.2 Siurblio dangtelio uzdejimas 313

3.11 Priekinio skydo keitimas 314

3.11.2 Priekinio skydo uzdajimas 316

3.11.1 Priekinio skydo nuemimas 314

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamento (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kientu aptarnavimo tarnyba. Mes atsakysime uz zalq tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai susideda iš simulioi ir signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispéjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispéjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
A ISPÉJIMAS	Nepaisant ispéjamojo pranešimo, gali ištiki mirtis arba sunkūs sužalojimai.
A PERSPÉJIMAS	Nepaisant ispéjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispéjamojo pranešimo, gali būti sugadistas turtas.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rusi. Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspéjamasis pranešimas
	Pavojinga elektrós jtampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dél sio dokumento

Pavojaus symbolism Reikşmè
	PavojusDSL karstu paviršu
	PavojusDSL stipraus magnetinio lauko
	PavojusDSL nejonizuojançiosios spindu- liuotès

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukuros

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apiie elektros smuqi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektrons smugio pavojus del daliu, kuriose yra itampa! Mirtis del elektron smugio

Pries pradéamiti remonta, ne maiziau kaip priès 60 sekundziutjunkite prieraisus nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojam toke bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

2021-02-16_8001214495 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 298 is 505

Bendr. simbolis Reiksmé
⓹	Žymi reikalingus irankius
⓺	Žymi reikalingas prielaidas
⓺⓸	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti]Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lengta (prieta)	so ek-rane

Lentele 3: Bendrieji simbolaii

Jrankiai ir pagalbinés priemonés

Paskyrimas lissami	informacija Vaizdai
Pagalbinis jrankis [15000155]	Jrankis plastikinéms dalims at-palaiduoti	###
-Torx T20° atsuktuvas su kiauryme [00340764]	100 mm, varžtams su saugos kaiščiu	###
Dinamometrinis ve-ržiaraktis [15000441]	Dinamometrinis veržiaraktis 20-100 Nm
Atsuktuvas su ipjova [00340854]	Menté 3,5 mm x 0,6 mm x 100 mm, apsauginé izoliacija 1000 V AC	###
Atsuktuvas su ipjova [00340855]	Menté 5,5 mm x 1,0 mm x 125 mm, apsauginé izoliacija 1000 V AC	###
Adatinés replés, kampines [00341269]	Igis 200 mm
Šonu pjaunančios replés [00342182]	Igis: 200 mm	###

Paskyrimas Issami	informacija Vaizdal
Kombinuotas ve- ržiaraktis [00340811]	Rakto platis 10°mm, M6
Combination wren- ch [00340814]	Rakto platis 13°mm, M8
Kombinuotas ve- ržiaraktis [00340817]	Rakto platis 17 mm, M10
Kombinuotas ve- ržiaraktis [15000459]	Rakto platis 16°mm, M10

Remontas

3.1 Stalvirso keitimas

Specialus jrankiai.

Tusciaviduris TORX antgalis 6,30mm (1/4") 152mm, varztams su [00341272] TX20, ilgas saugos kai ciu

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.1.1 Stalvirso nuemimas

1. Issukite varztus (1).
2. Nustumkite stalviršj prietaiso galo link (2).
3. Nuimkite stalvirshi, keldami jj aukstyn (3).

3.1.2 Stalvirsiuuzdjimas

Uzdekite atvirkscia eiles tvarka.

Remontas

3.2 Antjuostes keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Nuimtas stalvirsis. 300
Isimtas skalbiklio stalicus.-302

3.2.1 Antjuostes nuemimas

1. 1. Issukite varztus (1).

2. Atpalaiduokite spraudes (2, 3).

1. Atjunkite valdymo bloko kistukinj kontaktq.
2. Nuimkite antjuoste.

3.2.2 Antjuostes uzdajimas

Uzdekite atvirksia eile svarka.

Remontas

3.3 Skalbiklio stalciaus keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.3.1 Skalbiklio stalciaus isemimas

1. Istraukite skalbiklio stalicu.
   2.1.Paspauskite jdekla (1) zemyn.

2. Isimkite skalbiklio stalicq (2).

3.3.2 Skalbiklio staliciusjdejimas

Uzddekite atvirksia eilestvarka.

Remontas

3.4 Skalbiklio stalciaus dangtelio keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalicus. 302

3.4.1 Skalbiklio stalciaus dangtelio nuemimas

1. Atpalaiduokite spreudes.

1. Nuimkite skalbiklio stalicus dangtelj.

3.4.2 Skalbiklio stalicus dangtelio uzdejimas

Uzddekite atvirksica eilestvarka.

Remontas

3.5 Dureliu keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Durelles atidarytos.

3.5.1 Dureliu nuemimas

1.

DÉMESIOI

Pavojus, kad atpalaidavus varztus dalys nukris!
Gali buti sugadintosKitos prietaiso dallas arba klienamai pvz.
grindys.
Apsaugokite konstrukcine dalj, kad ji nenukristu.

A PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalyns nukris!
Krentancios dalys gali suzeisti.
Apsaugokite konstrukcine dalj, kad ji nenukristu.

Isukite varzus (1).

1. Nuimkite dureles, keldami aukstyn.

3.5.2 Dureliuuzdèjimas

Uzdekite atvirksia eilestvarka.

Remontas

3.6 Dureliu konstrukcini daliu keitimas

PERSPEJIMAS

Atvira vyriu sritis!

Galima prisispausti / prisivertipirstus
Nekiskite ranku j vryiu sriti.
Muvekite apsaugines pirstines.

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atiungtas nuo yandens tiekimo.
Dureles nuimtos.→304

3.6.1 Dureliu konstrukciniu daiu nuemimas

lsardykite dureles nuo isores vidaus link.

3.6.2 Dureliu konstrukciniu daiu uzdejimas

Uzddekite atvirksia eilestvarka.

Remontas

3.7 Dureliu sandariklio keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalicus.302
Dureles nuimtos.304
Siurblio dangtelis nuimtas. 313

3.7.1 Dureliu sandariklio nuemimas

1.

ISPEJIMAS

Paverstu pletaisu slydimas! Galimi kaulu luziai ir prispaudimai Apsaugokite pletaisus, kad jie nepaslystu.

Pakelkite prietaiso priekj.

1. Atpalaiduokite varzus priekinio skydo apacioje (1).

1. Nuleiskite prietaisa.

Remontas

1. Issukite varzts siurblo sitye (2). 5. 1. Atpalaiduokite varzts uxpakalinje prietaiso pusje (1).

1. Nuimkite stalviršj (2, 3).

2021-02-16_8001214495 Autoriyeis priklauso,BSH Hausgerate GmbH Psl. 307 is 505

Remontas

6.1. Issukite varzus (1).

1. Atpalaiduokite antjuostiges sprauss (2, 3), 3. Atpalaiduokite dozatiorius korpus varztu

7. Nuimkite antjuoste.

1. Nuimkite virsuje esantj bugno apsvietimo laikiklj.

9.

DEMESIOI

Pavojus sugadinti pavirsius!

Naudojant netinkamus jrankius galima subraizyi prietaiso pavirsi.
Nordami pakeisti verziamaji ziieda, naudokite tik plastikinius jrankius.

Plastikini jrankiu nuimkite verziamaji ziied nao tarpinés.

1. Atpalaiduokite duru sandariklj nuo priekinio skydo.

2. Atjunkite nuo dureliu uzraktokabeliu jungtj.

Remontas

1. Alpalaiduokite varztus priekinio skydo virsuje (3).

1. Nuimkile priekin skyda.

2. Atjunkite visas zamungjungtis.

1. Nuimkite dureliq sandariklj.

3.7.2 Dureliu sandariklio uzdejimas

ISPEJIMAS

Pavojus, kad netinkamai igrenus nukris dalys! Susizalojimas arba prietaiso sugadinomas.

Priverzkite duru tarpinés itempimo zieda taikydami 3,4 Nm jega.

Uzdekite atvirksica eiles tvarka.

Remontas

3.8 Dureliu užrakto keitimas

Kaip gamintojas, esame jsipareigoje clients pateikti atsargini duru uzrakta, jskaitant remonto instrucjias, pagal Reglamenta (ES) 2019/2023. Taiau norime akriepi demesi, kad pakeitus duru uzrakta, pries pradedant naodoti prietaisa, kvalifikuotas elektrkas privalo atlikt elektrotechnines saugos bandyma. Sis asmuo turi buti kualifikuotas pagal salyje gaiojancius jstatymus, reglamentus ir standartus.

PAVOJUS Elektros smugio pavojus del da Pavojus gvybei del elektros smug

Elektrines dalis remontuoti turi kyalifikuoti elektrikai.
Po remonto pasirupinkite, kad butu atiktas saugos bandymas pagal VDE 0701 arba salyje gaiojancius reglamentus.

PERSPEJIMAS Astrios korpso briaunos! Galima jsipjauti Movekite apsaugines pirsti

ISPEJIMAS Paverstu prietaisu slydimas! Galimi kaulu luziair prispaudimai Apsaugokile prietaisus, ka

Pavojus, kad atpalaidavus varz Krentancios dalys gali suzeisti. -Apsaugokite konstrkcing

DÉMESIO! Pavojus, kad atpalaldavus varž Gali büti sugadintos kitos prietaïs dys. Apsaugokite konstrukcine

Reikalavimas.

Prietaias atjungtas nuo maitinimo saltinio. Prietaias atjungtas nuo vandens tiekimo.

Prietaisaiyra laisvailprieinami.
Nuimtas stalviris. 300
Antjuosté nuimta.
Dureles nuimtos.304
Verziamasis ziedas nuimtas.
Priekinis skydas nuimits.
Dureli sandariklis nuimtas.

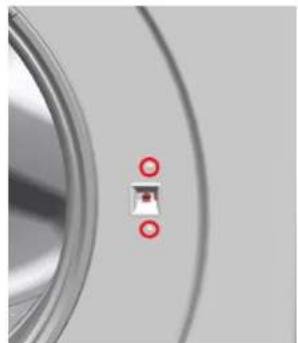

3.8.1 Dureliu užrakto nuémimas

1. Atjunkite dureliu užrakto kistuka.
2. Atpalaiduokite dureliu uzrakta.

1. Nuimkite dureliu uzrakta.

Remontas

3.8.2 Dureliu užraktó sumontavimas

Uzdekite atvirkscia eilestvarka.

2021-02-16_8001214495 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 311 is 505

Remontas

3.9 Bugno apsvietimo keitimas

Astrios korpuso briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Paverstu prietaisu slydimas!

Galimi kaulu lužiai ir prispaudimai

ApsaugokitePrietaisus, kad jie nepasystu.

Pavous, kad atpalaidavus varztus dalsnukris!

Krentancios dalys gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitos prietaiso dalys arba klien to namai pvz. grin

dys.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Reikalavimas.

Prietaisasatjungtas nu maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Prietaisai yra laiyai prieinami.
Nuiimtas stalvirsis. 300
Isimtas skalbiklio stalicus. 302
Antjuosté nuimta.

3.9.1 Bugno apsvietimo nuemimas

1. Istraukite bugno apsvietimo laikiklj is prietaiso.
2. Atjunkite elektrós jungtis.
3. Nuimkite bugno apsvietima nuo apsvietimo laikiklio.

3.9.2 Bugno apšviétrimo sumontavimas

Uzdekite atvirksia eles tvarka.

Remontas

3.10 Siurblio dangtelio keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.10.1 Siurblio dangtelio nuemimas

1. Atidarykite siurbli dangtelj.

1. Nuimkite siurblio dangtelj.

3.10.2 Siurblio dangtelio użdéjimas

Uzdekite atvirksia eles tvarka.

Remontas

3.11 Priekinio skydo keitimas

PERSPEJIMAS

Astrios korpuso briaunos! Galima jispjauti

Muvekite apsaugines pirstines.

Reikalavlmas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stlcius. 302
Dureles nuimtos.-304
Dureliu sandariklis nuimtas.
Siurblio dangtelis nuimtas.→313

3.11.1 Priekinio skydo nuemimas

1.

ISPEJIMAS

Paverstu prietalsu slydimas!

Galimi kauli luziairisprpaudimai

Apsaugokite prietaisus, kad jie nepasystu.

Pakelkite prietaisoPriekj.

1. Issukite apacioje esancius varzus (1).

1. Nuleiskite prietaisa.

Remontas

4.1. Issukite varzus (1).

1. Nustumkite stalvirš prietaiso galo link (2).
2. Nuimkite stalviršj, keldami jj aukstyn (3).

5.1. Isukite varzus (1).

1. Atpalaiduokite spraudes (2, 3).

1. Nuimkite antjuoste.

7.

PERSPJEJIMAS

Pavojus, kad at palpadavus varztus dalys nukris!
Krentanci dals yas gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Remontas

DÉMESIOI

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitosprietaisaldyasarba klienamai pvz.

grindys.

Apsaugokite konstrukcine dalj. kad ji nenukristu.

Issukite priekyje esancius varztus, pradedami nuo varzty apacioje, o tada - virsuje

(2,3).

1. Nuimkite priekinj skyda.

3.11.2 Priekinio skydo uždéjimas

Uzdekite atvirksia eilestvarka.
