NAUDOJIMO INSTRUKCIJA HFW7720EWMP HAIER

Dėkojame, kad įsigijote „Haier“ gaminį. Prieš naudodami šį prietaisą, atidžiai perskaitykite šias instrukcijas. Instrukcijose yra svarbios informacijos, kuri padės geriausiai naudotis prietaisu ir užtikrinti saugų ir tinkamą jo įrengimą, eksploatavimą ir priežiūrą. Laikykite šį vadovą patogioje vietoje, kad visada galėtumėte juo vadovautis ir saugiai bei tinkamai naudoti prietaisą. Jei prietaisą parduodate, atiduodate arba paliekate persikeldami į kitą būstą, taip pat turite perduoti šį vadovą, kad naujasis savininkas galėtų susipažinti su prietaisu ir saugos įspėjimais.

Simbolių paaiškinimas Įspėjimas – svarbi saugos informacija

Padėkite apsaugoti aplinką ir žmonių sveikatą. Išmeskite pakuotę į atitinkamus konteinerius skirtus perdirbimui. Padėkite perdirbti elektros ir elektronikos prietaisų atliekas. Neišmeskite šiuo simboliu pažymėtų prietaisų su buitinėmis atliekomis. Grąžinkite gaminį į vietos perdirbimo įmonę arba kreipkitės į savivaldybės biurą.

ĮSPĖJIMAS! Traumos arba uždusimo pavojus! Šaldytuvai ir dujos turi būti utilizuojami profesionaliai. Prieš tinkamai utilizuodami įsitikinkite, kad šaldalo kontūro vamzdeliai nepažeisti. Atjunkite prietaisą nuo maitinimo šaltinio. Nupjaukite maitinimo kabelį ir išmeskite. Išimkite padėklus ir stalčius, taip pat durelių fiksatorių ir tarpiklius, kad vaikai ir naminiai gyvūnai neužsidarytų prietaise.3 Turinys

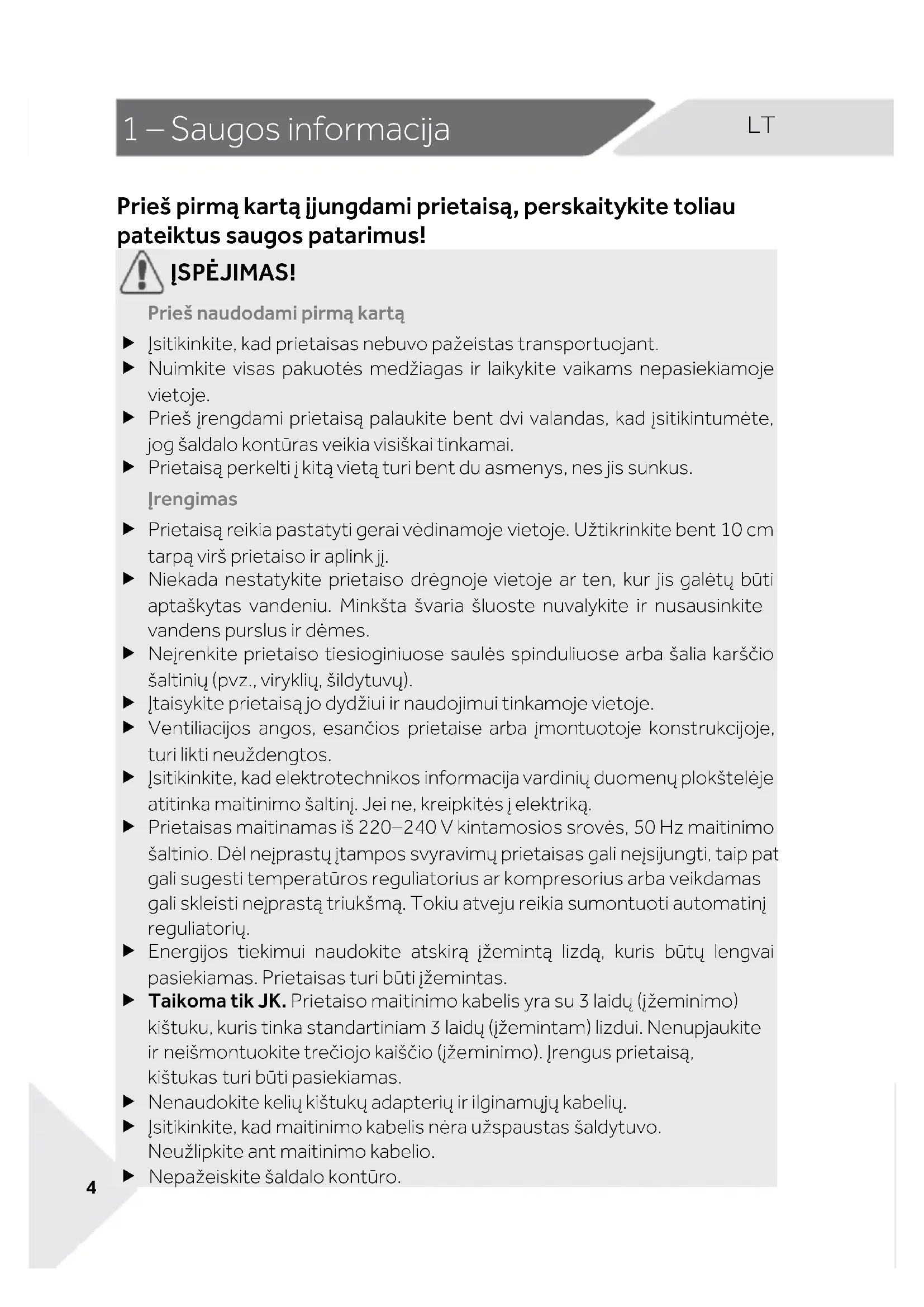

1 1 – Saugos i nformacija Saugos informaci ja Prieš pirmą kartą įjungdami prietaisą, perskaitykite toliau pateiktus saugos patarimus!

ĮSPĖJIMAS! Prieš naudodami pirmą kartą Įsitikinkite, kad prietaisas nebuvo pažeistas transportuojant. Nuimkite visas pakuotės medžiagas ir laikykite vaikams nepasiekiamoje vietoje. Prieš įrengdami prietaisą palaukite bent dvi valandas, kad įsitikintumėte, jog šaldalo kontūras veikia visiškai tinkamai. Prietaisą perkelti į kitą vietą turi bent du asmenys, nes jis sunkus. Įrengimas Prietaisą reikia pastatyti gerai vėdinamoje vietoje. Užtikrinkite bent 10 cm tarpą virš prietaiso ir aplink jį. Niekada nestatykite prietaiso drėgnoje vietoje ar ten, kur jis galėtų būti aptaškytas vandeniu. Minkšta švaria šluoste nuvalykite ir nusausinkite vandens purslus ir dėmes. Neįrenkite prietaiso tiesioginiuose saulės spinduliuose arba šalia karščio šaltinių (pvz., viryklių, šildytuvų). Įtaisykite prietaisą jo dydžiui ir naudojimui tinkamoje vietoje. Ventiliacijos angos, esančios prietaise arba įmontuotoje konstrukcijoje, turi likti neuždengtos. Įsitikinkite, kad elektrotechnikos informacija vardinių duomenų plokštelėje atitinka maitinimo šaltinį. Jei ne, kreipkitės į elektriką. Prietaisas maitinamas iš 220–240 V kintamosios srovės, 50 Hz maitinimo šaltinio. Dėl neįprastų įtampos svyravimų prietaisas gali neįsijungti, taip pat gali sugesti temperatūros reguliatorius ar kompresorius arba veikdamas gali skleisti neįprastą triukšmą. Tokiu atveju reikia sumontuoti automatinį reguliatorių. Energijos tiekimui naudokite atskirą įžemintą lizdą, kuris būtų lengvai pasiekiamas. Prietaisas turi būti įžemintas. Taikoma tik JK. Prietaiso maitinimo kabelis yra su 3 laidų (įžeminimo) kištuku, kuris tinka standartiniam 3 laidų (įžemintam) lizdui. Nenupjaukite ir neišmontuokite trečiojo kaiščio (įžeminimo). Įrengus prietaisą, kištukas turi būti pasiekiamas. Nenaudokite kelių kištukų adapterių ir ilginamųjų kabelių. Įsitikinkite, kad maitinimo kabelis nėra užspaustas šaldytuvo. Neužlipkite ant maitinimo kabelio. Nepažeiskite šaldalo kontūro.5 1 – Saugos informacija

ĮSPĖJIMAS! Kasdienis naudojimas Šį prietaisą gali naudoti vaikai nuo 8 metų ir asmenys, kurių fiziniai, jutiminiai ar protiniai gebėjimai yra riboti arba kurie neturi patirties ir žinių, jei jie prižiūrimi arba jiems duoti nurodymai, kaip saugiai naudoti prietaisą, ir jie supranta su tuo susijusius pavojus. Neleiskite prie prietaiso artintis vaikams iki 3 metų, nebent jie būtų nuolat prižiūrimi. Vaikai negali žaisti su prietaisu. Jei prie prietaiso nuteka akmens anglių dujų ar kitų degiųjų dujų, užsukite tekančių dujų čiaupą, atidarykite duris, langus, ir neatjunkite šaldytuvo ar kito prietaiso maitinimo kabelio kištuko. Atminkite, kad prietaisas nustatytas veikti esant tam tikram aplinkos temperatūros intervalui nuo 10 °C iki 43 °C. Prietaisas gali veikti netinkamai, jei ilgą laiką paliekamas aukštesnėje arba žemesnėje nei nurodyta temperatūroje. Nedėkite nestabilių daiktų (sunkių daiktų, talpyklų, pripildytų vandens) ant šaldytuvo viršaus, kad nesusižeistumėte jiems nukritus ar nepatirtumėte elektros smūgio, kurį sukelia sąlytis su vandeniu. Netraukite prietaiso paėmę už durelių lentynų. Durelės gali iškrypti, gali iškristi butelių laikiklis arba prietaisas gali apvirsti. Atidarykite ir uždarykite dureles tik suėmę už rankenų. Tarpas tarp durelių ir tarp durelių bei korpuso yra labai siauras. Nekiškite rankų į šias vietas, kad neprispaustų pirštų. Atidarykite arba uždarykite šaldytuvo dureles tik tada, kai jų judėjimo zonoje nėra vaikų. Nelaikykite ir nenaudokite degių, sprogių ar ėsdinančių medžiagų prietaise ar šalia jo. Taip pat prietaise nelaikykite vaistų, bakterijų ar cheminių medžiagų. Šis prietaisas yra buitinis. Nerekomenduojama jame laikyti medžiagų, kurioms reikia tikslios temperatūros kontrolės. Šaldiklyje niekada nelaikykite skysčių buteliuose ar skardinėse (išskyrus stipriuosius alkoholinius gėrimus), ypač gazuotų gėrimų, nes šaldymo metu jie gali sprogti. Patikrinkite maisto būklę, jei šaldiklis atšilo.6 1 – Saugos informacija

ĮSPĖJIMAS! Kasdienis naudojimas Šaldytuvo skyriuje be reikalo nenustatykite itin žemos temperatūros. Nustačius dideles vertes gali būti pasiekta minusinė temperatūra. Dėmesio: buteliai gali sprogti. Nelieskite užšaldytų produktų drėgnomis rankomis (mūvėkite pirštines). Nevalgykite ką tik iš šaldiklio išimtų ledų. Kyla pavojus prišalti arba gali atsirasti šalčio pūslelių. PIRMOJI pagalba: nedelsiant pakišti po šaltu vandeniu. Neplėšti! Dirbdami nelieskite šaldiklio kameros vidinio paviršiaus, ypač šlapiomis rankomis, nes rankos gali prišalti prie paviršiaus. Nutrūkus elektros tiekimui arba prieš valydami atjunkite prietaisą nuo elektros tinklo. Prieš įjungdami prietaisą palaukite bent 5 minutes, nes dažnai įjungiant gali sugesti kompresorius. Nenaudokite elektros įrenginių šio prietaiso maisto skyriuose, nebent jie atitinka gamintojo rekomendaciją. Priežiūra / valymas Vaikai, atliekantys prietaiso valymą ir priežiūrą, turi būti prižiūrimi. Prieš atlikdami bet kokius įprastus priežiūros darbus atjunkite prietaisą nuo elektros tinklo. Prieš įjungdami prietaisą palaukite bent 5 minutes, nes dažnai įjungiant gali sugesti kompresorius. Atjunkite prietaisą laikydami kištuką, o ne kabelį. Negrandykite prišalusio ledo aštriais daiktais. Nenaudokite purškalų, elektrinių šildytuvų, pvz., šildytuvo, plaukų džiovintuvo, garinių valytuvų ar kitų šilumos šaltinių, kad nesugadintumėte plastikinių dalių. Nenaudokite mechaninių įtaisų ar kitų priemonių atitirpinimo procesui greitinti, išskyrus gamintojo rekomenduojamas priemones. Jei maitinimo laidas pažeistas, jį turi pakeisti gamintojas, jo techninės priežiūros atstovas arba panašios kvalifikacijos asmenys, kad būtų išvengta pavojaus. Nebandykite remontuoti, ardyti ar modifikuoti prietaiso patys. Prireikus remonto, susisiekite su mūsų klientų aptarnavimo skyriumi.7 1 – Saugos informacija

ĮSPĖJIMAS! Priežiūra / valymas Pašalinkite dulkes nuo įrenginio galinės dalies bent kartą per metus, kad išvengtumėte gaisro pavojaus ir būtų našiau vartojama energija. Valydami ant prietaiso nepurkškite ir nepilkite skysčių. Prietaisui valyti nenaudokite vandens purkštuvo ar garų. Nevalykite šaltų stiklo lentynų karštu vandeniu. Dėl staigaus temperatūros pokyčio stiklas gali suskilti. Informacija apie šaldalo dujas

ĮSPĖJIMAS! Prietaise yra degiojo šaldalo IZOBUTANO (R600a). Patikrinkite, ar šaldalo kontūras nebuvo pažeistas prietaisą transportuojant ar įrengiant. Nutekėjęs šaldalas gali sužaloti akis arba užsidegti. Jei prietaisas buvo pažeistas, laikykite jį toliau nuo atviros ugnies šaltinių, kruopščiai vėdinkite patalpą, neprijunkite ir neatjunkite šio ar bet kokio kito prietaiso maitinimo laidų. Praneškite klientų aptarnavimo skyriui. Šaldalo patekus į akis, tuoj pat plaukite tekančiu vandeniu ir nedelsdami kreipkitės į akių gydytoją.

Kai uždarote dureles, vertikali durelių juosta kairėse durelėse turi būti sulenkta į vidų (1). Jei bandysite uždaryti kairiąsias dureles, kai vertikalioji durų sija nesulenkta (2), durų sija atsitrenks į tvirtinimo veleną arba dešiniąsias dureles, tad pirmiausia ją sulenkite. Kitu atveju sugadinsite durelių siją arba atsiras nuotėkis. Vertikalioje durelių sijoje yra kaitinimo siūlas. Paviršiaus temperatūra bus šiek tiek aukštesnė – tai yra normalu ir neturi įtakos prietaiso veikimui.8 2 – Numatytoji paskirtis

2 2 – Numatyt oji paskirtis 1 Numatytoji paskirtis Numatytoji paskirtis Šis prietaisas skirtas maisto produktams vėsinti ir užšaldyti. Jis skirtas naudoti tik sausose vidaus patalpose. Jis nėra skirtas komerciniam ar pramoniniam naudojimui. Įrenginį keisti ar modifikuoti draudžiama. Naudojant ne pagal paskirtį įrenginys gali kelti pavojų ir garantija nebegalios. Priedai Patikrinkite priedus ir literatūrą pagal šį sąrašą (2.2 pav.):

Ledo kubelių padėklas su dangteliu Kiaušinių padėklai Durelių vyriai Tarpikliai Vyrių dangtelis Energijos efektyvumo etiketė Garantijos kortelė Naudotojo vadovas

3 3 – Gamini o aprašymas 2 Gaminio aprašymas

Pastaba. Skirtumai Dėl techninių pakeitimų ir skirtingų modelių kai kurios šio vadovo iliustracijos gali skirtis nuo jūsų modelio. Prietaiso paveikslėlis (3 pav.) Modelis: HFW7720EWMP / HFW7720ENMB

Srities „My Zone“ stalčiaus stiklinis dangtis

Tinkamos temperatūros indikatorius „OK“ (pasirinktinai)

Srities „Humidity“ stalčiaus stiklinis dangtis Galinė lemputė Butelių laikiklis Stiklinė lentyna Techninių duomenų lentelė Vandens bakas (HFW7720EWMP) Vandens dozatorius (HFW7720EWMP)

Viršutinis šaldiklio stalčius

Apatinis šaldiklio stalčius

Reguliuojamos kojelės

Durelių sija10 3 – Gaminio aprašymas

Durelių lentynėlė 9 F Srities „Humidity“ stalčiaus stiklinis dangtis

Tinkamos temperatūros indikatorius „OK“ (pasirinktinai)

Butelių laikiklis Stiklinė lentyna Techninių duomenų lentelė Galinė lemputė

Viršutinis šaldiklio stalčius

Apatinis šaldiklio stalčius

Reguliuojamos kojelės

Srities „My Zone“ stalčiaus stiklinis dangtis

Šaldytuvo temperatūros nustatymas

Šaldiklio temperatūros nustatymas

Automatinio nustatymo režimas „Auto Set“ ir „Wi-Fi“ funkcijos įjungimas / išjungimas

Intensyvaus vėsinimo funkcija „Super Cool“ ir atostogų funkcijos „Holiday“ įjungimas / išjungimas

Intensyvaus šaldymo funkcijos „Super Freeze“ įjungimas / išjungimas

Skydelio užrakinimas / atrakinimas Indikatoriai:

Šaldytuvo skyriaus temperatūra

Šaldiklio skyriaus temperatūra

Atostogų funkcija „Holiday“

Intensyvaus vėsinimo funkcija „Super-Cool“

Skydelio užraktas12 5 – Naudojimas

5 5 – Naudojim as 4 Naudojimas Prieš naudodami pirmą kartą Nuimkite visas pakavimo medžiagas, laikykite jas vaikams nepasiekiamoje vietoje ir išmeskite aplinkai nekenksmingu būdu. Prieš dėdami bet kokius maisto produktus į prietaisą, išvalykite jo vidų ir išorę vandeniu ir švelniu plovikliu. Lygiai pastatę ir išvalę prietaisą, palaukite bent 2 valandas ir tik tada prijunkite jį prie maitinimo šaltinio. Žr. skyrių ĮRENGIMAS. Prieš sudėdami maisto produktus, iš anksto atvėsinkite šaldytuvo skyrius naudodami aukštus nustatymus. Intensyvaus šaldymo funkcija „Super-Freeze“ padeda greitai atvėsinti šaldiklio skyrių. Šaldytuvo ir šaldiklio skyrių temperatūra automatiškai nustatoma atitinkamai į 5 °C ir -18 °C. Tai yra rekomenduojami nustatymai. Jei norite, galite pakeisti šias temperatūras rankiniu būdu. Žr. skyrių RANKINIO REGULIAVIMO REŽIMAS. Jutikliniai klavišai Valdymo skydelio mygtukai yra jutikliniai klavišai, kurie sureaguoja lengvai prilietus pirštu. Prietaiso įjungimas / išjungimas Prietaisas pradeda veikti iš karto, kai yra prijungiamas prie maitinimo šaltinio. Kai prietaisas įjungiamas pirmą kartą, rodoma faktinė šaldytuvo ir šaldiklio temperatūra („a“ ir „b“). Sumirksi ekranas. Jei durelės uždarytos, jis išsijungia po 30 sekundžių. Gali būti, kad aktyvus skydelio užraktas.

Pastaba. Išankstiniai nustatymai Prietaise iš anksto nustatyta rekomenduojama temperatūra – 5 °C (šaldytuve) ir -18 °C (šaldiklyje). Esant įprastoms aplinkos sąlygoms, temperatūros nustatyti nereikia. Srities „My Zone“ stalčiaus išankstinio nustatymo funkcija yra „Fruit&Veg“. Kai prietaisas įjungiamas po atjungimo nuo pagrindinio maitinimo šaltinio, gali prireikti iki 12 valandų, kol bus pasiekta tinkama temperatūra. Prieš išjungdami prietaisą jį ištuštinkite. Norėdami išjungti prietaisą, ištraukite maitinimo laidą iš elektros lizdo. Budėjimo režimas Ekranas išsijungia automatiškai praėjus 30 sekundžių po klavišo paspaudimo. Ekranas automatiškai užrakinamas. Jis užsidega automatiškai, paspaudus bet kurį klavišą arba atidarius dureles ir (arba) stalčių.13 5 – Naudojimas

Skydelio užrakinimas / atrakinimas

Pastaba. Skydelio užraktas Jei 30 sekundžių nepaspaudžiamas joks klavišas, valdymo skydelis automatiškai užblokuojamas, kad nebūtų aktyvintas. Norint atlikti bet kokius nustatymus, valdymo skydelis turi būti atrakintas. Palieskite mygtuką „G“ 3 sekundes, norėdami užblokuoti visus skydelio elementus, kad jie nebūtų aktyvinti (5.5 pav.). Dabar rodomas susijęs indikatorius „d“. Norėdami atrakinti, dar kartą palieskite klavišą. Atidarytų durelių signalas Kai vienos iš šaldytuvo durelių laikomos atidarytos ilgiau nei 1 minutę, įsijungia atidarytų durelių signalas. Signalą galima nutildyti uždarius dureles. Jei durelės paliekamos atidarytos ilgiau nei 7 minutes, šaldytuvo viduje esanti lemputė ir valdymo skydelio apšvietimas automatiškai išsijungia. Pasirinkite darbo režimą Gali prireikti pasirinkti vieną iš toliau nurodytų dviejų prietaiso nustatymo būdų.

režimas „Auto Set“ Jei neturite jokių specialių reikalavimų, rekomen- duojame naudoti automatinio nustatymo režimą „Auto Set“. Režimu prietaisas gali automatiškai reguliuoti temperatūros nustatymą pagal aplinkos temperatūrą ir temperatūros pokyčius prietaise. Šios funkcijos visiškai nereikia reguliuoti rankomis.

1. Atrakinkite skydelį paspausdami mygtuką „G“,

jei jis užrakintas (5.5 pav.).

2. Palieskite klavišą „D“ (5.7.1.1 pav.)

3. Užsidega indikatorius „d3“ ir funkcija

suaktyvinama (5.7.1-2 pav.). Pakartojus pirmiau nurodytus veiksmus arba pasirinkus kitą funkciją, šią funkciją galima vėl išjungti.

5.7.2 Rankinio reguliavimo režimas

Jei norite reguliuoti prietaiso temperatūrą rankiniu būdu, kad galėtumėte laikyti tam tikrus maisto produktus, temperatūrą galite nustatyti temperatūros reguliavimo klavišu.

Pastaba. Konfliktas su kitomis funkcijomis Temperatūros reguliuoti negalima, jei įjungta bet kuri kita funkcija („Super-Cool“, „SuperFreeze“, „Hoilday“ arba „Auto Set“) arba ekranas užrakintas. Atitinkamas indikatorius mirksės kartu su garsiniu signalu.14 5 – Naudojimas

Šaldytuvo temperatūros reguliavimas

1. Atrakinkite skydelį paspausdami mygtuką „G“,

jei jis užrakintas (5.5 pav.)

2. Palieskite mygtuką „A“ (šaldytuvas), kad pasi-

rinktumėte šaldytuvo skyrių. Rodoma faktinė temperatūra šaldytuvo skyriuje (5.7.2-1 pav.)

3. Nuosekliai lieskite klavišą „A“ (šaldytuvas), kol

sumirksės pageidaujama temperatūros vertė (5.7.2-2 pav.). Kiekvieną kartą palietus klavišą pasigirs signalas. Temperatūra didinama 1 °C padalomis nuo mažiausios 1 °C iki didžiausios 9 °C. Optimali temperatūra šaldytuve yra 5 °C. Nustačius žemesnę temperatūrą be reikalo suvartojama daugiau energijos.

4. Norėdami patvirtinti palieskite bet kurį klavišą,

išskyrus „A“ (šaldytuvas), arba nustatymas patvirtinamas automatiškai po 5 sekundžių. Rodoma temperatūra nustoja mirksėti.

Šaldiklio temperatūros reguliavimas

1. Atrakinkite skydelį paspausdami mygtuką „G“,

jei jis užrakintas (5.5 pav.)

2. Palieskite klavišą „B“ (šaldiklis), kad

pasirinktumėte šaldiklio skyrių. Rodoma faktinė temperatūra šaldiklio skyriuje (5.7.2-3 pav.).

3. Nuosekliai lieskite klavišą „B“ (šaldiklis),

kol sumirksės pageidaujama temperatūros vertė (57.2-4 pav.). Kiekvieną kartą paspaudus klavišą pasigirs signalas. Temperatūra didinama 1 °C padalomis nuo -14 °C iki -24 °C. Optimali temperatūra šaldiklyje yra -18 °C. Nustačius žemesnę temperatūrą be reikalo suvartojama daugiau energijos.

4. Norėdami patvirtinti palieskite bet kurį klavišą,

išskyrus „B“ (šaldiklis), arba nustatymas patvirtinamas automatiškai po 5 sekundžių. Rodoma temperatūra nustoja mirksėti.

Pastaba. Poveikis temperatūrai Prietaiso vidaus temperatūrai įtakos turi šie veiksniai: aplinkos temperatūra; laikomų maisto produktų kiekis; durelių atidarymo dažnis; prietaiso įrengimas.15 5 – Naudojimas

Intensyvaus vėsinimo funkcija „Super-Cool“ Įjunkite intensyvaus vėsinimo funkciją „Super-Cool“, jei šaldytuve norite laikyti didesnį maisto produktų kiekį (pavyzdžiui, apsipirkus). „Super-Cool“ funkcija pagreitina šviežio maisto aušinimą ir apsaugo jau laikomas prekes nuo nepageidaujamo atšilimo. Kai funkcija paleidžiama, temperatūra siekia beveik +1 °C.

1. Atrakinkite skydelį paspausdami mygtuką „G“,

jei jis užrakintas (5.5 pav.).

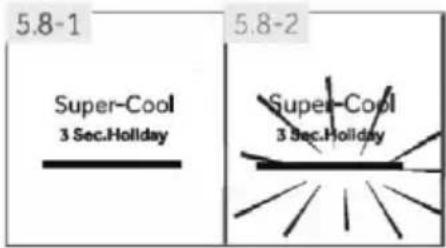

suaktyvinama (5.8.-2 pav.). Pakartojus pirmiau nurodytus veiksmus arba pasirinkus kitą funkciją, šią funkciją galima vėl išjungti.

Pastaba. Automatinis išjungimas Ši funkcija automatiškai išsijungia po 4 valandų.

Intensyvaus šaldymo funkcija „Super-Freeze“ Šviežius maisto produktus reikia kuo greičiau visiškai užšaldyti. Taip išsaugoma geriausia maistinė vertė, išvaizda ir skonis. „Super-Freeze“ funkcija pagreitina šviežių maisto produktų užšaldymą ir apsaugo jau laikomus produktus nuo nepageidaujamo atšilimo. Jei vienu metu norite užšaldyti didelį kiekį maisto produktų, rekomenduojama įjungti „Super-Freeze“ funkciją 24 val. prieš naudojant užšaldymo sritį. Kai funkcija paleidžiama, temperatūra yra žemesnė nei -24 °C.

1. Atrakinkite skydelį paspausdami mygtuką „G“,

jei jis užrakintas (5.5 pav.).

suaktyvinama (5.9.-2 pav.). Pakartojus pirmiau nurodytus veiksmus arba pasirinkus kitą funkciją, šią funkciją galima vėl išjungti.

Pastaba. Automatinis išjungimas Intensyvaus šaldymo funkcija „Super-Freeze“ automatiškai išsijungs po 50 valandų. Tada prietaisas veiks anksčiau nustatyta temperatūra.16 5 – Naudojimas

Atostogų funkcija „Holiday“ Šia funkcija nustatoma nuolatinė šaldytuvo temperatūra – 17 °C. Tai suteikia galimybę laikyti tuščio šaldytuvo dureles uždarytas, kad ilgą laiką nenaudojant prietaiso neatsirastų nemalonaus kvapo ar pelėsių (pvz., atostogų metu). Šaldiklio skyriui jūsų nustatymas netaikomas.

1. Atrakinkite skydelį paspausdami mygtuką „G“,

jei jis užrakintas (5.5 pav.)

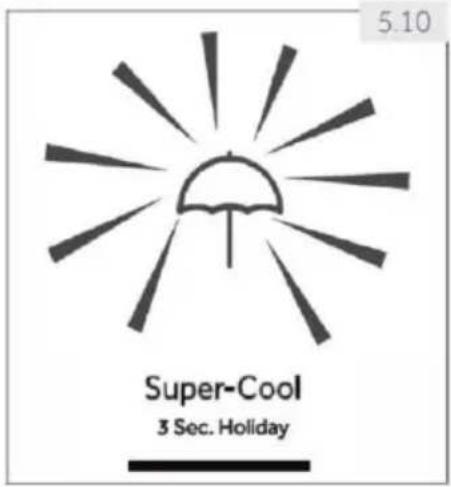

2. Palieskite klavišą „E“ („Super-Cool“) 3 sekundes

(5.10 pav.). Užsidega indikatorius „d2“ ir suaktyvinama funkcija. Pakartojus pirmiau nurodytus veiksmus arba pasirinkus kitą funkciją, šią funkciją galima vėl išjungti.

ĮSPĖJIMAS! Veikiant atostogų funkcijai „Holiday“ piktogramų „Fruit&Veg“, „Quick Cool“, „0 °C Fresh“ nustatymai srityje „Myzone“ bus išjungti, o temperatūros šiame skyriuje nebus galima reguliuoti. Išjungus atostogų „Holiday“ funkciją, šaldytuvo ir „Myzone“ skyriuose veiks ankstesnis nustatymas. Srities „My Zone“ stalčius Šaldytuvo skyriuje įrengtas stalčius „My Zone“ (5.11 pav.). Galimos šios funkcijos:

Ši funkcija tinka šviežiems vaisiams ir daržovėms laikyti.

Pastaba. Funkcija „Fruit & Veg.“ Šalčiui jautrių vaisių, pavyzdžiui, ananasų, avokadų, bananų, greipfrutų, ir daržovių, pavyzdžiui, bulvių, baklažanų, pupelių, agurkų, cukinijų, pomidorų ir sūrio, nelaikykite „My Zone“ stalčiuje.

5.11.2 Funkcija „0 °C Fresh“

Naudojant šią funkciją „MyZone“ stalčiuje nustatoma 0 °C temperatūra. Tinka laikyti šviežią maistą, pvz., mėsą ar žuvį. Dauguma maisto produktų išlieka švieži 0 °C temperatūroje jų neužšaldant.

Pastaba. Funkcija „0 °C Fresh“ Kadangi vandens kiekis mėsoje yra skirtingas, kai kuri daugiau drėgmės turinti mėsa užšąla žemesnėje nei 0 °C temperatūroje. Taigi iš karto supjaustytą mėsą reikėtų laikyti „My-Zone“ dėžėje, mažiausiai 0 °C temperatūroje.17 5 – Naudojimas

Ši funkcija leidžia laikyti tokius produktus kaip sūris, švieži makaronai ir pieno produktai. Skyriuje „MyZone“ nustatyta +2 °C temperatūra.

Pastaba. Stalčius „MyZone“ Skyriuje „My Zone“ visada turi būti aktyvinta viena iš trijų funkcijų Norėdami sumažinti šaldytuvo skyriaus temperatūrą, naudokite funkciją „Q Cool“. Norėdami ją padidinti, naudokite funkciją „Fruit & Veg.“.

5.11.4 Pasirinkite dėžutės

1. Atrakinkite skydelį paspausdami mygtuką „G“,

jei jis užrakintas (5.5 pav.).

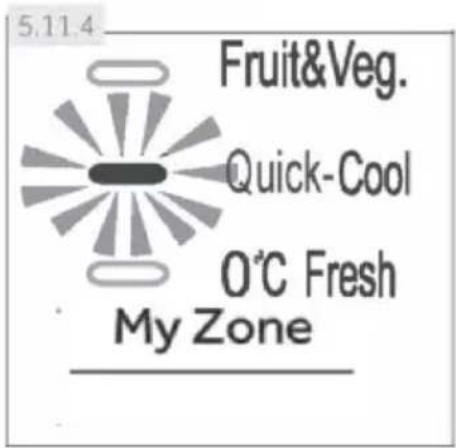

2. Nuosekliai lieskite klavišą „C“ („MyZone“),

kol sumirksės norima funkcija „c“ (5.11.4 pav.).

3. Po kelių sekundžių indikatorius „c“ ims šviesti

nepertraukiamai ir nustatymas bus patvirtintas.

HUMIDITYZONE Srities „HUMIDITY ZONE“ stalčius skirtas salotoms, vaisiams ir daržovėms laikyti Patarimai, kaip laikyti šviežius maisto produktus

5.13.1 Laikymas šaldytuvo skyriuje

Šaldytuvo temperatūra turi būti ne aukštesnė nei 5 °C. Prieš sudedant karštą maistą į prietaisą, jį reikia atvėsinti iki kambario temperatūros. Prieš sudedant maisto produktus į šaldytuvą, juos reikia nuplauti ir nusausinti. Šaldytuve laikomus maisto produktus reikia tinkamai uždaryti, kad nepakistų kvapas ar skonis. Nelaikykite pernelyg didelio maisto produktų kiekio. Tarp maisto produktų palikite tarpų, kad aplink juos galėtų cirkuliuoti šaltas oras ir būtų tolygiau vėsinama. Kasdien valgomus maisto produktus reikėtų laikyti lentynos priekyje. Palikite tarpą tarp maisto produktų ir vidinių prietaiso sienelių, kad oras galėtų cirkuliuoti. Specialiai nelaikykite maisto produktų prie galinės sienelės – maistas gali prie jos prišalti. Stenkitės, kad maistas (ypač riebus ar rūgštus) nesiliestų su vidiniu įdėklu, nes riebalai / rūgštis gali pažeisti vidinį įdėklą. Aptikę riebalų / rūgšties nešvarumus juos nuvalykite. Šaldytą maistą galima palengva atitirpinti šaldytuvo skyriuje. Tai taupo energiją. Nemalonus kvapas šaldytuvo viduje – tai ženklas, kad kažkas išsiliejo ir reikia išvalyti. Žr. skyrių PRIEŽIŪRA IR VALYMAS.18 5 – Naudojimas

Skirtingus maisto produktus reikėtų sudėti skirtingose vietose atsižvelgiant į jų savybes (5.13-1 pav.).

Marinuoti maisto produktai, konservuotas maistas ir kt.

Sviestas, sūris, kiaušiniai, prieskoniai ir kt.

Vynas, šampanas ir kt.

Kiaušiniai, konservuotas maistas, prieskoniai ir kt.

Makaronai, pienas, tofu, pieno produktai ir kt.

„Humidity Zone“: salotos, vaisiai ir daržovės

Gėrimai ir maistas buteliuose

Marinuoti maisto produktai, konservuotas maistas ir kt.

Sviestas, sūris, kiaušiniai, prieskoniai ir kt.

Vynas, šampanas ir kt.

Kiaušiniai, konservuotas maistas, prieskoniai ir kt.

Makaronai, pienas, tofu, pieno produktai ir kt.

„Humidity Zone“: salotos, vaisiai ir daržovės

Gėrimai ir maistas buteliuose

Srities „My Zone“ stalčius Vaisiai, daržovės, salotos („Fruit & Veg.“), gėrimai skardinėse („S-Cool“) Termiškai neapdoroti, švieži maisto produktai (funkcija „0 °C Fresh“)

5.13.2 Laikymas šaldiklio skyriuje

Šaldiklio temperatūra turi būti -18 °C. Likus 24 valandoms iki užšaldymo, įjunkite „Super-Freeze“ funkciją; mažam maisto produktų kiekiui pakanka 4–6 valandų. Prieš sudedant karštą maistą į šaldiklio skyrių, jį reikia atvėsinti iki kambario temperatūros. Maistas, suskirstytas mažomis porcijomis, užšals greičiau, jį bus lengviau atitirpinti ir gaminti. Rekomenduojamas kiekvienos porcijos svoris – ne daugiau nei 2,5 kg. Prieš sudedant maisto produktus į šaldiklį, juos geriau supakuoti. Pakuotės išorė turi būti sausa, kad maišeliai nesuliptų. Pakavimo medžiagos turi būti bekvapės, sandarios, nenuodingos ir netoksiškos. Kad nepraleistumėte produktų laikymo termino pabaigos, ant pakuotės nurodykite užšaldymo datą, terminą ir maisto produkto pavadinimą, atsižvelgdami į skirtingų maisto produktų laikymo terminus. ĮSPĖJIMAS! Rūgštys, šarmai, druskos ir kt. gali pažeisti vidinį šaldiklio paviršių. Nedėkite šių medžiagų turinčių maisto produktų (pvz., jūrinės žuvies) tiesiai ant vidinio paviršiaus. Sūrų vandenį šaldiklyje reikia nedelsiant išvalyti. Neviršykite gamintojų rekomenduojamos maisto produktų laikymo trukmės. Iš šaldiklio išimkite tik reikiamą maisto produktų kiekį. Greitai suvartokite atitirpintą maistą. Atitirpinto maisto negalima pakartotinai užšaldyti, nebent prieš tai jis buvo termiškai apdorotas. Priešingu atveju jo valgyti negalima. Į šaldiklio skyrių nesudėkite pernelyg daug šviežio maisto. Šaldiklio šaldymo pajėgumas nurodytas skyriuje TECHNINIAI DUOMENYS arba tipo duomenų lentelėje. Priklausomai nuo maisto produktų savybių, juos galima laikyti šaldiklyje ne aukštesnėje kaip -18 °C temperatūroje nuo 2 iki 12 mėnesių (pvz., mėsa: 3–12 mėn., daržovės: 6–12 mėn.) Norėdami užšaldyti šviežius maisto produktus, stenkitės, kad jie nesiliestų su jau užšaldytu maistu. Atitirpimo pavojus!

5.13.3 Laikydami komerciniais tikslais užšaldytus maisto produktus,

laikykitės toliau nurodytų rekomendacijų. Visada laikykitės gamintojų nurodymų, kiek laiko turėtumėte laikyti maisto produktus. Nelaikykite produktų ilgiau nei rekomenduojama! Įsigytus produktus stenkitės sudėti į prietaisą kuo greičiau, kad būtų išsaugota maisto kokybė. Pirkite šaldytus maisto produktus, kurie buvo laikomi -18 °C ar žemesnėje temperatūroje. Stenkitės nepirkti maisto produktų, ant kurių pakuočių yra ledo ar šerkšno – tai rodo, kad produktai galėjo būti iš dalies atitirpinti ir vėl užšaldyti. Pakilusi temperatūra paveikia maisto kokybę.20 5 – Naudojimas

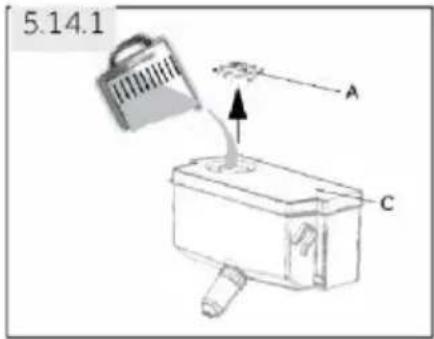

Naudojant vandens tiekimo įrenginį (5.14.1 pav.) galima įsipilti atvėsinto geriamojo vandens. Prieš naudojant pirmą kartą, vandens talpyklą reikia išvalyti (žr. PRIEŽIŪRA IR VALYMAS).

ĮSPĖJIMAS! Naudokite tik geriamąjį vandenį.

1. Įsitikinkite, kad vandens talpykla yra tinkamai

įdėta (žr. skyrių ĮRANGA)

2. Pasukite ir pakelkite apvalų dangtelį (A), tada

pripildykite vandens talpyklą šviežiu geriamuoju vandeniu.

3. Pripilkite vandens tik iki žymės (1,8 1), nes atidarant

ir uždarant dureles jis gali išbėgti.

4. Uždarykite apvalų dangtį, kol jis užsifiksuos.

VANDENS DOZATORIUS ~ Prieš vėl pripildydami išpilkite vandens likučius ir išvalykite vandens talpyklą. ~ Jei nenaudosite vandens talpyklos ilgą laiką, ištuštinkite ją, išvalykite ir įdėkite. ~ Vandens talpyklos dangtelis (C) taip pat naudojamas energijai taupyti. Jei ilgą laiką nevartosite vandens iš vandens tiekimo įrenginio, vis tiek uždėkite dangtelį dėl geresnės izoliacijos ir energijos taupymo.

5.14.2 Vandens tiekimo įrenginio naudojimas

1. Padėkite stiklinę po vandens išleidimo anga.

2. Stiklinę švelniai stumkite įrėmę į vandens tiekimo

įrenginio svirtelę. Įsitikinkite, kad stiklinė yra viename lygyje su vandens tiekimo įrenginiu, kad vanduo neišsilietų.21 5 – Naudojimas

1 veiksmas Atsisiųskite „hOn“ programėlę parduotuvėse

2 veiksmas Susikurkite paskyrą „hOn“ programėlėje arba prisijunkite, jei paskyrą jau turite 3 veiksmas Vadovaukitės susiejimo instrukcijomis „hOn“ programėlėje

PRODUKTO INFORMACIJA „Wi-Fi“ modulio aktyvinimas Palieskite mygtuką „D“ valdymo skydelyje 3 sekundes, norėdami įjungti „Wi-Fi“ modulį Įsijungia „Wi-Fi“ modulis ir pradeda mirksėti „Wi-Fi“ piktograma. Jei vyno šaldytuvas užregistruotas, bet „Wi-Fi“ išjungtas, piktograma mirksi. Jei šaldytuvas užregistruotas ir prisijungęs, „Wi-Fi“ piktograma šviečia nuolat. Norėdami iš naujo nustatyti „Wi-Fi“ , valdymo pulte palieskite klavišą „D“ ir palaikykite 3 sekundes.22 6 – Energijos taupymo patarimai

6 6 – Energ ijos taupymo p atarimai 5 Energijos taupym o patarimai Energijos taupymo patarimai

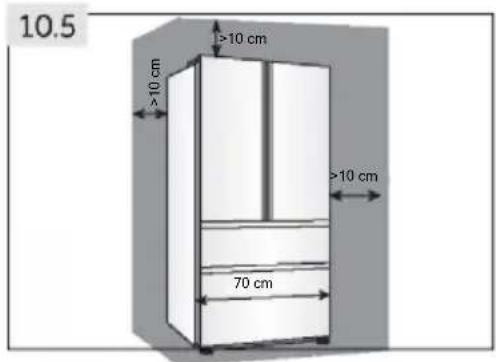

Įsitikinkite, kad prietaiso ventiliacija yra tinkama (žr. ĮRENGIMAS). Neįrenkite prietaiso tiesioginiuose saulės spinduliuose arba šalia karščio šaltinių (pvz., viryklių, šildytuvų). Stenkitės be reikalo nenustatyti žemos temperatūros prietaise. Kuo žemesnė temperatūra nustatoma prietaise, tuo daugiau energijos suvartojama. Tokios funkcijos, kaip „SUPER-FREEZE“ arba „SUPER-COOL“ sunaudoja daugiau energijos. Prieš dėdami šiltą maistą į prietaisą palaukite, kol jis atvės. Laikykite prietaiso dureles atidarytas kuo rečiau ir trumpiau. Neperpildykite prietaiso, kad nesutriktų oro cirkuliacija. Stenkitės, kad maisto produktų pakuotėse nebūtų oro. Pasirūpinkite, kad durelių sandarikliai būtų švarūs ir durelės visada tinkamai užsidarytų. Šaldytą maistą atitirpinkite šaldytuvo skyriuje. Siekiant sutaupyti kuo daugiau energijos, prietaiso stalčius, maisto produktų dėžė ir lentynos turi būti švarios, kaip gamykloje, o maisto produktai turi būti dedami neuždengiant ortakių oro išleidimo angos.23 7 – Įranga

7 7 – Įrang a 6 Įranga Pastaba. Nuo modelio priklausantys skirtumai Dėl skirtingų modelių jūsų gaminys gali turėti ne visas toliau nurodytas funkcijas. Žr. skyrių GAMINIO APRAŠYMAS.

Šoninis oro srautas Šaldytuve įrengta šoninio oro srauto sistema – vėsaus oro srautai cirkuliuoja kiekvieno lygio lentynose (7.1 pav.). Tai padeda palaikyti vienodą temperatūrą, kad maistas ilgiau išliktų šviežias.

Reguliuojamos lentynos Lentynų aukštį galima reguliuoti pagal jūsų produktų laikymo poreikius.

1. Norėdami perkelti lentyną, pirmiausia

ją nuimkite pakeldami galinį kraštą (1) ir ištraukdami (2) (7.2 pav.).

2. Norėdami ją įstatyti, uždėkite ant ąselių abiejose

pusėse ir įstumkite iki galo, kol lentynos galinė dalis užsifiksuos šonuose esančiuose grioveliuose.

Pastaba. Lentynos Įsitikinkite, kad visi lentynos kraštai yra viename lygmenyje.

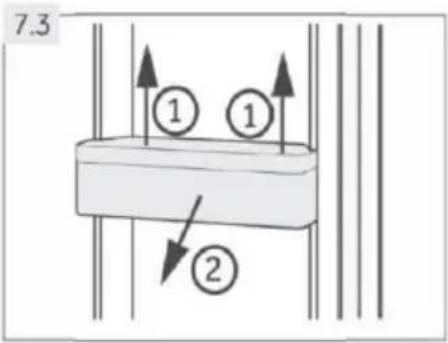

Išimamos durelių lentynėlės Durelių lentynėles galima išimti norint jas išvalyti. Uždėkite rankas ant abiejų lentynėlės pusių, pakelkite ją aukštyn (1) ir ištraukite (2) (7 3 pav.). Norėdami įstatyti durelių lentynėlę, pirmiau nurodytus veiksmus atlikite atvirkštine tvarka.

Srities „My Zone“ stalčius Informacijos apie „My Zone“ skyriaus (7.4 pav.) naudojimą ir nustatymą pateikta skyriuje NAUDOJIMAS („My Zone“ stalčius).24 7 – Įranga

PASIRINKTINAI. Tinkamos temperatūros indikatorius „OK“ Tinkamos temperatūros indikatorių (7.5 pav.) galima naudoti žemesnei nei +4 °C temperatūrai nustatyti. Palaipsniui mažinkite temperatūrą, kol pasirodys ženklas „OK“.

Pastaba. Ženklas „OK“ Įjungus prietaisą gali prireikti iki 12 valandų, kol bus pasiekta tinkama temperatūra.

Išimamas šaldiklio stalčius Norėdami išimti stalčių, ištraukite maksimaliai (1), pakelkite ir išimkite (2) (pav. 7.6). Norėdami įstatyti stalčių, pirmiau nurodytus veiksmus atlikite atvirkštine tvarka. Išimama vandens talpykla (HFW7720EWMP) Norint išvalyti vandens talpyklą (7.7 pav.), ją galima išimti ir vėl įstatyti taip pat, kaip ir durelių lentynėles.

Vandens talpyklos įdėjimas Įdėkite vandens talpyklą tokia padėtimi, kad vandens išleidimo anga (B) tilptų į angą durelėse. Įsitikinkite, kad vandens talpykla užsifiksavo.

Pastaba. ~ Jei vandens talpykla įdėta netinkamai, vanduo gali lašėti ties jungtimi. ~ Stengdamiesi nepažeisti vandens talpyklos, nenaudokite pernelyg didelės jėgos ją nuimdami arba uždėdami.

3D šaldiklio stalčius Šaldiklio stalčius (7.8 pav.) galima ištraukti tiesiai ir iki galo. Jie sumontuoti ant lengvai besisukančių teleskopinių bėgelių, kad galėtumėte patogiai sudėti ir išimti šaldytus maisto produktus. Dėl automatinio durelių uždarymo mechanizmo jas naudoti yra paprasta ir taupoma energija.

ĮSPĖJIMAS! Pernelyg neperkraukite stalčių – didžiausia kiekvieno stalčiaus apkrova yra 35 kg!25 7 – Įranga

Ledo kubelių padėklas

1. Pripilkite į ledo kubelių dėklą 3/4 vandens

ir įdėkite jį į vieną iš šaldiklio stalčių (7.9-1 pav.).

2. Norėdami išimti ledo kubelius šiek tiek pasukite

padėklą arba pakiškite jį po tekančiu vandeniu (7.9-2 pav.). Daylight Atidarius dureles užsidega salono šviesos diodo lemputė. Šviesų veikimui neturi įtakos jokie kiti prietaiso nustatymai.

Atlenkiamas butelių laikiklis Įprastas naudojimas

1. Patraukite žemyn butelių stovo laikiklius

2. Įstatykite butelius į stovą (7.11-2 pav.).

Kai butelių laikiklis nenaudojamas, jį galima atlenkti atgal, kad būtų sutaupyta vietos.

ĮSPĖJIMAS! Užtikrinkite, kad bendras butelių svoris neviršytų 10 kg.

„HUMIDITY ZONE“ Norėdami naudoti „HUMIDITY ZONE“ (7.12 pav.), patikrinkite sekcijos NAUDOJIMĄ („HUMIDITY ZONE“) Maks. 10 kg26 8 – Priežiūra ir valymas

8 8 – Priežiūr a ir valymas 7 Priežiūra ir valym as ĮSPĖJIMAS! Prieš valydami atjunkite prietaisą nuo maitinimo šaltinio. Bendroji informacija Valykite prietaisą tada, kai jame laikote tik nedidelį kiekį maisto produktų arba jis yra tuščias. Prietaisą reikia valyti ne rečiau kaip kartą per keturias savaites, kad būtų užtikrinta tinkama priežiūra ir nebūtų nemalonių laikomo maisto kvapų.

ĮSPĖJIMAS! Prietaiso nevalykite kietais šepečiais, vieliniais šepečiais, skalbimo milteliais, benzinu, amilacetatu, acetonu ir panašiais organiniais tirpalais, taip pat rūgštiniais arba šarminiais tirpalais. Kad išvengtumėte pažeidimų, valykite specialiu šaldytuvo plovikliu. Valydami ant prietaiso nepurkškite ir nepilkite skysčių. Prietaisui valyti nenaudokite vandens purkštuvo ar garų. Nevalykite šaltų stiklo lentynų karštu vandeniu. Dėl staigaus temperatūros pokyčio stiklas gali suskilti. Dirbdami nelieskite šaldiklio skyriaus vidinio paviršiaus, ypač šlapiomis rankomis, nes rankos gali prišalti prie paviršiaus. Pasklidus šilumai patikrinkite šaldytų produktų būklę.

Durelių tarpiklis visada turi būti švarus. Prietaiso vidų ir korpusą valykite šiltu vandeniu ir neutraliu plovikliu sudrėkinta kempine (8.1 pav.). Nuskalaukite ir nusausinkite minkšta šluoste. Neplaukite jokių prietaiso dalių indaplovėje. Priedą valykite tik šiltu vandeniu ir švelniu neutraliu plovikliu. Prieš įjungdami prietaisą palaukite bent 5 minutes, nes dažnai įjungiant gali sugesti kompresorius.

Atitirpinimas Šaldytuvo ir šaldiklio skyrių atitirpinimas atliekamas automatiškai – nereikia rankinio valdymo. Galinės lemputės keitimas

ĮSPĖJIMAS! Nekeiskite galinės lemputės patys, ją gali pakeisti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.27 8 – Priežiūra ir valymas

Lemputė yra šviesos šaltinis, kuris sunaudoja mažai energijos ir ilgai tarnauja. Jei lemputė veikia neįprastai, susisiekite su klientų aptarnavimo skyriumi. Žr. skyrių KLIENTŲ APTARNAVIMAS. Lemputės parametrai: Įtampa 12 V Maks. galia: 12 W

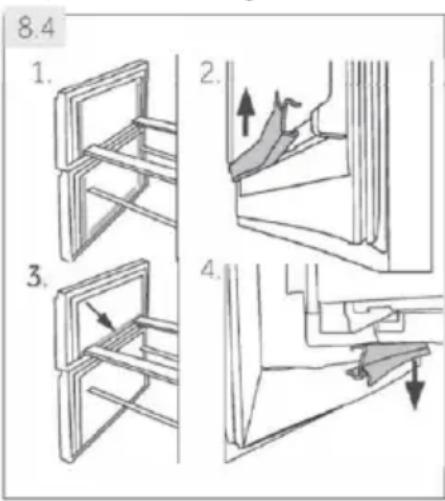

Nuimami pagalbiniai durelių tarpikliai Viršutiniame ir apatiniame šaldiklio stalčiuje yra šeši pagalbiniai durelių tarpikliai.

1. Nustatykite penkių nurodytų durelių tarpiklių

ant viršutinio ir apatinio šaldiklio stalčiaus padėtį (8.4-1 pav.).

2. Tvirtindami įsitikinkite, kad tarpiklių sulenkimai

yra nukreipti į vidų (8.4-2 pav.).

3. Nustatykite viršutinio stalčiaus apatinio

tarpiklio padėtį, kaip pavaizduota (8.4-3 pav.).

4. Tvirtindami įsitikinkite, kad tarpiklių sulenkimai

yra nukreipti į apačią (8.4-4 pav.). Šiuos tarpiklius, taip pat besisukančių durelių ir stalčių tarpiklius, galite įsigyti per klientų aptarnavimo skyrių (žr. garantijos kortelę). Nenaudojimas ilgesnį laiką Jei prietaiso nenaudosite ilgesnį laiką ir neįjungsite šaldytuvo atostogų funkcijos „Holiday“: išimkite maistą. Atjunkite maitinimo laidą. Išvalykite prietaisą, kaip aprašyta pirmiau. palikite šaldytuvo dureles ir šaldiklio stalčius / dureles atidarytus, kad viduje neatsirastų nemalonių kvapų.

Pastaba. Išjungimas Išjunkite prietaisą tik tuo atveju, jei tai tikrai būtina. Prietaiso gabenimas

1. Išimkite visą maistą ir atjunkite prietaisą.

2. Šaldytuvo ir šaldiklio lentynas ir kitas judančias dalis pritvirtinkite lipnia juosta.

3. Nepakreipkite šaldytuvo didesniu nei 45° kampu, kad nepažeistumėte

ĮSPĖJIMAS! Nekelkite prietaiso už rankenų. Niekada nedėkite prietaiso horizontaliai ant žemės.28 8 – Priežiūra ir valymas

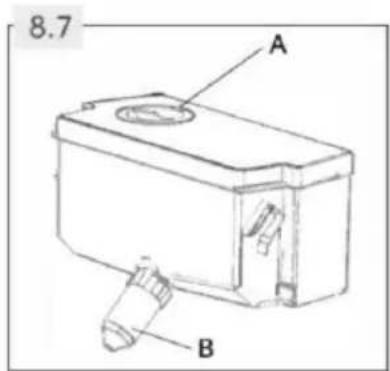

1. Išimkite vandens talpyklą iš prietaiso.

2. Nuimkite dangtelį (8.7-A pav.).

3. Atsukite vandens tiekimo įrenginio kakliuką

4. Nuplaukite talpyklą ir vandens tiekimo įrenginio

kakliuką šiltu vandeniu ir skystu indų plovikliu. Atidžiai nuskalaukite muilą.

5. Uždėkite vandens tiekimo įrenginio kaklelį,

uždarykite dangtelį ir vėl įdėkite talpyklą į prietaisą.29 9 – Trikčių šalinimas

9 9 – Trikčių š alinimas 8 Trikčių šalinimas Daugelį iškilusių problemų galite išspręsti patys, neturėdami specialių žinių. Kilus problemai, prieš kreipdamiesi į garantinio aptarnavimo skyrių, patikrinkite visas nurodytas galimybes ir vadovaukitės toliau pateiktais nurodymais. Žr. skyrių KLIENTŲ APTARNAVIMAS.

ĮSPĖJIMAS! Prieš atlikdami techninę priežiūrą, išjunkite prietaisą ir ištraukite maitinimo kištuką iš elektros lizdo. Elektros įrangos techninę priežiūrą turėtų atlikti tik kvalifikuoti elektros specialistai, nes netinkamai atliktas remontas gali sukelti didelę žalą. Pažeistą maitinimo laidą turi pakeisti tik gamintojas, jo techninės priežiūros atstovas arba panašios kvalifikacijos asmenys, kad būtų išvengta pavojaus. Trikčių šalinimo lentelė Problema Galima priežastis Galimas sprendimas Kompresorius neveikia. Maitinimo kištukas neįjungtas į elektros lizdą. Prijunkite maitinimo kištuką. Įjungtas prietaiso atitirpinimo ciklas. Tai normalu veikiant automatiniam atitirpinimui. Prietaisas aktyvus veikimas yra per dažnas arba per ilgai trunka. Patalpų arba lauko temperatūra yra per aukšta. Šiuo atveju normalu, kad prietaisas aktyviai veikia ilgiau. Prietaisas kurį laiką buvo išjungtas. Paprastai prietaisui visiškai atvėsti prireikia 8–12 valandų.

Nesandariai uždarytos prietaiso durelės ir (arba) stalčius. Uždarykite dureles ir (arba) stalčių ir įsitikinkite, kad prietaisas stovi ant lygaus pagrindo, o durelėms uždaryti nekliudo maisto produktai ar indai.

Durelės ir (arba) stalčius buvo atidaromi per dažnai arba per ilgai. Neatidarinėkite durelių ir (arba) stalčiaus per dažnai.

Nustatyta per žema šaldiklio skyriaus temperatūra. Nustatykite aukštesnę temperatūrą, kol bus pasiekta patenkinama šaldytuvo temperatūra. Šaldytuvo temperatūra stabilizuojasi per 24 valandas.

Durelių ir (arba) stalčiaus tarpiklis yra nešvarus, susidėvėjęs, įtrūkęs arba nesutampa jo prigludimas. Išvalykite durelių ir (arba) stalčiaus tarpiklį arba kreipkitės į klientų aptarnavimo tarnybą, kad jį pakeistų.

Neužtikrinama reikiama oro cirkuliacija. Užtikrinkite pakankamą vėdinimą. Šaldytuvo vidus yra nešvarus ir (arba) iš jo sklinda nemalonus kvapas. Šaldytuvo vidų reikia išvalyti. Išvalykite šaldytuvo vidų. Šaldytuve laikomi stiprų kvapą skleidžiantys maisto produktai. Kruopščiai suvyniokite maistą.30 9 – Trikčių šalinimas

Problema Galima priežastis Galimas sprendimas Prietaiso viduje nėra pakankamai šalta. Nustatyta per aukšta temperatūra. Nustatykite temperatūrą iš naujo. Šaldytuve laikomi pernelyg šilti maisto produktai. Prieš sudėdami produktus į šaldytuvą, visada juos atvėsinkite.

Vienu metu laikoma per daug maisto produktų. Visada laikykite nedidelį maisto produktų kiekį.

Produktai sudėti pernelyg arti vienas kito. Palikite tarpus tarp maisto produktų, kad cirkuliuotų oras.

Nesandariai uždarytos prietaiso durelės ir (arba) stalčius. Uždarykite dureles ir (arba) stalčių.

Durelės ir (arba) stalčius buvo atidaromi per dažnai arba per ilgai. Neatidarinėkite durelių ir (arba) stalčiaus per dažnai. Prietaiso viduje per šalta. Nustatyta per žema temperatūra. Nustatykite temperatūrą iš naujo. Įjungta intensyvaus šaldymo funkcija „Power-Freeze“ arba ji veikia per ilgai. Išjunkite intensyvaus šaldymo funkciją „Power-Freeze“. Šaldytuvo skyriaus viduje susidaro drėgmė. Klimatas pernelyg šiltas ir per drėgnas. Padidinkite temperatūrą. Nesandariai uždarytos prietaiso durelės ir (arba) stalčius. Uždarykite dureles ir (arba) stalčių. Durelės ir (arba) stalčius buvo atidaromi per dažnai arba per ilgai. Neatidarinėkite durelių ir (arba) stalčiaus per dažnai.

Indai su maistu ar skysčiais palikti atidaryti. Palaukite, kol karštas maistas atvės iki kambario temperatūros ir uždenkite maistą bei skysčius. Drėgmė kaupiasi ant šaldytuvo išorinio paviršiaus arba tarp durelių / durelių ir stalčiaus. Klimatas pernelyg šiltas ir per drėgnas. Tai normalu drėgname klimate. Situacija pasikeis sumažėjus drėgmei. Durelės ir (arba) stalčius nėra sandariai uždaryti. Susidaro šalto oro prietaiso viduje ir šilto oro jo išorėje kondensacija. Įsitikinkite, kad durelės ir (arba) stalčius yra sandariai uždaryti. Šaldiklio skyriuje susidarę daug ledo ir šerkšno. Produktai nebuvo tinkamai supakuoti. Visada gerai supakuokite produktus. Nesandariai uždarytos prietaiso durelės ir (arba) stalčius. Uždarykite dureles ir (arba) stalčių.

Durelės ir (arba) stalčius buvo atidaromi per dažnai arba per ilgai. Neatidarinėkite durelių ir (arba) stalčiaus per dažnai.

Durelių ir (arba) stalčiaus tarpiklis yra nešvarus, susidėvėjęs, įtrūkęs arba nesutampa jo prigludimas. Išvalykite durelių ir (arba) stalčiaus tarpiklius arba pakeiskite juos naujais.

Kažkas viduje trukdo tinkamai uždaryti dureles ir (arba) stalčių. Pakeiskite lentynų, durelių lentynėlių ar vidinių talpyklų padėtį, kad būtų galima uždaryti dureles ir (arba) stalčių.31 9 – Trikčių šalinimas

Problema Galima priežastis Galimas sprendimas Prietaisas skleidžia neįprastus garsus. Prietaisas pastatytas ant nelygaus paviršiaus. Sureguliuokite kojeles, kad sulygiuotumėte prietaisą. Prietaisas liečia šalia jo esantį objektą. Pašalinkite aplink prietaisą esančius objektus. Girdimas nežymus garsas, primenantis tekančio vandens garsą. Tai normalu.

Girdimas signalo pypsėjimas. Šaldytuvo skyriaus durelės atidarytos. Uždarykite dureles arba nutildykite signalą rankiniu būdu. Girdimas silpnas ūžesys. Veikia antikondensacinė sistema. Tai apsaugo nuo kondensacijos ir yra normalu. Vidaus apšvietimo ar aušinimo sistema neveikia. Maitinimo kištukas neįjungtas į elektros lizdą. Prijunkite maitinimo kištuką. Netinkamai tiekiamas maitinimas. Patikrinkite, ar į patalpą tiekiama elektros energija. Skambinkite vietos elektros energijos tiekimo įmonei!

Nebeveikia šviesos diodo lemputė. Norėdami pakeisti lemputę, kreipkitės į techninės priežiūros tarnybą. Korpuso šonai ir durelių juosta sušyla. Tai normalu.

Elektros energijos tiekimo nutraukimas Nutrūkus elektros energijos tiekimui, maistas turėtų išlikti saugiai šaltas apie 12 valandas. Elektros energijos tiekimui nutrūkus ilgesnį laiką, ypač vasarą, vadovaukitės toliau išvardytais patarimais. Atidarinėkite dureles ir (arba) stalčių kuo rečiau. Nutrūkus elektros energijos tiekimui, nedėkite į prietaisą papildomų maisto produktų. Jei apie elektros energijos tiekimo nutraukimą pranešama iš anksto ir jis trunka ilgiau nei 12 valandų, pasigaminkite ledo ir sudėkite jį į šaldytuvo skyriaus viršuje esantį indą. Nutrūkus elektros energijos tiekimui maisto produktus reikia nedelsiant apžiūrėti. Kadangi nutrūkus elektros tiekimui ar įvykus kitam gedimui temperatūra šaldytuve pakyla, sumažėja maisto produktų laikymo trukmė ir jų valgomoji kokybė. Siekiant išvengti pavojaus sveikatai, bet kokius atitirpusius maisto produktus reikia suvartoti arba ilgai nedelsiant išvirti ir vėl užšaldyti (jei tinka).

Pastaba. Atminties funkcija nutrūkus elektros energijos tiekimui Atkūrus elektros energijos tiekimą, prietaisas veikia tais pačiais nustatymais, kurie buvo naudojami prieš sutrinkant elektros energijos tiekimui. Norėdami susisiekti su techninės pagalbos tarnyba, apsilankykite mūsų svetainėje: https://corporate.haier-europe.com/en/ Skiltyje „svetainė“ pasirinkite savo gaminio prekės ženklą ir šalį. Būsite nukreipti į konkrečią svetainę, kurioje rasite telefono numerį ir formą, skirtą susisiekti su technine pagalba.32 10 – Įrengimas

10 10 – Įrengimas 9 Įrengimas ĮSPĖJIMAS! Prietaisas yra sunkus. Jam perkelti visada reikės dviejų asmenų. Laikykite visas pakavimo medžiagas vaikams nepasiekiamoje vietoje ir išmeskite aplinkai nekenksmingu būdu. Išimkite prietaisą iš pakuotės. Nuimkite visas pakavimo medžiagas. Aplinkos sąlygos Patalpos temperatūra visada turėtų būti nuo 10 °C iki 43 °C, nes ji gali turėti įtakos temperatūrai prietaiso viduje ir jo suvartojamos energijos kiekiui. Neįrenkite prietaiso šalia kitų neizoliuotų šilumą skleidžiančių prietaisų (orkaičių, šaldytuvų). Durelių apsukimas (tik modelis HTW7720ENMP/HTW7720ENMB) Prieš įrengdami prietaisą visam laikui, patikrinkite, ar teisinga durelių vyrių padėtis. Jei reikia, žr. skyrių apie DURELIŲ APSUKIMAS Erdvės rekomendacija Rekomenduojama erdvė atidarius duris. (10.4 pav.) Modelis Plotis mm Gylis mm Atstumas iki sienos milimetrais

Ventiliacijos skerspjūvis Norint užtikrinti pakankamą prietaiso vėdinimą dėl saugumo, rekomenduojame laikytis rekomendacijų dėl vietos(10.5 pav.). Laisvai pastatomam prietaisui: šis šaldytuvas nėra skirtas naudoti kaip įmontuojamas prietaisas. >10 cm >10 cm >10 cm 70 cm HTW7720ENMP HTW7720ENMB HTW7720ENMB HTW7720ENPT HTW7720BNMM33 10 – Įrengimas

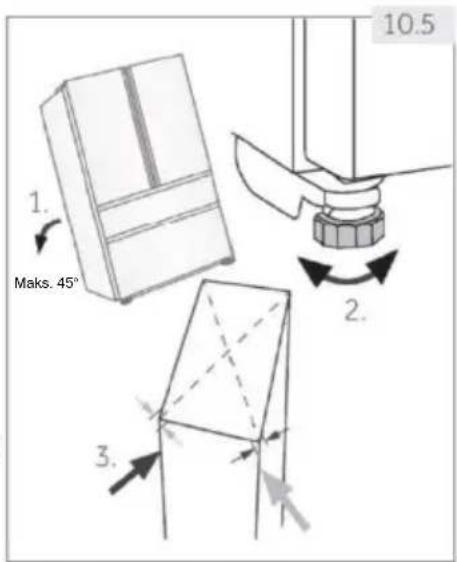

Prietaiso sulygiavimas Prietaisą reikia statyti ant lygaus ir vientiso paviršiaus.

1. Šiek tiek pakreipkite prietaisą atgal

2. Nustatykite pageidaujamą kojelių lygį.

3. Stabilumą galima patikrinti pakaitomis

patrankant į įstrižaines dalis. Nežymus susvyravimas turi būti vienodas abiejose pusėse. Priešingu atveju rėmas gali deformuotis; dėl to durelių sandarikliai gali tapti nesandarūs. Nedidelis pasvyrimas atgal palengvina durelių uždarymą. Tikslus durelių sureguliavimas Jei durelės nėra sulygiuotos, tai galima išspręsti atliekant toliau nurodytus veiksmus.

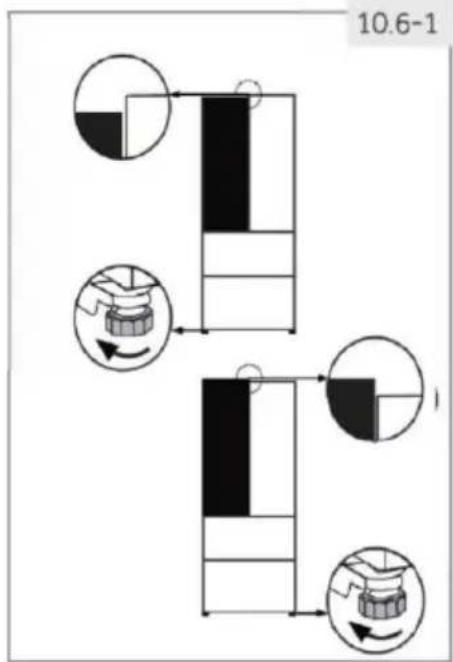

10.6.1 Reguliuojamos kojelės

naudojimas Pasukite reguliuojamą kojelę rodyklės kryptimi (10.6-1 pav.), kad pasuktumėte kojelę aukštyn arba žemyn.

10.6.2 Tarpiklių naudojimas

Atidarykite viršutines dureles ir pakelkite jas. Rankomis arba įrankiais, pvz., replėmis, atsargiai įkiškite tarpiklį (esantį priedų maišelyje) į baltą plastikinį vidurinio vyrio žiedą (10.6-2 pav.). Nesubraižykite ir neįdaužkite durelių.

Pastaba. Lygiavimas Ateityje naudojant šaldytuvą, durelės gali tapti netolygios dėl laikomų maisto produktų svorio. Tokiu atveju sureguliuokite jas vadovaudamiesi pirmiau nurodytais metodais. Maks. 45°34 10 – Įrengimas

Laukimo laikas Kompresoriaus kapsulėje yra priežiūros nerei- kalaujančios tepalinės alyvos. Transportuojant prietaisą nuožulniai, ši alyva gali pratekėti per uždarą vamzdžių sistemą. Prieš prijungdami prietaisą prie maitinimo šaltinio, palaukite 2 valandas (10.7 pav.), kol alyva sutekės atgal į kapsulę. Elektros jungtis Prieš kiekvieną prijungimą patikrinkite, ar: maitinimo šaltinis, lizdas ir saugiklis yra tinkami pagal techninių duomenų lentelę; maitinimo lizdas yra įžemintas ir nenaudojami kelių kištukų įtaisai ar ilgintuvai; maitinimo kištukas ir lizdas tiksliai sutampa. Prijunkite kištuką prie tinkamai įrengto buitinio lizdo.

ĮSPĖJIMAS! Siekiant išvengti rizikos, pažeistą maitinimo laidą turi pakeisti klientų aptarnavimo skyrius (žr. garantinę kortelę). Pastatydami prietaisą įsitikinkite, kad maitinimo laidas neįstrigęs ir nepažeistas. Už prietaiso nelaikykite kelių nešiojamųjų kištukinių lizdų arba nešiojamųjų maitinimo šaltinių.

Saugokitės, kad nekiltų gaisras užsidegus degioms medžiagoms.

Įrenkite prietaisą tokioje vietoje, kurioje aplinkos temperatūra atitiks prietaiso techninių duomenų lentelėje nurodytą klimato klasę. - Išplėstinė vidutinių platumų: šis prietaisas skirtas naudoti aplinkos temperatūroje nuo 10 iki 32 °C. - Vidutinių platumų: šis prietaisas skirtas naudoti aplinkos temperatūroje nuo 16 iki 32 °C. - Subtropinė: šis prietaisas skirtas naudoti aplinkos temperatūroje nuo 16 iki 38 °C. - Tropinė: šis prietaisas skirtas naudoti aplinkos temperatūroje nuo 16 iki 43 °C.

Durelių apsukimas Prieš prijungdami prietaisą prie maitinimo šaltinio, turėtumėte patikrinti, ar durų sūpynės turi pasikeisti iš dešinės (kaip pristatyta) į kairę, jei to reikalauja montavimo vieta ir patogumas.

ĮSPĖJIMAS! Prietaisas yra sunkus. Durelėms apsukti prireiks dviejų asmenų. Prieš atlikdami bet kokius veiksmus, pirmiausia atjunkite prietaisą nuo elektros tinklo. Nepakreipkite prietaiso daugiau nei 45° kampu, kad nepažeistumėte aušinimo sistemos.

1. Pasirūpinkite reikiamais įrankiais.

2. Atjunkite prietaisą.

3. Išsukite varžtus, kuriais pritvirtintas priekinis

skydelis (1) ir nuimkite skydelį (2). Nuimkite mažą priekinio skydelio dangtį iš kairės į dešinę.

4. Atjunkite prijungimo kabelį.

5. Nuimkite viršutinio vyrio dangtį (1) ir atsukite

viršutinį vyrį (tris varžtus) dešinėje pusėje (2).

6. Atsargiai nukelkite atlaisvintas šaldytuvo

dureles nuo apatinio vyrio.

7. Norėdami apversti dureles, atsukite dangčio (1)

ir durelių stabdiklio (2) su tvirtinimo dalimi (3) varžtus.

8. Nuimkite apatinį viršutinių durelių vyrį.

9. Pakeiskite uždengimo kaiščių ir varžto padėtis

10. Perkelkite durelių stabdiklį iš dabartinės

padėties į priešingą pusę.36 10 – Įrengimas

11. Išimkite naują viršutinių durelių apatinį vyrį

iš priedų maišelio ir prisukite jį kairėje prietaiso pusėje.

12. Atsargiai užkelkite viršutines dureles ant

apatinio vyrio, kad strypas įsistatytų į vyrių cilindrą.

13. Išimkite viršutinį vyrį iš priedų maišelio. Įveskite

prijungimo kabelį per viršutinį vyrį ir pritvirtinkite viršutinį vyrį trimis varžtais kairėje prietaiso pusėje.

14. Uždėkite vyrių dangtelį (pateiktą priedų

maišelyje) ant vyrių.

15. Prijunkite prijungimo kabelį ir įstatykite jį į angą.

16. Vėl uždėkite priekinį skydelį ir pritvirtinkite

jį penkiais varžtais. Pakeitę dureles patikrinkite, ar durelių sandarikliai tinkamai pritvirtinti prie korpuso ir ar visi varžtai gerai priveržti.37 11 – Techniniai duomenys

11 11 – Techniniai du omenys 10 Techniniai duom enys Gaminio aprašas pagal ES reglamentą Nr. 2019/2016 Prekės ženklas „Haier“ Modelio identifikatorius HTW7720ENMP HTW7720ENMB HFW7720EWMP HFW7720ENMB Modelio kategorija Šaldytuvas-šaldiklis Energijos efektyvumo klasė E Metinis energijos suvartojimas (kWh per metus)

Aušinimo tūris (L) 343 337 Šaldymo apimtis (L) 140 140 Įvertinimas žvaigždutėmis Kitų skyrių temperatūra > 14 °C Netaikoma Nuo šerkšno apsauganti sistema Taip Apsauga nutrūkus elektros energijos tiekimui (val.) 12 10 Šaldymo pajėgumas (kg/24 val.) 10 Klimato klasė Šis prietaisas skirtas naudoti aplinkos temperatūrai esant nuo 10 °C iki 43 °C. SN-N-ST-T Skleidžiamo triukšmo klasė ir akustinio triukšmo lygis (dB(A) re lpW) C (37) Temperatūros kilimo laikas (val.) 12 10 Konstrukcijos tipas Laisvai pastatomas

Remiantis standartiniais 24 valandų bandymų rezultatais. Faktinis energijos suvartojimas priklausys nuo to, kaip prietaisas naudojamas ir kur jis yra. Papildomi techniniai duomenys Bendras tūris (L) 483 477 Įtampa / dažnis 220–240 V ~/ 50HZ Įvesties galia (W) 120 Įvesties srovė (A) 1,5 Pagrindinis saugiklis (A) 16 Aušinimo skystis / kiekis HTW7720ENMP/HFW7720EWMP: R600a/62g Matmenys (G/P/A milimetrais) 675x700x2006 Standartai ir direktyvos Šis gaminys atitinka visų taikomų EB direktyvų ir atitinkamų darniųjų standartų, skirtų CE ženklinimui, reikalavimus. HTW7720ENPT HTW7720DNMP HTW7720BNMM38 12 – Klientų aptarnavimas

12 12 – Klientų apt arnavimas 11 Klientų aptarnavim as Rekomenduojame mūsų „Haier“ klientų aptarnavimo tarnybą ir originalių atsarginių dalių naudojimą. Jei turite problemų su savo prietaisu, pirmiausia peržiūrėkite skyrių TRIKČIŲ ŠALINIMAS Jei nerandate sprendimo, susisiekite su vietos prekybos atstovą arba apsilankykite techninės priežiūros ir pagalbos skyriuje adresu www.haier.com, kur rasite telefono numerius ir DUK bei galėsite pateikti techninės priežiūros paraišką. Norėdami susisiekti su mūsų techninės priežiūros skyriumi, įsitikinkite, kad turite toliau nurodytus duomenis. Informaciją galima rasti techninių duomenų lentelėje. Modelis Serijos Nr.

Garantijos klausimais taip pat peržiūrėkite su gaminiu pateiktą garantijos kortelę.

GALIMYBĖS ĮSIGYTI ATSARGINIŲ DALIŲ

Termostatus, temperatūros jutiklius, spausdintines plokštes ir šviesos šaltinius galima įsigyti ne trumpiau kaip septynerius metus nuo paskutinio modelio įrenginio pateikimo į rinką. Durelių rankenos, durelių vyriai, padėklai ir krepšiai – ne trumpiau kaip septynerius metus, o durelių tarpikliai – ne trumpiau kaip 10 metų nuo paskutinio modelio įrenginio pateikimo į rinką. GARANTIJA Minimali garantijos trukmė yra: 2 metai ES šalyse, 3 metai Turkijoje, 1 metai JK, 1 metai Rusijoje, 3 metai Švedijoje, 2 metai Serbijoje, 5 metai Norvegijoje, 1 metai Maroke, 6 mėnesiai Alžyre, Tunise teisinės garantijos nereikia. TECHNINĖ PAGALBA Norėdami susisiekti su technine pagalba, apsilankykite mūsų svetainėje: https://corporate.haier- europe.com/en/ Skiltyje „svetainė“ pasirinkite savo gaminio prekės ženklą ir savo šalį. Būsite nukreipti į konkrečią svetainę, kurioje rasite telefono numerį ir formą, skirtą susisiekti su technine pagalba. Toliau pateikti mūsų adresai Europoje, kuriais galite kreiptis bendraisiais verslo klausimais. „Haier“ adresai Europoje Šalis* Pašto adresas Šalis* Pašto adresas Italija Haier Europe Trading SRL Via De Cristoforis, 12 21100 Varese ITALIJA Prancūzija Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine PRANCŪZIJA Ispanija Portugalija Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona ISPANIJA Belgija-FR Belgija-NL Nyderlandai Liuksemburgas Haier Benelux S.A. Anderlecht Route de Lennik 451 BELGIJA Vokietija Austrija Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg VOKIETIJA Lenkija Čekija Vengrija Graikija Rumunija Rusija Haier Poland Sp. zo.o Al. Jerozolimskie 181B 02 222 Warszawa LENKIJA Jungtinė Karalystė Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR

*Norėdami gauti daugiau informacijos apie gaminį, apsilankykite https://eprel.ec.europa.eu/ arba nuskaitykite QR, esantį su prietaisu pateiktoje energijos efektyvumo etiketėje.39HTW7720ENMP_GB_V02_042021Lietotāja rokasgrāmata Ledusskapis/saldētava
