KASUTUSJUHEND HFW7720EWMP HAIER

Kasutusjuhend Külmik-sügavkülmik

Aitäh, et ostsite Haieri toote. Enne seadme kasutuselevõttu lugege see juhend hoolikalt läbi. Juhend sisaldab olulist teavet, mis aitab tagada seadme optimaalset funktsioonivõimet ning selle paigaldamise, kasutamise ja hoolduse ohutust ja nõuetekohasust. Hoidke kasutusjuhendit käepärases kohas, et saaksite seda seadme ohutut ja nõuetekohast kasutamist puudutavate suuniste kontrollimiseks vaadata.. Kui peaksite seadme maha müüma, selle ära andma või kolimise korral endisesse elukohta jätma, andke uuele omanikule kindlasti ka kasutusjuhend, et ta saaks seadme ja ohutusalaste hoiatustega tutvuda.

Üldine teave ja nõuanded

Andke keskkonna ja inimeste tervise kaitsmisel oma panus. Pange pakendi komponendid ringlussevõtuks ette nähtud konteineritesse. Järgige elektri- ja elektroonikaseadmete romude ringlussevõtule kohalduvaid nõudeid. Osutatud sümboliga tähistatud seadmeid ei tohi olmejäätmete hulka visata. Viige toode piirkondlikku ringlussevõtujaama või võtke ühendust kohaliku omavalitsuse asjaomase allüksusega.

HOIATUS! Vigastuste või lämbumise oht! Kõrvaldamisel tuleb järgida külmutusagensitele ja jahutusgaasidele kohalduvaid spetsiifilisi nõudeid. Enne nõuetekohast kõrvaldamist veenduge, et külmutusagensi kontuuri torustik ei ole kahjustunud. Ühendage seade vooluvõrgust lahti. Lahutage toitekaabel ja kõrvaldage see. Eemaldage alused, sahtlid, uksesulgur ja tihendid, et vältida laste ning lemmikloomade seadmesse kinnijäämist.3 Sisukord

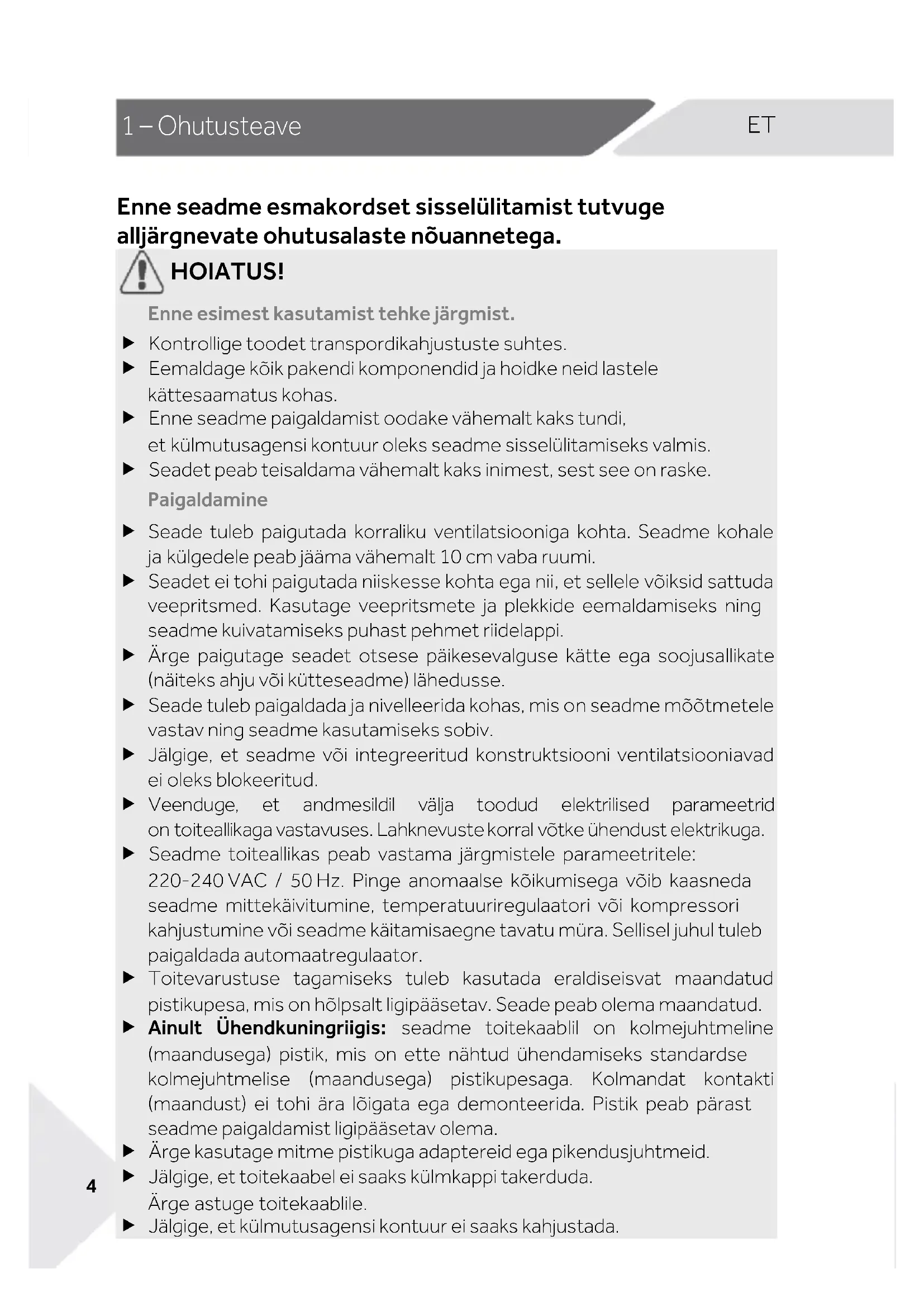

1 1 – Ohut usteave 1 Ohutusteave Enne seadme esmakordset sisselülitamist tutvuge alljärgnevate ohutusalaste nõuannetega.

HOIATUS! Enne esimest kasutamist tehke järgmist. Kontrollige toodet transpordikahjustuste suhtes. Eemaldage kõik pakendi komponendid ja hoidke neid lastele kättesaamatus kohas. Enne seadme paigaldamist oodake vähemalt kaks tundi, et külmutusagensi kontuur oleks seadme sisselülitamiseks valmis. Seadet peab teisaldama vähemalt kaks inimest, sest see on raske. Paigaldamine Seade tuleb paigutada korraliku ventilatsiooniga kohta. Seadme kohale ja külgedele peab jääma vähemalt 10 cm vaba ruumi. Seadet ei tohi paigutada niiskesse kohta ega nii, et sellele võiksid sattuda veepritsmed. Kasutage veepritsmete ja plekkide eemaldamiseks ning seadme kuivatamiseks puhast pehmet riidelappi. Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse. Seade tuleb paigaldada ja nivelleerida kohas, mis on seadme mõõtmetele vastav ning seadme kasutamiseks sobiv. Jälgige, et seadme või integreeritud konstruktsiooni ventilatsiooniavad ei oleks blokeeritud. Veenduge, et andmesildil välja toodud elektrilised parameetrid on toiteallikaga vastavuses. Lahknevuste korral võtke ühendust elektrikuga. Seadme toiteallikas peab vastama järgmistele parameetritele: 220-240 VAC / 50 Hz. Pinge anomaalse kõikumisega võib kaasneda seadme mittekäivitumine, temperatuuriregulaatori või kompressori kahjustumine või seadme käitamisaegne tavatu müra. Sellisel juhul tuleb paigaldada automaatregulaator. Toitevarustuse tagamiseks tuleb kasutada eraldiseisvat maandatud pistikupesa, mis on hõlpsalt ligipääsetav. Seade peab olema maandatud. Ainult Ühendkuningriigis: seadme toitekaablil on kolmejuhtmeline (maandusega) pistik, mis on ette nähtud ühendamiseks standardse kolmejuhtmelise (maandusega) pistikupesaga. Kolmandat kontakti (maandust) ei tohi ära lõigata ega demonteerida. Pistik peab pärast seadme paigaldamist ligipääsetav olema. Ärge kasutage mitme pistikuga adaptereid ega pikendusjuhtmeid. Jälgige, et toitekaabel ei saaks külmkappi takerduda. Ärge astuge toitekaablile. Jälgige, et külmutusagensi kontuur ei saaks kahjustada.5 1 – Ohutusteave

HOIATUS! Igapäevane kasutus Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud võivad seadet kasutada üksnes järelevalvel või kui neid on juhendatud seadme ohutu kasutamise osas ning nad mõistavad seadme kasutamisega seotud ohte. Alla 3-aastased lapsed võivad seadme läheduses viibida vaid siis, kui neid pidevalt jälgitakse. Lapsed ei tohi seadmega mängida. Kui seadme läheduses lekib jahutusgaasi või muud kergesti süttivat gaasi, lülitage lekkiva gaasi klapp välja, avage uksed ja aknad ning ärge lahutage külmkapi ega ühegi muu seadme toitekaablit. Seade on mõeldud kasutamiseks ümbritseva õhu temperatuuri vahemikus 10–43 °C. Seade ei pruugi nõuetekohaselt töötada, kui see on pikemat aega temperatuuril, mis on osutatud vahemikust kõrgem või madalam. Ärge asetage külmkapile ebastabiilseid esemeid (näiteks raskeid esemeid või veega täidetud anumaid), et vältida eseme kukkumisega kaasnevaid kehavigastusi või veega kokkupuutest tingitud elektrilööki. Ärge tõmmake ukseriiulitest. Selle juhise eiramisel võib uks kalduda, pudeliriiul lahti tulla või seade ümber kukkuda. Kasutage uste avamiseks ja sulgemiseks käepidemeid. Uste vahekaugus on väike ning uste ja külmiku kambrite vaheline pilu kitsas. Sõrmede pitsumise vältimiseks ärge pange käsi mainitud kohtadesse. Külmkapi uksi võib avada ja sulgeda vaid siis, kui ukse liikumistrajektooril ei ole lapsi. Ärge hoidke ega kasutage seadmes ega selle läheduses kergesti süttivaid, plahvatusohtlikke ega söövitavaid aineid. Ärge hoidke seadmes ravimeid, baktereid ega kemikaale. Seade on mõeldud kasutamiseks kodukeskkonnas. Selles ei ole soovitatav hoida aineid, mille säilitamisele kohalduvad ranged temperatuurinõuded. Ärge hoidke sügavkülmikus gaseeritud karastusjooke, karboniseeritud nõrgalt alkohoolseid jooke ega vedelikega täidetud klaaspudeleid või plekkpurke, sest need lõhkevad külmudes (erandiks on kange alkohol). Kui sügavkülmik on mingil põhjusel soojenenud, kontrollige selles olnud toidu seisundit.6 1 – Ohutusteave

HOIATUS! Igapäevane kasutus Ärge seadistage külmiku kambri temperatuuri tarbetult madalaks. Kõrgete sätete korral võib esineda miinustemperatuure. Tähelepanu! Pudelid võivad lõhkeda. Ärge puudutage külmutatud toiduaineid märgade kätega (kasutage kindaid). Pulgajäätist ei tohiks süüa kohe pärast selle sügavkülmikust välja võtmist. Kohaldub kinnikülmumise, külmakahjustuste ja külmavillide oht. ESMAABI: pange kinnikülmunud esemega piirkond kohe jooksva külma vee alla. Ärge tõmmake kinnikülmunud eset jõuga lahti. Ärge puudutage töötava sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti kohaldub see siis, kui käed on märjad. Voolukatkestuse korral või enne puhastamist lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada. Ärge kasutage külmkapi toiduainete hoiualades elektriseadmeid, kui nende tüüp ei ole vastavuses tootjapoolsete soovitustega. Hooldus/puhastamine Kui külmkapi puhastus- ja hooldustoiminguid teevad lapsed, tuleb neid kindlasti jälgida. Enne korralist hooldust lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada. Seadme vooluvõrgust lahutamisel hoidke pistikust, mitte kaablist. Ärge kraapige härmatist ega jääd teravate esemetega. Plastosade kahjustuste vältimiseks ärge kasutage pihusteid või elektrilisi soojendusseadmeid, näiteks kuumutit, fööni, aurupuhastit ega muid soojusallikaid. Ärge kasutage sulamisprotsessi kiirendamiseks mehaanilisi vahendeid ega seadmeid, kui tootja ei ole neid selleks otstarbeks soovitanud. Kui toitekaabel on kahjustunud, peab ohtude minimeerimiseks selle välja vahetama tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist. Ärge proovige seadet ise parandada, lahti võtta ega modifitseerida. Kui vajalik on seadme remont, võtke ühendust meie klienditeenindusega.7 1 – Ohutusteave

HOIATUS! Hooldus/puhastamine Seadme tagaküljelt tuleb tolm eemaldada vähemalt kord aastas, mis aitab vältida tulekahjuohtu ja energiatarbe suurenemist. Ärge pihustage ega loputage seadet puhastamise ajal. Ärge kasutage seadme puhastamiseks veepihustit ega auru. Ärge puhastage külmi klaasriiuleid kuuma veega. Klaas võib järsu temperatuurimuutuse korral puruneda. Külmutusagensit puudutav teave

HOIATUS! Seadmes on tuleohtlik külmutusagens isobutaan (R600a). Veenduge, et külmutusagensi kontuur ei oleks transpordi või paigaldamise ajal kahjustunud. Lekkiv külmutusagens võib põhjustada silmavigastusi või süttida. Kahjustuse korral hoidke tuleallikad eemal, ventileerige ruum põhjalikult, ärge ühendage ega lahutage seadme või ühegi muu seadme toitejuhtmeid. Teavitage juhtunust klienditeenindust. Kui külmutusagens peaks sattuma silmadesse, loputage silmi viivitamatult voolava vee all ja võtke kohe ühendust silmaarstiga.

Ukse sulgemisel peab vasakul uksel olev vertikaalne ukseliist sissepoole suunatud olema (1). Kui proovite vasakut ust sulgeda ja vertikaalne ukseliist pole nõuetekohaselt suunatud (2), on vajalik selle ette nähtud asendisse painutamine, et ukseliist ei läheks kinnitusvõlli või parema ukse vastu. Selle juhise eiramisega võiks kaasneda ukseliistu kahjustumine või leke. Vertikaalsesse ukseliistu on integreeritud küttejuhe. Seadme pinna temperatuur võib veidi tõusta – see on normaalne ja ei mõjuta külmkapi talitlust.8 2 – Kasutusotstarve

2 2 – Kasutus otstarve 2 Kasutusotstarve Kasutusotstarve Seade on mõeldud toiduainete jahutamiseks ja külmutamiseks. Külmik-sügavkülmik on ette nähtud kasutamiseks kodukeskkonna kuivades siseruumides. See ei ole mõeldud kaubanduslikuks ega tööstuslikuks kasutuseks. Seadme muutmine või modifitseerimine ei ole lubatud. Kavandatust erinev kasutamine võib endas ohte kätkeda ja garantii tühistada. Tarvikud Kontrollige alljärgneva loendi alusel tarvikuid ja dokumentatsiooni (joonis 2.2).

3 3 – Toote ülevaade 3 Toote ülevaade

Märkus! Erinevused Tehniliste muudatuste ja mudelite erinevuste tõttu võivad mõned juhendi illustratsioonid teie mudelist erineda. Seadme illustratsioon (joonis 3) mudel: HFW7720EWMP /HFW7720ENMB

My Zone sektsiooni sahtli klaaskate

Nõuetele vastava temperatuuri indikaator (mudelist olenev komponent)

Humidity Zone sektsiooni sahtel

My Zone sektsiooni sahtel

Ülemine sügavkülmiku hoiusahtel

Alumine sügavkülmiku hoiusahtel

Reguleeritavad jalad

Ukseliist10 3 – Toote ülevaade

Nõuetele vastava temperatuuri indikaator (mudelist olenev komponent)

Ülemine sügavkülmiku hoiusahtel

Alumine sügavkülmiku hoiusahtel

Reguleeritavad jalad

My Zone sektsiooni sahtel

My Zone sektsiooni sahtli klaaskate

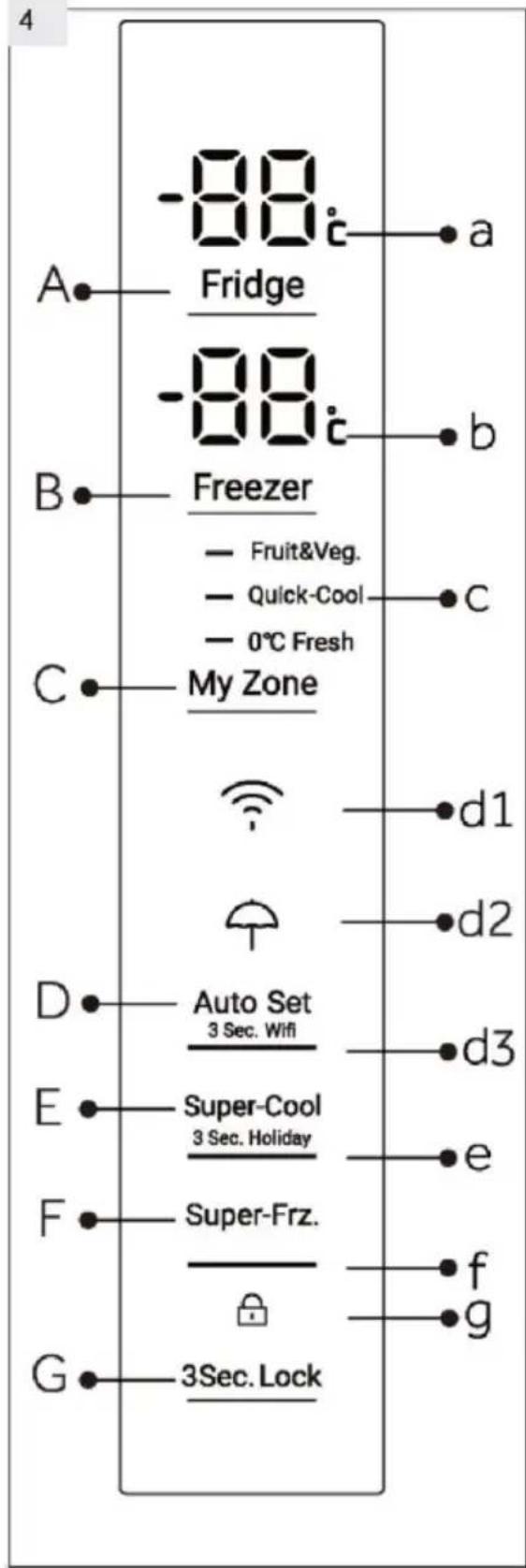

Humidity Zone sektsiooni sahtel11 4 – Juhtpaneel

Külmiku temperatuuri seadistamise nupp

Sügavkülmiku temperatuuri seadistamise nupp

Temperatuuri reguleerimisfunktsiooni My Zone seadistamise nupp

Automaatseadistusrežiimi Auto Set ja Wifi funktsiooni sisse-/väljalülitusnupp

Kiirjahutusfunktsiooni Super Cool ja energiasäästufunktsiooni Holiday sisse- /väljalülitusnupp

Kiirkülmutusfunktsiooni Super Freeze sisse- /väljalülitusnupp

Temperatuuri reguleerimisfunktsioon My Zone

Energiasäästufunktsioon Holiday

Automaatseadistusrežiim Auto Set

Kiirjahutusfunktsioon Super-Cool

Kiirkülmutusfunktsioon Super-Freeze

5 5 – Kasutami ne 5 Kasutamine Enne esimest kasutamist tehke järgmist. Eemaldage kõik pakendi komponendid, hoidke neid lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult. Puhastage enne toiduainete külmkappi panemist seda seest ja väljast vee ning õrnatoimelise puhastusvahendiga. Pärast nivelleerimist ja puhastamist oodake vähemalt kaks tundi, enne kui ühendate seadme vooluvõrku. Vaadake osa „PAIGALDAMINE“. Enne toiduainete külmkappi panemist eeljahutage kambreid kõrgetel sätetel. Funktsioon Super-Freeze aitab sügavkülmiku kambrit kiiresti jahutada. Külmiku temperatuuri sätteks määratakse automaatselt 5 °C ja sügavkülmiku temperatuuriks –18 °C. Need on soovituslikud sätted. Soovi korral saate temperatuure käsitsi muuta. Vaadake osa „KÄSITSI REGULEERIMISE REŽIIM“. Andurnupud Juhtpaneelil on andurnupud, mis reageerivad juba kergel sõrmepuudutusel. Külmkapi sisse-/väljalülitamine Seade lülitub vooluvõrku ühendamisel automaatselt sisse. Seadme esmakordsel sisselülitamisel kuvatakse külmiku ja sügavkülmiku tegelikke temperatuure (a ning b). Näidik vilgub. Pärast uste sulgemist lülitub näidik 30 sekundi möödudes välja. Paneelilukk võib aktiveeritud olla.

Märkus! Eelmääratud sätted Temperatuurid on eelseadistatud soovituslikele sätetele 5 °C (külmikus) ja –18 °C (sügavkülmikus). Tavapärastes keskkonnatingimustes ei ole temperatuuri ümberseadistamine vajalik. My Zone sektsiooni sahtli eelmääratud sätteks on Fruit&Veg. Kui seade on olnud vooluvõrgust lahutatud, võib pärast külmkapi sisselülitamist ette nähtud temperatuuride saavutamiseks kuni 12 tundi kuluda. Tühjendage külmkapp enne selle väljalülitamist. Seadme väljalülitamiseks lahutage toitekaabel pistikupesast. Ooterežiim Näidik lülitub mõne nupu vajutamisest 30 sekundi möödudes automaatselt välja. Näidik lukustub automaatselt. Näidik valgustub automaatselt mõne nupu vajutamisel või ukse/sahtli avamisel.13 5 – Kasutamine

Märkus! Paneelilukk Juhtpaneel lukustatakse automaatselt, kui 30 sekundi jooksul ei vajutata ühtegi nuppu. Mis tahes sätete muutmiseks tuleb juhtpaneel lahti lukustada. Vajutage kõigi juhtpaneeli elementide lukustamiseks kolm sekundit nuppu G (joonis 5.5). Kuvatakse asjaomane indikaator d. Juhtpaneeli lahti lukustamiseks vajutage uuesti nuppu. Avatud ukse helisignaal Kui üks külmkapi ustest on olnud kauem kui ühe minuti lahti, kostab avatud ukse helisignaal. Sulgege helisignaali vaigistamiseks uks. Kui uks on olnud avatud kauem kui seitse minutit, lülituvad külmkapi sisevalgusti ja juhtpaneeli valgustus automaatselt välja. Sätete määramine Seadme sätete konfigureerimiseks on kaks alljärgnevat võimalust.

5.7.1 Automaatseadistusrežiim Auto Set

Kui teil ei ole mingeid erinõudeid, soovitame kasutada automaatse seadistamise režiimi (Auto Set). Selles režiimis saab seade automaatselt reguleerida temperatuuri vastavalt ümbritseva õhu temperatuurile ja temperatuuri muutumisele seadmes. See režiim ei eelda kasutajapoolset sätete muutmist.

1. Kui juhtpaneel on lukustatud, vajutage selle

avamiseks nuppu G (joonis 5.5).

2. Vajutage nuppu D (joonis 5.7.1.1).

3. Indikaator d3 süttib ja funktsioon aktiveeritakse

(joonis 5.7.1-2) Funktsiooni välja lülitamiseks korrake ülaltoodud toiminguid või valige mõni muu funktsioon.

5.7.2 Käsitsi reguleerimise režiim

Kui soovite seadme temperatuuri konkreetsete toiduainete säilitamiseks käsitsi kohandada, saate temperatuuri seadistada temperatuuri reguleerimise nupuga.

Märkus! Võimalik vastuolu muude funktsioonidega Temperatuuri ei saa kohandada, kui näidik on lukustatud või aktiveeritud on mõni muu funktsioon (kiirjahutusfunktsioon Super-Cool, kiirkülmutusfunktsioon Super-Freeze, energiasäästufunktsioon Holiday või automaatseadistusrežiim Auto Set). Kui proovite sätet muuta, hakkab vastav indikaator vilkuma ja kostab helisignaal.14 5 – Kasutamine

Külmiku temperatuuri reguleerimine

1. Kui juhtpaneel on lukustatud, vajutage selle

avamiseks nuppu G (joonis 5.5).

2. Külmiku kambri valimiseks puudutage klahvi A

(„Fridge“). Kuvatakse külmiku kambri tegelik temperatuur (joonis 5.7.2-1).

3. Vajutage nuppu A („Fridge“), kuni soovitud

temperatuuri säte hakkab vilkuma (joonis 5.7.2-2). Igal nupuvajutusel kostab helisignaal. Temperatuuri langetatakse 1 °C sammuga vahemikus 1 °C (miinimumtempera- tuur) kuni 9 °C (maksimumtemperatuur). Optimaalne temperatuur külmkapis on 5 °C. Madalamad temperatuurid suurendavad seadme energiatarvet.

4. Vajutage sätte kinnitamiseks mis tahes nuppu

peale nupu A („Fridge“). Kui te ei vajuta viie sekundi jooksul ühtegi nuppu, kinnitatakse säte automaatselt. Kuvatava temperatuuri säte lõpetab vilkumise.

Sügavkülmiku temperatuuri reguleerimine

1. Kui juhtpaneel on lukustatud, vajutage selle

avamiseks nuppu G (joonis 5.5).

2. Külmutuskambri valimiseks puudutage klahvi B

(„Freezer“). Kuvatakse sügavkülmiku kambri tegelik temperatuur (joonis 5.7.2-3).

3. Vajutage nuppu B („Freezer“), kuni soovitud

temperatuuri säte hakkab vilkuma (joonis 57.2-4). Igal nupuvajutusel kostab helisignaal. Temperatuuri tõstetakse 1 °C sammuga vahemikus -14 °C kuni -24 °C. Sügavkülmiku optimaalne temperatuur on –18 °C. Madalamad temperatuurid suurendavad seadme energiatarvet.

4. Vajutage sätte kinnitamiseks mis tahes nuppu

peale nupu B („Freezer“). Kui te ei vajuta viie sekundi jooksul ühtegi nuppu, kinnitatakse säte automaatselt. Kuvatava temperatuuri säte lõpetab vilkumise.

Märkus! Temperatuure mõjutavad tegurid Külmkapi sisetemperatuuri mõjutavad alljärgnevad tegurid. Ümbritseva õhu temperatuur Külmkapis olevate toiduainete kogus Ukse avamise sagedus Seadme paigalduskoht15 5 – Kasutamine

Kiirjahutusfunktsioon Super-Cool Paljude toiduainete külmikusse panemisel (näiteks pärast suuremat poeskäiku) on soovitatav lülitada sisse kiirjahutusfunktsioon Super-Cool. Kiirjahutus- funktsioon Super-Cool kiirendab uute toiduainete jahutamist ja kaitseb külmikus juba olevaid toiduaineid liigse soojenemise eest. Funktsiooni aktiveerimisel on ligikaudne temperatuur +1 °C.

1. Kui juhtpaneel on lukustatud, vajutage selle

avamiseks nuppu G (joonis 5.5).

3. Valgustub indikaator e ja funktsioon

aktiveeritakse (joonis 5.8-2). Funktsiooni välja lülitamiseks korrake ülaltoodud toiminguid või valige mõni muu funktsioon.

Märkus! Automaatne väljalülitamine See funktsioon inaktiveeritakse automaatselt, kui see on olnud sisse lülitatud rohkem kui neli tundi.

Kiirkülmutusfunktsioon Super-Freeze Värsked toiduained tuleks külmutada võimalikult kiiresti. See aitab säilitada parimat toiteväärtust, välimust ja maitset. Kiirkülmutusfunktsioon Super-Freeze kiirendab uute toiduainete külmutamist ja kaitseb sügavkülmikus juba olevaid toiduaineid liigse soojenemise eest. Kui vajalik on suures koguses toiduainete külmutamine, on 24 tundi enne seda soovitatav lülitada sisse kiirkülmutusfunktsioon Super-Freeze. Funktsiooni aktiveerimisel on temperatuur madalam kui –24 °C.

1. Kui juhtpaneel on lukustatud, vajutage selle

avamiseks nuppu G (joonis 5.5).

3. Valgustub indikaator f ja funktsioon

aktiveeritakse (joonis 5.9-2). Funktsiooni välja lülitamiseks korrake ülaltoodud toiminguid või valige mõni muu funktsioon.

Märkus! Automaatne väljalülitamine Kiirkülmutusfunktsioon Super-Freeze inaktiveeritakse automaatselt 50 tunni möödudes. Ennistatakse eelnevalt seadistatud temperatuuri säte16 5 – Kasutamine

Energiasäästufunktsioon Holiday See funktsioon seadistab külmiku temperatuuri püsisättele 17 °C. Seeläbi võib tühja külmiku uks pikemal ajaperioodil (näiteks teie puhkuseaegsel eemalviibimisel) suletud olla, ilma et selle sisemuses tekiks ebameeldiv lõhn või hallitus. Saate sügavkülmiku kambri temperatuuri oma soovi kohaselt seadistada

1. Kui juhtpaneel on lukustatud, vajutage selle

avamiseks nuppu G (joonis 5.5).

2. Hoidke nuppu E (Super-Cool) kolm sekundit all

(joonis 5.10). Indikaator d2 süttib ja funktsioon aktiveeritakse. Funktsiooni välja lülitamiseks korrake ülaltoodud toiminguid või valige mõni muu funktsioon.

HOIATUS! Energiasäästufunktsioonis Holiday. Temperatuurireguleerimisfunktsiooni My Zone sätted Fruit&Veg, Quick Cool ja 0°C Fresh lülitatakse välja ning My Zone sektsiooni temperatuuri ei saa kohandada. Pärast energiasäästufunktsiooni Holiday välja lülitamist ennistatakse külmiku kambri ja temperatuuri reguleerimisfunktsiooniga My Zone sektsiooni eelnevalt kasutusel olnud sätted. My Zone sektsiooni sahtel Külmiku kambris on My Zone sektsiooni sahtel (joonis 5.11). Sektsioonile valitavad sätted on alljärgnevad.

See säte sobib värskete puu- ja köögiviljade säilitamiseks.

Märkus! Säte Fruit&Veg My Zone sektsiooni sahtlis ei tohiks hoida külmatundlikke puuvilju (näiteks ananassi, avokaadot, banaane ja greipe), köögivilju (näiteks kartuleid, baklažaani, ube, kurke, suvikõrvitsat ja tomateid) ega juustu.

5.11.2 Säte 0°C Fresh

Selle sätte valimisel seadistatakse temperatuuri reguleerimisfunktsiooniga My Zone sektsiooni sahtli temperatuuriks 0 °C. Sobib värske toidu, näiteks liha või kala hoiustamiseks. Enamik toiduaineid säilib temperatuuril 0 °C värskena, kuid ei külmu.

Märkus! Säte 0°C Fresh Liha veesisaldus varieerub ja kõrgema niiskustasemega liha külmub temperatuuril, mis on madalam kui 0 °C. Seega tuleks värskelt lõigatud liha hoida temperatuuri reguleerimisfunktsiooniga My-Zone kastis, kus temperatuur on vähemalt 0°C.17 5 – Kasutamine

See funktsioon võimaldab säilitada näiteks juustu, värskeid pastatooteid ja piimatooteid. Sätte valimisel seadistatakse temperatuuri reguleerimisfunktsiooniga My Zone sektsiooni temperatuuriks +2 °C.

Märkus! Temperatuuri reguleerimisfunktsiooniga My Zone sektsiooni sahtel Üks temperatuuri reguleerimisfunktsiooniga My Zone sektsiooni kolmest sättest peab alati aktiveeritud olema. Kui soovite langetada külmiku kambri temperatuuri, kasutage sätet Q-Cool (Kiirjahutus). Temperatuuri tõstmiseks kasutage sätet Fruit&Veg.

siooniga My Zone sektsiooni sahtlile sätte valimine

1. Kui juhtpaneel on lukustatud, vajutage selle

avamiseks nuppu G (joonis 5.5).

2. Vajutage nuppu C (selektorit „My Zone“),

kuni soovitud säte c hakkab vilkuma (joonis 5.11.4).

3. Mõne sekundi pärast valgustub indikaator c

püsivalt ja säte kinnitatakse.

HUMIDITY ZONE HUMIDITY ZONE sektsiooni sahtel on mõeldud salatite, puuviljade ja köögiviljade säilitamiseks Nõuanded värske toidu säilitamiseks

5.13.1 Toiduainete külmiku kambris säilitamine

Jälgige, et külmiku temperatuur oleks 5 °C või sellest madalam Soe toit tuleb enne külmkappi panemist toatemperatuurile jahutada. Teatavad külmkapis hoitavad toiduained tuleks enne külmikusse panemist pesta ja kuivatada Säilitatav toit peab lõhnade levimise või maitse muutumise vältimiseks hermeetiliselt pakendatud olema. Ärge säilitage liiga suures koguses toitu. Jätke toiduainete vahele ruumi, et külm õhk saaks nende ümber liikuda – see tagab tõhusama ja ühtlasema jahutuse. Igapäevaselt tarbitavaid toiduaineid tuleks hoida riiuli eesmises servas. Paigutage toiduained õhuvoolu tagamiseks siseseintest veidi kaugemale. Ärge hoidke toiduaineid külmiku tagaseina vastas, sest sinna paigutatud toit võib külmuda. Vältige toidu (eriti õlise või happelise toidu) otsest kokkupuudet külmkapi sisekülgedega, sest õli/hape võib neid kahjustada. Kõrvaldage külmkappi jäänud õlised/happelised toidujäägid18 5 – Kasutamine

Külmutatud toiduaineid saab külmiku kambris aeglaselt sulatada. See säästab energiat. Ebameeldiv lõhn külmikus viitab sellele, et midagi on maha valgunud ja vajalik on külmkapi puhastamine. Vaadake osa „HOOLDUS JA PUHASTAMINE“. Toiduained tuleb nende omadustest lähtuvalt erinevatesse kohtadesse paigutada (joonis 5.13-1).

Marineeritud ja konserveeritud toiduained jne

Või, juust, munad, vürtsid jne

Humidity Zone: salatid, puuviljad ja köögiviljad

Joogid ja vedelad toiduained

My Zone sektsiooni sahtel Puu- ja köögiviljad, salat (Fruit & Veg.) villitud joogid (S-Cool) Värske toortoit (0°C Fresh)

Marineeritud ja konserveeritud toiduained jne

Või, juust, munad, vürtsid jne

Humidity Zone: salatid, puuviljad ja köögiviljad

Joogid ja vedelad toiduained

My Zone sektsiooni sahtel Puu- ja köögiviljad, salat (Fruit & Veg.) konserveeritud joogid (S-Cool) Värske toortoit (0°C Fresh)

5.13.2 Toiduainete sügavkülmiku kambris säilitamine

Jälgige, et sügavkülmiku temperatuur oleks –18 °C. Kui vajalik on suures koguses toiduainete külmutamine, on 24 tundi enne seda soovitatav lülitada sisse kiirkülmutusfunktsioon Super-Freeze; väiksemate koguste korral piisab 4–6 tunnist. Soe toit tuleb enne sügavkülmiku kambrisse panemist toatemperatuurile jahutada. Väikesteks portsjoniteks lõigatud toiduained külmuvad kiiremini ning neid on lihtsam sulatada ja küpsetada. Soovituslikult võiks üks portsjon kaaluda vähem kui 2,5 kg. Toiduained tuleks enne sügavkülmikusse panemist pakendada. Pakendi välispind peab olema kuiv, et säilituskotid üksteise külge ei jääks. Pakkevahendid peavad olema lõhnatud, õhukindlad, mittemürgised ja toksiinideta. Märkige pakendile külmutamise kuupäev, säilitusaeg ja toiduaine nimetus – see aitab vältida erinevatele toiduainetele kohalduvate säilitustähtaegade ületamist. HOIATUS! Hape, leelis, sool ja muud ained võivad sügavkülmiku sisepinda kahjustada. Ärge asetage selliseid aineid sisaldavaid toiduaineid (näiteks merekala) otse sisepinnale. Sügavkülmikusse loksunud soolane vesi tuleb koheselt eemaldada. Ärge ületage toiduainete tootjate määratletud soovituslikke säilitusaegu. Võtke sügavkülmikust välja vaid vajalik kogus toitu. Sulatatud toit tuleb tarbida võimalikult kiiresti. Sulatatud toiduaineid ei tohi ilma eelnevalt küpsetamata uuesti külmutada. Ärge pange sügavkülmiku kambrisse ülemäärases koguses uusi toiduaineid. Arvestage sügavkülmiku külmutusvõimsusega – vaadake osa „TEHNILISED ANDMED“ või andmesildil välja toodud spetsifikatsioone. Toiduaineid võib sügavkülmikus, mille temperatuur on vähemalt –18 °C, nende omadustest lähtuvalt 2–12 kuud hoida (näiteks liha võib säilitada 3–12 kuud ja köögivilju 6–12 kuud). Värske toidu külmutamisel vältige selle kokkupuudet juba külmutatud toiduainetega. Kohaldub sulamisoht!

5.13.3 Järgige poest ostetud külmutatud toiduainete säilitamisel

alljärgnevaid suuniseid. Järgige säilitusaja osas tootjapoolseid soovitusi. Ärge ületage soovituslikku säilitustähtaega. Külmutatud toiduainete ostmise ja sügavkülmikusse panemise vaheline aeg peab olema võimalikult lühike – see aitab toidu kvaliteeti alal hoida. Ostke külmutatud toiduained, mida on säilitatud temperatuuril –18 °C või madalamal temperatuuril. Hoiduge selliste toiduainete ostmisest, mille pakendil on jää või härmatis, mis viitab sellele, et tooted võivad olla osaliselt sulanud ja seejärel uuesti külmutatud. Säilitusaegne vahepealne temperatuuri tõus mõjutab toidu kvaliteeti.20 5 – Kasutamine

Veedosaatorist (joonis 5.14.1) saab lasta jahedat joogivett. Veepaaki tuleb enne esimest kasutamist puhastada (vt HOOLDUS JA PUHASTAMINE).

1. Veenduge, et veepaak on õigesti sisestatud

(vt osa SEADME TUTVUSTUS)

2. Pöörake ja tõstke ümmargune kaas (A) üles ning

täitke veepaak värske joogiveega.

3. Täitke paak ainult vastava märgistuseni (1,8 I),

kuna vastasel juhul võib vesi ukse avamisel ja sulgemisel üle serva voolata.

4. Sulgege ümmargune kaas, kuni see klõpsatab

VEEDOSAATOR ~ Enne täitmist eemaldage jääkvesi ja puhastage veepaak. ~ Kui te ei vaja vett pikemat aega, tühjendage paak ja pange tühi puhastatud paak oma kohale tagasi. ~ Veepaagi kate (C) aitab ka energiat säästa. Kui te ei soovi pikema aja jooksul veedosaatorist vett võtta, asetage siiski kate oma kohale, kuna sel on paremad isoleerivad omadused ning see säästab energiat.

5.14.2 Vee võtmine dosaatorist

1. Asetage klaas vee väljalaskeava alla.

2. Lükake seda õrnalt vastu veedosaatori kangi.

Looge rakenduses hOn App konto või logige sisse, kui teil on konto juba olemas.

3. toiming • Järgige rakenduses hOn App

TOOTEINFO Kuidas aktiveerida Wi-Fi moodulit: Wi-Fi mooduli aktiveerimiseks puudutage juhtpaneelil kolm sekundit klahvi D Wi-Fi moodul on sisse lülitatud, Wi-Fi ikoon hakkab vilkuma Kui külmik on registreeritud, kuid Wi-Fi on välja lülitatud, hakkab ikoon vilkuma Kui külmik on registreeritud ja ühendatud, on Wi-Fi ikoon alati sisse lülitatud Wi-Fi lähtestamiseks puudutage juhtpaneelil kolm sekundit klahvi D22 6 – Nõuanded energiatarbe vähendamiseks

6 6 – Nõuand ed energiatar be vähendamise ks 6 Nõuanded energ iatarbe vähend amiseks Nõuanded energiatarbe vähendamiseks

Veenduge, et seadme ventilatsioon vastab nõuetele (vaadake osa „PAIGALDAMINE“). Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse. Hoiduge tarbetult madalate temperatuuride seadistamisest. Mida madalam on temperatuuri säte, seda suurem on seadme energiatarve. Energiatarve suureneb mõningate funktsioonide (näiteks kiirkülmutusfunktsiooni SUPER-FREEZE või kiirjahutusfunktsiooni SUPER-COOL) kasutamisel. Laske soojal toidul enne selle külmkappi panemist maha jahtuda. Hoidke külmkapi ust võimalikult vähest aega avatuna. Õhuvoolu takistuste välistamiseks ärge täitke seadet liigselt. Jälgige, et toiduainete pakendites oleks võimalikult vähe õhku. Uksetihendid peavad olema puhtad, et uks alati korralikult sulguks. Sulatage külmutatud toiduaineid külmiku kambris. Kõige energiasäästlikuma lahenduse saavutamiseks peavad sahtel, toidukast ja riiulid olema tehaseväärses seisundis ning toit tuleb seadmesse paigutada õhu väljalaskeava blokeerimata23 7 – Seadme tutvustus

7 7 – Seadm e tutvustus 7 Seadme tutvust us Märkus! Mudelist olenevad erinevused Mudelite varieeruvuse tõttu ei pruugi teie tootel olla kõiki alljärgnevalt kirjeldatud komponente ja funktsioone. Vaadake osa „TOOTE ÜLEVAADE“.

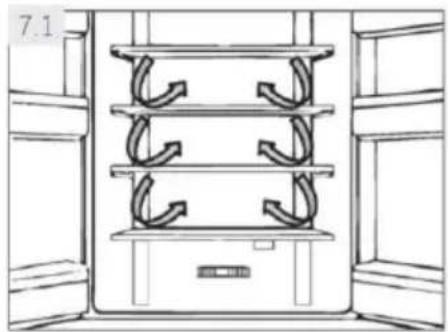

Külgsuunaline õhuvool Külmkappi on integreeritud õhuvoo süsteem, mis tagab igal riiulitasandil külma õhu liikumise (joonis 7.1). See aitab säilitada ühtlast temperatuuri, et toit püsiks kauem värskena.

Reguleeritavad riiulid Riiulite kõrgust saab hoiustamisvajadustest lähtuvalt kohandada.

1. Riiuli ümberpaigutamiseks eemaldage see –

tõstke riiuli tagaserva (1) ja tõmmake riiul välja (2) (joonis 7.2).

2. Riiuli uuesti külmikusse paigutamiseks asetage

see kummalgi küljel olevatele eenditele ja lükake riiulit tahapoole, kuni selle tagaserv on külgedel olevatesse süvenditesse fikseeritud.

Märkus! Riiulid Veenduge, et riiul on ühetasaselt paigutatud.

Eemaldatavad ukseriiulid Ukseriiuleid saab puhastamiseks eemaldada. Võtke kinni riiuli kummastki küljest, tõstke riiulit ülespoole (1) ja eemaldage see (2) (joonis 7 3). Ukseriiuli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

My Zone sektsiooni sahtel My Zone sektsiooni (joonis 7.4) kasutamist ja seadis- tamist puudutavat teavet leiate osa „KASUTAMINE“ jaotisest „My Zone sektsiooni sahtel“.24 7 – Seadme tutvustus

MUDELIST OLENEV KOMPONENT: nõuetele vastava temperatuuri indikaator Nõuetele vastava temperatuuri indikaatorit (joonis 7.5) saab kasutada tasemest +4 °C madalamate temperatuuride hindamiseks. Kui indikaatoril ei ole kuvatud „OK“, vähendage järkjärguliselt temperatuuri sätet.

Märkus! Nõuetele vastava temperatuuri indikaatorit puudutav teave Külmkapi sisselülitamisel võib ette nähtud temperatuuride saavutamiseks kuni 12 tundi kuluda.

Eemaldatav sügavkülmiku sahtel Sahtli väljavõtmiseks tõmmake see maksimaalses ulatuses välja (1), tõstke üles ja eemaldage (2) (joonis 7.6). Sahtli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras. Eemaldatav veepaak (HFW7720EWMP) Veepaaki (joonis 7.7) saab puhastamiseks eemaldada ja uuesti paigaldada samamoodi nagu ukseriiuleid.

Sisestage veepaak Asetage veepaak asendisse, kus dosaatori tila (B) sobitub ukse sees olevasse avasse. Veenduge, et veepaak on lukustatud.

Märkus! ~ Kui veepaak ei ole korralikult sisestatud, võib ühenduskohast vett tilkuda. ~ Ärge kasutage veepaagi eemaldamisel ega paigaldamisel liigset jõudu, et seda mitte kahjustada.

3D-sügavkülmiku sahtel Sügavkülmiku sahtleid (joonis 7.8) saab otse ja täielikult välja tõmmata. Rullikud liiguvad teleskoopjalastel, mis võimaldab külmutatavaid toiduaineid mugavalt sügavkülmikusse paigutada ja sealt välja võtta. Tänu energiat säästvale automaatsele ukse sulgemismehhanismile on sügavkülmikut lihtne käsitseda

HOIATUS! Ärge paigutage sahtlitesse ülemäärases koguses toiduaineid: ühe sahtli maksimaalne täitmismaht on 35 kg.25 7 – Seadme tutvustus

1. Täitke jääkuubikualus 3/4 ulatuses veega ja pange

see sügavkülmiku sahtlisse (joonis 7.9-1).

2. Väänake jääkuubikute lahtistamiseks kergelt

jääkuubikualust või hoidke seda voolava vee all (joonis 7.9-2). Daylight Ukse avamisel süttib valgusdioodiga sisevalgusti. Tulede intensiivsust ei mõjuta seadme ükski säte.

Kui pudeliriiul pole kasutusel, saate selle ruumi säästmiseks kokku klappida.

HOIATUS! Jälgige, et pudelite kogukaal poleks suurem kui 10 kg.

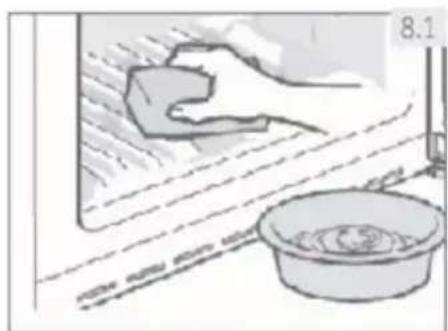

8 8 – Hool dus ja puhastami ne 8 Hooldus ja puhas tamine HOIATUS! Enne puhastamist lahutage külmik vooluvõrgust. Üldised soovitused Puhastage külmkappi siis, kui selles on vähe toiduaineid või see on tühi. Külmikut tuleb puhastada iga nelja nädala järel – see tagab seadme nõuetekohase hoolduse ja aitab vältida ebameeldiva lõhna teket.

HOIATUS! Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit. Ärge pihustage ega loputage seadet puhastamise ajal. Ärge kasutage seadme puhastamiseks veepihustit ega auru. Ärge puhastage külmi klaasriiuleid kuuma veega. Klaas võib järsu temperatuurimuutuse korral puruneda. Ärge puudutage sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti suur on see oht siis, kui käed on märjad. Kütteperioodil kontrollige külmutatud toiduainete seisundit.

Jälgige, et uksetihend oleks alati puhas. Puhastage külmkapi sisemust ja korpust soojas vees ning neutraalses puhastusvahendis niisutatud svammiga (joonis 8.1). Loputage ja kuivatage pehme riidelapiga. Ärge puhastage seadme osi nõudepesumasinas. Tarvikuid võib puhastada üksnes sooja vee ja õrnatoimelise neutraalse puhastusvahendiga. Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada.

Sulatamine Külmiku ja sügavkülmiku kambrite sulatamine on automaatne, nende käsitsi sulatamine ei ole vajalik. Tagavalgusti asendamine

HOIATUS! Ärge asendage tagavalgustit ise, seda võib vahetada vaid tootja või volitatud hooldustehnik.27 8 – Hooldus ja puhastamine

Valgusallikal on väike energiatarve ja pikk kasutusiga. Valgustiga seotud probleemide korral võtke ühendust klienditeenindusega. Vaadake osa „KLIENDITEENINDUS“. Valgusti parameetrid on alljärgnevad: Pinge: 12 V; Maksimumvõimsus: 12 W

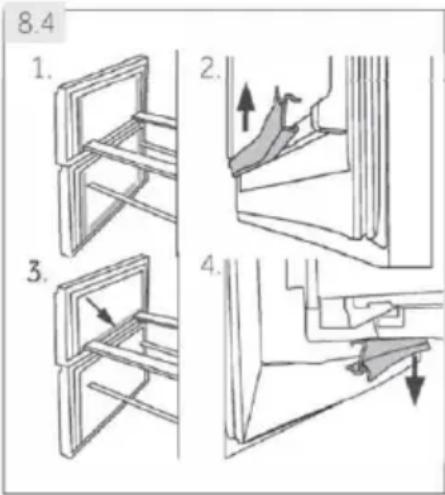

Eemaldatavad lisatihendid Ülemisel ja alumisel sügavkülmiku sahtlil on kokku kuus lisatihendit.

1. Määrake kindlaks ülemisel ja alumisel

sügavkülmiku sahtlil olevate uksetihendite asukohad (joonis 8.4-1).

2. Jälgige, et tihendite painutatud sektsioonid

oleksid paigaldamisel sissepoole suunatud (joonis 8.4-2).

3. Määrake kindlaks ülemise sahtli alumise tihendi

asukoht (joonis 8.4-3).

4. Jälgige, et selle tihendi painutatud sektsioon

oleks paigaldamisel alla suunatud (joonis 8.4-4). Neid tihendeid ja pöördukse/sahtli tihendeid saab tellida klienditeenindusest (vaadake garantiikaarti). Pikaajaline mittekasutamine Toimige alljärgnevalt, kui te ei kavatse külmkappi pikemal ajaperioodil kasutada ning te ei soovi aktiveerida külmiku energiasäästufunktsiooni Holiday. Võtke toiduained külmkapist välja. Lahutage toitekaabel. Puhastage seadet eespool kirjeldatud viisil. Jätke uks ja sügavkülmiku sahtlid/uks lahti, et vältida seadmesisese ebameeldiva lõhna teket.

Märkus! Väljalülitamine Lülitage külmkapp välja vaid siis, kui see on vältimatult vajalik. Seadme teisaldamine

1. Võtke toiduained külmkapist välja ja lahutage seade vooluvõrgust.

2. Fikseerige riiulid ning külmiku ja sügavkülmiku muud liikuvad osad kleeplindiga.

3. Külmkappi ei tohi külmutussüsteemi kahjustuste välistamiseks kallutada rohkem

HOIATUS! Ärge tõstke seadet selle käepidemetest. Ärge asetage seadet horisontaalselt põrandapinnale.28 8 – Hooldus ja puhastamine

1. Võtke veepaak seadmest välja.

2. Eemaldage kate (joonis 8.7-A).

3. Keerake dosaatori kraan lahti (joonis 8.7-B)

4. Puhastage veepaaki ja dosaatori kraani sooja

jooksva vee ja vedela nõudepesuvahendiga. Loputage nõudepesuvahend hoolikalt maha.

5. Paigaldage dosaatori tila oma kohale, sulgege kate

ja pange paak seadmesse tagasi29 9 – Veaotsing

9 9 – Veaotsing 9 Veaotsing Paljusid tekkida võivaid probleeme saab kõrvaldada ilma mingite eriteadmisteta. Probleemide korral järgige allpool välja toodud suuniseid, enne kui võtate ühendust müügijärgse teenindusega. Vaadake osa „KLIENDITEENINDUS“.

HOIATUS! Enne hooldustoiminguid lahutage seadme väljalülitamiseks toitepistik pistikupesast. Elektriseadmete remonditöid võivad teha vaid kvalifitseeritud elektrikud, sest ebaõige remondiga võivad kaasneda märkimisväärsed kahjustused. Kahjustunud toitekaabli võib ohtude minimeerimiseks välja vahetada üksnes tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist. Veaotsingu tabel Probleem Võimalik põhjus Potentsiaalne korrigeeriv meede Kompressor ei tööta. Toitepistik ei ole vooluvõrku ühendatud. Ühendage toitepistik. Aktiveeritud on seadme sulatustsükkel. See on automaatse sulatamise korral normaalne. Seade käivitub sageli või on selle käitustsükkel liiga pikk. Sise- või välistemperatuur on liiga kõrge. Sellisel juhul on normaalne, kui käitustsükkel on tavalisest pikem. Seade on olnud pikemat aega välja lülitatud. Üldjuhul kulub seadmel ette nähtud temperatuuri saavutamiseks 8–12 tundi.

Seadme uks/sahtel ei ole korralikult suletud. Sulgege uks/sahtel, kontrollige, kas seade paikneb ühetasasel pinnal, ning veenduge, et mõni toiduaine või anum ei takista ukse sulgemist.

Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti. Hoiduge ukse/sahtli liiga sagedasest avamisest.

Sügavkülmiku kambrile on valitud liiga madal temperatuuri säte. Tõstke temperatuuri sätet, kuni saavutate rahuldava külmkapi temperatuuri. Külmkapi temperatuuri stabiliseerumiseks kulub 24 tundi.

Ukse/sahtli tihend on määrdunud, kulunud, pragunenud või mittesobiv. Puhastage ukse/sahtli tihend või laske klienditeenindusel see asendada.

Õhuringlus ei vasta nõuetele. Tagage küllaldane ventilatsioon. Külmkapi sisemus on määrdunud ja/või lõhnab. Vajalik on külmkapi sisemuse puhastamine. Puhastage külmkapi sisemus. Külmkapis hoitakse intensiivse lõhnaga toitu. Pakendage toit korralikult ja õhukindlalt.30 9 – Veaotsing

Probleem Võimalik põhjus Potentsiaalne korrigeeriv meede Seadme sisetemperatuur ei ole piisavalt madal. Temperatuur on seadistatud liiga kõrgele sättele. Lähtestage temperatuuri säte. Külmkappi on pandud liiga soe toit. Jahutage soe toit enne selle külmkappi panemist.

Külmkapis hoitakse liiga paljusid toiduaineid. Jälgige, et säilitatavate toiduainete kogus poleks ülemäära suur.

Toiduained on üksteisele liiga lähedale paigutatud. Jätke vajaliku õhuvoolu tagamiseks toiduainete vahele veidi ruumi.

Seadme uks/sahtel ei ole korralikult suletud. Sulgege uks/sahtel.

Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti. Hoiduge ukse/sahtli liiga sagedasest avamisest. Seadme sisetemperatuur on liiga madal. Temperatuur on seadistatud liiga madalale sättele. Lähtestage temperatuuri säte. Aktiveeritud on kiirkülmutusfunktsioon Power-Freeze või on see liiga kaua sisse lülitatud olnud. Lülitage kiirkülmutusfunktsioon Power-Freeze välja. Külmiku kambris tekib kondensaat. Ümbritsev keskkond on liiga soe ja liiga niiske. Tõstke temperatuuri. Seadme uks/sahtel ei ole korralikult suletud. Sulgege uks/sahtel. Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti. Hoiduge ukse/sahtli liiga sagedasest avamisest

Toiduanumad või vedelikke sisaldavad nõud on katmata. Laske kuumal toidul enne selle külmkappi panemist toatemperatuurile jahtuda ning katke toidud ja vedelikud. Külmkapi välispinnale, uste vahele või ukse ja sahtli vahele koguneb kondensaati. Ümbritsev keskkond on liiga soe ja liiga niiske. See on niisketes ilmastikuoludes normaalne ja muutub niiskustaseme langedes. Uks/sahtel ei ole nõuetekohaselt suletud. Seadmesisese külma õhu ja ümbritseva keskkonna sooja õhu kokkupuutel tekib kondensaat. Jälgige, et uks/sahtel oleks korralikult suletud. Sügavkülmiku kambris on liigselt jääd ja härmatist. Toiduained ei olnud nõuetekohaselt pakendatud. Pakendage toiduained alati korralikult. Seadme uks/sahtel ei ole korralikult suletud. Sulgege uks/sahtel.

Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti. Hoiduge ukse/sahtli liiga sagedasest avamisest.

Ukse/sahtli tihend on määrdunud, kulunud, pragunenud või mittesobiv. Puhastage ukse/sahtli tihend või laske see uuega asendada.31 9 – Veaotsing

Probleem Võimalik põhjus Potentsiaalne korrigeeriv meede

Mõni ese või toiduanum ei võimalda ust/sahtlit korralikult sulgeda. Paigutage ukse/sahtli nõuetekohaseks sulgemiseks riiulid, ukseriiulid või külmkapis olevad toiduanumad ümber. Seadmest kostab anomaalseid helisid. Seade ei paikne ühetasasel pinnal. Reguleerige seadme nivelleerimiseks jalgu. Seade on mõne läheduses paikneva eseme vastas. Eemaldage seadme vahetust ümbrusest esemed. Seadmest kostab vee voolamisele sarnane tasane heli. See on normaalne.

Seade genereerib helisignaali. Külmiku kambri uks on lahti. Sulgege uks või vaigistage helisignaal käsitsi. Seadmest kostab vaikne surisev heli. Kondensniiskust vähendav süsteem on sisse lülitunud. See aitab vältida kondenseerumist ja on normaalne. Seadme sisevalgusti või jahutussüsteem ei tööta. Toitepistik ei ole vooluvõrku ühendatud. Ühendage toitepistik. Seadme toitevarustus puudub. Kontrollige ruumi elektrivarustust. Helistage elektriettevõttesse.

Valgusdioodiga valgusti on kahjustunud. Helistage valgusti vahetamiseks teenindusse. Külmkapi küljed ja ukseliist soojenevad. See on normaalne.

Voolukatkestus Voolukatkestuse korral peaks toit umbes 12 tundi ohutult külmana püsima. Järgige pikaajalise voolukatkestuse korral alljärgnevaid soovitusi, millest kinnipidamine on eriti oluline suvel. Avage ust/sahtlit nii harva kui võimalik. Voolukatkestuse korral ärge pange külmkappi uusi toiduaineid. Kui voolukatkestusest on ette teatatud ja katkestus kestab kauem kui 12 tundi, valmistage jääd, pange see sobivasse anumasse ja asetage külmiku kambri ülemisse sektsiooni. Kohe pärast toitevarustuse taastumist on tarvis toiduained üle vaadata. Külmkapi sisetemperatuur tõuseb voolukatkestuse või muu rikke korral, mistõttu vähenevad nii toiduainete säilivusaeg kui ka nende kvaliteet ja söödavus. Terviseriskide minimeerimiseks tuleks kõik üles sulanud toiduained koheselt tarbida või küpsetada ja uuesti külmutada (kui see on asjakohane)

Märkus! Voolukatkestuse aegne sätete talletamine Pärast toitevarustuse taastumist lülitub seade sisse toitekatkestusele eelnenud sätetega. Tehnilise toega ühendust võtmiseks avage veebileht https://corporate.haier- europe.com/en/. Seejärel valige asjaomane tootemark ja riik. Teid suunatakse konkreetsele veebilehele, kust leiate telefoninumbri ja vormi tehnilise toega ühendust võtmiseks.32 10 – Paigaldamine

10 10 – Paigaldamin e 10 Paigaldamine HOIATUS! Külmkapp on raske. Seda peab teisaldama vähemalt kaks inimest. Hoidke kõiki pakendi komponente lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult. Võtke seade pakendist välja. Eemaldage kõik pakendi komponendid. Keskkonnatingimused Toatemperatuur peaks alati jääma vahemikku 10–43 °C, sest toatemperatuur võib mõjutada seadmesisest temperatuuri ja külmkapi energiatarvet. Ärge paigaldage seadet ilma isolatsioonita muude soojust kiirgavate seadmete (näiteks ahju või teise külmiku) lähedusse. Ukse poolsuse muutmine (Ainult mudel HTW7720ENMP/HTW7720ENMB) Enne seadme paigaldamist kontrollige, kas uksehinge poolsus on sobiv. Vajadusel vaadake osa „UKSE POOLSUSE MUUTMINE“. Ruumisoovitus Soovitatav ruum ukse avamisel. (joonis 10.4) Mudel Laius millimeetrites Sügavus millimeetrites Kaugus seinast millimeetrites

Ventilatsiooni ristlõige Seadme piisava ventilatsiooni saavutamiseks ohutuse tagamiseks soovitame järgida ruumisoovitusjuhiseid (joonis 10.5). Autonoomne külmutusseade ei ole mõeldud kasutamiseks integreeritud seadmena. >10 cm >10 cm >10 cm 70 cm HTW7720ENMP HTW7720ENMB HTW7720ENPT HTW7720DNMP HTW7720BNMM33 10 – Paigaldamine

Seadme tsentreerimine ja nivelleerimine Seade tuleb paigutada ühetasasele ja stabiilsele pinnale.

2. Reguleerige jalad soovitud kõrgusele.

3. Kontrollige seadme stabiilsuse

hindamiseks selle diagonaaltelgi. Mõningane kalle kummaski suunas peaks olema ühesugune. Vastasel juhul võib karkass deformeeruda, millega võiks kaasneda uksetihendite leke. Kerge kaldenurk tagakülje suunas hõlbustab ukse sulgemist. Uste täppisreguleerimine Kui uksed ei ole ühel tasandil, saab selle kõrvaldamiseks kasutada alljärgnevaid meetmeid.

10.6.1 Reguleeritava jala kasutamine

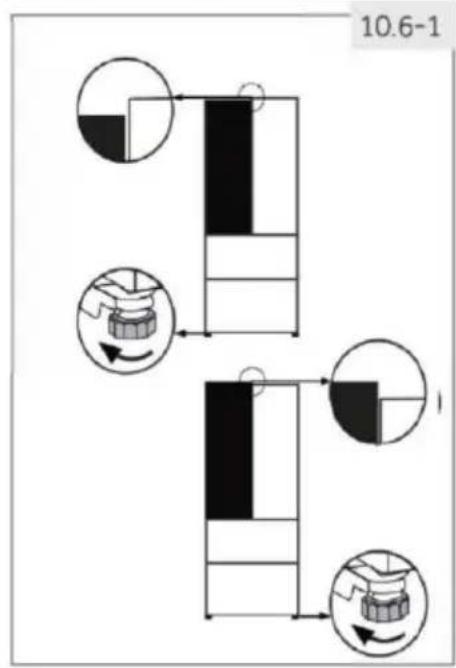

Pöörake reguleeritavat jalga selle üles või alla keeramiseks noolega osutatud suunas (joonis 10.6-1).

10.6.2 Vahepukside kasutamine

Avage ülemine uks ja tõstke seda üles. Paigutage lisatarvikute kotis sisalduv vahepuks käsitsi või sobivate tööriistade (näiteks näpitstangide) abil ettevaatlikult keskmise hinge valgesse plastrõngasse (joonis 10.6-2). Jälgige, et uks selle käigus kriimustada või kahjustada ei saaks.

Märkus! Nivelleerimine Külmkapi kasutamisel võib uste tasapinnalisus selles olevate toiduainete kaalu tõttu muutuda. Sel juhul reguleerige uksi ülaltoodud meetodeid järgides uuesti. max 45°34 10 – Paigaldamine

Ooteaeg Kasutajapoolset sekkumist mittevajav määrdeõli asub kompressoris olevas kapslis. Õli võib transportimisega kaasneva seadme kaldumise tõttu suletud torustikku voolata. Oodake enne seadme vooluvõrku ühendamist 2 tundi (joonis 10.7), et õli saaks tagasi kapslisse valguda. Seadme vooluvõrku ühendamine Enne seadme vooluvõrku ühendamist kontrollige, kas: toiteallikas, pistikupesa ja kaitsmed vastavad andmesildil välja toodud parameetritele; pistikupesa on maandatud ning kasutusel pole mitme pistikuga adaptereid ega pikendusjuhtmeid; toitepistik ja pistikupesa vastavad nõuetele. Ühendage pistik nõuetekohaselt paigaldatud pistikupesaga.

HOIATUS! Ohtude minimeerimiseks võib kahjustunud toitekaabli asendada vaid klienditeenindus (vaadake garantiikaarti). Seadme paigutamisel veenduge, et toitekaabel poleks kuhugi kinni jäänud ega kahjustunud. Jälgige, et seadme taha ei jääks portatiivseid mitmikpistikupesasid ega teisaldatavaid toiteallikaid.

Pöörake tähelepanu tuleohtlike materjalide süttimisega kaasnevale tulekahjuohule.

PAIGUTAMINE Paigutage seade kohta, kus ümbritseva õhu temperatuur vastab seadme andmesildil osutatud kliimaklassile: - subnormaalne (SN): see külmutusseade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur jääb vahemikku 10 °C kuni 32 °C; - normaalne (N): see külmutusseade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur jääb vahemikku 16 °C kuni 32 °C; - subtroopiline: „külmutusseade on ette nähtud kasutamiseks ümbritseva õhu temperatuuril vahemikus 16 °C kuni 38 °C; - troopiline: külmutusseade on mõeldud kasutamiseks ümbritseva õhu temperatuuril 16 °C kuni 43 °C.

Ukse poolsuse muutmine Kontrollige enne seadme vooluvõrku ühendamist, kas paigalduskohast ja kasutus- mugavusest lähtuvalt oleks vajalik ukse poolsuse muutmine (seade tarnitakse paremale avaneva uksega, kuid seda saab muuta).

HOIATUS! Külmkapp on raske. Ukse poolsuse muutmiseks on vaja kahte inimest. Enne edasiste toimingute tegemist lahutage seade vooluvõrgust. Seadet ei tohi jahutussüsteemi kahjustuste välistamiseks kallutada rohkem kui 45 kraadi.

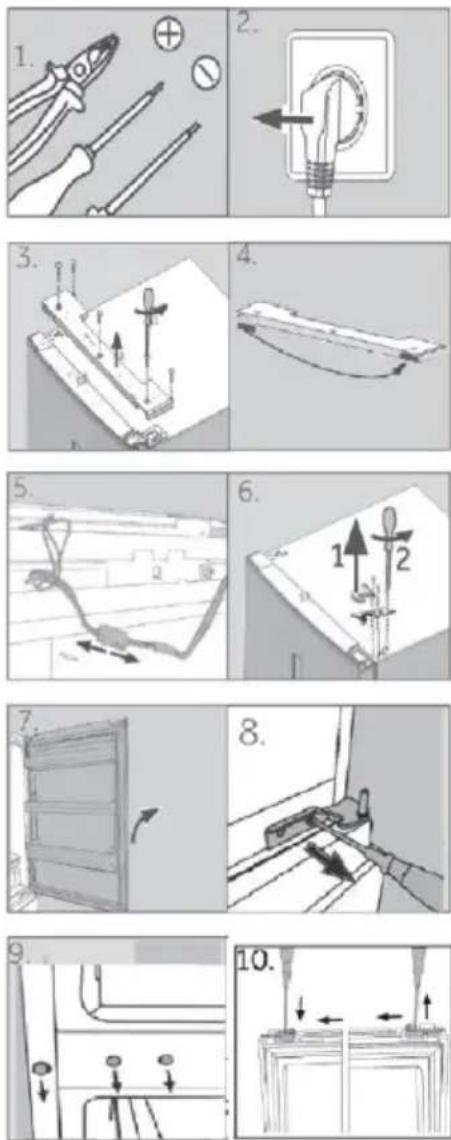

Monteerimisetapid (joonis 10.9):

1. Pange valmis vajalik tööriist.

2. Lahutage seade vooluvõrgust.

eemaldage paneel (2). Lükake esipaneeli väikese katte eemaldamiseks seda vasakult paremale.

4. Lahutage ühenduskaabel

5. Eemaldage ülemise uksehinge kate (1)

ja keerake lahti paremal küljel olev ülemine ukse hing (eemaldage kolm kruvi) (2).

6. Tõstke lahtine külmkapi uks ettevaatlikult

alumiselt hingelt maha.

8. Eemaldage ülemise ukse alumine hing.

10. Paigutage uksepiirik esialgse asukoha suhtes

11. Võtke lisatarvikute kotist ülemise ukse uus

alumine hing ja kruvige see seadme vasakule küljele.

12. Tõstke ülemine uks ettevaatlikult alumisele

hingele, jälgides, et pöördetapp sobituks uksehinge silindrisse.

13. Võtke lisatarvikute kotist ülemine hing.

Viige ühenduskaabel läbi ülemise hinge ja kinnitage ülemine hing kolme kruviga seadme vasakule küljele.

15. Ühendage ühenduskaabel ja paigutage see

ette nähtud avausse.

16. Paigutage esipaneel tagasi ja kinnitage see viie

kruviga. Pärast ukse poolsuse muutmist kontrollige, kas uksetihendid paiknevad nõuetekohaselt korpusel ja kõik kruvid on korralikult pingutatud.37 11 – Tehnilised andmed

11 11 – Tehnilise d andmed 11 Tehnilised andm ed Määrusele (EL) nr 2019/2016 vastavad toote spetsifikatsioonid Kaubamärk Haier Mudelitähis Mudeli kategooria Külmik-sügavkülmik Energiatõhususe klass E Aastane energiatarbimine (kWh aasta kohta)

Mahtjahutus (l) 343 337 Külmutusjõudlus (l) 140 140 Tärnides väljendatud hinnang Töötemperatuuriga > 14 °C muud sektsioonid Ei kohaldu Jäätumisvaba tehnoloogia Jah Ohutu elektrikatkestuse kestus (h) 12 10 Külmutusvõimsus (kg/24h) 10 Kliimaklass Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 10 °C ja 43 °C SN.N.ST.T Müraklass ja õhus leviva müra tase (db(A) re 1pW) C (37) Temperatuuri tõusu aeg (h) 12 10 Konstruktsioon Autonoomne

Põhineb standardtingimustes mõõdetud 24 tunni tulemustel. Tegelik energiatarbimine oleneb seadme kasutusviisist ja asukohast. Täiendavad tehnilised andmed Kogumaht (l) 483 477 Pinge/sagedus 220-240V ~/50Hz Sisendvõimsus (W) 120 Sisendvool (A) 1,5 Peakaitse (A) 16 Jahutusvedelik/kogus HTW7720ENMP/HFW7720EWMP: R600a/62g Mõõtmed (S/L/K millimeetrites) 675 × 700 × 2006 Standardid ja direktiivid Seade vastab kõigi kohaldatavate Euroopa Ühenduse direktiivide ja asjaomaste ühtlustatud standardite nõuetele, mille alusel omistatakse tootele CE-vastavusmärgis

12 12 – Klienditeenin dus 12 Klienditeenindus Soovitame kasutada Haieri klienditeenindust ja originaalvaruosasid Kui teil on oma seadmega probleeme, kontrollige esmalt osa „TÕRKEOTSING“ Kui te ei leia sealt lahendust, võtke ühendust kohalikuga edasimüüjaga või avage veebileht www.haier.com ning minge teeninduse ja klienditoe jaotisesse, kus on välja toodud telefoninumbrid ja korduma kippuvad küsimused ning kus saab esitada garantiinõude. Teenindusega ühendust võttes peavad teil käepärast olema alljärgnevad andmed. Vastav teave on välja toodud andmesildil. Mudel Seerianumber

Garantiinõuete korral kontrollige ka tootega kaasasolevat garantiikaarti. VARUOSADE SAADAVUS Termostaadid, temperatuuriandurid, trükkplaadid ja valgusallikad on saadaval vähemalt seitse aastat pärast mudeli viimase seadme turustamist. Ukse käepidemed, uksehinged, alused ja sahtlid on saadaval vähemalt seitse aastat ning uksetihendid vähemalt kümme aastat pärast mudeli viimase seadme turustamist. GARANTII Minimaalne garantii on: Euroopa Liidu riikides kaks aastat, Türgis kolm aastat, Ühendkuningriigis üks aasta, Venemaal üks aasta, Rootsis kolm aastat, Serbias kaks aastat, Norras viis aastat, Marokos üks aasta, Alžeerias kuus kuud ning Tuneesias ei ole garantii andmine seaduse alusel nõutav. TEHNILINE TUGI Tehnilise toega ühendust võtmiseks avage veebileht https://corporate.haier-europe.com/en/ ning valige asjaomane tootemark ja riik. Teid suunatakse konkreetsele veebilehele, kust leiate telefoninumbri ja vormi tehnilise toega ühendust võtmiseks. Üldiste äriküsimuste korral kasutage alljärgnevaid ettevõtte Euroopa esinduste aadresse. Ettevõtte Haier esindused Euroopas Riik* Postiaadress Riik* Postiaadress Itaalia Haier Europe Trading SRL Via De Cristoforis 12 21100 Varese ITALY Prantsusmaa Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE Hispaania Portugal Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPAIN Belgia (FR) Belgia (NL) Holland Luksemburg Haier Benelux SA Anderlecht Route de Lennik 451 BELGIUM Saksamaa Austria Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANY Poola Tšehhi Ungari Kreeka Rumeenia Venemaa Haier Poland Sp.zo.o Al. Jerozolimskie 181B 02 222 Warszawa POLAND Ühendku- ningriik Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR

*Toodet puudutava lisateabe saamiseks avage veebileht https://eprel.ec.europa.eu/ või skannige toote energiamärgisel olev QR-kood39HTW7720ENMP_GB_V02_042021Naudotojo vadovas Šaldytuvas-šaldiklis
