Produkto tipas	Įmontuojama indaplovė
Prekės ženklas	Profilo
Modelis	BMS621V1
Aukštis	81 cm arba 86 cm priklausomai nuo modelio
Plotis	60 cm (standartinis)
Gylis	apie 55 cm
Svoris	apie 45 kg
Elektros maitinimas	220-240 V, 50 Hz
Prijungimo galia	apie 2000 W
Talpa	12 standartinių vietų
Plovimo programos	Keli programos (ekonominė, intensyvi, greita ir kt.)
Specialios funkcijos	Vario drawer, EmotionLight, TimeLight, Gap Illumination
Filtravimo sistema	Stambus filtras ir mikrofiltas
Purškimo svirtys	Viršutinė ir apatinė
Montavimo tipas	Įmontuojama (visiškai integruota arba integruota)
Talpyklos medžiaga	Nerūdijantis plienas
Remontuojamumas	Yra atsarginių dalių: svirtys, filtrai, laidas, durelės, tarpinės, apšvietimas ir kt.
Sauga	Atjunkite nuo tinklo prieš remontą, rekomenduojamas VDE 0701 testas
Triukšmo lygis	Apie 44 dB (numatorius)
Energijos klasė	Sena klasė nuo A+ iki A+++ (nenurodyta)
Vandens suvartojimas	Apie 10-12 litrų per ciklą

Dažnai užduodami klausimai - BMS621V1 Profilo

Kaip paleisti plovimo ciklą su Profilo BMS621V1?

Pasirinkite norimą programą naudodami valdymo skydelį. Įdėkite ploviklio į tam skirtą skyrių, uždarykite ploviklio dangtelį, tada paspauskite paleidimo mygtuką. Įsitikinkite, kad vandens čiaupas atidarytas.

Ką daryti, jei indaplovė netinkamai nuleidžia vandenį?

Patikrinkite, ar filtrai (stambus ir mikrofiltas) nėra užsikimšę. Jei reikia, išvalykite juos. Taip pat patikrinkite nuotekų siurblio dangtelį ir perpildymo kanalą. Jei problema išlieka, gali tekti nuimti siurblio dangtelį ir išvalyti sparnuotę.

Kaip pakeisti purškimo svirtis?

Atsukite viršutinę svirtį ir traukite žemyn. Apatinę svirtį nuleiskite, kad išimtumėte. Montavimas atliekamas atvirkštine tvarka: įstatykite apatinę svirtį, kol ji užsifiksuos, tada tvirtai prisukite viršutinę svirtį.

Valdymo skydelis sugedęs, kaip jį pakeisti?

Atjunkite prietaisą nuo elektros tinklo. Išardykite priekines dureles. Atjunkite valdymo skydelio elektros jungtis ir skalavimo skysčio jutiklį. Išsukite šešis varžtus ir išimkite skydelį. Sumontuokite naują atvirkštine tvarka, naudodami 4 x 16 mm varžtus.

Kaip išvalyti indaplovės filtrus?

Pasukite stambų filtrą prieš laikrodžio rodyklę ir išimkite filtravimo sistemą. Atskirkite mikrofiltą nuo stambaus filtro. Nuplaukite juos po tekančiu vandeniu. Sumontuokite atgal, sulygiuodami rodykles ir sukdami stambų filtrą pagal laikrodžio rodyklę, kol jis užsifiksuos.

EmotionLight nebeveikia, ką daryti?

Atjunkite prietaisą. Jei reikia, išardykite stalviršį ir dešinę šoninę sienelę. Atkabinkite EmotionLight korpuso iškyšulį, ištraukite lizdą į viršų, atjunkite jungtis. Pakeiskite visą komplektą. Prieš surinkdami patikrinkite, ar laidas nėra užspaustas.

Ar galiu pats(-i) suremontuoti indaplovę?

Taip, vadove pateikiamos išsamios instrukcijos, kaip pakeisti daugelį dalių. Laikykitės saugos nurodymų: prieš atlikdami darbus atjunkite prietaisą bent 60 sekundžių. Naudokite originalias dalis ir mūvėkite apsaugines pirštines.

Kaip pakeisti apatinį durų tarpiklį?

Pirmiausia nuimkite priekines dureles ir valdymo skydelį. Nuimkite du apatinio tarpiklio laikiklius, tada atjunkite perpildymo kanalą. Pakelkite perpildymo lataką ir išimkite tarpiklį. Naują tarpiklį sumontuokite įkišdami uždarymo vožtuvą į vidines dureles, tada pritvirtinkite laikikliais.

Koks yra Profilo BMS621V1 indaplovės aukštis?

Vadove nurodomi 81 cm ir 86 cm aukščio modeliai. Priklausomai nuo versijos, aukštis yra 81 cm arba 86 cm. Išmatuokite savo prietaisą arba patikrinkite etiketę.

Maitinimo laidas pažeistas, kaip jį pakeisti?

Atjunkite prietaisą. Jei reikia, nuimkite stalviršį ir šoninius skydus. Atjunkite seną laidą švelniai traukdami jį iš lizdo. Įstatykite naują laidą, kol išgirsite spragtelėjimą. Įsitikinkite, kad jis tvirtai užsifiksavo, kad išvengtumėte perkaitimo.

NAUDOJIMO INSTRUKCIJA BMS621V1 Profilo

2.1 Bendrosios saugos instrukcijos 583
2.1.1 Visi buitinial prietaisai 583

Irankiairpagalbinespriemones. 584

Remontas 585

4.1 Stalvir'sio keitimas 585

4.1.1 StalvirSio nuemimas 585
4.1.2 Stalvirso uzdajimas 585

4.2 Krepsio sistemas idejimas 586

4.2.1 Skirtuko slankiklio jdejimas 86 cm modelyje 586
4.2.2 Puodelio laikiklio spaustukojdijimas 586
4.2.3 Garintuvojdeklojdjimas 587

4.3 Stalciaus, varioDrawer" keitimas 588

4.3.1 Stalciaus, varioDrawer" iemimas 588
4.3.2 Stalcius "varioDrawer" idejimas 589

4.4 Purkstuvu keitimas 590

4.4.1 Purkstuvo isemimas 590
4.4.2 Purkstuvojdijmas 590

4.5 Filtruk keitimas 591

4.5.1 Filtrio isemimas 591
4.5.2 Filtrujdéjimas 591

4.6 Kepimo skardos purkstuvo galvutes idejimas 592

4.7Maitinimo laido keitimas 593

4.7.1 Maitinimo liao atjungimas 593
4.7.2 Maitinimo laldo prijungimas 593

4.8 Skalbiklio dangcio keitimas 594

4.8.1 Skalbiklio dangcio nuemimas 594
4.8.2 Spyruoklésjdéjmas 594
4.8.3 Skalbiklio dangcio uzdejimas 594

4.9 Nuoteku siurblio dangtelio keitimas 595

4.9.1 Nuoteku siurblio dangtelio nuemimas 595
4.9.2 Nuoteku siurblio dangtelio uzdêjimas 595

4.10 Soninio skydo keitimas 596

4.10.1 Soninio skydo nuemimas 596
4.10.2 Soninio skydo uzdejimas 597

4.11 Isorini durelikeitimas 598

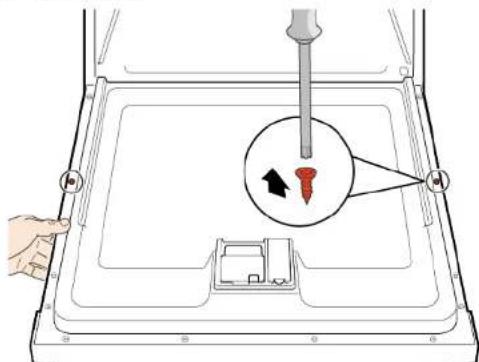

4.11.1 Isoriniu dureliu nuemimas 598

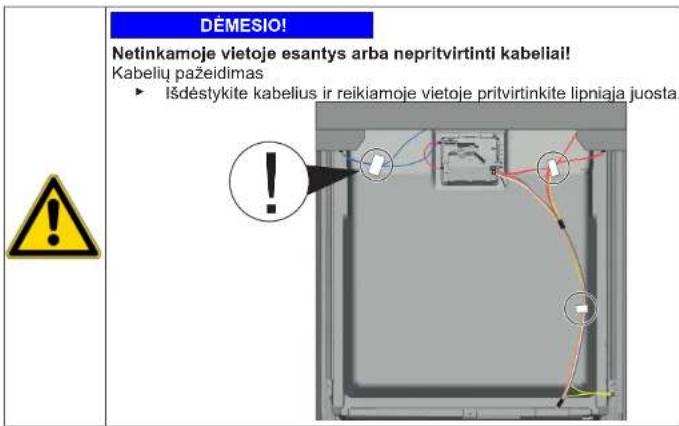

4.11.2 Isoriniu dureliu uzdajimas 598

4.12 Valdymo skydo keitimas 600

4.12.1 Valdymo skydo nuemimas 600
4.12.2 Valdymo skydo uzdajimas 600

4.13 Dureliu spyruokliu tvirtinimas 601

4.14 Kojeliu skydo keitimas 603

4.14.1 Kojeliu skydo nuemimas 603
4.14.2 Kojeliu skydo uzdajimas 603

4.15 Pagrindo lizdu dangtelio keitimas 604

4.15.1 Pagrindo lizdu dangtelio nuemimas 604
4.15.2 Pagrindo Iizdu dangtelio uzdéjimas 604

4.16 Nutekamojo vamzdio keitimas 605

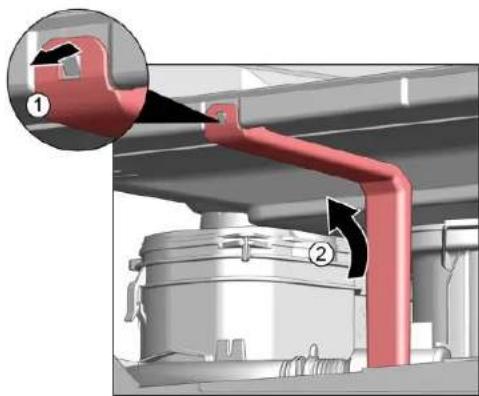

4.16.1 Nutekamojo kanalo keitimas 605
4.16.2 Nutekamojo vamzdizio jdejimas 608

4.17 Vidiniu dureliu keitimas 608

4.17.1 Vidiniu dureliu nuemimas 608
4.17.2 Vidiniu durelij dejimas 608

4.18 Dureliu vrio keitimas 609

4.18.1 Dureliuvyriunemimas 609
4.18.2 Dureliu vrio uzdajimas 609

4.19 Dureliu sandariklio (apatinio) keitimas 611

4.19.1 Dureliu sandariklio isemimas 611
4.19.2 Dureliu sandarklio jdejimas 612

4.20 Dureliu sandariklio (vir'sutinio) keitimas 613

4.20.1 Dureliu sandariklio iemimas 613
4.20.2 Dureliu sandariklio jdejimas 613

Informacija api remontă - Indaplové

4.21 EmotionLight keitimas 614

4.21.1 „EmotionLight" nuémimas 614
4.21.2 "EmotionLight"jdejimas 614

4.22 TimeLight keitimas 617

4.22.1 "TimeLight" nuemimas 617
4.22.2 "TimeLight" montavimas 617

4.23Gap illumination"keitimas 618

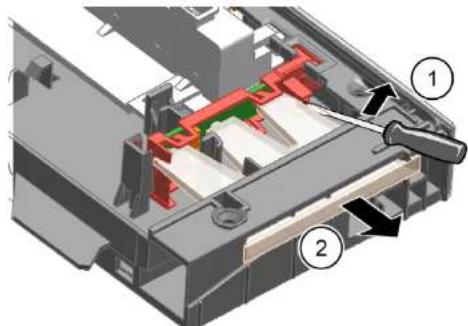

4.23.1 "Gap illumination" is montavimas 618

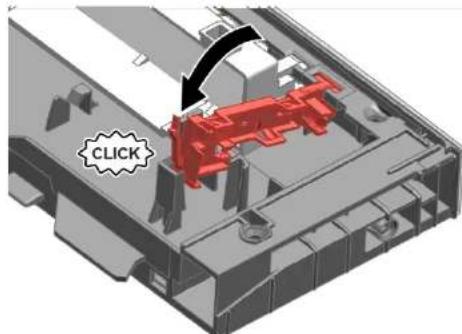

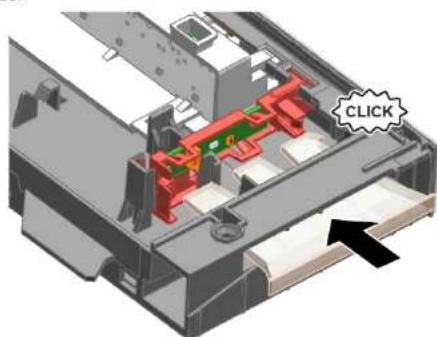

4.23.2 "Gap illumination" montavimas 619

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamenta (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kientu aptarnavimo tarnyba. Mes atsakysime uz zalq tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai susideda iš simulio ir signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispéjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispéjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
A ISPÉJIMAS	Nepaisant ispéjamojo pranešimo, gali ištiki mirtis arba sunkūs sužalojimai.
A PERSPÉJIMAS	Nepaisant ispéjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispéjamojo pranešimo, gali būti sugadistas turtas.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rui Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspējamasis pranešimas
	Pavojinga elektrós jtampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dél šio dokumento

Pavojaus symbolism Reiksmé
	Pavojus del karstu pavirsiu
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojančiosios spindu-liuotës

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukturos

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apie elektros smugi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektros smugio pavojus del daliq, kuriose yra itampa!
Mirtis del elektros smugio

Pries pradedammi remonta, ne maiziau kaip priess 60 sekundziu atjunkite prieraisus nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

Bendr. simbolis Reiksmé
⓹	Žymi reikalingus irankius
⓺	Žymi reikalingas prielaidas
⓺⓸	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti]Žymi klaviša arba ekrano mygtuka[00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lenga (prieta)	so ek-rane)

Lentele 3: Bendrieji simbolaii

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitinialia prietaisai

Elektros smugio pavojus del daiu, kuriose yra jtampal

• Elektriniu konstrukciniu daiu remonto klaidos gali sukelti elektros smug!
  Pries pradedami dirbt, ne maziau kaip priess 60 sukundzit atjunkite prietaisa nu maillinimo.
• Po remonto pasistirpunkite, kad buteu atliktas saugos bandymas pagal VDE 0701 arba syejale galoianci reglementans.

Pavojus susiziesti j astrias briaunas!

Muvekite apsaugines pirstines.
Prispaudimo rizika remonto, einamosios technines prieziuros, sutrikim šalinimo ir technines prieziuros metu del sunkiu ir judanciu konstrukciniu daiu
- Avékite apsauginius batus.
- Apsaugokite sunkias konstrukcines dalis, kad jos nenukristu.
Neartinkite kuno daliq prie judanciu konstrukciniu daliu.

Rizika prietaiso saugai / veikimuil
- Naudokite tik originalias atsargines dalis.
Elektrostatiskai jautri konstrukcini diu (ESD) pazeidimo rizika!
- Nelieskite moduli, o taip pat ir ju jungci bei laidininku keliu.

Jrankiai ir pagalbinés priemonés

Paskyrimas Išsami	informacija Vaizdai
-Torx T20° atsuktu- vas su klauryme [00340764]	100 mm, varžtams su saugos kaiščiu
-Torx T15° atsuktu- vas	Ilgis 80 mm
Atsuktuvas su jpjo- vomis	Mente 10 mm x 1,6 mm x 200 mm
Adatinés replès [00340871]	Ilgis: 200 mm

2021-03-22 9001630792 Autoriu teisés prikauso, BSH Hausgeräte GmbH Psl. 584 is 989

Remontas

4.1 Stalvir'sio keitimas

Reikalavimas.

Prietaisas turi buti atjungtas nuo maitinimo saltinio.
Prietaisas turi buti laisvai prieinamas.

4.1.1 Stalvirso nuemimas

1. Issukite du varzus gale (1) (pasirinktinai).
2. Abu fiksatorius po stalvirsiu nuspaskite j virs (2).

1. Šiek tiek pakelkite stalviršj už priekio (3).
2. Spustelékite stalvirši šiek tiek toliau nuo galinës dalies (4).
3. Nuimkite stalvirj.

4.1.2 Stalvirso uzdéjimas

1. Užfíkuokite stalviršio galiè dalj fíksavimo apkabomis (1).

1. Pastumkite stalviršij priék (2).
2. Spauskite stalvirsi o priekj i apacia, kol abu fiksatorai garsiai uzsifiksuos reikiamoje vietoje (3).
3. Vel jsukite du varztus (4) (pasirinktinai).

Remontas

4.2 Krepsio sistemas jdejimas

Reikalavimas.

Prietaisui skirtas krepys yra isimtas.

4.2.1 Skirtuko slankikliojdjimas 86 cm modelyje

Specialus Irankial.

Skirtuko kreipiklis [00614935]
Puodelio laikiklio spausukas [00618565]
1. Skirtuko slankiklj jstatykite jstrizai, ties krepsio prieku.
2. Skirtuko lataka i'scentruokite ir spustelekite, kad u'ziflksuoty reikiamoje vietoje.

4.2.2 Puodelio laikiklio spaustuko JDejimas

Specialus irankiai.

Skirtuko kreipiklis [00614935]
Puodelio laikiklio spausukas [00618565]

Plaunant puodelius puadelio laikklio spausutuka galima palenkj i virsu. Papildomas kampas sumazina puadeliu apacioje susikaupiancio vandenskie!. Plaunant auksatas taures rekomenduojame puadelio laikklio pausstukai palenkj apacia. Jei virsutiniuose krepsiuose naudojas pasirenkamas plastikinis ideklas, priesai tji reikia isimi.

1. Ismkite plastikinj jdekla.

1. Istatykite puodelio laikiklio spaustuka ir reikiama vieta, kad uzsfiksuotu.

1. Spaustukapalenkitej virsq.

Remontas

1. Padékite norimus plauti indus.

4.2.3 Garintuvo jdeklo jdejimas

Specialus jrankiai.

Skirtuko kreipiklis [00614935]
Puodelio laikiklio spaustukas [00618565]

• Isprauskite garintuvo jdeklag su galinemis dalimis po krepso systema.

Remontas

4.3 Stalciaus, varioDrawer" keitimas

1. Rankenéles užvartus užlenkite jvidu.

4.3.1 Stalciasus, varioDrawer" isemimas

1. Nuimkite rankeneles, keldami aukstyn.

2. Spustelékite plastikinius soninius [déklus] iisore, tada i virsu, kad isimtumete i rémo.

2021-03-22 9001630792 Autoriy teasis prikauso, BSH Hausgerate GmbH Psl. 588 is 989

Remontas

1. Kreipianciuosius skirtukus atsargiai palenkite i isore.

1. Iskelkite sulankstomakarkasqiskirtuku.

2. Paspauskite metalin remq ties priekine dalimi ir isimkite iis laikikliu.

1. Paspauskite metalinj rema ir isimkite ikeipiklio.

4.3.2 Stalcius ,varioDrawerd jdejimas

Uzddekite atvirksia eles tvarka.

Remontas

4.4 Purkstuv keitimas

4.4.1 Purkstuvo isemimas

1. Atsukite virsutinj purkstuvq (1) ir patraukite zemyn, kad isimtumete (2).

1. Patraukite apatinj purkstuvz zemyn, kad iisimtumete.

1. Jstatykita apatinj purkstuva.
   Purkstuvas bus užfiksuotas j reikiama padétj.
2. Jstatykite virsutinj purkstuvirvirtai prisukite reikiamoje vietoje.

Remontas

4.5 Filtru keitimas

4.5.1 Filtrio isemimas

1. Pasukite stambiu daleliu filtrpries laikrodzio rodykle (1) ir isimkite filtro systema (2).

Atkreipite demesi, kad i vandens rinktu nepatektu pa salini objektu.

1. Noredami isimi, mikrofiltr patraukite zemyn.

4.5.2 Filtrujdejimas

1. Surinkite filtrouSYSTEM is naujo.
   Jsitikinkite, kad stambiu daleliu filtro fiksatoriai uzsifksavo reikiamoje vietoje.
2. Jstatykitefiltriosystemajprietaisairpasukite stambiu daleliu filtra pagal laikrodzio rodyke.
   Jsitikinkite, kad atitinka rodykliu zenklai.

Remontas

4.6 Kepimo skardos purkstuvo galvutés jdejimas

1. Isimkite virsutinj krepsj.
2. Kepimo skardos purkstuvogalvutjStatyktijlaikilj (1)ir pasukite i desine (2).

Kepimo skartos purkstuvogalvute bus uzfiksuota i reikiama padeti.

Remontas

4.7 Maitinimo liao keitimas

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Prietaisaiyra laisvailprinami.

4.7.1 Maitinimo liao atjungimas

Maitinimo laido kistuka atsargjai pakelkite j virsu, nuleiskite j apaciair istraukite is maitinimo lizdo.

4.7.2 Maitinimo liao prijungimas

DEMESIO!

Pagrindines jungties perkaitimas!

Gaisro pavojus

Tvirtai jstatykite maitinimo laida, kol uzsifiksuo.

Kiskite maitinimo laido kistuka i maitinimo lizda, koljis garsiai uzsifksuos reikiamoje vietoje.

Remontas

4.8 Skalbiklio dangcio keitimas

Kaip svertaj galima panaudoti maza atsuktuva.

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Durelles atidarytos.
Skalbiklio dangtis atidarytas.

4.8.1 Skalbiklio dangcio nuemimas

1. Jstatykiteskalbiklio dangtj 5 mm.
2. Pakelkite skalbkliq dangti svertu kreipiamujgu grioveli apatinio sono link ir isimkite skalbkliq dangti pro virutini kreipiamujgu grioveli sona.
3. Isimkite spyruokle.

1. Trumpaji spyruokles galj jstatykite j skalbikio dangcio (2) tvirtinimo skyle.
2. Pasauskite ir jstatykitdangtj dalytuva (3).

4.8.3 Skalbiklio dangcio uzdejimas

1. Pries atidarydami iki galo, [statykite skalbiklio dangt] 5 mm j kreipiamuosius grovelius vienoje puseje. Panaudodami truputj jeos svelniai jspauskite piresinga pusej kreipiamuosius grovelius.
2. Patikrinkite, kaip uzsidaro skalbiklio dangtis.

Remontas

4.9 Nuoteku siurblio dangtelio keitimas

Reikalavimas.

Krepsys turi buti isimtas.
Filtrai turi buti isimi.t→591

4.9.1 Nuoteku siurblio dangtelio nuemimas

1. Issemkite vandenj.

Jei reikia, panaudokite kempine.

1. Atidarykite siurblio dangtelj šaukstu ir suimkite uz kryzmës.

1. Pakelkite siurbio dangtelj kampu vidaus link ir nuimkite.

4.9.2 Nuoteku siurblio dangtelio uzdèjimas

Statkyte siurblio dangtel (1) ir paspauskite zemyn (2).

Siurblio dangtelis bus uzfiksuotas reikiamoje vietoje.

Remontas

4.10 Soninio skydo keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Prietaisai yra laisvai prieinami.
Pastatomi prietaisai: stalviris turi buti nuimtas-585

4.10.1 Soninio skydo nuemimas

1. Issukite varztus is soninio skydo (1).

Pav. 1: Visiskai integruota

1. Soninji skyda ties virsutine dalimi siek tiek pakreipkite i isore (2).
2. Nuleiskite soninj skyda ir istraukite is pagrindo jubimo (3).

Remontas

4.10.2 Šoninio skydo uzdéjimas

1. Istatykite sonini skyda j pagrindo dubima (1).

Pav. 2: Visiskai integruota

2. Uzspauskite soninj skyda ant prietaiso (2).
3. Pritvirtinkite soninji skyda varztais (3).

Remontas

4.11 Isoriniu durelii keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

4.11.1 Isoriniu dureliu nuemimas

Tiesiog issukite tolesniuose veiksmuose nurodytus varzus.

1. Atidarykite dureles.
2. Issukite keturis varztus.

3

Prilaikykitedureles-laikykiteuz vieno sono.

Issukite du varztus.

4.11.2 Iseriui dureliu uzdéjimas

Remontas

Reikalavimas.

Izoliacinis filas iisdystatas tinkamai ir pritvirtantas isoriniu direliu viduje.
iisorines dureles jstatyviyria.
1. Pridarykite vidines dureles, bet neužsklěskite.
2. Pastumkite isorines dureles j virsi po valdymo skydu (1).

1. Prispauskite isorines dureles prie vidiniu durelii ir prilaikykite (2).

4

Prilaikykitedureles-laikykiteu z vieno sono.

Atidarykite direles ir pritvirtinkite dviem varztais (4 x 11 mm metaliniai varztai).

1. Pritvirtinkite isorines direles keturias varztais (4 x 11 mm metaliniali varztai).

Remontas

4.12 Valdymo skydo keitimas

Sugedus operaciniam modului, reikia pakeisti visa valdymo skyda.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isorines dureles turi buti nuimtos.
Isorines dureles turi buit nuimtos (visiskai integruota / integruota).

4.12.1 Valdymo skydo nuemimas

1. Atjunkite elektris jungtis nuo valdymo skydo ir apatinio pagalbinio skalavimo jutiklio (1, 2).

1. Atjunkite jzeminimo laida (3) (pasirinktinis).
2. Atidarykite prietaiso dureles.

3. Neleiskite valdymo skydui nukristi ant zemes (prilaikykite jj).

4. Issukite seis varzus.

1. Nuimkite valdymo skyda.

4.12.2 Valdymo skydo użdéjimas

Naudokite 4 × 16 mm varzhus.

Uzdekite atvirksia eilestvarka.

Remontas

4.13 Dureliu spyruokliu tvirtinimas

1. Nuimkite liao kreipiklio iisorinj dangtelj.

2.1. Siek tiek atidarykite dureles (1).

1. Pritvirtinkite prie pagrindo jdubimo griovello (3). 5. Letai uždarykite dureles (3).

Laidu systemicai automatiskai prisitvirtins priedureliy vrio.

2021-03-22 9001630792 Autoriy teasies prikauso,BSH Hausgerate GmbH Psl. 601 is 989

Remontas

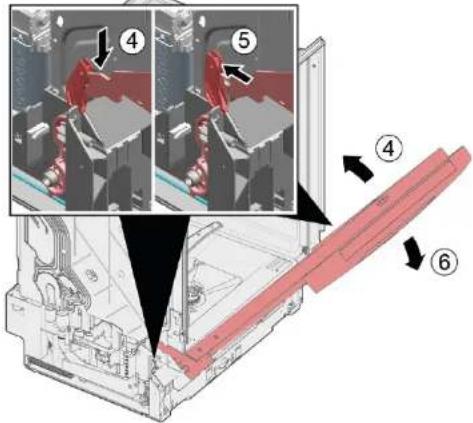

3.1. Siek tik pridarykite direles (4).

1. Perkelkite grioveli j gali ir atleiskite dureliu vyrj (5).
2. Atidarykite dureles (6).

1. Tuos pačius veiksmus atlikite ir kitoje prietaiso pusëje.

2021-03-22 9001630792 Autoriyeis priklauso,BSH Hausgerate GmbH Psl. 602 is 989

Remontas

4.14 Kojeliu skydo keitimas

Kojelès yra vienodos, todél jas galima sukeisti vietomis.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isorines dureles turi buti nuimtos.
Isorines dureles turi buit nuimtos (visiskai integruota / integruota).

4.14.1 Kojelij skydo nuemimas

1.

Neteisingas nuemimas.

Ties sonu atsileidus kojeliu skyduir jj nuemus, gali suluzti du laikik

liai. Jei pazeistas tik vienas laikiklis, sona qalima pakeisti, nes laikik

liaj yra yienodi.

Po prietaisu ties sono priekiu rekomenduojama kns paki sti, kad

1. Istatykite kojeles.
2. Pritvirtinkite koju skyda virsuje (1) ir spauskite zemyn, koljis garsiai užsifiksuros reikiamoje vietoje (2).

Remontas

4.15 Pagrindo lizdu dangtelio keitimas

Pagrindo Izdu dangtelis yra apatineje dalyje, ties irenginio priekiu.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Baldine ploksté (pasirinktine) turi buti nuimta.
Isorines dureles tuributu nuimtos.
Isorines dureles turi buti nuimtos (visiskai integruota / integruota).
Kojeliu skydas turi buti nuimtas (pasirinktinai),→603

4.15.1 Pagrindo lizdu dangtelio nuémimas

1. Issukite du varztus (1).

1. Atjunkite spreudes (2).

2. Pagrindo lizdu dangteli atsargiai palenkite i priekj (1).

4.

Priklausomai nuo modelio serijos, EmotionLight" kistukas vis dar ga li buti prijungtas prie pagrindo.

Atfiksuokite kistuka nuo spraudes pirsto ir patraukite j galq (pasirinktinai) (2).

4.15.2 Pagrindo lizdu dangtelio uzdèjimas

Pagrindo lizdu dangtel uzddekite atvirksica eilestvarka.

Remontas

4.16 Nutekamojo vamzdžio keitimas

Nutekamasis vamzdis yra prikeinje apatineje prietaiso dalyje.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Baldine ploksté turi buti nuimta (pasirinktinai).
Isorines dureles turi buti nuimtos.
Kojeliu skydas turi buti nuimtas (pasirinktinai),→603
Pagrindo lizdu dangtelis turi buti nuimtas.604

4.16.1 Nutekamojo kanalo keitimas

Likes vanduo

Atjungus isleidimo zama, gali isteketi likes vando.
Vandenj surinkite arba pašalinkite iš pagrindo voneles Švirkštu.

1. Atkabinkite surinkimo mechanizmä ties virsumi (1, 2).

1. Atleiskite spreadte ties virsumi.

3.1. Po metaliniu stabdikliu jstatykite atsuktuvag1

1. Svelniai alleleiskite metalini spaustuka (2).

Remontas

1. lskelkite nutekamaji vamzdj.

4.16.2 Nutekamojo vamzdio jdejimas

Idejus nutekamajv amzdj netinkamai, vanduo gali pazeisti prietais! Tinkamai jstatykite nutekamajv amzdj ties apacia | pagrindo jdubimo kreipiklj.

Tinkamai jstatykite nutekamaji vamzdij ties virsumi reikiama vieta, kad uzifiksutoy.

1. 1. Jstatykite nutekamaji vamzdj (1).

2. Perkelkite nutekamaji vamzdj sandariklj (2).

3. Jspauskite nutekamaji vamzdj j sandariklio kreipiklj (3).
4. Atsargiaj jstatykiteneutekamaji vamzdj (4).
5. Uzspauskite nutekamojo vamzdizio spaustuka (5).

Remontas

1. Patikrinkite, kaip vamzdis jdtas kairee ie desinepeuse. 3. Patikrinkite, ar vamzdis tvirtai atsiremes.

1. Uzspauskite metalinj spustukka kaireje ir desineje pusije.

2021-03-22_9001630792 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 607 is 989

Remontas

4.17 Vidiniu durelii keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

4.17.1 Vidiniu dureliu nuemimas

1. Issukite varztus (1).
2. Nuimkite vidines dureles, keldami aukstyn (2).

1. Pritvirtinkite dureliu vyr varztais.
2. Jstaty kite videnes dureles j dureliu vyrj.
3. Pritvirtinkite vidines dureles varztais.

4.17.2 Vidiniu durelij dedjimas

1. Atlenkite durelii sandariklj priekj.
2. Perkelkite videnes dureles uz duru sandarkio.
   3.Uzdarykite vidines dureles.
3. Atlenkite dureliu sandarikij j virsu. Sonines dalys pavaizduotos nukreiptos j virsu.
4. Perkelkite dureliu vynj virsu.

Remontas

4.18 Dureliyvyrikeitimas

Reikalavimas.

Prietaias atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Prietaisai yra laisvai prieinami.
Soninis skydas turi buti nuimtas. 596
Isorines dureles turi buti nuimtos.
Vidinés durelés turi buti isimtos.
Valdymo skydas turi buti nuimtas.600
Dureliu spyruokles turi buti pritvirtintos. 601
Kojeliu skydas turi buti nuimtas. 603
Pagrindo lizdu dangtelis turi buti nuimtas. 604
Nutekamasis kanalas turi buti isimtas. 605

4.18.1 Dureliu vryio nuemimas

1. 1. Atsuktuva atfiksuokite tvirinimo fiksatoriu (1). 2. Patraukite dureliy vrij priekj (2).

1. Atleiskite iZeminimo jungti nuo dureliu vyrio.

4.18.2 Dureliq vyrio uzdéjimas

Pavojus gvybei del elekros smugio netinkamo remonto atveju Elektros dalis remontuoti turi kvalifikuoti elektrikai. Po remonto pasirupinkite, kad butu atliktas saugos bandymas pa gal VDE 0701 arba salyje galojancius reglamentus.

Remontas

1. 1. Jstatykite vyri ant prietaiso (1).

2. Stumkite vyrj zemyn (2), koljis prisitvirtins priere prietaiso.

2.

Neprijungus jzeminimo jungties, maitinimas gali buti tiekiamas ju du

reles.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isorines dureles turi buti nuimtos.
Pagrindo lizdu dangtelis turi buti nuimtas.604
Kojeliy skydas turi buti nuimtas (pasirinktinai).→603
Dureliu spyruokles turi buti isimtos.
Valdymo skydas turi buti nuimtas.
Kabeliu pynés laikiklis apacioje desineje turi buti nuimtas.

4.19.1 Dureliu sandariklio isemimas

1. Nuo apatinio dureliu sandariklio nuimkite du spaustukus (1, 2).

1. Atkabinkite nutekamaji kanala.

1. Iskelkite nutekejimo lataka.

Remontas

1. Isimkite vidini dureli apatini sandariklj.

4.19.2 Dureliq sandariklio déjimas

1. Uzdekite sandarinimo gaubtelius i kaires ir desinnes sandarinimo begelio puses ir idekite dureliu sandarikli.

1. Jstatykitedureliu sandarikl kartu su sandaraninciooju alvartuvidines dureles.
2. Pritvirtinkite dureliq sandariklj dviem spaustukais.

Remontas

4.20 Dureliu sandariklio (vir'sutinio) keitimas

Reikalavimas.

Prietaias atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

4.20.1 Dureliu sandariklio isemimas

Isimkite dureliu sandariklj is vidinio remo.

4.20.2 Dureliu sandariklio jdejimas

Pries dedant reikia atpjauti linkamo ilgio direliu sandariklj. 81 cm auksio prietaisus dedamas 1750 mm ilgio sandariklis, o 86 cm auksio - 1850 mm.

1. Pasiruokite tinkamādurāsandariklj.
2. Isitikinkite, kad sandarinimo profiliodehyimo padetis yra teisinga.

1. Baltas taskas turi buti tame paicame aukstyle, kaip ir sandarklio dugno juostele.

4

Sandariklis turi buti nebanguotas ir nejsitempes ties kampais. Sandariklis ties gaiais paunamas jstriazirj talpyklos apacia ties prekiu nusmailinanas.

Sandariklio galo po vidinemis direlemis nukreipkite tiesiai priekinés dalies link. Sandariklis turi kuo labiau remtis j talpyklos kraša.

Tinkamai jstatytagureli sandariklis:

Remontas

4.21 „EmotionLight" keitimas

"EmotionLight" jrengta virsutineje prikeinije skalavimo talpos srityje, pire-taiso isoreje.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Prietaaisai yra laisvai prieinami.
Turi buti nuimtas stalviris (pasirinktina).
Turi buti nuimtas desines pusés skydas (pasirinktinal).→596

4.21.1 EmotionLight nuemimas

1. Atkabinkite tvirtinimo fiksatoriu ties gaine dalimi (1).

1. Nuimkite laikiklj keldami j virsu (2).

2. Istraukte kistuka is jungties (apacioe desinede, ties prietaiso priekiu).

3. Atjunkite nuo maitinimo modulio elektros jungti.

TimeLight keiskite tik kaip visiskai surinkta detale. TimeLight modulis vtirinamas prie galinio pagrindo izdu dangtelio.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Kojeliu skydas turi buti nuimtas. 603
Pagrindo lizdu dangtelis turi buti nuimtas ir prijungtas.604

4.22.1 „TimeLight" nuemimas

1. Palenkite spreudes (1) siek tiek j isore.

1. Isimkite TimeLight modul is kreipiklio keldami virsu (2).

4.22.2 „TimeLight" montavimas

1. Atlenkite spraudes (1) j pradine padeti.

1. Istumkite,TimeLight" moduli kreipikli (2).
2. Prijunkite elektrós jungtj.

Remontas

4.23 "Gap illumination" keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isorines dureles turi buti isimtos.
Valdymo skydas turi buti nuimtas.

4.23.1 „Gap illumination“ ismontavimas

1. 1. Atkabinkite fiksatoriu (1).

2. Atjunkite nuo darbinio modulio elektros jungt (2).

2.1. Atkabinkite vtirinimo fiksatoriy ties galine dalimi (1). 2. Pasalinkite sviesos pluosto jrenginj (2).

Remontas

3.1. Atkabinkite tvirtinimo fiksatoriy (1).

1. Kelkite PCB kartu su laikikliu j virsu ir isimkite i darbinio modulio remo (2).

4.23.2 "Gap illumination" montavimas

1. Jstatykite PCB laikiklj darbinio modulio rema.

1. Užfíkušočite - turi pasigirsti užsifíksavimo garsas.

1. Jstatykte svesios pluosto jrengin ir uzflkcuokite - turi pasigirsti uzsfiksaimigo gar-sas.

1. Prijunkite laida prie darbinio modulio.
