BMS621V1 - Astianpesukoneet Profilo - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sisäänrakennettava astianpesukone
Merkki	Profilo
Malli	BMS621V1
Korkeus	81 cm tai 86 cm mallista riippuen
Leveys	60 cm (vakio)
Syvyys	noin 55 cm
Paino	noin 45 kg
Sähkönsyöttö	220-240 V, 50 Hz
Kytkentäteho	noin 2000 W
Kapasiteetti	12 vakioastiastoa
Pesuohjelmat	Useita ohjelmia (eco, intensiivinen, pikapesu jne.)
Erikoistoiminnot	Vario drawer, EmotionLight, TimeLight, Gap Illumination
Suodatusjärjestelmä	Karkea suodatin ja mikrosuodatin
Suihkuvarret	Ylä- ja alavarsi
Asennustyyppi	Sisäänrakennettava (täysintegroitu tai integroitu)
Säiliön materiaali	Ruostumaton teräs
Korjattavuus	Varaosia saatavilla: varret, suodattimet, johto, ovi, tiivisteet, valot jne.
Turvallisuus	Irrota verkkovirta ennen korjausta, VDE 0701 -testi suositeltava
Melutaso	Noin 44 dB (arvio)
Energialuokka	Vanha luokka A+ A+++ (ei tarkennettu)
Vedenkulutus	Noin 10-12 litraa sykliä kohti

Usein kysytyt kysymykset - BMS621V1 Profilo

Kuinka aloitan pesuohjelman Profilo BMS621V1:ssä?

Valitse haluamasi ohjelma ohjauspaneelista. Lisää pesuainetta sille varattuun lokeroon, sulje pesuainelokeron kansi ja paina käynnistyspainiketta. Varmista, että vesihana on auki.

Mitä tehdä, jos astianpesukone ei tyhjene kunnolla?

Tarkista, etteivät suodattimet (karkea ja mikrosuodatin) ole tukossa. Puhdista ne tarvittaessa. Tarkista myös jätevesipumpun kansi ja ylivuotoputki. Jos ongelma jatkuu, pumpun kansi on ehkä irrotettava pyörän puhdistamiseksi.

Kuinka vaihtaa suihkuvarret?

Ruvaa ylävarsi irti ja vedä se alas. Alavarren irrottamiseksi laske sitä. Asennus tehdään päinvastaisessa järjestyksessä: työnnä alavarsi paikalleen, kunnes se napsahtaa, ja ruvaa ylävarsi tiukasti kiinni.

Ohjauspaneeli on viallinen, kuinka se vaihdetaan?

Irrota laite verkkovirrasta. Pura etuovi. Irrota ohjauspaneelin sähköliitännät ja huuhtelunesteen anturi. Poista kuusi ruuvia ja ota paneeli pois. Asenna uusi päinvastaisessa järjestyksessä käyttäen ruuveja 4 x 16 mm.

Kuinka puhdistaa astianpesukoneen suodattimet?

Kierrä karkeaa suodatinta vastapäivään ja poista suodatusjärjestelmä. Erota mikrosuodatin karkeasta suodattimesta. Huuhtele ne juoksevan veden alla. Kokoa uudelleen kohdistamalla nuolet ja kiertämällä karkeaa suodatinta myötäpäivään, kunnes se napsahtaa paikalleen.

EmotionLight ei toimi enää, mitä tehdä?

Irrota laite verkkovirrasta. Pura työtaso ja tarvittaessa oikea sivupaneeli. Avaa EmotionLight-kotelon salpa, vedä pistorasia ylöspäin, irrota liittimet. Vaihda koko kokoonpano. Varmista, ettei kaapeli jää puristuksiin koottaessa.

Voinko korjata astianpesukoneen itse?

Kyllä, käsikirja antaa yksityiskohtaiset ohjeet monien osien vaihtamiseen. Noudata turvallisuusohjeita: irrota laite verkkovirrasta vähintään 60 sekuntia ennen toimenpiteitä. Käytä alkuperäisiä osia ja käytä suojakäsineitä.

Kuinka vaihtaa alaoven tiiviste?

Poista ensin etuovi ja ohjauspaneeli. Poista alaoven tiivisteen kaksi pidikettä ja irrota ylivuotoputki. Nosta ylivuotokouru ja poista tiiviste. Asenna uusi tiiviste työntämällä sulkuläppä sisäoveen ja kiinnitä pidikkeillä.

Mikä on Profilo BMS621V1 -astianpesukoneen korkeus?

Käsikirja viittaa 81 cm ja 86 cm korkeisiin malleihin. Versiosta riippuen korkeus on joko 81 cm tai 86 cm. Mittaa laite tai tarkista etiketistä varmistaaksesi.

Virtajohto on vaurioitunut, kuinka se vaihdetaan?

Irrota laite verkkovirrasta. Poista työtaso ja tarvittaessa sivupaneelit. Irrota vanha johto vetämällä se varovasti pistorasiasta. Työnnä uusi johto paikalleen, kunnes kuuluu naksahdus. Varmista, että se on kunnolla kiinni ylikuumenemisen estämiseksi.

KÄYTTÖOHJE BMS621V1 Profilo

Tööristad ja abinoud. 254

Remont 255

Likuvatest osadest tingitud elektrilooi oht!

Kandke turvakingi.
- Kinnitage rasked osad allakukkumise vastu.
- Arge toppige kehaosi likuvate osade vahele.

Töörliistad ja abinoud

Jalad on identeds ja neid voib umber tosta.

Noue:

Sokiplaat asub esikulje alaosas.

Noue:

1. Klopsake vasakul ja parental paika metallklamber.

Remont

Likuvatest osadest tingltud elektrilooi oht!

Puuduv maauhendus vöib pöhjustada uksel vorgupotentsiaali.

Looge maauhendus.

4.19.2 Uksetihendi paigaldamine

Korjausvinkit - Astianpesukone

1 Tämä asiakirja 292

1.1 Tärkeitä tietoja 292

1.1.1 Tarkoitus 292
1.2 Symboleiden merkitys 292
1.2.1 Vaaratasot 292
1.2.2 Varoitusmerkit 292
1.2.3 Varoitusten rakenne 293
1.2.4 Yleiset symbolit 293

Turvallisuus 294

2.1 Yleiset turvallisuusohjeet 294
2.1.1 Kaikki kotitalouskoneet. 294

Tyokalut ja apuvalineet. 295

Korjaus. 296

4.1 Tyotason vaihtaminen 296

4.1.1 Tyotason poistaminen 296
4.1.2 Tyotason asennus 296

4.2 Korijärestelmän asennus 297

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin 297
4.2.2 Kupin tukiklipsin asentaminen 297
4.2.3 Hórytystelineen asennus 298

4.3 varioDrawer-osan vaihtaminen 299

4.3.1 varioDrawer-osan poistaminen 299
4.3.2 varioDrawer-osan asentaminen 300

4.4 Suihkuvarsien vaihtaminen 301

4.4.1 Suihkuvarren poistaminen 301
4.4.2 Suihkuvarren asentaminen 301

4.5 Suodattimien vaihtaminen 302

4.5.1 Suodattimen poistaminen 302
4.5.2 Suodatinten asennus 302

4.6 Uunipeltien ruiskutuspän asennus 303

4.7 Virtajohdon vaihtaminen 304

4.7.1 Virtajohdon irrottaminen pistorasiasta 304
4.7.2 Virtajohdon laittaminen pistorasian 304

4.8 Pesuainelokeron suojuksen vaihtaminen 305

4.8.1 Pesuinelokeron suojuksen poistaminen 305
4.8.2 Jousen asettaminen paikoilleen 305
4.8.3 Pesuainelokeron suojuksen asentaminen 305

4.9 Jätevesipumpun suojuksen vaihtaminen 306

4.9.1 Jätevesipumpun suojuksen poistaminen 306
4.9.2 Jätevesipumpun suojuksen asennus 306

4.10 Sivupaneelin vaihtaminen 307

4.10.1 Sivupaneelin poistaminen 307
4.10.2 Sivupaneelin asentaminen 308

4.11 Luukun vaihtaminen 309

4.11.1 Ulkoluukun poistaminen 309
4.11.2 Ulkoluukun asennus 309

4.12 Ohjauspaneelin vaihtaminen 311

4.12.1 Ohjauspaneelin poistaminen 311
4.12.2 Ohjauspaneelin asentaminen 311

4.13 Luukun jousien kiinnittaminen 312

4.14 Alapaneelin vaihtaminen 314

4.14.1 Alapaneelin poistaminen 314
4.14.2 Alapaneelin asentaminen 314

4.15 Sokkelievyn vaihtaminen 315

4.15.1 Sokkelilevyn poistaminen 315
4.15.2 Sokkelilevyn asentaminen 315

4.16 Yliuvotoputken vaihtaminen 316

4.16.1 Ylivuotokanan van poistaminen 316
4.16.2 Yliuvotoputken asennus 317

4.17 Sisaluukun vaihtaminen 319

4.17.1 Sisaluukun poistaminen 319
4.17.2 Sisaluukun asennus 319

4.18 Luukun saranan vaihtaminen 320

4.18.1 Luukun saranan poistaminen 320
4.18.2 Luukun saranan asennus 320

4.19 Luukun (alemm) tiivisteen vaittaminen 322

4.19.1 Luukun tiivisteen poistaminen 322
4.19.2 Luukun tivisteen asennus 323

4.20 Luukun (ylemman) tiivisteen vailhtaminen 324

4.20.1 Luukun tiivisteen poistaminen 324
4.20.2 Luukun tiivisteen asennus 324

Korjausvinkit - Astianpesukone

4.21 EmotionLight-osan vaihtaminen 325

4.21.1 EmotionLight-osan poistaminen 325
4.21.2 EmotionLight-osan asennus 325

4.22 TimeLight-moduulin vaihtaminen 328

4.22.1 TimeLight-moduulin poistaminen 328
4.22.2 TimeLight-moduulin asennus 328

4.23 Gap Illumination -moduulin vaihtaminen 329

4.23.1 Gap Illumination -moduulin pointaminen 329
4.23.2 Gap Illumination -moduulin asennus 330

Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näden korjausohjeiden tarkoituksena on auttaa kuluttajaa koraamaan laitteita itse ekologista sunnittelua koskevan asetuksen (päävitys 03/2021) mukaisesti. Ne sisälätvat tietajo siitä, miten märätätty varaosat voidaan vailtaa. Lisäksi nihin sisätty tietajo varoituksista ja riskeistä.

Ota yhteytä huoltopalveluun, sosinulla on kysytävää. Vastaamme vahingoista vain, sos korjausohjeva on noudatetu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoilustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisalvii esityksi, jotka osoittavat vaaran tyypin. Tassai asiakirassa kayettaan seuraavia varoitusmerkkeja:

Varoitusmerkki Merkitys
!	Yleinen varoitus
1	Sähköjännitteestä aiheutuva vaara
2	Rajähdysvaara
3	Viiltohaavojen vaara
4	Murskautumisen vaara

Tama asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentastä aiheutuva vaara
	Ionisoattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämä asiakirjan sisälämilla varoituksilla on standardoitu ulkonäkä ja rakenne.

Euraavaissa esimerkissä naetäan varolutu, joka varoitta a jinnitteisten osien alheuttamasta sahokskusta. Vaan valltämiseksi suoritettava toimpenide mainitaan.

1.2.4 Yleiset symbolit

Tassaiakirassa kaytetaan seuraavia yleisi asymboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
i	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
KäynistäNappäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sahkokomponenteja sisaltavissa korjauksissa voivat johtaa sahkiskuun!
Kytke kone irty verkkovirrasta vahintaaen 60 sekuntia ennen toiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakhtaisten säädosten mukainen turvallisuustesti.

Teravistareunoistaaiheutuva loukkaantumisvaara!

Kayta suojakaseita.

Painavista ja likkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnan ja huollon aikana

Käytä suojakenkä.
- Està painavien componenttienutoaminen.
Ala koske liikkuviin componentteihin.
Laitteen turvallisuudelle/toiminnalle aiheutuva risik!
Käytä vain alkuperäisia varaosia.

Staattiselle sahkolle herkklien componenttlen (ESDS) vaurloitumisen risikl
- Ala koske moduleihin, liittannat ja johdinreiti mukaan luettuna.

Tyokalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Torx T20 - ruuvmelisseli, reiällinen [00340764]	100 mm. ruuveille lukituktelsa
Torx T15 - ruuvmelisseli	Pituus 80 mm
Uaruuvimeisseli Terä 10 mm x 1,6 mm x 200 mm
Nokkapihdit [00340871]	Pituus: 200 mm, suora

2021-03-22 9001630792 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 295 alkaa 989

Korjaus

4.1 Tyotason vaihtaminen

Vaatimus:

Kone on erotettu teholahteesta.
Laitteeseen on vapaa paasy.

4.1.1 Tyotason poistaminen

1. Poista kaksi ruuvia takaa (1) (valinnainen).

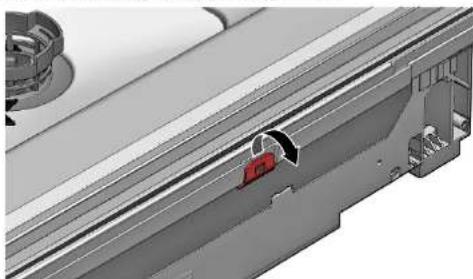

2. Paina kumpaakin tyotason alla olevaa lukitusvipua yloispain (2).

1. Nosta tyotasa hieman edesta (3).
2. Työnnä työtaospois taaksepain (4).
3. Poista lyotaso.

4.1.2 Tyotason asennus

1. Lukitse tyotason takaosa ohjaimiin kayttäen pidatyskaulksia (1).

1. Tyonnä tyotasa eteenpän (2).
2. Paina tyotason etuosaa alaspain, kunnes kumpikin lukitusvipu napsahtaa kuuluvasti paikoileen(18)
3. Kierra kaksi ruuvia takaisin paikoileen (4) (valinnainen).

Korjaus

4.2 Korijärestelmän asennus

Vaatimus:

Vastaava kori on poistetu koneesta.

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n maliin Erikolstyokalut:

Pesuainetabletin ohjain [00614935]
Kupin tukiklipsi [00618565]
1. Aseta pesuainetabletin liukkappale viistosti paikoileen korin etuosassa.
2. Keskiöitä ja napsauta tablettkouru paikoilleen.

4.2.2 Kupin tukiklipsin asentaminen Erikoistyokalut:

Pesuainetabletin ohjain [00614935]
Kupin tukiklipsi [00618565]

Kun pestaan kuppeja, kopin tukiklipsi voldaan kaantaa ylos. Lisakulma
vahentaa veden kerantymista kuppen pohjaan. Kun pestaan pitkia
laseja, suosittelemmje jattamaan kopin tukiklipsin alan.
Jos ylakoreissa on valinnainen muovivahike, se on ensin poistettava.

1. Poista muovivahvike.

1. Napsauta kupin tukiklipsi paikoilteen.

1. Kaannaklipsylos.

Korjaus

1. Laita pestavat astiat korin.

4.2.3 Hórytystelineen asennus

Erikoistyokalut:

Pesuainetabletin ohjain [00614935]
Kupin sukiklipsi [00618565]

Aseta hórytystelineen paatykappaleet koorjärestelmän alle.

Korjaus

4.3 varioDrawer-osan vaihtaminen

1. Taita kahvan lapat sisaan.

4.3.1 varioDrawer-osan poistaminen

1. Poista Kahva ylasuntaan.

2. Paina muovisia reunavahvikkeita ulospain ja paina ne ylasuunnassa ulos kehyksesta.

Korjaus

1. Taita ohjainkaistaleet varovasti ulospain.

1. Vedä kännettävāt tukitapit ulos kaistaleista.

2. Paina metallirunko edessa ulos pidikkeistä.

1. Työnnä metallirunko ulos ohjaimesta.

4.3.2 varioDrawer-osan asentaminen

Asenna vastakkaisessa järestykssessä.

Korjaus

4.4 Suihkuvarsien vaihtaminen

4.4.1 Suihkuvarren poistaminen

1. Kierra ylasuihkuvarsi irt (1) ja poista alaspain vetamalla (2).

1. Poista alasuihkuvari ylospain vetamalla

4.4.2 Suihkuvarren asentaminen

1. Aseta alasuihkuvari spaikoileen. Suihkuvari napsahtaa kinn
2. Aseta ylasihkuvarsi paikoilleen ja kierra se hyvin kiinni.

Korjaus

4.5 Suodattimien vaihtaminen

4.5.1 Suodattimen poistaminen

1. Kännä karkeasuodatinta vastapäivän (1) ja poista suodatinjärestelma (2).

Varmista, etta sailiöen ei putoa vierasesineita.

1. Paina mikrosuodatinta alaspain sen poistamiseksi.

4.5.2 Suodatinten asennus

1. Kokoa suodatinjäristelmän osat uudelleen.

Varmista, età karkeasuodattimessa olevat lukitsunupit napsaltavat paikoileen.

1. Laita suodatinjärestelmä laitteeseen ja kännä karkeasuodalinta myotäpaivään.

Varmista,etta nuolimerkinnat ovat kohdakkain.

Korjaus

4.6 Unipeltien ruiskutuspaan asennus

1. Poista ylakori.
2. Aseta unipeltien ruiskutuspää pidikkeeseen (1) ja kännä sitä oikealle (2).

Uunipeltien ruiskutuspäa napsahtaa kiinn.

Korjaus

4.7 Virtajohdon vaihtaminen

Vaatimus:

Kone on erotettu teholahteestä
Kone on erotetu vedenjakelusta.
Koneeseen on vapaa pasy.

4.7.1 Virtajohdon irrottaminen pistorasiasta

Liikuta virtajohdon pistoketta varovasti ylos ja alas, ja veda se ulos pistorasiasta.

4.7.2 Virtajohdon laittaminen pistorasiaan

HUOMIO!

Paaliattann ylikuumeneminen!

lipalovaara

Liitä virtajtohto siten,ettakuulunapsahdus.

Pistä virtajohdon pistoke pistorasiaan ja anna sen napsahtaa kuuluvasti paikoilleen.

Korjaus

4.8 Pesuainelokeron suojuksen vaihtaminen

Pienta ruuvitaltaa voidaan kayttäviputyokaluna.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedenjakelusta
Luukku on avattu.
Pesuainelokeron suojus on avattu.

4.8.1 Pesuainelokeron suojuksen poistaminen

1. Liu'uta pesuainelokeron suojusta sis'an 5 mm.
2. Vipua pesuainelokener suojus matalammalla poulella ulos ohjainkiskoja za otaspuenaikelonoker suojus ylapiouelle pois ohjainkiskoita.
3. Poista jousi.

4.8.2 Jousen asettaminen paikoilleen

1. Tyonna jouen pitka paa annostelulaitteen asennusreikaan (1).

1. Tyonna jouso lyhyt paa pesuainelokeron suojuksen asennusreikaan (2).
2. Paina suojus annostelulaitteeseen (3).

4.8.3 Pesuinalrokeron suojuksen asentaminen

1. Aseta pesuainelokeron suoju 5 mm ennen kokonaan avattua asentoa yhdellapuolle ohjauskiskoihin. Paina pienta voimaa kayttäen vastakkainen puoli ohjauskiskoihin.
2. Tarkista pesuainelokeron suojuksen toiminta.

Korjaus

4.9 Jätevesipumpun suojuksen vaihtaminen

Vaatimus:

Kori on poistetu.
Suodattimet on poistetu. 302

4.9.1 Jätevesipumpun suojuksen poistaminen

1. Tyhjenna mandollinien vesi.
   Käytä tarvitaessa luisi
2. Kampea pumpun suojus irt kayttäen apuna lusikkaa, ja tartu kilnni sen poikkikappaleesta.

1. Nosta pumpun suojusta sisäänpän kulmassa ja poista.

4.9.2 Jätevesipumpun suojuksen asennus

Aseta pumpun suojus paikoilleen (1) ja paina se alas (2).

Pumpun suojus napsahtaa kiinni.

Korjaus

4.10 Sivupaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedenjakelusta.
Koneeseen on vapaa paasy.
Vapaasti sijoitettavat koneet: Tyotaso on poistetu.296

4.10.1 Sivupaneelin poistaminen

1. Poista sivupaneelista (1) ruuvit.

Kuva 1: Kokonaan integroitu

1. Kallista sivupaneelia yhãältã hieman ulospain (2).
2. Laske sivupaneelia ja veda se ulos pohjakaukalosta (3).

Korjaus

4.10.2 Sivupaneelin asentaminen

1. Aseta sivupaneeli pohjakukaloon (1).

Kuva 2: Kokonaan integroitu

1. Paina sivupaneeli laitteeseen (2).
2. Kiinittä sivupaneeli ruuveilla (3).

2021-03-22_9001630792 Tekijanoikeudet BSH Hausgeräte GmbH Sivu 308 alkaa 989

Korjaus

4.11 Luukun vaitaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.

4.11.1 Ulkolukun poistaminen

Poista ruuvit, jotka mainitaan seuraavissa valeisha.

1. Avaa luukku.
2. Poista neljaruulia.

3.

Estä luukun putoaminen pitamalla kiinnen syhdelta sivulta.

Poista kaksi ruuvia.

4.11.2 Ulkoluukun asennus

Korjaus

Vaatimus:

Eristyshuopa on paikoitetu oikein ja kiinnitety ulkolukun sisään.
Saranat on laitettpu paikoilleen ulkoluukkuun.
1. Sulje sisaluukku napsuttamatta sitä kiinni.
2. Tyonnä ulkoluukkua ylospain ohjauspaneelin alapuolella (1).

1. Paina alkoluukkua sisaluukkua vasten ja pidä siitä kinni (2).

4

Estä luukun putoaminen pitamälä kiinni sen yhdtä sivulta.

Avaa luukku ja kiinntä se kahdella ruuvilla (4 x 11 mm:n metalliruuvit).

1. Kiinnita ulkoluukku neljalla ruuvilla (4 x 11 mm:n metalliruuvit).

Korjaus

4.12 Ohjauspaneelin vaihtaminen

Jos ohjausmoduuli on viallinen, koko ohjauspaneeeli on vaihdttava.

Vaatimus:

Kone on erotetu teholahteestä.
Kone on erotetu vedenjakelusta
Ulkoluukku on poistetu.
Ukoluukku on poistetu (kokonaan integroitu / integroitu).

4.12.1 Ohjauspaneelin poistaminen

1. Irota sähköllättannat ohjauspaneeista ja huuhtelukirkasteen märän tunnistimasta (1, 2).

1. Irota maadoituskaapeli (3) (valinnainen).
2. Avaa laitteen luukku.

3. Està ohjauspaneelin putoaminen (pidä siitä kinni).

4. Poista kuusi ruuvia.

1. Poista ohjauspaneeli.

4.12.2 Ohjauspaneelin asentaminen

Käytä ruuveja 4 x 16 mm.

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.13 Luukun jousien kiinnittäminen

1. Poista johdon ohjaimen suojus.

2.1.Avaa luukku raolleen (1).

1. Kiinnitta pohjakaukalon kouru (2).
2. Sulje luukku hitaasti (3).

Johtojardestma kinnittyu automaattisesti luukun saranaan.

Korjaus

3.1.Sulje luukkua vahan (4).

1. Siirra kourua taakse ja vapauta luukun sarana (5).
2. Avaa luukku (6).

1. Toista vaiheel laitteen toisella puolella.

Korjaus

4.14 Alapaneelin vaihtaminen

Jalat ovat identtiset ja niiden paikkaa voidaan vaihtaa kesenäan.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedenjakelusta
Ulikoluukku on poistetu.
Ukoluukku on poistetu (kokonaan integroitu / integroitu).

4.14.1 Alapaneelin poistaminen

1.

Väärä poistaminen.
Jos alapaneeli irrotaan sivulta ja poistetaan, kaksi kiinnitslevyā voivat kakteta. Jos vain yksi kiinnitslevy on viotttun, puolta voidaan vaihtaa, koska kiinitslevy ovat identisiä. Laitteen alle Kannattaa edessä sivulla asettaa jotakin keventämään alapeneelin ja sen jalkoihin kohdistuvaa kuormitusa.

1. Tyonna ruuvimeisseliohjaimin (1) ja vapauta lukitus alaspain painamalla.

1. Nosta paneeli irti.

2. Poista jalat etusuuntaan (1).

4.14.2 Alapaneelin asentaminen

1. Aseta jalatpaikoilleen.
2. Kiinnita alapaneeli ylaosasta (1) ja paina sita alas, kunnes kuulet sen napsahtavan paikoilleen (2).

Korjaus

4.15 Sokkelilevyn vaitaminen

Sokkelilevy sijaitsee alhaalla edessa.

Vaatimus:

Kone on erotetu teholahteesta.
Kone on erotetu vedenjakelusta
Kaluste-etusivu (valinnainen) on poistettu.
Ulkoluukku on poistetti.
Ulkoluukku on poistetu (kokonaan integroitu / integroitu).
Alapaneeli on poistetti (valinnainen).314

4.15.1 Sokkelievyn poistaminen

1. Poista kaksi ruuvia (1).

1. Avaa lukilusosat (2).

2. Kallista sukkelilevyà varovasti eteenpän (1).

4.

Mallisarjasta riippuen EmotionLight-tuoxetine pistoke on viel kiinni alaosassa.

Avaa pistokkeen lukitus lukitusnokasta ja veda taakse (valinnainen) (2).

4.15.2 Sokkelievyn asentaminen

Asenna sukkellevy vastakkaisessa järestykssaa.

Korjaus

4.16 Ylivuotoputken vaihtaminen

Yilivuotoputki sijaitsee laitteen edessä alhaalla.

Vaatimus:

Kone on erotetu teholalteesta.
Kone on erotetu vedenjakelusta
Kaluste-etusivu on poistetty (valinnainen).
Ulkoluukku on poistetti.
Alapaneeli on poistettu (valinnainen),→314
Sokkelilevy on pointetTu. 315

4.16.1 Ylivuotokanavan poistaminen

Jännövsie

Kun tyhjennysletku poistetaan, jaannosvetta voi valua ulos.
Tyhjennä yesi astiaan tai poista se pohia-altaasta imuruiskulla.

1. Vipua ulos ylaoassaa olevasta kiininitysmekanismista (1, 2).

1. Vapautalukitusosa yhaaall.

3.1.Aseta ruuvitalta metallikjinnkkeen alapuolle (1).

1. Vapauta metallikiinnike varovasti (2).

Korjaus

1. Nosta ylvuotupuki pais.

4.16.2 Yliuvotoputken asennus

Yilivuotuputen vārātā asennukseta āiheutuv vesivahingot!
Aseta yilivuotuptu klaihalla oikein pohjaukalkon ohjaimeen.
Napsauta yilivuotuptu yhāllā oikein paikoilleen.

1. 1. Aseta yilivuotoputki (1).

2. Siirra ylivuotoputki tiivisteeseen (2).

3. Paina ylivuotoputki tiivisteen ohjaimeen (3).
4. Työnnä yliviuotoputki varovasti paikoilleen (4).
5. Kiinnit yliivuotoputki napsauttamalla paikoilleen (5).

Korjaus

1. Tarkasta asennus vasemmalla ja oikealla. 3. Tarkista kiinnits.

1. Napsauta metalliklipsi kiinni vasemmalla ja oikealla reunalla.

Korjaus

4.17 Sisaluukun vaihtaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.

4.17.1 Sisaluukun poistaminen

1. Poista ruuvit (1).
2. Poista sisaluukku ylasuntaan (2).

4.17.2 Sisaluukun asennus

1. Kaannluukun tiiviste eteen
2. Siirä sisälukku luukun tivisteen taakse.
3. Sulje sisaluukku.
4. Kaannaukuon tiiviste ylos Reunaosat osolitav tyospain.

5. Siirra luukun tiivistettä yloispain.

6. Kiinittä luukun sarana ruuveilla.

7. Aseta sisaluukku luukun saranaan.
8. Kiinittā sisäluukku ruuveilla.

Korjaus

4.18 Luukun saranan vaihtaminen

Vaatimus:

Kone on erotetu teholahteesta.
Kone on erotetu vedenjakelusta.
Koneeseen on vapaa paasy.
Sivupaneeli on poistetu. 307
Ulikoluukku on poistetu.
Sisaluukku on poistetu.
Ohjauspaneeli on poistettu.-311
Luukun jouset on kiinnitety.→312
Alapaneeli on poistetu. 314
Sokkelilevy on poistetlu. 315
Ylivuotokanava on poistetu-316

4.18.1 Luukun saranan poistaminen

1. 1. Vapauta kiinnitruuvimeisellil (1). 2. Vedaiuukun saranaa eteenpain (2).

1. Irota maadoitusliiantä luukun saranassa.

4.18.2 Luukun saranan asennus

Korjaus

1. 1. Aseta sarana laitteeseen (1).

2. Siirra saranaa alaspain (2), kunnes se lukittuu laitteseen.

2.

Puuttuva maadoituslittantä voi johtaa luukun sähköistymisen.

Luo maodoitusliiantā.

Korjaus

4.19 Luukun (alemman) tiivisteen vaittaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.
Ulkoluukku on poistetu.
Sokkelilevy on poistetu. 315
Alapaneeli on poistettu (valinnainen).→314
Luukun jouset on poistetti.
Ohjauspaneeli on poistettu.
Johdinnipun pidike oikeassa alareunassa on poistetu

4.19.1 Luukun tiivisteen poistaminen

1. Poista kaksi kiinnytysklipsia alemmasta luukun tiivisteestä (1,2).

1. Irrota yliuvotokanava.

4.19.2 Luukun tiivisteen asennus

1. Kiinnita tiivistetulpat vasemmalle ja oikealle tiivistekiskoon luukun tiivisteen kanssa.

1. Työnnä luukun tiiviste sulkulapään kanssa sisälukkuun.
2. Kiinittä luukun tiiviste kahdella kiinittyskllipsillä.

Korjaus

4.20 Luukun (ylemman) tiivisteen vaittaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.

4.20.1 Luukun tiivisteen poistaminen

• Poista luukun tiiviste sisäkeyksesta.

4.20.2 Luukun tiivisteen asennus

Luukun liiviste on leikakkava oikeaan pituuteen ennen asennusta. Oikea pituus on 1750 mm laitteille, joiden korkeus on 81 cm ja 1850 mm laitteille, joiden korkeus on 86 cm.

1. Valmistele sopiva luukun tiiviste.
2. Varmista tiivisteprofilin oikea asennusasento.

1. Valkoisen pisteen on oltava samalla tasolla tiivistenauhan kanssa.

4

Tivisteen nurkat eivat saa olla poimulevia tai venymeita. Tiviste katkaistaan diagonaalisesti piala j kaventuu salion pohjaan edessa.

Paikoita tiivisteen pää suoraan etuosaan sisäluukun alapuolella. Tiivisteen tulisi olla sällön sivua vasten mahdollisimman paljon.

Oikein asennettlu lukun tiiviste:

Korjaus

4.21 EmotionLight-osan vaihtaminen

EmotionLight sijaitsee huuhtelusällön ulkopuolen alueella yhääää edessä.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedenjakelusta
Koneeseen on vapaa paasy.
Tyotaso on poistetu (valinnainen).
Oikean puolen paneeli on poistettu (valinnainen).307

4.21.1 EmotionLight-osan poistaminen

1. Irrota kiinnitin takaa (1).

1. Poista pidike ylaseuntaan (2).

2. Vedä pistoke irti liittimestä (oikealla alhaalla laitteen edessa).

3. Poista sahkolitantä virtamoduulista.

1. Poista EmotionLight Iaitteesta.

4.21.2 EmotionLight-osan asennus

1. Tyonnä pidike huhtelusällön runkoon (1).

Korjaus

1. Lukitse kiinnitin (2).

3.

HUOMIQ!

Väär asenns!

aapelin vioittuminen luukun saranan alueella.

• Asenna kaapeli luukun saranan alueelle (saranan ja huuhtelusällin valissä) siten, etta likkuvat osat eivat voi viottaa sitä.

Asenna kaepeli oikealle puolle alas.

Korjaus

Kuva 3: Lattakaapeli 4. Liitta pistoke pistorasiaan.

2021-03-22 9001630792 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 327 alkaa 989

Korjaus

4.22 TimeLight-moduulin vaihtaminen

Vaihda TimeLight ainoastaan kokonaisena osana. TimeLight-moduuli on kiinnitety soskellievyn taakse.

Vaatimus:

Kone on erotetu teholähteestä.
Kone on erotetu vedenjakelusta.
Alapaneeli on poistetti. 314
Sokkelsevy on poistetu ja kännetty.315

4.22.1 TimeLight-moduulin poistaminen

1. Taivuta lukitusosia (1) hieman ulospain.

1. Veda TimeLight-moduuli ylasuntaan ulos ohjaimesta (2).

4.22.2 TimeLight-moduulin asennus

1. Taivuta lukitusosat (1) takaisin.

1. Työnnä TimeLight-moduuli ohjaimeen (2).
2. Tee sahkolitantä.

Korjaus

4.23 Gap Illumination -moduulin vaihtaminen

Vaatimus:

Kone on erotettu teholahteestä
Kone on erotetu vedenjakelusta.
Ulkoluukku on purettu.
Ohjauspaneeli on poistetu.

4.23.1 Gap Illumination -moduulin poistaminen

1. 1. Irrota kiinnitys (1).

2. Poista sahkoliitantä ohjausmoduulista (2).

2.1. Irrota kiinnitn takaa (1).

1. Poista valokuitu (2).

Korjaus

3.1.Irrota kiinnitin (1).

1. Nosta PCB ylos pidikkeen kanssa ja poista se ohjausmoduuln rungosta (2).

4.23.2 Gap Illumination -moduulin asennus

1. Aseta PCB-pidike ohjausmoduulin runkoon.

1. Kristä sitä, kunnes kuuluu "klik".

1. Asenna valokuitu ja kirsta sita, kunnes kuuluu "klik".

1. Liītā johdin ohjausmoduiliin

4.15 Avikataaotaan taakosntofoxns

H Tlaka UTOOoxns Baocn Bpioketai OTNV KATW TEPIOXn MPTPOOta.

PouT68eO:

H oukeun eivai aotouuvdeevn atro nTv npoxn tpofooioiac
H oukeun elvai aonouovoeyn aoTnV npoxn vepou.
ExiaepeEi n TPOOoyn Tou VouaATIOU (TpoaiPETIKO).
H E\xiWTeipKn TnOpta Exeia aapieBtei.
H EeWtepiikn TOpTa exEaQpaipEeI (TAnpOc EvToixoEvO/EVToixoEvO).
ExiaapeoEi n Tioia (Tpoapetikó).→438

4.15.1 Apaipen nakac uTNOoxns bao ns

1.ApaipoeTe duo BiOeC(1).

2.ArooumAeE1e ta oToiXia (2).

1. FiepeTe IV naKaxu unOdoxns faon npooeknka npos ta empoc (1).

4.

Avaloya me n oip aovteau, to pic yia to EmotionLight eivai akoua aopaiouevo atn baoi.

Eekieiodwote to oic oTo dovtia aopaiionc kai TpaBnTe TTPOs (TpoaipetikO) (2).

4.15.2 ToTtoBtToon Tlakac UToDoxns BaOns

Eykaataotnote nV naKa uToDoxic baonc me nTv aTioeetn oipa.

ETIOKEUN

4.16 Avikataaon ayyou utepxieianos

O aywyos utepxieiangs bioketai ony mnpoivn kaw tepiox nns oukeuis.

PouT68eO:

H ouokekunivai aotouuvdeevn an to nT npoxn Tpofooosiac.
Houkeunivai aotouv6eynntpvapxvpu.
ExaepheI npooun tou vouataiou (TpoaiEtiK6).
H EeWtepiK TnpTa eEaippeBcI.
Exiaqapieegei n Tiofd (Tpoaiepetiko)→438
Exia apaepeo n mka urodoxic faocn→439

4.16.1 Apaipen kavaiou utepxieian

EvaToueivov vepo

OraV a oaiyac atooTayiyianc aapieei, tpoei va kpeuoei to 1touAIOVEPO.
SigmaéTe To vepo n apaipoeTo aTTOAeKavn BaoN emu Oupiyya avappopnns.

1.Avaonkwote Ew ato tov mynxavioo ouykpntnns enavw (1,2).

2.Ataaepaiote to otoixeio ouykpntnoε tavw.

EMIOKEUN

3.1.EiayeteKatoaibiKaTuAtoToeMaAikoOphiKtnpa(1). 2.AtaopaiaoteMaaktoeAaiko KaTt(2).

4.AvaonKwote Kai apaipeote tov aywyo utepxieianc

4.16.2 ToToBttnaaywou UTepeXiaions

Znui aTVEPO Aoyw Eoqaluevnc EYkataoTaonc OTOV ayyoU UTEpExlaionc!

Eiayote oata to aywO utepxeliantc ot kTu npoc paotov onoynb TaBnac

Koumtwote tov ayuyo utepxelionos ootatn thon tou ot etiawu mepoc.

1. 1. TOnToBEnToTe rOy aywyo utepxeiAnos (1).

2. METAKIVHOTATE TOV aywyo UTEPEXIIONO OTO TEYAVOTIOINTIKO (2).

3. NIEOTE TOV aywyo unepxieianos oTOV oDnyo tou aeyavontiikou (3).
4. Eiayete ToV aywyo UTEpyxEIAIaNG akpiBea (4).
5. Koupiwote tov aywyo utepxieianc (5).

EMIOKEUN

Pärplüdes caurule i erfces prieksdalas apaksä.

Prasiba:

Iericei ir jabut atvienotai no strvas padeves.
Iericeirjabutavienotainuidenpadeves.
Mebees panelim ir jabut nonemtam (papildaprikojums).
Durju arejai daiir jabut nonemtai.
Pamatnes panelim ir jabut nonemtam (papildaprikojums).→562
Pamatnes plaksneir jabut nonemtai.563

4.16.1 Parpludes caurules nonemsana

Sakrajies udens

• Kad nonem iztuksoanas sluteni, var izplust sakrajies udens.
  Laujiet üdenim iztecetraukāvai iztuksojet pamatnes tvertri an izuksanas sllr.

• Atbrivojiet aiztumehanisma augsdalu (1, 2).

1. Atbrvojiet augsdalias aizturelementus.

3.1. Pabaziet skrvgriezi zem metala aiztura (1).

1. Saudzigi albrivojiet metala skavu (2).

Remonts

1. Noceliet parpludes cauruli.

4.16.2 Parpludes caurules uzstadisana

Udens raditu bojajumu risks nepareizas parplides caurules uzstadiisa

nas del!

Pareizi ielieciet pärplüdes cauruli apaksdalā pamatnes iedobes vadotne.

Pareizi nostipriniet parpludes cauruli augsdala tka atskan klikskis.

1. 1. Novietojet pärplädes cauruli (1).

2. levirziet parpludes cauruli blivejuma (2).

3. lespiediet parpludes cauruli blivejuma vadtno (3).
4. Uzmanigi ielieciet parpludes cauruli vieta (4).
5. Nostipriniet pärpludes cauruli ar skavu (5).

Remonts

1. Parbaudiet uzstadfas das kreiso un labo pusi. 3. Parbaudiet, ka ta ir stingri nostiprinata.

1.2.1 Pavojaus lygiai

4.8.2 Spyruokles idejimas

1. Ilgaji spyruokles galj jstatykitj dalytuvo (1) tvirtinimo skyle.
