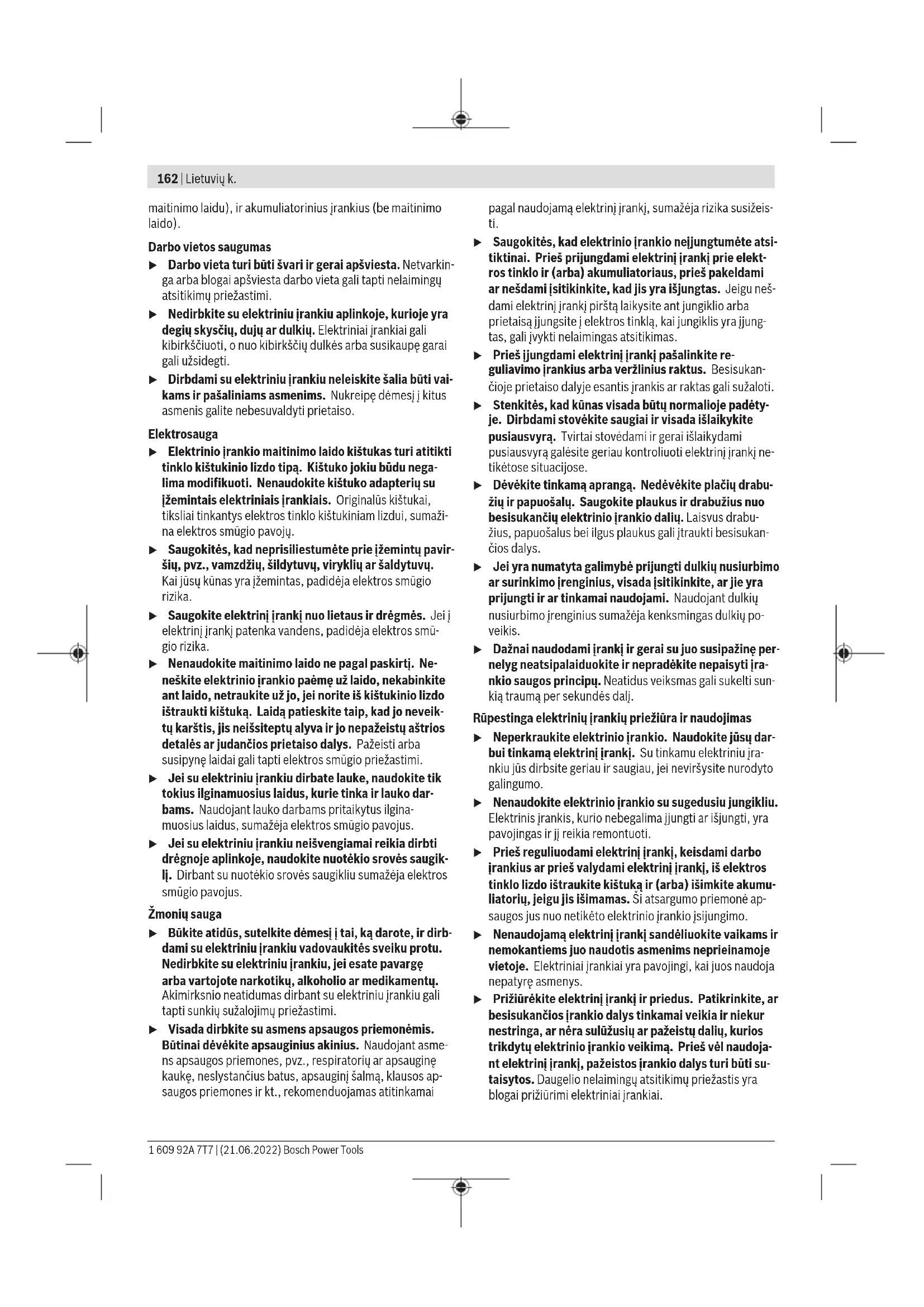

NAUDOJIMO INSTRUKCIJA GEX 40150 Professional BOSCH

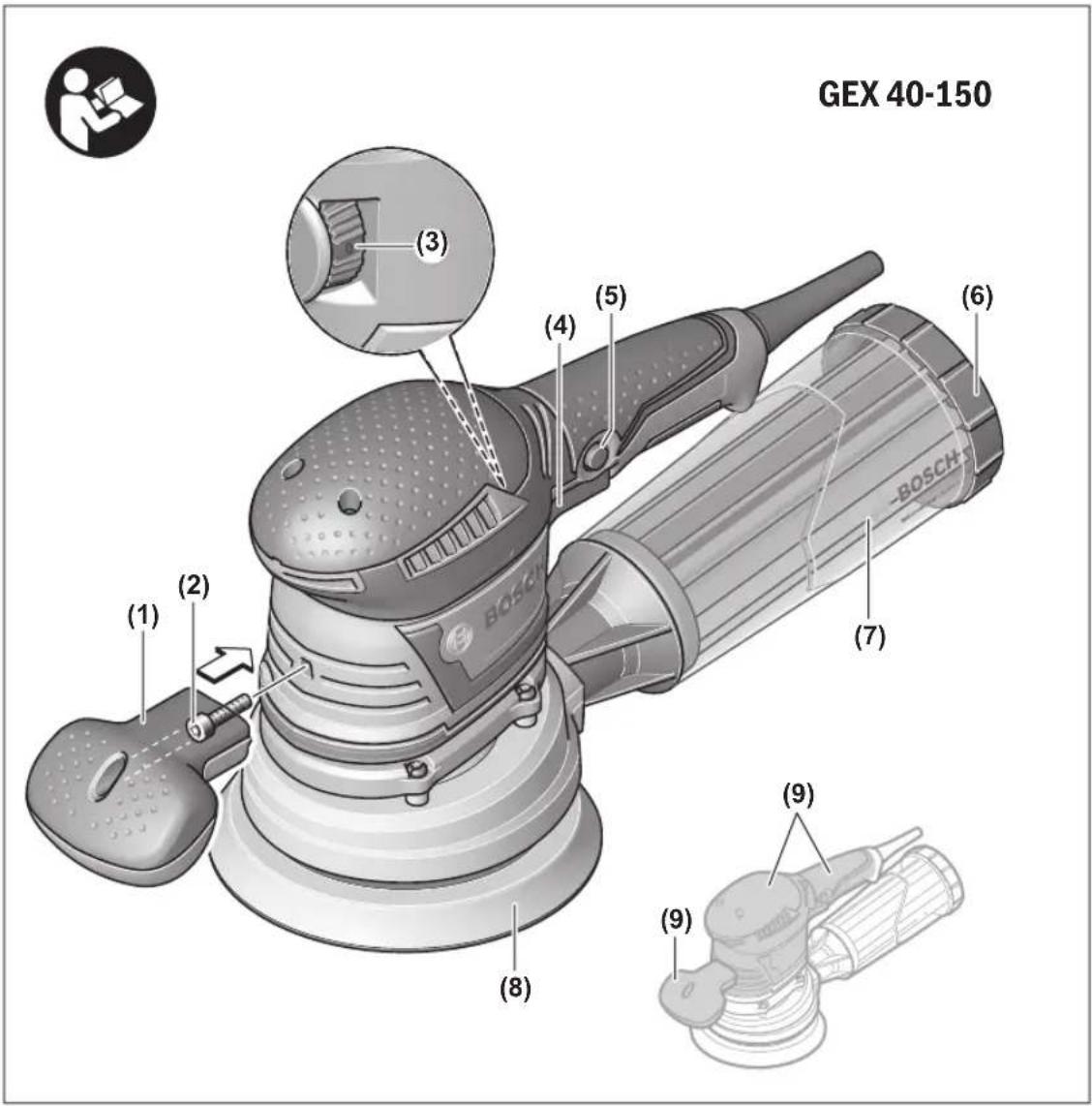

(7) Dulkių surinkimo dėžutės komplektas (mikrofiltrų sistema)

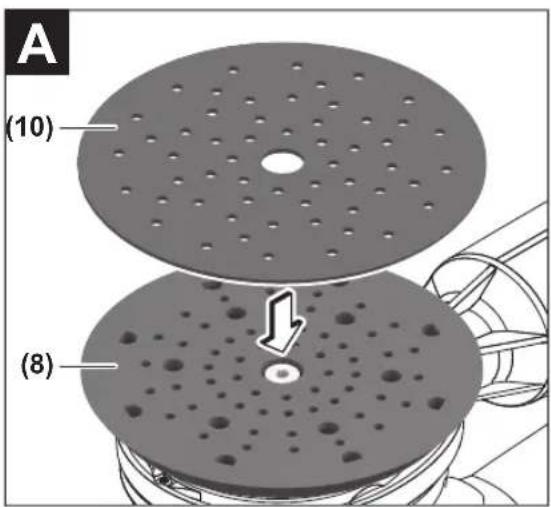

(8) Šlifavimo padas (9) Rankena (izoliuotas rankenos paviršius) (10) Šlifavimo popieriaus lapelis

(11) Šlifavimo disko varžtas (12) Dulkių išmetimo atvamzdis (13) Nusiurbimo žarna

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje. Techniniai duomenys Ekscentrinis šlifuoklis GEX40-150 Gaminio numeris 3601C7B2.. Šlifavimo diskas įeina į tiekia- mą komplektą

Šlifavimo judesių skaičiaus nustatymas

Nominali naudojamoji galia W 400 Tuščiosios eigos sūkių skai- čius n

5500–12000 Tuščiosios eigos švytavimo judesių skaičius min

11000–24000 Švytavimo skersmuo mm 4 Svoris pagal „EPTA-Procedure 01:2014“ kg 2,4 Apsaugos klasė / II Duomenys galioja tik tada, kai nominalioji įtampa [U] 230V. Jei įtam- pa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis. Bosch Power Tools 1 609 92A 7T7 | (21.06.2022)164 | Lietuvių k. Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagalEN62841-2-4. Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi- niu atveju siekia: garso slėgio lygis81dB(A); garso galios lygis92dB(A). Paklaida K=3dB. Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaida K nustatyta pagalEN62841-2-4:

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti. Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei- gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito- kiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki- sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo- jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Montavimas u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. Šlifavimo popieriaus lapelio keitimas Norėdami nuimti šlifavimo popieriaus lapelį (10), pakelkite jo kraštelį ir nutraukite nuo šlifavimo disko (8). Prieš uždėdami naują šlifavimo popieriaus lapelį, nuo šlifavi- mo disko (8), pvz., teptuku, nuvalykite nešvarumus ir dul- kes. Šlifavimo disko (8) paviršius yra iš kibiojo audinio, kad greitai ir lengvai galėtumėt pritvirtinti šlifavimo popieriaus lapelius su kibiąja jungtimi. Tvirtai prispauskite šlifavimo popieriaus lapelį (10) prie šlifa- vimo disko (8) apatinės pusės. Kad užtikrintumėte optimalų dulkių nusiurbimą, stebėkite, kad šlifavimo popieriaus lapelyje (10) esančios kiaurymės sutaptų šlifavimo diske (8) esančiomis kiaurymėmis. Šlifavimo disko parinkimas Priklausomai nuo atliekamo darbo, elektrinis įrankis gali būti naudojamas su skirtingo kietumo šlifavimo diskais: – Ypatingai minkštas šlifavimo diskas: skirtas poliruoti ir švelniai šlifuoti; tinkamas net ir išgaubtiems paviršiams – Minkštas šlifavimo diskas: skirtas visiems šlifavimo dar- bams, universalios paskirties – Kietas šlifavimo diskas: skirtas lygiems paviršiams dideliu našumu šlifuoti Šlifavimo disko keitimas Nurodymas: pažeistą šlifavimo diską (8) nedelsdami pakeis- kite. Nuimkite šlifavimo popieriaus lapelį arba poliravimo įrankį. Visiškai išsukite varžtą (11) ir nuimkite šlifavimo diską (8). Uždėkite naują šlifavimo diską (8) ir vėl užveržkite varžtą. Nuoroda: griebtuvai Ø150 diskui ir Ø125 diskui yra skirtin- gi. Griebtuvus galima montuoti tik ant tinkamo elektrinio įra- nkio. Nuoroda: uždėdami šlifavimo diską stebėkite, kad laikiklio dantukai patektų į šlifavimo disko kiaurymes. Nuoroda: pažeistas šlifavimo disko pagrindas turi būti kei- čiamas įgaliotose Bosch elektrinių įrankių remonto dirbtuvė- se. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Jei yra galimybė, naudokite apdirbamai medžiagai tinkan- čią dulkių nusiurbimo įrangą. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Integruotas nusiurbimo įtaisas su dulkių surinkimo dėžute (žr. C–G pav.) Dulkių surinkimo dėžutę (7) užstumkite ant dulkių išmetimo atvamzdžio (12). Pasukite jį taip, kad dulkių surinkimo dėžu- tės išėmos priglustų prie dulkių išmetimo atvamzdžio smai- galių ir kad dulkių surinkimo dėžutė juntamai užsifiksuotų. Dulkių surinkimo dėžutės (7) pripildymo lygį galima lengvai kontroliuoti, nes bakelis yra permatomas. Norėdami ištuštinti dulkių surinkimo dėžutę (7), atsargiai sukdami traukite ją atgal. Nuo dulkių surinkimo dėžutės (7) nusukite filtruojamąjį ele- mentą (6). Dulkių surinkimo dėžutę ištuštinkite. Kad nukratytumėte dulkes, filtruojamąjį elementą (6) lengvai pastuksenkite į tvirtą pagrindą. Minkštu šepečiu išvalykite fil- truojamojo elemento (6) briaunas. 1 609 92A 7T7 | (21.06.2022) Bosch Power ToolsLietuvių k. | 165 Nuoroda: Kad užtikrintumėte optimalų dulkių nusiurbimą, laiku ištuštinkite dulkių surinkimo dėžutę (7) ir reguliariai va- lykite filtruojamąjį elementą (6). Apdorodami vertikalius paviršius, elektrinį įrankį laikykite taip, kad dulkių surinkimo dėžutė (7) būtų nukreipta žemyn. Išorinis dulkių nusiurbimas (žr. H pav.) Nusiurbimo žarną (13) užstumkite ant dulkių išmetimo at- vamzdžio (12). Nusiurbimo žarną į dulkių išmetimo atvamzdį įstatykite taip (kaip pavaizduota pav.), kad šoninės angos, esančios ant dulkių išmetimo atvamzdžio, liktų neuždengtos. Taip bus apsaugota, kad elektrinis įrankis šlifuojant neprisi- siurbtų prie ruošinio ir nebūtų pakenkta ruošinio paviršiaus kokybei. Nusiurbimo žarną (13) sujunkite su dulkių siurbliu (papildo- ma įranga). Apžvalgą, kaip prijungti prie įvairių dulkių siurb- lių, rasite šios instrukcijos gale. Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pju- venoms, drožlėms ir dulkėms nusiurbti. Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį. Apdorodami vertikalius paviršius, elektrinį įrankį laikykite taip, kad nusiurbimo žarna būtų nukreipta žemyn. Pagalbinė rankena Papildoma rankena (1) užtikrina patogų valdymą ir optimalų jėgos paskirstymą, ypač esant dideliam šlifavimo našumui. Papildomą rankeną (1) varžtu (2) pritvirtinkite prie korpuso. Naudojimas Paruošimas naudoti u Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje le- ntelėje nurodytais duomenimis. 230V pažymėtus elektrinius įrankius galima jungti ir į 220V įtampos elektros tinklą. Įjungimas ir išjungimas u Įsitikinkite, kad galite paspausti įjungimo-išjungimo jungiklį nepaleisdami rankenos. Norėdami elektrinį įrankį įjungti, paspauskite įjungimo-išjun- gimo jungiklį (4). Norėdami įjungimo-išjungimo jungiklį (4) užfiksuoti, laiky- kite jį paspaustą ir dar paspauskite jungiklio fiksatorių (5). Norėdami elektrinį įrankį išjungti, įjungimo-išjungimo jungik- lį (4) atleiskite. Jei įjungimo-išjungimo jungiklis (4) užfiksuo- tas, pirmiausia jį paspauskite, o po to atleiskite. Švytavimo judesių skaičiaus išankstinis nustatymas Su reguliavimo ratuku (3) reikiamą šlifavimo judesių skaičių galite nustatyti net ir prietaisui veikiant. 1 – 2 mažas šlifavimo judesių skaičius 3 – 4 vidutinis šlifavimo judesių skaičius 5 – 6 didelis šlifavimo judesių skaičius Reikiamas šlifavimo judesių skaičius priklauso nuo ruošinio ir darbo pobūdžio, jis optimaliai nustatomas bandymų būdu. Po ilgesnio naudojimo mažu šlifavimo judesių skaičiumi, kad elektrinis įrankis atvėstų, apie 3minutes leiskite jam veikti tuščiąja eiga didžiausiu šlifavimo judesių skaičiumi. Šlifavimo disko stabdys Integruotas šlifavimo disko stabdys sumažina šlifavimo ju- desių skaičių įrankiui veikiant tuščiąja eiga, kad pridedant elektrinį įrankį prie ruošinio nesusidarytų rievės. Jei įrankio tuščiosios eigos šlifavimo judesių skaičius nuolat didėja, vadinasi šlifavimo diskas yra pažeistas ir jį reikia pa- keisti arba susidėvėjo šlifavimo disko stabdys. Susidėvėjusį šlifavimo diską reikia keisti įgaliotose Bosch elektrinių įra- nkių remonto dirbtuvėse. Darbo patarimai u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. u Prieš padėdami elektrinį įrankį būtinai palaukite, kol jo besisukančios dalys visiškai sustos. u Elektrinis įrankis nėra skirtas naudoti stacionariai. Jo negalima, pvz., įveržti spaustuvuose arba įtvirtinti dar- bastalyje. Paviršiaus šlifavimas Įjunkite elektrinį prietaisą, visu šlifuojamuoju paviršiumi už- dėkite ant apdorojamo pagrindo ir šiek tiek spausdami stum- kite per ruošinį. Šlifavimo našumas ir šlifuoto paviršiaus glotnumas iš esmės priklauso nuo šlifavimo popieriaus lapelio parinkimo, nustatytos šlifavimo judesių skaičiaus pakopos ir prispaudi- mo jėgos. Tik geras šlifavimo popierius garantuoja šlifavimo kokybę ir padeda tausoti prietaisą. Stenkitės visuomet vienodai prispausti prietaisą, tuomet šli- favimo popierių naudosite ilgiau. Stipresnis prispaudimas nepadidina šlifavimo našumo, o tik pagreitina prietaiso ir šlifavimo priemonių susidėvėjimą. Tuo pačiu šlifavimo popieriaus lakštu, kuriuo šlifavote meta- lą, nešlifuokite kitų medžiagų. Naudokite tik originalią Bosch papildomą šlifavimo įrangą. Grubusis šlifavimas Pritvirtinkite grubaus grūdėtumo šlifavimo popieriaus lapelį. Elektrinį įrankį spauskite nestipriai, kad jis veiktų didesniu šlifavimo judesių skaičiumi ir būtų didesnis šlifavimo našu- mas. Glotnusis šlifavimas Pritvirtinkite smulkaus grūdėtumo šlifavimo popieriaus lape- lį. Šiek tiek keisdami prispaudimo jėgą arba šlifavimo judesių skaičiaus pakopą, išlaikydami ekscentrinį judėjimą galite ma- žinti šlifavimo disko sūkių skaičių. Elektrinį įrankį šiek tiek spausdami veskite ruošinio paviršiu- mi apskritiminiais judesiais arba pakaitomis išilgine ir skersi- Bosch Power Tools 1 609 92A 7T7 | (21.06.2022)166 | Lietuvių k. ne kryptimi. Elektrinio prietaiso neperkreipkite, kad nepraš- lifuotumėte apdorojamo ruošinio, pvz., faneros. Baigę pjauti išjunkite elektrinį įrankį. Poliravimas Norint poliruoti nudilusį laką arba poliruoti įbrėžimus (pvz., akrilinio stiklo), elektrinį prietaisą galima naudoti su specia- liais poliravimo įrankiais, pvz., lamos vilnos gaubtu, poliravi- mo veltiniu arba poliravimo kempine (papildoma įranga). Norėdami poliruoti, kad išvengtumėte per didelio paviršiaus įkaitimo, pasirinkite mažą judesių skaičių (1−2 pakopa). Užtepkite poliravimo priemonės ant šiek tiek mažesnio pavir- šiaus nei norite poliruoti. Poliravimo priemonę kryžminiais ir sukamaisiais judesiais bei šiek tiek spausdami įtrinkite spe- cialiu poliravimo įrankiu. Saugokite, kad poliravimo priemonė ant paviršiaus neišdžiū- tų, priešingu atveju paviršius gali būti pažeistas. Todėl poli- ruojamą paviršių saugokite nuo tiesioginių saulės spindulių. Norėdami gauti gerus poliravimo rezultatus, poliravimo įra- nkius reguliariai valykite. Plaukite poliravimo įrankius švel- niais plovikliais ir šiltu vandeniu, nenaudokite jokių skiedik- lių. Naudojimo lentelė Duomenys žemiau pateiktoje lentelėje yra rekomendacinio pobūdžio. Tinkamiausią kombinaciją tam tikrai užduočiai atlikti ge- riausia nustatyti praktiniais bandymais. Naudojimas Grūdėtumas (grubusis šlifavimas/ glotnusis šlifavi- mas) Šlifavimo judesių skaičiaus pakopa Tarpinis šlifavimas tarp dažymo operaci-

120/400 5/6 Lakas/glazūra 40/80 5/6 Minkštoji mediena 40/240 5/6 Kietoji mediena 60/320 5/6 Medienos lukštas 240/320 5/6 Aliuminis 80/240 5 Plienas 60/240 5 Rūdžių nuo plieno šalinimas 40/120 6 nerūd. plienas 120/240 5 Akmuo 80/200 6 Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Kitus techninės priežiūros skyriaus adresus rasite čia: www.bosch-pt.com/serviceaddresses Šalinimas Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau priva- lo būti atitinkamai perdirbti. Nemeskite elektrinių įrankių į buitinių atliekų konteinerius! 1 609 92A 7T7 | (21.06.2022) Bosch Power Tools한국어 | 167 Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elekt- roninės įrangos atliekų ir šios direktyvos perkėlimo į naciona- linę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Netinkamai pašalintos elektros ir elektroninės įrangos atlie- kos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Ekscentrinis šlifuoklis Gaminio numeris GEX 40-150 3 601 C7B 200 2006/42/EC 2014/30/EU 2011/65/EU EN 62841-1:2015 EN 62841-2-4:2014 EN 55014-1:2017+A11:2020 EN 55014-2:2015
