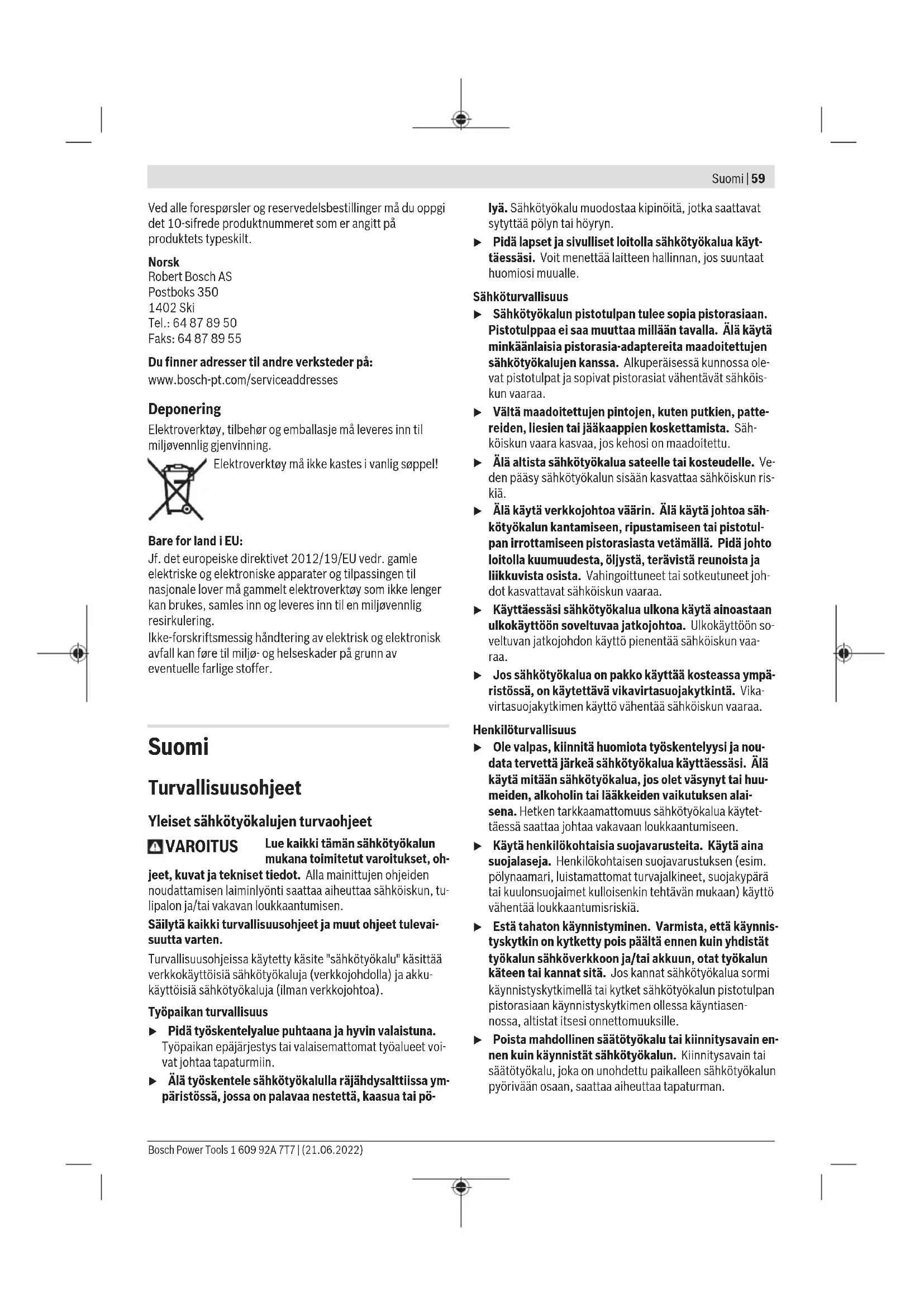

KÄYTTÖOHJE GEX 40150 Professional BOSCH

(3) Värähtelytaajuuden asetuksen säätöpyörä (4) Käynnistyskytkin (5) Käynnistyskytkimen lukituspainike 1 609 92A 7T7 | (21.06.2022) Bosch Power ToolsSuomi | 61 (6) Suodatin (Microfilter System)

(7) Pölysäiliö kokonaisuudessaan (Microfilter System)

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohjelmastamme. Tekniset tiedot Epäkeskohiomakone GEX40-150 Tuotenumero 3601C7B2.. Toimitukseen kuuluva hioma- lautanen

Värähtelytaajuuden asetus ● Nimellinen ottoteho W 400 Tyhjäkäyntikierrosluku n

5 500–12 000 Tyhjäkäyntivärähtelytaajuus min

11 000–24 000 Värähtelykehän halkaisija mm 4 Paino EPTA-Procedure 01:2014 - ohjeiden mukaan kg 2,4 Suojausluokka / II Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jän- nitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella. Melu-/tärinätiedot Melupäästöarvot on määritetty standardinEN62841-2-4 mukaan. Sähkötyökalun tyypillinen A‑painotettu melutaso: äänenpai- netaso 81dB(A); äänentehotaso 92dB(A). Epävarmuus K=3dB. Käytä kuulosuojaimia! Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN62841-2-4 mu- kaan:

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mu- kaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertai- luun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin. Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät- tömästi huollettuna. Tämä saattaa suurentaa koko työsken- telyajan tärinä- ja melupäästöjä huomattavasti. Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi- tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä- käynnillä. Tämä voi vähentää huomattavasti koko työskente- lyajan tärinä- ja melupäästöjä. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö- kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi- minä ja työprosessien organisointi). Asennus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Hiomapyörön vaihtaminen Kun haluat irrottaa hiomapaperin (10), nosta sitä reunasta ja vedä se irti hiomalautaselta (8). Poista lika ja pöly hiomalautaselta (8) esimerkiksi sivelti- mellä, ennen kuin asennat uuden hiomapaperin. Hiomalautanen (8) on varustettu tarrakiinnityspinnalla, joka mahdollistaa tarrakiinnitteisen hiomapaperin nopean ja hel- pon asennuksen. Paina hiomapaperi (10) kunnolla kiinni hiomalautasen (8) pintaan. Tarkasta optimaalisen pölynpoiston varmistamiseksi, että hiomapaperin (10) reiät ovat kohdakkain hiomalautasen (8) reikien kanssa. Hiomalautasen valinta Sähkötyökalun voi varustaa käyttökohteen mukaan erikovui- silla hiomalautasilla: – Erittäin pehmeä hiomalautanen: soveltuu kiillotukseen ja tarkkaan hiontaan, myös kaarevilla pinnoilla – Pehmeä hiomalautanen: soveltuu kaikkiin hiomatöihin, yleiskäyttöinen – Kova hiomalautanen: soveltuu tasopintojen tehokkaaseen hiontaan Hiomalautasen vaihto Huomautus: vaihda viallinen hiomalautanen (8) välittö- mästi. Vedä hiomapaperi tai kiillotustarvike irti. Kierrä ruuvi (11) irti ja ota hiomalautanen (8) pois. Asenna uusi hiomalauta- nen (8) paikalleen ja kiristä ruuvi käsitiukkuuteen. Huomautus: Ø150-Padeille ja Ø125-Padeille on eri vään- tiöt. Padit voi asentaa vain kyseiselle koolle sopivaan sähkö- työkaluun. Huomautus: varmista hiomalautasen asennuksessa, että vääntiön hammastus tarttuu hiomalautasen uriin. Huomautus: hiomalautasen viallisen kannattimen saa vaih- taa vain valtuutettu Bosch-sähkötyökalujen huoltokorjaamo. Pölyn-/purunpoisto Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy- pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter- veydelle vaarallista. Pölyn koskettaminen tai hengittäminen Bosch Power Tools 1 609 92A 7T7 | (21.06.2022)62 | Suomi saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille al- lergisia reaktioita ja/tai hengitystiesairauksia. Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja- aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset. – Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengitys- suojanaamaria. Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä. u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää. Pölynpoisto koneen omaan pölysäiliöön (katso kuvat C–

Työnnä pölysäiliö (7) paikalleen poistoputkeen (12). Kierrä tässä yhteydessä pölysäiliötä niin, että sen lovet menevät kiinni poistoputken nokkiin ja pölysäiliö lukkiutuu tuntuvasti paikalleen. Pölysäiliön (7) täyttöasteen voi katsoa helposti läpinäkyvän säilön läpi. Kun haluat tyhjentää pölysäiliön (7), tee irrotus vetämällä säiliötä taaksepäin ja kiertämällä sitä samalla kevyesti. Kierrä suodatin (6) auki ja vedä se pois pölysäiliöstä (7). Tyhjennä pölysäiliö. Irrota pöly suodattimesta (6) koputtelemalla sitä varovasti tukevaa alustaa vasten. Puhdista suodatinlamellit (6) peh- meällä harjalla. Huomautus: optimaalisen pölynpoiston varmistamiseksi tyhjennä pölysäiliö (7) riittävän ajoissa ja puhdista suodatin (6) säännöllisin väliajoin. Kun käytät sähkötyökalua pystysuorilla pinnoilla, pölysäiliön (7) tulee osoittaa alaspäin. Ulkoinen pölynpoisto (katso kuva H) Kytke imuletku (13) poistoputkeen (12). Työnnä (kuvan osoittamalla tavalla) imuletku poistoputkeen niin, että pois- toputken sivuaukot jäävät esteettömiksi. Tämä estää sähkö- työkalun imeytymisen kiinni työkappaleeseen hionnan yhtey- dessä ja hiontatuloksen huonontumisen. Liitä imuletku (13) pölynimuriin (lisätarvike). Tämän käyttö- oppaan lopussa on erilaisten pölynimureiden liitäntää kos- keva katsaus. Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria terveydelle erittäin vaarallisten, syöpää aiheuttavien tai kuivien pölylaatujen imurointiin. Pidä pystysuoria pintoja työstäessäsi sähkötyökalua niin, että imuletku osoittaa alaspäin. Lisäkahva Lisäkahva (1) helpottaa työskentelyä ja varmistaa optimaali- sen otteen etenkin suurissa hiontatöissä. Kiinnitä lisäkahva (1) ruuvin (2) avulla koteloon. Käyttö Käyttöönotto u Huomioi verkkojännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja. 230V-tunnuksella merkittyjä sähkötyökaluja voi käyt- tää myös 220V verkoissa. Käynnistys ja sammutus u Varmista, että voit painaa käynnistyskytkintä irrotta- matta otetta kädensijasta. Käynnistä sähkötyökalu painamalla käynnistyskytkintä (4). Lukitse käynnistyskytkin (4) päälle. Pidä sitä varten käyn- nistyskytkintä pohjassa ja paina samalla lukituspainiketta (5). Sammuta sähkötyökalu vapauttamalla käynnistyskytkin (4). Jos käynnistyskytkin (4) on lukittu päälle, paina käynnistys- kytkin ensin pohjaan ja päästä se tämän jälkeen ylös. Värähtelytaajuuden asetus Voit säätää tarvittavan värähtelytaajuuden myös käytön ai- kana värähtelytaajuuden säätöpyörällä (3). 1 – 2 pieni värähtelytaajuus 3 – 4 keskisuuri värähtelytaajuus 5 – 6 suuri värähtelytaajuus Tarvittava värähtelytaajuus riippuu materiaalista ja työolo- suhteista ja sen voi määrittää käytännön testeillä. Kun sähkötyökalua on käytetty pitkän aikaa pienellä värähte- lytaajuudella, sitä tulee jäähdyttää tyhjäkäynnillä ja maks. vä- rähtelytaajuudella n. 3minuutin ajan. Hiomalautasen jarru Sisäänrakennettu hiomalautasen jarru pienentää värähtely- taajuutta tyhjäkäynnillä, jotta ei syntyisi uurteita, kun sähkö- työkalu asetetaan työkappaletta vasten. Jos tyhjäkäynnin värähtelytaajuus kasvaa ajan mittaa jatku- vasti, hiomalautanen on vaurioitunut ja se tulee vaihtaa tai hiomalautasen jarru on kulunut loppuun. Loppuun kulunut hiomalautasen jarru on vaihdettava Bosch-sopimushuol- lossa. Työskentelyohjeita u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. u Sähkötyökalu ei sovi kiinteäasenteiseen käyttöön. Sitä ei saa kiinnittää esimerkiksi ruuvipuristimeen tai työ- penkkiin. Tasojen hionta Käynnistä sähkötyökalu ja aseta se koko hiomapinnallaan työstettävää pintaa vasten. Paina konetta kevyesti pintaa vasten ja liikuta sitä työkappaleen päällä. Hiontateho ja hiontajälki perustuvat pääasiassa valittuun hio- mapyöröön, asetettuun värähtelytaajuuteen ja voimaan, jolla painat konetta pintaa vasten. 1 609 92A 7T7 | (21.06.2022) Bosch Power ToolsSuomi | 63 Vain kunnolliset hiomapyöröt varmistavat tehokkaan hion- nan ja vähentävät sähkötyökalun kuormitusta. Paina konetta pintaa vastaan tasaisesti, jotta hiomapyöröt eivät kulu liian nopeasti. Liian voimakas painaminen ei paranna hiontatehoa, vaan li- sää sähkötyökalun ja hiomapyörön kulumista. Älä käytä metallihiontaan käyttämääsi hiomapyöröä muiden materiaalien hiontaan. Käytä vain alkuperäisiä Bosch-hiomatarvikkeita. Karkeahionta Valitse karkearakeinen hiomapyörö. Paina sähkötyökalua vain kevyesti, jotta se käy suurella vä- rähtelytaajuudella ja hioo tehokkaasti. Hienohionta Valitse hienorakeinen hiomapyörö. Voit vähentää hiomalautasen värähtelynopeutta ja pitää epä- keskoliikkeen samana, kun painat hieman kevyemmin ko- netta alustaa vasten tai muutat värähtelytaajuuden asetusta. Liikuta sähkötyökalua kevyesti työkappaleen pinnalla kehä- mäisillä tai vuorottaisilla pitkittäis- ja poikittaissuuntaisilla liikkeillä. Älä kallista sähkötyökalua, jotta hiomapyörö ei hio työkappaleen (esim. viilu) läpi. Sammuta sähkötyökalu työn lopussa. Kiillotus Sään kuluttamien maalipintojen kiillottamiseen tai naarmu- jen poistamiseen (esim. pleksilasi) sähkötyökalun voi varus- taa asiaankuuluvilla kiillotustarvikkeilla, kuten lampaantal- jalla, kiillotushuovalla tai kiillotussienellä (lisätarvikkeita). Valitse kiillotustyöhön pieni värähtelytaajuus (porras 1−2), jotta pinta ei kuumene liikaa. Kaada kiillote vähän kiillotettavaa pintaa pienemmälle alu- eelle. Työstä kiillotetta sopivalla kiillotustarvikkeella risti- tai ympyräliikkein, kevyesti painaen. Älä anna kiillotteen kuivua pinnassa, koska pinta saattaa va- hingoittua. Älä altista kiillotettavaa pintaa suoralle auringon- paisteelle. Puhdista kiillotustarvikkeet säännöllisin väliajoin, jotta saat aikaan erinomaiset kiillotustulokset. Pese kiillotustarvikkeet miedolla pesuaineella ja lämpimällä vedellä. Älä käytä liuotti- mia. Käyttökohteiden taulukko Seuraavan taulukon tiedot ovat suosituksia. Kyseiseen työhön parhaiten sopiva yhdistelmä kannattaa määrittää kokeilemalla. Käyttö Karkeus (karkeahionta/hienohionta) Värähtelytaajuuden aste Maalipinnan välihionta 120/400 5/6 Lakka/lasyyri 40/80 5/6 Pehmeä puu 40/240 5/6 Kova puu 60/320 5/6 Vaneri 240/320 5/6 Alumiini 80/240 5 Teräs 60/240 5 Ruosteenpoisto teräksestä 40/120 6 Ruostumaton teräs 120/240 5 Kivi 80/200 6 Hoito ja huolto Huolto ja puhdistus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi Muut asiakaspalvelun yhteystiedot löydät kohdasta: www.bosch-pt.com/serviceaddresses Bosch Power Tools 1 609 92A 7T7 | (21.06.2022)64 | Ελληνικά Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Koskee vain EU‑maita: Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikka- laitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkö- työkalut tulee kerätä erikseen ja toimittaa ympäristöystävälli- seen uusiokäyttöön. Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite- tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih- misten terveydelle.

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Epäkeskohiomak one Tuotenumero
