Өнім түрі	Эксцентрикті тегістеуіш
Бренд	Bosch
Модель	GEX 40150 Professional
Номиналды жұтылған қуат	400 Вт
Бос жүріс жиілігі	5 500 – 12 000 мин-1
Бос жүріс тербеліс жылдамдығы	11 000 – 24 000 мин-1
Амплитуда (диаметр)	4 мм
Салмағы EPTA 01:2014 бойынша	2,4 кг
Тегістеу табақшасының диаметрі	150 мм
Қорғаныс класы	II (қос оқшаулау)
Номиналды кернеу	230 В
Негізгі функциялары	Құрғақ тегістеу, жылтырату (электронды реттеумен), тербеліс жылдамдығын алдын ала таңдау (6 позиция), тегістеу табақшасының тежегіші, шаң сору жүйесі кіріктірілген (микрофильтр немесе шаңсорғыш)
Акустикалық қысым деңгейі (LpA)	81 дБ(А)
Акустикалық қуат деңгейі (LWA)	92 дБ(А)
Діріл (ah)	< 2,5 м/с2
Табақша материалы	Қаттылығы модельге қарай өзгереді (өте жұмсақ, жұмсақ, қатты) – базалық жиынтыққа кірмейді
Қуат көзі	Желі (қуат сымы)
Күтім және тазалау	Желдету саңылауларын және микрофильтр корпусын үнемі тазалаңыз; қуат сымын тек Bosch уәкілетті қызметінде ауыстырыңыз
Қауіпсіздік	Жеке қорғаныс құралдарын пайдаланыңыз (көзілдірік, шаңға қарсы маска); кез келген реттеу алдында ажыратыңыз; ылғалдан аулақ болыңыз
Қосалқы бөлшектер және жөндеу мүмкіндігі	Қосалқы бөлшектер қолжетімді; Bosch уәкілетті қызмет көрсету орталығында жөндеу; өнім нөмірі (3 601 C7B 2..) атаулы тақтайшада
Керек-жарақтар жиынтығы	Тегістеу табақшасы, тегістеу дискісі (көрсетілмеген), микрофильтр корпусы және сүзгі элементі

Жиі қойылатын сұрақтар - GEX 40150 Professional BOSCH

Тегістеуіштің тегістеу дискісін қалай ауыстыруға болады?

Құралды ажыратыңыз, содан кейін ескі дискіні шетінен көтеріңіз. Жаңа өздігінен жабысатын дискіні орнатпас бұрын, табақшаны щеткамен тазалаңыз. Жаңа дискіні тесіктерді сәйкестендіріп, мықтап басыңыз.

Шаң сору жүйесін қалай пайдалануға болады?

Кіріктірілген микрофильтр корпусын (түтікке кигізіп) немесе сору шлангі арқылы шаңсорғышты жалғауға болады. Тік беттерде корпусты немесе түтікті төмен қаратыңыз. Корпусты үнемі босатып, сүзгі элементін тазалаңыз.

Тербеліс жылдамдығын қалай реттеуге болады?

Алдын ала таңдау тетігін (3) 6 позицияның біріне бұрыңыз: 1-2 төмен жылдамдық, 3-4 орташа, 5-6 жоғары. Жылдамдықты материал мен тегістеу түріне қарай бейімдеңіз.

Мен қандай тегістеу дискілерін пайдалана аламын?

Диаметрі 150 мм өздігінен жабысатын дискілерді, сәйкес түйіршіктілікпен пайдаланыңыз (мысалы, 40-80 өрескел өңдеу, 120-400 жылтырату). Қолдануға байланысты табақша қаттылығын таңдаңыз (өте жұмсақ, жұмсақ, қатты).

Тегістеуішті күту қалай?

Желдету саңылауларын үнемі тазалаңыз және шаң сүзгісін ауыстырыңыз немесе тазалаңыз. Егер сым зақымдалса, оны ауыстыруды Bosch уәкілетті орталығына тапсырыңыз.

Тегістеуіш қатты дірілдесе немесе жақсы тегістемесе не істеу керек?

Тегістеу дискінің (тозу) және тегістеу табақшасының (деформация) күйін тексеріңіз. Табақша тежегішінің дұрыс жұмыс істейтініне көз жеткізіңіз; егер тозса, оны Bosch уәкілетті қызметінде ауыстырыңыз.

Тегістеуішті жылтырату үшін пайдалануға бола ма?

Иә, құрал қой терісі дискісі сияқты керек-жарақтармен жылтыратуға жарамды. Бетті зақымдамау үшін төмен жылдамдықты (1-2 позиция) таңдаңыз. Жылтыратқыш затты орташа қысыммен жағыңыз.

Қандай маңызды қауіпсіздік шараларын сақтау керек?

Әрқашан қорғаныс көзілдірігін және P2 класындағы шаңға қарсы масканы киіңіз. Жарылғыш атмосферада жұмыс істемеңіз және балаларды алыс ұстаңыз. Кез келген керек-жарақты ауыстыру алдында ажыратыңыз.

Тегістеу табақшасын қалай ауыстыруға болады?

Тегістеу дискісін алыңыз, орталық бұранданы (11) бұрап алыңыз және ескі табақшаны алыңыз. Жаңа табақшаны жетек механизмінің тістерімен үйлестіріп орнатыңыз, содан кейін бұранданы қатайтыңыз. Тек Bosch уәкілетті табақшаларын пайдаланыңыз.

Қосалқы бөлшектерді және сатудан кейінгі қызметті қайдан табуға болады?

Қосалқы бөлшектер www.bosch-pt.com сайтында қолжетімді. Францияда www.bosch-pt.fr сайтындағы SAV DIRECT формасын пайдаланыңыз немесе 09 70 82 12 26 нөмірі бойынша Клиенттерге қызмет көрсету орталығына хабарласыңыз.

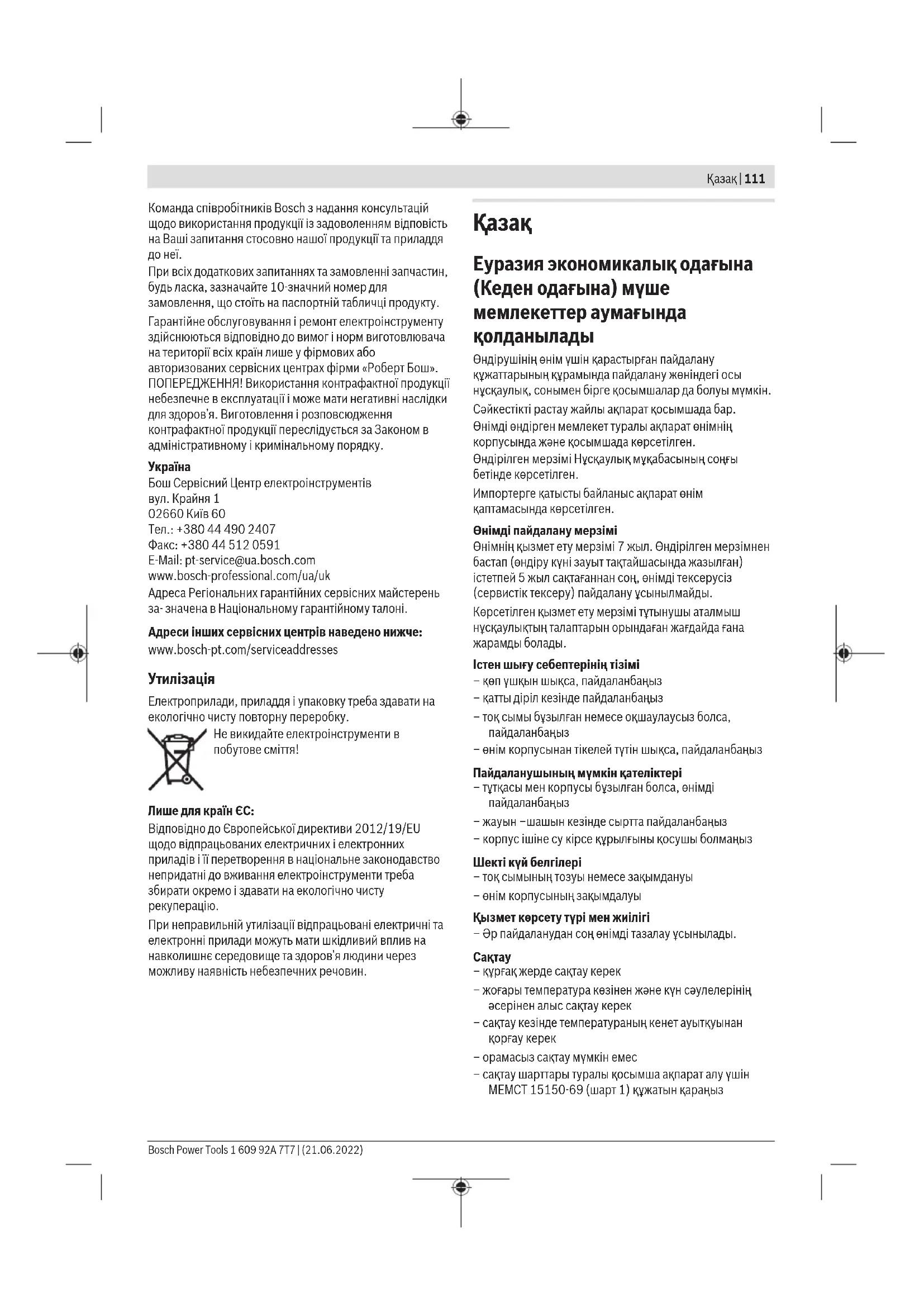

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GEX 40150 Professional BOSCH

Еуразия экономикалық одағына (Кеден одағына) мүше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы ақпарат қосымшада бар.

Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастап (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

- көп ұшқын шықса, пайдаланбаңыз

– қатты діріл кезінде пайдаланбаңыз

– ток сымы бұзылған немесе оқшаулаусыз болса, пайдаланбаңыз

– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

Пайдаланушының мүмкін қателіктері

– тұтқасы мен корпусы бұзылған болса, өнімді пайдаланбаңыз

– жауын-шашын кезінде сыртта пайдаланбаңыз

– корпус ішіне су кірсе, құрылғыны қоспаңыз

Шекті күй белгілері

– ток сымының тозуы немесе зақымдануы

– өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жиілігі

– әр пайдаланудан соң өнімді тазалау ұсынылады.

Сақтау

– құрғақ жерде сақтау керек

– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек

– сақтау кезінде температураның кенет ауытқуынан қорғау керек

– орамасыз сақтау мүмкін емес

– сақтау шарттары туралы қосымша ақпарат алу үшін МЕМСТ 15150-69 (шарт 1) құжатын қараңыз

112 | Қазақ

– +5-ден +40 °C-қа дейінгі температурада өндірушінің қаптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 %-дан аспауы тиіс.

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық әсер етуге қатаң тыйым салынады – босату/тиеу кезінде пакетті қысатын машиналарды пайдалануға рұқсат берілмейді – тасымалдау шарттарының талаптарын MEMCT 15150-69 (5 шарт) құжатынан оқыңыз – қоршаған орта температурасы –50 °C-тан +50 °C-қа дейін тасымалдау рұқсат етілген. Салыстырмалы ылғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ЕСКЕРТУ

Осы электр құралының жинағындағы ескертулерді,

нұсқауларды, суреттерді және сипаттамаларды оқыңыз. Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау токтың соғуына, өрт және/немесе ауыр жарақаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған «электр құралы» атауының желіден қуат алатын электр құралдарына (желілік кабелімен) және аккумулятордан қуат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жұмыс орнының қауіпсіздігі

Жұмыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз оқиғалар болуы мүмкін. Электр құрылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сұйықтық, газ немесе шаң бар болғанда. Электр құралы ұшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін. ▶ Балалар мен бақылаушыларды электр құралынан алыс ұстаңыз. Алаңдаушылық бақылаудың жоғалуына алып келуі мүмкін. Жабдық тұрмыстық жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тұтынуы бар өндірістік аймақтарда жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай болуы тиіс. Айырды ешқашан ешқандай түрде өзгертпеңіз. Жерге қосылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр тұйықталуының қауіпін төмендетеді.

▶ Құбырлар, радиаторлар, плиталар мен тоңазытқыштар сияқты жерге қосылған беттерге тимеңіз. Денеңіз

Егер құрал жерге қосылған болса, жоғары ток соғу қаупі пайда болады.

Электр құралдарын жаңбырда немесе ылғалды жерде пайдаланбаңыз. Электр құралына кірген су ток соғу қаупін арттырады. Кабельді тиісті емес мақсатта пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе токтан ажырату үшін пайдаланбаңыз. Кабельді ыстықтан, майдан, өткір жиектерден және қозғалатын бөлшектерден алыс ұстаңыз. Зақымдалған немесе ширатылған кабель ток соғу қаупін арттырады. Электр құралын сыртта пайдаланғанда, сыртқы жағдайларға арналған кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток соғу қаупін төмендетеді. ▶ Егер электр құралын ылғалды жерде пайдалану қажет болса, онда қорғаныш ажыратқышы (RCD) арқылы қорғалған ток желісін пайдаланыңыз. RCD пайдалану ток соғу қаупін төмендетеді.

Жеке қауіпсіздік

Электр құралын пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және ақылға сыйымды әрекет етіңіз. Электр құралын шаршаған кезде немесе есірткі, алкоголь немесе дәрі-дәрмек әсерінен болған кезде пайдаланбаңыз. Электр құралын пайдалану кезіндегі абайсыздық ауыр жарақатқа әкелуі мүмкін. Жеке қорғаныс құралдарын пайдаланыңыз. Әрқашан көз қорғанышын киіңіз. Шаң маскасы, тайғақ емес қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғаныс құралдарын тиісті жағдайларда қолданып, жеке жарақаттану қаупін азайтыңыз. Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан бұрын, құралды көтеру немесе тасудан бұрын өшіргіштің өшірулі күйде екеніне көз жеткізіңіз. Электр құралын саусағыңызды өшіргіште ұстап тасу немесе қосқышы қосулы күйде токқа қосу жазатайым оқиғаға әкелуі мүмкін. Электр құралын қосудан бұрын барлық реттеу кілттерін немесе кілттерді алып тастаңыз. Электр құралының айналатын бөлігінде қалған кілт немесе реттеу құралы жарақатқа әкелуі мүмкін. ▶ Шамадан тыс күш жұмсамаңыз. Әрқашан дұрыс тірек пен тепе-теңдікті сақтаңыз. Бұл күтпеген жағдайларда электр құралын бақылауда ұстауға мүмкіндік береді. ▶ Тиісті киім киіңіз. Бос киім мен әшекейлерді кимеңіз. Шашыңыз бен киіміңізді қозғалатын бөлшектерден алыс ұстаңыз. Бос киім, әшекейлер немесе ұзын шаш қозғалатын бөлшектерге ілініп қалуы мүмкін. ▶ Егер шаң жинау жабдықтарын қосу құрылғылары берілген болса, онда олардың жалғанғанына және дұрыс пайдаланылғанына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты қауіптерді азайтады.

болуына және тиісті түрде қолданылуына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды азайтады.

Аспаптарды жиі пайдаланып жақсы білгеннен соң масайрап кетпей, қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жарақаттануға алып келуі мүмкін. НАЗАР АУДАРЫНЫЗ! Энергиямен жабдықтаудың толықтай не жекелей тоқтатылуы немесе энергиямен жабдықтауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Өшіру қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып-салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз. Аталмыш пайдалану жөніндегі нұсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс тұлғалар жатады. Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан тұлғаларға рұқсат етіледі. Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты тұлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр құралдарын пайдалану және күту

▶ Құралды аса көп жүктемеңіз. Жұмысыңыз үшін жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз. ▶ Ажыратқышы дұрыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жөндеу қажет болады. Жабдықтарды реттеу, бөлшектерін алмастыру немесе электр құралдарын қоймаға қою алдында, ашаны қуат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр құралынан алып тастаңыз. Бұл сақтық әрекеті электр құралдың байқаусыз қосылуына жол бермейді. ▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бұл құралды пайдалануға жол бермеңіз. Тәжірибесіз адамдар қолында электр құралдары қауіпті болады. Электр құралдарын және керек-жарақтарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің

ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқиғаларға себеп болып жатады.

Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады. Электр құралын, жабдықтарды, алмалы-салмалы аспаптарды және т.б. осы нұсқауларға сай пайдаланыңыз. Сонымен қатар жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр құралдарын арналмаған жұмыстарда пайдалану қауіпті. ▶ Ұстағыштар мен ұстау беттерін құрғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ ұстағыштар мен ұстау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Қызмет көрсету

Электр құралына маман жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бұл электр құралының қауіпсіздігінің сақталуын қамтамасыз етеді.

Тегістегіш үшін қауіпсіздік нұсқаулары

Электр құралын тек құрғақ ажарлау үшін пайдаланыңыз. Электр құралының ішіне су кірсе, ол электр тоғының соғу қаупін арттырады. Адамдарға ұшқындардың қауіп тигізбейтіндігіне көз жеткізіңіз. Жанатын материалдарды алыстатыңыз. Металды ажарлау арқылы ұшқындар пайда болады. ▶ Өрт қаупі бар! Ажарланатын материалды немесе ажарлау құрылғысын қызып кетуден сақтаңыз. Шаңтұтқыш қабын жұмыс істеуден алдын тазартыңыз, босатыңыз. Шаң қабындағы, микросүзгідегі, қағаз қабындағы ажарлау шаңы (немесе сүзгі қабында немесе шаңсорғыш сүзгісіндегі) металды ажарлауда болатын ұшқындардан жануы, өрт тудыруы мүмкін. Ажарлау шаңы лак, полиуретан қалдықтары немесе химиялық заттектермен араласуы, ажарлау материалының ұзақ өңделуінен қызуы аса жоғары қауіп тудырады. Электр құралыңыздың желдеткіш саңылауын жүйелі түрде тазалаңыз. Қозғалтқыш турбинасы құрылғы ішіне көп шаң тартады, металды шаң жиналып электр қаупін тудыруы мүмкін. Электр құралды пайдалануда оны екі қолмен берік ұстап, тұрақты қалыпта тұрыңыз. Электр құралы екі қолмен сенімді басқарылады. Электр құралын жерге қоюдан алдын оның тоқтауын күтіңіз.

▶ Дайындаманы бекітіңіз. Қысу құралына немесе қысқышқа орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.

Өнім және қуат сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жарақаттануларға алып келуі мүмкін.

Пайдалану нұсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы ағаш, пластмасса, сылағыш және лакталған беттерді құрғақ тегістеуге арналған.

Электрондық реттегіші бар электр құралдар жылтырату үшін сай.

Электр құралы тұрақты пайдалануға арналмаған.

Бейнеленген құрамды бөлшектер

Көрсетілген құрамдастар нөмірленген суреттері бар беттегі электр құралының сипаттамасына сай.

(1) Қосымша тұтқа (беті оқшауланған) (2) Қосымша тұтқаға арналған бұранда ^a) (3) Тербелістер санын алдын ала таңдауға арналған реттегіш дөңгелек (4) Ажыратқыш (5) Ажыратқышқа арналған бекіту түймесі (6) Сүзгілеу элементі (микросүзгі жүйесі) ^a) (7) Толық шаң жинағыш қап (микросүзгі жүйесі) ^a) (8) Ажарлау тәрелкесі (9) Тұтқа (беті оқшауланған) (10) Ажарлағыш диск ^a) (11) Ажарлау тәрелкесіне арналған бұранда (12) Үрлеп шығару келте құбыры (13) Сорғыш шланг ^a)

a) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер

Эксцентриктікажарлағыш		GEX 40-150
Өнім нөмірі		3 601 С7В 2..
Жеткізілім жиынтығындағыажарлау тәрелкесі		●
Тербелістер санын алдынала таңдау		●
Номиналды тұтынылатынқуат	Вт 400

Эксцентриктікажарлағыш		GEX 40-150
Бос жүріс күйіндегі айналужилігі n0	мин-1	5500–12000
Бос жүріс күйіндегітербеліс саны	мин-1	11000–24000
Тербелу контурыныңдиаметрі	мм	4
СалмағыEPTA-Procedure 01:2014құжатына сай	кг 2,4

Қорғаныс класы

回/11

Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бұл мәліметтерді өзгертуі мүмкін.

Шуыл және дірілдеу туралы ақпарат

EN 62841-2-4 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр құралының амплитуда бойынша есептелген шуыл деңгейі әдетте келесідей болады: дыбыстық қысым деңгейі 81 дБ(А); дыбыстық қуат деңгейі 92 дБ(А). К дәлсіздігі = 3 дБ.

Құлақ қорғанысын тағыңыз!

Жалпы діріл мәндері a_h (үш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 62841-2-4 бойынша есептелген:

a_n lt; 2,5 м/с², K = 1,5 м/с²,

Осы нұсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптармен немесе жетімсіз күтумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бұл бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін нақты есептеу үшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бұл дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды жылы ұстау, жұмыс әдістерін ұйымдастыру.

Жинау

Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Ажарлау парағын (10) алып қою үшін шетінен көтеріп тегістеу тәрелкесін (8) шығарыңыз.

Жаңа тегістеу дискін салудан алдын тегістеу тәрелкесін (8) лас пен шаңнан тазалаңыз, мысалы, желпуішпен.

Тегістеу тәрелкесінің беті (8) жабысқақ матамен жабдықталған болып тегістеу дискін жылдам және оңай бекітеді.

Тегістеу дискісін (10) тегістеу тәрелкесінің (8) астына басыңыз.

Оптималды шаңсоруды қамтамасыз ету үшін тегістеу дискіндегі (10) ойықтардың тегістеу тәрелкесінің (8) ойықтарымен сәйкес болуына көз жеткізіңіз.

Тегістеу тәрелкесін таңдау

Жұмысына қарай электр құралын түрлі қаттылықты тегістеу тәрелкелерімен жабдықтау мүмкін:

– Тегістеу тәрелкесі өте жұмсақ: жылтырату мен нәзік тегістеуге арналған, дөңес аймақтарды да – Тегістеу тәрелкесі жұмсақ: барлық тегістеу жұмыстарына сәйкес, әмбебап пайдаланылады – Тегістеу тәрелкесі қатты: тегіс аймақтарды қатты тегістеу қуаты үшін

Тегістеу тәрелкесін алмастыру

Нұсқау: Зақымдалған тегістеу тәрелкесін (8) бірден алмастырыңыз.

Тегістеу дискісін немесе жылтырату аспабын шешіңіз. (11) бұрандасын толық бұрап шығарып тегістеу тәрелкесін (8) шығарыңыз. Жаңа тегістеу тәрелкесін (8) орнатып бұрандаманы қайта тартып қойыңыз.

Нұсқау: Кармағыштар ∅ 150 төсемдер және ∅ 125 төсемдер үшін түрлі болады. Төсемдер тек қана сай электр құралдарына орнатылады.

Нұсқау: Тегістеу тәрелкесін орнатуда ұстағыш тістері тегістеу тәрелкесінің тесіктеріне кіруін қамтамасыз етіңіз.

Нұсқау: Зақымдалған тегістеу тәрелкесінің ұстағышы, тек Bosch электр құралы үшін өкілетті сервистік қызметі арқылы алмастырылуы керек.

Шаңды және жоңқаларды сору

Қорғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шаңды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өңдеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өңделуі мүмкін.

– Мүмкіншілігінше осы материал үшін сәйкес келетін шаңсорғышты пайдаланыңыз. - Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз.

- P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өңделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жұмыс орнында шаңның жиналмауын қадағалаңыз. Шаң оңай тұтануы мүмкін.

Өзіндік сору шаң қорабымен (С - Г суреттерін қараңыз)

Шаң қорабын (7) үрлегіш штуцерге (12) жылжытыңыз.

Шаң қорабының ойықтары төгу штуцерлерінің ұштарында жатып шаң қорабы сезіліп тірелгенше бұраңыз.

Шаң қорабының жайы (7) мөлдір контейнер арқылы оңай бақыланады.

Шаң қорабын (7) босату үшін жай бұрап артқа тартыңыз.

Сүзгі элементін (6) бұрап қойып шаң қорабын (7) тартыңыз. Шаң қорабын босатыңыз.

Сүзгі элементін (6) жай қатты тақтаға соққылап, шаңды алып қойыңыз. Сүзгі элементінің (6) тілімшелерін жұмсақ қылшақпен тазалаңыз.

Нұсқау: Оптималды шаңсоруды қамтамасыз ету үшін шаң қорабын (7) уақытында босатып, сүзгі элементін (6) жүйелік түрде тазалаңыз.

Тік аймақтарда жұмыс істегенде электр құралының шаң қорабын (7) төменге көрінетін етіп ұстаңыз.

Сыртқы сорғыш (Н суретін қараңыз)

Сорғыш шлангісін (13) сору құбырына (12) салыңыз. Сорғыш шлангісін (суретте көрсетілгендей) желдеткіш құбырына, желдеткіш құбырындағы тесіктер бос қалуы үшін жылжытыңыз. Осылай электр құралы тегістеу кезінде дайындамаға жабысуын және дайындаманың бетінің сапасына әсер етудің алды алынады.

Сорғыш шлангісін (13) шаңсорғышқа қосыңыз (керек-жарақтар). Осы нұсқаулықтар соңында түрлі шаңсорғыштарға қосу әдістері көрсетілген.

Шаңсорғыш өңделетін материалға сәйкес болуы қажет.

Денсаулыққа зиян, обыр туғызатын немесе құрғақ шаңдар үшін арнайы шаңсорғышты пайдаланыңыз.

Электр құралын тік аймақтарда жұмыс істеу кезінде сорғыш шлангісін төменге көрсететін етіп ұстаңыз.

Қосымша тұтқа

Қосымша тұтқа (1) оңай қолдану мен оптималды күш таратылуын қамтамасыз етеді, әсіресе жоғары ажарлау-тегістеу жұмыстарында.

Қосымша тұтқаны (1) (2) бұрандасымен корпуске бекітіңіз.

Пайдалану

Пайдалануға ендіру

Желі қуатына назар аударыңыз! Ток көзінің қуаты электр құралдың зауыттық тақтайшасындағы мәліметтеріне сай болуы қажет. 230 В белгісімен

116|Қазақ

белгіленген электр құралдармен 220 В жұмыс істеуге болады.

Қосу/өшіру

▶ Колтутканы жібермей қосқыш/өшіргішті басу мүмкіндігіне көз жеткізіңіз.

Электр құралды қосу үшін қосқыш/өшіргішті (4) басыңыз.

Қосқыш/өшіргішті (4) бекіту үшін оны басып ұстап реттеу түймешесін (5) қосымша басыңыз.

Электр құралын өшіру үшін қосқыш/өшіргішті (4) жіберіңіз. Қосқыш/өшіргіш (4) бұғатталған болса, оны алдымен басып, сосын жіберіңіз.

Тербелу санын таңдайтын реттеуші арқылы (3) қажетті тербелу санын жұмыс істеу кезінде де реттеуге болады.

1 - 2 төмен тербелу саны

3 – 4 орташа тербелу саны

5 – 6 жоғары тербелу саны

Талап етілетін тербелулер санын материалмен жұмыс жасау жағдайына байланысты тәжірибе арқылы анықтауға болады.

Электр құралмен ұзақ жұмыс кіші тербелу санында істегеннен кейін салқындату үшін 3 минутқа ең жоғары тербелу санына қосу керек.

Тегістеу тәрелкесінің тежегіші

Кірістірілген тегістеу тәрелкесінің тежегіші бос жүрісте тербелу санын төмендетіп, электр құралын дайындамаға қоюда сызат пайда болуының алдын алады.

Егер бос жүріс тербелу саны көтерілсе, тегістеу тәрелкесі зақымдалған болып оны алмастыру керек немесе тегістеу тәрелкесінің тежегіші тозған. Тозған тегістеу тәрелкесінің тежегіші өкілетті Bosch электр құралының қызмет көрсету орталығында алмастырылуы қажет.

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Электр құралын жерге қоюдан алдын оның тоқтауын күтіңіз.

Электр құралы тұрақты пайдалануға арналмаған. Оны, мысалы, қысқыш немесе верстакке бекіту мүмкін емес.

Аймақтарды тегістеу

Электр құралын қосып толық ажарлау бетін өңделетін жерге қойып күшпен қатты басып дайындама үстінен жылжытыңыз.

Көшіру деңгейі және тегістелген бет сапасы тегістеу дискіні таңдау, таңдалған тербелулер саны және басу күші арқылы реттеледі.

Тек мінсіз тегістеу дискімен ғана дұрыс тегістеуге, сол арқылы электр құралын сақтауға болады.

Ажарлау дискінің қызмет мерзімін ұзарту үшін бірқалыпты басуға талпыныңыз.

Өте қатты басу электр құралы мен тегістеу дискінің тез тозуын тудырады.

Металл өңдеген тегістеу дискісін басқа материалдар үшін пайдаланбаңыз.

Тек түпнұсқа Bosch ажарлағыш керек-жарақтарын пайдаланыңыз.

Ірі тегістеу

Ірі түйіршіктіліктік ажарлау дискісін орнатыңыз.

Электр құралын тек жай басыңыз, онда ол жоғары тербелу санымен жұмыс істеп көбірек материал алынады.

Майда тегістеу

Майда түйіршіктілік тегістеу дискісін орнатыңыз.

Басу қаттылығын немесе тербелу санын аз өзгертіп тегістеу тәрелкесінің тербелу санын төмендету мүмкін, онда экцентрикті әрекет өзгермейді.

Электр құралды аз қысыммен, бетке параллель немесе ішінара көлденең және тік бағытта дайындамаға қарай жылжытыңыз. Шеңбер сияқты өңделетін дайындаманы қатты тегістемеу үшін электр құралын қисайтпаңыз.

Жұмыс әдісін аяқтағаннан соң электр құралын өшіріңіз.

Жылтырату

Жел қаққан лактарды немесе қырылған жерлерді жылтырату (мысалы, акрилдік шыны) үшін электр құралын тиісті қозы жүніне жасалған қап, жылтырату киізі немесе губкасы (жабдықтар) сияқты жылтырату саймандарымен жабдықтау мүмкін.

Политураны жылтыратылатын аймақтан кішірек етіп жағыңыз. Жылтырату затын сәйкес жылтырату құралымен крест тәрізінде немесе айнала тәрізінде және қатты басып өңдеңіз.

Жылтырату заты бетте қатуы мүмкін емес, әйтпесе бет зақымдануы мүмкін. Жылтырату аймағын тікелей күн сәулелеріне қаратпаңыз.

Жақсы жылтырату нәтижелерін қамтамасыз ету үшін жылтырату аспаптарын жүйелік түрде тазалап тұрыңыз. Жылтырату саймандарын жұмсақ жуғыш затпен немесе жылы сумен тазалаңыз, сұйылтқыш пайдаланбаңыз.

Жұмыстар кестесі

Төмендегі кестеде ұсынылған көлемдер берілген.

Өңдеу үшін оңтайлы комбинация тәжірибе жүзінде пайдалану арқылы табылады.

Пайдалану Түйірлігі

Лактың аралық тегістелуі 120/400 5/6

Пайдалану Түйірлігі(дерекі/майда)	Тербелу саны баскышы
Лак/көкшір сыр 40/80 5/6
Жұмсақ ағаш 40/240 5/6
Қатты ағаш 60/320 5/6
Фанера 240/320 5/6
алюминий 80/240 5
Болат 60/240 5
Болат тотын жою 40/120 6
Тотсыз болат 120/240 5
Тас 80/200 6

Техникалық күтім және қызмет

Қызмет көрсету және тазалау

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз. Жақсы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза ұстаңыз.

Егер байланыс сымын алмастыру қажет болса, қауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дүкендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушы (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы ақпаратты беріп, өнімдерді тиісінше таңдау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы ақпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер тұтынушы сатып алатын өнімдер әлдеқашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, тұтынушыға бұл туралы ақпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті; – Сауда бөлмелеріндегі өнімдердің сынамалары сатып алушыға бұйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бұйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс; – Сатушы осы бұйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе

сәйкестік жөніндегі мәлімдемелердің бар болуы туралы ақпаратты сатып алушыға беруге міндетті;

- Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бұзылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тұтынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жөндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төмендегі мекенжай бойынша қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарақтары туралы сұрақтарыңызға жауап береді.

Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тұтынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы қ.,

Қазақстан Республикасы

050012

Мұратбаев к., 180 үй

"Гермес" БО, 7 қабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пункттерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Қызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыққан жағдайда, өнім иесі төмендегі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

• механикалық зақымдардың жоқтығы; – пайдалану бойынша нұсқаулық талаптарының бұзылу белгілерінің жоқтығы; – пайдалану бойынша нұсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы; – электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
• біліксіз жөндеу белгілерінің жоқтығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сынықтар;

- барлық электр құралдарындағыдай электр құралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қысқартатын қалыпты тозу нәтижесінде қажеттілігі туындаған жөндеу кепілдік аясына кірмейді:

- табиғи тозу (ресурстың толық пайдаланылуы);

– қате орнату, рұқсатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бұзу нәтижесінде істен шыққан жабдық пен оның бөліктері;

– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар оқшаулағышының қараюы немесе көмірленуі.)

Кәдеге жарату

Электр құралдар, жабдықтар және бумаларын айналаны қорғайтын кәдеге жаратуға апару қажет.

Электр құралдарды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және ұлттық заңдарға сәйкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.

Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.
