NAUDOJIMO INSTRUKCIJA DST 10086 STANLEY

LT Prieš imdamiesi darbo atidžiai perskaitykite naudojimo vadovėlj

LT Elektros įtampos rizika

LT Kiekvieną dieną išleiskite kondensatą iš rezervuaro

LT Privaloma ausu, veido ir kvėpavimo takų apsauga

1 - Gamintojo duomenys
2 - Ženklas CE ir simbolis RAEE
3 - Modelis / Kodas / Serijos numeris
4 - |siurbiamas oras, matuojamas (l/min) ir (cfm)
5 - Kompresoriaus gaminamas oras, matuojamas (l/min) ir (cfm)
6 - Maksimalus darbo slėgis (bar ir PSI), rezervuaro talpa (I), apsukos per minutę (RPM), masė (kg)
7 - Patvirtinta garso galia dB(A)
Išmatuotas garso lygis, išreikštas dB(A)
8 - Elektros duomenys: maitinimo įtampa (V), dažnis (Hz), sunaudojama srovė (A), galia (kW) ir (AJ)
9 - Galios faktorius
10 - Kilmės deklaracija
11 - Gamybos/surinkimo metai

EE Legend:

Išsaugokite šią vartotojo instrukcija, kad ateityje galėtumėte ja pasinaudoti

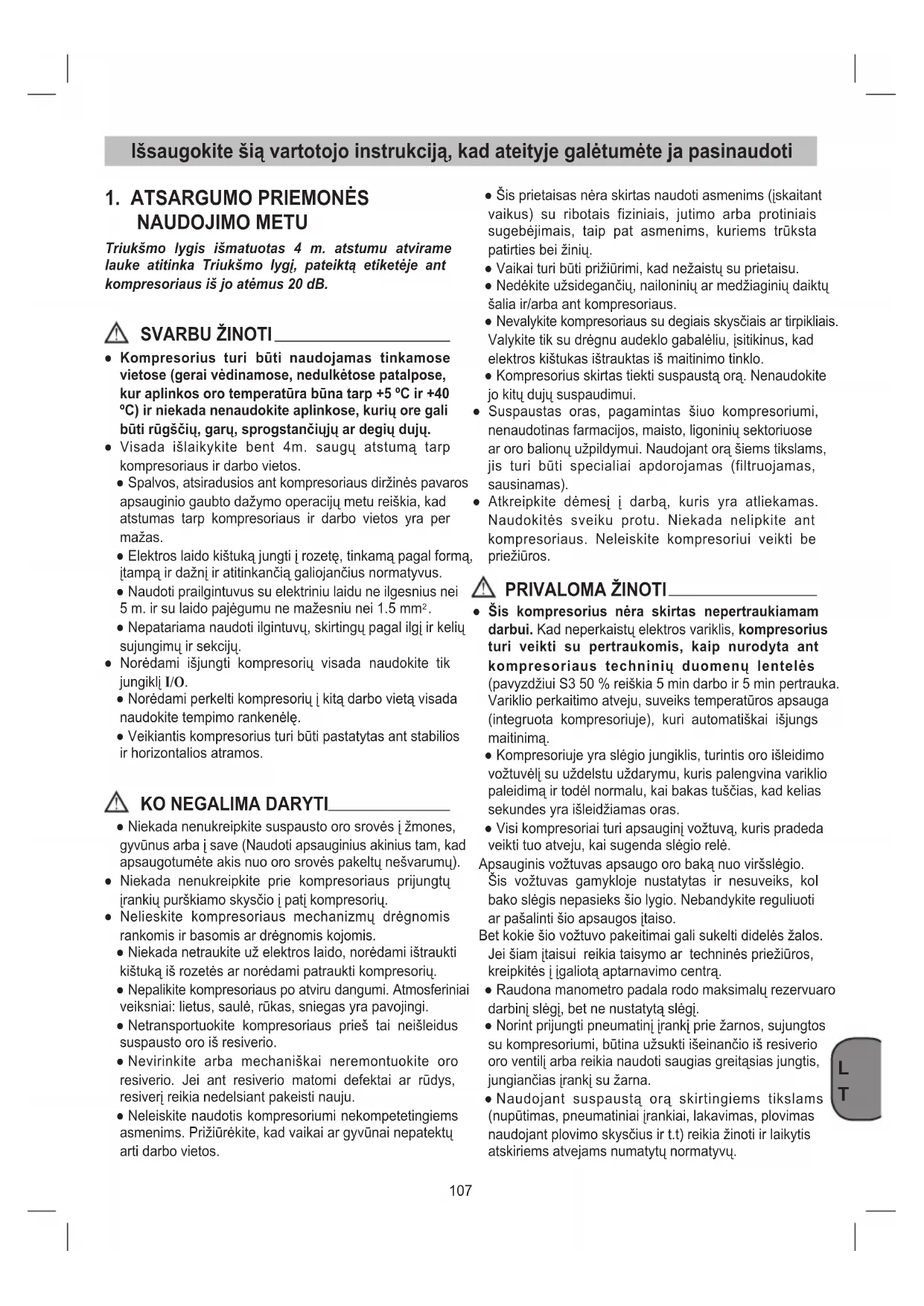

1. ATSARGUMO PRIEMONÉS NAUDOJIMO METU

Triukšmo lygis išmatuotas 4 m. atstumu atvirame lauke atitinka Triukšmo lygj, pateiktą etiketėje ant kompresoriaus iš jo atėmus 20 dB.

SVARBU ŽINOTI

• Kompresorius turi būti naudojamas tinkamose vietose (gerai védinamose, nedulkétose patalpose, kur aplinkos oro temperatūra būna tarp +5 °C ir +40 °C) ir niekada nenaudokite aplinkose, kurių ore gali būti rūgščių, garų, sprogstančiųjų ar degių dujų.

• Visada išlaikykite bent 4m. saugų atstumą tarp kompresoriaus ir darbo vietos.

• Spalvos, atsiradusios ant kompresoriaus diržinės pavaros apsauginio gaubto dažymo operacijų metu reiškia, kad atstumas tarp kompresoriaus ir darbo vietos yra per mažas.

• Elektros laido kištuką jungti i rozetę, tinkamą pagal formą, įtampa ir dažnį ir atitinkančią galiojančius normatyvus.
• Naudoti prailgintuvus su elektriniu laidu ne ilgesnius nei 5 m. ir su laido pajėgumu ne mažesniu nei 1.5 mm².
• Nepatariama naudoti ilgintuvu, skirtingu pagal ilgi ir keliu sujungimu ir sekciju.

- Norėdami išjungti kompresorių visada naudokite tik jungiklį I/O.

• Norėdami perkelti kompresorių į kitą darbo vietą visada naudokite tempimo rankenėlę.
• Veikiantis kompresorius turi būti pastatytas ant stabilios ir horizontalios atramos.

KO NEGALIMA DARYTI

• Niekada nenukreipkite suspausto oro srovės į žmones, gyvūnus arba į save (Naudoti apsauginius akinius tam, kad apsaugotumėte akis nuo oro srovės pakeltų nešvarumu).
• Niekada nenukreipkite prie kompresoriaus prijungtu įrankių purškiamo skysčio į patį kompresorių.

• Nelieskite kompresoriaus mechanizmų drėgnomis rankomis ir basomis ar drėgnomis kojomis.

• Niekada netraukite už elektros laido, norėdami ištraukti kištuką iš rozetės ar norėdami patraukti kompresorių.

• Nepalikite kompresoriaus po atviru dangumi. Atmosferiniai veiksniai: lietus, saulė, rūkas, sniegas yra pavojingi.
• Netransportuokite kompresoriaus prieš tai neišleidus suspausto oro iš resiverio.
• Nevirinkite arba mechaniškai neremontuokite oro resiverio. Jei ant resiverio matomi defektai ar rūdys, resiverį reikia nedelsiant pakeisti nauju.

• Neleiskite naudotis kompresoriumi nekompetetingiems asmenims. Prižiūrėkite, kad vaikai ar gyvūnai nepatektų arti darbo vietos.

• Šis prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus) su ribotais fiziniais, jutimo arba protiniais sugebėjimais, taip pat asmenims, kuriems trūksta patirties bei žinių.

• Vaikai turi būti prižiūrimi, kad nežaistų su prietaisu.
• Nedėkite užsidegančių, nailoninių ar medžiaginių daiktų šalia ir/arba ant kompresoriaus.
• Nevalykite kompresoriaus su degiais skysčiais ar tirpikliais. Valykite tik su drėgnu audeklo gabalėliu, įsitikinus, kad elektros kištukas ištrauktas iš maitinimo tinklo.

• Kompresorius skirtas tiekti suspaustą orą. Nenaudokite jo kitų dujų suspaudimui.

• Suspaustas oras, pagamintas šiuo kompresoriumi, nenaudotinas farmacijos, maisto, ligoninių sektoriuose ar oro balionų užpildymui. Naudojant orą šiems tikslams, jis turi būti specialiai apdorojamas (filtruojamas, sausinamas).

• Atkreipkite dèmesi į darba, kuris yra atliekamas. Naudokitės sveiku protu. Niekada nelipkite ant kompresoriaus. Neleiskite kompresoriui veikti be priežiūros.

PRIVALOMA ŽINOTI

- Šis kompresorius nėra skirtas nepertraukiamam darbui. Kad neperkaistų elektros variklis, kompresorius turi veikti su pertraukomis, kaip nurodyta ant kompresoriaus techninių duomenų lentelės (pavyzdžiui S3 50 % reiškia 5 min darbo ir 5 min pertrauka. Variklio perkaitimo atveju, suveiks temperatūros apsauga (integruota kompresoriuje), kuri automatiškai išjungs maitinimą.

• Kompresoriuje yra slégio jungiklis, turintis oro išleidimo vožtuvėlj su uždelstu uždarymu, kuris palengvina variklio paleidimą ir todėl normalu, kai bakas tuščias, kad kelias sekundes yra išleidžiamas oras.
• Visi kompresoriai turi apsauginj vožtuvą, kuris pradeda veikti tuo atveju, kai sugenda slėgio relė.

Apsauginis vožtuvas apsaugo oro baką nuo viršslėgio. Šis vožtuvas gamykloje nustatytas ir nesuveiks, kol bako slėgis nepasieks šio lygio. Nebandykite reguliuoti ar pašalinti šio apsaugos įtaiso.

Bet kokie šio vožtuvo pakeitimai gali sukelti didelės žalos. Jei šiam įtaisui reikia taisymo ar techninės priežiūros, kreipkitės į igaliotą aptarnavimo centra.

• Raudona manometro padala rodo maksimalų rezervuaro darbiniį slėgį, bet ne nustatytą slėgį.
• Norint prijungti pneumatini įrankį prie žarnos, sujungtos su kompresoriumi, būtina užsukti išeinančio iš resiverio oro ventilį arba reikia naudoti saugias greitaśias jungtis, jungiančias įrankį su žarna.

• Naudojant suspaustą orą skirtingiems tikslams (nupūtimas, pneumatiniai įrankiai, lakavimas, plovimas naudojant plovimo skysčius ir t.t) reikia žinoti ir laikytis atskiriems atvejams numatytų normatyvų.

• Įsitikinti, kad oro sunaudojimas ir maksimalus norimo naudoti pneumatinio įrankio ir jungiamujų vamzdžių (su kompresoriumi) darbo slėgis atitinka slėgio reguliatoriaus nustatytą slėgį bei kompresoriaus tiekiamą oro kiekį.

• Kompresoriaus našumas garantuojamas veikimui tarp 0 ir 1 000 metru virš jūros lygio.

2. SCHEMOS IŠDĚSTYMAS

(pav. 1 - 11)

1. Oro filtro ¡siurbimas
2. Sléginis indas
3. Ratas
4. Atraminé kojelé
5. Greito blokavimo mova (sureguliuotas suspaustas oras)
6. Slègio rodiklis (rodo dabartinì indo slègj)
7. Slègio reguliatorius
8. ON / OFF (jjungti / išjungti) jungiklis
9. Transportavimo rankena
10. Apsauginė sklendė
11. Drenažo sraigtas kondensato vandeniui
12. Slègio rodiklis (rodo dabartinì indo slègj)
13. Greito blokavimo mova (nesureguliuotas suspaustas oras)
14. Varžtas
15. Veržlě
16. Poveržlé

3. PAKUOTÈS TURINYS

• Oro kompresorius
• Oro filtras
• Siurbimo vamzdelis
• Instrukciju vadovas ir kiti dokumentai

4. NAUDOJIMO SRITIS

Kompresorius yra skirtas gaminti suspaustą orą įrankiams, veikiantiems suspaustu oru.

Prašome įsidėmėti, kad mūsų įrangą neskirta naudoti reklamos, prekybos ar pramonės tikslams. Naudojant mūsų įrangą reklamai, prekybai arba pramonei, mūsų garantija nebus taikoma.

Iranga gali būti naudojama tik nurodytiems tikslams. Bet koks kitas naudojimas yra laikomas netinkamu naudojimu. Netinkamai naudojant irangą pats naudotojas arba operatorius, bet ne gamintojas bus atsakingas už padaryta žalą, traumas ir visss kitas pasekmes.

5. KOMPRESORIAUS MONTAVIMO NURODYMAI

• Patikrinkite ar mašina po transportavimo nėra apgadinta. Jei pastebėsite žalą, nedelsiant susisiekite su kompresorių pristačiusia įmone.
• Kompresorius turi būti pastatytas šalia dirbančio vartotojo.
• Venkite ilgų oro ir elektros tiekimo linijų (ilgintuvų).
• [sitikinkite, kad jsiurbiamas oras yra sausas ir švarus.
• Nestatykite kompresoriaus nestabiliose ir drėgnose vietose.
• Kompresorius gali būti naudojamas tik tam skirtose vietose (gera ventiliacija ir tinkama temperatūra nuo +5°C iki +40°C). Tose patalpose negali būti dulkių, rūgščių, garų, sprogių arba degių dujų.
• Kompresorius yra sukurtas naudoti sausose patalpose. Draudžiama kompresorių naudoti vietose, kuriose gali būti purškiamas vanduo.
• Prieš pradedant darba su prietaisu, būtina kompresoriaus pompoje patikrinti tepalų lygi.

6. SURINKIMAS IR PALEIDIMAS

Démesio!

Prieš naudojant pirmą kartą, privalote prietaisą iki galo sumontuoti.

6.1 Ratų montavimas

Jeigu yra, rato rinkinys turi būti sumontuotas kaip pavaizduota 2 paveikslėlyje.

Jeigu yra, guminė kojelė turi būti sumontuota kaip pavaizduota 3 paveikslėlyje.

6.3 Transportavimo rankenos montavimas (tam numatytiems modeliams)

Priveržkite transportavimo rankeną prie kompresoriaus taip, kaip nurodyta 4 paveikslėlyje.

6.4 Oro filtro montavimas

Pašalinkite transportavimo fiksatorių atsuktuvu arba kitu panašiu įrankiu ir atsargiai pritvirtinkite kompresorių prie įrangos (Pav. 5a-5b).

Istatykite siurbimo vamzdeli i filtro dangtelj (5c pav.), jei pridedamas.

6.5 Greitosios jungties montavimas (Jei dar nėra surinktas)

Jei numatyta, prisukite greitaja jungti reguliuojamam slégiui prie išleidimo jungties, kaip parodyta paveiksléliuose 6a ir 6b.

6.6 Slėginio indo greitos blokavimo movos montavimas (tam numatytiems modeliams)

Priveržkite greito blokavimo movą nesureguliuoto slėgio indui (žiūr. 13) prie slėginio indo (žiūr.2) taip, kaip nurodyta 7a ir 7b paveikslėliuose.

6.7 Itampa

Kompresorius yra aprūpintas pagrindiniu kabeliu, su nuo elektros apsaugančiu jungikliu. Elektros laido kištuką jungti i rozetę, tinkamą pagal formą, įtampą ir dažnį ir atitinkančią galiojančius normatyvus. Prieš pradėdami naudoti mašiną įsitikinkite ar pagrindinė srovė atitinka srovę, nurodytą įtampos lentelėje. Įsitikinkite, kad ON / OFF jungiklis nebūtu „I (ON)“ padėtyje. Ilgi jungiamieji kabeliai, ilgintuvai, kabelių ritės ir t.t. gali sumažinti elektros srovę. Tai gali stabdyti variklj. Prie žemesnės nei +5°C temperatūros sušalusi variklio sistema gali neleisti paleisti variklj.

6.8 On / Off (ijungti / išjungti) jungiklis (Pav. 8-9)

Kompresorius jungiamas pastumiant jungikli (8 nuor.) i I padèti (On).

Norint išjungti kompresorių, reikia pastumti jungiklį (8 nuor.) i O padėtį (Off).

6.9 Slégio reguliavimas

• Slėgį galite reguliuoti naudodami ant skydelio esanti slėgio reguliatorių (7 nuor.).
• Nustatytas slėgis gali būti naudojamas iš greito blokavimo movos. (5 nuor.).

6.10 Slégio jungiklio nustatymas

Slègio jungiklis yra nustatomas gamykloje.

• Pasiekęs aukščiausią gradacijos laipsnį (nustatyto gamintojo patikrinimo metu) kompresorius sustoja. Naudodamas orą kompresorius automatiškai vėl pradeda dirbti kai pasiekiamas žemiausias gradacijos laipsnis.
• Kompresorius toliau dirba atlikdamas automatinič cikla, kol jis nėra pertraukiamas jungikliu I/O.

7. VALYMAS IR PRIEŽIŪRA

Démesio!

Prieš atlikdami priežiūros ir valymo darbus, išjunkite visus prietaisus.

Démesio!

Palaukite kol kompresorius visiškai atvės. Galite nudegti!

Démesio!

Prieš atlikdami priežiūros ir valymo darbus, išleiskite visa orą iš slėginio indo.

7.1 Valymas

• Apsaugos priemones laikykite kuo toliau nuo nešvarumų ir purvo. Valykite įrangą su švariu skudurėliu arba nupūskite nešvarumus bei dulkes suspaustu žemo slėgio oru.
• Mes rekomenduojame jums išvalyti įrenginius iš kart kai baigsite juos naudoti.
• Nenaudokite valymo priemonių ir tirpiklių; jie gali pažeisti įrenginio plastikines dalis. Saugokite, kad į įrenginio vidų nepratekėtų vanduo.
• Prieš valymo darbus privalote nuo kompresoriaus atjungti žarną ir purškimo įrankius. Nevalykite kompresoriaus vandeniu arba tirpikliais.

7.2 Vandens kondensatas (pav. 10)

Kondensatas turi būti išleidžiamas kiekvieną dieną, atidarant išleidimo vožtuva (11 nuor.) (slėgio indo apačioje).

1. Patikrinkite, kad kompresorius būtų išjungtas.
2. Laikydami už rankenos, paverskite kompresorių išleidimo vožtuvo pusę, kad jis atsidurtų bako apačioje.
3. Atsukti nuleidimo čiaupa.
4. Laikyti kompresorių pasvirusį iki tol, kol iš bako bus nuleista visa kondencacija.
5. Užsukti išleidimo vožtuva.

Démesio!

Išpilkite kondensato vandenji i saugias, aplinkai nekenkiančias vietas.

TECNINĖS PRIEŽIŪROS INTERVALAI
FUNKCIJA	PO PIRMŲ 100 VALANDŲ	KAS 100 VALANDŲ
Įsiurbiamo oro filtro valymas ir/arba filtruojančio elemento pakeitimas	●	●
Kondensato pašalinimas iš oro resiverio	Kasdien ir baigus darbą.

7.3 Apsauginis vožtuvas (10 nuor.)

Apsauginė sklendė sumontuota aukščiausiame leistiname slėginio indo lygyje. Draudžiama reguliuoti apsauginę sklendę.

Norėdami užtikrinti tinkamą darba, kaskart jjunkite apsauginį vožtuva. Traukite žiedą atitinkama jėga tol, kol išgirsite išleidžiamą suslėgta orą (pav. 11). Tuomet žiedą paleiskite.

7.4 Laikymas

Dèmesío!

Ištraukite kištuką iš lizdo, išleiskite orą iš prietaiso ir visų suslėgto oro įrankių, prijungtų prie jo, ir išleiskite kondensatą. Išjunkite kompresorių ir įsitikinkite, kad jis yra apsaugotas ir joks pašalinis asmuo negalės jo ijungti.

Démesio!

Kompresorių laikykite tik sausose vietose, jis negali būti prieinamas pašaliniams asmenims.

8. ŠALINIMAS IR PERDIRBIMAS

Vadovaujantis Direktyva 2012/19/ES dėl ir elektroninės įrangos atlieku (EEIA)

Užbraukto konteinerio simbolis, esantis ant įrangos ar jos pakuotės nurodo, kad toks produktas eksploatacijos pabaigoje turi būti šalinamas atskirai nuo kitų atliekų. Dėl šios priežasties vartotojas privalės pasirūpinti nebenaudojamos įrangos pristatymu i specializuotus elektroninių ir elektrotechninių atliekų surinkimo centrus arba gražinimu platintojui naujos analogiškos įrangos pirkimo metu (santykis vienas prie vieno).

Tinkamas diferencijuotas atlieku surinkimas bei pakartotinis nebenaudojamos irangos utilizavimas yra labai reikšmingas ir padeda išvengti galimų neigiamų pasekmių aplinkai ir asmenų sveikatai, be to skatina medžiagų, naudojamų irangos gamyboje, perdirbima. Dėl neleistino šio produkto pašalinimo gali būti taikomos galiojančios administracinės sankcijos.

9. GALIMI SUTRIKIMAI IR VEIKSMAI JUOS PAŠALINTI

Sutrikimas Priežastis	Veiksmai
Kompresorius sustoja ir po keletos minučių automatiškai pradeda veikti.	Įsijungia terminė apsauga; priežastis - perkaito variklis.	Leiskite kompresoriui atvėsti. Išvėdinti patalpas.
Kompresorius po keletos bandymų įsijungti, sustoja.	Įsijungia terminė apsauga dėl variklio perkaitimo (kištuko atsijungimas darbo metu, menka maitinimo įtampa).	Paspausti įjungimo-išjungimo jungiklį. Išvėdinti patalpą. Palaukti keletą minučių ir kompresorius pasileis automatiškai.
Kompresorius nesustoja ir suveikia apsauginis vožtuvas.	Nereguliarus kompresoriaus veikimas arba slėgio jungiklio veikimo sutrikimas.	Ištraukti kištuką ir kreiptis į paslaugų centra.

Bet koks kitas remontas turi būti atliktas įgaliotų Aptarnaujančios įmonės atstovų, naudojant tik originalias dalis. Savavališkas kompresoriaus ardymas, remontavimas kelia pavojų, o suteikta garantija netenka galiojimo.

Garantija ir remontas.

Jei prekė su defektu ar reikia atsarginių dalių, kreipkitės į parduotuvę, kurioje pirkote šį gaminį.
