Gaminio tipas	Įmontuojama elektrinė orkaitė
Prekės ženklas	Ardo
Modelis	HX040X
Spalva	Nerūdijantis plienas
Matmenys (A x P x G)	59.5 x 59.5 x 56.5 cm
Svoris	33 kg
Energijos šaltinis	Elektrinis
Energijos suvartojimas	2.8 kW
Orkaitės talpa	70 L
Funkcijų skaičius	8 (Konvekcija, Grilis, Apatinis kaitinimas ir kt.)
Temperatūros diapazonas	50-250 °C
Valdymo tipas	Rankenėlė + Skaitmeninis laikmatis
Valymas	Emalio vidus, lengvai valomas
Saugos funkcijos	Vaikų užraktas, Automatinis išsijungimas, Vėsi liečiant durys
Atsarginių dalių prieinamumas	Pakaitiniai kaitinimo elementai, termostatai, durų tarpinės
Remontuojamumo indeksas	8.1/10
Vadovo kalbos	EN, CS, HU, IT, LT, LV, PL, RU, SK, UK
Montavimo tipas	Įmontuojamas
Energijos vartojimo efektyvumo klasė	A+

Dažnai užduodami klausimai - HX040X Ardo

Kaip nustatyti laikmatį Ardo HX040X orkaitėje?

Pasukite laikmačio rankenėlę į norimą gaminimo laiką. Orkaitė automatiškai išsijungs, kai laikas baigsis. Išsamesnėms instrukcijoms žr. laikmačio skyrių vadove.

Kokia maksimali orkaitės temperatūra?

Maksimali temperatūra yra 250 °C. Įsitikinkite, kad neviršijate šios temperatūros saugiam veikimui.

Kaip išvalyti orkaitės vidų?

Naudokite drėgną šluostę su švelniu plovikliu, kai orkaitė atvės. Venkite abrazyvinių valiklių. Emalio vidų galima lengvai nuvalyti. Dėl sunkiai pašalinamų likučių naudokite nebraižančią kempinę.

Orkaitė neįkaista. Kokia gali būti problema?

Patikrinkite, ar orkaitė tinkamai prijungta prie maitinimo šaltinio ir ar nustatytas laikmatis. Jei problema išlieka, kaitinimo elementas gali būti sugedęs. Kreipkitės į kvalifikuotą techniką.

Ar galiu naudoti aliuminio foliją orkaitėje?

Taip, bet venkite uždengti orkaitės dugną ar blokuoti oro cirkuliaciją. Naudokite foliją tik ant padėklų, kad sugautumėte lašus. Neleiskite folijai liestis prie kaitinimo elementų.

Kaip įjungti vaikų užraktą?

Paspauskite ir palaikykite vaikų užrakto mygtuką 3 sekundes, kol ekrane pasirodys užrakto piktograma. Norėdami išjungti, pakartokite tą pačią procedūrą.

Ką daryti, jei orkaitės durys yra nesulygiuotos?

Švelniai sureguliuokite durų vyrius, atlaisvindami varžtus, sulygiuodami duris ir vėl priverždami. Jei problema išlieka, susisiekite su klientų aptarnavimo tarnyba dėl aptarnavimo.

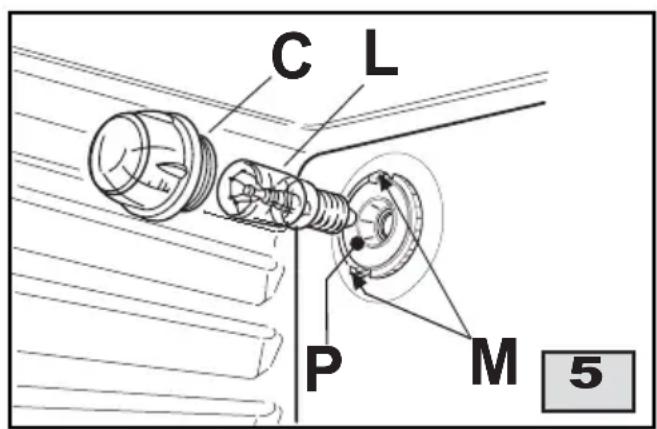

Orkaitės lemputė neveikia. Kaip ją pakeisti?

Atjunkite orkaitę nuo maitinimo. Nuimkite stiklinį dangtelį nuo lempos korpuso ir pakeiskite lemputę aukštos temperatūros orkaitės lempute (25W, 300°C). Uždėkite dangtelį atgal.

Kokios atsarginės dalys yra prieinamos šiam modeliui?

Dažniausios atsarginės dalys yra kaitinimo elementai, termostatai, durų tarpinės ir valdymo rankenėlės. Dėl prieinamumo teiraukitės vietiniuose aptarnavimo centruose.

Kaip atsisiųsti naudotojo vadovą PDF formatu?

Apsilankykite notice-facile.com ir pasirinkite savo kalbą. Pateikite savo el. paštą, kad gautumėte išverstą versiją, arba tiesiogiai atsisiųskite PDF galimomis kalbomis.

NAUDOJIMO INSTRUKCIJA HX040X Ardo

CZ 2. POPIS SPOTŘEBIČE

OVLÁDACÍ PANELY

Prieš išvežant ši prietaisą iš gamyklos, kvalifikuoti darbuotojai ir specialistai prietaisą patikrino ir tiksliai suderino tokiu būdu užtikrinant prietaiso kokybę.

Visus remonto ar derinimo darbus atidžiai ir kruopščiai turi atlikti atitinkamą kvalifi kaciją turintys darbuotojai.

Todėl mes patariame visada kreiptis į savo vietinį platintoją arba mūsų artimiausią techninės priežiūros centra ir nurodyti gaminio rūšį, modelį, serijinį numerį bei gedimo pobūdį. Visi jūsų prietaiso duomenys yra pateikti ant prie galinės sienelės pritvirtintos lentelės bei originalios pakuotės.

Duomenys rasite ir šioje instrukciju knygelėje. Kad būtų patogiau, šią etiketę galite užklijuoti ant instrukcijos ar kokio nors šalia prietaiso esančio paviršiaus.

Naudodamiesi šia informacija, techniniai darbuotojai teisingai parinks atsargines dalis ir užtikrins greitą bei tinkamą priežiūrą ir remonta.

Mūsų techninės priežiūros centrai ir įgalioti prekybos atstovai prekiauja tik originaliomis atsarginėmis dalimis ir detalėmis.

VIETA INFORMACINEI ETIKETEI

Prietaisas suprojektuotas ir pagamintas laikantis Europos standartų (elektrinės dalies EN 60 335-1 ir EN 60 335-2-6 ir atitinkamų jų pakeitimų).

Prietaisas atitinka šias Europos Sajungos direktyvas:

• 2006/95 EB dèl darbo su elektros prietaisais saugumo (BT).
- 89/336 + 92/31 + 93/68 EB dèl elektromagnetinio suderinamumo (EMC)

ir ant prietaiso etiketės bei pakuotės yra nurodytas

ženklas.

Su maistu galintys liestis orkaitės priedai gaminami iš medžiagų, kurios atitinka 1988 m. gruodžio 21 d. 89/109 EB direktyvos sąlygas.

Šis gaminys atitinka ES direktyvą 2002/96/EB.

Ant prietaiso užklijuotas ženklas su perbraukta šiukšlių dėže reiškia, kad nebetinkamą eksploatuoti prietaisą negalima išmesti drauge su buitinėmis atliekomis, t.y. jį reikia atiduoti elektros ar elektronikos prietaisų atliekų perdirbimo įmonei arba, perkant naują tokį patį prietaisą, gražinti nebenaudojamą prietaisą mažmeninės prekybos atstovui.

Naudotojas pats privalo nugabenti nebetinkamą eksploatuoti prietaisą i tam tikrą surinkimo centra. Netinkamai sunaikinus tokį prietaisą, pagal priimtus atlieku sunaikinimo įstatymus gali būti skiriama bauda.

Skirtingų atliekų surinkimas galutiniam jų perdirbimui, apdorojimui ir saugiam sunaikinimui padeda sumažinti galimą grėsmę aplinkai ir sveikatai bei perdirbti gamini sudarančias medžiagas.

Dėl smulkesnės informacijos apie galimas atliekų surinkimo sistemas reikia kreiptis i vietinę savivaldybės kietuju atliekų sunaikinimo tarnybą arba parduotuvę, kurioje įsigijote gamini.

Gamintojai ir importuotojai privalo vykdyti savo įsipareigojimus dėl perdirbimo, apdorojimo ir saugaus gaminių sunaikinimo tiesiogiai arba netiesiogiai dalyvaudami surinkimo sistemoje.

1. SVARBI INFORMACIJA IR SAUGOS PRIEMONĖS

Dėkojame, kad įsigijote vieną iš mūsų gaminamų prietaisų. Esame tikri, kad šis modernus, funkcionalus ir praktiškas naujas modelis, pagamintas iš aukščiausios kokybės medžiagų, patenkins visus jūsų lūkesčius. Nors šis prietaisas yra paprastas naudoti, mes primygtinai patariame atidžiai perskaityti visą šį vadovą. Jame pateikiama informacija apie saugų montavimą, eksploatavimą ir priežiūrą. Šį vadovą būtina laikyti saugioje vietoje, jei jo prireiktų ateityje.

Gamintojas pasilieka teisę keisti savo gaminių konstrukciją, jei mano, kad tai yra būtina arba geriau patenkins vartotojų poreikius, nekeisdamas esminių funkcinių ir saugumo savybių.

Gamintojas neatsako už šių instrukciju netikslumus dėl spausdinimo ar perrašymo klaidų. PASTABA: šiame vadove pateikiami paveiksliukai yra tik aprašomojo pobūdžio.

• „6. INSTRUKCIJOS MONTUOTOJUI“ skyriuje nurodytus montavimo ir techninės priežiūros darbus turi atlikti tik kvalifi kuoti darbuotojai.
• Prietaisą galima naudoti tik pagal jo paskirtį, t. y. maisto gaminimui buityje. Prietaiso naudojimas ne pagal paskirtį yra netinkamas ir pavojingas.
• Gamintojas neatsako už asmenų sužalojimą ar turto apgadinimą, jei prietaisas netinkamai sumontuojamas, prižiūrimas ar eksploatuojamas.
• Išpakavus prietaisa, būtina patikrinti, ar jis nesugadintas ir nepažeistas.

Iškilus abejonėms, prietaiso nenaudoti ir kreiptis i kvalifi kuotus specialistus.

• Visos pakuotei naudojamos medžiagos (kartoninės dėžės, maišai, polistireno puta, vinys ir pan.) turi būti nepasiekiamos vaikams, nes jos kelia grėsmę.
• Visos pakuotei naudojamos medžiagos nekenkia aplinkai ir gali būti perdirbamos.
• Elektrinis šio prietaiso saugumas užtikrinamas tik jį prijungus prie tinkamos ižeminimo sistemos, kaip nurodyta elektros saugos standartuose. Gamintojas neatsako už jokią patirtą žala, jei nesilaikoma šių instrukcijų. Iškilus abejonėms, pagalbos galima kreiptis į kvalifi kuotą elektrika, kad jis patikrinti elektrinę dalį.
• Prieš ijungiant maitinima, būtina patikrinti, ar etiketėje pateikti duomenys atitinka esamo maitinimo duomenis (žiūrėti “TECHNINĖS SAVYBĖS” skyrių).

Keletas pagrindinių taisyklių, kurių būtina laikytis eksploatuojant bet kokius elektrinius prietaisus:

elektros prietaisų negalima liesti, jei rankos ar kojos yra drėgnos arba šlapios;

naudotis prietaisais, jei esate basomis kojomis, negalima;

maitinimo laido kištuko iš lizdo traukti jėga negalima;

prietaiso negalima palikti lauko oro sąlygomis;

vaikams arba nemokantiems naudotis prietaisu eksploatuoti jo be priežiūros negalima.

- Prieš kepant orkaitėje pirmą kartą, reikia patikrinti, ar ji tuščia, ar uždarytos durys bei kaitinti orkaitę apie dvi valandas įkaitinant iki aukščiausios temperatūros. Tai būtina, kad būtų pašalinti visi pakuotės kvapai. Viso proceso metu būtina užtikrinti atitinkamą vėdinimą.

• Kepimo metu ir iš karto po jo orkaitės durų stiklas ir aplinkinės dalys gali būti labai karštos, todėl vaikai turi būti kuo toliau nuo prietaiso.
• Prietaisas turi būti švarus. Maisto likučiai gali sukelti gaisrą.
• Jei orkaitė nenaudojama maisto kepimui, jos negalima naudoti kaip indaują: orkaitei atsitiktinai įsijungus, gali nutikti nelaimingas atsitikimas arba patirti žalos.
• Jei naudojatės elektros lizdu, esančiu netoli prietaiso, būtina užtikrinti, kad maitinimo kabeliai nesiliestų su orkaite ir būtų pakankamai toli nuo visų karštų detalių.
• Pabaigus naudotis orkaite, reikia patikrinti, ar visos reguliavimo rankenėlės yra išjungtos ar uždarytos.
• Prieš valant ar remontuojant orkaitę, pirmiausia reikia ištraukti iš elektros lizdo prietaiso kištuką.
• Jei orkaitė neveikia arba veikia netinkamai, reikia ją išjungti ir iš elektros lizdo ištraukti kištuką. Patiems remontuoti negalima. Visus remonto ir derinimo darbus privalo kruopščiai ir atidžiai atlikti kvalifi kuoti specialistai. Todėl patariame kreiptis į artimiausią techninės priežiūros centra ir nurodyti gedimo pobūdį bei savo prietaiso duomenis.

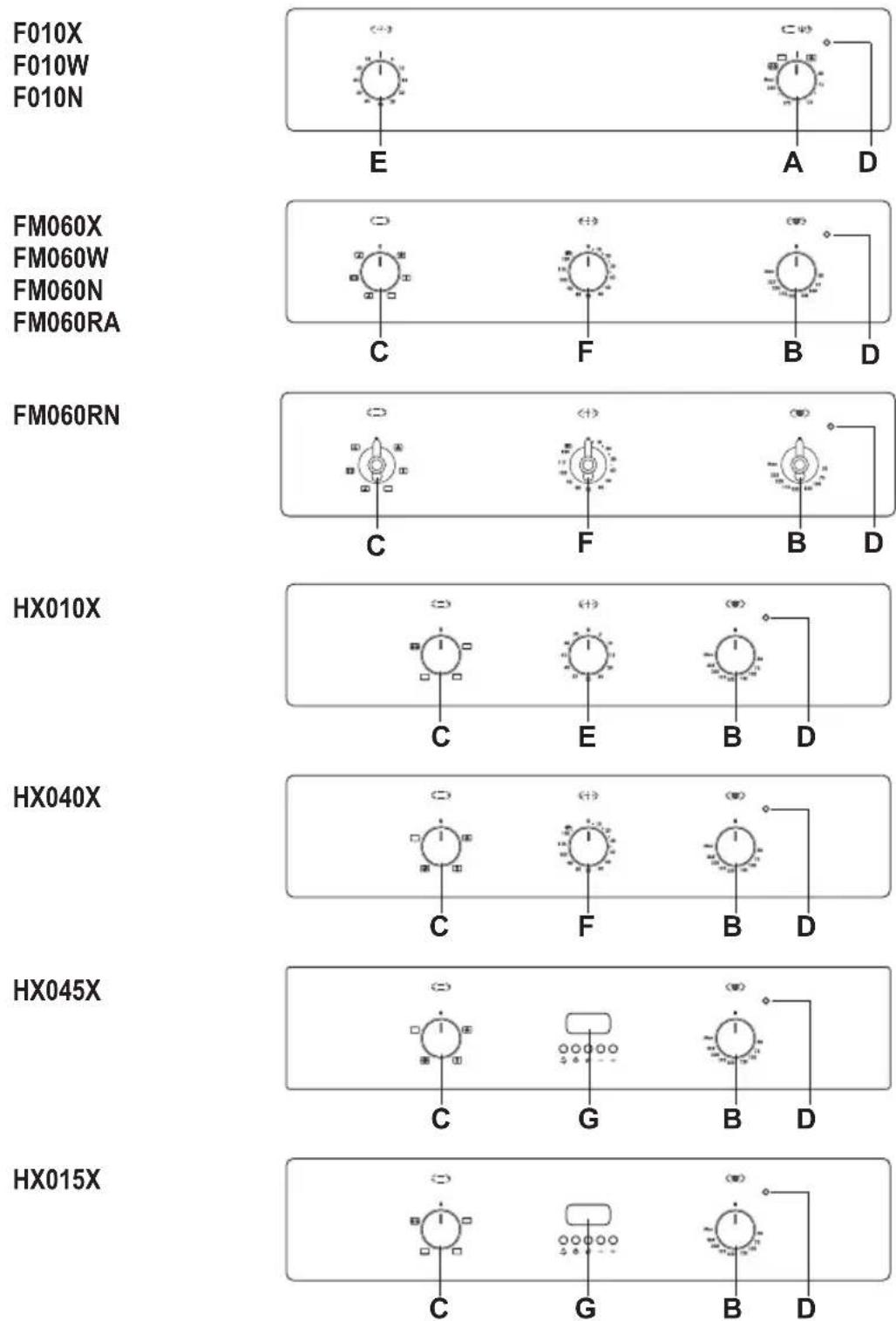

LT 2. PRIETAISO APRAŠYMAS

VALDYMO SKYDAI

A. Tradicinès orkaitès komutatoriaus/termostato rankenèlè
B. Orkaitès termostato rankenèlè
C. Funkciju pasirinkimo rankenėlė
D. Orkaitės termostato įsijungimo įspėjamoji lemputė
E. Laikmatis
F. Laikmatis kepimo laikui nustatyti
G. Elektroninis programavimo įtaisas

VALDYMO RANKENÉLÈS

TRADICINÈS ORKAITÈS KOMUTATORIAUS/TERMOSTATO RANKENËLË (A instr.)

Orkaitės funkcijos pasirenkamos pasukant rankenėlę pagal laikrodžio rodyklę:

0 = orkaitė išjungta

= orkaitė ijungiama ir bus ijungta, kol bus pasirinkta kokia nors funkcija

50°C iki Maxi

= orkaitės temperatūros parinktis

= grotelių ir iešmų kaitinimas įjungtas (*)

= viršutinis kaitinimo elementas jjungtas

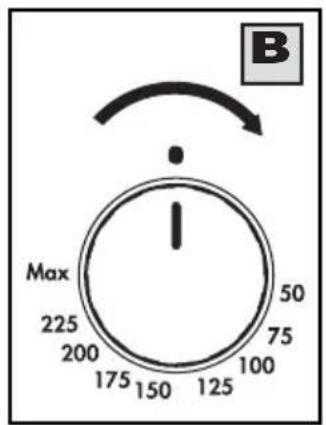

TERMOSTATO RANKENÉLÈ (B instr.)

Sukant orkaitės rankenėlę laikrodžio rodyklės kryptimi galima pasirinkti ir nustatyti orkaitės kepimo temperatūrą (nuo 50°C iki didžiausio).

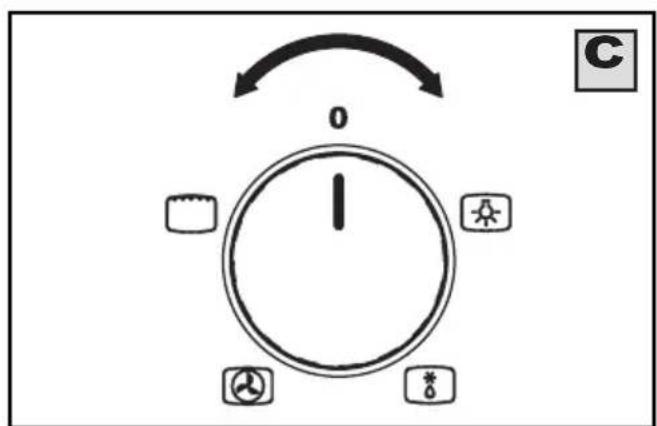

ORKAITÈS RANKENÈLÈ FUNKCIJOMS PASIRINKTI (C instr.)

Sukant orkaitės rankenėlę arba laikrodžio rodyklės kryptimi, arba prieš ją, gali užsidegti šie simboliai:

0 = orkaitė išjungta

= viršutinė ir apatinė kaitinimo dalys jungtos

= viršutinis kaitinimo elementas jjungtas

= grotelių ir iešmų kaitinimas įjungtas (*)

NB Orkaitės apšvietimas veikia su visomis funkcijomis.

ORKAITÈS SU VENTILIATORIUMI RANKENËLÈ FUNKCIJOMS PASIRINKTI (C instr.)

Sukant orkaitės rankenėlę arba laikrodžio rodyklės kryptimi, arba prieš ją, gali užsidegti šie simboliai:

0 = orkaitė išjungta

= orkaitė ijungiama ir bus ijungta, kol bus pasirinkta kokia nors funkcija

= užpakalinė kaitinimo dalis ir ventiliatorius jungti

= grotelių kaitinimo jjungtas

(*) priedai galimi ir tinkami tik kai kurių modelių orkaitėse

MULTIFUNKCÈS ORKAITÈS RENKENÈLÈ FUNKCIJOMS PASIRINKTI (C instr.)

Sukant orkaitės rankenėlę arba laikrodžio rodyklės kryptimi, arba prieš ją, gali atsirasti tolimesni ženklai:

0 = orkaitė išjungta

= orkaitė ijungiama ir bus ijungta, kol bus pasirinkta kokia nors funkcija

= viršutinė ir apatinė kaitinimo dalys ijungtos

= viršutinė ir apatinė kaitinimo dalys ijungtos + ventiliatorius

= grotelių ir iešmų kaitinimas įjungtas (*)

(*) priedai galimi ir tinkami tik kai kurių modelių orkaitėse

TERMOSTATO |SIJUNGIMO |SPÉJAMOJI LEMPUTÉ (D instr.)

Kai ji užsidega, vadinasi, orkaitė arba grotelės yra ijungtos. Kepant, įspėjamoji lemputė kiekvieną kartą išsijungia, kai pasiekiama nustatyta temperatūra. Todėl normalu, kad įspėjamoji/geltona lemputė įsijungia ir išsijungia keletą kartų priklausomai nuo pakartotino pakaitinimo proceso.

LAIKO SKAITIKLIO RANKENËLË (E instr.)

Norint nustatyti kepimo laikà, pirmiausia, reikia nustatyti laiko skaitiklá: pasukant já iki galo ið kairës á deðinæ ir atgal, kai nustatomos minutës. Praëjus nustatytam laikotarpiui, laiko skaitiklis suskambës.

LAIKMATIS SU MAISTO RUOŠOS LAIKU (F instr.)

Šis priedas atlieka dvigubą funkcija: jis praneša, kiek laiko maistas jau ruošiamas, ir automatiškai išjungia orkaitę. NB. Kai rankenėlės žymeklis yra pozicijoje «•», orkaitė negali veikti. Jeigu jūs naudojate orkaitę be jokios programos, pasižiūrėkite, kad laikmatis būtų rankinio valdymo pozicijoje.

Pusiau automatinis veikimas

Po to, kai pasirinkote, ką kepsite, nustatykite kepimo laiką; tam pirmiausia użveskite laikmati, visiškai pasukdami jį vieną kartą iš kairės į dešinę, tada grįžkite prie norimų nustatyti minučių – nuo 0 iki 120: orkaitė įsijungs. Kai užprogramuotas laikas pasibaigs, suskambės skambutis ir kepimo laiko įtaiso paleidimo mechanizmas grįš į pradinę padėtį.

Rankinis veikimas

Jeigu kepimas trunka ilgiau nei 2 valandas, arba jeigu jūs norite naudotis orkaite be laikmačio, pasukite rankenėle iš dešinės į kairę, kol žymeklis atsidurs ant simbolio

. Kai maistas bus paruoštas, nepamirškite kti rankenėlės žymeklio i pozicija «•».

SKAITMENINĖ PROGRAMA (G instr.)

Šiame priede yra tokios funkcijos:

• Laikrodis (nustatomas 2 ir 3 klavišu)
• Laikmatis (nustatomas 1 klavišu)
• Virimo laikas (nustatomas 2 klavišu)
• Virimo laiko pabaiga (nustatomas 3 klavišu)
• Neautomatinio naudojimo parametrai (nustatomi 2 ir 3 klavišu)
• Laiko atsukimas atgal (nustatomas 4 klavišu)
• Laiko pasukimas i priekj (nustatomas 5 klavišu)

Skaitmeniniame ekrane visada rodomas laikas, taip pat galima nustatyti virimo laiką ir virimo pabaigos laiko skaičiavimą atgal paprasčiausiai paspaudus atitinkamą klavišą.

Isidėmėkite: Pasibaigus virimo laikui, programa automatiškai išjungia orkaitę (išskyrus laikmatį). Jei kitą kartą naudodami orkaitę norėtumėte tęsti neautomatiškai, patikrinkite, ar nustatėte neautomatinio veikimo funkciją (žr. toliau pateikiamas instrukcijos).

Laiko nustatymas (nuo 0:01 iki 24:00 = val., min.)

Prietaisą ijungiant pirmą kartą arba praingus maitinimui, ekrane mirksi užrašai „A“ ir „0.00“ (arba kiek minučių praėjo nutrūkus maitinimui). Jei norite laiką nustatyti iš naujo, vienu metu paspauskite 2 ir 3 klavišą, tada paspauskite 4 arba 5 klavišą, kol pasieksite tikslų esamą laiką. Baigus išsijungia „A“ simbolis ir užsidega neautomatinio valdymo simbolis 📄.

Neautomatinis valdymas

Kiekvieną kartą nustačius laiką programa automatiškai nustato neautomatinio veikimo būseną. Vienintelis kitas atvejis kai taip nutinka, yra pasibaigus automatinei programai arba ją atšaukus vienu metu paspaudžiant 2 ir 3 klavišą. Simbolis „A“ pradingsta ir įsijungia 📄.

Laikmačio nustatymas (nuo 0:01 iki 24:00 = val., min.)

Paspauskite 1 klavišą ir pasirinkite virimo laiką paspausdami 4 arba 5 klavišą. Isijungia simbolis △. Praėjus nustatytam laikui pasigirsta akustinis skambutis ir išsijungia.

Pusiau automatinio veikimo büsena

(virimo periodas nuo 0:01 iki 23:59 = val., min.)

Paspauskite 2 klavišą ir virimo laiką nustatykite 4 arba 5 klavišu; užsidega abu simboliai „A“ ir 📄.

Pasibaigus nustatytam periodui išsijungia, sumirksi „A“ ir suskamba skambutis.

Pusiau automatinio veikimo būsena (virimo pabaigos nustatymas nuo 0,01 iki 23,59 = val., min.)

Paspauskite 3 klavišą ir virimo seanso pabaigą nustatykite 5 klavišu; įsijungia abu simboliai „A“ ir. 📄 Pasiekus nustatytą valanda 📋 išsijungia, sumirksi „A“ ir suskamba skambutis.

Automatinis veikimas (su uždelstu paleidimu)

Pirmiausia nustatykite virimo periodą (isijungia „A“ ir 📄), tada nustatykite virimo laiko pabaigą (išsijungia), kaip aprašyta anksčiau.

Simbolis 📄 vėl įsijungia pradedant virimo seansa. Pasibaigus virimo laikui 📄 išsijungia, sumirksi „A“, o skambutis praneša apie virimo pabaiga.

Skambutis

Skambutis pradeda skambėti pasibaigus virimo seansui arba laikmačiui. Jis gali skambėti iki 7 minučių. Norėdami jį išjungti anksčiau, paspauskite bet kurį funkcinį klavišą.

Programos paleidimas ir valdymas

Programa pradedama iš karto ją nustačius. Jei norite patikrinti programos parametrus, paspauskite atitinkamą klavišą.

Programos parametro modifi kavimas arba atšaukimas

Jei laikrodyje rodomas laikas apima nustatytą virimo periodą, atsiranda automatinės funkcijos klaida ir jūsų dėmesį atkreipia skambutis mirksintis „A“ simbolis. Tokią klaidą nustatyme galima pataisyti keičiant virimo laiko ilgį ir jo pabaigą. Bet kurią nustatytą programą galima modifi kuoti bet kuriuo metu pirmiausia paspaudžiant atitinkamą programos mygtuka, tada 4 arba 5 klavišą. Norėdami atšaukti programą nustatytą laiką pataisykite nustatydami reikšmę „0.00“. Atšaukus veikimo laiką, veikimo pabaiga taip pat atšaukiama, ir atvirkščiai. Orkaitė išsijungia automatiškai ir sumirksi „A“ simbolis.

BENDROJI DALIS

Kad orkaitė neperkaistų, joje yra sumontuotas apsauginis prietaisas, kuris automatiškai išjungia orkaitę, jei nesuveikia termostatas. Tokiu atveju maitinimas laikinai pertraukiamas: patiems orkaitės remontuoti negalima, būtina prietaisą išjungti ir pranešti apie gedimą vietiniam techninės priežiūros centrui.

Be to, kai kuriuose modeliuose yra sumontuotas ventilatorius priekiniam valdymo skydui, rankenėlėms, orkaitės durų rankenai ir elektrinėms dalims vėsinti.

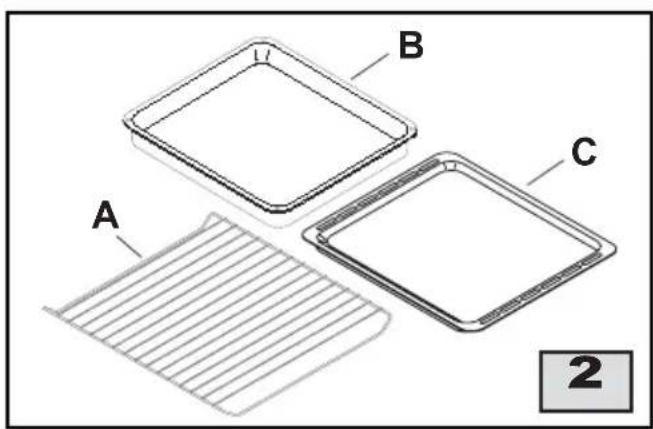

Ant orkaitės sienų yra skersiniai, tam tikriems priedams atremti (1 pav.). Priedų tipas ir kiekis priklauso nuo prietaiso modelio (2 pav.):

• grotelès (A);
- Padėklas riebalams surinkti (B.) (*);
- Pyragų arba picos padėklas (C)

(*) tik kai kuriuose modeliuose

BENDROS SAUGAUS DARBO INSTRUKCIJOS

• Kepant, orkaitės be priežiūros palikti negalima. Vaikams žaisti su prietaisu draudžiama.
• Atidarykite dureles laikant orkaitės rankeną per vidurį. Atidarius duris, NEGALIMA jų spausti žemyn pernelyg stipriai.
• Naudojant orkaitę, normalu, kad ant durys bei vidinės sienos apgaruoja. Jis nepablogina orkaitės veikimo.
• Atidarant orkaitės duris, reikia saugotis karštu garu.
• Veikianti orkaitė labai įkaista. Nelieskite įkaitusių detalių orkaitės viduje. ľdėkite ir ištraukite indus iš orkaitės mūvėdami apsauginėmis pirštinėmis.
• Atsargiai įdėkite ir ištraukite maistą iš orkaitės, saugokite, kad ant karštos orkaitės plokštės neišsipiltų padažas (įkaitę riebalai ir aliejus gali lengvai užsidegti).
• Orkaitėje naudokite tik aukštai temperatūrai, nurodytai ant termostato reguliavimo rankenėlės, atsparius indus.
• Kepant, neuždenkite apatinės orkaitės plokštės ar grotelių folija ar kita medžiaga.
• Naudojant groteles, apačioje būtina padėti skarda, skirtą lašančiam padažui ar riebalams surinkti, kaip patariama skyriuje „NAUDINGI KEPIMO PATARIMAI“.
• Baigus naudotis prietaisu, visas valdymo rankenėles reikia nustatyti ties padėtimi "lšjungti".
• SVARBUS [SPÉJIMAS. Kepimo metu ar iškart po to orkaitės stiklinės durys ir visi paviršiai gali būti smarkiai įkaitę. Saugokite vaikus, kad neprisiliestų prie įkaitusios orkaitės!

SVARBU!! Kepant orkaitėje ar ant grotelių, orkaitės durys turi būti uždarytos.

PIRMA KARTA KEPANT ORKAITÉJE

Jei prietaise yra sumontuotas programavimo irenginys, jī reikia nustatyti ties rankinio valdymo padėtimi ir, prieš kepant pirmą kartą, patikrinkite, ar orkaitėje nieko nėra, uždarykite duris ir kaitinkite orkaitę 2 valandas, kol pasieks aukščiausią temperatūrą. Šios procedūros metu užsigrūdins apsauginė orkaitės vidinė danga ir dings visi jos skleidžiami kvapai. Tuo metu reikia išeiti iš patalpos ir gerai ją vėdinti.

Pasibaigus šiai procedūrai, leiskite orkaitei atvėsti ir nuplaukite vidinę jos dalį šiltu vandeniu ir švelnia valymo priemone. Visus priedus, prieš juos naudojant, būtina nuplauti (groteles, padėklą, indas skysčiams surinkti, iešmas ir pan.).

Prieš valant, prietaisą būtina išjungti ir ištraukti jo kištuką iš maitinimo lizdo.

KAIP NAUDOTIS TRADICINE ORKAITE

IPRASTAS KEPIMAS

Pasukite parinkties rankenėlę (C instr.) i simbolį ir nustatykite termostato rankenėlę (B instr.) arba pasukite komutatoriaus/termostato rankenėlę (A instr.) i norimos temperatūros nuostatą. Jei reikia pakaitinti, prieš dedant maistą i orkaitę, palaukite, kol išsijungs geltona termostato lemputė. Taip ijungiami apatinis ir viršutinis kaitinimo elementai, vienodai paskirstantys šiluma aplink maistą.

Šis kepimo būdas puikiai tinka visiems produktams kepti (mėsai, žuviai, duonai, picai, pyragams ir pan.).

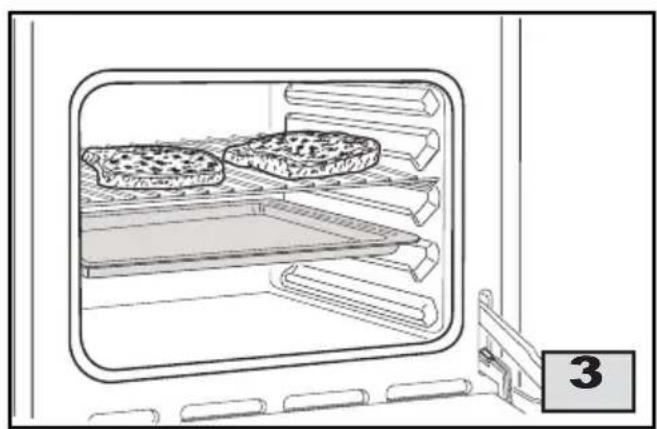

SKRUDINIMAS NAUDOJANT VIRŠUTINI KAITINIMO ELEMENTA

Pasukite parinkties rankenėlę (C instr. arba A) į simbolį ir nustatykite termostato rankenėlę (B instr), jei tokia yra, į maksimalią temperatūrą. Viršutinis vietinis kaitinimo elementas yra įjungtas ir tiesiogiai kaitina maistą. Ši funkcija itin praverčia skrudinant patiekalo paviršių ar duonos riekeles.

KEPIMAS NAUDOJANT APATINI KAITINIMO ELEMENTA

Pasukite parinkties rankenėlę (C instr.) i simboli ir nustatykite termostato rankenėlę (B instr.) i reikiamą temperatūrą. Palaukite 10 minučiu, tada iđėkite i vidu maistą. Apatinis kaitinimo elementas yra ijungtas.

Ši funkcija itin praverčia kepant maistą, kuriam ruošti naudojama nuosaiki paviršiaus temperatūra (pavyzdžiui, pyragai su uogienėmis ir vaisiais viršuje, sūrio pyragai, karamelė) arba puikiai iškepti jau gerai iš viršaus paskrudusius patiekalus. Ji taip pat labai tinka paruoštiems patiekalams pašildyti.

GRILIS

Pasukite parinkties mygtuka (C instr. arba A) i simbolj ir nustatykite termostato rankenėlę (B instr.), jeigu tokiya yra, i norimą temperatūrą. Pasirinkus šią funkcija, įsijungia viršutinis vidurinysis kaitinimo elementas, ir, šiluma nukreipiama tiesiai i maisto paviršiu (3 pav.).

Ši funkcija tinka ne tik kepimui ant grotelių, bet ir maistui arba duonos riekėms apskrudinti.

Grilio funkcija savaime jungia galinį iešmą. Kepant ant grotelių, būtina padėti skysčių surinkimo indą lašančiam padažui surinkti, kaip patariama skyriuje „KEPIMO PATARIMAL“.

KAIP NAUDOTIS ORKAITE SU VENTILIATORIUMI

ATITIRPDYMAS KAMBARIO TEMPERATÜROJE

Nustatykite pasirinkimo rankenėlę ties (C instr.) ženklu ir įdėkite į orkaite norimą atitirpdyti maistą. Trukmė priklauso nuo maisto kiekio ir rūšies.

Pasirinkus tik šią funkcija, įsijungs ventilatorius ir oras ims cirkuliuoti aplink sušaldytą maistą lėtai ji atitirpindamas. Ši funkcija ypač tinka vaisiams ir pyragams.

KEPIMAS SU VENTILIATORIUMI IR GALINÈS SIENELÈS KAITINIMO ELEMENTUI

Nustatykite pasirinkimo rankenėlę ties (C instr.) ženklu, o termostato valdymo rankenėlę (B instr.) – ties reikalinga temperatūra. Prieš įdedant maistą, reikia palaukite, kol išsijungs geltona termostato lemputė. Isijungia galinės sienelės kaitinimo elementas ir ventiliatorius tolygiai paskirsto šilumą. Orkaitė greitai įkaista ir vienu metu skirtinguose lygiuose galima kepti skirtingos rūšies maistą (žiūrėti 4 pav.). Šis kepimo būdas ypač tinka kepant pyragus.

GRILIS

Nustatykite pasirinkimo rankenėlę ties (C instr.) ženklu, o termostato valdymo rankenėlę (B instr.) – ties reikalinga temperatūra. Įsijungia viršutinės dalies kaitinimo elementas, ir, virš maisto tolygiai paskirstoma šiluma (3 pav.). Be grillo šiuo kepimo būdu galima lengvai apskrudinti kepamą maistą.

Būtina visada padėti skysčių surinkimo indą apačioje, kaip nurodyta skyriuje „KEPIMO PATARIMAI“.

Nustatykite pasirinkimo rankenėlę ties (C instr.) ženklu ir įdėkite į orkaitę norimą atitirpdyti maistą. Trukmė priklauso nuo maisto kiekio ir rūšies. Ijungus šią funkcija, įsijungs tik ventilatorius. Lengvas oro srautas aplink sušaldytą maistą lėtai atitirpdys jį. Ši funkcija ypač tinka vaisiams ir pyragams.

IPRASTAS KEPIMAS

Nustatykite pasirinkimo rankenėlę ties (C instr.) ženklu, o termostato valdymo rankenėlę (B instr.) – ties reikalinga temperatūra. Jei reikia pakaitinti, prieš dedant maistą į orkaitę, palaukite, kol išsijungs geltona termostato lemputė. Taip jungiami apatinis ir viršutinis kaitinimo elementai, vienodai paskirstantys šilumą aplink maistą. Šis kepimo būdas puikiai tinka visiems produktams kepti (mėsai, žuviai, duonai, picai, pyragams ir pan.).

IPRASTAS KEPIMAS + VENTILIATORIUS

Nustatykite pasirinkimo rankenėlę ties (C instr.) ženklu, o termostato valdymo rankenėlę (B instr.) – ties reikalinga temperatūra. Jei reikia pakaitinti, prieš dedant maistą į orkaitę, palaukite, kol išsijungs geltona termostato lemputė. Taip jungiami apatinis ir viršutinis kaitinimo elementai, o ventiliatorius vienodai paskirsto šilumą aplink maistą. Šis derinys tinka greitam kepimui, todėl galima naudoti daugiau lėkščių skirtinguose orkaitės lygmenyse (4 pav.).

GRILIS

Nustatykite pasirinkimo rankenėlę ties (C instr.) ženklu, o termostato valdymo rankenėlę (B instr.) – ties pageidaujama temperatūra. Pasirinkus šią funkcija, įsijungia viršutinis vidurinysis kaitinimo elementas, ir, šiluma nukreipiama tiesiai į maisto paviršių (3 pav.). Ši funkcija tinka ne tik kepimui ant grotelių, bet ir maistui arba duonos riekėms apskrudinti. Grilio funkcija savaime įjungia galinį iešmą. Kepant ant grotelių, būtina padėti skysčių surinkimo indą lašančiam padažui surinkti, kaip patariama skyriuje „KEPIMO PATARIMAL“.

GRILIS SU VENTILIATORIUMI

Nustatykite pasirinkimo rankenėlę ties (C instr.) ženklu, o termostato valdymo rankenėlę (B instr.) – ties pageidaujama temperatūra, kaip nurodyta 14 puslapyje esančioje lentelėje. Pasirinkus šią funkcija, įsijungia viršutinis vidurinysis kaitinimo elementas, ir, ventilatorius tolygiai paskirsto šilumą. Šis procesas sušvelnina tiesiogiai į maisto paviršių nukreipiamą karštį ir sumažina temperatūrą. Todėl patariama jį naudoti tolygiai auksiniam ir traškiam paviršiui gauti, tinka sveikoms žuvims ir paukščiams kepti. Kepant ant grotelių, būtina padėti skysčių surinkimo indą lašančiam padažui surinkti, kaip patariama skyriuje „KEPIMO PATARIMAI“.

Pyragai, sausainiai ir duona

• Prieš kepant duoną ar pyragus, orkaitę pakaitinkite bent 15 minučių.
• Kepant, nevarstykite orkaitės durų, nes šaltas oras sustabdys kilimą.
• Iškepus, išjunkite orkaitę ir leiskite pyragui pastovėti 10 minučių.
• Pyragams kepti nenaudokite emaliuoto orkaitės padėklo ar skysčių surinkimo indo. Naudokite tam tinkamus orkaitės indus.
• Kaip nustatyti, ar pyragas jau iškepė? Likus 5 minutėms iki kepimo pabaigos, į pyrago paviršių įkiškite medinį dantų krapštuką. Jei ant jo neprilipo pyrago, vadinasi, jis iškepęs.
• Kas, jei pyragas sukrito? Kitą kartą reikia naudoti mażiau skysčio arba sumażinti temperatūrą mażdaug 10°C.
• Kas, jei pyragas per sausas? Pradurkite pyraga dantu krapštuku ir įlašinti kelis lašus vaisiu sulčiu arba likerio. Kitą kartą padidinkite kepimo temperatūrą maždaug 10°C ir nustatykite trumpesnij kepimo laika.
• Kas, jei pyrago paviršius per tamsus? Kitą kartą padėkite pyragą ant žemesnės lentynos ir kepkite žemesnėje temperatūroje ilgesnį laika.
• Jei jo paviršius sudegė? Nupjaukite sudegusi sluoksnį ir apibarstykite cukrumi arba papuoškite kremu, džemu, grietinėle ar pan.
• Jei pyrago apačia per tamsi? Kitą kartą reikia jį padėti ant aukštesnės lentynos ir kepti žemesnėje temperatūroje.
• Jei pyrago ar duonos paviršius atrodo iškepęs, o vidus - ne: kitą kartą naudoti mažiau skysčio, kepti žemesnėje temperatūroje ir ilgesnį laikotarpį.
• Jei pyrago nejmanoma išimti iš skardos/indo? Apveskite peiliu aplink kraštus, uždėkite ant pyrago paviršiaus drėgną skepetą ir apverskite skardą. Kitą kartą skardos paviršiu tolygiai ištepkite riebalais ir pabarstykite miltais ar duonos trupiniais.
• Jei biskvito nejmanoma išimti iš kepimo padėklo: padėklą trumpam vėl įdėkite į orkaitę ir prieš atvėstant pakelkite biskvitą. Kitą kartą naudokite kepimo popierių, kad vėl taip nenutiktų.

Valgiai – mèsa:

• Gaminant valgius, kuriems iškepti daugiau nei 40 minučių, orkaitę reiki išjungti 10 minučių prieš iškepant valgiui visai likusiai šilumai sunaudoti ir energijai sutaupyti.
• Kepsnys bus sultingesnis, jei kepsite uždarytame inde, ir traškesnis, jei kepsite inde, neuždengtu dangčiu.
• Baltai mėsai, paukštienai ir žuviai kepti paprastai reikalinga vidutinio karščio temperatūra (žemesnė negu 200°C).
• Raudonai mėsai, kuri dažnai kepama kaip „žalia“, kepti reikalinga aukšta temperatūra (virš 200°C) ir ilga trukmė.
• Norint iškepti gardesnę mėsą, įdėkite rūkytos kiaulienos ir prieskonių.
• Jei kepsnys kietas ir sausas: kitą kartą mėsą reikia ilgiau palaikyti marinate.
• Jei kepsnio paviršius arba apačia yra per tamsi: kitą kartą kepant, mėsą reikia kepti ant aukštesnės arba žemesnės lentynos, sumažinti temperatūrą ir kepti ilgiau.
• Kepsnys neiškepė? Supjaustykite griežinėliais, išdėliokite ant kepimo padėklo su padažu ir pabaikite kepti.

Kepimas ant grotelių

• Prieš kepant maistą ant grotelių, jį reikia saikingai pašlakstyti riebalais ir pabarstyti prieskoniais.
• Kepant mėsa, būtina visada naudoti skysčius surenkantį indą (žiūrėkite 3 pav.). ľ skysčių surinkimo indą reikia įpilti truputį vandens. Tada riebalai ir padažai nedegs ir neskleis nemalonaus kvapo ir dūmų. Kepant, įpilkite daugiau vandens garavimui kompensuoti.
• Apkepus vieną pusę, kepamą maistą reikia apversti.

Aliuminis ims rūdyti, jei susilies su maiste esančiomis arba kepimo metu įpilamomis (actas, citrinos sultys) organinėmis rūgštimis. Todėl patariama maisto nedėti tiesiai ant aliumininių ar emaliuotų padėklu, o ant kepimui orkaitėje tinkamo popieriaus.

MAISTO GAMINIMO/KEPIMO LENTELÉ

MAISTAS	Svoris, kg	Orkaitės lentynos padėtis nuo apačios	KEPIMAS ESANT NATŪRALIAI KONVEKCIJAI		KEPIMAS ESANT PRIVERSTINEI KONVEKCIJAI (SU VENTILIATORIUMI)		PASTABOS
			Temperatūra, °C	Kepimo laikas, minutėmis	Temperatūra, °C	Kepimo laikas, minutėmis
MĖSA							Kepimo skarda arba kitas indas ant orkaitės lentynos
Kepta veršiena	1	2	200-225	100-120	190	100-120
Kepta jautiena	1	1	200-225	40-50	190	40-50
Kepta kiauliena	1	2	200-225	100-120	190	100-120
Kepta aviena	1	1	200-225	100-120	190	100-120
ŽVĖRIENA
Keptas kiškis	1	2	225 - maks.	50-60	225 - maks.	50
Keptas fazanas	1	2	225 - maks.	60-70	225 - maks.	60
Kepta kurapka	1	2	225 - maks.	50-60	225 - maks.	50
PAUKŠTIENA
Keptas viščiukas	1	2	200-225	80-90	190	70-80
Keptas kalakutas	1	2	200-225	100-120	190	90-110
Kepta antis	1	2	200-225	90-110	190	80-100
ŽUVIS
Kepta žuvis	1	2	200	30-35	170-190	25-30
Troškinta žuvis	1	2	175	20-25	160-170	15-20
KEPT MAKARONAI
Lazanija	2,5	1	210-225	60-75	225 – maks.	30-40
Cannelloni	2,5	1	210-225	60-75	225 – maks.	30-40
PICA	1 2 225 - maks. 25-30 225 - maks. 20-25
DUONA	1 2 225 - maks. 20-25 220 20
TEŠLA							Kepimo padėklas ant orkaitės lentynos
Paprastas biskvitas		2	190	15	170-190	15
Trapi tešla		2	200	20	190-200	20
Viktorijos biskvitas	0,8	2	200	40-45	190-200	40-45
PYRAGAI							Pyragų skarda ant orkaitės lentynos
„Angel“ pyragas	0,8	2	190	52	170-190	45
Vaisinis pyragas	0,8	2	200	65	190-200	65
Šokoladinis pyragas	0,8	2	200	45	190-200	45

Lentelėse pateikiamos vertės (temperatūra ir kepimo trukmė) yra apytikrės ir gali skirtis atsižvelgiant į kiekvieno asmens kepimo įgūdžius. Šioje lentelėje pateikiama kepimo trukmė tik ant vienos lentynos. Jei kepate su ventiliatoriumi ir naudojate daugiau negu vieną lentyną (įdedamos 1 ir 3-ios padėties lentynos), kepimo trukmė pailgės maždaug 5 – 10 minučių.

KEPIMO ANT GROTELIŲ LENTELĖ

MAISTAS	Svoris, kg	Orkaitės lentynos padėtis nuo apačios	KEPIMAS ESANT NATŪRALIAI KONVEKCIJAI			KEPIMAS ESANT NENATŪRALIAI KONVEKCIJAI(su ventilatoriumi)
			Temperatūra, °C	Kepimo laikas, minutėmis		Temperatūra, 2-a pūse	Kepimo laikas, minutėmis
				1-a pusė 2-a pusė 1-a pusė
MĖSA Muštinis Žlėgtainis Viščiuko pusė (po 0,5 kg)	0,500,151	2-32-32-3	225-Max225-Max225-Max	12-15520-25	12-15520-25	200200200	10518	10518
ŽUVIS Upėtakis Jūrų liežuvis	0,420,20	2-32-3	225-Max225-Max	1810	1810	200200	107	107
DUONA Skrebutis		3 225-	Max 2-3 2-3 200	2-3 2-3

Lentelėse pateikiamos vertės (temperatūra ir kepimo trukmė) yra apytikrės ir gali skirtis atsižvelgiant į kiekvieno asmens kepimo įgūdžius.

Kepimo ant grotelių trukmė gali skirtis priklausomai nuo mėsos storio ir asmeninio skonio.

VALYMAS IR PRIEŽIŪRA

• Prieš atlikdami bet kokius priežiūros darbus ar prieš valydami išjunkite prietaisą iš elektros tinklo.
• Prietaisui valyti nenaudokite jokio valytuvo, valančio garais.
• Neplaukite dalių, jeigu jos yra karštos.
• Niekada nenaudokite abrazyvinių miltelių, šveitiklių ar agresyvių purškiamuju priemonių.
• Nepalikite ant paviršiaus né minutei acto, kavos, pieno, sūraus vandens ar citrinų, pomidorų sulčių.

Visas išorines orkaitės dalis (nerūdijančio plieno, šonines plokštes, durelių stikla) reikia dažnai valyti švelnia valymo priemone ir trupučiu vandens, tada sausai nušluostyti minkštu skudurėliu.

Nenaudokite šiurkščių ar abrazyvinių medžiagų, aštrių metalinių šveitiklių orkaitės durelių stiklui valyti, nes tokios priemonės gali subraižyti stikla, dėl to stiklas gali skilti.

Šalindami dėmes ar klijų nuo lipduko likučius nenaudokite kvapiųjų ar alifatinių tirpalų dažytiems ar nerūdijančio plieno paviršiams.

VIDINÈS ORKAITÈS DALYS

Patariame išvalyti orkaitę po kiekvieno naudojimo. Pašalinkite kepimo liekanas, tokias kaip riebalai arba cukrus, nes kitą kartą pridegusios jos gali tapti apkalkėjimų arba neišimamų dėmių bei nemalonių kvapų priežastimi. Valymas turi būti visada atliekamas prie drungnos orkaitės muilinu vandeniu, atidžiai išskalaujant ir nepriekaištingai išdžiovinant orkaitės sienėles. Visada nuplaukite ir panaudotus priedus.

Nepurkškite ir neplaukite elektrinių kaitinimo elementų ir termostato valikliai, kurių sudėtyje yra rūgščių (žr. informacinę etiketę ant naudojamo produkto). Gamintojas neatsako už žalą ir gedimus dėl netinkamo valymo.

ORKAITÈS TARPINÈ

Orkaitės tarpinė yra labi svarbi jos tinkamam veikimui ir funkcionavimui. Mes patariame:

• valyti ją nenaudojant šveičiamuju įrankių ar valiklių;
• reguliariai tikrinti jos būklę.

Jei tarpinė sukietėjo arba yra pažeista, reikia kreiptis į artimiausią techninės priežiūros centra ir nenaudoti orkaitės, kol ją suremontuos.

ORKAITÈS LEMPUTÈS PAKEITIMAS (5 pav.)

Dėmesio! Prieš keisdami lemputę, įsitikinkite, kad prietaisas yra išjungtas ir jums nėra grėsmės gauti elektros šoką.

Jei reikia pakeisti orkaitės lemputę (L), naujosios techniniai duomenys turi atitikti aprašytuosius 16 puslapyje, ir turi būti atspari aukštai temperatūrai (300°C).

Atsukite stiklinį apsauginį dangtį (C) prieš laikrodžio rodyklę ir pakeiskite lemputę. Rūpestingai įdėkite lemputę ir jsukite laikrodžio rodyklės kryptimi.

Problemos dažniausiai atsiranda dėl netinkamos priežiūros ir gali būti lengvai išsprendžiamos be techninės pagalbos.

Potenciali PROBLEMA	Galimas SPRENDIMAS
Orkaitė neveikia	Patikrinkite, ar įkištas maitinimo kištukas į lizdą.Patikrinkite, ar valdymo rankenėlės nustatytas ties tinkama padėtimi, ir, ar įjungta programavimo prietaiso rankinio valdymo funkcija; tada pakartokite instrukcijose aprašytą procedūrą.Patikrinkite elektrinės apsaugos sistemos jungiklius (RCD). Jei sistema sugedo, reikia kreiptis į elektrika.
Kepant, termostato šviesos diodas nebeužsidega	Termostato valdymo rankenėlę nustatykite ties aukštesne temperatūra.Nustatykite pasirinkimo rankenėlę ties kita funkcija.
Neužsidega orkaitės lemputė	Nustatykite pasirinkimo rankenėlę ties kita funkcija.Patikrinkite, ar tinkamai įsukta orkaitės lemputė.Jei ji perdegė, reikia nupirkti specialią atsparią aukštai temperatūrai lemputę ir įsukti laikantis 15 puslapyje nurodytų instrukciju.

5. TECHNINÉS SAVYBÈS

REIKALINGI MAŽIAUSI MATMENYS ORKAITEI IMONTUOTI (6 pav.)

Aukštis, mm	Plotis, mm	Gylis, mm	Tūris, dm3
570	560	550	53

ELEKTRINÈS DALYS

APIBÜDINIMAS	Nominalüs duomenys
Apatinis orkaitės kaitinimo elementas	1400 W
Viršutinis orkaitės kaitinimo elementas	700+1800 W
Galinis orkaitės kaitinimo elementas	2000 W
Grilis	1800 W
Orkaitės lemputė	15 W - E 14 - T300
Vėsinantis ventiliatorius	18..22 W
Galinio kaitinimo elemento ventiliatorius	25..29 W
Maitinimo kabelis	H05 RR-F 3x 1.5 mm ^2

TECHNINÉ INFORMACIJA

Visus šiame instrukcijų skyriuje nurodytus montavimo ir techninės priežiūros darbus turi atlikti tik kvalifi kuoti specialis Gamintojas neatsako už asmenų sužalojimą ar turto apgadinimą, jei prietaisas netinkamai sumontuojamas, prižiūrimas ar eksploatuojamas.

• Išpakavus orkaitę ir pagalbinius įrenginius, reikia kruopščiaipatikrinti, arprietaisasyranepriekaištingos būklės. Iškilus abejonėms, prietaiso nenaudokite ir nedelsiant praneškite artimiausiam techninės pagalbos centrui.
• Kai kurios ant prietaiso montuojamos detalės yra apsaugotos polietileno plėvele. Prieš naudojant prietaisą, šią apsaugą būtina nuimti. Norint nuimti plėvele, naudokite peilį ar smeigtuką.
• Kad orkaitė nejudėtu, reikia prilaikyti durų rankeną.

Visos pakuotei naudojamos medžiagos (kartoninės dėžės, maišai, polistireno puta, vinys ir pan.) turi būti nepasiekiamos vaikams, nes jos kelia grėsmę. Visos pakuotei naudojamos medžiagos yra aplinkai nekenksmingos ir perdirbamos (mediniai rėmai yra neapdoroti cheminėmis medžiagomis, 80-100% kartoninių dėžių galima perdirbti, apsauginiai maišeliai gaminami iš polietileno (PE), juostos iš polipropileno (PP), o apsauginiai laikikliai iš polistireno putų plokščių (PS) be chloro – fl uoro karbidų. Atliekas galima perdirbti ir, jas perdirbant, galima sutaupyti naujų žaliavinių medžiagų ir sunaikinti didesnį kiekį atliekų. Todėl mes patariame grąžinti pakuotę parduotuvei, kurioje pirkote prietaisą, arba nuvežti į atliekų surinkimo tarnybą. Dėl artimiausios tarnybos teirautis vietiniame centre.

ISPÈJIMAI

• Kadangi tai – įmontuojama orkaitė, būtina patikrinti, ar prietaisą supančios sienos ir skydai yra atsparūs aukštai temperatūrai 70 K.
• Be to, reikia patikrinti, ar laminuoto plastiko dangos klijai irgi yra atsparūs aukštai, maždaug 150°C temperatūrai, kad neatsiklijuotų laminuota danga.

ORKAITÈS MONTAVIMAS IR TVIRTINIMAS

Orkaitę galima įmontuoti spintelėje ar balda, kurio matmenys turi atitikti parodytuosius 6 pav.

Tinkamai ventiliacijai užtikrinti reikia nuimti užpakalinę baldo plokšte arba padaryti angą (A), kaip parodyta 6 pav.

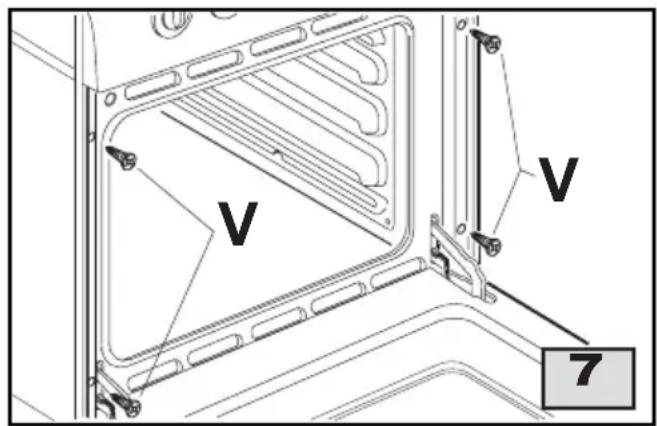

ldeti prietaisą ir priveržkite jį sraigtais (V) (7 pav.).

Orkaitė turi stovėti ant kieto pagrindo, galinti išlaikyti visą jos svorį, nes prietaisui priveržti spintelėje ar balde naudojami tik sraigtai.

PRIJUNGIMAS PRIE ELEKTROS TINKLO

Elektros jungtys turi būti atliekamos laikantis patvirtintų standartų ir normatyvinių aktų.

Prieš ijungiant orkaitės maitinimą, būtina patikrinti, ar:

• sistemos ir elektros lizdu srovės stiprumas atitinka didžiausią prietaiso galią (žiūrėti informacinę lentelę ant orkaitės užpakalinės dalies ir prietaiso instrukcijose);
• lizdas ar sistema yra tinkamai jžeminta pagal patvirtintus standartus ir įstatymus; jei nesilaikoma šių reikalavimų, prietaisas nebetenka garantijos.
• Naudojamas elektros lizdas arba daugiapolinis jungiklis yra lengvai pasiekiami instaliuojamo prietaiso atžvilgiu.

Jungiant prie maitinimo lizdo, reikia:

- Pritvirtinkite prie maitinimo kabelio įprastą atitinkamo krūvio, nurodyto ant informacinės lentelės, kištuką. Sujungti laidus laikantis tolimesnių nurodymų. Būtina atkreipti dėmesį i įžeminimo laidą, kuris turi būti ilgesnis negu faziniai laidai:

raidè L (fazè) = rudas laidas

raidè N (neutralus) = mélynas laidas

ženklas ⊕ (ižeminimas) = žalias/geltonas laidas

• Maitinimo kabelj būtina nutiesti kuo toliau nuo karščio šaltinio, o jo temperatūra turi būti žemesnė negu 75 K.
• Reikia stengtis nenaudoti adapterių ar šuntų, nes dėl netinkamu jungčių orkaitė gali pavojingai perkaisti.

Kai jungiama tiesiai prie maitinimo šaltinio, reikia:

- Sumontuoti daugiapolj jungiklj, kuris gali atlaikyti prietaiso apkrova, su mažiausia 3 mm tarpais tarp kontaktų. Ižeminimo laido neturi užspausti jungiklis.

TECHNINĖ PRIEŽIŪRA

Prieš keičiant detales, būtina išjungti prietaiso maitinimą.

ELEKTRINIŲ DALIŲ KEITIMAS

• Dėl orkaitės lemputės keitimo žiūrėti instrukcijų 15 pusląpj.
• Norint pasiekti kitas elektrines dalis, orkaitę būtina atsukti ir išimti iš korpuso (V) (žiūrėti 7 pav.). Išēmus orkaitę, galima pasiekti šilumos plokštę (T) (8 pav.).
• Jei reikia pakeisti maitinimo kabelj, jžeminimo laidas turi būti ilgesnis negu faziniai laidai ir būtina laikytis visų skyriuje “ELEKTRINĖS JUNGTYS” pateiktų instrukcijų.
• Nuimkite galini apsaugos skydą (Q) pavaros varikliui, kaitinimo elementams, temperatūros ribotuvui ir lemutės laikikliui pasiekti (8 pav.).
• Norint pakeisti lemputės laikikli (P) (5 pav.), atsukite apsauginį stiklinį gaubtą (C), nuimkite laikiklius (M) ir ištraukite lemputės laikikli iš orkaitės.
• Norint pakeisti termostata, komutatorių, programavimo prietaisą ir kontrolines lemputes, reikia išimti apsauginę dėže (S) (8 pav.). Norint atlaisvinti keičiamas detales, reikia išimti valdymo rankenėles ir atsukti sraigtus.
