브랜드	Philips
모델	Ultinon Pro9000 11012U90CWX2
제품 카테고리	자동차 LED 헤드라이트 전구
호환 전구 타입	H1, H3, H4, H7, H11, HB3, HB4, FOG, HIR2
광원	LED (Philips Ultinon)
색온도	6000K (차가운 백색)
광속 (램프당)	약 2500 루멘 (한 쌍: 5000 lm)
입력 전압	12V DC
소비 전력	~40W (램프당)
방열판 재질	알루미늄 (수동 냉각)
방수 등급	IP67 (추정, 드라이버 밀봉)
수명	최대 30,000시간
작동 온도	-40°C ~ +85°C
크기 (길이 x 너비 x 높이)	약 70mm x 30mm x 90mm (방열판 포함 전구)
무게 (단일 램프)	약 120g (드라이버 포함)
디밍 가능	아니오 (디밍 불가)
인증	CE, ECE (추정)
패키지 구성	LED 버너 2개, 드라이버 2개, 육각 렌치 1개, 케이블 타이 8개, 제품 매뉴얼
보증	1년 (제조사 보증)

자주 묻는 질문 - Ultinon Pro9000 11012U90CWX2 PHILIPS

Philips Ultinon Pro9000과 호환되는 차량 전구 타입은 무엇인가요?

Philips Ultinon Pro9000 11012U90CWX2는 H1, H3, H4, H7, H11, HB3, HB4, FOG 및 HIR2 전구 타입과 호환됩니다. 차량 매뉴얼을 확인하여 올바른 전구 크기를 확인하세요.

H4 및 H7 LED 전구는 어떻게 설치하나요?

중앙 링을 돌려 빼내고, 헤드램프에 중앙 링을 설치 및 고정한 후 LED 전구를 돌려 멈출 때까지 삽입 및 고정한 다음 전원선을 연결합니다. H7의 경우 최적의 빔 패턴을 위해 LED PCB가 수직이 되도록 LED 전구를 돌리세요.

중앙 링 조정이 필요한 이유는 무엇인가요?

중앙 링 조정은 LED 전구가 램프 하우징 내에서 수직 방향이 되도록 합니다. 제공된 육각 렌치를 사용하여 두 개의 기준 나사를 안쪽으로 조이고, 중앙 링 위로 버너를 회전시킨 후 나사를 바깥쪽으로 조입니다. 중앙 링을 아래로 당겨 쉽게 조정하세요.

추가 어댑터 없이 이 전구를 차량에 사용할 수 있나요?

대부분의 차량은 어댑터 없이 작동합니다. 경고등이나 깜박임이 발생하면 할로겐 전구의 부하를 시뮬레이션하기 위해 Philips LED CANbus 어댑터가 필요할 수 있습니다. 매뉴얼은 설치 후 대시보드 경고가 있는지 확인할 것을 권장합니다.

올바른 빔 성능을 어떻게 보장하나요?

올바른 빔 성능을 위해서는 버너가 수직 위치에서 LED가 좌우로 빛을 방출해야 합니다. 빔은 눈부심을 줄이고 가시성을 높이기 위해 명확한 컷오프 라인이 있어야 합니다. 빔 패턴이 잘못된 경우 중앙 링 내에서 LED를 회전시키거나 링 각도를 조정하세요.

H11 또는 FOG 전구를 설치할 때 어떤 주의사항이 있나요?

H11/FOG 전구는 분해하지 마십시오. 작은 스프링이 풀릴 수 있으며 재조립에는 특수 공구가 필요합니다. 설치 중에는 중앙 링을 방열판과 버너 쪽으로 누르고 있으십시오. 조정 후 나사 상단이 중앙 링 표면과 평평한지 확인하십시오.

H1 및 H3용 전구는 어떻게 설치하나요?

먼저, 램프 하우징 내부에 드라이버 박스를 고정합니다. 그런 다음 방열판을 버너에서 풀고, 버너를 램프 하우징에 고정한 후 방열판을 버너에 다시 조이고, 드라이버-버너 간 및 드라이버-전원 소켓 간 케이블을 연결합니다.

LED 전구가 작동하지 않으면 어떻게 해야 하나요?

전원 커넥터가 잘 연결되었는지 확인하고, 차량 헤드라이트 스위치가 켜져 있는지 확인하며, 배터리에 충분한 전압이 있는지 확인하십시오. 문제가 지속되면 문제 해결 섹션을 참조하거나 Philips 지원팀에 문의하십시오.

Philips Ultinon Pro9000 전구는 방수인가요?

전구는 방수 드라이버와 밀봉 개스킷으로 설계되었습니다. 설치 후 누출 위험을 줄이기 위해 방수 개스킷이 올바르게 장착되었는지 확인하십시오. 전구 자체는 잠수할 수 없지만 올바르게 설치하면 비와 세차를 견딜 수 있습니다.

이 제품의 보증 범위는 무엇인가요?

Philips는 재료 및 제조상의 결함에 대한 보증을 제공합니다. 보증은 부적절한 설치, 오용 또는 외부 요인으로 인한 손상을 보장하지 않습니다. 보증 청구를 하려면 구매 증명서를 제시하고 Philips 자동차 웹사이트를 방문하거나 지역 Philips 대리점에 문의하십시오.

사용 설명서 Ultinon Pro9000 11012U90CWX2 PHILIPS

본 제품을 구매해 주셔서 감사합니다. 장기간 사용을 위해 사용하기 전에 본 사용 설명서를 주의 깊게 읽으십시오. 읽은 후에는 언제든지 참고할 수 있도록 사용 설명서를 안전하게 보관하십시오.

목차

포장 목록 42

중요 정보....42

H4 및 H7 설치 44

FOG, H11, HIR2, HB3, HB4 설치 45

센터 링 조정 47

HIR2, HB3, HB4, H11, FOG 센터 링 조정 47

H11 및 FOG 주의 사항 49

H1 및 H3 설치 50

정확한 빈 성능 52

문제 해결....52

재활용,보증,서비스 53

1 포장 목록

품목 설명		H7, H4 H11, FOG,HIR2		HB3 H1, H3		HB4
	Ultinon Pro 램프 버너(방열기 포함) x 2	√	√	√	√	√
	드라이버 x 2				√
	육각렌치 x 1		√	√	√
	플라스틱 타이 x 8				√
	추가 HB4 O-Ring x 2			√		√
	제품 설명서 x1	√	√	√	√	√

2 중요함

Ultinon Pro 래프를 설치하기 전에 사용설명서를 주의 깊게 읽으십시오.

주의사항

• Ultinon Pro 래프를 설치하기 전에 래프가 파손 또는 고장이 나지 않았는지, 바닥에 떨어지지 않았는지 확인하십시오. 이러한 상태가 하나라도 있으면 LED 전구를 차량에 설치하지 마십시오.
• Ultinon Pro 램프 버너는 온도가 매우 높을 수 있습니다. 종이, 천 또는 기타 소재 등의 가연성 물질을 LED 전구 근처에 두지 마십시오.
  ·LED 전구를 화염에 노출되거나 연소가 발생하기 쉬운 곳(예:주유소)에 가까이 하지 마십시오.
  ·LED 전구를 먼지가 많은 곳에 가까이 하지 마십시오.

경고

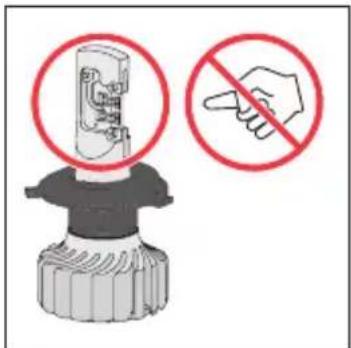

- 버너 본체와 LED 표면의 온도가 매우 높아질 수 있습니다. 심각한 화상을 입을 수 있으므로 이 부위를 손으로 만지거나 피부에 닿지 않도록 하십시오. LED 리본 본딩 영역을 만지지 마십시오! (아래 그림 참조)

· 전원이 켜져 있는 LED는 빛의 강도가 매우 높습니다. 눈의 손상을 방지하기 위해 빔을 직접 들여다보지 마십시오.

· 헤드라이트를 컨 상태로 세차를 하지 마십시오. 온도가 변하면 LED 헤드라이트가 손상되거나 예기치 않게 반응할 수 있습니다.

·LED전구의 표면이 먼지나 기름에 노출되거나 표면이 충격을 받거나 손상되지 않도록 하십시오.

·어린이의 손이 닿지 않는 장소에 보관하십시오.

·경고-이 영역을 만지지 마십시오

·합법적인 판매 채널을 통해 제품을 구하십시오.

-설치 후 하이 빈,로우 빈,플래시 기능 및 대시보드의 기타 전기 장비가 작동하는지,경고가 발생하지 않는지 점검하십시오.비정상적으로 작동할 경우 필립스 LED CANbus 어댑터가 해결책이 될 수 있습니다.

·설치 후 누수 위험을 줄이기 위해 방수 개스킷이 올바르게 장착되었는지 확인하십시오.

· 특히 방열기 근처에서 케이블을 과도하게 구부리지 마십시오.

3 H4 및 H7의 설치 단계

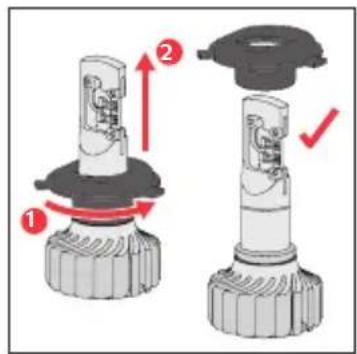

· 센터 링을 비틀어 당입니다

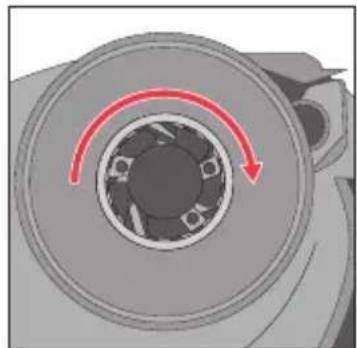

·헤드램프에 센터 링을 설치하고 고정합니다

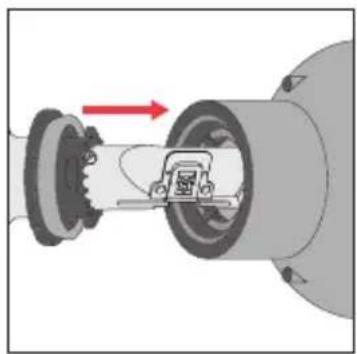

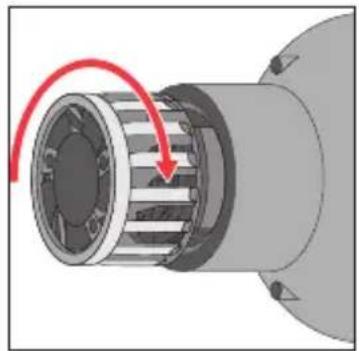

·끝까지 돌려 LED 전구를 삽입하고 고정합니다

- H7 한정 선택 사항 – 빔 패턴은 LED 전구를 회전하여 최적화할 수 있습니다. LED PCB는 수직이어야 합니다

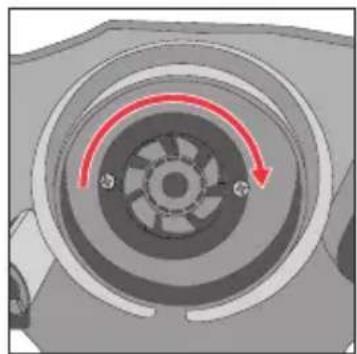

·조명 기구 내부에 전구를 설치합니다.

- 기존에 설치된 전구의 종류가 HB4인 경우 빨간색 O-링을 검은색 O-링으로 교체하십시오. (HB4 = 검은색 O-링, HB3 = 빨간색 O-링)

· 전구가 조명 기구 내부의 수직 위치에 있지 않은 경우 아래 지침에 따라 센터 링 각도를 조정하십시오.

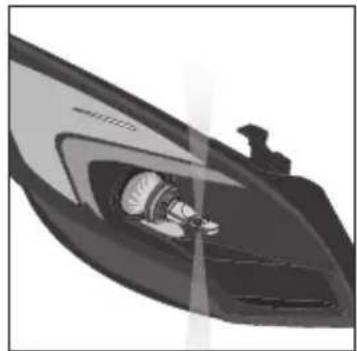

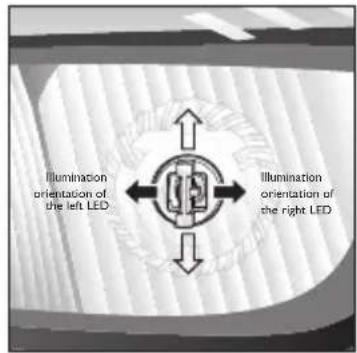

·LED가 왼쪽 및 오른쪽으로 빛을 방출하고 버너가 수직 위치에 있는지 확인합니다

HIR2, HB3, HB4, H11 및 FOG의 센터 링 정렬

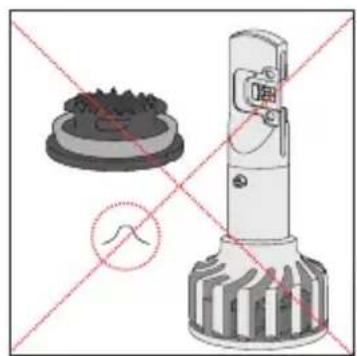

·전구가 수직이 아닙니다(권장하지 않음)

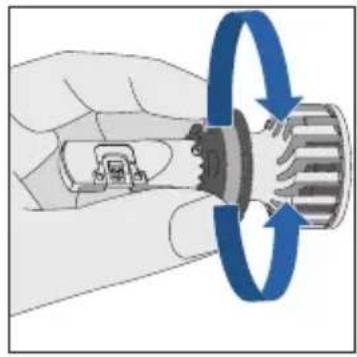

·육각렌치로 두 개의 기준 나사를 안쪽으로 돌립니다.

·두 개의 기준 나사를 바깥쪽으로 돌립니다.

·쉽게 조정하고 나사를 쉽게 빼려면 중앙 링을 아래쪽으로 당길 때 힘을 가해야 합니다.

·전구가 수직입니다(권장)

· 분해하지 마십시오. 작은 구성 부품(스프링)이 느슨해질 위험이 있습니다

· 분해하지 마십시오. 재조립하려면 특별한 공구가 필요합니다

· 센터 링을 방열기와 버너 쪽으로 계속 누르고 있습니다.

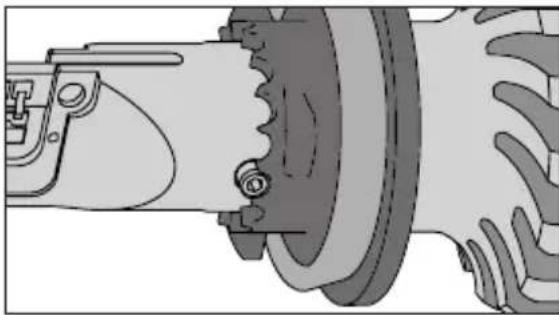

·조정 후 나사 상단이 센터 링 표면과 높이가 같아야 합니다

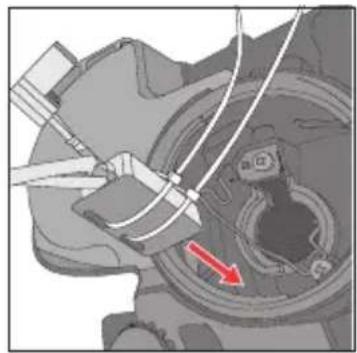

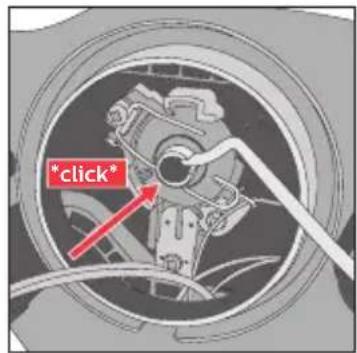

· 먼저 조명 기구 안에 드라이버 박스를 고정합니다.

·방열기를 돌려 버너에서 분리합니다

· 드라이버와 버너, 드라이버와 전원 소켓 사이의 케이블을 연결합니다.

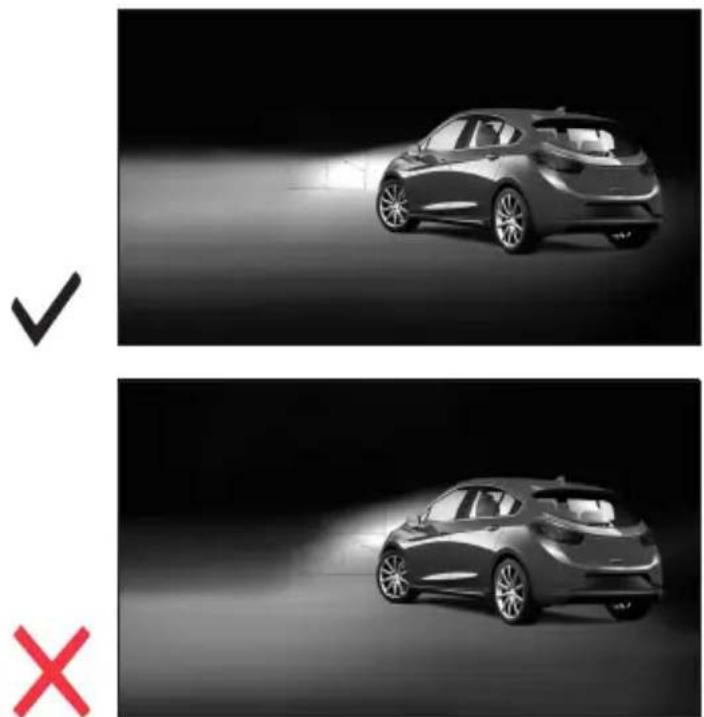

· 컷오프가 깨끗한 정확한 빔 원거리에서의 우수한 시야 눈부심이 적어 운전자 및 교통안전 향상

4 문제 해결

Ultinon Pro가 작동하지 않는 경우 다음 작업을 수행하십시오.

1. 전원 커넥터가 제대로 연결되어 있는지 확인합니다.
   2.차량 헤드라이트 스위치가 "ON" 위치에 있는지 확인하십시오.
   3.차량 배터리에 Ultinon Pro에 공급할 전원이 충분히 있는지 확인하십시오

5 재활용

이 제품은 재활용 및 재사용이 가능한 고품질의 자재 및 구성품으로 설계 및 제조되었습니다. 제품에 부착된 다음 기호는 제품이 유럽 지침 2002/96/EC를 준수함을 나타냅니다.

제품을 기타 폐기물과 함께 폐기하지 마십시오. 해당 지역의 전기 및 전자 제품 분리수거 규정에 대해 문의하십시오. 사용한 제품을 올바르게 폐기하면 환경 및 인류의 건강을 유해한 영향으로부터 보호할 수 있습니다.

6 보증 및 서비스

제품에 문제가 있거나 서비스나 정보가 필요한 경우 www.philips.com/automotive를 방문하시거나 해당 국가의 필립스 콜 센터에 문의하십시오.

해당 국가에 콜 센터가 없는 경우 필립스 대리점에 문의하십시오.

보증 규정

필립스는 운송, 보관, 부적절한 설치, 유지 관리, 내부 또는 외부의 부적절한 환경, 오용, 남용, 부주의, 사고, 개조, 변조, 무단 액세서리 부착, 상품 변경 또는 소재 및/또는 제조상의 결함을 구성하지 아니하는 기타 모든 조건으로 인해 발생한 결함이나 손상에 대해 제품을 보증하지 않습니다. 본 보증에 따른 필립스의 전적인 책임은 구매자가 해당 사항을 즉시 필립스에 서면으로 통보했으며 이 보증의 조항을 준수한 경우 보증 기간 동안 결함이 발생한 제품을 당사의 선택에 의거하여 수리 또는 교체하는 것입니다.

보증을 청구하는 경우 구매 증거와 함께 다음 정보를 제공하십시오.

이름____ 주소____

전화____ 우편 번호____

구매처:(판매 대리점의 이름과 위치를 입력하십시오)

Lumileds는 이 제품의 보증인입니다.
