제품 유형	벽걸이 키트
호환 브랜드	LG
모델 번호	ACC-W-EH5C
용도	사이니지 디스플레이 장착
재질	강철(추정)
포함된 나사	M4 x L16, M4 x L8, M3 x L4.5, Φ4 x L10, 3 x L6, 3 x L10, M3 x L4.5, M4 x L8, 앵커 볼트
필요 도구	8mm 콘크리트 드릴 비트, 해머 드릴, 토크 렌치
설치 인원	2명 이상 필요
지원 벽면 유형	콘크리트, 경량 콘크리트, 경/연질 석재, 벽돌, 셀룰러 블록(석고보드나 MDF 제외)
최대 하중 용량	고정점당 인장 70kgf(686N), 전단 100kgf(980N)
드릴링 깊이	80mm – 100mm
나사 토크	45kgf·cm – 60kgf·cm
포함 구성품	브래킷, T-con 박스 커버, 케이블(16/22핀, HDMI), 케이블 홀더, 잭 커버, 장착 브래킷
케이블 관리	케이블을 벽에 매립하거나 외부 라우팅 지원
안전 기능	1인 설치 주의, 앵커 및 나사 고정 지침
설명서 언어	영어, 한국어(기타는 이메일 요청 시 제공)
페이지 수	32

자주 묻는 질문 - ACC-W-EH5C LG

설치에 필요한 도구는 무엇인가요?

8mm 콘크리트 드릴 비트, 해머(임팩트) 드릴, 망치, 45–60kgf·cm 토크 드라이버가 필요합니다.

이 벽걸이를 혼자 설치할 수 있나요?

아니요, 설명서에는 부상이나 제품 손상을 방지하기 위해 2명 이상이 필요하다고 명시되어 있습니다.

어떤 벽면 유형이 적합한가요?

이 마운트는 콘크리트, 경량 콘크리트, 경/연질 석재, 벽돌, 셀룰러 블록용으로 설계되었습니다. 석고보드나 중밀도 섬유판(MDF)에는 장착하지 마세요.

앵커용 구멍을 얼마나 깊이 드릴해야 하나요?

8mm 비트를 사용하여 80–100mm 깊이로 구멍을 뚫으세요.

고정점당 최대 하중 용량은 얼마인가요?

각 고정점은 70kgf(686N) 인장 하중과 100kgf(980N) 전단 하중을 견뎌야 합니다.

마운트에 케이블이 포함되어 있나요?

네, 키트에는 16/22핀 케이블과 HDMI 케이블이 포함되어 있습니다. 케이블에는 전면 및 후면 연결을 식별하는 라벨이 있습니다.

케이블을 벽을 통해 어떻게 배선하나요?

벽걸이의 표시된 구멍(A)을 사용하여 케이블을 매립하세요. 매립하지 않는 경우 측면 틈새로 케이블을 배선하고 측면 커버를 조립하지 마세요.

벽걸이 나사 조임 토크 사양은 무엇인가요?

벽걸이 나사를 45–60kgf·cm의 토크로 조이세요.

이 마운트를 모든 LG 디스플레이와 사용할 수 있나요?

이 마운트는 LG 사이니지 디스플레이 전용입니다. 설치 전에 항상 디스플레이 모델과의 호환성을 확인하세요.

케이블을 사이니지 박스에 어떻게 연결하나요?

'FRONT'라고 표시된 HDMI 케이블을 박스 상단에 연결하고, 라벨이 없는 HDMI는 하단에 연결하세요. 빨간 표시가 있는 16/22핀 케이블은 하단 부분에 연결합니다.

사용 설명서 ACC-W-EH5C LG

사용설명서를 읽고 난 후 사용하는 사람이 언제라도 볼 수 있는 장소에 보관하세요.

ACC-W-EH5C

- 제품을 설치할 때 또는 제품 설치 후 높이 조정시에는 반드시 두사람 이상이 함께 하세요. 혼자서 하게 되면 제품이 떨어져 부상 또는 제품 파손의 원인이 될 수 있습니다.

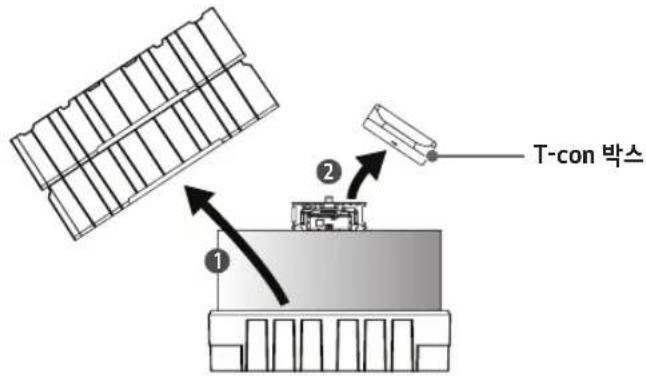

1 상자를 열고 위에 있는 포장 및 T-con 박스를 순서대로 제거합니다.

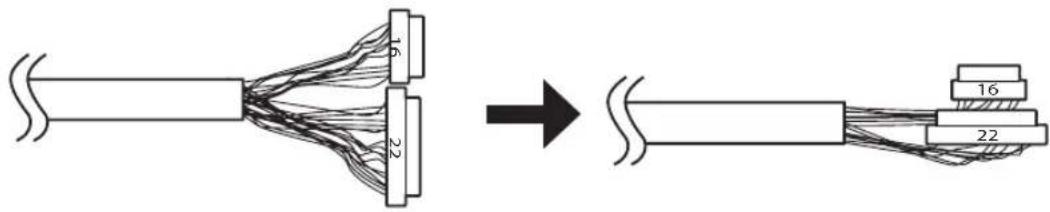

2 16/22 pin 케이블의 반대쪽 부분의 connector를 케이블과 일직선이 되도록 깊어줍니다.

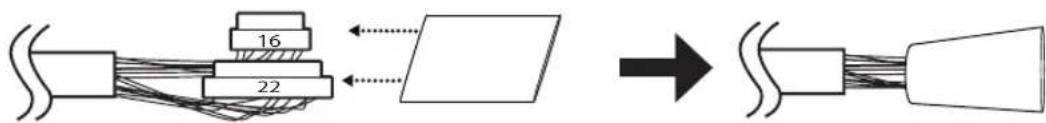

3 16/22 pin connector를 함께 튜브에 삽입합니다.

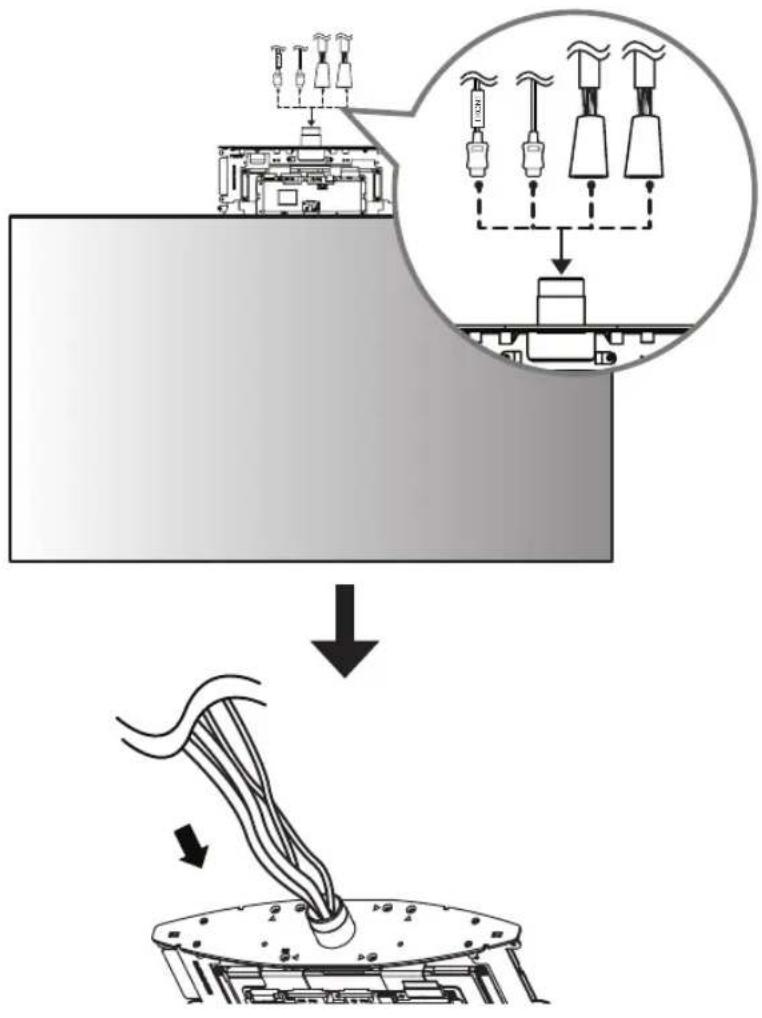

4 세트의 중앙 홀에 케이블을 통과시킵니다.

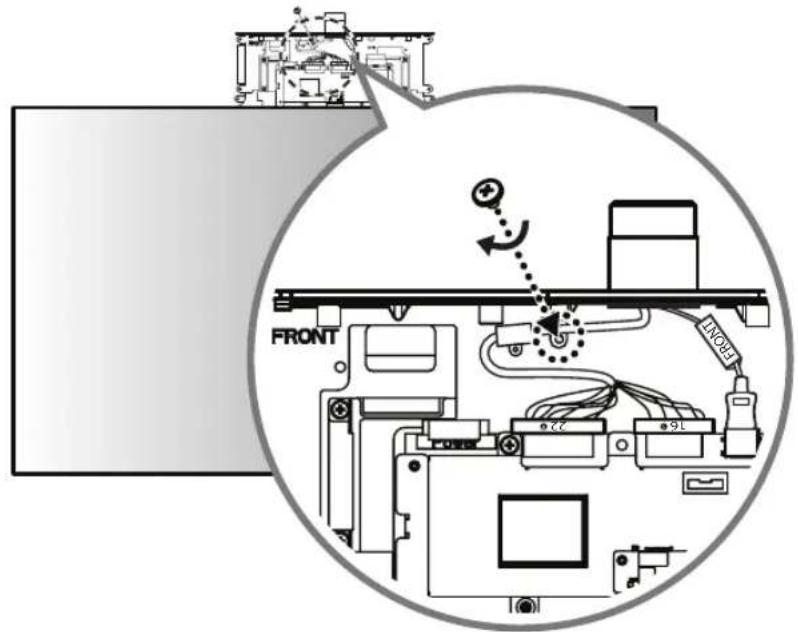

5 FRONT 라벨이 붙은 HDMI 케이블을 FRONT 면에 연결합니다.

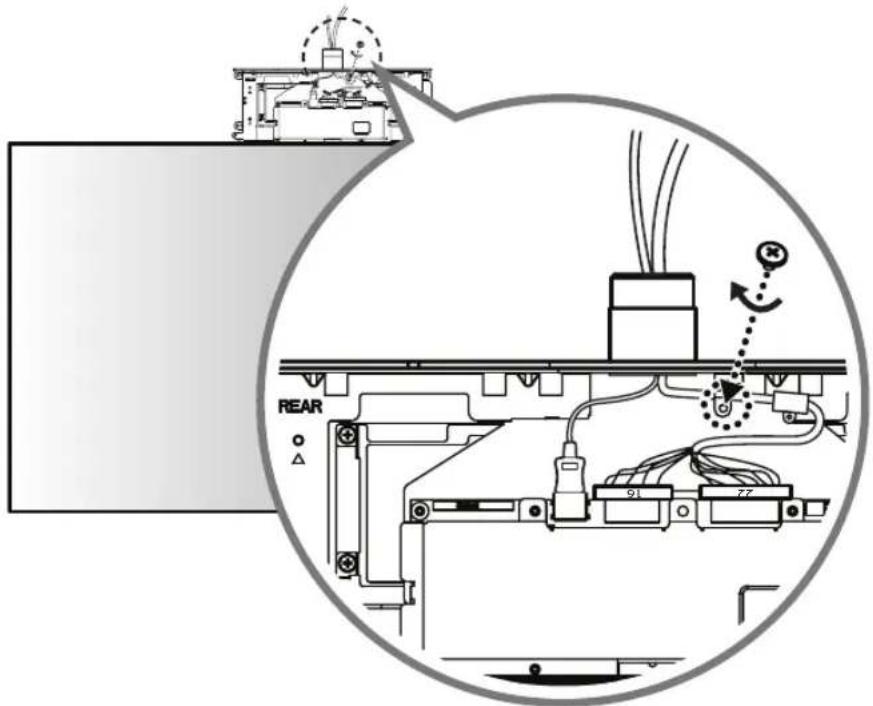

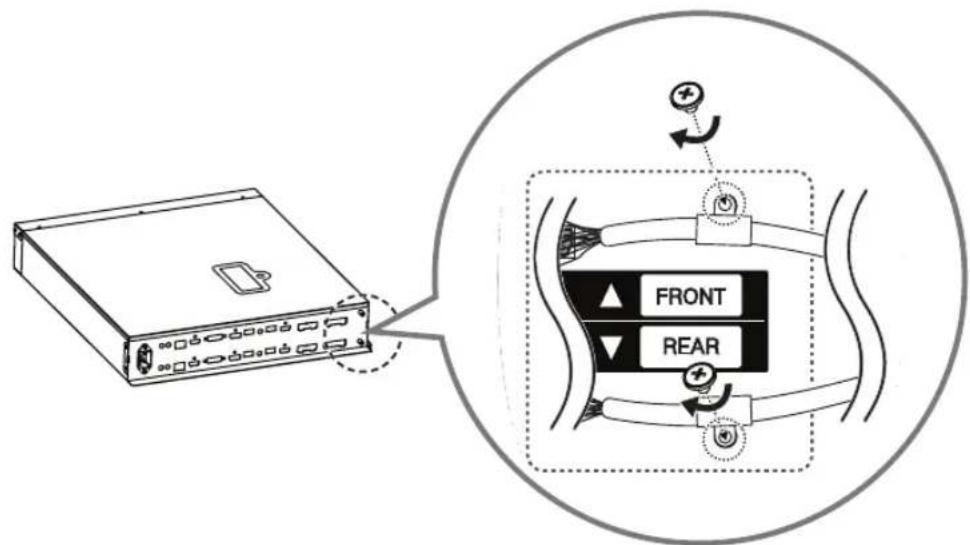

북은색 표시가 있는 16/22 pin 케이블에 케이블 홀더를 끼우고 나사(M3 x L4.5)를 이용해 조립한 후 연결합니다.

6 FRONT 라벨이 없는 HDMI 케이블을 REAR 면에 연결합니다.

水晶은색 표시가 없는 16/22 pin 케이블에 케이블 홀더를 끼우고 나사(M3 x L4.5)를 이용해 조립한 후 연결합니다.

6

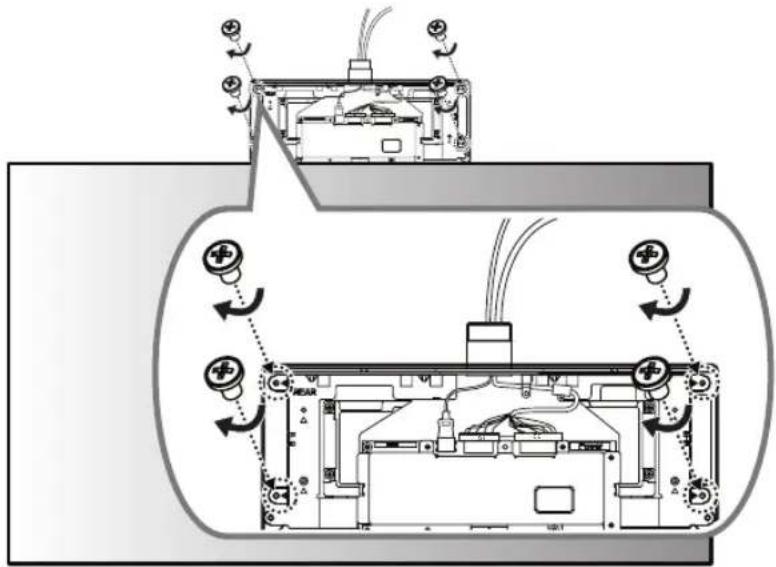

7 T-con 박스의 IR 수신부가 있는 면을 FRONT 면에 덧고, 반대쪽 (REAR 면)에서 나사(Φ3 x L6) 4개로 체결합니다.

「두」

8 나머지 T-con 커버를 REAR 면에 덧고, 나사(Φ3 x L10) 2개로 체결합니다.

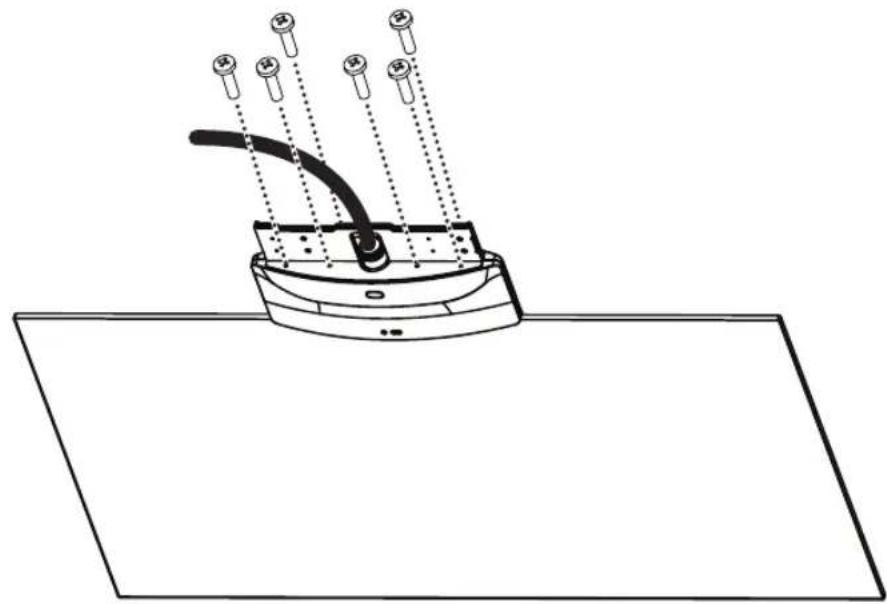

9 나사(M4 x L16) 6개를 이용하여 브래킷 2개를 세트에 조립합니다.

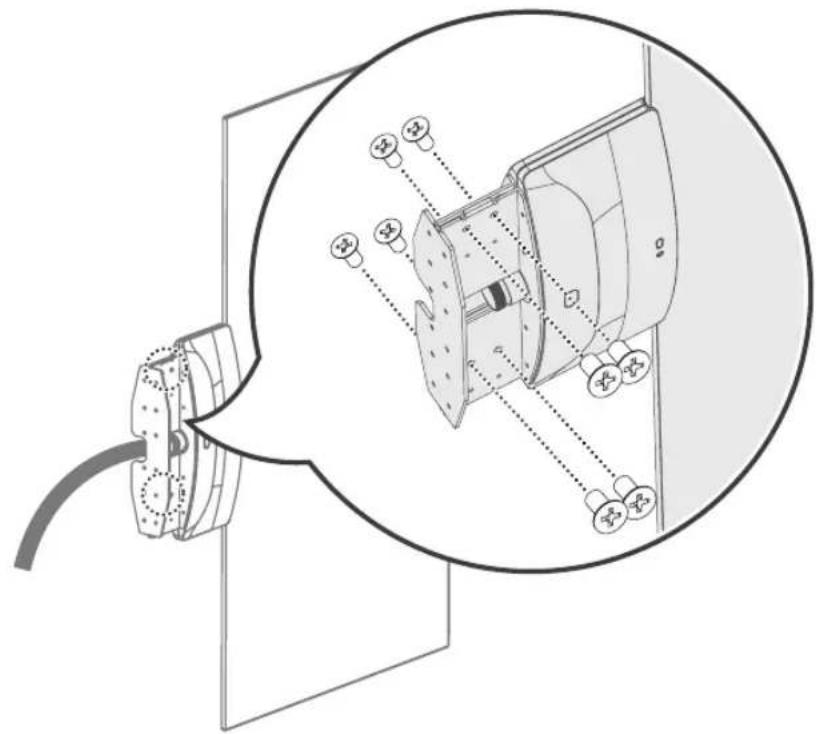

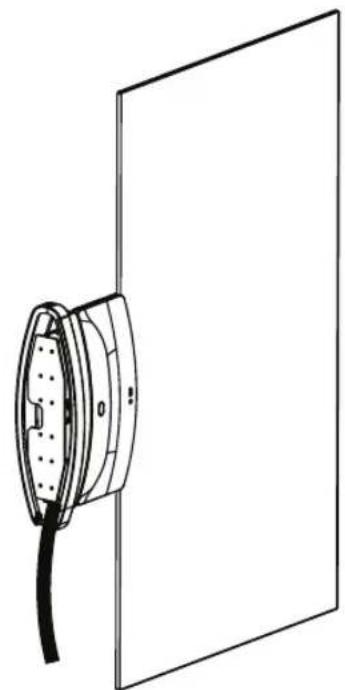

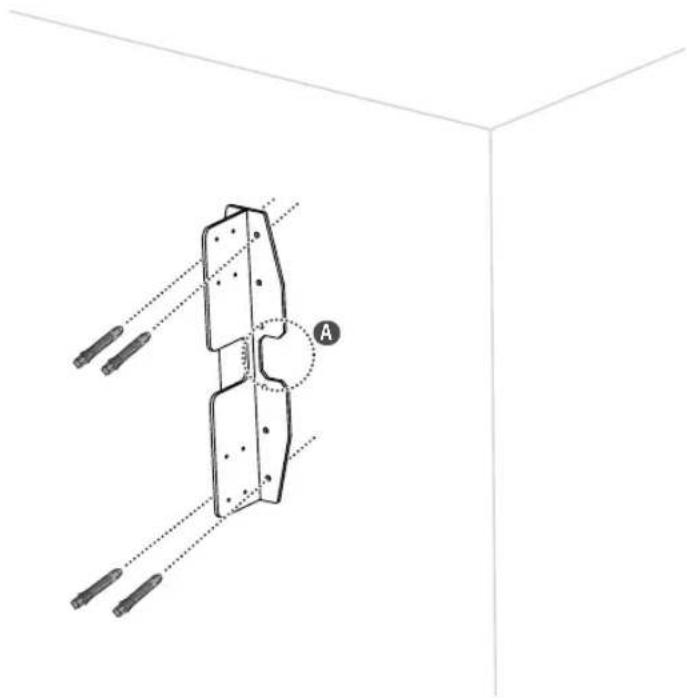

10 앱커 볼트 4개를 이용하여 벽 마운트를 벽면에 설치합니다. ("앵커 및 나사의 고정 방법"을 참조하세요.) 케이블을 벽에 매립할 경우, 표시 부분(A)을 따라 벽면에 구멍을 뚫습니다.

• 벽체의 재질 및 마감재의 두께를 확인하세요.
• 벽체의 재질이 금가지 않는 콘크리트 벽, 경량 콘크리트, 강한 자연석, 연한 자연석, 조적 벽돌, 중공 블록일 때에는 동봉된 앱커 볼트 및 벽걸이 고정 나사를 사용할 수 있습니다.
• 석고보드 또는 종이/나무 가루를 압축한 재질 (MDF) 로 만들어진 벽체에는 절대 설치하지 마세요. 만약 설치할 경우, 마감재 안에 있는 옹벽 (콘크리트) 에 벽걸이 고정 나사를 고정해야 하고 옹벽이 없을 경우 별도의 행거 설치 후 벽걸이고 정 나사를 고정해야 합니다.
• 기타 지정되지 않은 벽체에 설치할 경우에는 고정부 1개소당 인발 하중 70 kgf (686 N), 전단 하중 100 kgf (980 N) 이상의 힘에 견딜 수 있도록 설치하세요.

1

●

●

4

●

-∅ 8 mm 콘크리트용 드릴 비트와 해머 (임팩트) 드릴을 사용해 주세요.

① 앱커 볼트 위치에 구멍을 드릴 비트 ∅ 8 mm를 사용해 깊이 80 mm - 100 mm 이내로 뜻으세요.
② 뜨은 구멍을 청소하세요.
③ 구멍에 동봉된 앱커 볼트를 삽입하세요. (앵커 볼트 삽입시 망치를 사용하세요.)
4 구멍 위치에 맞게 벽 마운트를 벽 쪽으로 밀착시키세요. 이때 각도를 조절하는 부분이 상 측으로 향하도록하세요.
5 벽걸이 고정 나사를 구멍에 맞춰 체결하세요. 이때, 나사는 Torque 45 kgf/cm - 60 kgf/cm 이상 조이세요.

11 벽 마운트와 브래킷을 조립하고 나사 (M4 x L8) 8개로 고정합니다.

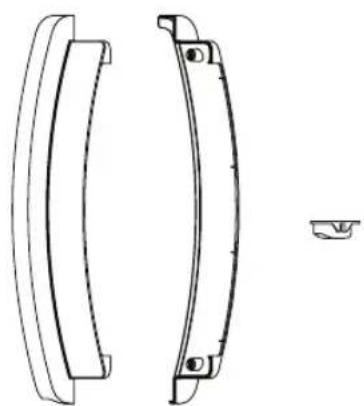

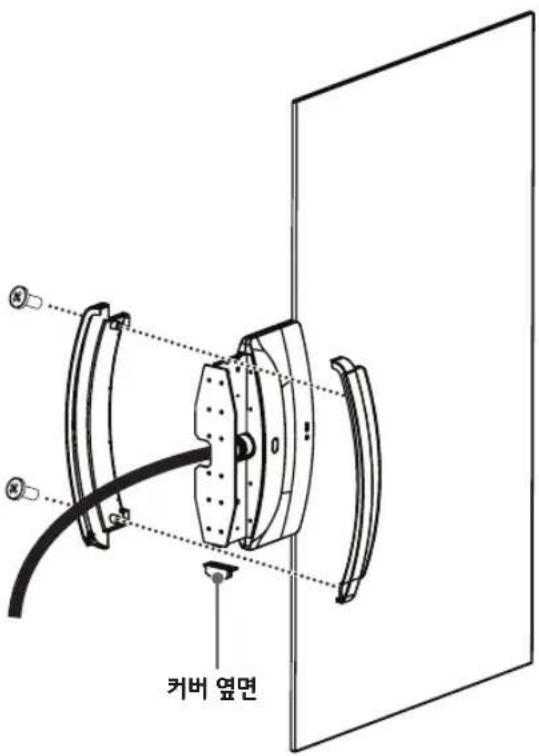

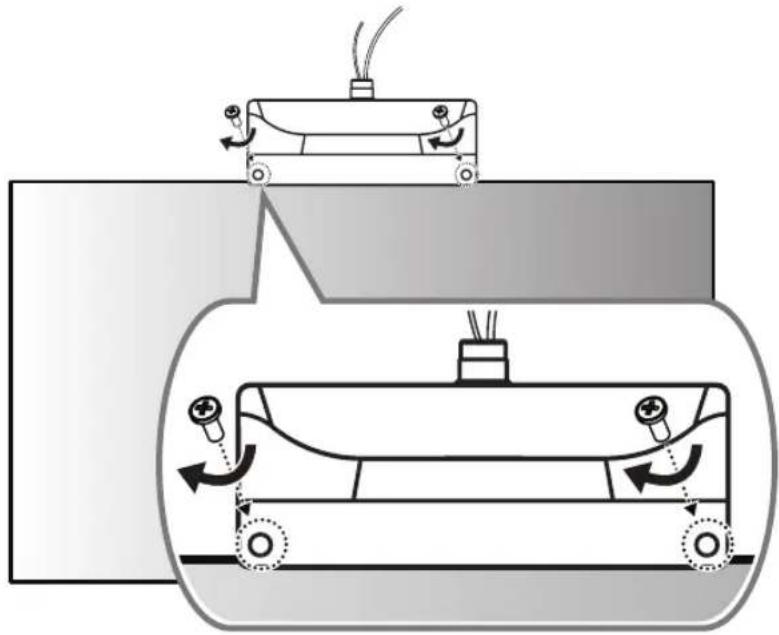

12 세트의 앞뒤 방향에 맞춰 커버 앞면/뒷면/였면을 조립하고, 나사(Φ4 x L10) 2개로 고정합니다. 케이블이 벽을 관통하지 않을 경우에는 커버 옆면은 조립하지 않고, 그 틈으로 케이블을 뱔니다.

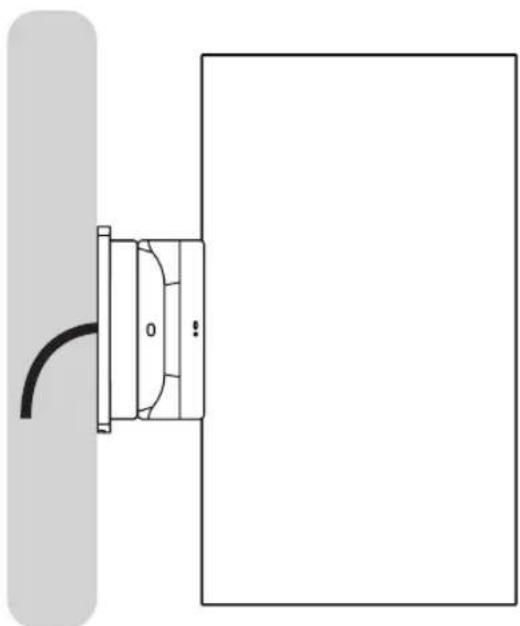

-케이블을 벽에 매립 할 경우

<옆면>

-케이블을 벽에 매립 하지 않을 경우

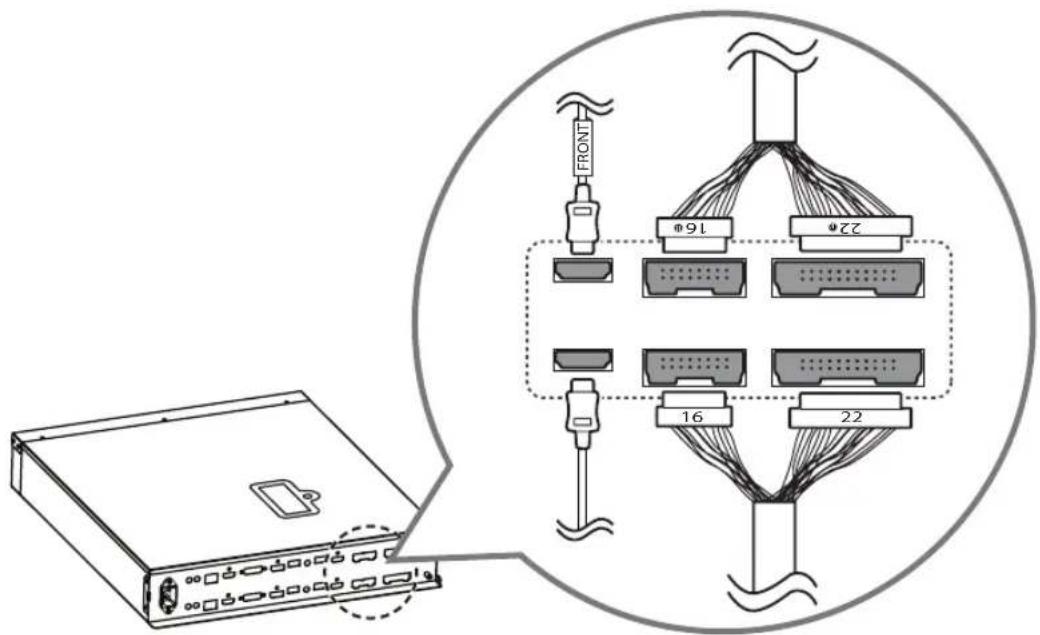

13 사이니지 박스에 케이블을 연결합니다. 이때, FRONT 라벨이 붙은 HDMI 케이블은 위에, FRONT 라벨이 없는 HDMI 케이블은 아래에 체결합니다. 16/22 pin 케이블의 경우, 붉은색 표시가 있는 케이블을 아래에 체결합니다.

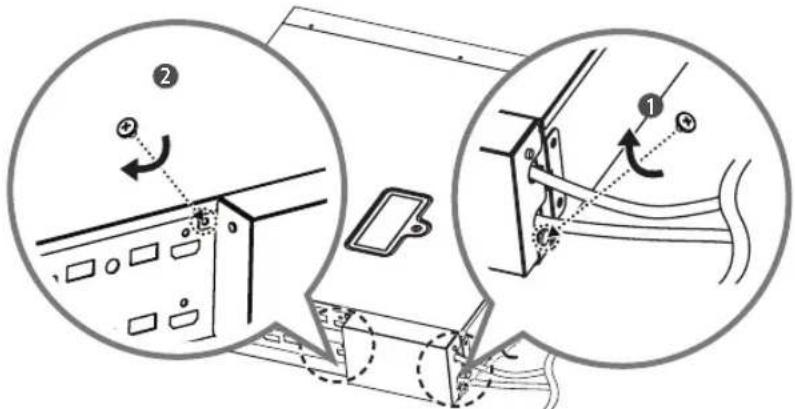

14 16/22 pin 케이블을 나사(M3 x L4.5) 2개로 각각 체결합니다.

15 잙커버의 홈을 케이블에 맞춰 덮고 나사(M3 x L4.5) 2개로 체결합니다.

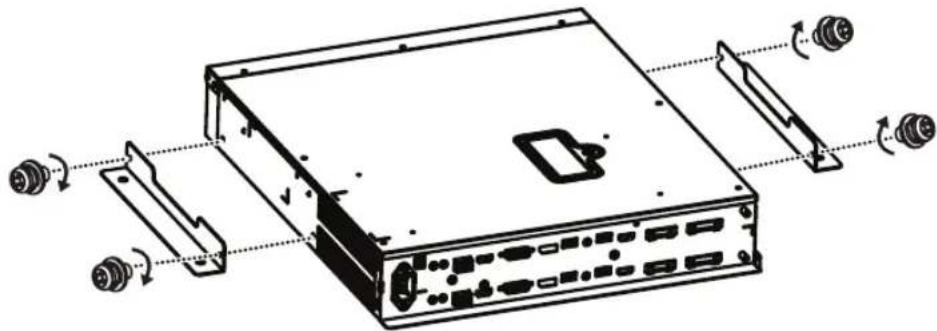

16 마운팅 브래킷을 나사(M4 x L8) 4개로 사이니지 박스에 조립하여 설치합니다. 필요시 브래킷의 홀을 이용하여 고정하세요.

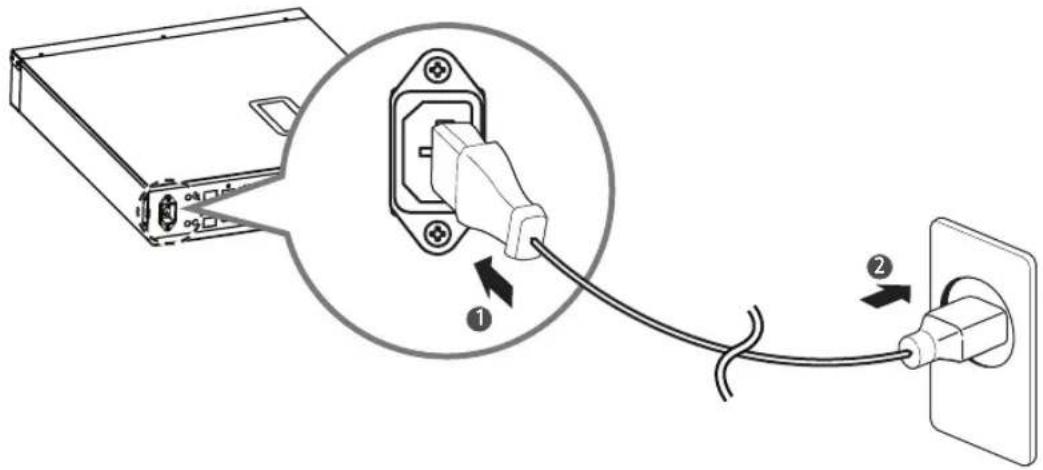

사이니지 박스에 전원코드를 연결합니다.
