사용 설명서 SV6051 IFM

사용 설명서

Vortex 유량계

SV3x51

SV4x51

SV5x51

SV6x51

SV7x51

SV8x51

내용

1 서문 3

1.1 심볼마크 3
1.2 경고 3

2 안전에 관한 안내사항 4

3 의도된 용도.... 5

3.1 어플리케이션 영역 5

4 설치 6

4.1 간섭 7

5 전기적 연결.... 9
6 유지보수, 수리 및 폐기 10

1 서문

안내문, 기술 데이터, 인증 및 추가 정보는 유닛 / 패키징의 QR 코드 또는 www.ifm.com 에서 확인 가능합니다.

1.1 심볼마크

√ 요구 사항:
▶ 안내문
반응, 결과

[...] 키, 버튼 또는 표시 지정

→ 참고사항

주의사항

부주의한 사용은 오작동이나 장애를 초래합니다.

정보

보충 설명

1.2 경고

경고는 부상 및 재산 피해의 가능성을 표시해 줍니다. 이를 통해 안전한 제품 취급이 가능합니다. 경고의 등급은 다음과 같습니다:

경고

심각한 인체 상해에 대한 경고

▷ 경고를 준수하지 않으면 치명적이고 심각한 부상을 입을 수 있습니다.

주의

경미하거나 중등도의 부상에 대한 경고

▷ 경고를 준수하지 않을 경우, 경미하거나 중등도의 부상을 입을 수 있습니다.

주의:

재산 손실에 관한 경고

▷ 경고를 준수하지 않을 경우, 재산상의 손해가 발생할 수 있습니다.

2 안전에 관한 안내사항

- 설명된 유닛은 시스템 통합을 위한 부분 구성요소입니다.

-시스템의 안전은 시스템 설계자에 책임이 있습니다.
- 시스템 설계자는 위험 평가를 수행하고 운영자 및 시스템 사용자를 위한 법적이며 규범적인 요구사항에 따라 문서를 작성해야 합니다. 본 문서에는 운영자, 사용자 그리고 해당되는 경우, 시스템 설계자에 의하여 위임된 서비스 요원에게 필요한 모든 정보 및 안전 안내문이 포함되어 있어야 합니다.

• 제품을 설치하기 전에 이 문서를 읽고 전체 사용기간 동안 보관하십시오.
• 제품은 어떤 제한도 없이 해당 어플리케이션과 환경 상태에 적합해야 합니다.
• 제품을 의도된 용도로만 사용하십시오 (→ 의도된 용도).
• 제품을 허용되는 매체에만 사용하십시오.
  -사용설명서나 기술 데이터를 준수하지 않을 경우, 사람이 다치거나 재산상 피해가 발생할 수 있습니다.
• 제조업체는 작동자가 제품을 조작하거나 올바로 사용하지 않음으로 인해 발생하는 결과에 대해 책임지거나 보증하지 않습니다.
  제품 설치, 전기 연결, 설정, 작동 및 유지보수는 기계 운영자의 허가를 받고 자격을 갖춘 인력이 수행해야 합니다.
• 유닛 및 케이블이 손상되지 않도록 보호하십시오.

3 의도된 용도

본 디바이스는 Vortex 측정 원리에 따라 액상 매체의 흐름을 모니터링합니다.

본 디바이스는 유속과 관류량 (관류량/시간)을 감지합니다.

4선식 연결을 가진 디바이스 또한 Pt1000 내구성 값으로 온도를 감지합니다 (→ 전기적 연결 9).

디바이스는 프로세스 값에 비례하는 아날로그 시그널을 제공합니다.

압력장비지침 (PED: Pressure Equipment Directive):

본 디바이스은 압력 장비 지침을 준수하여 이상적인 엔지니어링 관행에 따라 제 2 유체그룹 매체를 위하여 디자인 및 제조 되었습니다. 요청 시, 유체그룹 1에 따라 매체 사용

3.1 어플리케이션 영역

다음 특성을 가진 액체:

• 물

-수성 매체 (탈이온수, 냉각수)

매체의 점도에 영향을 미치는 첨가제를 추가하면 측정 부정확도가 높아집니다.

Documentation.ifm.com에서 데이터시트의 곡선과 다이어그램을 → 비교하십시오.

4 설치

주의

매체온도가 50 °C (122°F)를 초과하면, 하우징 부품 온도가 65°C (149°F) 이상으로 상승될 수 있습니다.

▷ 화상의 위험이 있습니다.
▶하우징은 가연성 물질이나 의도되지 않은 접촉으로 부터 보호되어야 합니다.

▶ 시스템에 압력이 전혀 없음을 확인하십시오.
▶설치 작업시, 다른 매체가 마운팅 장소에 누출되지 않도록 주의하십시오.
▶ 유량 방향 (디바이스의 화살표)에 따라 파이프에 디바이스를 맞추어 조여줍니다.
▶ 파이프에 기계적 힘이 가해지지 않도록 디바이스를 장착합니다. 이렇게 하기 위하여, 필요한 경우 브라켓을 사용합니다.

디바이스의 공칭 너비	최대 조임토크
DN6, DN8, DN10, DN12, DN20	12 Nm
DN25	15 Nm

탭 1: 디바이스 타입에 따른 최대 조임 토크

구입가능한 액세서리에 관한 정보: www.ifm.com

추천하는 설치 위치:

▶ 전면 또는 상승 파이프 내에 설치
▶ 파이프 시스템에 침전물이나 퇴적된 가스 및 에어를 삼가하십시오.
▶ 측정 파이프가 항상 완전히 채워진 상태에 있도록 디바이스를 설치합니다.
▶ 파이프와 센서의 내부 직경이 동일한지 여부를 확인하십시오.

권장하지 않는 설치 위치:

• 하강 파이프 전면에 직접 설치
• 하강 파이프 내부
  • 파이프 스파우트 (spout) 전면에 직접 설치
• 밸브 전면에 직접 설치
• 펌프의 흡입면
  • 파이프 시스템의 가장 높은 지점

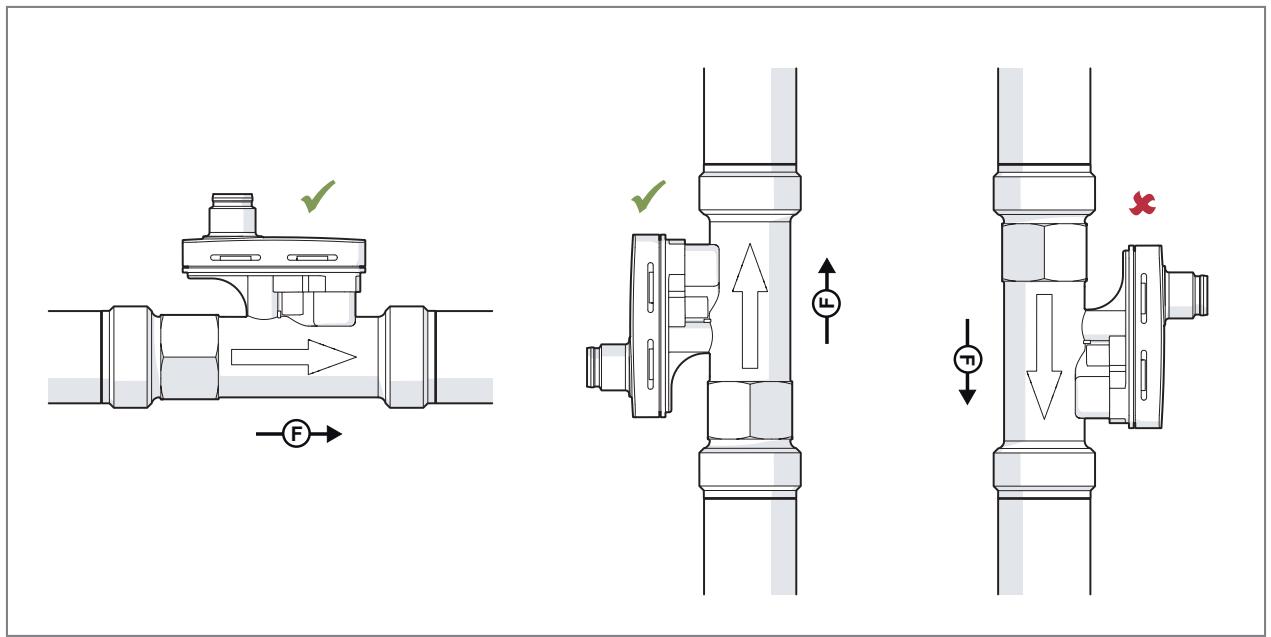

그림 1: 권장 및 비권장 설치 위치

4.1 간섭

파이프, 굴곡부, 밸브, 감속 부품 등의 구조는 유닛의 기능에 영향을 미칩니다.

▶ 센서와 장애요인 사이의 간격을 준수합니다.

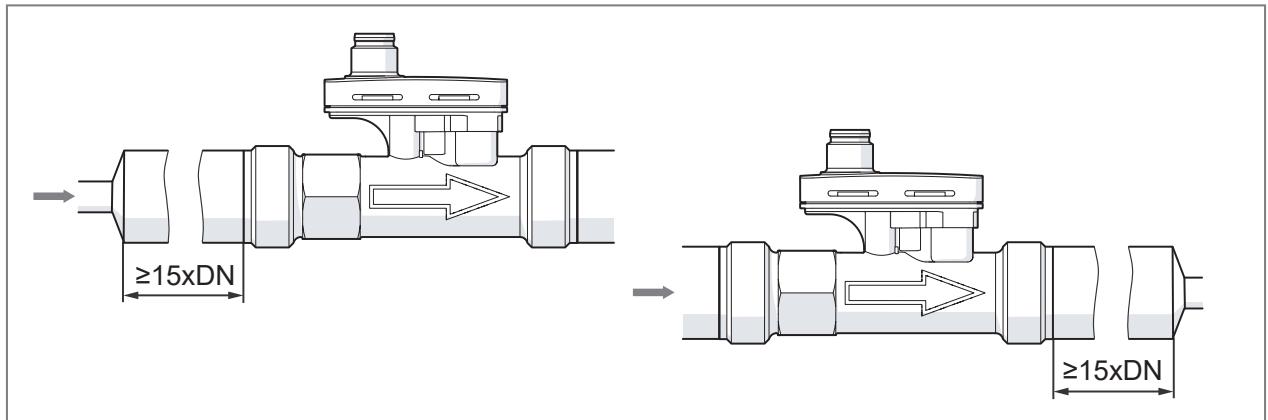

그림 2: 파이프 직경을 변경할 때 유입구 및 배출구 섹션의 최소 거리

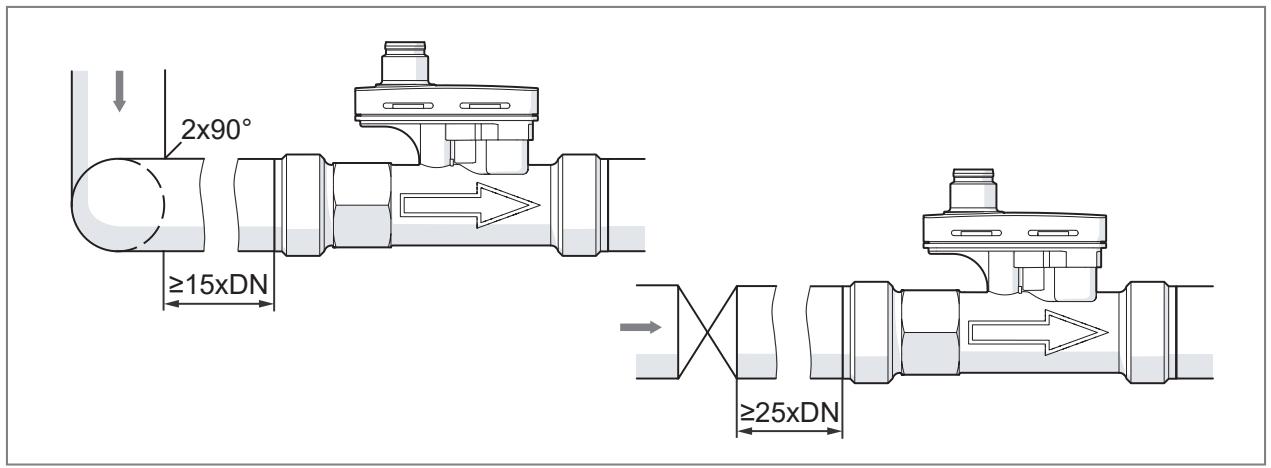

그림 3:2x90° 굽힘 및 펌프까지의 최소 거리

그림 4: 굽힌 부분까지의 최소 거리

1: 비이상적 굽힘까지의 최소 거리
2: 최소 R 1.8 x DN으로 이상적인 90° 굽힘까지의 최소 거리

5 전기적 연결

본 제품의 설치는 반드시 전문 직업교육을 받은 전문가에 의해 이루어져야 합니다.

▶ 전기장비 설치에 대한 국내 및 국제 규정이 준수되어야 합니다.

▶ 전원을 차단하십시오.
▶ 아래와 같이 본 제품을 연결하십시오:

그림 5: 2선식 디바이스 (SV3xxx); DIN EN 60947-5-2을 준수한 색상 BN 갈색; WH: 흰색
OUT: 유량을 위한 아날로그 시그널

그림 6: 4선식 디바이스; DIN EN 60947-5-2을 준수한 색상 BN 갈색; WH: 흰색 BK: 흑색; BU: 청색
OUT: 유량을 위한 아날로그 시그널
T1/T2: Pt1000

6 유지보수,수리 및 폐기

본 유닛의 작동은 유지보수를 필요로 하지 않습니다.

유닛의 수리는 제조업체에게만 허용됩니다.

▶ 디바이스를 사용한 후, 각국의 적용 규정을 준수하여 친환경적인 방법으로 폐기하십시오.
