使用説明書 SV6051 IFM

取扱説明書

カルマン渦式流量センサ

SV3x51

SV4x51

SV5x51

SV6x51

SV7x51

SV8x51

コンテンツ

1 はじめに（注意）……3

1.1 表記の説明 3
1.2 警告 3

2 安全の為の注意.... 4

3 製品の用途 5

3.1 アプリケーション 5

4 取付 6

4.1 直管部.... 7

5 電気接続 9
6 メンテナンス・修理・廃棄 10

1 はじめに（注意）

指示、技術データ、および詳細情報は、センサ/パッケージのQRコードを使用するか、www.ifm.comを参照してください。

1.1 表記の説明

√ 要件
操作指示
▷ 操作による応答、結果

[...] 設定ボタン、表示等

→ 参照

重要事項

従わないと誤動作や干渉を引き起こすことがあります。

情報

補足事項

1.2 警告

警告は、負傷や物的損害をもたらすおそれがあることを示します。これに従って製品を安全に取扱ってください。警告は次のように区分されます。

警告

重度の負傷のおそれ

▷ 従わない場合は死亡または重傷を負う可能性があります。

注意

軽度または中程度の負傷のおそれ

▷ 従わない場合は軽傷または中程度の負傷を負う可能性があります。

注意

物的損害のおそれ

▷ 従わない場合は財産等へ損害を及ぼす可能性があります。

2 安全の為の注意

- ここで説明するセンサはシステムに組込まれるサブコンポーネントです。

• システムの安全責任は、システムの設計者にあります。

• システム設計者は危険性評価を実施し、システムのオペレータおよびユーザに提供される、法的および規範的要件に従って文書を作成することを請け負います。この文書には、オペレータ、ユーザ、および該当する場合はシステム設計者が承認したサービススタッフ向けの、すべての情報および安全の為の注意事項を記載する必要があります。

• 製品を取扱う前に本書をお読みになり、ご使用中は保管しておいてください。

• 製品がアプリケーションおよび環境条件に適していることを確認してください。
• 製品は意図された目的以外に使用しないでください。（→ 使用目的）
• 製品は許可される媒体以外に使用してはなりません。
• 使用上の注意や技術的な説明を無視した場合、物的および人的損害をもたらす恐れがあります。
• 製品を改造したりオペレータの使用法が不適切であったりしたために生じた結果について、当社は責任を負わず、また保証の対象外となります。
• 製品の取り付け、接続、設定および保守運用は知識をもった専門の方が行ってください。
• 製品とケーブルは損傷から保護してください。

3 製品の用途

流れの中に柱状の物体を置いた時に交互に発生する渦（カルマン渦）を測定する原理により、液体媒体の流量を監視します。

センサは、流速と流量（流量/時間）を検出します。

4線式のセンサは、測温抵抗体Pt1000により温度も検出します (→ 電気接続 ☐ 9)。

プロセス値に比例するアナログ信号を出力します。

欧州压力機器指令 (PED):

この装置は欧州圧力機器指令に適合し、「健全なエンジニアリングの実践」に従ってグループ2の液体向けに設計、製造されています。グループ1流体の媒体使用はご要望によります。

3.1 アプリケーション

次の特性を持つ液体：

• 水

- 液体（脱イオン水、冷却水）

添加剤により媒体の粘度が変化すると、正しく測定できません。documentation.ifm.comより、データシートに記載の特性曲線と図を → 比較してください。

4 取付

注意

媒体の温度が50℃を超えると、外装部品は65℃を超える温度になることがあります。

▷ 火傷の危険があります。

▶ 外装が可燃物に接触したり、不測の接触が起きたりしたりすることを防ぐため、保護してください。

▶ システムに圧力がかかっていないことを確認してください。
▶ 取付時、設置個所から媒体が漏れないように行ってください。
▶ 流れ方向の表示（矢印）に合わせてセンサを配管に取付けてください。
▶ センサは、配管に機械的な力がかからないように取付けてください。取付の際は必要に応じてL型固定金具をお使いください。

呼び径	最大締付トルク
DN6、DN8、DN10、DN12、DN20	12 Nm
DN25	15 Nm

表 1: センサのタイプ別最大締付けトルク

利用可能なアクセサリに関する情報は、www.ifm.comを参照してください。

推奨取付位置：

▶ 立ち上がり配管の前か耐上がり配管に取り付けてください。
▶ 堆積物やガスの滞留、気泡がないようにしてください。
▶ 測定配管内が常に満水状態になるようにセンサを取付けてください。
▶ 配管とセンサの内径は同じにしてください。

推奨されない取付け位置：

• 出口が降下している配管
• 直接降下している配管
• 配管の吐出口の直前。
• バルブの直前。
• ポンプの入口側
• 配管上で最も高い位置

図 1: 推奨する取付け位置と推奨されない取付け位置

4.1 直管部

配管内の構造物、バルブ、リデューサなどが、センサの機能に影響することがあります。

▶ センサと干渉源との距離を守ってください。

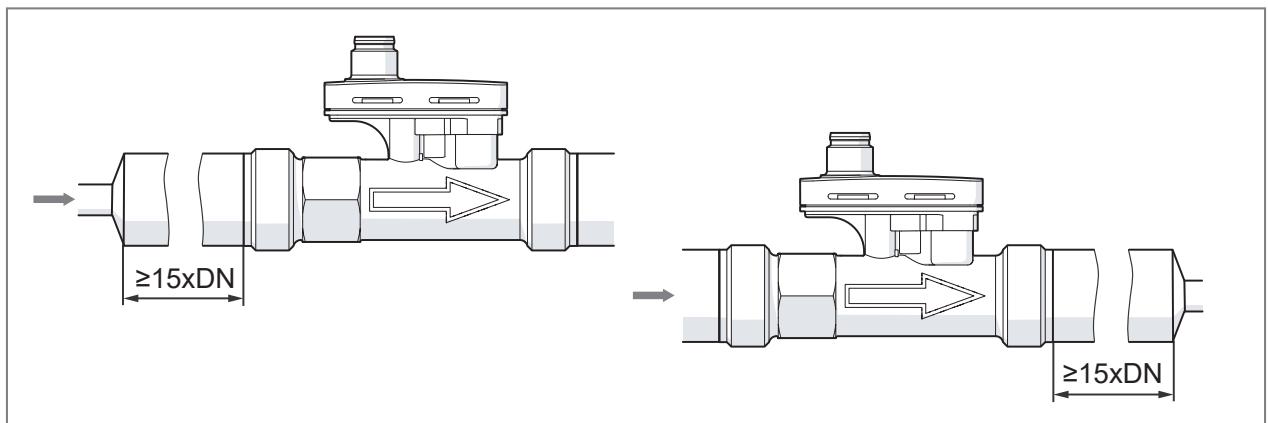

図 2: 管径変更時の入口側と出口側の直管部の最小長さ

図 3: 複合曲管（2×90°）とポンプの直管部の最小長さ

図 4: 曲管直管部の最小長さ

1：理想的でない曲管直管部
2：理想的な90°の曲管直管部（R 1.8 x DN以上）

5 電気接続

配線作業は、必ず法的に認定された有資格者が行ってください。

▶ 電気機器の設置に関する国内外の法令を順守してください。

▶ 電源を切ります。
▶ センサを次のように接続します。

図 5:2 線式（SV3xxx）、DIN EN 60947-5-2 による心線色：BN：茶、WH：白
OUT: 流速アナログ信号

図 6:4 線式、DIN EN 60947-5-2 による心線色：BN：茶、WH：白：BK：黒、BU：青
OUT: 流速アナログ信号
T1/T2 : Pt1000

6 メンテナンス 修理 廃棄

正しくご使用している場合、メンテナンスは必要ありません。

製造業者だけが、この製品の修理を許されています。

▶ 使用済みのセンサを廃棄する場合は、自治体の法令に従って処分してください。
