1 서문

안내문, 기술 데이터, 인증 및 추가 정보는 유닛 / 패키징의 QR 코드 또는 www.ifm.com 에서 확인 가능합니다.

1.1 심볼마크

√ 요구 사항:
▶ 안내문
반응, 결과

[...] 키, 버튼 또는 표시 지정

→ 참고사항

주의사항

부주의한 사용은 오작동이나 장애를 초래합니다.

정보

보충 설명

1.2 경고

경고는 부상 및 재산 피해의 가능성을 표시해 줍니다. 이를 통해 안전한 제품 취급이 가능합니다. 경고의 등급은 다음과 같습니다:

경고

심각한 인체 상해에 대한 경고

▷ 경고를 준수하지 않으면 치명적이고 심각한 부상을 입을 수 있습니다.

주의

경미하거나 중등도의 부상에 대한 경고

▷ 경고를 준수하지 않을 경우, 경미하거나 중등도의 부상을 입을 수 있습니다.

주의:

재산 손실에 관한 경고

▷ 경고를 준수하지 않을 경우, 재산상의 손해가 발생할 수 있습니다.

1.3 법률 및 저작권에 관한 정보

© 모든 권리는 ifm electronic gmbh가 보유합니다. ifm electronic gmbh 의 허가 없이는 본 매뉴얼 중 일부라도 복제하여 사용할 수 없습니다.

당사 웹 페이지에 사용되는 모든 제품 이름, 그림, 회사 또는 기타 브랜드는 각 권리 소유자의 재산입니다.

1.4 오픈소스 정보

오픈소스 정보에 관한 상세정보: documentation.ifm.com.

2 안전에 관한 안내사항

- 설명된 유닛은 시스템 통합을 위한 부분 구성요소입니다.

-시스템의 안전은 시스템 설계자에 책임이 있습니다.
- 시스템 설계자는 위험 평가를 수행하고 운영자 및 시스템 사용자를 위한 법적이며 규범적인 요구사항에 따라 문서를 작성해야 합니다. 본 문서에는 운영자, 사용자 그리고 해당되는 경우, 시스템 설계자에 의하여 위임된 서비스 요원에게 필요한 모든 정보 및 안전 안내문이 포함되어 있어야 합니다.

• 제품을 설치하기 전에 이 문서를 읽고 전체 사용기간 동안 보관하십시오.
• 제품은 어떤 제한도 없이 해당 어플리케이션과 환경 상태에 적합해야 합니다.
• 제품을 의도된 용도로만 사용하십시오 (→ 의도된 용도).
  -사용설명서나 기술 데이터를 준수하지 않을 경우, 사람이 다치거나 재산상 피해가 발생할 수 있습니다.
• 제조업체는 작동자가 제품을 조작하거나 올바로 사용하지 않음으로 인해 발생하는 결과에 대해 책임지거나 보증하지 않습니다.
• 제품 설치, 전기 연결, 설정, 작동 및 유지보수는 기계 운영자의 허가를 받고 자격을 갖춘 인력이 수행해야 합니다.
  -유닛 및 케이블이 손상되지 않도록 보호하십시오.
• 제품을 원래 포장상태로 보관하십시오.

2.1 디바이스의 안전 기호

디바이스에서 사용되는 심볼은 다음과 같습니다:폭발위험을 삼가하기 위하여 지침을 준수하십시오:

- 전기적 공급은 IEC 61010-1, 챔터 9.4 - “제한된 에너지 회로”에 부합해야 합니다.

- 보호 클래스 III 디바이스 SELV/PELV 회로에서 작동하는 경우에만 해당합니다.

2.2 고주파 전자파에 대한 안전 참고 사항

특수 환경에서의 어플리케이션은 설치 상황과 디바이스 세팅에 따라 사용자의 위험이 달라질 수 있습니다.

시스템 설계자 / 작업자는 폭발위험 분석을 수행하고, 사람 보호를 위하여 적절한 조치를 취해야 합니다. 특히 국가 규정 또한 준수되어야 합니다. 가능한 보호조치로 사용자의 최소거리 보장, 액세스 제어 및 사용자 교육이 포함될 수 있습니다.

경고

특히 국가 규정도 준수해야 합니다.

▷ 디바이스는 심장 박동 조절기, 보청기, 제세동기 등 주변 전자기기의 작동을 방해할 수 있는 고주파 전자파를 방출합니다.
▶ 인체 노출 규정에 따라 디바이스와 사람 사이에 최소 20 cm의 거리를 유지해야 합니다.
▶ 심장 박동 조절기나 기타 이식형 의료 제품이 있는 경우, 디바이스를 사용하기 전에 먼저 의사나 의료 제품 제조업체에 상의하십시오. 디바이스와 의료 기기 사이에 안전한 거리를 유지하고, 의료 제품이 영구적으로 손상된 경우 디바이스를 더 이상 사용하면 안됩니다.

2.3 사이버 보안

설치

본 디바이스는 IEC 62443-1-1을 준수하여 보안 환경에서 작동하기에 적합합니다.

디바이스는 방화벽 후면에서 작동하도록 설계되었습니다.

▶ IEC 62443-1-1에 따라 시스템의 위험 평가를 수행합니다.
▶ 물리적 보안을 보장하기 위한 조치를 취합니다.

작동

▶ 제품 설명서에 제시된 보안 기능과 사용 권장 사항을 준수합니다.

유지보수

▶ 디바이스에 대한 소프트웨어 업데이트가 있는지 정기적으로 확인하십시오.
▶ 여러분 기업의 변경 관리 프로세스에 따라 시스템 설정 및 시스템 데이터를 백업합니다.

폐기

▶ 민감한 정보가 무단으로 유출되지 않도록 하십시오.
▶ 디바이스를 폐기하기 전에 항상 시스템 세팅을 공장설정상태로 재설정해야 합니다.

3 의도된 용도

읽기/쓰기 헤드는 비접촉 방식으로 ID 태그를 읽고 씁니다. 사용을 위하여, 읽기/쓰기 헤드를 DTE10x 평가 장치에 연결해야 합니다.

데이터는 디지털코드 값으로 전환되어 평가유닛에 제공됩니다.

3.1 어플리케이션 영역

다음 작동 환경에서 디바이스를 안전하게 사용할 수 있습니다:

• 보호 클래스 3 (SELV/PELV) 및 IEC 61010-1, 9.4장에 따라 제한된 에너지로 디바이스에 공급 IEC 61010-2-201의 그림 102에 따라 외부 회로를 분리합니다.
  • 실내 용도
  -고도 최대 2000 m
  • 최대 상대습도 80 %, 비응촉
• 오염도 2

4 공급 범위

- 읽기/쓰기 헤드

디바이스는 설치 및 연결 액세서리 없이 공급되었습니다.

사용 가능 액세서리: www.ifm.com.

다른 제조업체의 제품을 사용하는 경우, 최적의 기능을 보장할 수 없습니다.

5 기능

5.1 ID 태그

ID 태그는 배터리를 필요로 하지 않는 패시브 방식으로 작동됩니다. 작동에 필요한 에너지는 읽기/쓰기 헤드에 의하여 제공합니다.

유도형 커플링을 통해 에너지가 공급됩니다. 읽기/쓰기 헤드에 내장된 안테나 코일은 ID 태그의 안테나 코일을 관통하는 자기장을 생성합니다. 전압은 에너지와 함께 데이터 캐리어를 공급하는 유도에 의해 생성됩니다.

디바이스는 ISO 15693에 따라 ID 태그를 지원합니다.

5.2 E80384의 감지 범위

그림 1: 전파 필드
1 100 % HF 전력에서의 감지 범위
2 75 % HF 전력에서의 감지 범위
3 50 % HF 전력에서의 감지 범위

일부 ID 태그는 올바른 읽기 및 쓰기를 위해 100 % 전송 전력을 필요로 합니다.

▶ 전송 전력이 감소된 경우, ID 태그의 읽기 및 쓰기 범위를 확인하십시오.

표시는 정적 쓰기 작업 및 비금속 환경에서의 디바이스 및 ID 태그 설치를 의미합니다.

전송 전력은 50 %, 75 % 또는 100 %로 세팅될 수 있습니다.

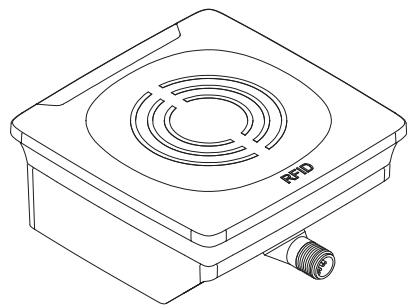

5.3 디바이스 개요

ANT600

	제품번호:	ANT600
	기능:	읽기/쓰기 헤드
	타입 지정:	DTRHF HLRWIDUS03
	타입:	직사각형

6 설치

6.1 유닛 설치 시 유의사항

여러 개의 RFID 디바이스를 장착할 경우, 시스템 간의 최소 간격을 준수해야 합니다.
금속에 읽기/쓰기 헤드를 매립형으로 장착할 경우, 읽기/쓰기 간격이 감소됩니다.
! 용접 변압기 또는 변환기와 같은 강력한 HF 방출원 바로 근처에 배치하면 디바이스 성능이 영향을 받을 수 있습니다.

6.2 간섭 방지

디바이스는 13.56 MHz 주파수로 변조된 전기장을 생성합니다.

데이터 통신 간섭 방지:

▶ 동일한 주파수 대역을 사용하는 주변에서는 모든 디바이스의 작동을 삼가하십시오.
▷ 이러한 디바이스는 예를 들어 주파수 컨버터 및 스위칭 모드 파워 서플라이가 있습니다.

근처에 동일한 주파수 대역의 다른 디바이스가 있는 경우:

▶ 디바이스 사이의 마운팅 간격은 가능한 한 멀어야 합니다.
▶ 디바이스를 교대로 작동하며 사용합니다.
▶ 디바이스의 HF 필드를 on 또는 off 합니다.

6.3 기계적 디자인

그림 2: 디바이스의 기계적 구조

1 감지면

3 나사형 슬리브

2 M12 소켓 연결

감지면

전자기 필드가 활성화된 표면 (1)에서 방출되고 수신됩니다. 필드 내에서 ID 태그에 전원이 공급됩니다. 그런 다음 ID 태그를 통신에 사용할 수 있습니다.

연결

연결은 M12 커넥터를 가진 케이블로 이루어집니다.

나사형 슬리브

디바이스는 4개의 나사형 슬리브를 통하여 마운팅됩니다.

6.4 마운팅 옵션

본 디바이스는 액세서리 없이 장착할 수 있습니다.

▶설치를 위하여 디바이스 뒷면의 나사형 슬리브를 사용하십시오.
▷ 필요한 나사는 디바이스와 함께 제공되지 않습니다.

6.4.1 앵글 브래킷 E80335로 설치

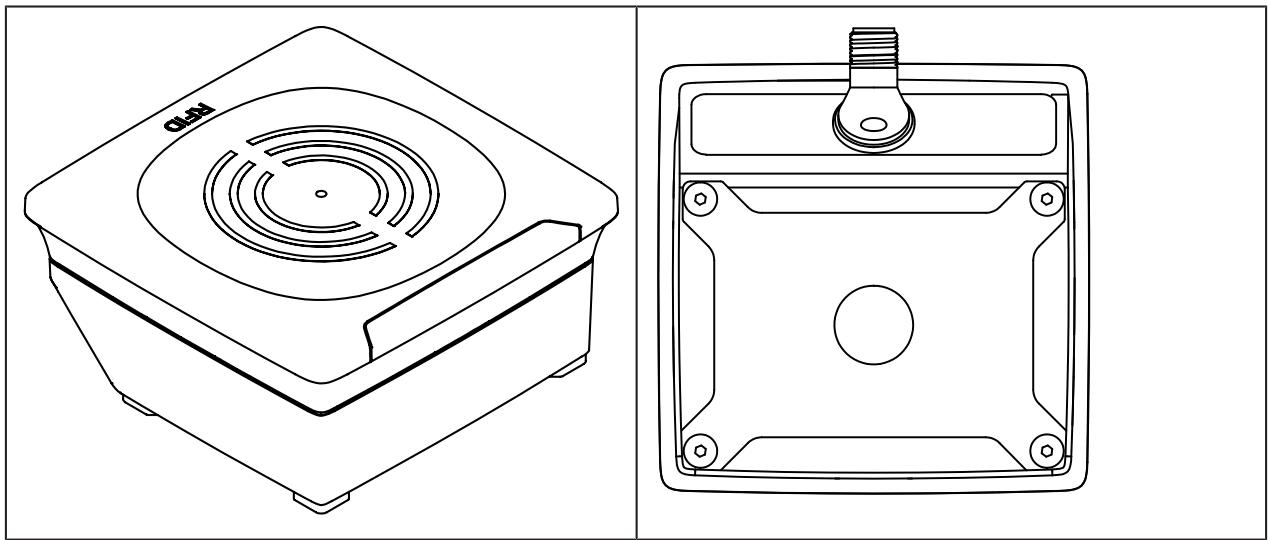

6.4.2 마운팅 디바이스 E80336으로 설치

마운팅 디바이스는 장치를 클램프에 장착하는 데 사용됩니다. 호환되는 클램프:

• 로드 직경이 12 mm인 E21110
• 로드 직경이 14 mm인 E20795
• 로드 직경이 14 mm인 E21109

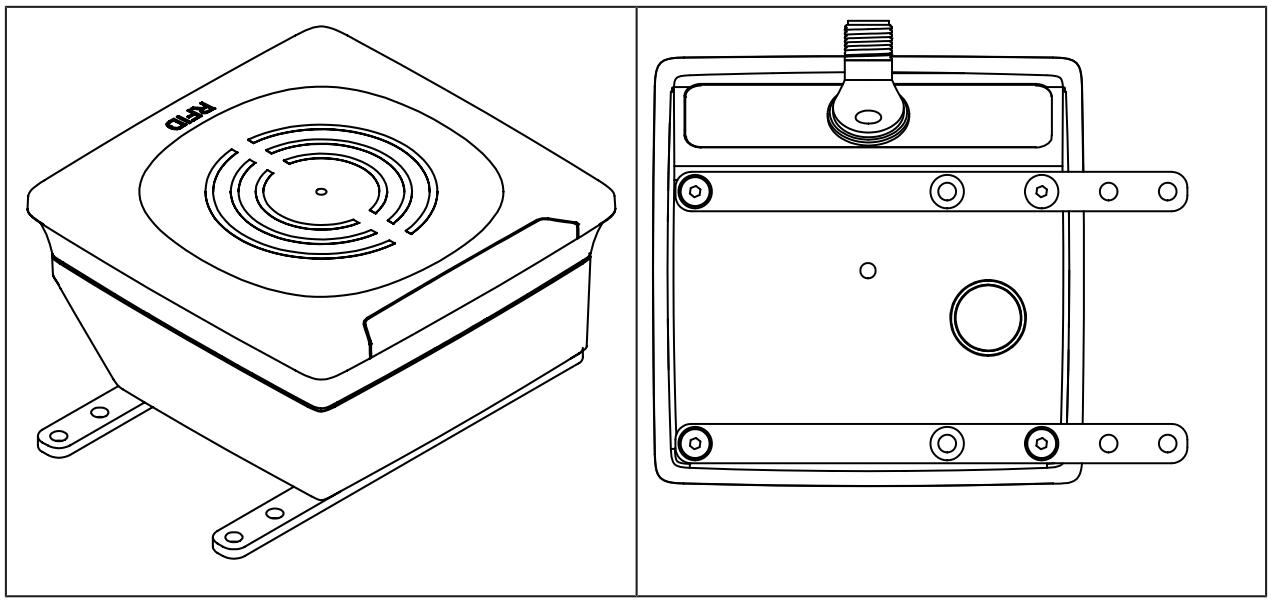

6.4.3 고정용 바(bar) E80337로 설치

6.5 마운팅 간격

작동 모드	측면 간격 (A)	정면 간격 (B)
읽기와 쓰기용	>0.6 m	>0.4 m

주변에 다른 RFID UHF 디바이스가 없으면 데이터 통신의 간섭이 방지됩니다. 주변에 다른 RFID UHF 디바이스가 있는 경우:

▶ 디바이스 사이의 마운팅 간격은 가능한 한 멀어야 합니다.
▶ RSSI 필터를 사용합니다.
▶ 디바이스를 교대로 작동하며 사용합니다.
▶ 디바이스의 HF 필드를 on 또는 off 합니다.

6.6 ID 태그 포지셔닝

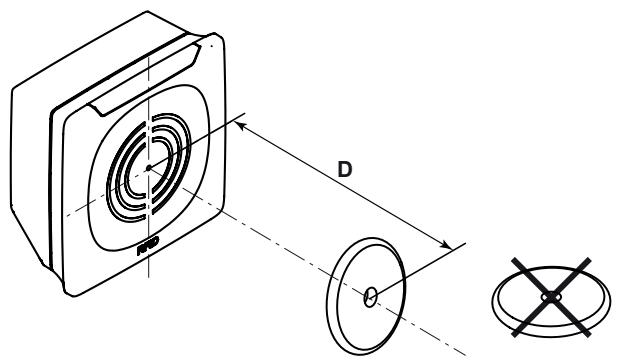

그림 3: ID 태그 포지셔닝

▶ 안테나 중앙 축에 ID 태그를 정렬합니다.
▷ 거리 'D'는 데이터 시트에 표시되어 있습니다.

ID 태그는 디바이스 뒷면에서도 감지됩니다. 이를 방지하기 위하여:

▶ RSSI 필터를 사용합니다.

7 전기적 연결

본 제품의 설치는 반드시 전문직업교육을 받은 전문가에 의해 이루어져야 합니다.

▶ 디바이스를 연결하기 전에 설비 전원을 차단하십시오.

보호 클래스 III 디바이스 (IEC 61010-2-201 챔터 6.5.2.101.4).

전기적 공급장치는 다음 요구사항을 충족해야 합니다:

• 제한된 출력 전압의 전원공급장치 사용 (IEC 62368-1을 준수한 ES1)
- 제한된 출력 전원의 전원공급장치 사용 (IEC 62368-1을 준수한 PS2)
- SELV/PELV 회로를 통해서만 공급 (IEC 61010-2-201 챔터 3.111)
• 작동 중, 최대 공급 전압: 35 V DC
- 단일 오류 발생 시, 최대 공급 전압: 60 V DC
- 또한 디바이스에 허용된 작동 전압을 초과하지 않아야 합니다 (데이터시트 참고).

외부회로의 분리는 IEC 61010-2-201, 그림 102를 준수해야 합니다.

경고

부적합한 전원공급장치

▷ 감전으로 인하여 심각한 부상을 입거나 사망할 수 있습니다.
▶ 지정된 전압 범위 내에서 SELV/PELV 전원공급장치를 사용하십시오.

전기적 공급장치를 위한 에너지 제한 회로를 사용하십시오 (IEC 61010-1 챔터 9.4). 회로 에너지는 과전류 보호장치에 의해 24 V의 작동 전압에서 제한될 수 있습니다. 과전류에 대한 보호장치는 8.3 A의 전류를 최대 120초 내에 차단시켜야 합니다. 특정 트리핑 특성을 준수하십시오. 가능한 과전류 보호장치:

• 퓨즈 또는
• 조정 불가능하고 자체 폐쇄되지 않는 전기기계 장치
  ▶ 최소한 기본 절연을 사용하여 회로를 에너지 제한이 없는 다른 회로로 부터 분리합니다.

주의:

회로에 적합한 에너지 제한 없음

▷ 오작동 시, 화재 위험이 있습니다.
IEC 61010-1 챔터 9.4를 준수하여 에너지 제한 회로를 사용하십시오.

주의:

연결 케이블이 30 m보다 긴 경우, IEC 61000-4-5에 따라 서지 전압에 대한 추가 보호장치를 사용하십시오.

7.1 배선

▶ M12 커넥터를 통해 디바이스를 DTE10x 평가장치에 연결합니다.
▷ 전압은 평가장치를 통하여 공급됩니다.

핀 할당	배선

사용가능한 소켓에 대한 정보: www.ifm.com.

다음과 같은 특성을 가진 케이블이 연결에 적합합니다:

길이	음 저항 (피드 + 리턴 라인)	효과적인 케이블 용량
< 20 m	최대 3 Ω	최대 3 nF

8 작동 및 디스플레이부

그림 4: 작동 및 디스플레이부

1 LEDs

2 감지면

LED	상태	설명
녹색	on	작동 준비 완료
	느리게 점멸함	작동 준비가 되지 않음
황색 (시그널 바)	두번 점멸	성공적인 ID 태그 읽기/쓰기
	빠르게 점멸함	ID 태그의 읽기/쓰기 중 오류

최대 수신 시그널 강도는 ID 태그 타입에 의존합니다.

ID 태그에 높은 수신 시그널 강도가 있는 경우, 시그널 바의 모든 LED가 켜집니다.

▷ 시그널 바의 동작은 조절가능합니다.

9 유지보수, 수리 및 폐기

유닛은 유지보수를 필요로 하지 않습니다.

▶ 오작동의 경우, ifm에 문의하십시오.
▶ 사용자가 수리 할 수있는 구성요소가 디바이스에 포함되지 않았으므로 하우징을 열지 마십시오. 고장난 디바이스의 수리는 반드시 제조업체에 문의하십시오.
▶ 마른 천으로 디바이스를 세척하십시오.
▶ 각 국가의 환경 규정에 따라 디바이스를 폐기하십시오.

10 인증서/표준

인증서 및 표준의 경우, 다음 정보 사용이 가능합니다:

• 테스트 표준 및 규정: documentation.ifm.com
  • EU 적합성 선언 및 인증서: documentation.ifm.com
• 인증서 관련 참고사항: 디바이스의 패키지 삽입과 documentation.ifm.com
